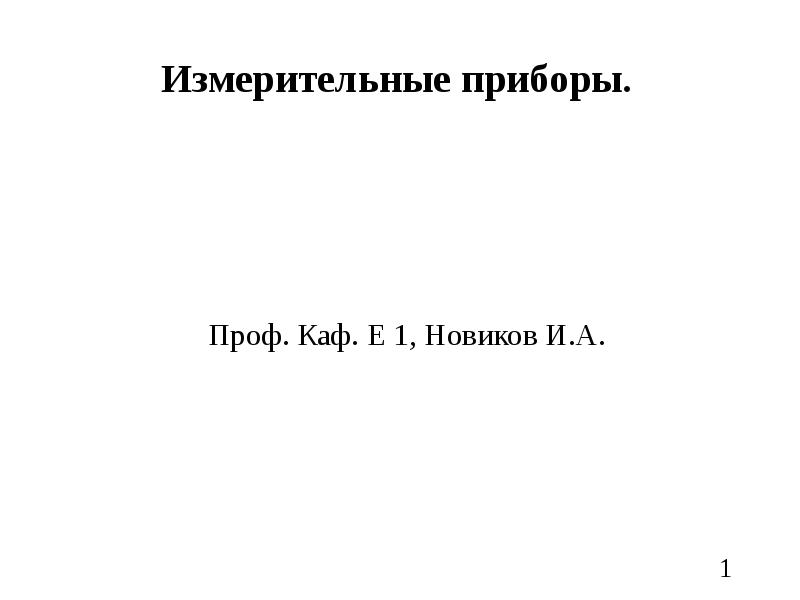

Слайд 1


Измерительные приборы, слайд №1
Описание слайда:

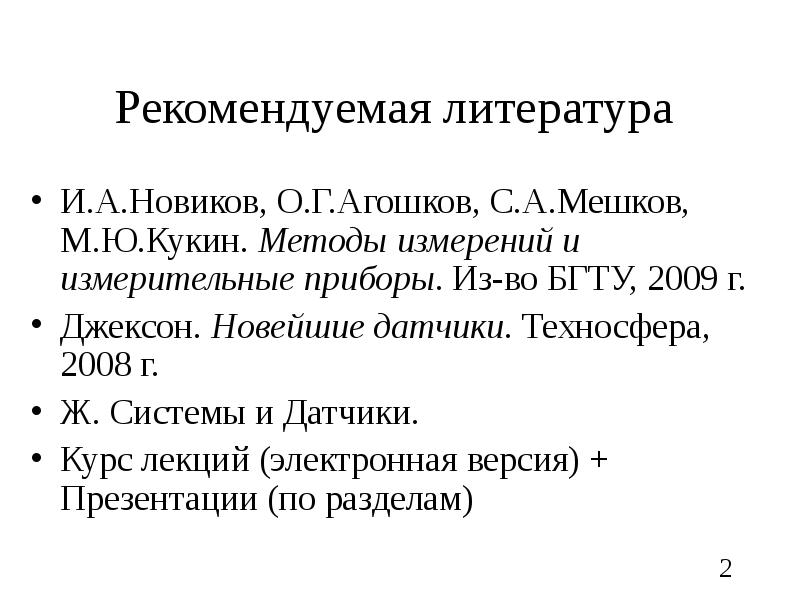

Слайд 2


Рекомендуемая литература И.А.Новиков, О.Г.Агошков, С.А.Мешков, М.Ю.Кукин. Методы измерений и измерительные приборы. Из-во БГТУ, 2009 г. Джексон....
Описание слайда:
Рекомендуемая литература И.А.Новиков, О.Г.Агошков, С.А.Мешков, М.Ю.Кукин. Методы измерений и измерительные приборы. Из-во БГТУ, 2009 г. Джексон. Новейшие датчики. Техносфера, 2008 г. Ж. Системы и Датчики. Курс лекций (электронная версия) + Презентации (по разделам)

Слайд 3


Содержание курса (по разделам). Введение в метрологию. Средства измерений (приборы) для теплофизических измерений. Средства измерения...
Описание слайда:
Содержание курса (по разделам). Введение в метрологию. Средства измерений (приборы) для теплофизических измерений. Средства измерения напряженно-деформированного состояния. Виброакустические измерения. Средства боллистических измерений. Волоконно-оптические измерения. Приборы ночного видения и тепловидение. Методы измерений иррегулярных объектов – фрактальных и перколяционных объектов.

Слайд 4


Измерительные приборы, слайд №4
Описание слайда:

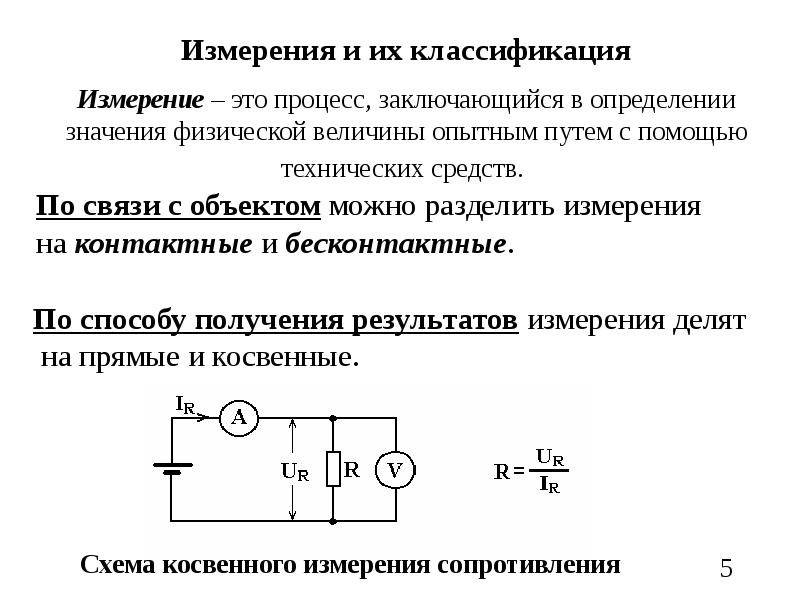

Слайд 5


Измерительные приборы, слайд №5
Описание слайда:

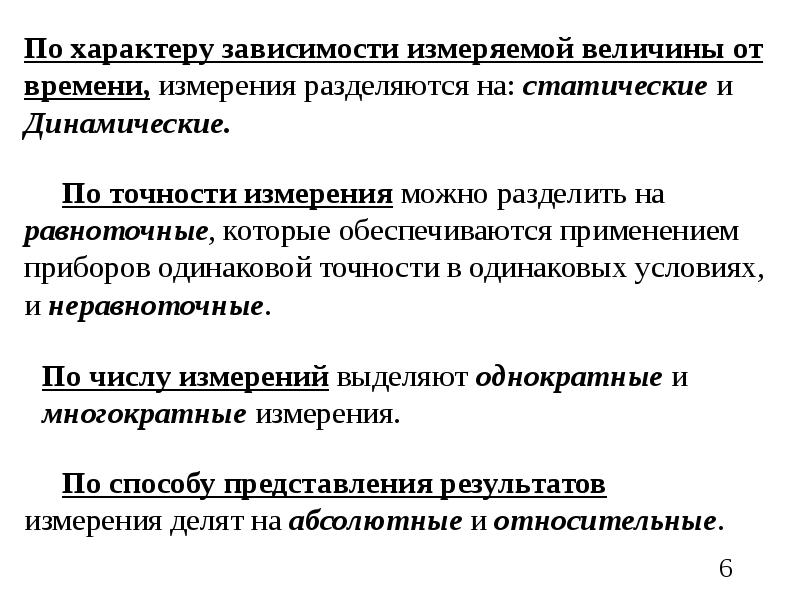

Слайд 6


Измерительные приборы, слайд №6
Описание слайда:

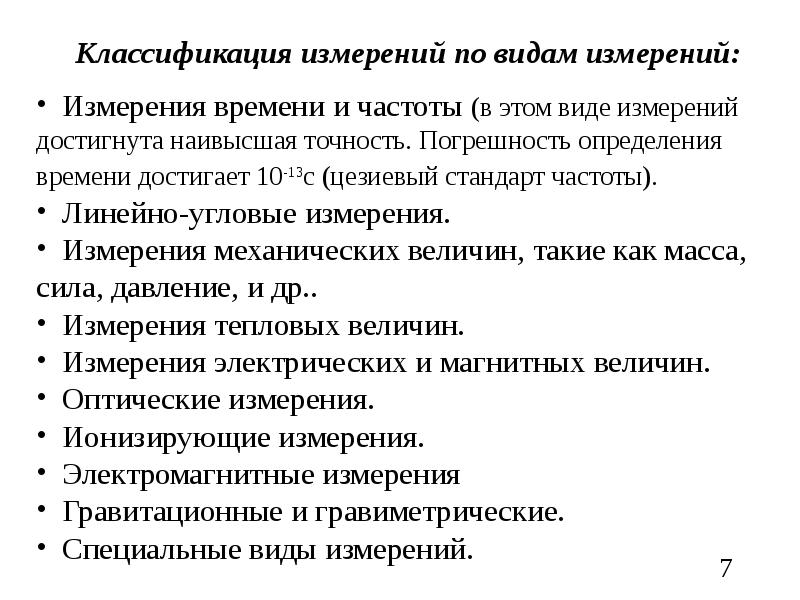

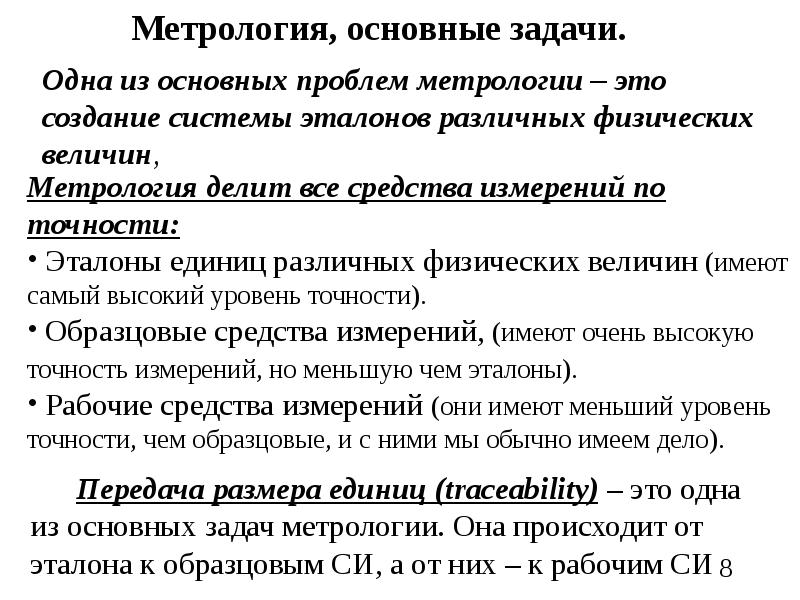

Слайд 7


Измерительные приборы, слайд №7
Описание слайда:

Слайд 8


Измерительные приборы, слайд №8
Описание слайда:

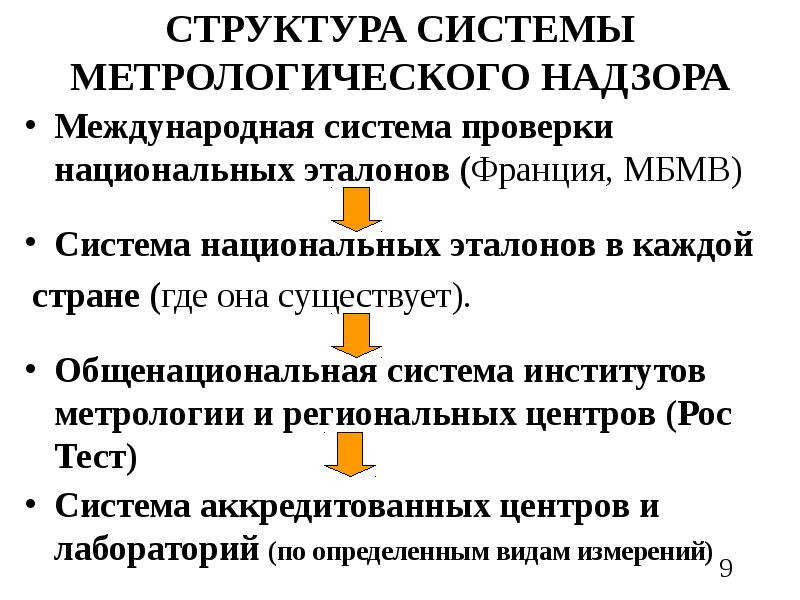

Слайд 9


Измерительные приборы, слайд №9
Описание слайда:

Слайд 10

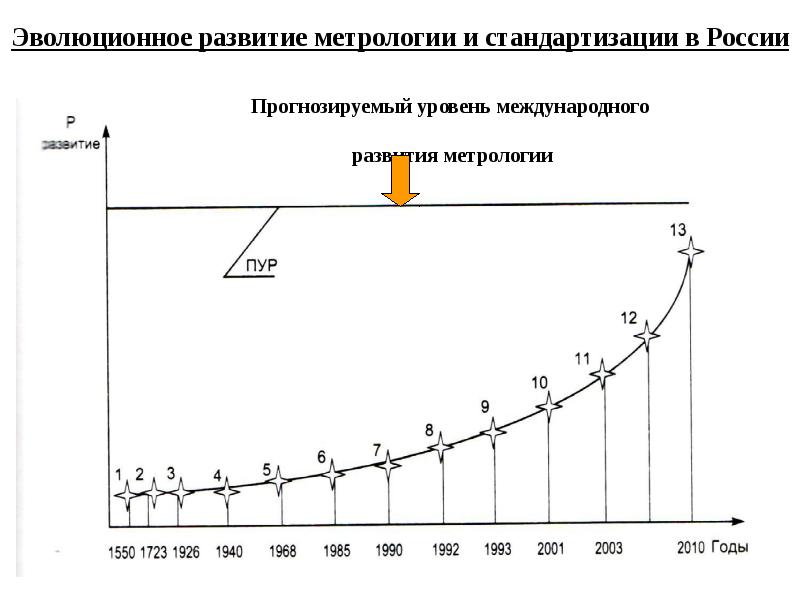

Эволюционное развитие метрологии и стандартизации в России
Описание слайда:
Эволюционное развитие метрологии и стандартизации в России

Слайд 11

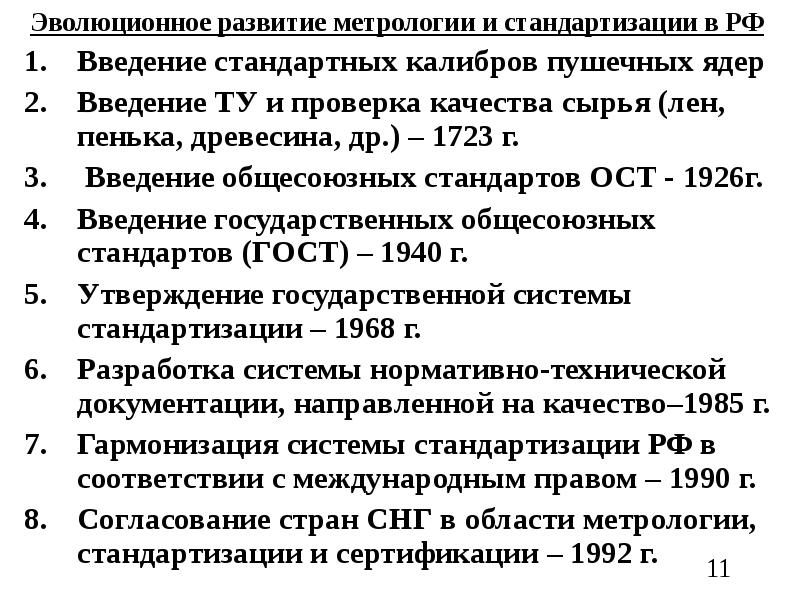

Эволюционное развитие метрологии и стандартизации в РФ Введение стандартных калибров пушечных ядер Введение ТУ и проверка качества сырья (лен,...
Описание слайда:
Эволюционное развитие метрологии и стандартизации в РФ Введение стандартных калибров пушечных ядер Введение ТУ и проверка качества сырья (лен, пенька, древесина, др.) – 1723 г. Введение общесоюзных стандартов ОСТ - 1926г. Введение государственных общесоюзных стандартов (ГОСТ) – 1940 г. Утверждение государственной системы стандартизации – 1968 г. Разработка системы нормативно-технической документации, направленной на качество–1985 г. Гармонизация системы стандартизации РФ в соответствии с международным правом – 1990 г. Согласование стран СНГ в области метрологии, стандартизации и сертификации – 1992 г.

Слайд 12

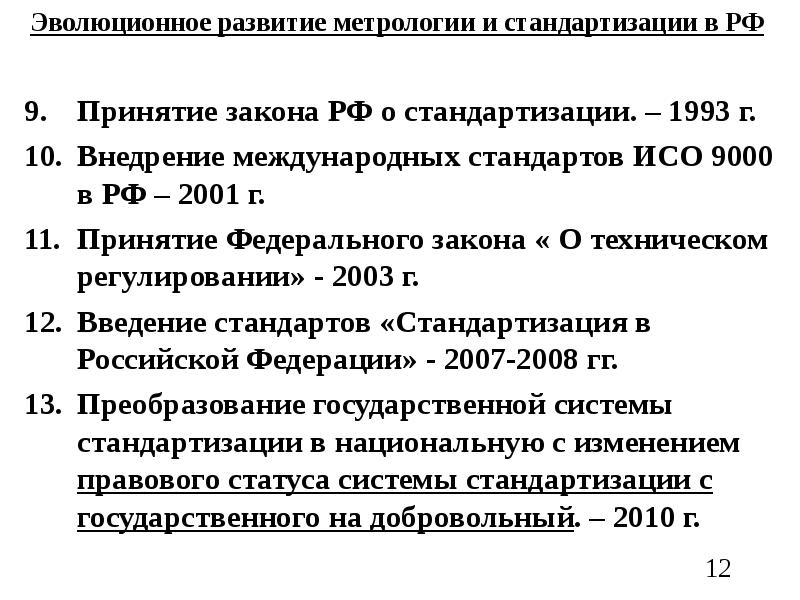

Эволюционное развитие метрологии и стандартизации в РФ Принятие закона РФ о стандартизации. – 1993 г. Внедрение международных стандартов ИСО 9000 в...
Описание слайда:
Эволюционное развитие метрологии и стандартизации в РФ Принятие закона РФ о стандартизации. – 1993 г. Внедрение международных стандартов ИСО 9000 в РФ – 2001 г. Принятие Федерального закона « О техническом регулировании» - 2003 г. Введение стандартов «Стандартизация в Российской Федерации» - 2007-2008 гг. Преобразование государственной системы стандартизации в национальную с изменением правового статуса системы стандартизации с государственного на добровольный. – 2010 г.

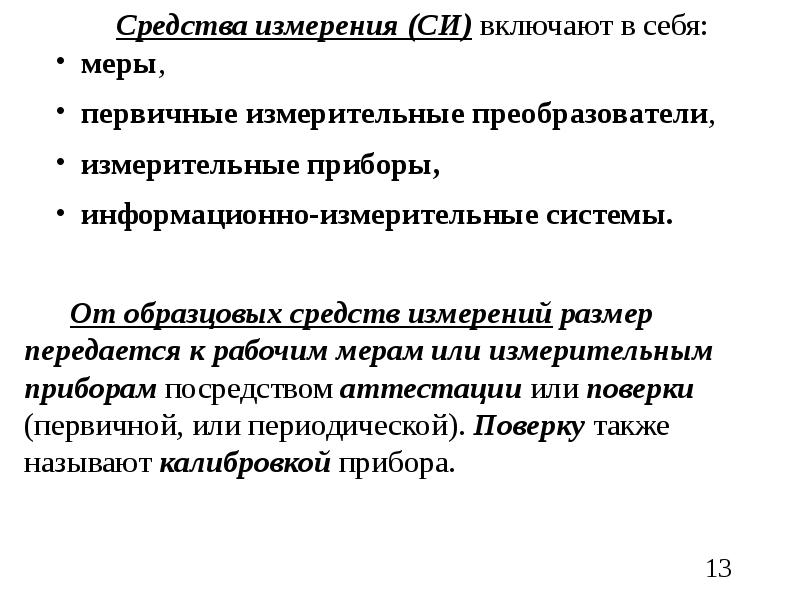

Слайд 13


Измерительные приборы, слайд №13
Описание слайда:

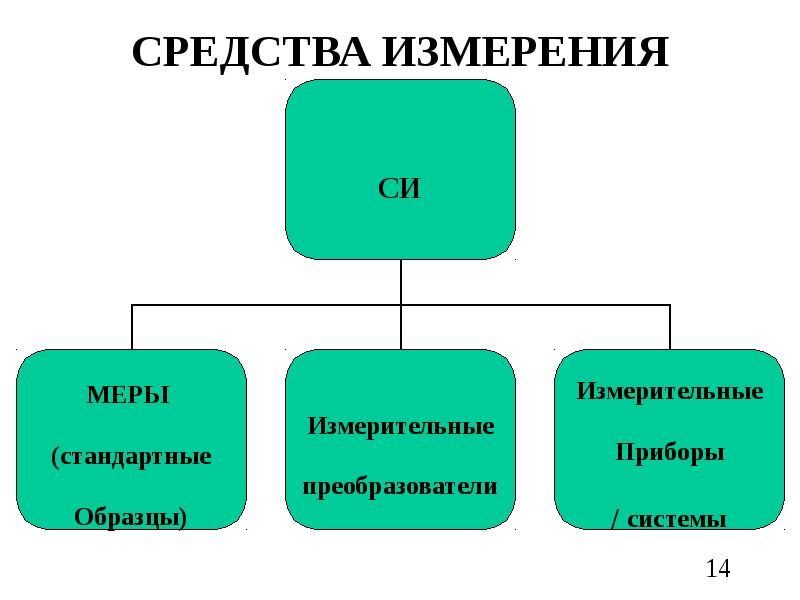

Слайд 14


СРЕДСТВА ИЗМЕРЕНИЯ
Описание слайда:
СРЕДСТВА ИЗМЕРЕНИЯ

Слайд 15


Измерительные приборы, слайд №15
Описание слайда:

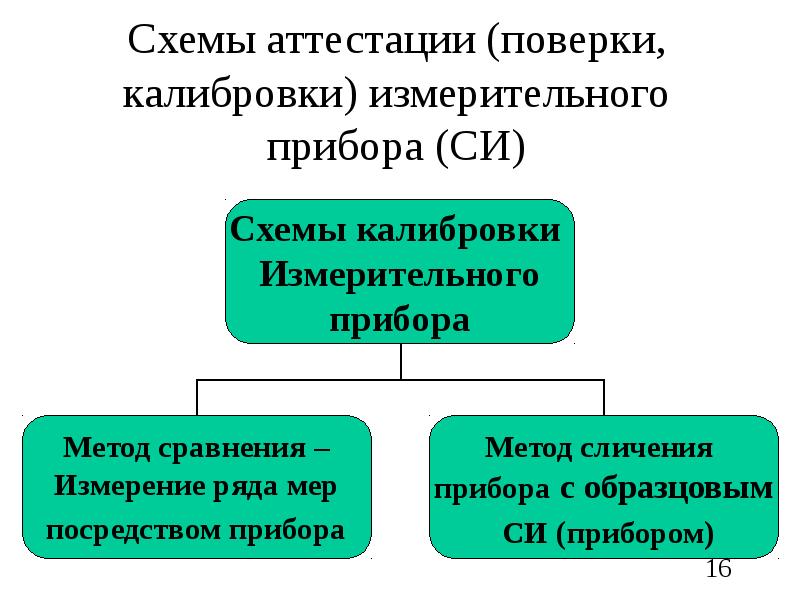

Слайд 16


Измерительные приборы, слайд №16
Описание слайда:

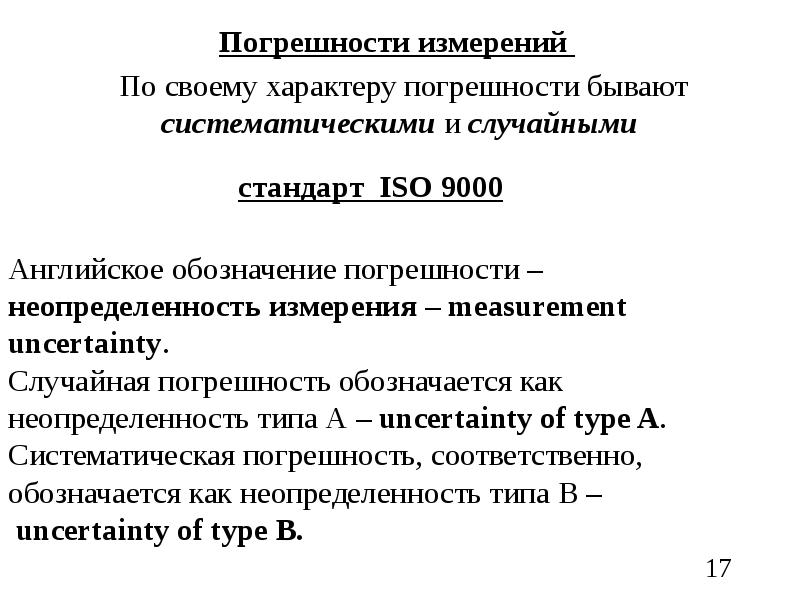

Слайд 17


Измерительные приборы, слайд №17
Описание слайда:

Слайд 18

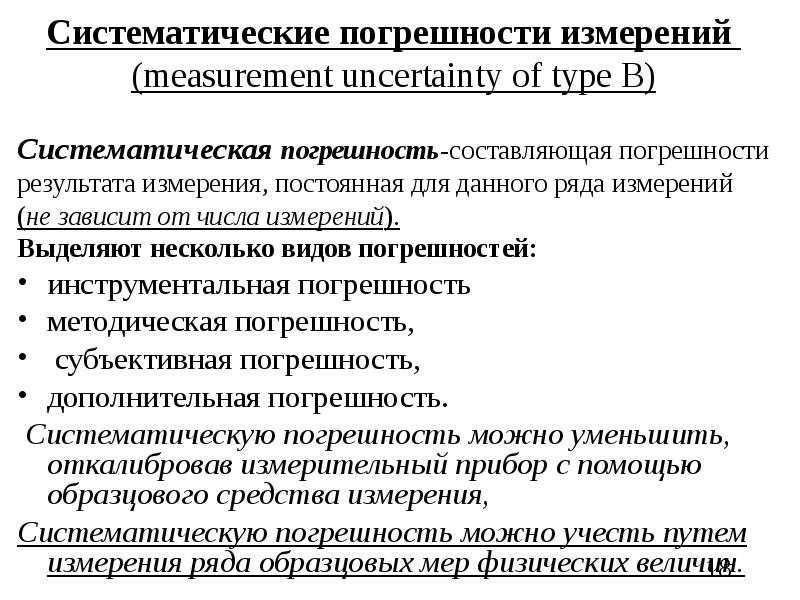

Систематические погрешности измерений (measurement uncertainty of type B) Систематическая погрешность-составляющая погрешности результата измерения,...
Описание слайда:
Систематические погрешности измерений (measurement uncertainty of type B) Систематическая погрешность-составляющая погрешности результата измерения, постоянная для данного ряда измерений (не зависит от числа измерений). Выделяют несколько видов погрешностей: инструментальная погрешность методическая погрешность, субъективная погрешность, дополнительная погрешность. Систематическую погрешность можно уменьшить, откалибровав измерительный прибор с помощью образцового средства измерения, Систематическую погрешность можно учесть путем измерения ряда образцовых мер физических величин.

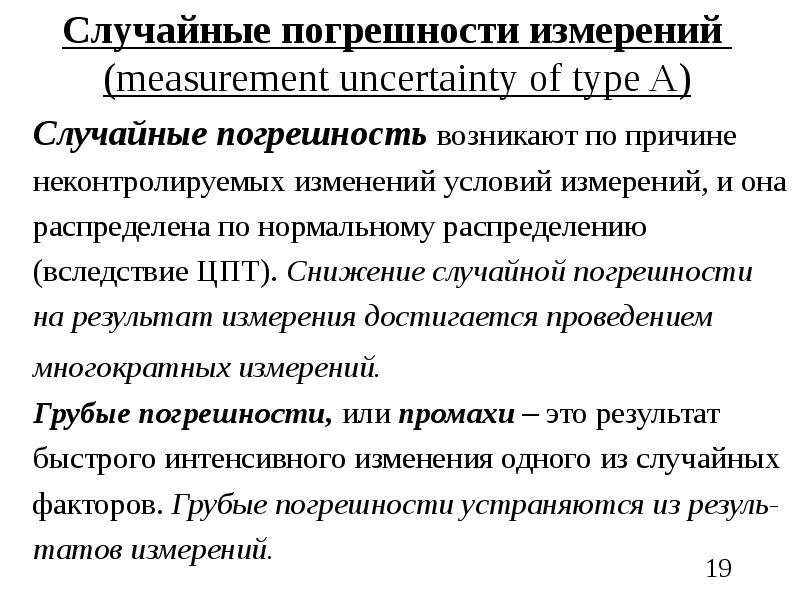

Слайд 19


Случайные погрешности измерений (measurement uncertainty of type A) Случайные погрешность возникают по причине неконтролируемых изменений условий...
Описание слайда:
Случайные погрешности измерений (measurement uncertainty of type A) Случайные погрешность возникают по причине неконтролируемых изменений условий измерений, и она распределена по нормальному распределению (вследствие ЦПТ). Снижение случайной погрешности на результат измерения достигается проведением многократных измерений. Грубые погрешности, или промахи – это результат быстрого интенсивного изменения одного из случайных факторов. Грубые погрешности устраняются из резуль- татов измерений.

Слайд 20


Измерительные приборы, слайд №20
Описание слайда:

Слайд 21

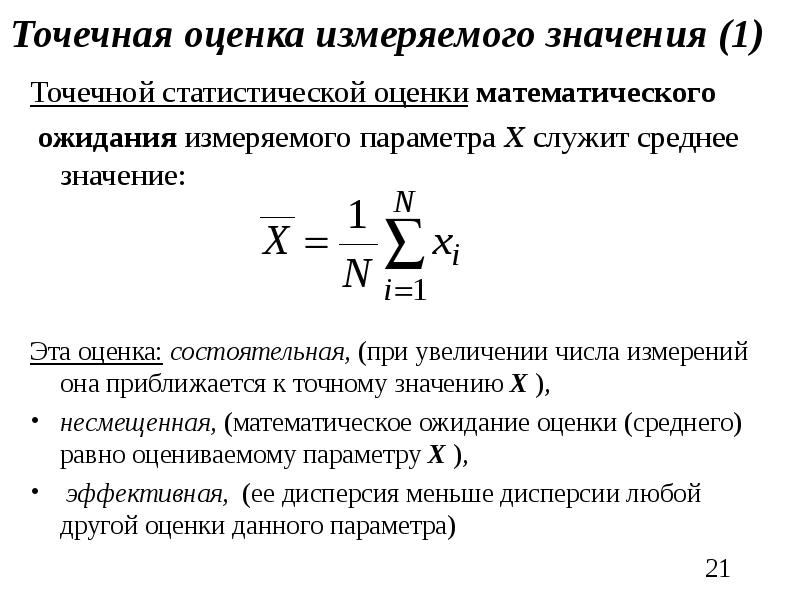

Точечная оценка измеряемого значения (1) Точечной статистической оценки математического ожидания измеряемого параметра Х служит среднее значение: Эта...
Описание слайда:
Точечная оценка измеряемого значения (1) Точечной статистической оценки математического ожидания измеряемого параметра Х служит среднее значение: Эта оценка: состоятельная, (при увеличении числа измерений она приближается к точному значению Х ), несмещенная, (математическое ожидание оценки (среднего) равно оцениваемому параметру Х ), эффективная, (ее дисперсия меньше дисперсии любой другой оценки данного параметра)

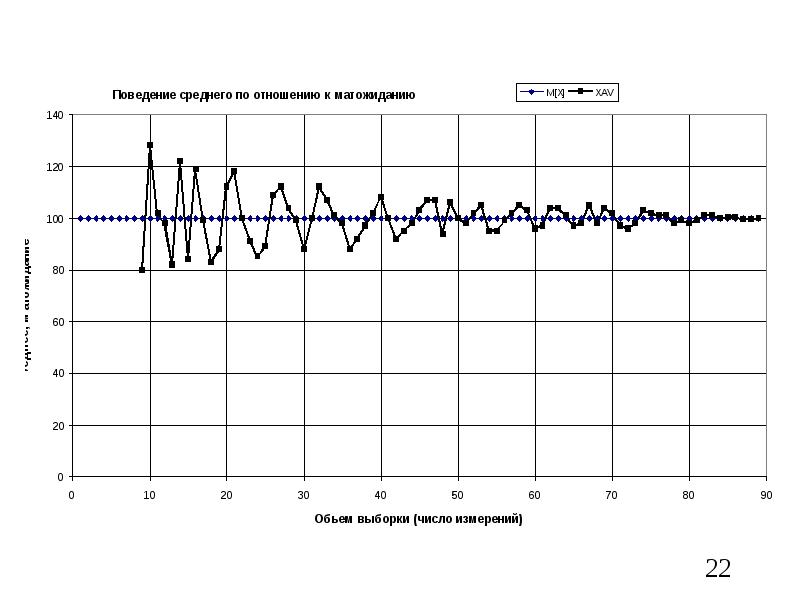

Слайд 22


Измерительные приборы, слайд №22
Описание слайда:

Слайд 23

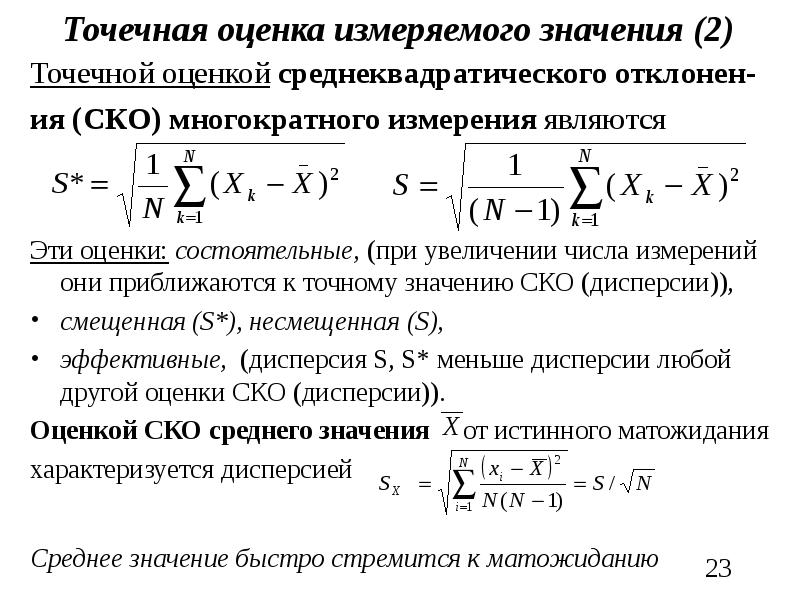

Точечная оценка измеряемого значения (2) Точечной оценкой среднеквадратического отклонен- ия (СКО) многократного измерения являются Эти оценки:...
Описание слайда:
Точечная оценка измеряемого значения (2) Точечной оценкой среднеквадратического отклонен- ия (СКО) многократного измерения являются Эти оценки: состоятельные, (при увеличении числа измерений они приближаются к точному значению СКО (дисперсии)), смещенная (S*), несмещенная (S), эффективные, (дисперсия S, S* меньше дисперсии любой другой оценки СКО (дисперсии)). Оценкой СКО среднего значения от истинного матожидания характеризуется дисперсией Среднее значение быстро стремится к матожиданию

Слайд 24

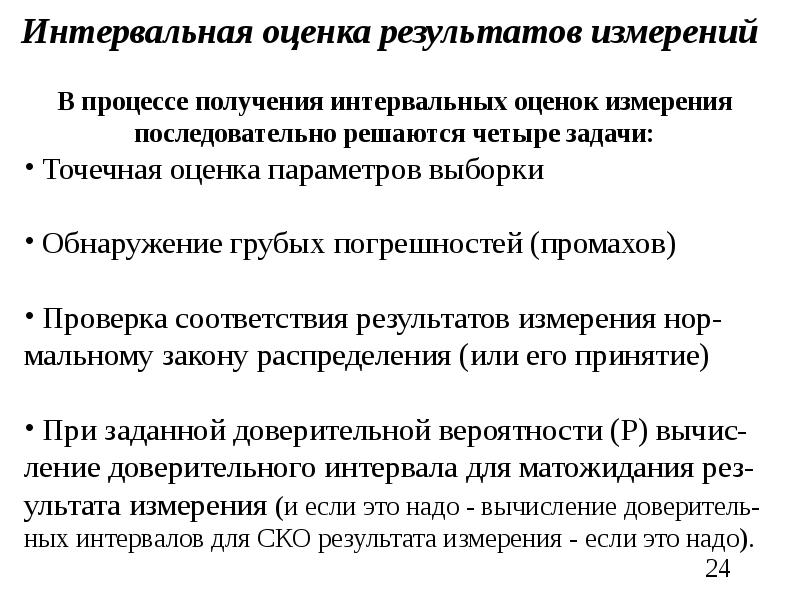

Интервальная оценка результатов измерений
Описание слайда:
Интервальная оценка результатов измерений

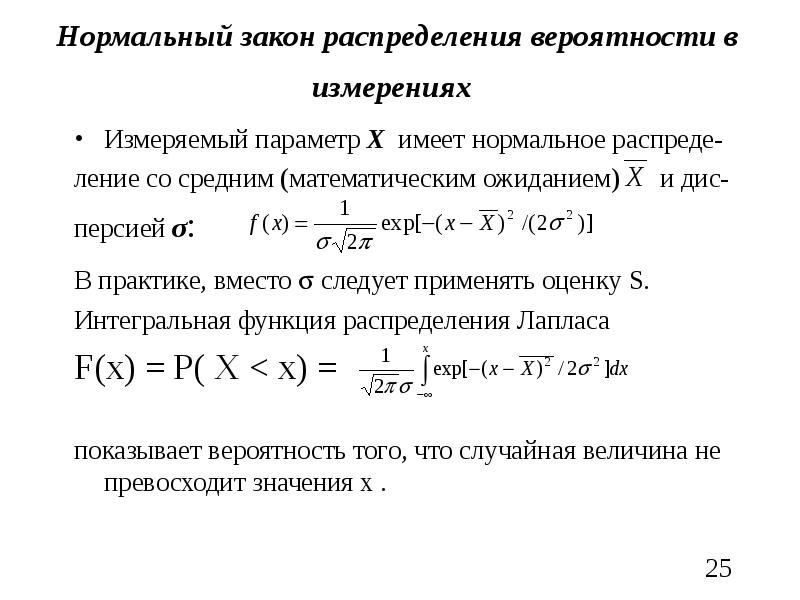

Слайд 25


Нормальный закон распределения вероятности в измерениях Измеряемый параметр X имеет нормальное распреде- ление cо средним (математическим ожиданием)...
Описание слайда:
Нормальный закон распределения вероятности в измерениях Измеряемый параметр X имеет нормальное распреде- ление cо средним (математическим ожиданием) и дис- персией σ: В практике, вместо  следует применять оценку S. Интегральная функция распределения Лапласа F(x) = P( X < x) = показывает вероятность того, что случайная величина не превосходит значения х .

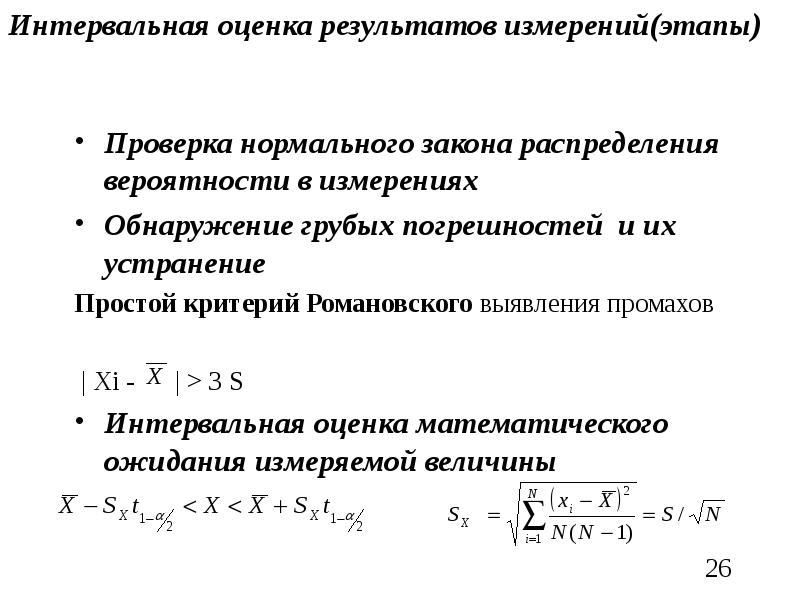

Слайд 26


Интервальная оценка результатов измерений(этапы) Проверка нормального закона распределения вероятности в измерениях Обнаружение грубых погрешностей и...
Описание слайда:
Интервальная оценка результатов измерений(этапы) Проверка нормального закона распределения вероятности в измерениях Обнаружение грубых погрешностей и их устранение Простой критерий Романовского выявления промахов | Xi - | > 3 S Интервальная оценка математического ожидания измеряемой величины

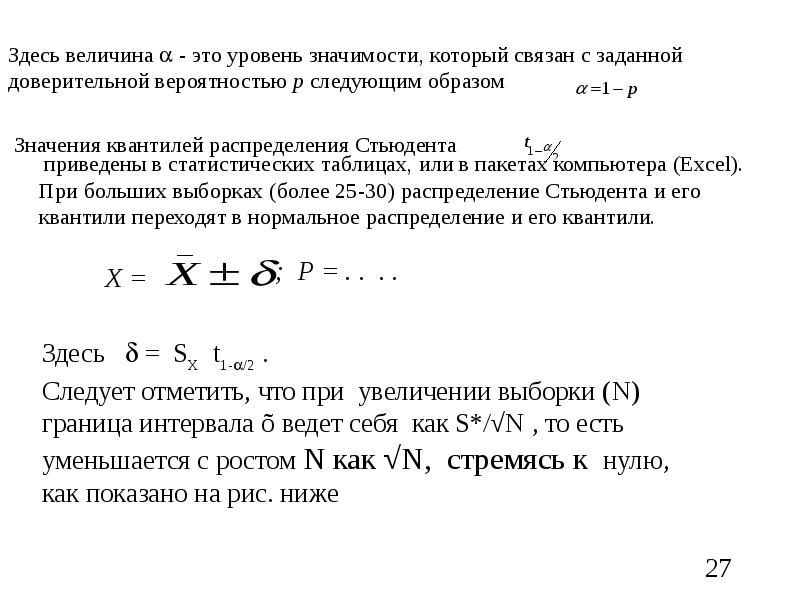

Слайд 27


Измерительные приборы, слайд №27
Описание слайда:

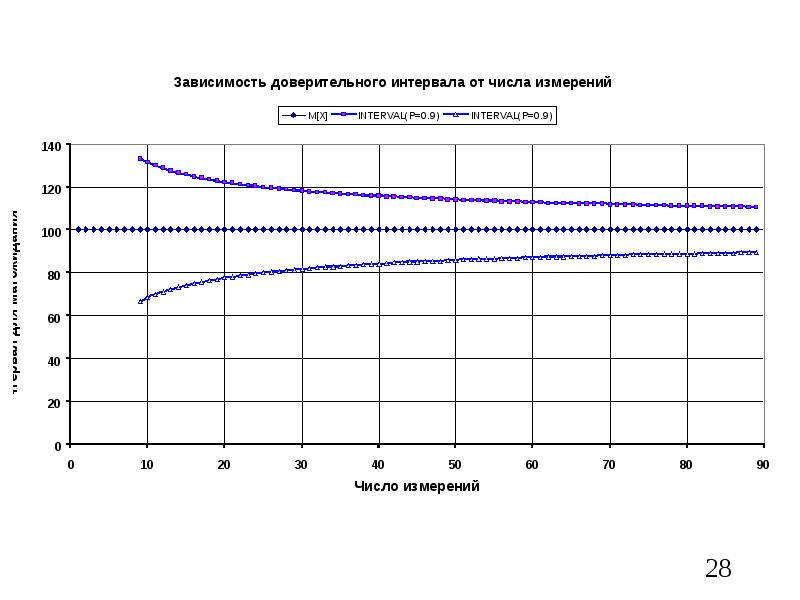

Слайд 28


Измерительные приборы, слайд №28
Описание слайда:

Слайд 29

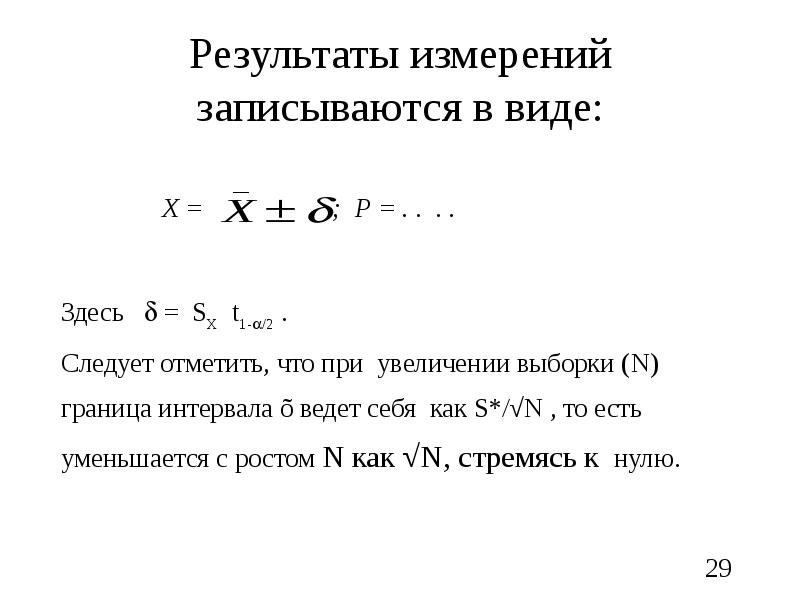

Результаты измерений записываются в виде:
Описание слайда:
Результаты измерений записываются в виде:

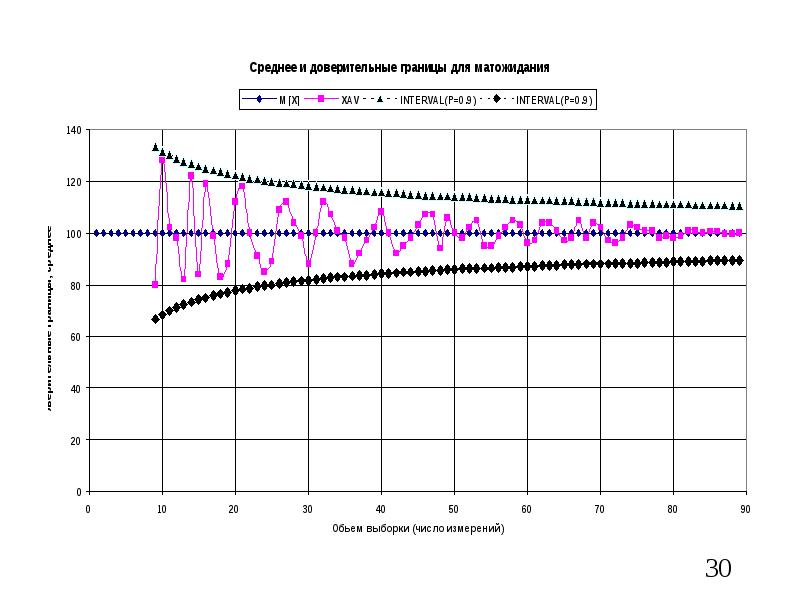

Слайд 30


Измерительные приборы, слайд №30
Описание слайда:

Слайд 31


Измерительные приборы, слайд №31
Описание слайда:

Слайд 32

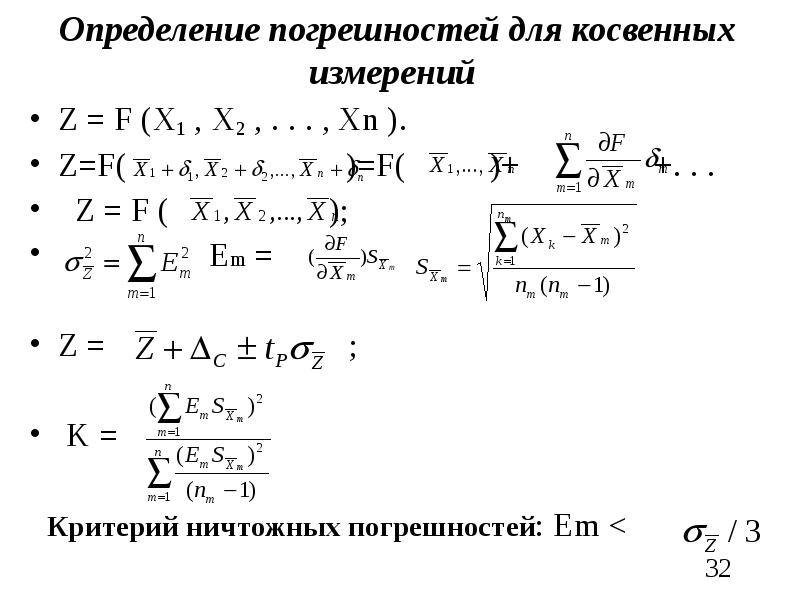

Определение погрешностей для косвенных измерений Z = F (X1 , X2 , . . . , Xn ). Z=F( )=F( )+ +. . . Z = F ( ); Em = Z = ; K = Критерий ничтожных...
Описание слайда:
Определение погрешностей для косвенных измерений Z = F (X1 , X2 , . . . , Xn ). Z=F( )=F( )+ +. . . Z = F ( ); Em = Z = ; K = Критерий ничтожных погрешностей: Em

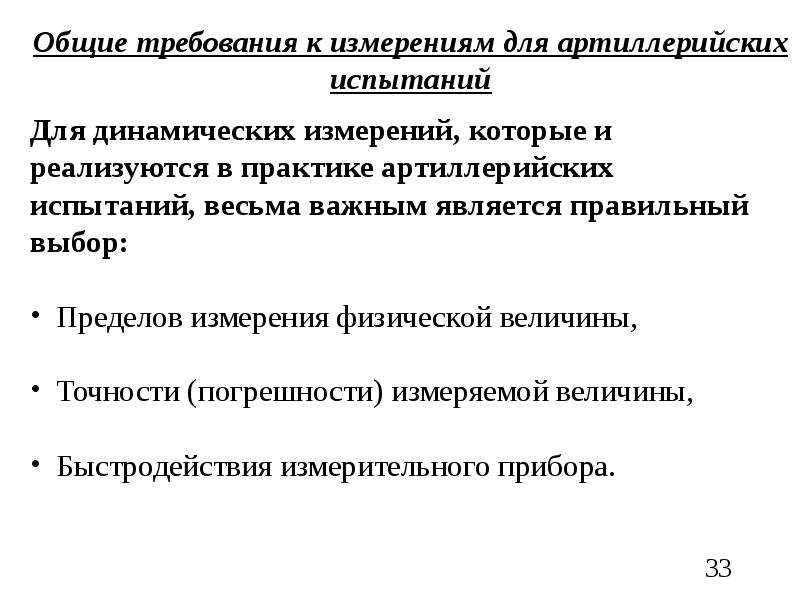

Слайд 33


Измерительные приборы, слайд №33
Описание слайда:

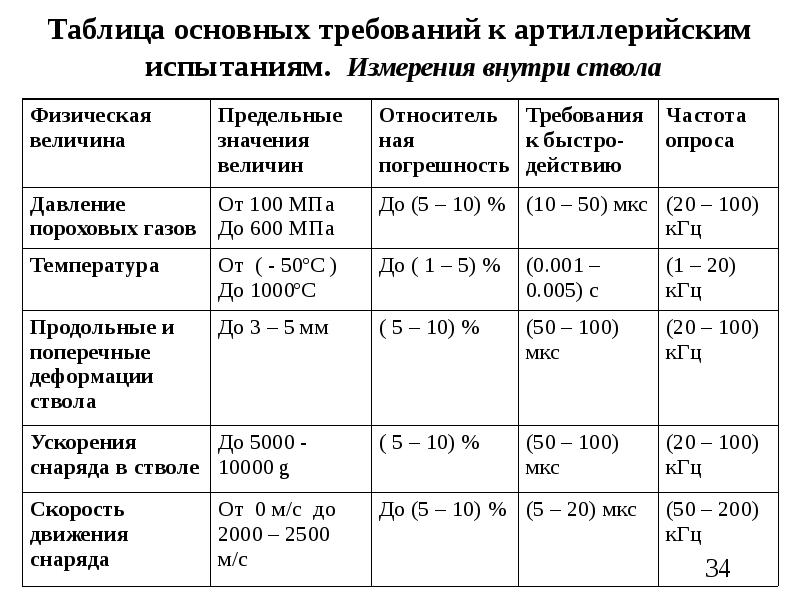

Слайд 34


Измерительные приборы, слайд №34
Описание слайда:

Слайд 35


Измерительные приборы, слайд №35
Описание слайда:

Слайд 36


Измерительные приборы, слайд №36
Описание слайда:

Слайд 37


Измерительные приборы, слайд №37
Описание слайда:

Слайд 38


Измерительные приборы, слайд №38
Описание слайда:

Слайд 39


Измерительные приборы, слайд №39
Описание слайда:

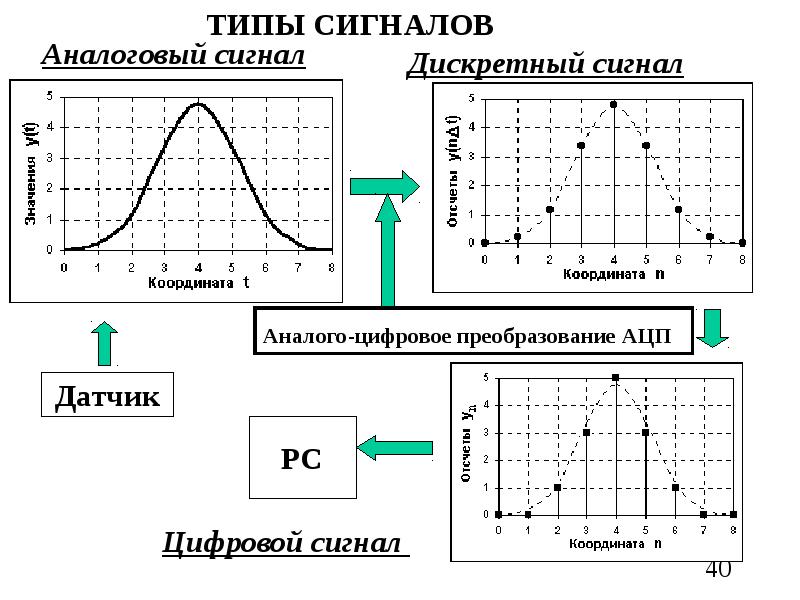

Слайд 40


Измерительные приборы, слайд №40
Описание слайда:

Слайд 41


Измерительные приборы, слайд №41
Описание слайда:

Слайд 42


Измерительные приборы, слайд №42
Описание слайда:

Слайд 43


Измерительные приборы, слайд №43
Описание слайда:

Слайд 44


Измерительные приборы, слайд №44
Описание слайда:

Слайд 45


Измерительные приборы, слайд №45
Описание слайда:

Слайд 46


Измерительные приборы, слайд №46
Описание слайда:

Слайд 47


Измерительные приборы, слайд №47
Описание слайда:

Слайд 48


Измерительные приборы, слайд №48
Описание слайда:

Слайд 49


Измерительные приборы, слайд №49
Описание слайда:

Слайд 50

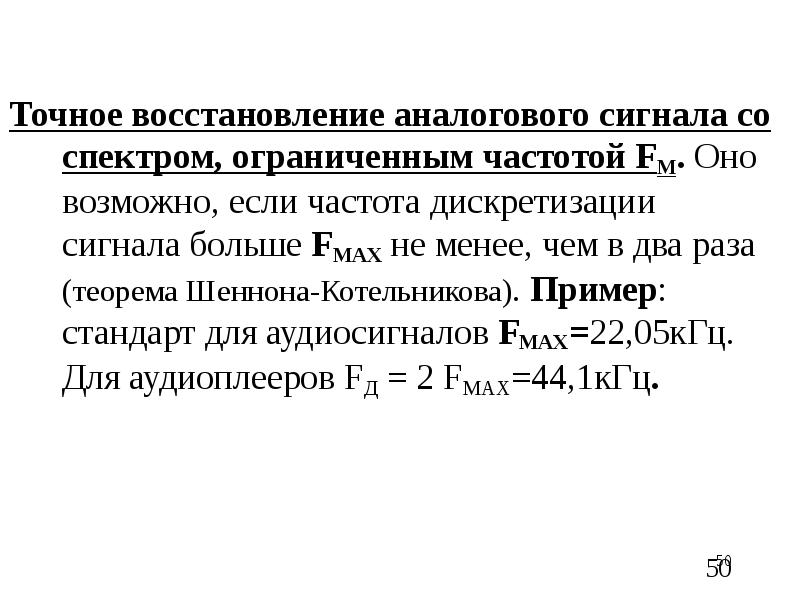

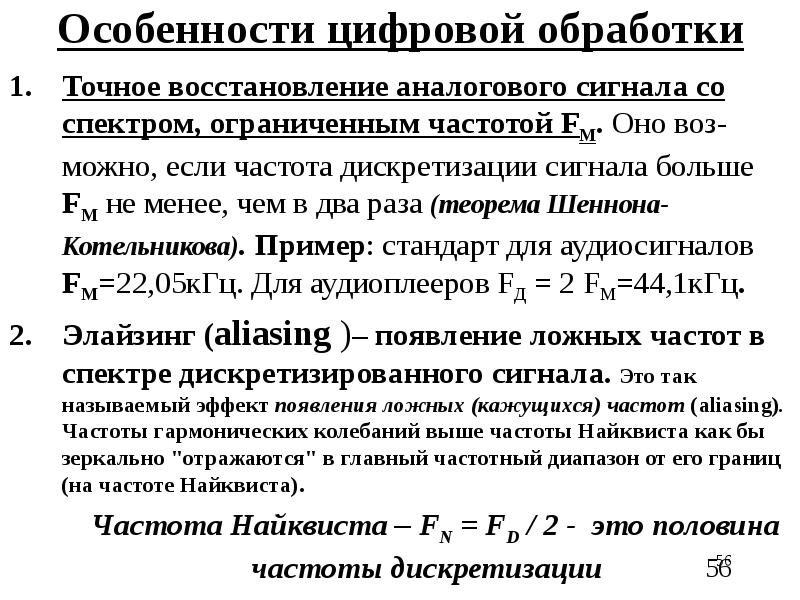

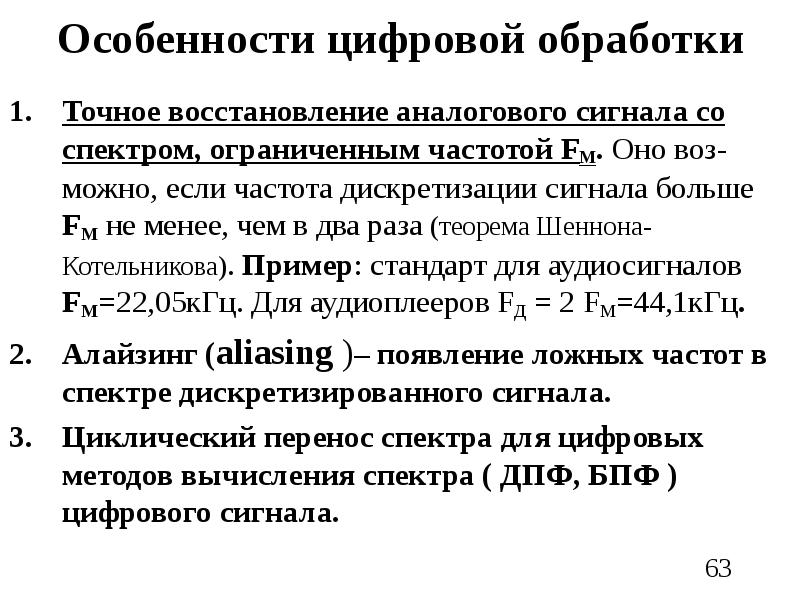

Точное восстановление аналогового сигнала со спектром, ограниченным частотой FM. Оно возможно, если частота дискретизации сигнала больше FMAX не...
Описание слайда:
Точное восстановление аналогового сигнала со спектром, ограниченным частотой FM. Оно возможно, если частота дискретизации сигнала больше FMAX не менее, чем в два раза (теорема Шеннона-Котельникова). Пример: стандарт для аудиосигналов FMAX=22,05кГц. Для аудиоплееров FД = 2 FMAX=44,1кГц. Точное восстановление аналогового сигнала со спектром, ограниченным частотой FM. Оно возможно, если частота дискретизации сигнала больше FMAX не менее, чем в два раза (теорема Шеннона-Котельникова). Пример: стандарт для аудиосигналов FMAX=22,05кГц. Для аудиоплееров FД = 2 FMAX=44,1кГц.

Слайд 51


Измерительные приборы, слайд №51
Описание слайда:

Слайд 52


Измерительные приборы, слайд №52
Описание слайда:

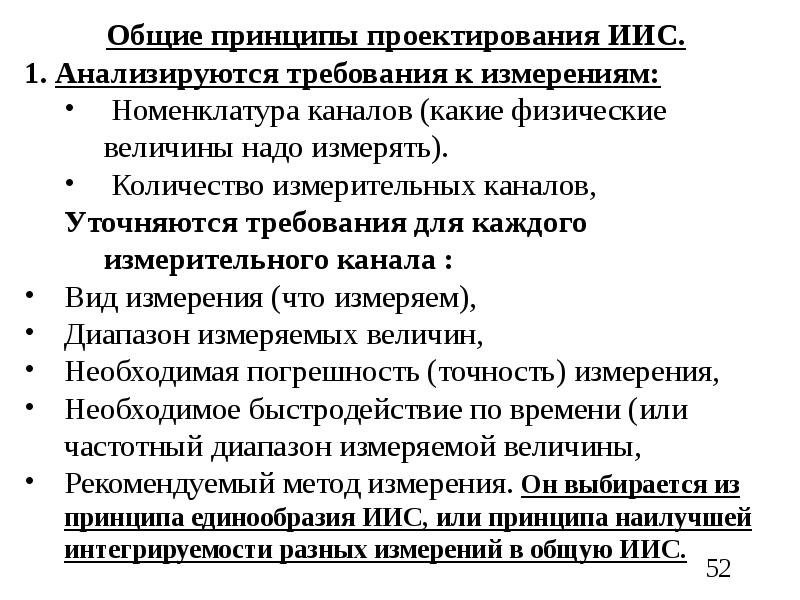

Слайд 53


Измерительные приборы, слайд №53
Описание слайда:

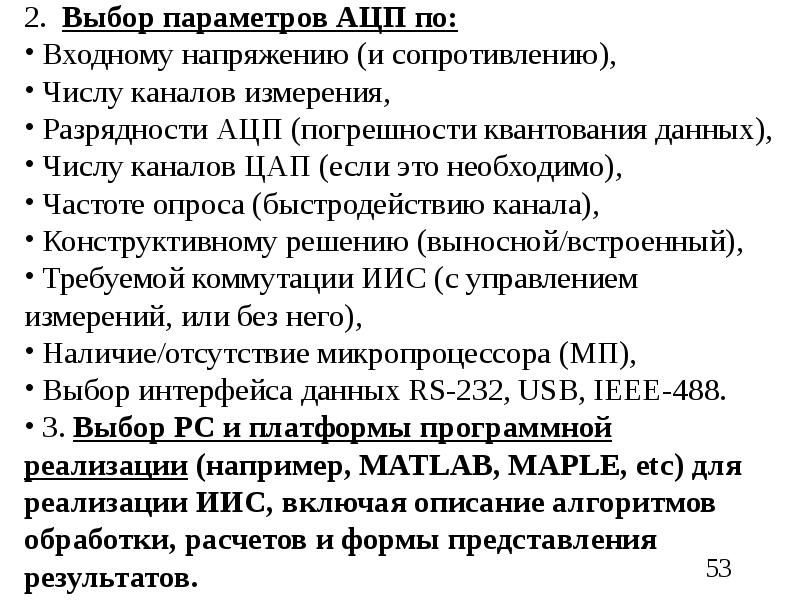

Слайд 54


Измерительные приборы, слайд №54
Описание слайда:

Слайд 55


Измерительные приборы, слайд №55
Описание слайда:

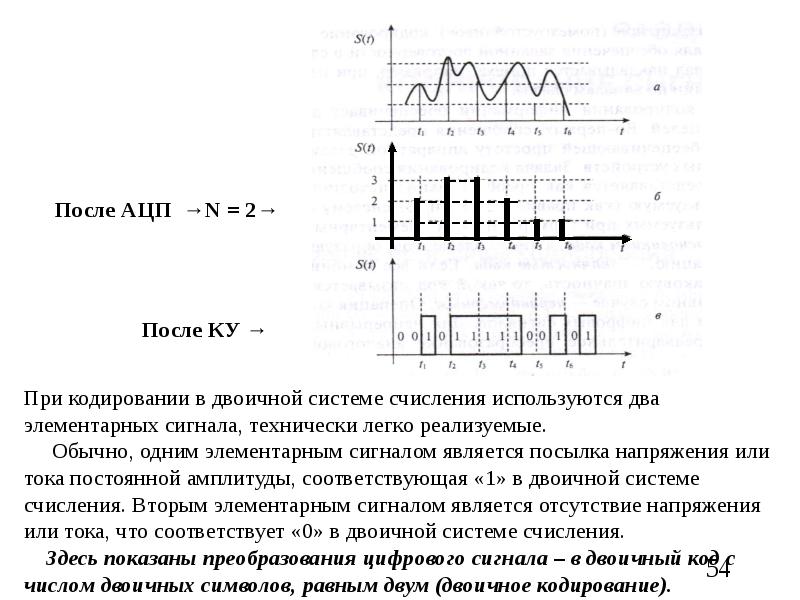

Слайд 56


Измерительные приборы, слайд №56
Описание слайда:

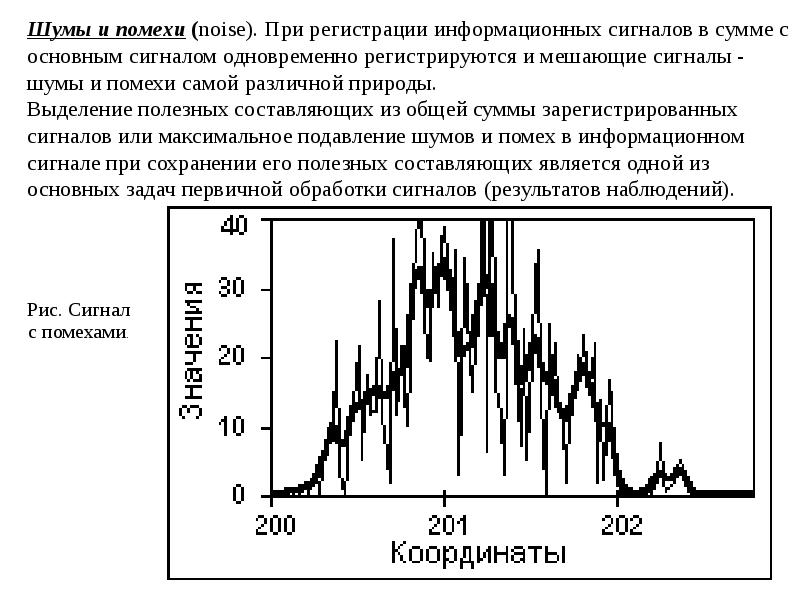

Слайд 57


Измерительные приборы, слайд №57
Описание слайда:

Слайд 58

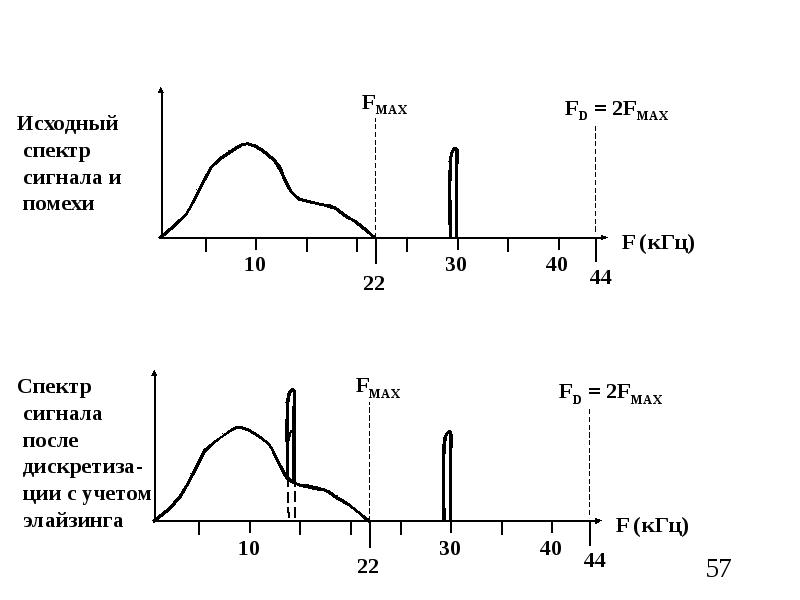

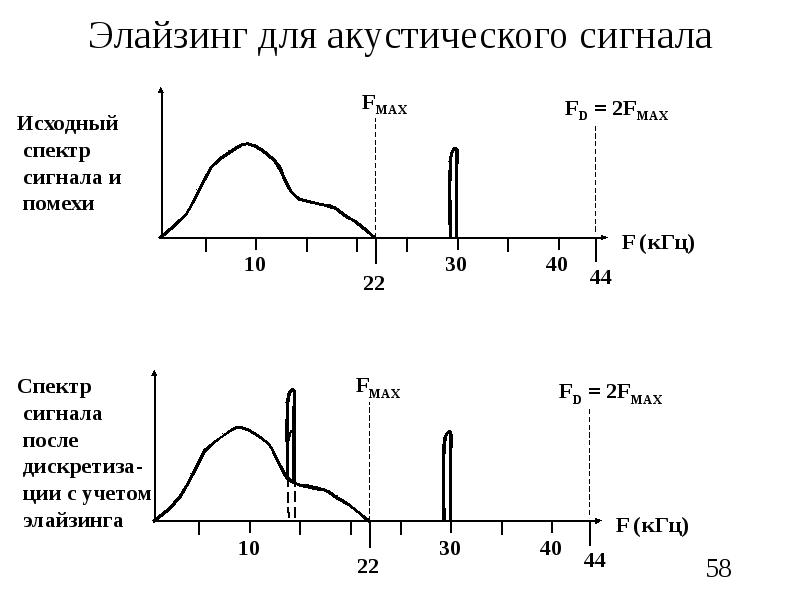

Элайзинг для акустического сигнала
Описание слайда:
Элайзинг для акустического сигнала

Слайд 59


Измерительные приборы, слайд №59
Описание слайда:

Слайд 60


Измерительные приборы, слайд №60
Описание слайда:

Слайд 61


Измерительные приборы, слайд №61
Описание слайда:

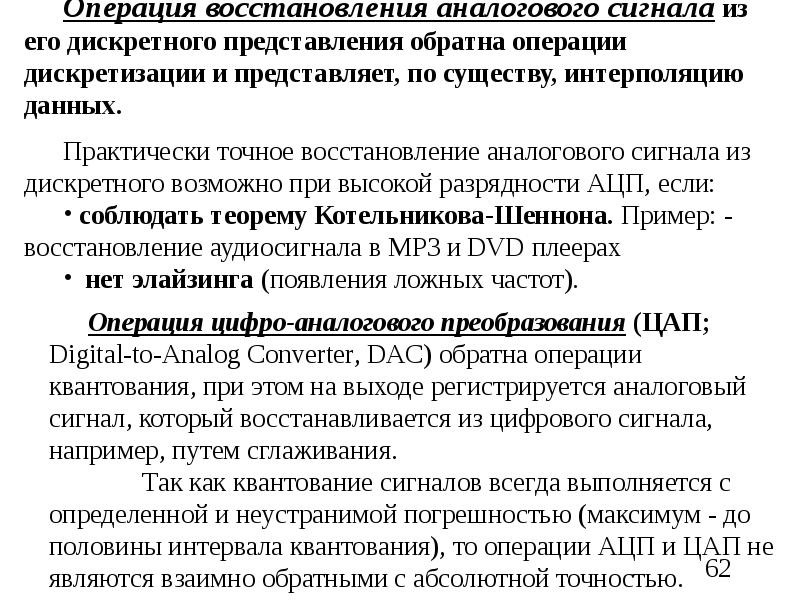

Слайд 62


Измерительные приборы, слайд №62
Описание слайда:

Слайд 63


Измерительные приборы, слайд №63
Описание слайда:

Слайд 64


Измерительные приборы, слайд №64
Описание слайда:
