Слайд 1

Описание слайда:

Кабельные линии Основные понятия и общие сведения. Основные типы и марки кабелей.

Слайд 2

Описание слайда:

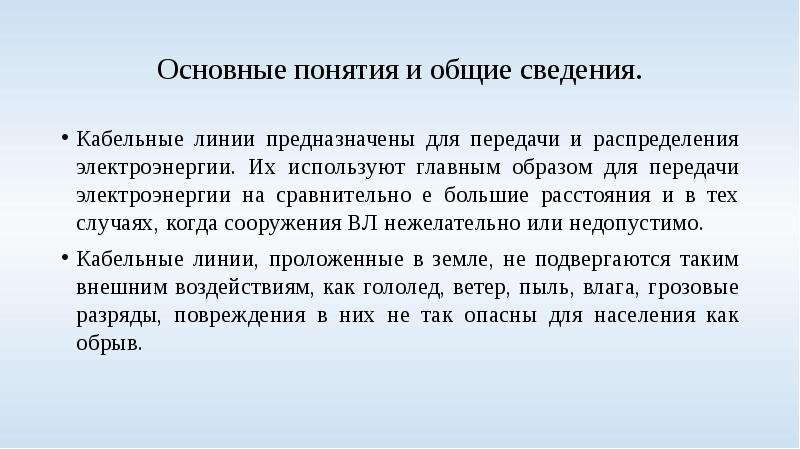

Основные понятия и общие сведения. Кабельные линии предназначены для передачи и распределения электроэнергии. Их используют главным образом для передачи электроэнергии на сравнительно е большие расстояния и в тех случаях, когда сооружения ВЛ нежелательно или недопустимо. Кабельные линии, проложенные в земле, не подвергаются таким внешним воздействиям, как гололед, ветер, пыль, влага, грозовые разряды, повреждения в них не так опасны для населения как обрыв.

Слайд 3

Описание слайда:

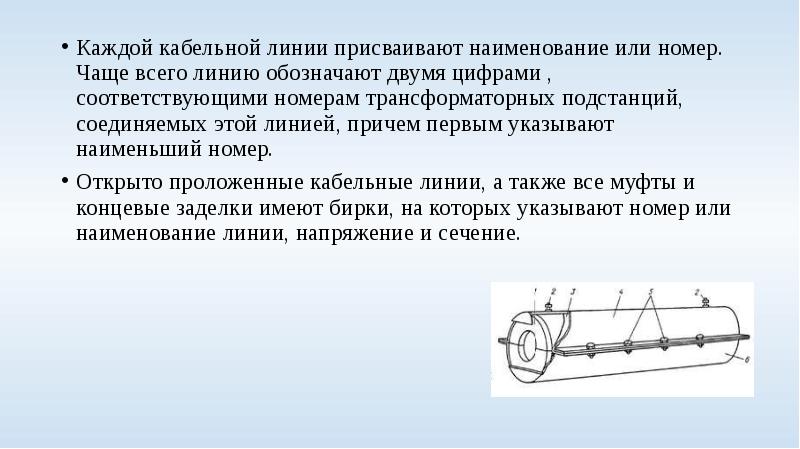

Каждой кабельной линии присваивают наименование или номер. Чаще всего линию обозначают двумя цифрами , соответствующими номерам трансформаторных подстанций, соединяемых этой линией, причем первым указывают наименьший номер. Каждой кабельной линии присваивают наименование или номер. Чаще всего линию обозначают двумя цифрами , соответствующими номерам трансформаторных подстанций, соединяемых этой линией, причем первым указывают наименьший номер. Открыто проложенные кабельные линии, а также все муфты и концевые заделки имеют бирки, на которых указывают номер или наименование линии, напряжение и сечение.

Слайд 4

Описание слайда:

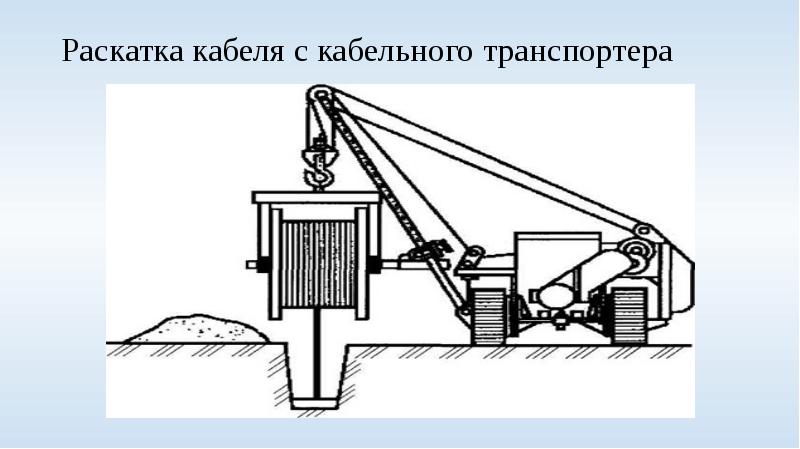

Раскатка кабеля с кабельного транспортера

Слайд 5

Описание слайда:

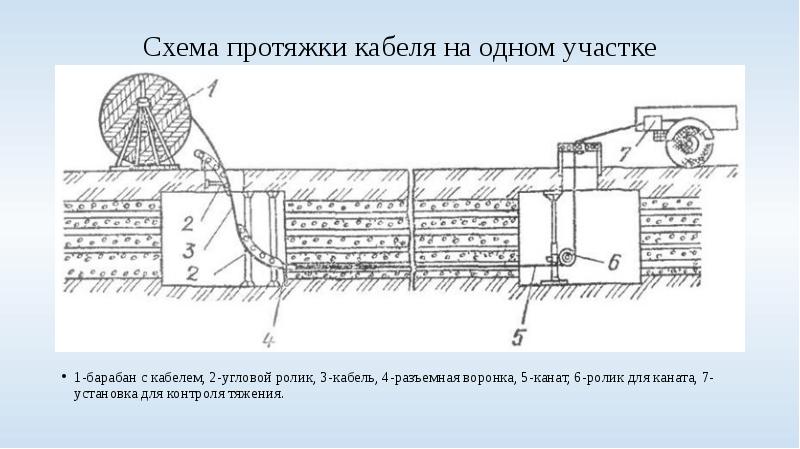

Схема протяжки кабеля на одном участке 1-барабан с кабелем, 2-угловой ролик, 3-кабель, 4-разъемная воронка, 5-канат, 6-ролик для каната, 7-установка для контроля тяжения.

Слайд 6

Описание слайда:

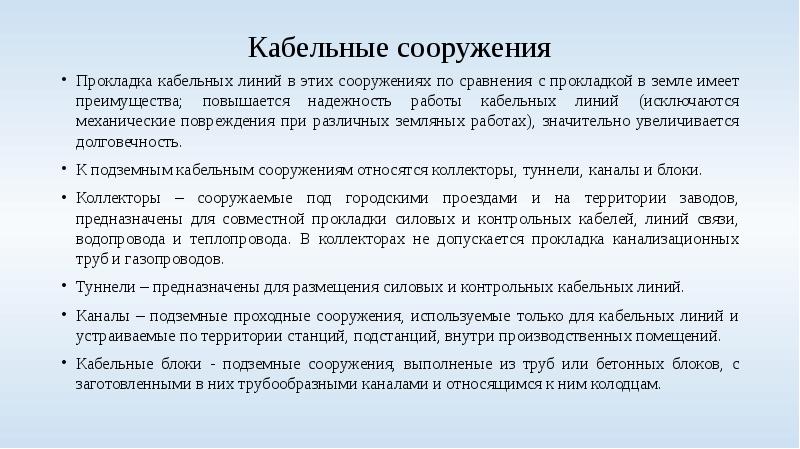

Кабельные сооружения Прокладка кабельных линий в этих сооружениях по сравнения с прокладкой в земле имеет преимущества; повышается надежность работы кабельных линий (исключаются механические повреждения при различных земляных работах), значительно увеличивается долговечность. К подземным кабельным сооружениям относятся коллекторы, туннели, каналы и блоки. Коллекторы – сооружаемые под городскими проездами и на территории заводов, предназначены для совместной прокладки силовых и контрольных кабелей, линий связи, водопровода и теплопровода. В коллекторах не допускается прокладка канализационных труб и газопроводов. Туннели – предназначены для размещения силовых и контрольных кабельных линий. Каналы – подземные проходные сооружения, используемые только для кабельных линий и устраиваемые по территории станций, подстанций, внутри производственных помещений. Кабельные блоки - подземные сооружения, выполненые из труб или бетонных блоков, с заготовленными в них трубообразными каналами и относящимся к ним колодцам.

Слайд 7

Описание слайда:

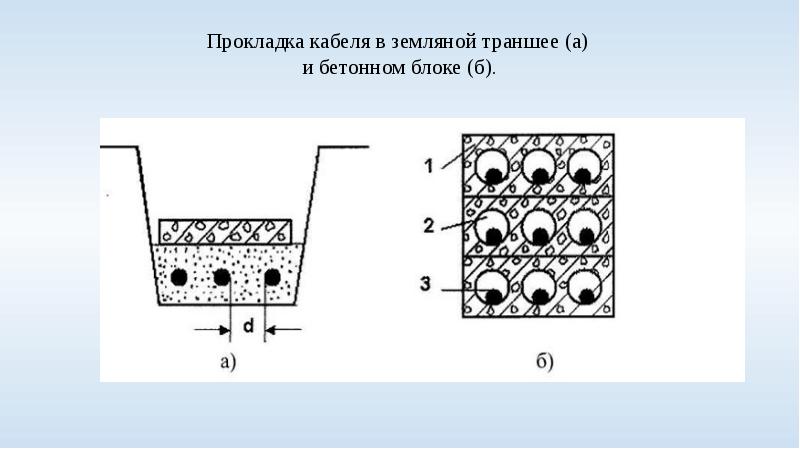

Прокладка кабеля в земляной траншее (а) и бетонном блоке (б).

Слайд 8

Описание слайда:

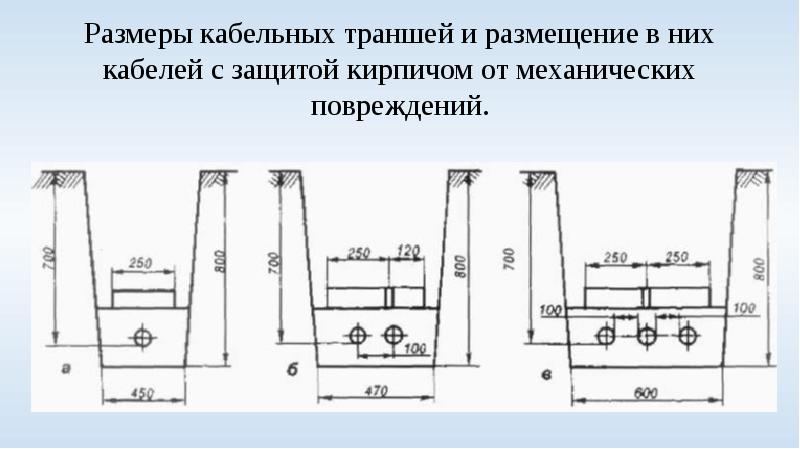

Размеры кабельных траншей и размещение в них кабелей с защитой кирпичом от механических повреждений.

Слайд 9

Описание слайда:

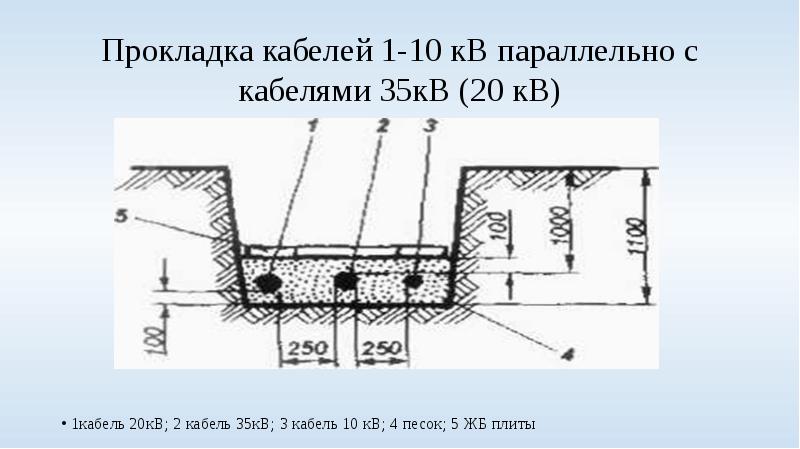

Прокладка кабелей 1-10 кВ параллельно с кабелями 35кВ (20 кВ) 1кабель 20кВ; 2 кабель 35кВ; 3 кабель 10 кВ; 4 песок; 5 ЖБ плиты

Слайд 10

Описание слайда:

Прокладка кабеля рядом с фундаментом

Слайд 11

Описание слайда:

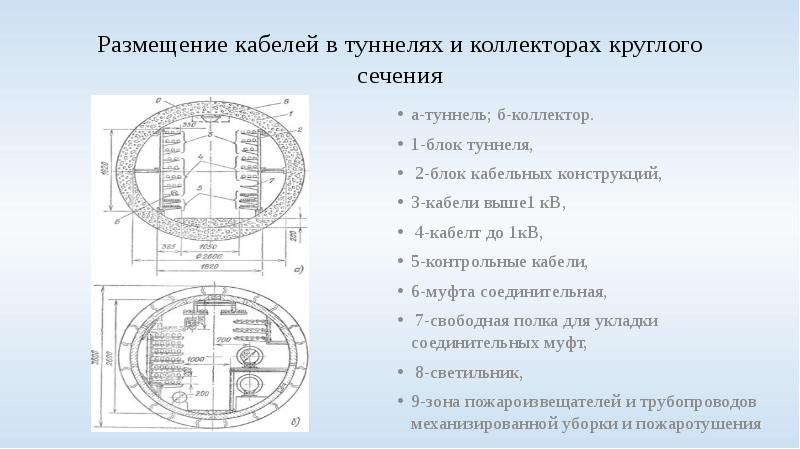

Размещение кабелей в туннелях и коллекторах круглого сечения а-туннель; б-коллектор. 1-блок туннеля, 2-блок кабельных конструкций, 3-кабели выше1 кВ, 4-кабелт до 1кВ, 5-контрольные кабели, 6-муфта соединительная, 7-свободная полка для укладки соединительных муфт, 8-светильник, 9-зона пожароизвещателей и трубопроводов механизированной уборки и пожаротушения

Слайд 12

Описание слайда:

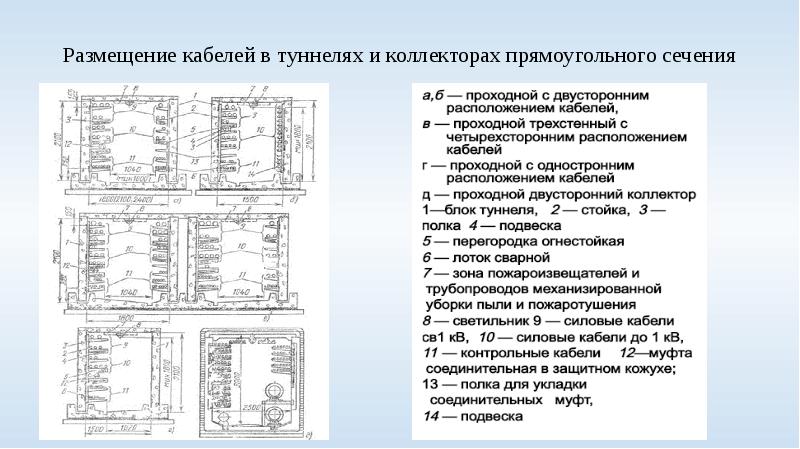

Размещение кабелей в туннелях и коллекторах прямоугольного сечения

Слайд 13

Описание слайда:

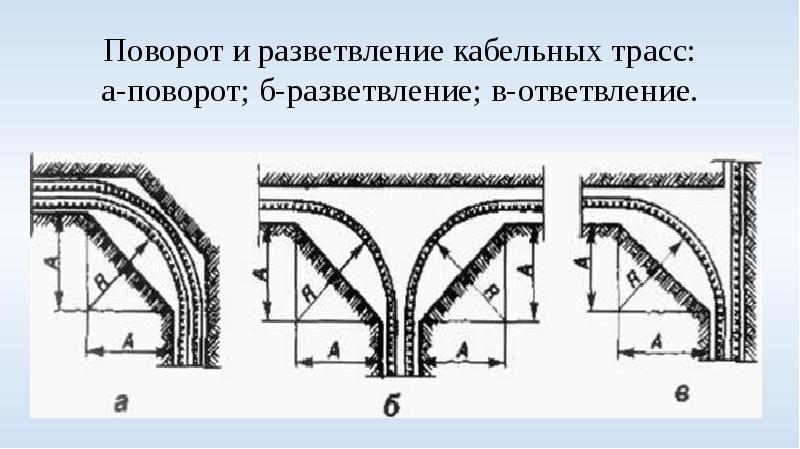

Поворот и разветвление кабельных трасс: а-поворот; б-разветвление; в-ответвление.

Слайд 14

Описание слайда:

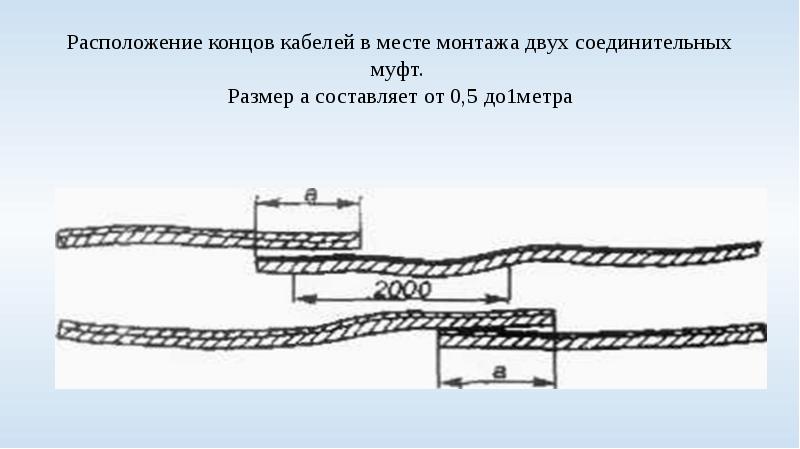

Расположение концов кабелей в месте монтажа двух соединительных муфт. Размер а составляет от 0,5 до1метра

Слайд 15

Описание слайда:

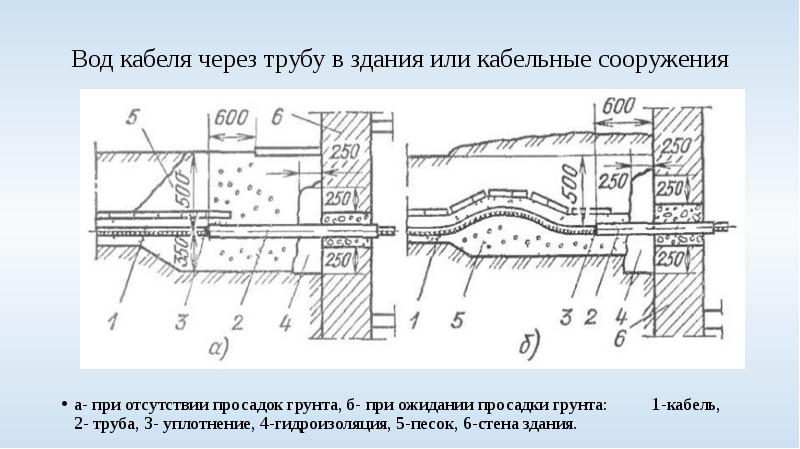

Вод кабеля через трубу в здания или кабельные сооружения а- при отсутствии просадок грунта, б- при ожидании просадки грунта: 1-кабель, 2- труба, 3- уплотнение, 4-гидроизоляция, 5-песок, 6-стена здания.

Слайд 16

Описание слайда:

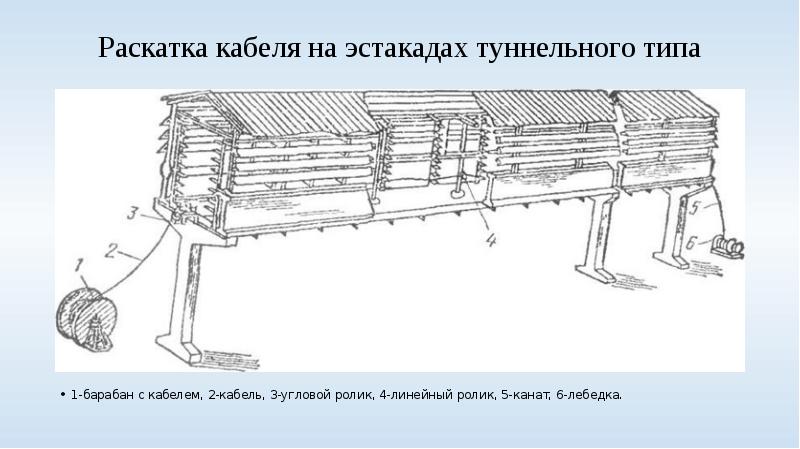

Раскатка кабеля на эстакадах туннельного типа 1-барабан с кабелем, 2-кабель, 3-угловой ролик, 4-линейный ролик, 5-канат, 6-лебедка.

Слайд 17

Описание слайда:

Прокладка кабеля на тросах: а-по колоннам, б тоже с креплением троса по стене, в- между стенами 1-обхват конечный, 2-муфта натяжная, 3-кабельный подвес, 5-обхват промежуточный, 6-кабель, 7-колонна, 8-анкер, 9-стена, 10-зажим тросовый.

Слайд 18

Описание слайда:

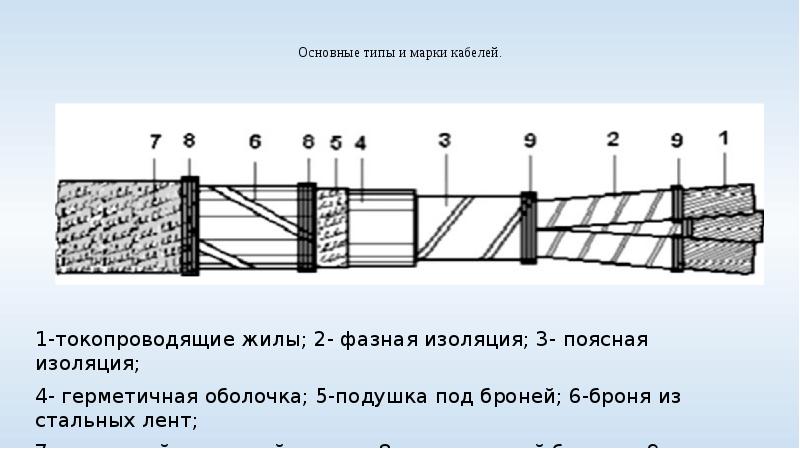

Основные типы и марки кабелей. 1-токопроводящие жилы; 2- фазная изоляция; 3- поясная изоляция; 4- герметичная оболочка; 5-подушка под броней; 6-броня из стальных лент; 7- наружный защитный покров; 8- проволочный бандаж; 9- бандаж из ниток.

Слайд 19

Описание слайда:

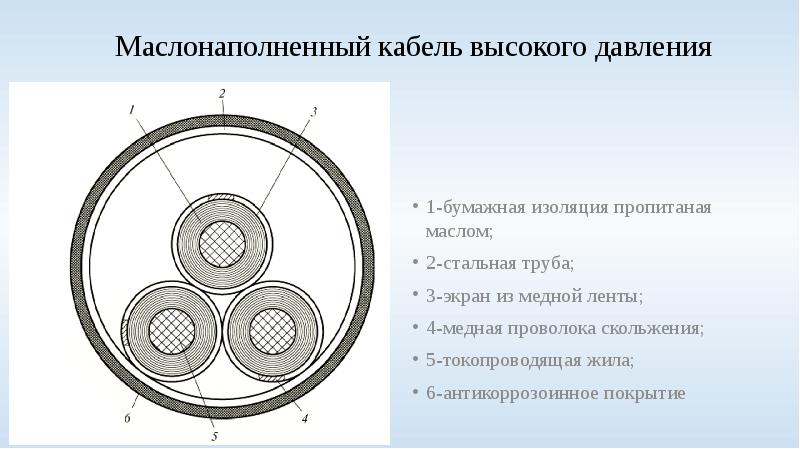

Маслонаполненный кабель высокого давления 1-бумажная изоляция пропитаная маслом; 2-стальная труба; 3-экран из медной ленты; 4-медная проволока скольжения; 5-токопроводящая жила; 6-антикоррозоинное покрытие

Слайд 20

Описание слайда:

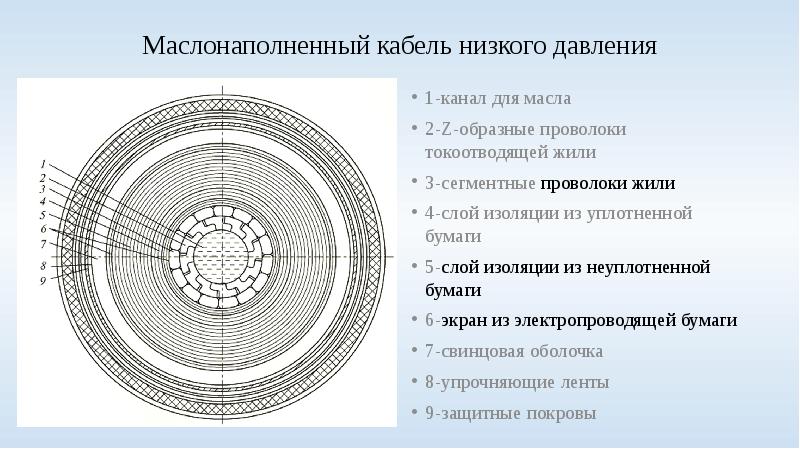

Маслонаполненный кабель низкого давления 1-канал для масла 2-Z-образные проволоки токоотводящей жили 3-сегментные проволоки жили 4-слой изоляции из уплотненной бумаги 5-слой изоляции из неуплотненной бумаги 6-экран из электропроводящей бумаги 7-свинцовая оболочка 8-упрочняющие ленты 9-защитные покровы
