Слайд 1

Описание слайда:

Камера Вильсона

Слайд 2

Описание слайда:

Назначение прибора Камера Ви́льсона — один из первых в истории приборов для регистрации следов (треков) заряженных частиц. Камеру Вильсона можно назвать “окном” в микромир. Она представляет собой герметически закрытый сосуд, заполненный парами воды или спиртами близкими к насыщению.

Слайд 3

Описание слайда:

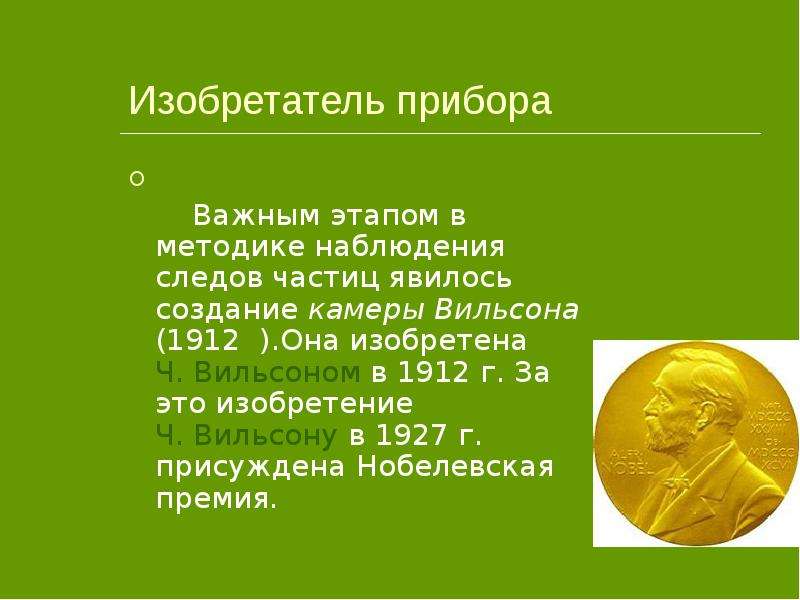

Изобретатель прибора Важным этапом в методике наблюдения следов частиц явилось создание камеры Вильсона (1912 ).Она изобретена Ч. Вильсоном в 1912 г. За это изобретение Ч. Вильсону в 1927 г. присуждена Нобелевская премия.

Слайд 4

Описание слайда:

Ч.Вильсон

Слайд 5

Описание слайда:

Камера Вильсона.

Слайд 6

Описание слайда:

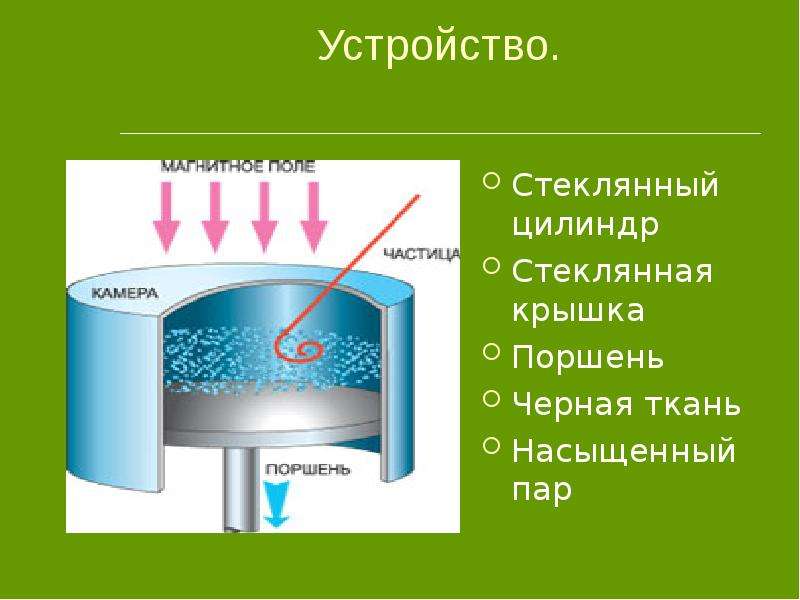

Устройство. Стеклянный цилиндр Стеклянная крышка Поршень Черная ткань Насыщенный пар

Слайд 7

Описание слайда:

Устройство. Камера Вильсона. Емкость со стеклянной крышкой и поршнем в нижней части заполнена насыщенными парами воды, спирта или эфира. Когда поршень опускается, то за счет адиабатического расширения пары охлаждаются и становятся пересыщенными. Заряженная частица, проходя сквозь камеру, оставляет на своем пути цепочку ионов. Пар конденсируется на ионах, делая видимым след частицы.

Слайд 8

Описание слайда:

Принцип роботы Принцип работы камеры Вильсона основан на конденсации пересыщенного пара и образовании видимых капель жидкости на ионах вдоль следа пролетевшей через камеру заряженной частицы. пересыщенного пара Для создания пересыщенного пара происходит быстрое адиабатическое расширение газа с помощью механического поршня. После фотографирования трека, газ в камере снова сжимается, капельки на ионах испаряются. Электрическое поле в камере служит для “очистки” камеры от ионов образовавшихся при предыдущей ионизации газа Вильсона основан на конденсации пересыщенного пара и образовании видимых капель жидкости на ионах вдоль следа пролетевшей через камеру заряженной частицы. После фотографирования трека, газ в камере снова сжимается, капельки на ионах испаряются. Электрическое поле в камере служит для “очистки” камеры от ионов образовавшихся при предыдущей ионизации газа

Слайд 9

Описание слайда:

Значение Камера Вильсона сыграла огромную роль в изучении строения вещества. На протяжении нескольких десятилетий она оставалась практически единственным инструментом для визуального исследования ядерных излучений. В 1927 г. Вильсон получил за свое изобретение Нобелевскую премию по физике. Впоследствии камера Вильсона в качестве основного средства исследования радиации уступила место пузырьковым и искровым камерам

Слайд 10

Описание слайда:

Если частицы проникают в камеру, то на их пути возникают капельки воды. Эти капельки образуют видимый след пролетевшей частицы - трек. По длине трека можно определить энергию частицы, а по числу капелек на единицу длины оценивается её скорость. Трек имеет кривизну.

Слайд 11

Описание слайда:

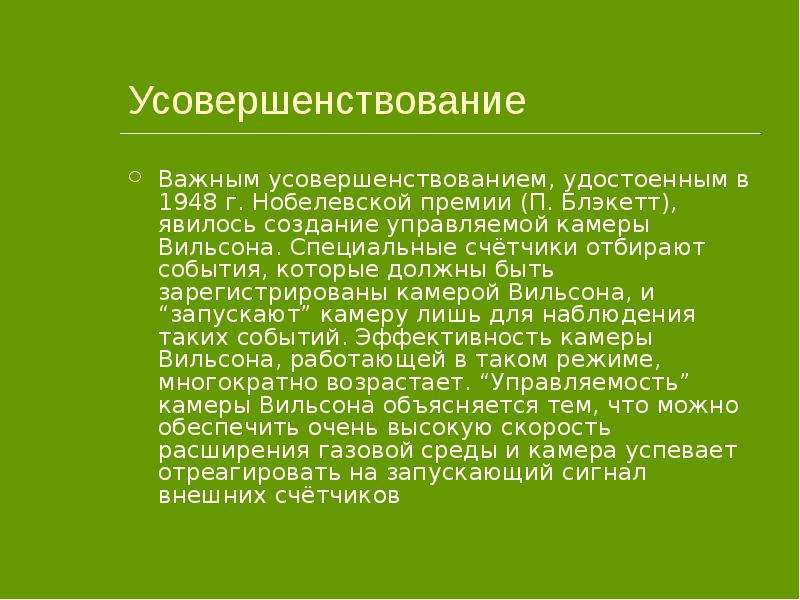

Усовершенствование Важным усовершенствованием, удостоенным в 1948 г. Нобелевской премии (П. Блэкетт), явилось создание управляемой камеры Вильсона. Специальные счётчики отбирают события, которые должны быть зарегистрированы камерой Вильсона, и “запускают” камеру лишь для наблюдения таких событий. Эффективность камеры Вильсона, работающей в таком режиме, многократно возрастает. “Управляемость” камеры Вильсона объясняется тем, что можно обеспечить очень высокую скорость расширения газовой среды и камера успевает отреагировать на запускающий сигнал внешних счётчиков

Слайд 12

Описание слайда:

Пузырьковая камера Пузырьковая камера была изобретена Доналдом Глазером (США) в 1952 году. За своё открытие Глазер получил Нобелевскую премию в 1960 году. Луис Уолтер Альварес усовершенствовал пузырьковую камеру Глазера, использовав в качестве перегретой жидкости водород. А также для анализа сотен тысяч фотографий, получаемых при исследованиях с помощью пузырьковой камеры, Альварес впервые применил компьютерную программу, позволявшую анализировать данные с очень большой скоростью.

Слайд 13

Описание слайда:

В пузырьковой камере используется свойство чистой перегретой жидкости вскипать (образовывать пузырьки пара) вдоль пути пролёта заряженной частицы. Перегретая жидкость – это жидкость, нагретая до температуры большей температуры кипения для данных условий. Перегретое состояние достигается быстрым (5-20 мс) уменьшением внешнего давления. На несколько миллисекунд камера становится чувствительной и способна зарегистрировать заряженную частицу. После фотографирования треков давление поднимается до прежней величины, пузырьки “схлопываются” и камера вновь готова к работе
