Слайд 1


КУРСОВОЙ ПРОЕКТ «Кодоимпульсный АЦП» Преподаватель: Никонов А.В. Разработала: студентка группы АС-211 Юрданова К.С.
Описание слайда:
КУРСОВОЙ ПРОЕКТ «Кодоимпульсный АЦП» Преподаватель: Никонов А.В. Разработала: студентка группы АС-211 Юрданова К.С.

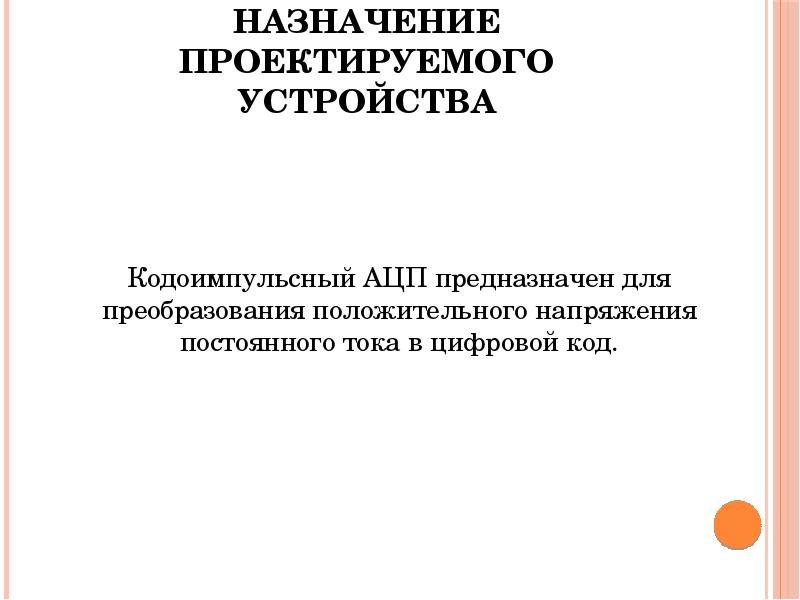

Слайд 2


Назначение проектируемого устройства Кодоимпульсный АЦП предназначен для преобразования положительного напряжения постоянного тока в цифровой код.
Описание слайда:
Назначение проектируемого устройства Кодоимпульсный АЦП предназначен для преобразования положительного напряжения постоянного тока в цифровой код.

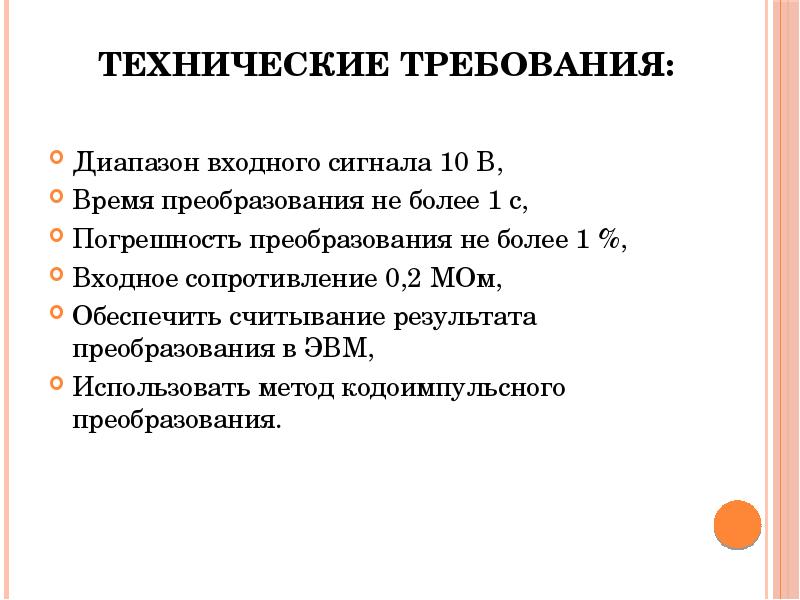

Слайд 3


Технические требования: Диапазон входного сигнала 10 В, Время преобразования не более 1 с, Погрешность преобразования не более 1 %, Входное...
Описание слайда:
Технические требования: Диапазон входного сигнала 10 В, Время преобразования не более 1 с, Погрешность преобразования не более 1 %, Входное сопротивление 0,2 МОм, Обеспечить считывание результата преобразования в ЭВМ, Использовать метод кодоимпульсного преобразования.

Слайд 4


Функциональная схема
Описание слайда:
Функциональная схема

Слайд 5


Дифференциальный усилитель
Описание слайда:
Дифференциальный усилитель

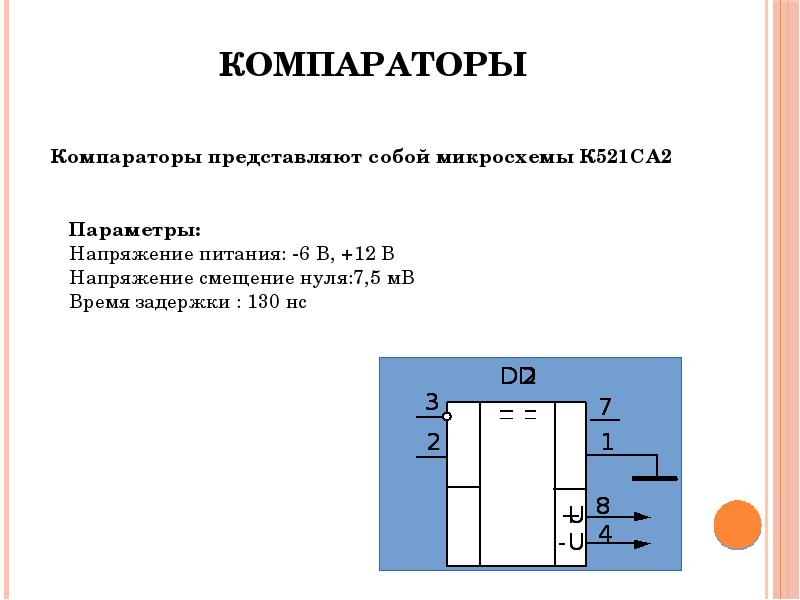

Слайд 6


Компараторы
Описание слайда:
Компараторы

Слайд 7

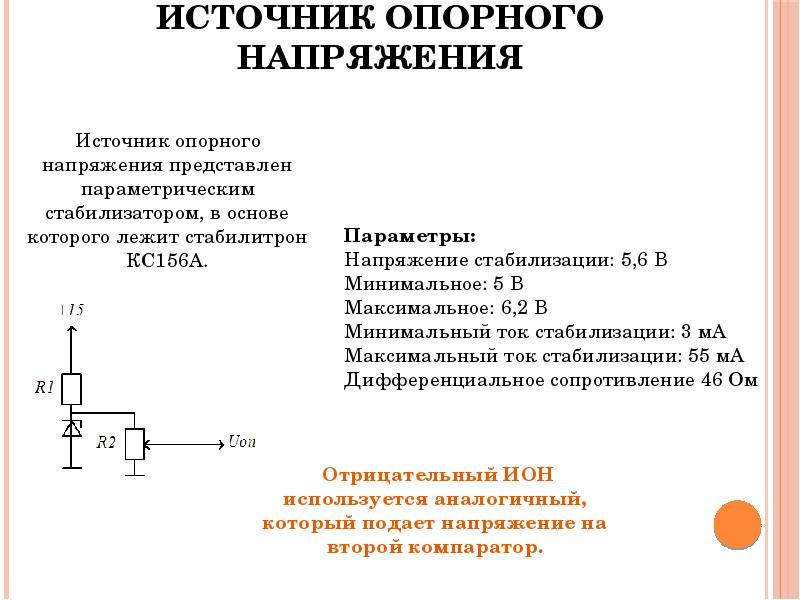

Источник опорного напряжения
Описание слайда:
Источник опорного напряжения

Слайд 8


Генератор тактовых импульсов
Описание слайда:
Генератор тактовых импульсов

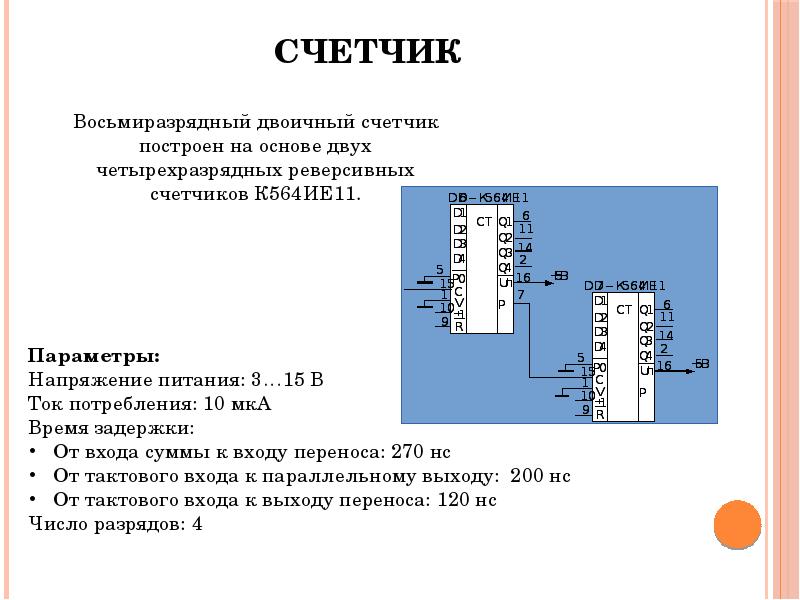

Слайд 9


Счетчик
Описание слайда:
Счетчик

Слайд 10


ЦАП
Описание слайда:
ЦАП

Слайд 11


Регистр, генератор циклов преобразования и устройство задержки импульсов
Описание слайда:
Регистр, генератор циклов преобразования и устройство задержки импульсов

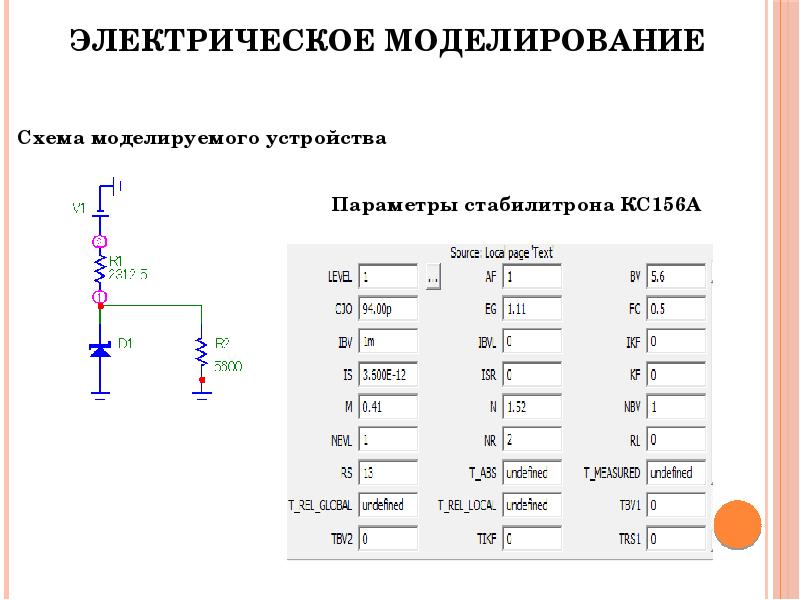

Слайд 12


Электрическое моделирование
Описание слайда:
Электрическое моделирование

Слайд 13


Результаты моделирования
Описание слайда:
Результаты моделирования

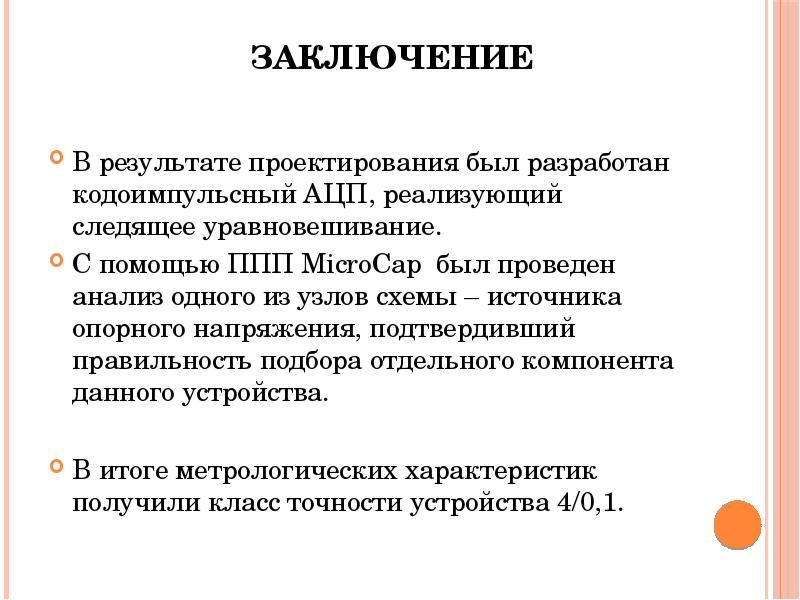

Слайд 14


Заключение В результате проектирования был разработан кодоимпульсный АЦП, реализующий следящее уравновешивание. С помощью ППП MicroCap был проведен...
Описание слайда:
Заключение В результате проектирования был разработан кодоимпульсный АЦП, реализующий следящее уравновешивание. С помощью ППП MicroCap был проведен анализ одного из узлов схемы – источника опорного напряжения, подтвердивший правильность подбора отдельного компонента данного устройства. В итоге метрологических характеристик получили класс точности устройства 4/0,1.

Слайд 15


СПАСИБО ЗА ВНИМАНИЕ!
Описание слайда:
СПАСИБО ЗА ВНИМАНИЕ!
