Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Компоновка насосных агрегатов и их трансмиссий. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Тема №3: «Насосы технических средств службы горючего». Занятие № 6: «Компоновка насосных агрегатов и их трансмиссий».

Слайд 2

Описание слайда:

Учебные вопросы: Основные классификационные понятия. Компоновка насосных агрегатов и схемы их трансмиссий. Конструкция основных элементов трансмиссий.

Слайд 3

Описание слайда:

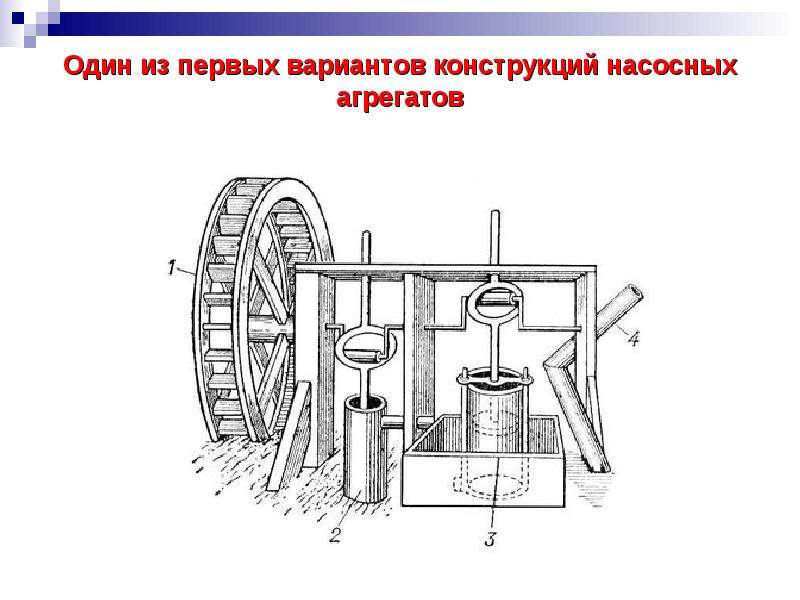

Один из первых вариантов конструкций насосных агрегатов

Слайд 4

Описание слайда:

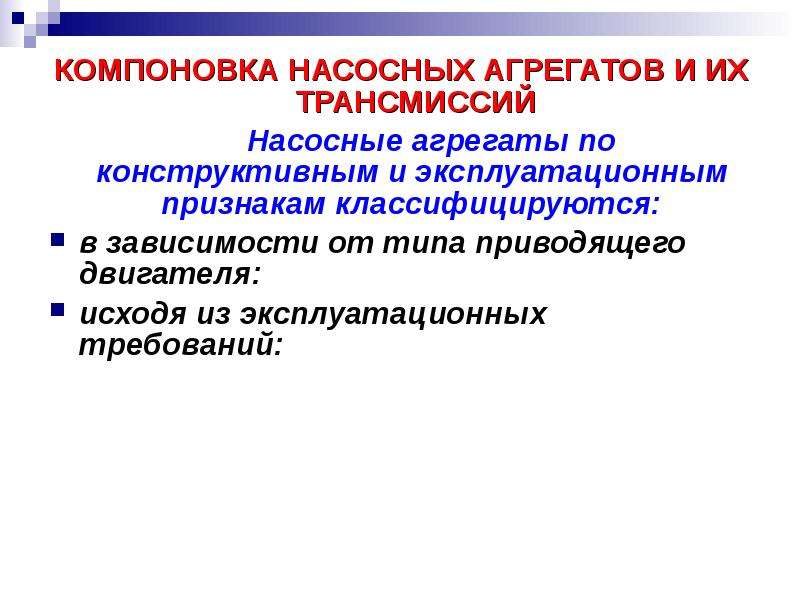

КОМПОНОВКА НАСОСНЫХ АГРЕГАТОВ И ИХ ТРАНСМИССИЙ КОМПОНОВКА НАСОСНЫХ АГРЕГАТОВ И ИХ ТРАНСМИССИЙ Насосные агрегаты по конструктивным и эксплуатационным признакам классифицируются: в зависимости от типа приводящего двигателя: исходя из эксплуатационных требований:

Слайд 5

Описание слайда:

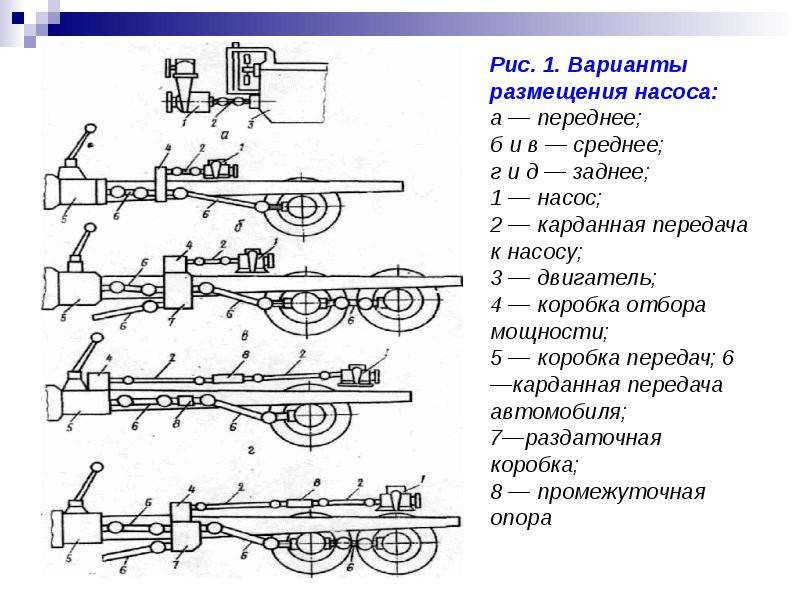

Рис. 1. Варианты размещения насоса: а — переднее; б и в — среднее; г и д — заднее; 1 — насос; 2 — карданная передача к насосу; 3 — двигатель; 4 — коробка отбора мощности; 5 — коробка передач; 6—карданная передача автомобиля; 7—раздаточная коробка; 8 — промежуточная опора

Слайд 6

Описание слайда:

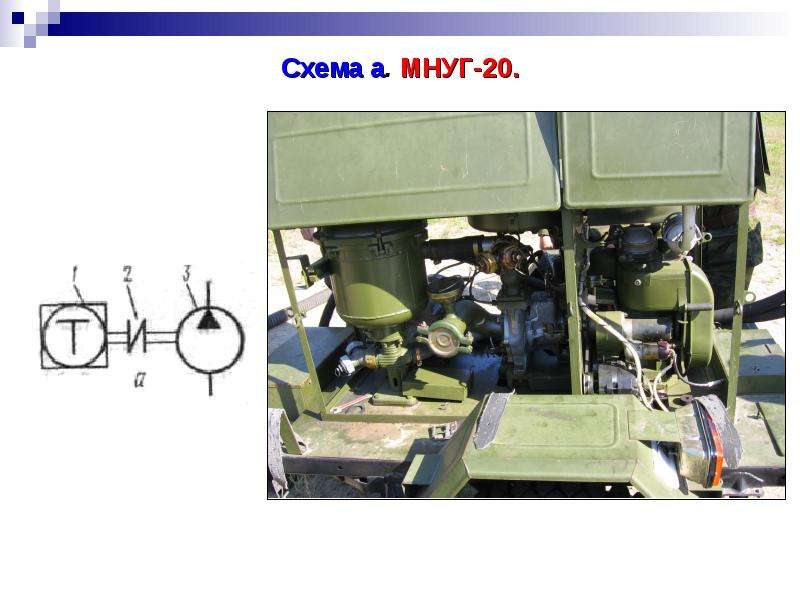

Схема а. МНУГ-20.

Слайд 7

Описание слайда:

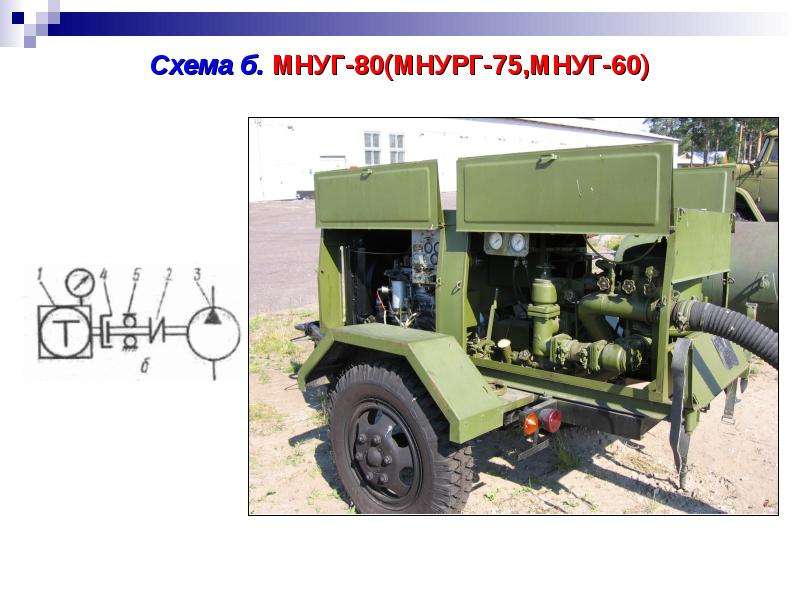

Схема б. МНУГ-80(МНУРГ-75,МНУГ-60)

Слайд 8

Описание слайда:

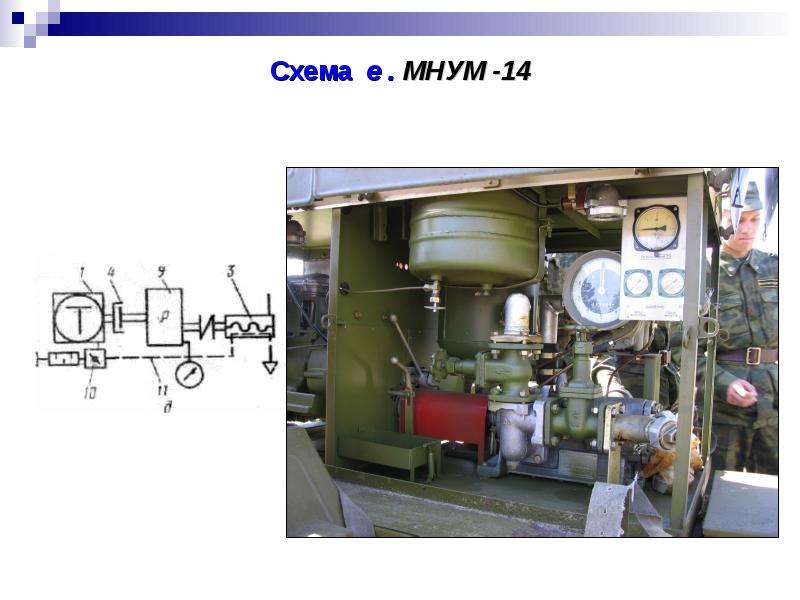

Схема е . МНУМ -14

Слайд 9

Описание слайда:

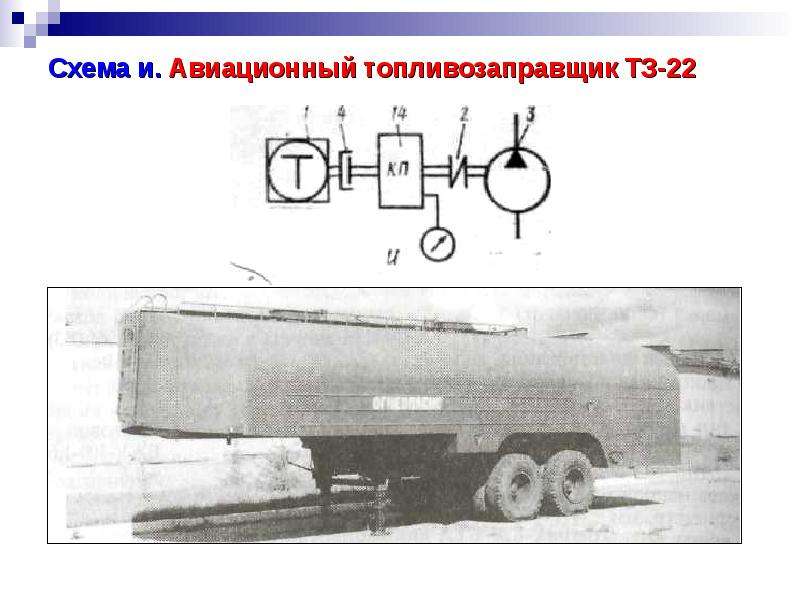

Схема и. Авиационный топливозаправщик ТЗ-22

Слайд 10

Описание слайда:

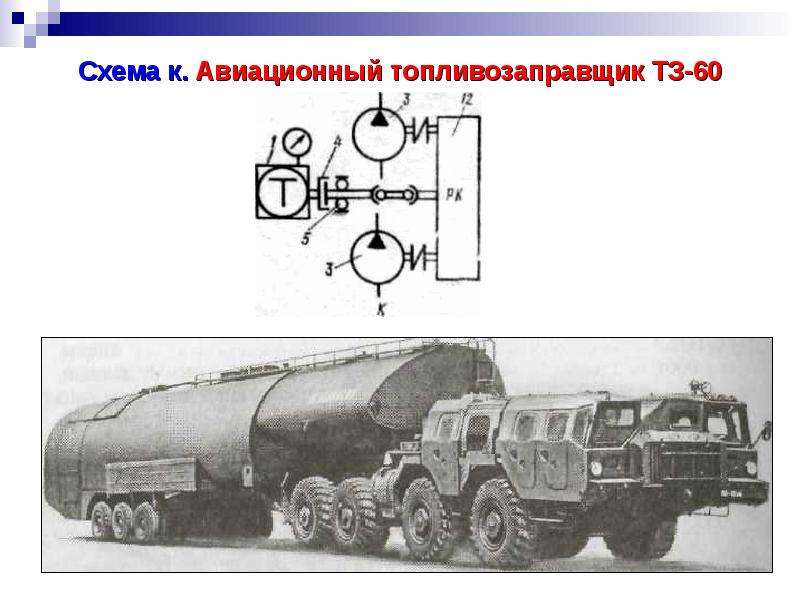

Схема к. Авиационный топливозаправщик ТЗ-60

Слайд 11

Описание слайда:

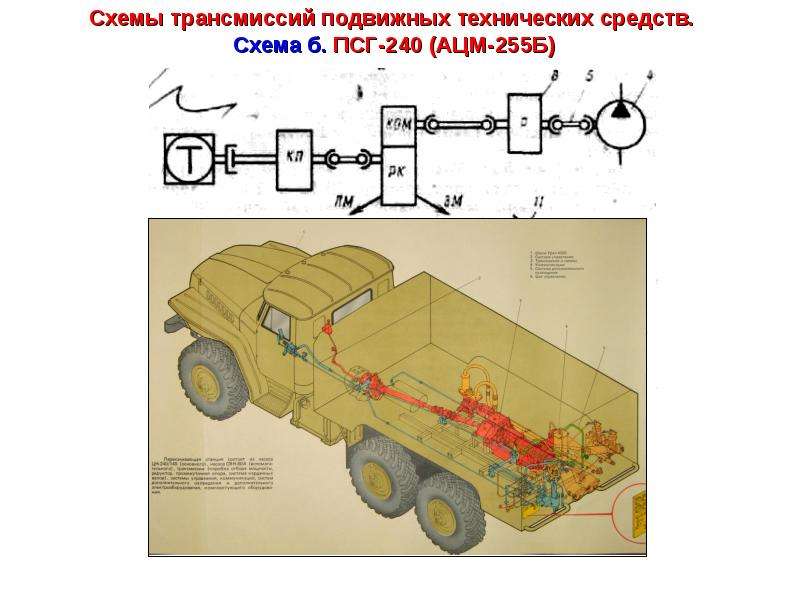

Схемы трансмиссий подвижных технических средств. Схема б. ПСГ-240 (АЦМ-255Б)

Слайд 12

Описание слайда:

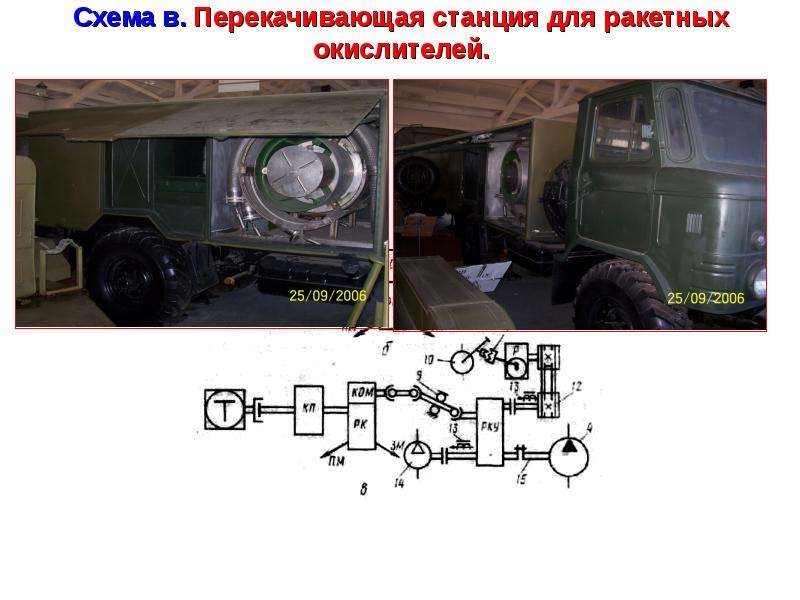

Схема в. Перекачивающая станция для ракетных окислителей.

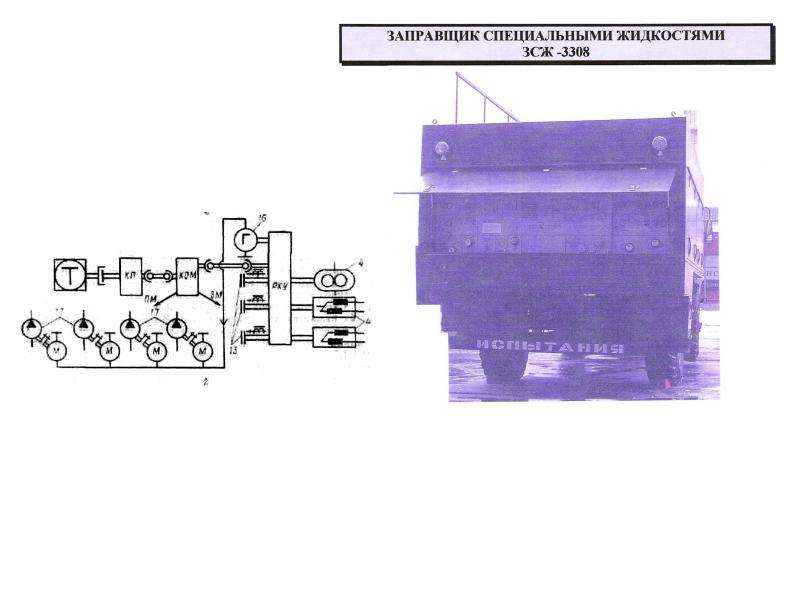

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Коробка отбора мощности автомобиля КамАЗ-5320 1—корпус; 2— ось; 3 и 7—шестерни; 4 и 8 —игольчатые подшипники; 5 и 13—стопорные болты; 6 и 12—резиновые кольца; 9— шток включения; 10—мембрана; 12 — пружина; 14—гайка; 15 и 17 — подшипники; 16—ведомый зал; 18—манжета; 19—штифт предохранительный

Слайд 15

Описание слайда:

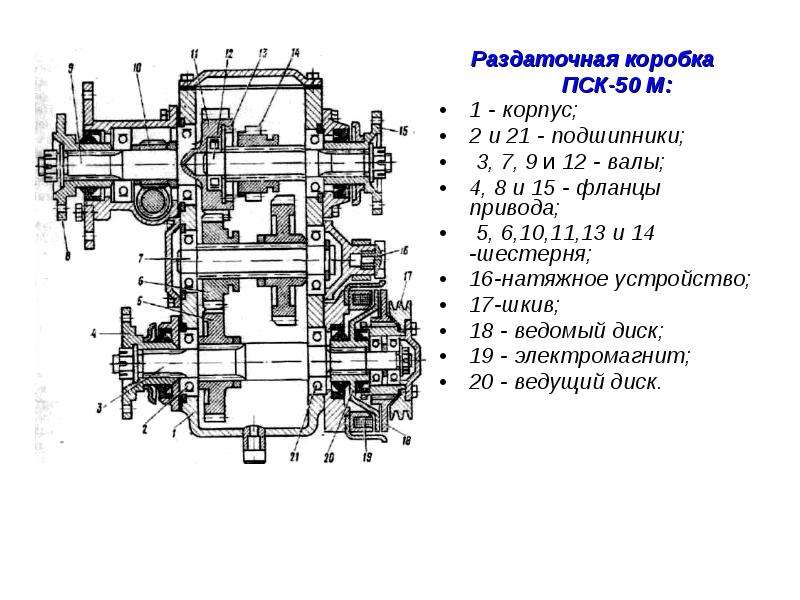

Раздаточная коробка Раздаточная коробка ПСК-50 М: 1 - корпус; 2 и 21 - подшипники; 3, 7, 9 и 12 - валы; 4, 8 и 15 - фланцы привода; 5, 6,10,11,13 и 14 -шестерня; 16-натяжное устройство; 17-шкив; 18 - ведомый диск; 19 - электромагнит; 20 - ведущий диск.

Слайд 16

Описание слайда:

Раздаточная коробка (редуктор) ПСГ-240: Раздаточная коробка (редуктор) ПСГ-240: 1 -корпус; 2-ведущий вал; 3 -манжета; 4 - шлицы вала; 5, 8 и 18-шарикоподшипники; 6 и 16 - игольчатые подшипники; 7,11,12, 20 и 22 - шестерня; 9 и 14 - роликоподшипники; 10-вал привода насоса СВН-80А; 13 - вал привода насоса ЦН-240; 15 - фланец полумуфты; 17-датчик тахометра; 19 - датчик термометра; 21 - змеевик

Слайд 17

Описание слайда:

Промежуточная опора карданного вала трансмиссии ПСГ-240 1 и 11 — гайки; 2 и 12 — фланцы; 3—вал; 4 и 13 — манжеты; 5 и 8 — шариковые подшипника; б—масленка; 7—корпус; 9 и 15—грязеотражатели; 10—шайба; 14 — стопорное кольцо
