Слайд 1


Задание 2.1. Конструирование сложной винтовой поверхности. Дано: фронтальный радиальный образующий профиль на цилиндрической поверхности Ǿ 50
Описание слайда:
Задание 2.1. Конструирование сложной винтовой поверхности. Дано: фронтальный радиальный образующий профиль на цилиндрической поверхности Ǿ 50

Слайд 2

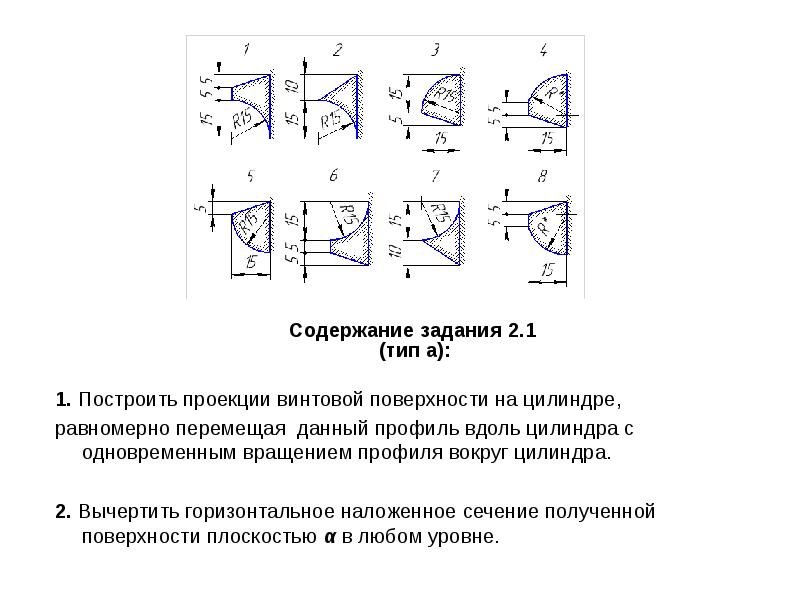

Содержание задания 2.1 Содержание задания 2.1 (тип а): 1. Построить проекции винтовой поверхности на цилиндре, равномерно перемещая данный профиль...
Описание слайда:
Содержание задания 2.1 Содержание задания 2.1 (тип а): 1. Построить проекции винтовой поверхности на цилиндре, равномерно перемещая данный профиль вдоль цилиндра с одновременным вращением профиля вокруг цилиндра. 2. Вычертить горизонтальное наложенное сечение полученной поверхности плоскостью α в любом уровне.

Слайд 3

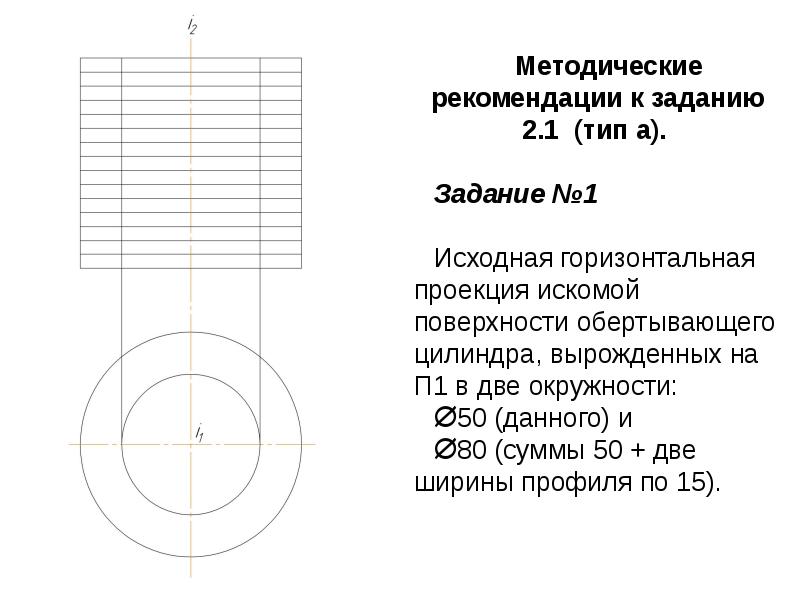

Конструирование сложной винтовой поверхности, слайд №3
Описание слайда:

Слайд 4

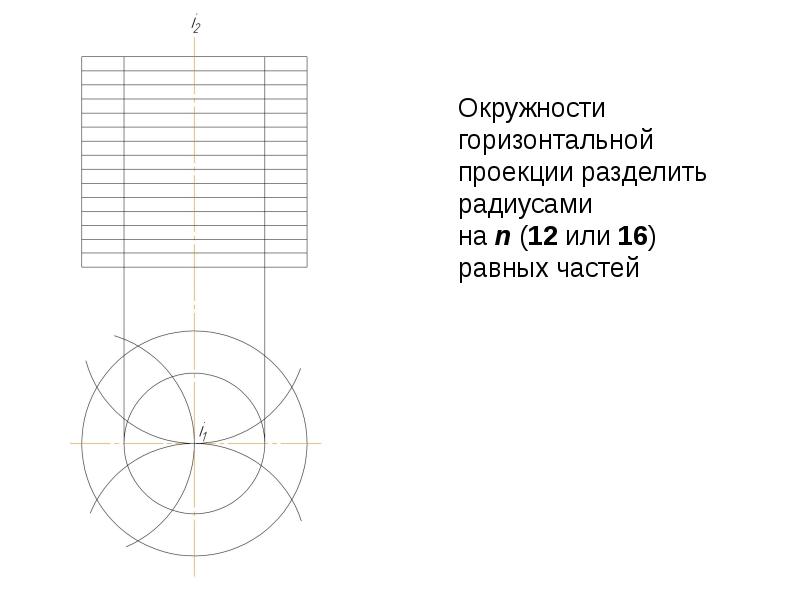

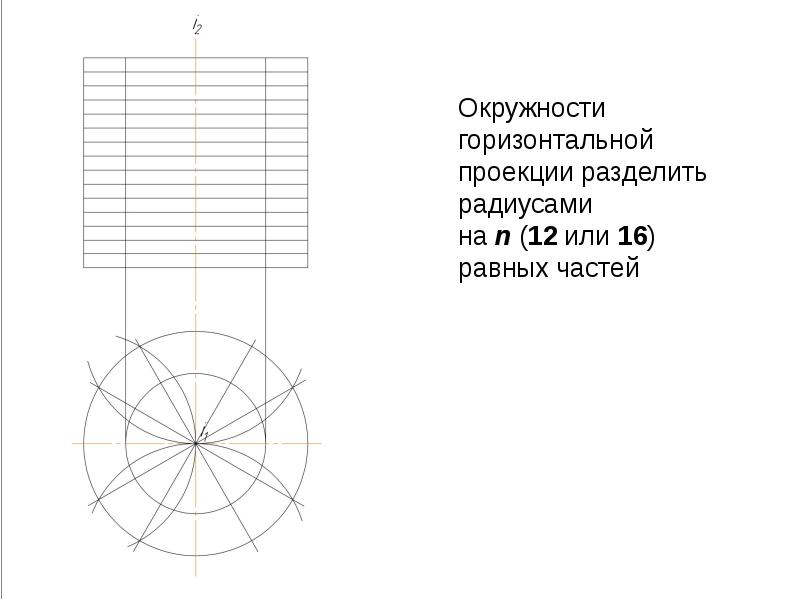

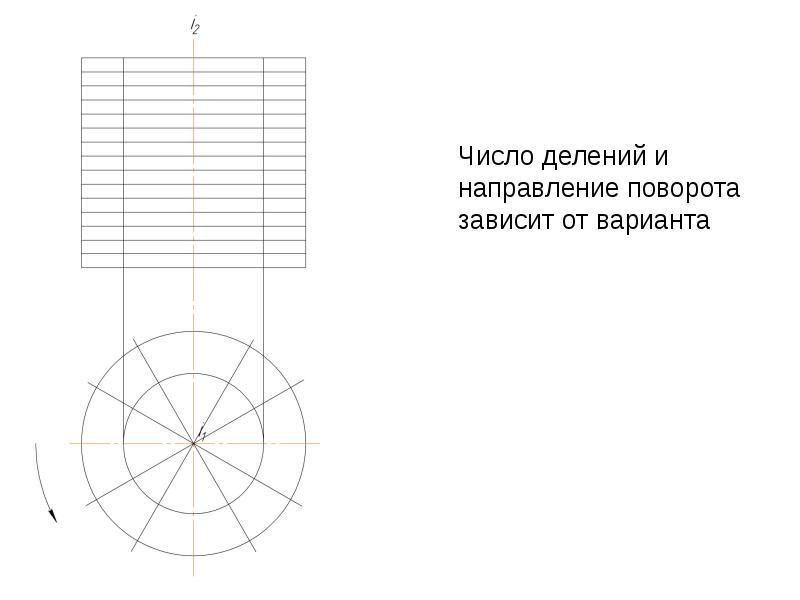

Окружности горизонтальной проекции разделить радиусами на n (12 или 16) равных частей
Описание слайда:
Окружности горизонтальной проекции разделить радиусами на n (12 или 16) равных частей

Слайд 5


Конструирование сложной винтовой поверхности, слайд №5
Описание слайда:

Слайд 6


Конструирование сложной винтовой поверхности, слайд №6
Описание слайда:

Слайд 7


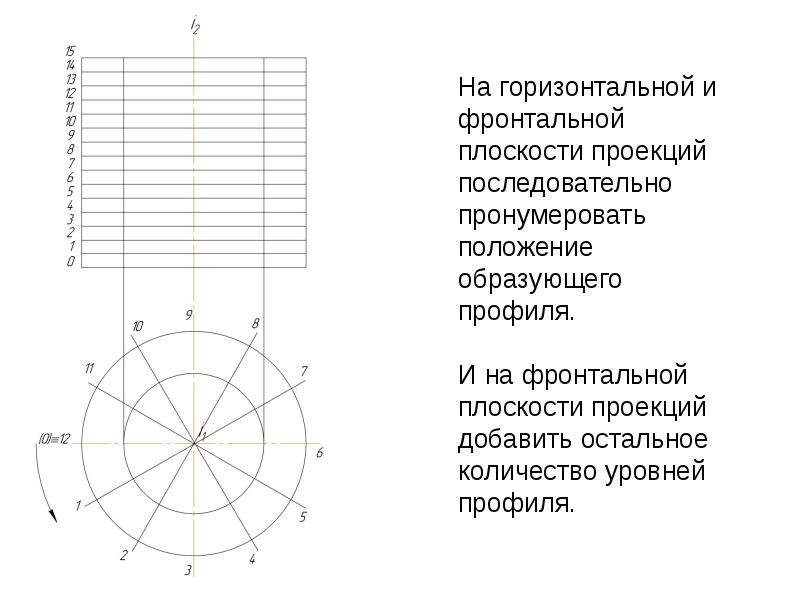

Конструирование сложной винтовой поверхности, слайд №7
Описание слайда:

Слайд 8


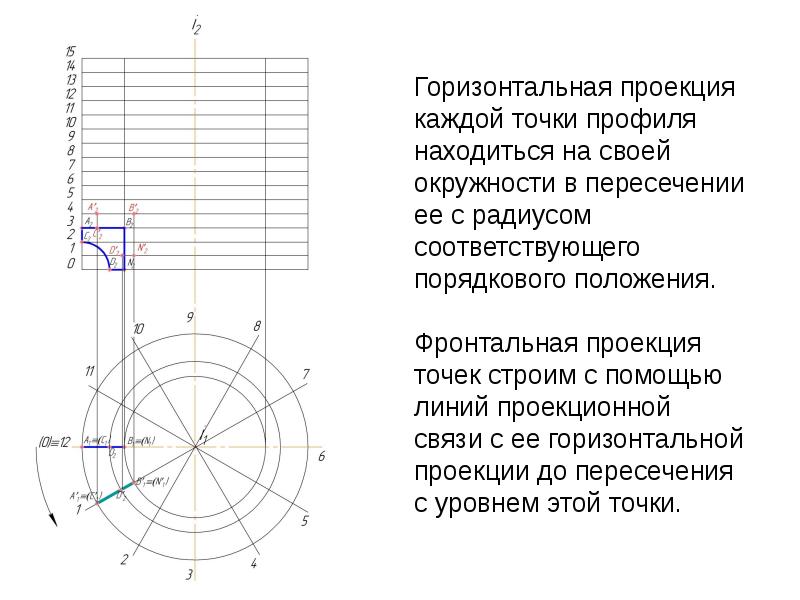

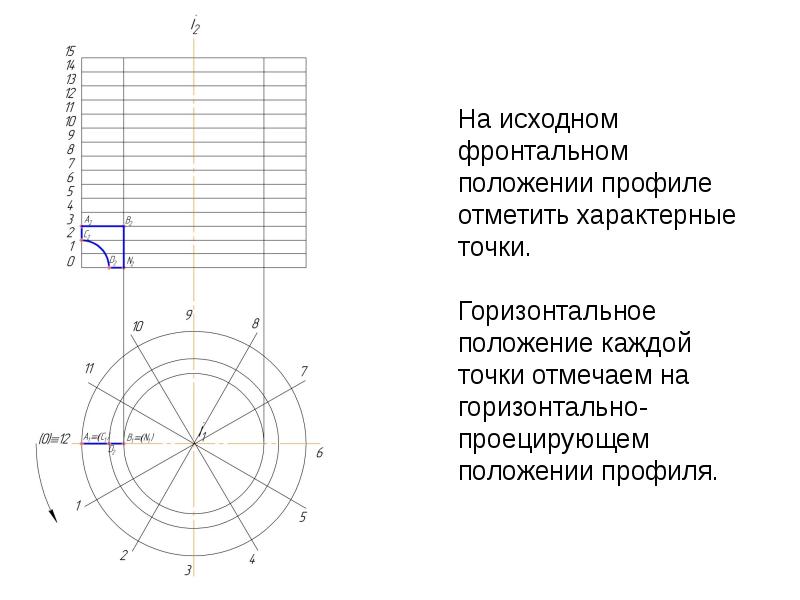

Конструирование сложной винтовой поверхности, слайд №8
Описание слайда:

Слайд 9


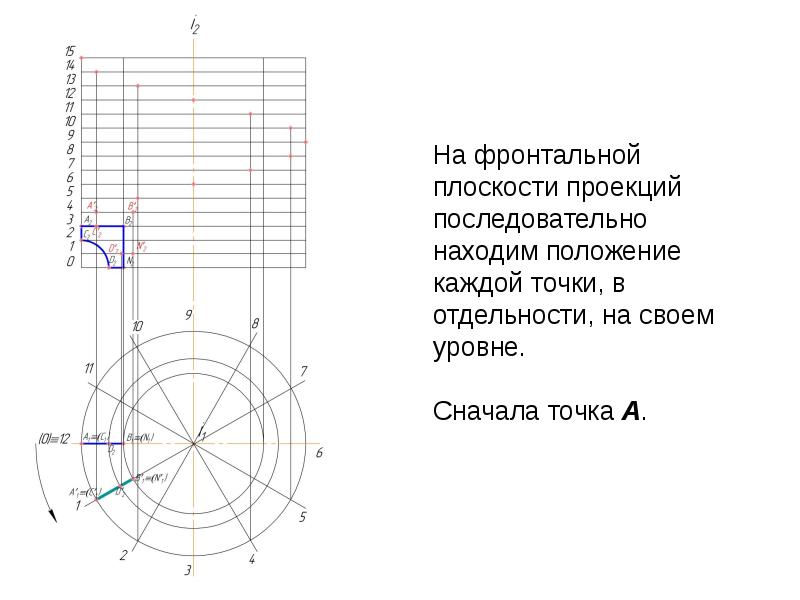

Конструирование сложной винтовой поверхности, слайд №9
Описание слайда:

Слайд 10


Конструирование сложной винтовой поверхности, слайд №10
Описание слайда:

Слайд 11


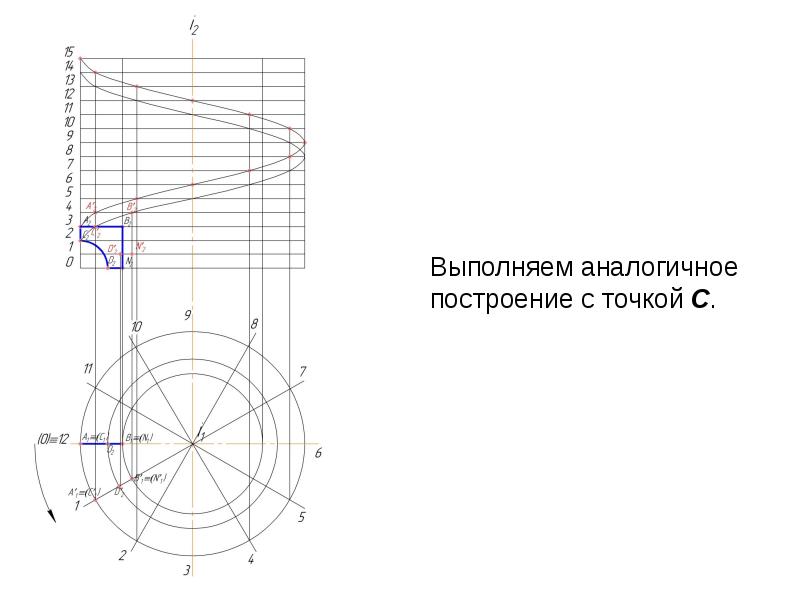

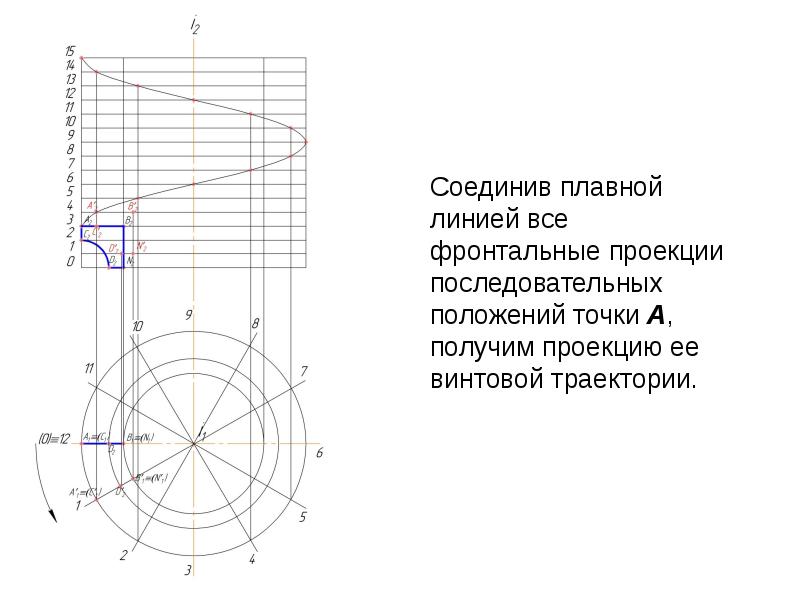

Конструирование сложной винтовой поверхности, слайд №11
Описание слайда:

Слайд 12


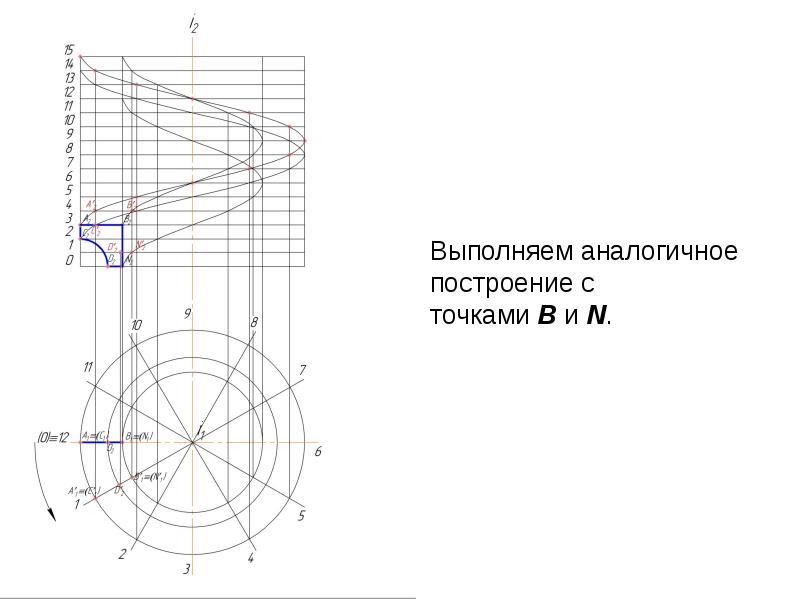

Конструирование сложной винтовой поверхности, слайд №12
Описание слайда:

Слайд 13


Конструирование сложной винтовой поверхности, слайд №13
Описание слайда:

Слайд 14


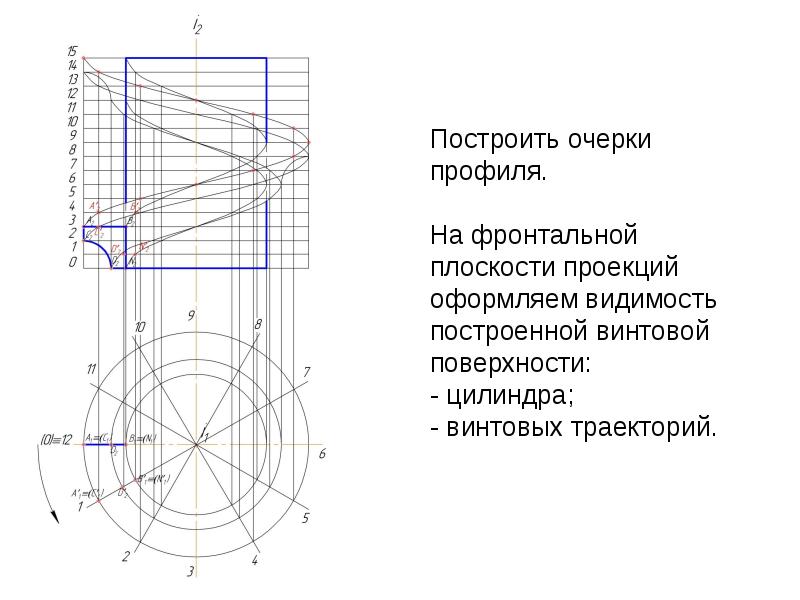

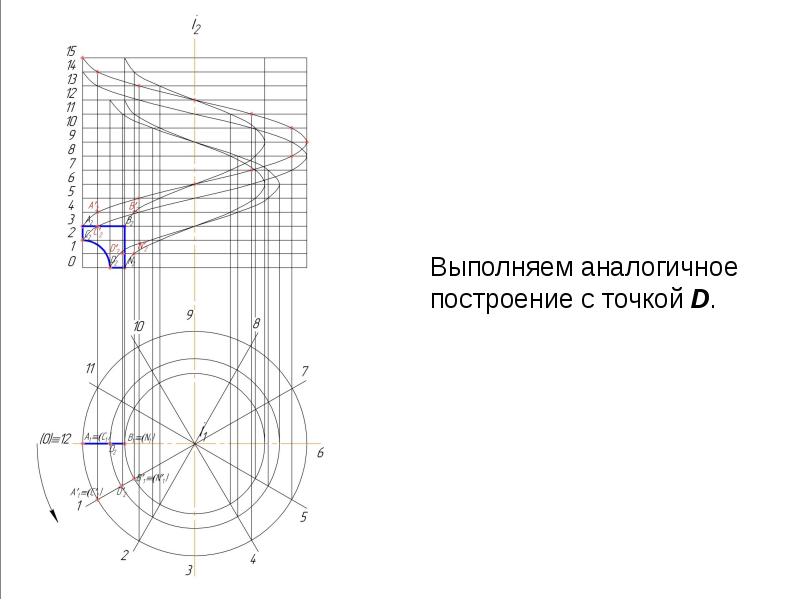

Конструирование сложной винтовой поверхности, слайд №14
Описание слайда:

Слайд 15


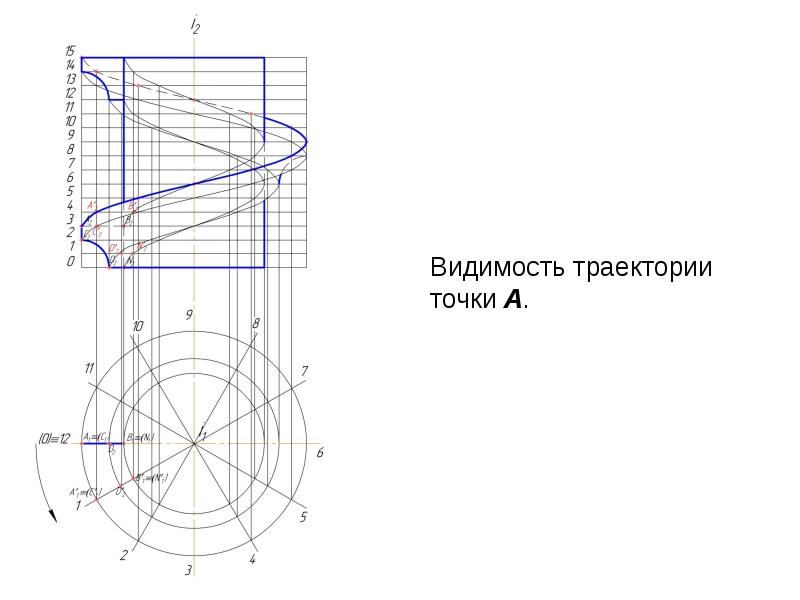

Конструирование сложной винтовой поверхности, слайд №15
Описание слайда:

Слайд 16


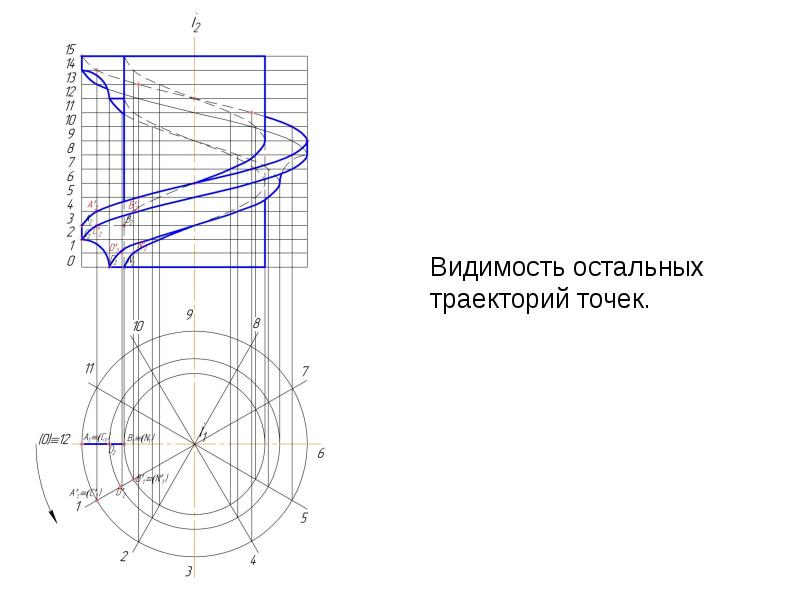

Конструирование сложной винтовой поверхности, слайд №16
Описание слайда:

Слайд 17


Конструирование сложной винтовой поверхности, слайд №17
Описание слайда:

Слайд 18


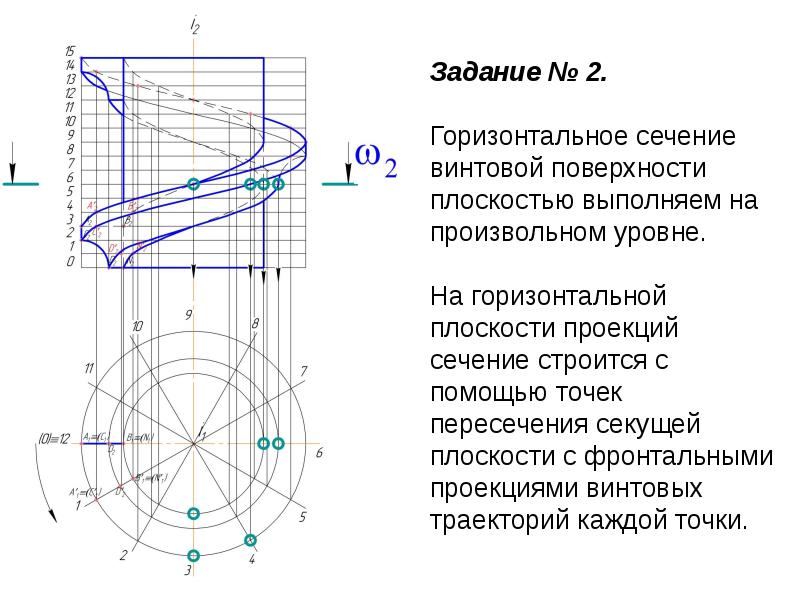

Конструирование сложной винтовой поверхности, слайд №18
Описание слайда:

Слайд 19


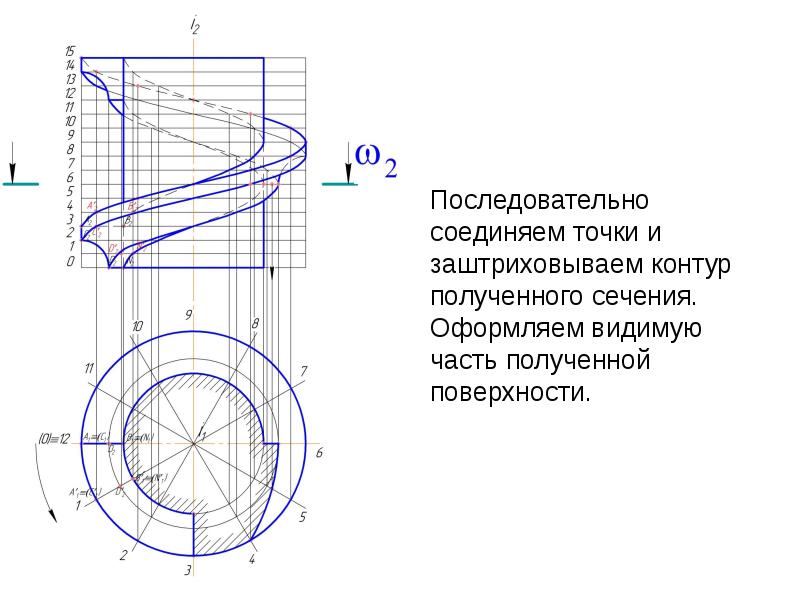

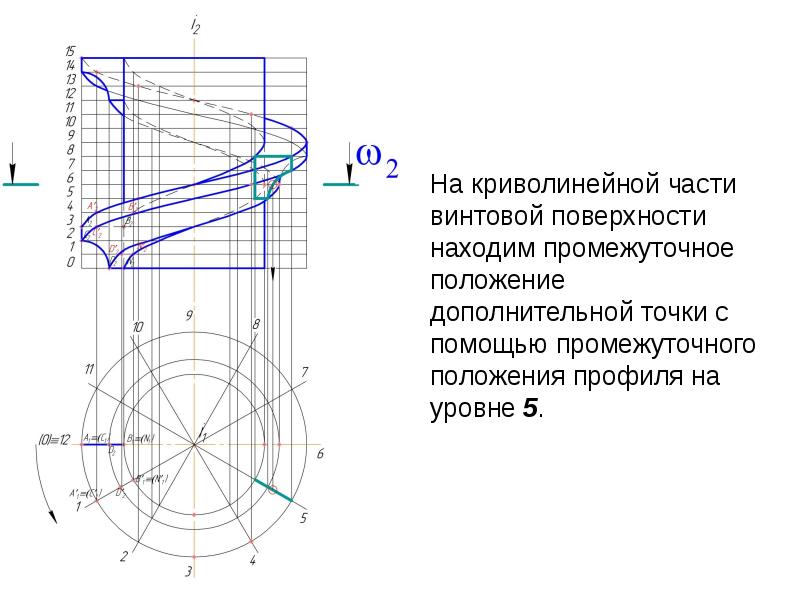

Конструирование сложной винтовой поверхности, слайд №19
Описание слайда:

Слайд 20


Конструирование сложной винтовой поверхности, слайд №20
Описание слайда:

Слайд 21


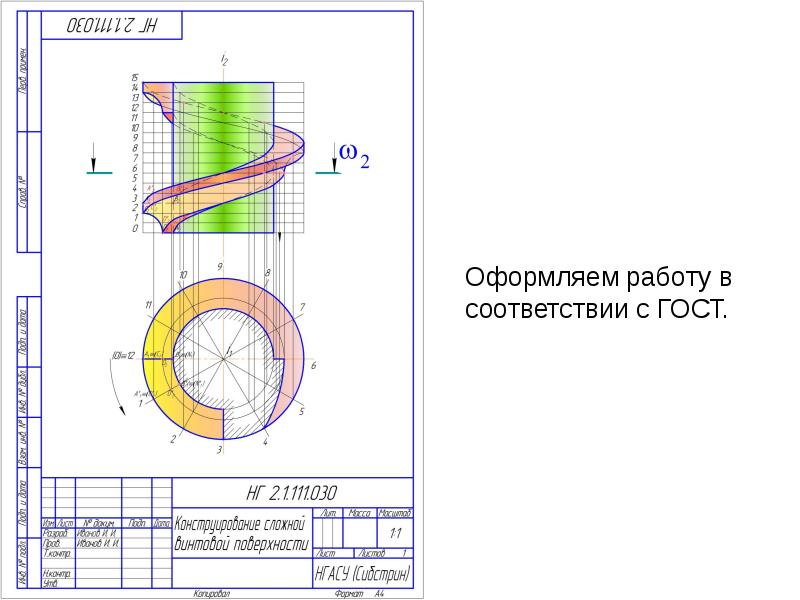

Конструирование сложной винтовой поверхности, слайд №21
Описание слайда:
