Вы можете ознакомиться и скачать презентацию на тему Конструкционные материалы на основе легких металлов: сплавы алюминия. Доклад-сообщение содержит 49 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

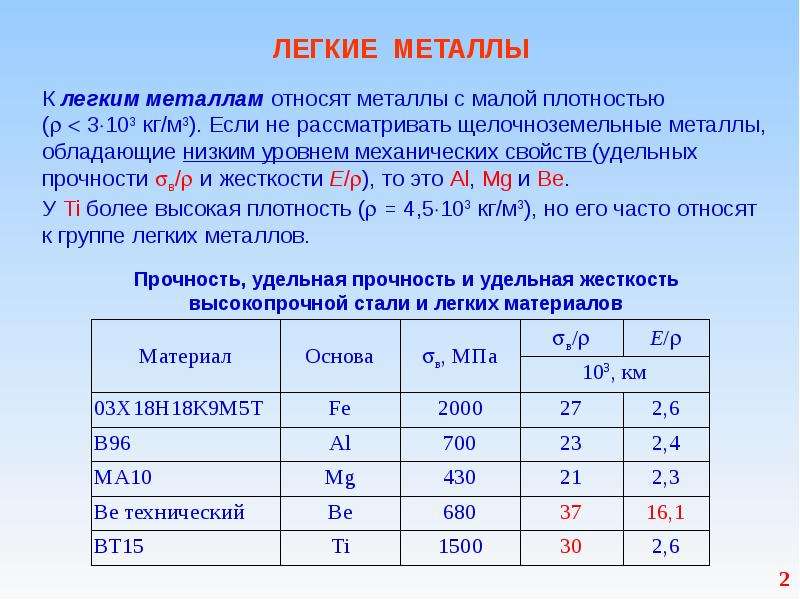

ЛЕГКИЕ МЕТАЛЛЫ

Слайд 3

Описание слайда:

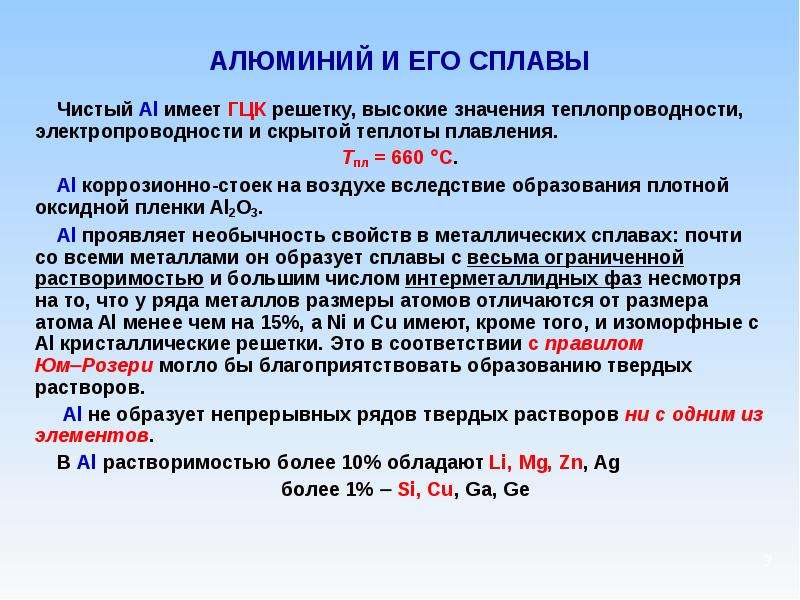

АЛЮМИНИЙ И ЕГО СПЛАВЫ Чистый Al имеет ГЦК решетку, высокие значения теплопроводности, электропроводности и скрытой теплоты плавления. Тпл = 660 С. Al коррозионно-стоек на воздухе вследствие образования плотной оксидной пленки Al2O3. Al проявляет необычность свойств в металлических сплавах: почти со всеми металлами он образует сплавы с весьма ограниченной растворимостью и большим числом интерметаллидных фаз несмотря на то, что у ряда металлов размеры атомов отличаются от размера атома Al менее чем на 15%, а Ni и Сu имеют, кроме того, и изоморфные с Al кристаллические решетки. Это в соответствии с правилом ЮмРозери могло бы благоприятствовать образованию твердых растворов. Al не образует непрерывных рядов твердых растворов ни с одним из элементов. В Al растворимостью более 10% обладают Li, Mg, Zn, Ag более 1%  Si, Cu, Ga, Ge

Слайд 4

Описание слайда:

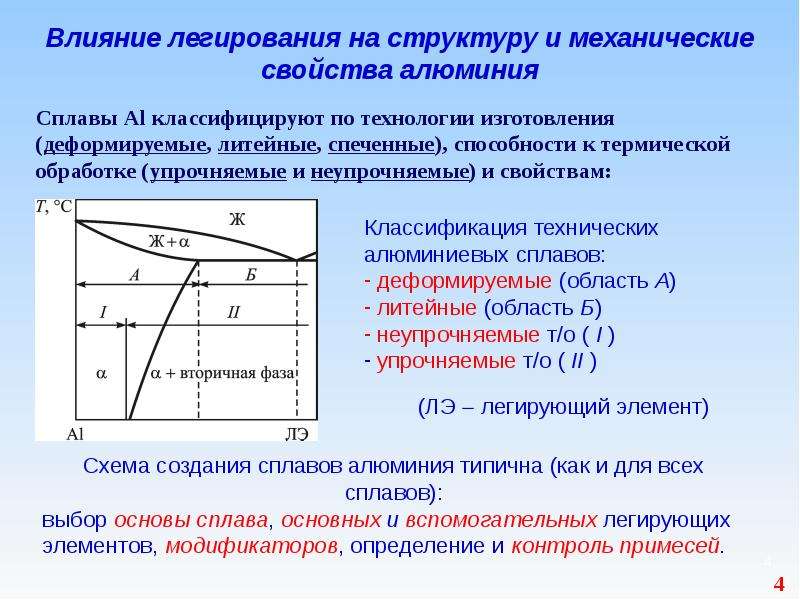

Сплавы Al классифицируют по технологии изготовления (деформируемые, литейные, спеченные), способности к термической обработке (упрочняемые и неупрочняемые) и свойствам:

Слайд 5

Описание слайда:

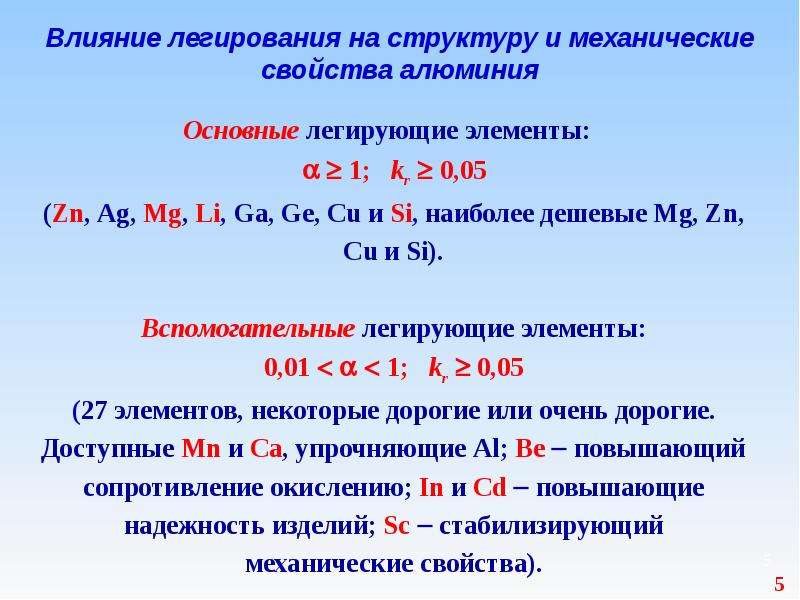

Основные легирующие элементы:   1; kr  0,05 (Zn, Ag, Mg, Li, Ga, Ge, Сu и Si, наиболее дешевые Mg, Zn, Сu и Si). Вспомогательные легирующие элементы: 0,01    1; kr  0,05 (27 элементов, некоторые дорогие или очень дорогие. Доступные Мn и Са, упрочняющие Al; Be  повышающий сопротивление окислению; In и Cd  повышающие надежность изделий; Sc  стабилизирующий механические свойства).

Слайд 6

Описание слайда:

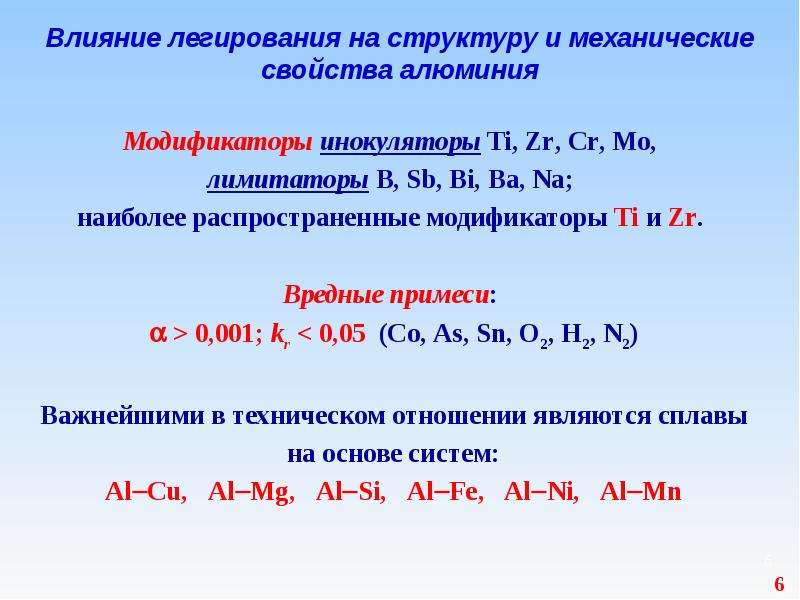

Модификаторы инокуляторы Ti, Zr, Cr, Мо, лимитаторы В, Sb, Bi, Ba, Na; наиболее распространенные модификаторы Ti и Zr. Вредные примеси:  > 0,001; kr < 0,05 (Cо, As, Sn, О2, Н2, N2) Важнейшими в техническом отношении являются сплавы на основе систем: AlCu, AlMg, AlSi, AlFe, AlNi, AlMn
