Вы можете ознакомиться и скачать презентацию на тему Контроль качества лабораторных измерений. ВЛК: Контроль стабильности. Контрольные карты Ч. 5. Кафедра профилактической медици. Доклад-сообщение содержит 26 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Контроль качества лабораторных измерений. ВЛК: Контроль стабильности. Контрольные карты Ч. 5. Кафедра профилактической медицины и охраны здоровья СЗГМУ им. И.И. Мечникова

Слайд 2

Описание слайда:

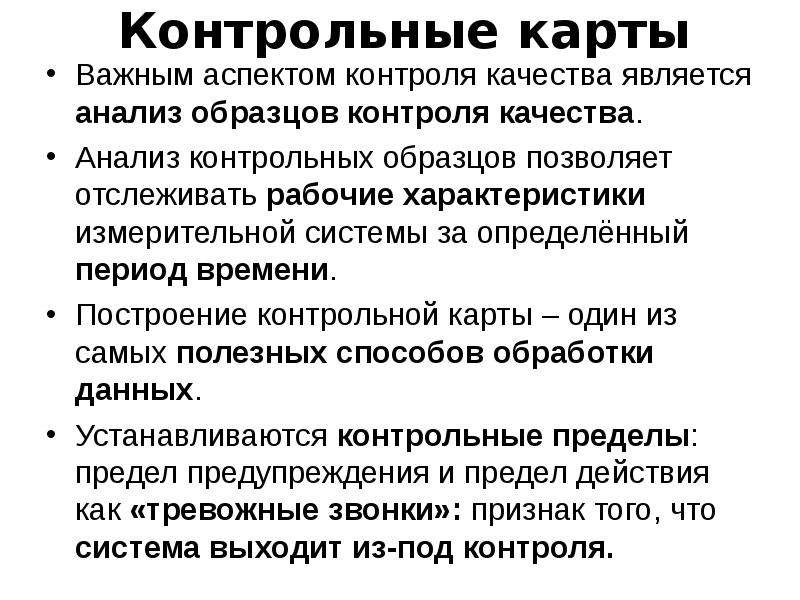

Контрольные карты Важным аспектом контроля качества является анализ образцов контроля качества. Анализ контрольных образцов позволяет отслеживать рабочие характеристики измерительной системы за определённый период времени. Построение контрольной карты – один из самых полезных способов обработки данных. Устанавливаются контрольные пределы: предел предупреждения и предел действия как «тревожные звонки»: признак того, что система выходит из-под контроля.

Слайд 3

Описание слайда:

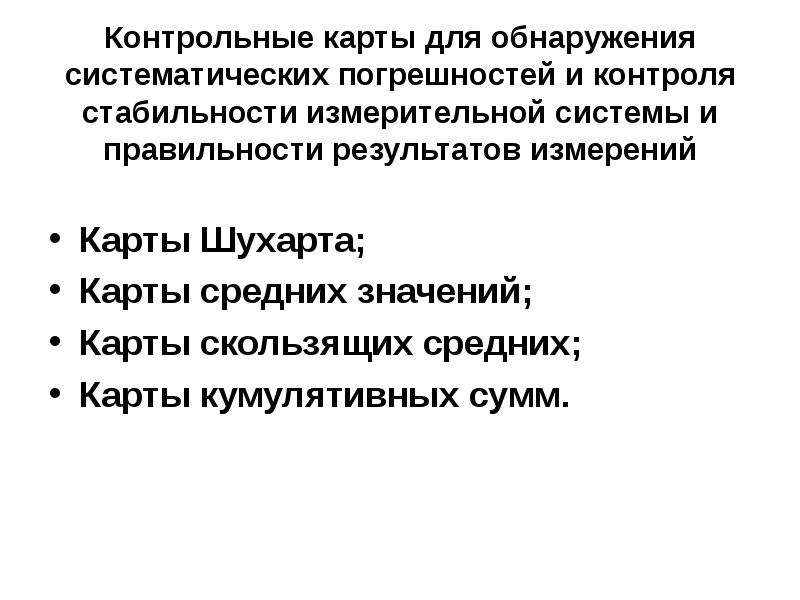

Контрольные карты для обнаружения систематических погрешностей и контроля стабильности измерительной системы и правильности результатов измерений Карты Шухарта; Карты средних значений; Карты скользящих средних; Карты кумулятивных сумм.

Слайд 4

Описание слайда:

Контрольная карта – график, на который наносят значения любых измеренных величин во временной последовательности, например, результаты последовательных измерений контрольного образца. Контрольная карта – график, на который наносят значения любых измеренных величин во временной последовательности, например, результаты последовательных измерений контрольного образца. По этому графику легко отслеживаются естественные флуктуации значений измеряемой величины, вызванными случайными погрешностями метода.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Карты Шухарта, демонстрирующие 4 типа данных: а) данные с нормальной вариацией; б) данные смещены относительно целевого значения; в) постепенное смещение (дрейф); г) ступенчатое изменение.

Слайд 10

Описание слайда:

Если на карту Шухарта наносят средние значения, то положение пределов действия и предупреждения определяют, исходя не из стандартного отклонения σ, а из стандартного отклонения среднего арифметического Поэтому пределы предупреждения и действия – в положениях и

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

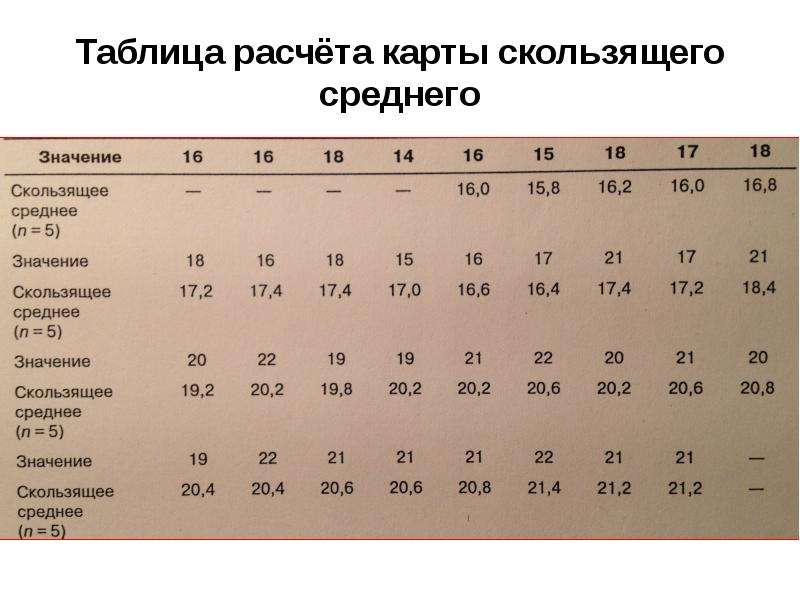

Карты скользящего среднего Усреднение проводят, как правило, по 4-м последовательным величинам (n = 4): 1 шаг: усредняются результаты первых 4-х измерений – 1, 2, 3, 4, значение наносится на график в виде 1-й точки: 2-й шаг: усредняются результаты вторых 4-х измерений – 2, 3, 4, 5, значение наносится на график в виде 2-й точки: 3-й шаг: усредняются результаты третьих 4-х измерений – 3, 4, 5, 6, значение наносится на график в виде 3-й точки:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Карта скользящего среднего (n = 4)

Слайд 15

Описание слайда:

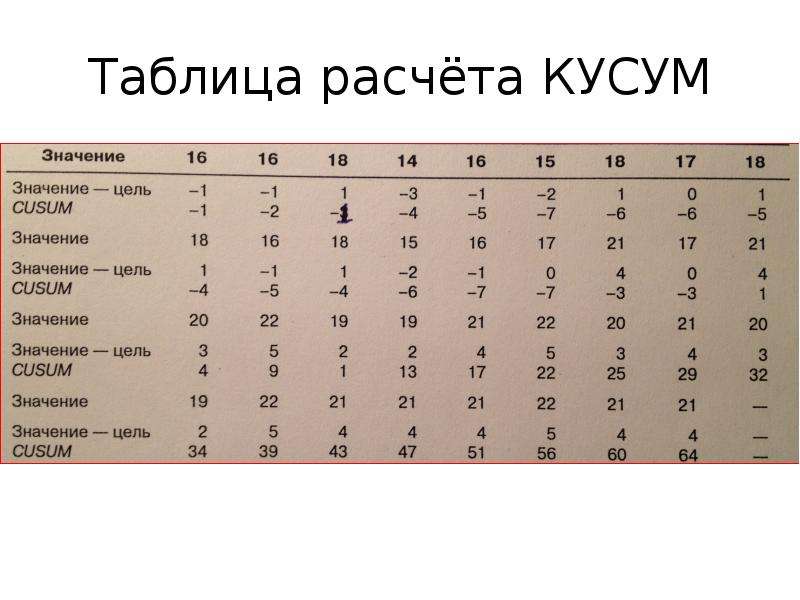

Карты кумулятивных сумм – по ГОСТ Р 50779-45-2002 Схема расчёта и построения карты КУСУМ: 1) Для каждого нового измерения рассчитывают разность между результатом измерения или и опорным значением T 2) затем складывают её с промежуточной суммой. Так получают новую промежуточную сумму
