Вы можете ознакомиться и скачать презентацию на тему Контроль потребления электроэнергии. Доклад-сообщение содержит 10 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Контроль потребления электроэнергии. Контроль потребления электроэнергии. Структура системы контроля потребления электрической энергии и состав измерительных средств, как правило, соответствуют структуре электроснабжения предприятия.

Слайд 2

Описание слайда:

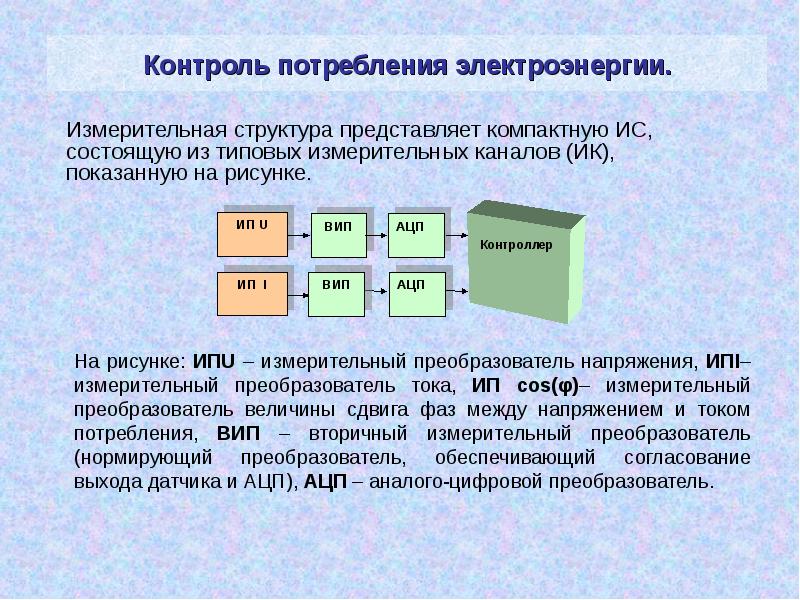

Измерительная структура представляет компактную ИС, состоящую из типовых измерительных каналов (ИК), показанную на рисунке. Измерительная структура представляет компактную ИС, состоящую из типовых измерительных каналов (ИК), показанную на рисунке.

Слайд 3

Описание слайда:

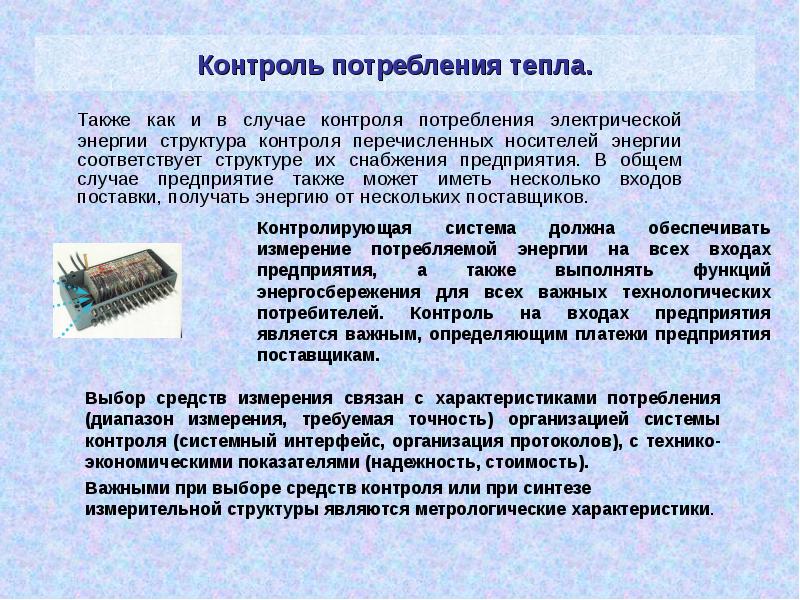

Также как и в случае контроля потребления электрической энергии структура контроля перечисленных носителей энергии соответствует структуре их снабжения предприятия. В общем случае предприятие также может иметь несколько входов поставки, получать энергию от нескольких поставщиков. Также как и в случае контроля потребления электрической энергии структура контроля перечисленных носителей энергии соответствует структуре их снабжения предприятия. В общем случае предприятие также может иметь несколько входов поставки, получать энергию от нескольких поставщиков.

Слайд 4

Описание слайда:

Структура компактной ИС - схема с подающей и обратной трубой показана на рисунке. Структура компактной ИС - схема с подающей и обратной трубой показана на рисунке.

Слайд 5

Описание слайда:

Количество потребляемого тепла определяется контроллером с помощью выражения Количество потребляемого тепла определяется контроллером с помощью выражения Wт = m1(h1-h2), где: m1 - масса носителя (m1 = (V π D2/4) t ρ(T1, P1) = Q1 ρ(T1, P1)), V – скорость теплоносителя, D – диаметр трубопровода, t – время, ρ – плотность теплоносителя, h1 и h2 – энтальпия теплоносителя на входе и выходе (h1 = f(T1, P1), h2 = f(T2, P2)).

Слайд 6

Описание слайда:

С целью повышения качества ТП, предотвращения аварийных ситуаций и нежелательных воздействий на окружающую природную среду (ОПС) создаются локальные ИС контроля его параметров. С целью повышения качества ТП, предотвращения аварийных ситуаций и нежелательных воздействий на окружающую природную среду (ОПС) создаются локальные ИС контроля его параметров.
