Слайд 1

Описание слайда:

ООО «Ингортех», Екатеринбург

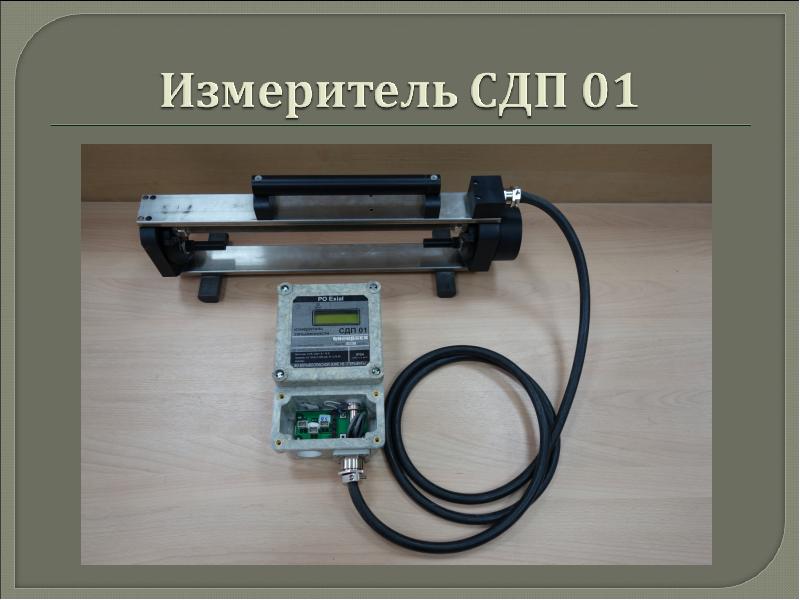

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

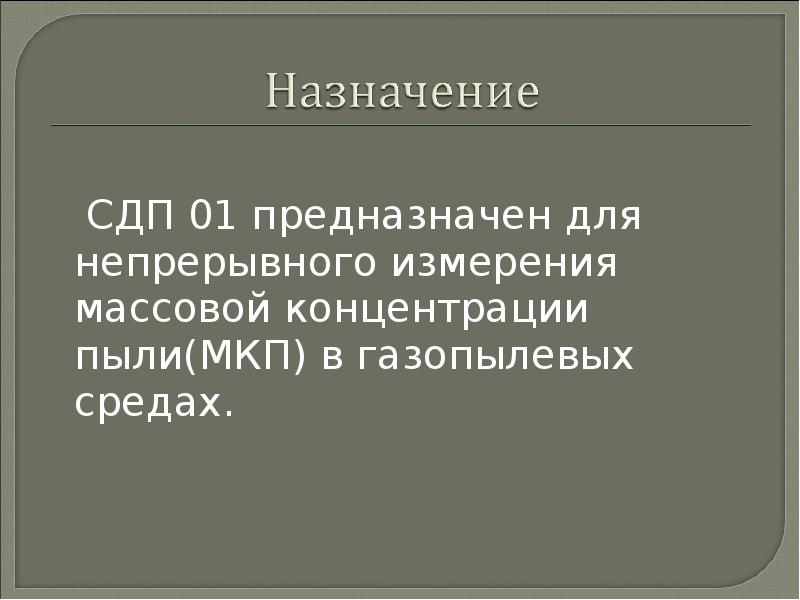

СДП 01 предназначен для непрерывного измерения массовой концентрации пыли(МКП) в газопылевых средах. СДП 01 предназначен для непрерывного измерения массовой концентрации пыли(МКП) в газопылевых средах.

Слайд 4

Описание слайда:

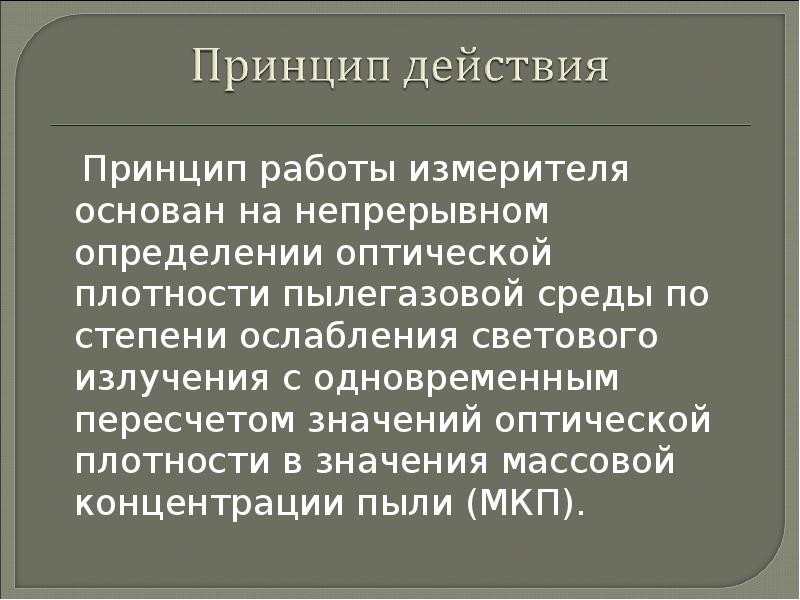

Принцип работы измерителя основан на непрерывном определении оптической плотности пылегазовой среды по степени ослабления светового излучения с одновременным пересчетом значений оптической плотности в значения массовой концентрации пыли (МКП). Принцип работы измерителя основан на непрерывном определении оптической плотности пылегазовой среды по степени ослабления светового излучения с одновременным пересчетом значений оптической плотности в значения массовой концентрации пыли (МКП).

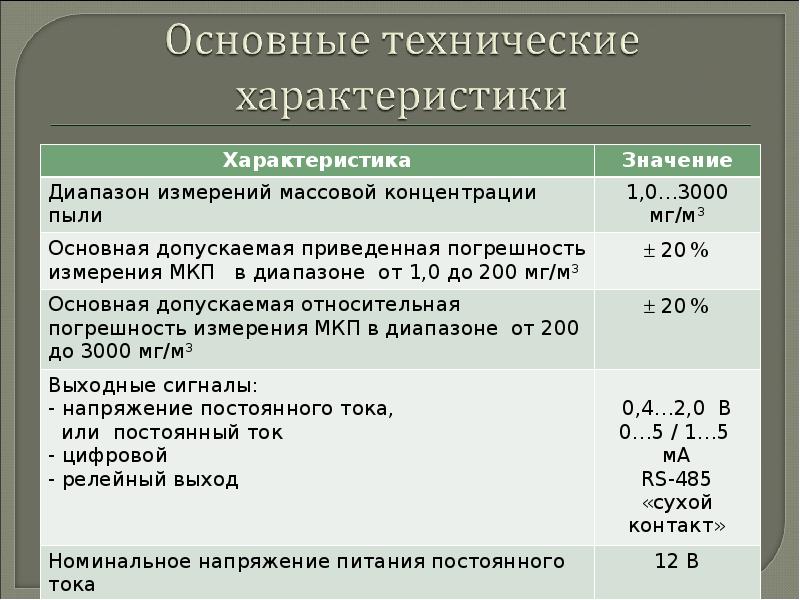

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

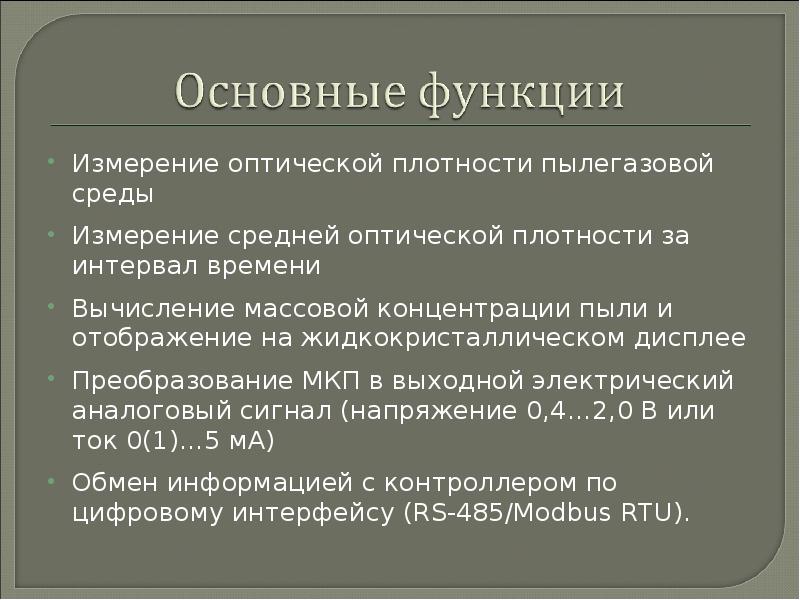

Измерение оптической плотности пылегазовой среды Измерение оптической плотности пылегазовой среды Измерение средней оптической плотности за интервал времени Вычисление массовой концентрации пыли и отображение на жидкокристаллическом дисплее Преобразование МКП в выходной электрический аналоговый сигнал (напряжение 0,4…2,0 В или ток 0(1)…5 мА) Обмен информацией с контроллером по цифровому интерфейсу (RS-485/Modbus RTU).

Слайд 7

Описание слайда:

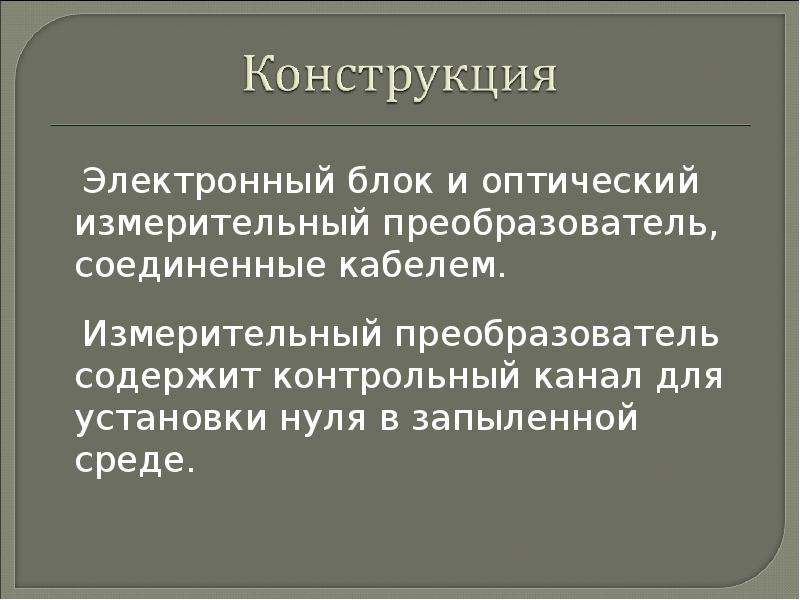

Электронный блок и оптический измерительный преобразователь, соединенные кабелем. Электронный блок и оптический измерительный преобразователь, соединенные кабелем. Измерительный преобразователь содержит контрольный канал для установки нуля в запыленной среде.

Слайд 8

Описание слайда:

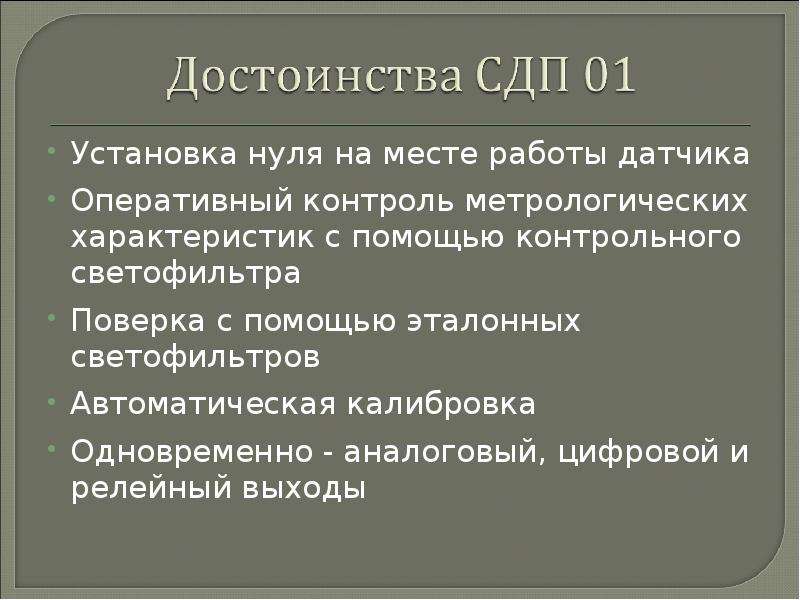

Установка нуля на месте работы датчика Установка нуля на месте работы датчика Оперативный контроль метрологических характеристик с помощью контрольного светофильтра Поверка с помощью эталонных светофильтров Автоматическая калибровка Одновременно - аналоговый, цифровой и релейный выходы
