Конусность и уклон Лекция №4 Предмет «Инженерная графика» Преподаватель Пушкарева Роза Васильевна

Слайд 2

Описание слайда:

Во многих деталях машин используются уклоны и конусность. Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Уклон. Определение уклона Уклон это отклонение прямой линии от вертикального или горизонтального положения. Вершина знака уклона должна быть направлена в сторону наклона поверхности детали. Знак и размерное число располагают параллельно направлению, по отношению к которому задан уклон. Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Слайд 5

Описание слайда:

Уклоном прямой линии ВС относительно АВ называется отношение i = h/ι = tgα.

Слайд 6

Описание слайда:

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Слайд 7

Описание слайда:

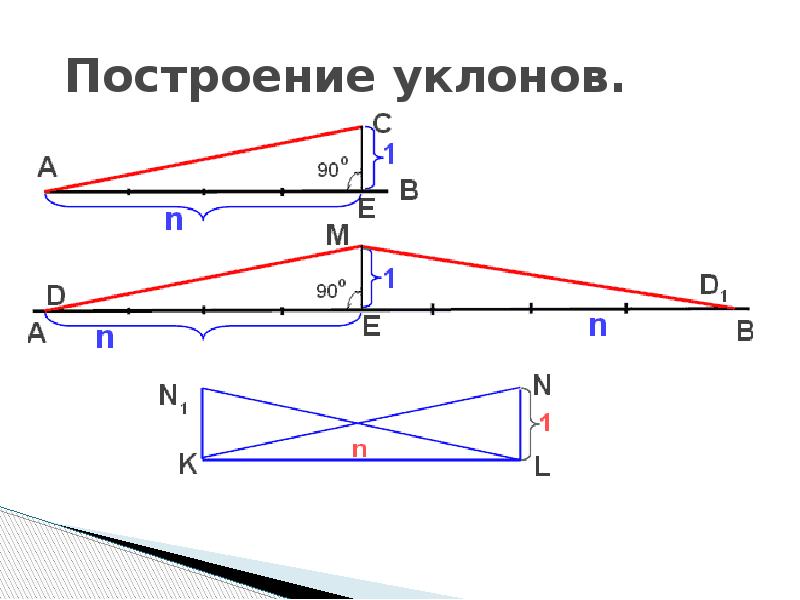

Построение уклонов.

Слайд 8

Описание слайда:

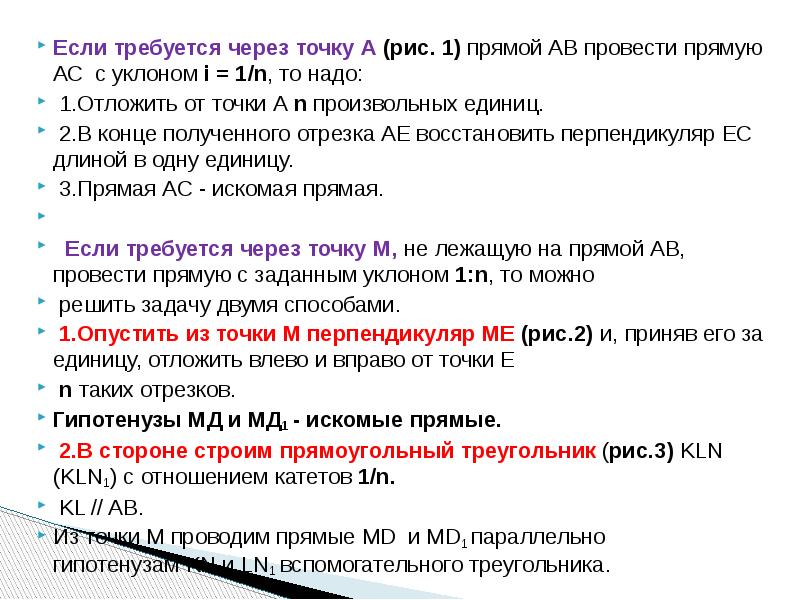

Если требуется через точку А (рис. 1) прямой АВ провести прямую АС с уклоном i = 1/n, то надо: Если требуется через точку А (рис. 1) прямой АВ провести прямую АС с уклоном i = 1/n, то надо: 1.Отложить от точки А n произвольных единиц. 2.В конце полученного отрезка АЕ восстановить перпендикуляр ЕС длиной в одну единицу. 3.Прямая АС - искомая прямая. Если требуется через точку М, не лежащую на прямой АВ, провести прямую с заданным уклоном 1:n, то можно решить задачу двумя способами. 1.Опустить из точки М перпендикуляр МЕ (рис.2) и, приняв его за единицу, отложить влево и вправо от точки Е n таких отрезков. Гипотенузы МД и МД1 - искомые прямые. 2.В стороне строим прямоугольный треугольник (рис.3) KLN (KLN1) с отношением катетов 1/n. KL // AB. Из точки М проводим прямые MD и MD1 параллельно гипотенузам KN и LN1 вспомогательного треугольника.

Слайд 9

Описание слайда:

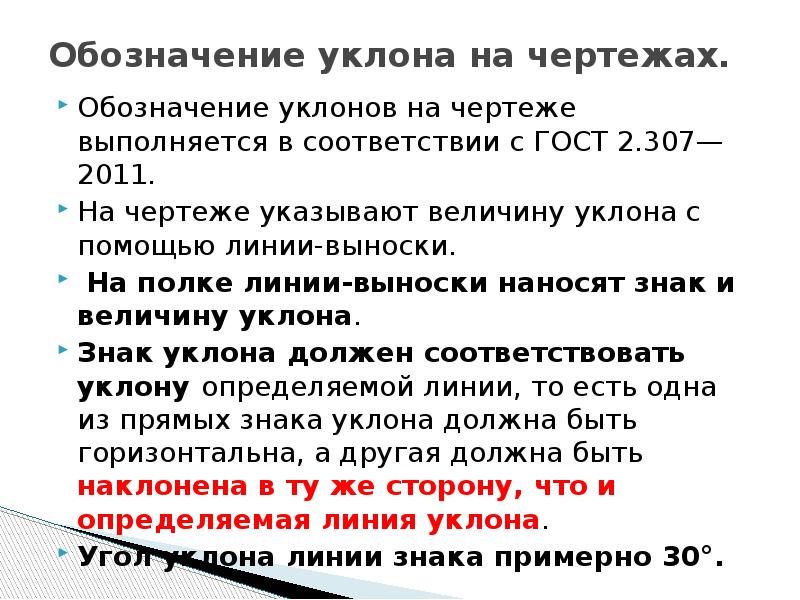

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—2011. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Слайд 10

Описание слайда:

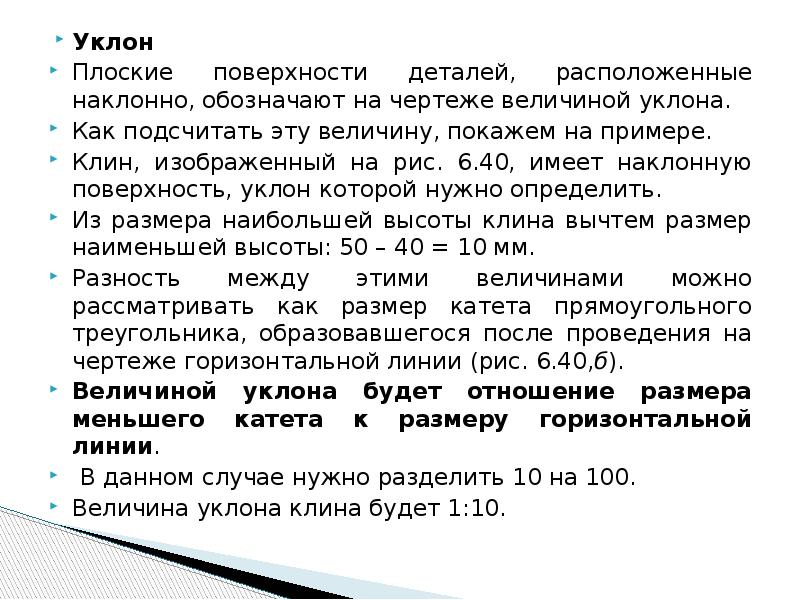

Уклон Уклон Плоские поверхности деталей, расположенные наклонно, обозначают на чертеже величиной уклона. Как подсчитать эту величину, покажем на примере. Клин, изображенный на рис. 6.40, имеет наклонную поверхность, уклон которой нужно определить. Из размера наибольшей высоты клина вычтем размер наименьшей высоты: 50 – 40 = 10 мм. Разность между этими величинами можно рассматривать как размер катета прямоугольного треугольника, образовавшегося после проведения на чертеже горизонтальной линии (рис. 6.40,б). Величиной уклона будет отношение размера меньшего катета к размеру горизонтальной линии. В данном случае нужно разделить 10 на 100. Величина уклона клина будет 1:10.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Если требуется изобразить на чертеже поверхность определенного уклона, например 3:20, вычерчивают прямоугольный треугольник, у которого один из катетов составляет три единицы длины, а второй – 20 таких же единиц (рис. 6.41). Если требуется изобразить на чертеже поверхность определенного уклона, например 3:20, вычерчивают прямоугольный треугольник, у которого один из катетов составляет три единицы длины, а второй – 20 таких же единиц (рис. 6.41).

Слайд 13

Описание слайда:

При вычерчивании деталей или при их разметке для построения линии по заданному уклону приходится проводить вспомогательные линии. При вычерчивании деталей или при их разметке для построения линии по заданному уклону приходится проводить вспомогательные линии. Например, чтобы провести линию, уклон которой 1:4, через концевую точку вертикальной линии (рис. 6.42), отрезок прямой линии длиной 10 мм следует принять за единицу длины и отложить на продолжении горизонтальной линии четыре такие единицы (т.е. 40 мм). Затем через крайнее деление и верхнюю точку отрезка провести прямую линию.

Слайд 14

Описание слайда:

Конусность Конусностью называется отношение разности диаметров двух нормальных сечений кругового конуса к расстоянию между ними. K = (D - d)/ι = 2tgα. K = 2i.

Слайд 15

Описание слайда:

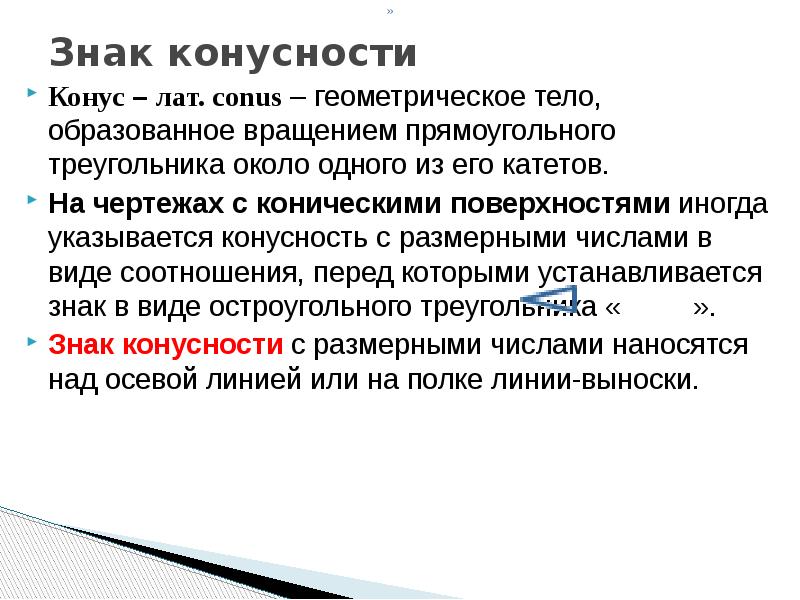

Знак конусности Конус – лат. conus – геометрическое тело, образованное вращением прямоугольного треугольника около одного из его катетов. На чертежах с коническими поверхностями иногда указывается конусность c размерными числами в виде соотношения, перед которыми устанавливается знак в виде остроугольного треугольника « ». Знак конусности с размерными числами наносятся над осевой линией или на полке линии-выноски.

Слайд 16

Описание слайда:

Примеры обозначения конусностей

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Например, если известны размеры D = 30 мм, d = 20 мм и L = 70 мм, то Например, если известны размеры D = 30 мм, d = 20 мм и L = 70 мм, то Если известны конусность К, диаметр одного из оснований конуса d и длина конуса L, можно определить второй диаметр конуса. Например, К = 1:7, d = 20 мм и L = 70 мм D находят по формуле: D = КL + d= 1:7 × 70 + 20 = 30 мм

Слайд 19

Описание слайда:

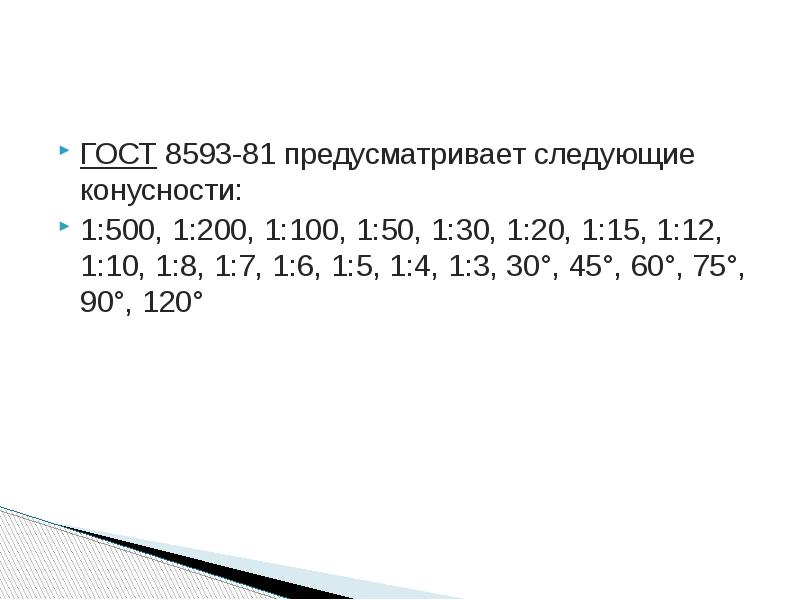

ГОСТ 8593-81 предусматривает следующие конусности: 1:500, 1:200, 1:100, 1:50, 1:30, 1:20, 1:15, 1:12, 1:10, 1:8, 1:7, 1:6, 1:5, 1:4, 1:3, 30°, 45°, 60°, 75°, 90°, 120°
