Кривые линии Линии занимают особое положение в начертательной геометрии – с их помощью можно создать наглядные модели многих процессов и решать научные и инженерные задачи. Линии могут быть пространственными и плоскими. Пространственные линии – линии, все точки которых не принадлежат одной плоскости. Плоские линии – линии, все точки которой принадлежат одной плоскости. Порядок линии определяется наибольшим числом точек ее пересечения с плоскостью. Простейшей линией является прямая.

Слайд 2

Описание слайда:

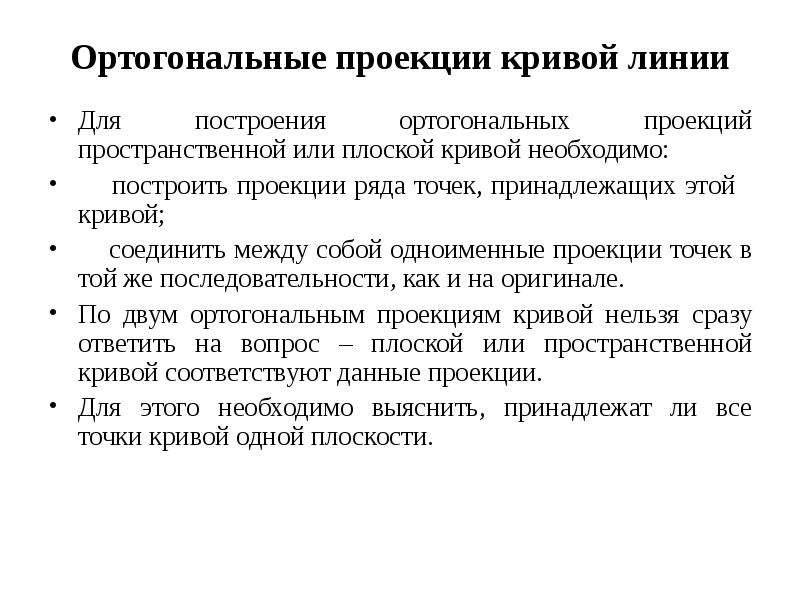

Ортогональные проекции кривой линии Для построения ортогональных проекций пространственной или плоской кривой необходимо: построить проекции ряда точек, принадлежащих этой кривой; соединить между собой одноименные проекции точек в той же последовательности, как и на оригинале. По двум ортогональным проекциям кривой нельзя сразу ответить на вопрос – плоской или пространственной кривой соответствуют данные проекции. Для этого необходимо выяснить, принадлежат ли все точки кривой одной плоскости.

Слайд 3

Описание слайда:

Если принадлежат – кривая плоская. Если не принадлежат – кривая пространственная.

Слайд 4

Описание слайда:

Свойства кривых инвариантные относительно ортогонального проецирования При построении ортогональных проекций кривых необходимо знать свойства этих кривых, которые сохраняются (относятся к инвариантным) при проецировании: 1. Касательные к кривой проецируются в касательные к ее проекциям. При проецировании плоских кривых справедливы будут еще следующие свойства: 2. Порядок проекции кривой равен порядку самой кривой. 3. Число точек самопересечения проекций равно числу точек самопересечения самой кривой. Случаи, когда касательная проецируется в точку (свойство 1), а плоская кривая в прямую (свойства 2 и 3), не учитываются.

Слайд 5

Описание слайда:

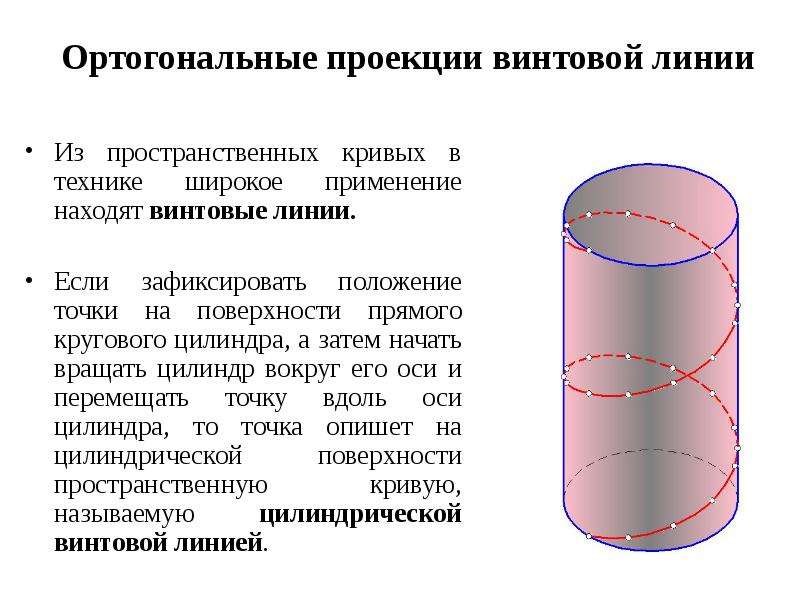

Ортогональные проекции винтовой линии Из пространственных кривых в технике широкое применение находят винтовые линии. Если зафиксировать положение точки на поверхности прямого кругового цилиндра, а затем начать вращать цилиндр вокруг его оси и перемещать точку вдоль оси цилиндра, то точка опишет на цилиндрической поверхности пространственную кривую, называемую цилиндрической винтовой линией.

Слайд 6

Описание слайда:

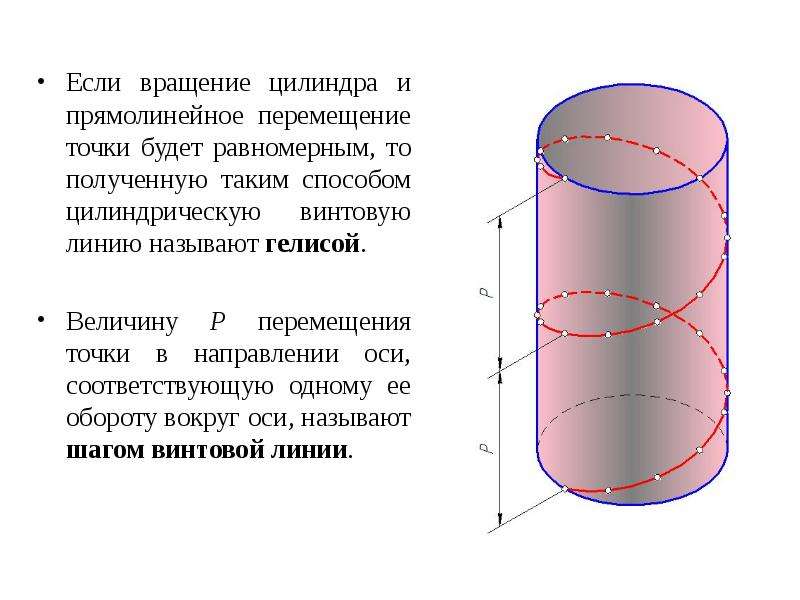

Если вращение цилиндра и прямолинейное перемещение точки будет равномерным, то полученную таким способом цилиндрическую винтовую линию называют гелисой. Если вращение цилиндра и прямолинейное перемещение точки будет равномерным, то полученную таким способом цилиндрическую винтовую линию называют гелисой. Величину Р перемещения точки в направлении оси, соответствующую одному ее обороту вокруг оси, называют шагом винтовой линии.

Слайд 7

Описание слайда:

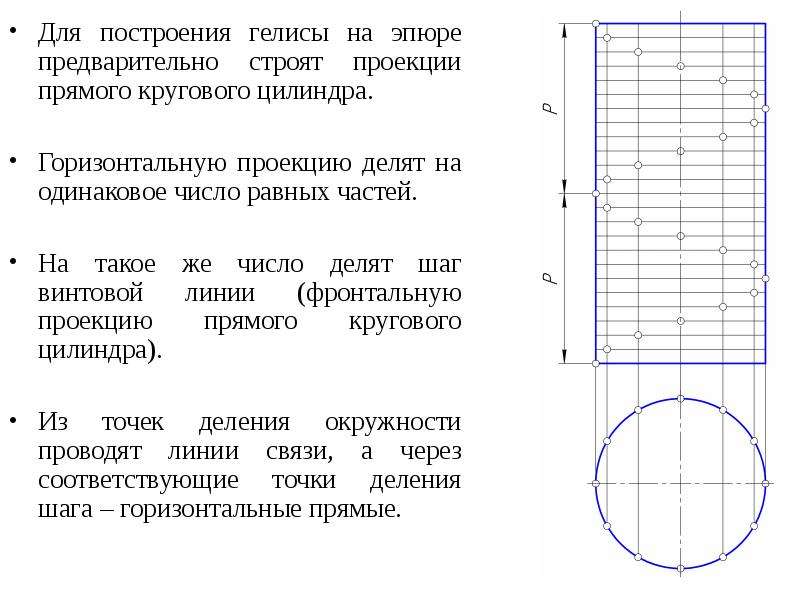

Для построения гелисы на эпюре предварительно строят проекции прямого кругового цилиндра. Для построения гелисы на эпюре предварительно строят проекции прямого кругового цилиндра. Горизонтальную проекцию делят на одинаковое число равных частей. На такое же число делят шаг винтовой линии (фронтальную проекцию прямого кругового цилиндра). Из точек деления окружности проводят линии связи, а через соответствующие точки деления шага – горизонтальные прямые.

Слайд 8

Описание слайда:

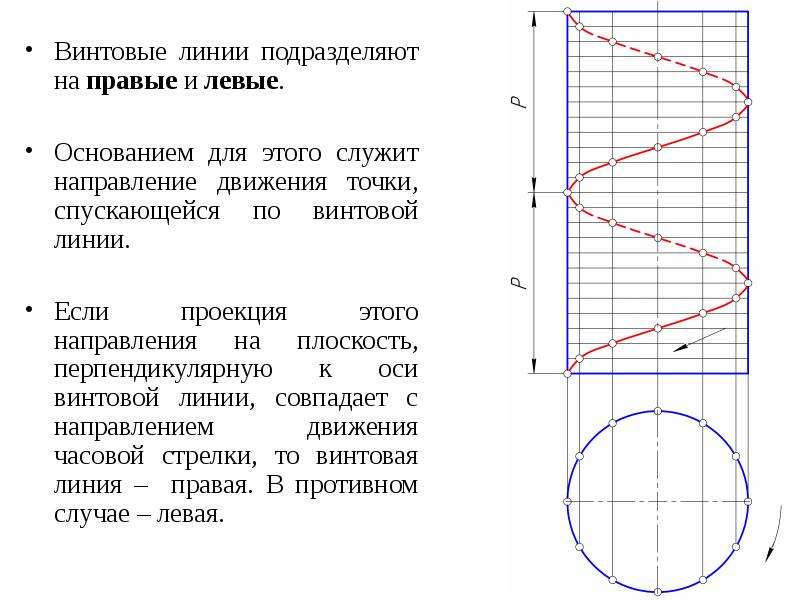

Винтовые линии подразделяют на правые и левые. Винтовые линии подразделяют на правые и левые. Основанием для этого служит направление движения точки, спускающейся по винтовой линии. Если проекция этого направления на плоскость, перпендикулярную к оси винтовой линии, совпадает с направлением движения часовой стрелки, то винтовая линия – правая. В противном случае – левая.

Слайд 9

Описание слайда:

Если точка перемещается равномерно по образующей прямого кругового конуса, а образующая совершает равномерное вращательное движение вокруг оси конуса, то траекторией точки является коническая винтовая линия.

Слайд 10

Описание слайда:

Развертка поверхностей Если поверхность может быть совмещена с плоскостью без разрывов и склеивания, то такую поверхность называют развертывающейся, а полученную плоскую фигуру – ее разверткой. К группе развертывающихся поверхностей могут быть отнесены только линейчатые поверхности, которые имеют пересекающиеся смежные образующие – торсы (цилиндрическая поверхность, коническая поверхность, поверхность с ребром возврата). Построение разверток имеет большое практическое применение, так как позволяет изготавливать разнообразные изделия из листового материала путем его изгибания.

Слайд 11

Описание слайда:

Основные свойства развертки поверхностей 1. Длины двух соответствующих линий поверхности и ее развертки равны между собой. Следствием чего является: Замкнутая линия на поверхности и соответствующая ей линия на развертке ограничивают одинаковую площадь. 2. Угол между линиями на поверхности равен углу между соответствующими им линиями на развертке. 3. Прямой на поверхности соответствует также прямая на развертке. 4. Параллельным прямым на поверхности соответствуют также параллельные прямые на развертке.

Слайд 12

Описание слайда:

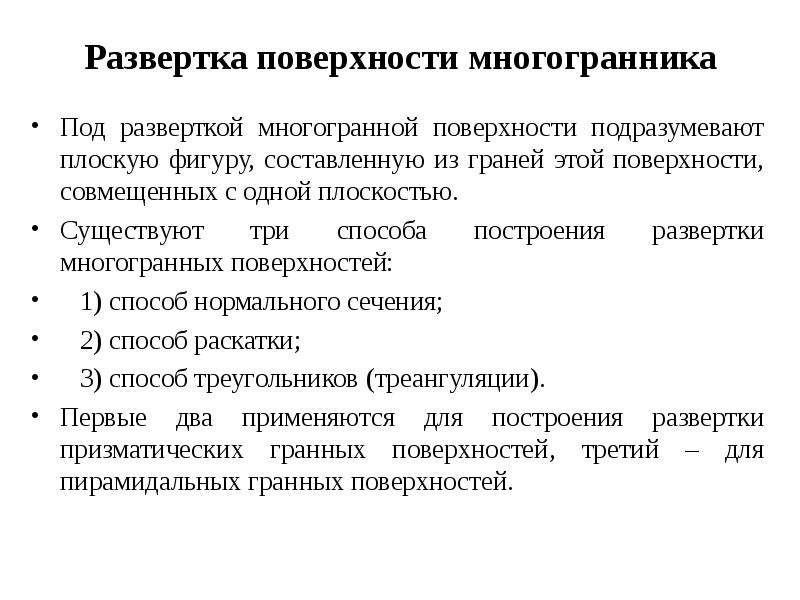

Развертка поверхности многогранника Под разверткой многогранной поверхности подразумевают плоскую фигуру, составленную из граней этой поверхности, совмещенных с одной плоскостью. Существуют три способа построения развертки многогранных поверхностей: 1) способ нормального сечения; 2) способ раскатки; 3) способ треугольников (треангуляции). Первые два применяются для построения развертки призматических гранных поверхностей, третий – для пирамидальных гранных поверхностей.

Слайд 13

Описание слайда:

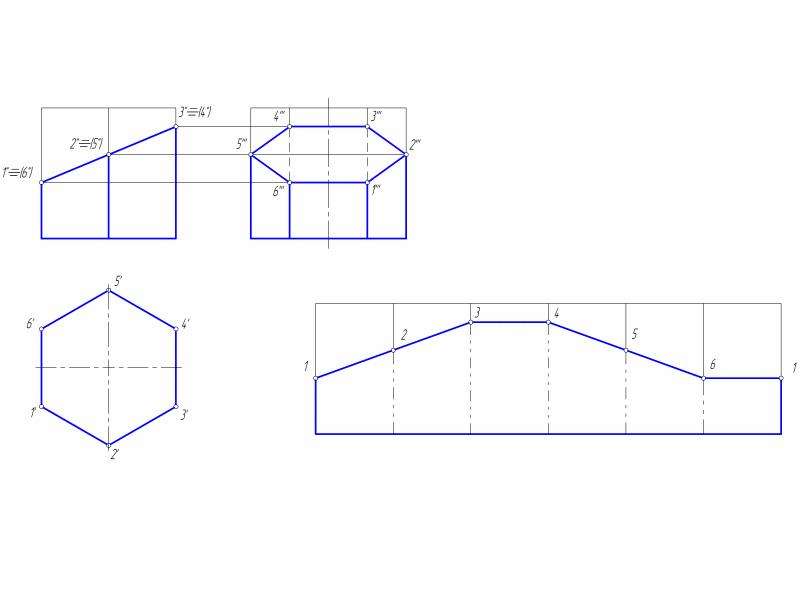

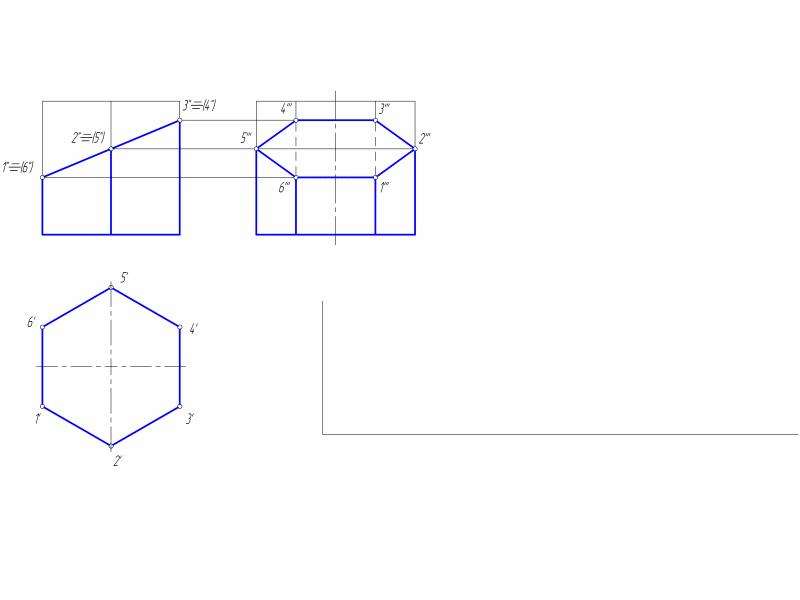

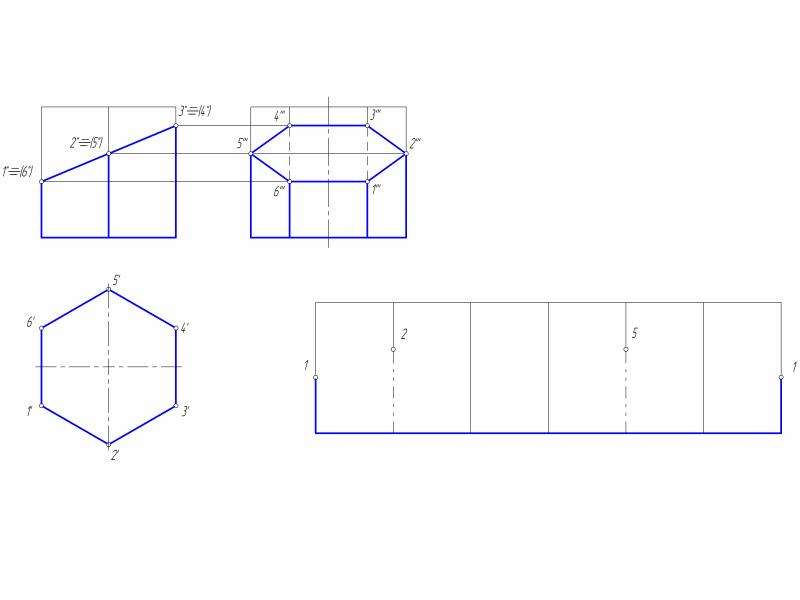

Построение развертки боковой поверхности призмы

Слайд 14

Описание слайда:

Так как дана правильная шестигранная призма, то боковые грани – равные между собой прямоугольники. Так как дана правильная шестигранная призма, то боковые грани – равные между собой прямоугольники. Развертка боковой поверхности такой призмы – прямоугольник, длина которого = периметру нижнего основания, ширина = высоте призмы.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

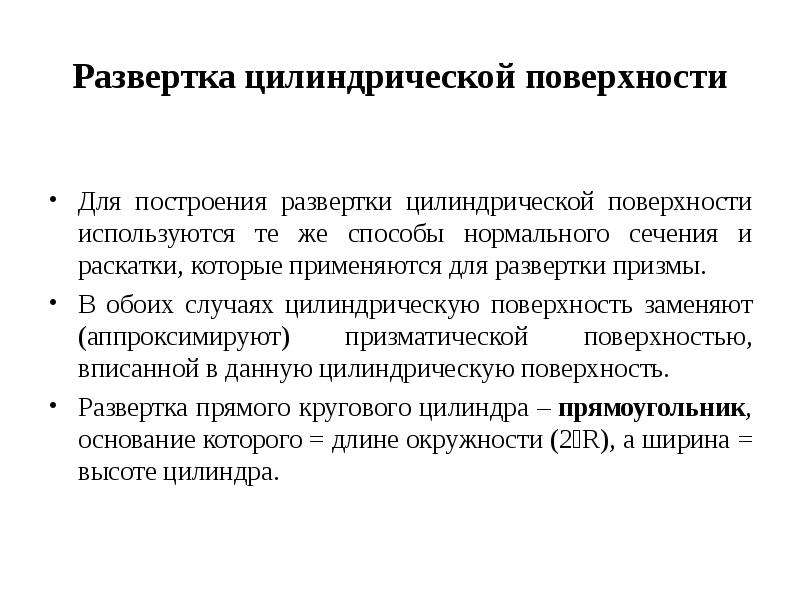

Развертка цилиндрической поверхности Для построения развертки цилиндрической поверхности используются те же способы нормального сечения и раскатки, которые применяются для развертки призмы. В обоих случаях цилиндрическую поверхность заменяют (аппроксимируют) призматической поверхностью, вписанной в данную цилиндрическую поверхность. Развертка прямого кругового цилиндра – прямоугольник, основание которого = длине окружности (2R), а ширина = высоте цилиндра.

Слайд 24

Описание слайда:

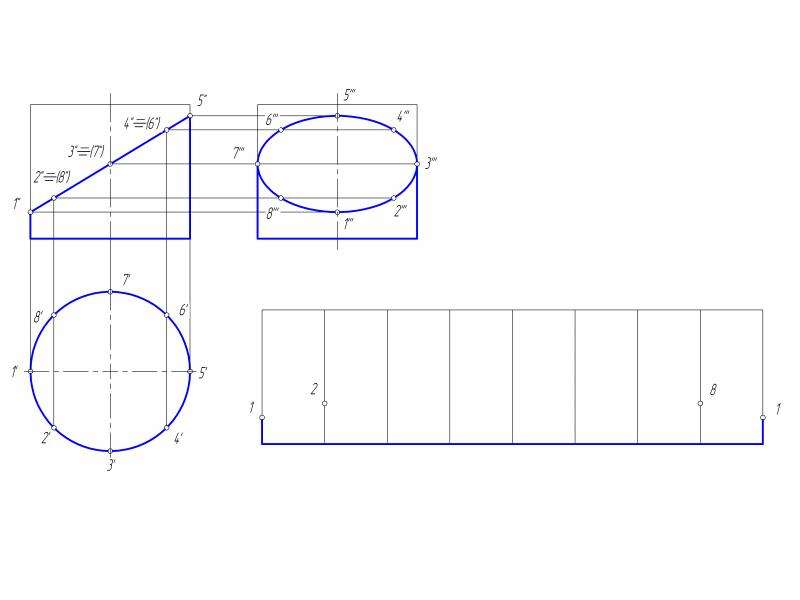

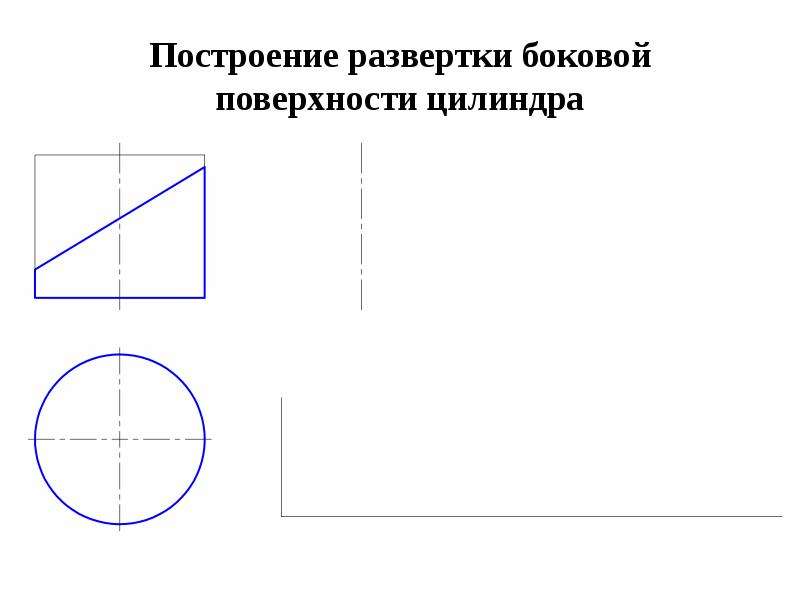

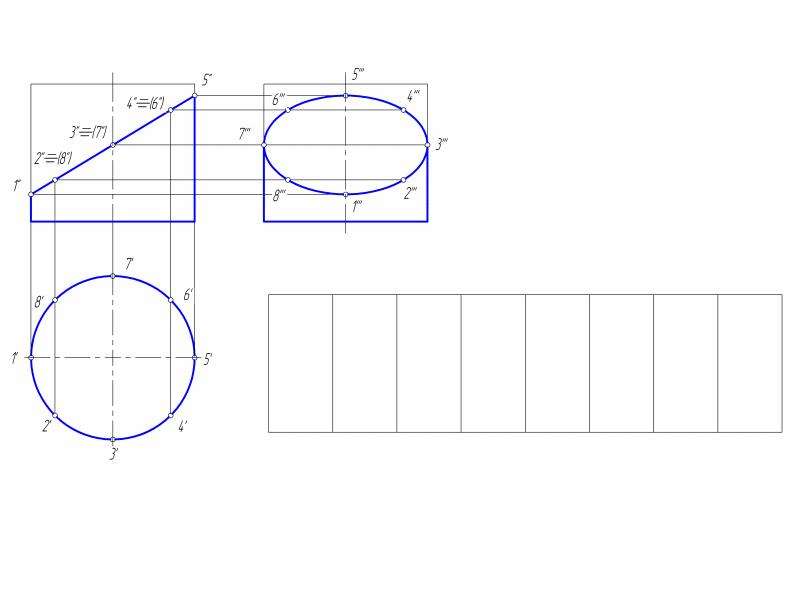

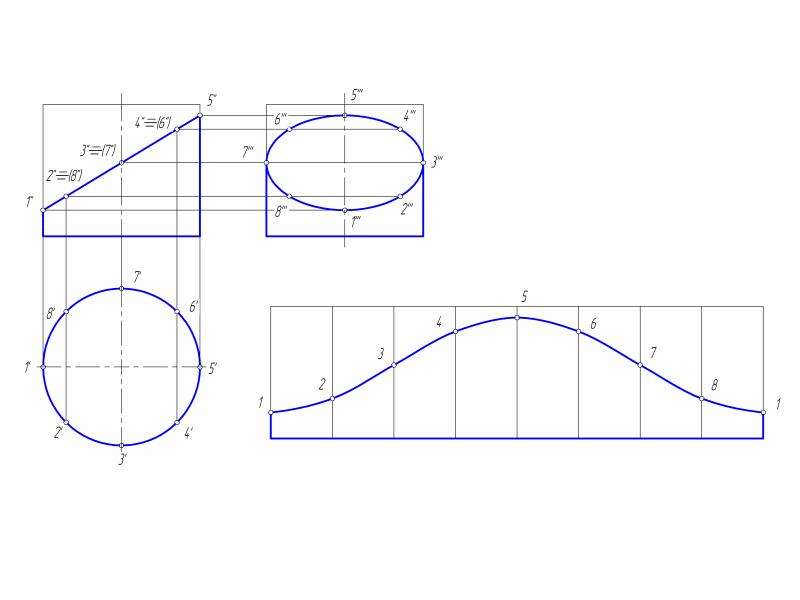

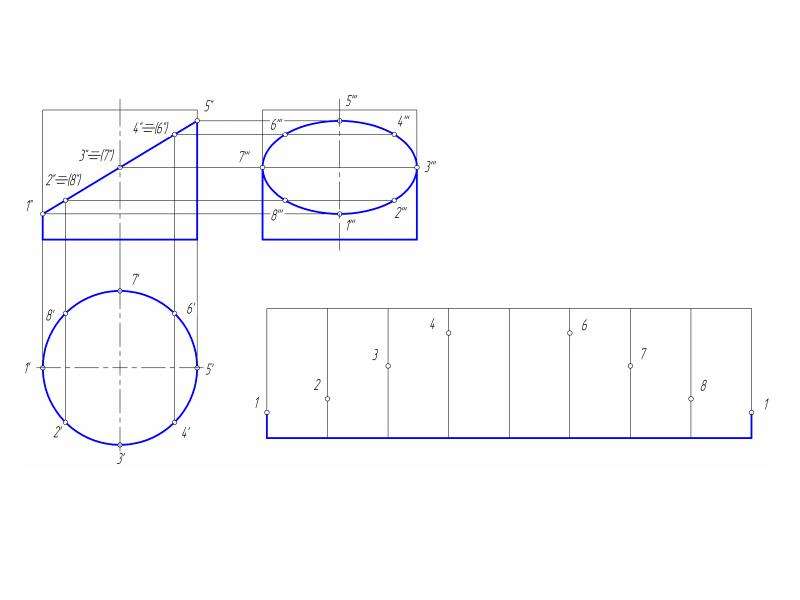

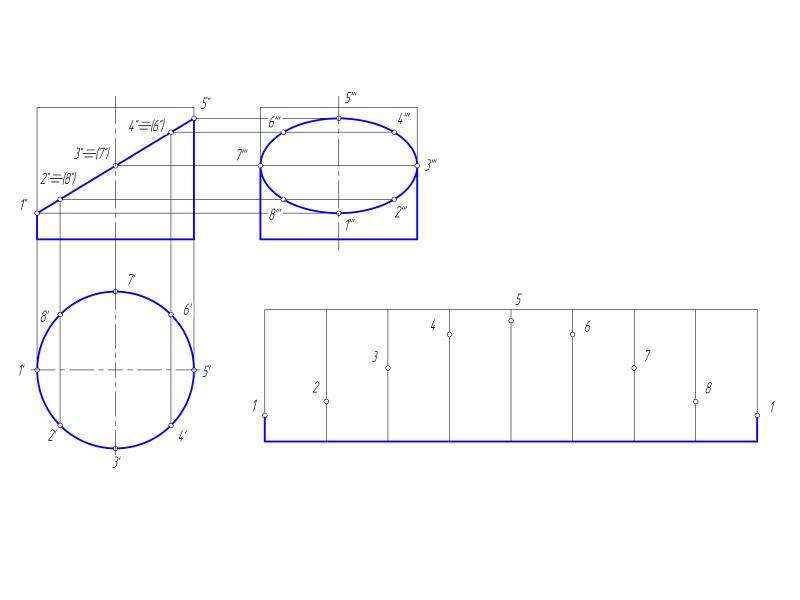

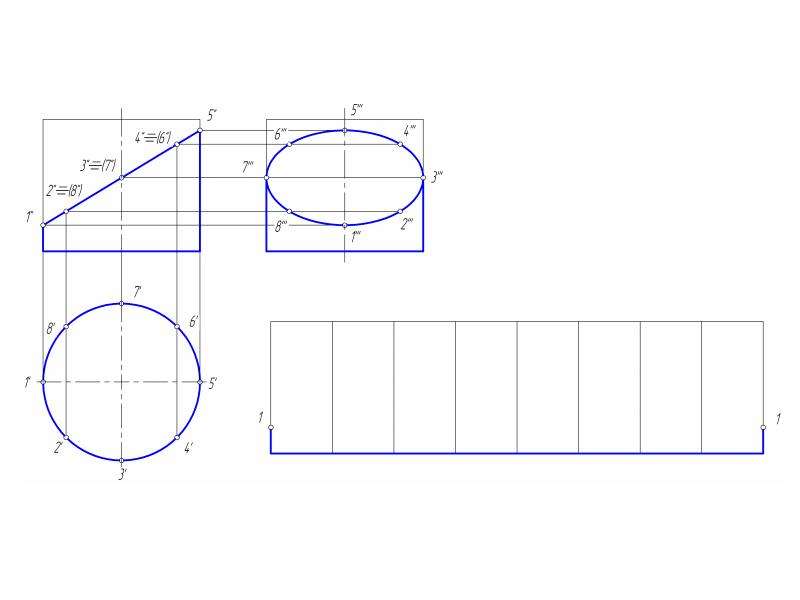

Построение развертки боковой поверхности цилиндра

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Развертка поверхности пирамиды Развертка боковой поверхности пирамиды представляет собой плоскую фигуру, состоящую из треугольников – граней пирамиды. Поэтому построение развертки поверхности пирамиды сводится к определению натуральной величины ребер пирамиды и построению по трем сторонам треугольников – граней пирамиды. Натуральную величину ребер пирамиды можно найти любым способом (способ прямоугольного треугольника, способ вращения, переменой плоскостей проекций).

Слайд 37

Описание слайда:

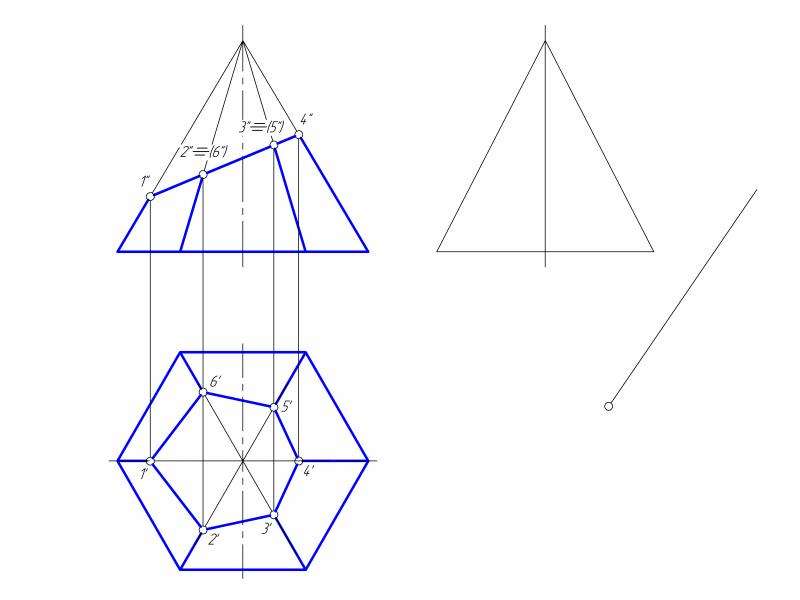

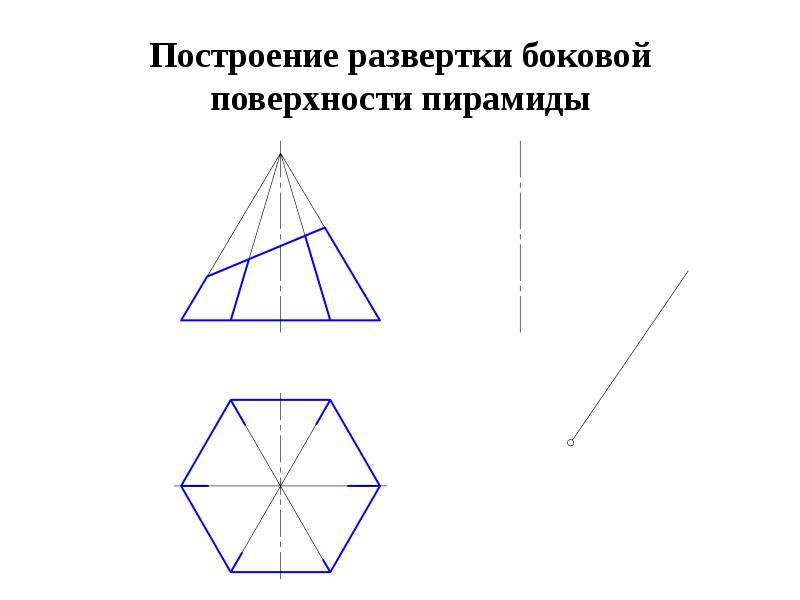

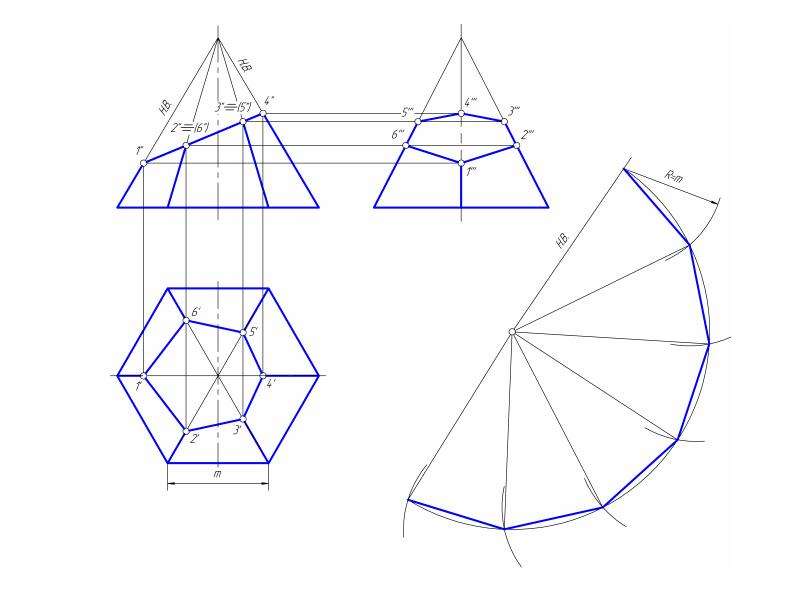

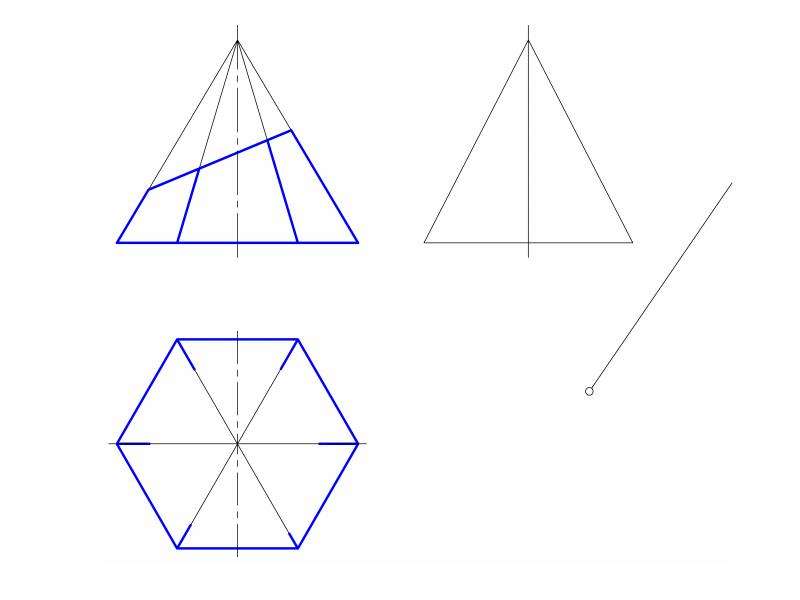

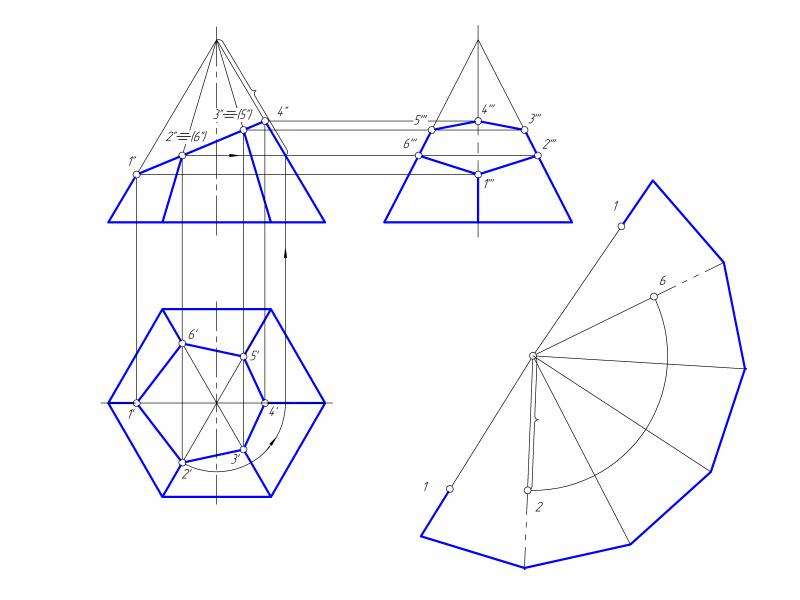

Построение развертки боковой поверхности пирамиды

Слайд 38

Описание слайда:

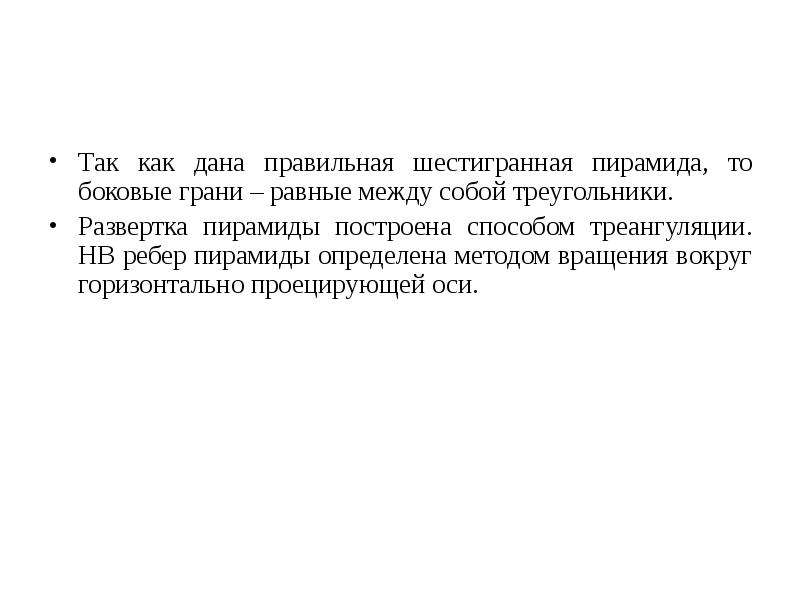

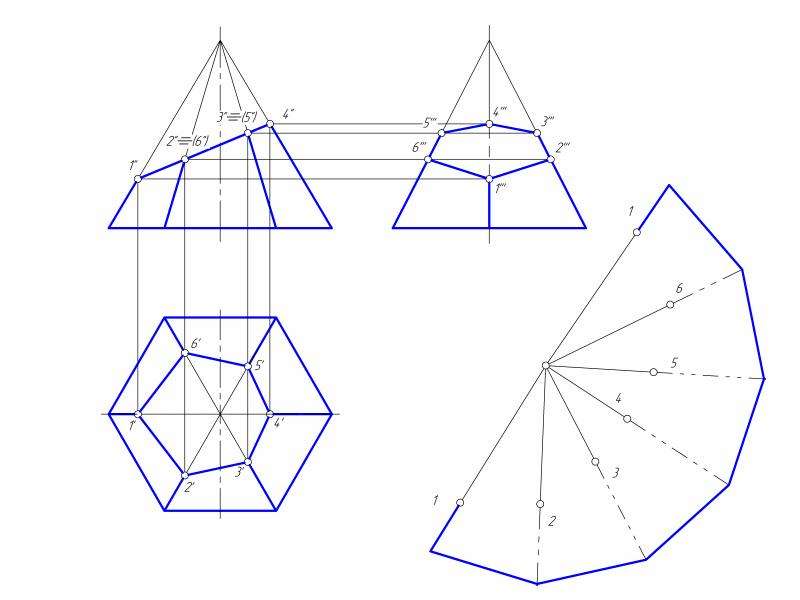

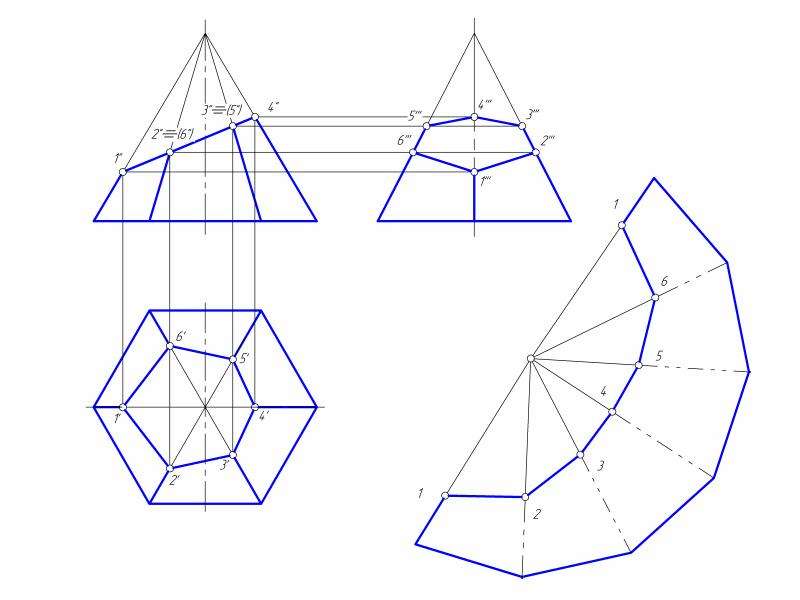

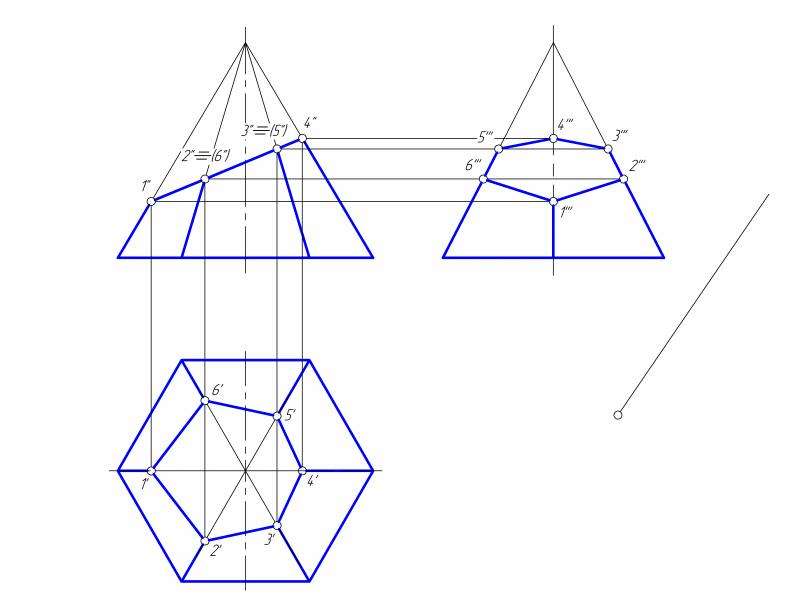

Так как дана правильная шестигранная пирамида, то боковые грани – равные между собой треугольники. Так как дана правильная шестигранная пирамида, то боковые грани – равные между собой треугольники. Развертка пирамиды построена способом треангуляции. НВ ребер пирамиды определена методом вращения вокруг горизонтально проецирующей оси.

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

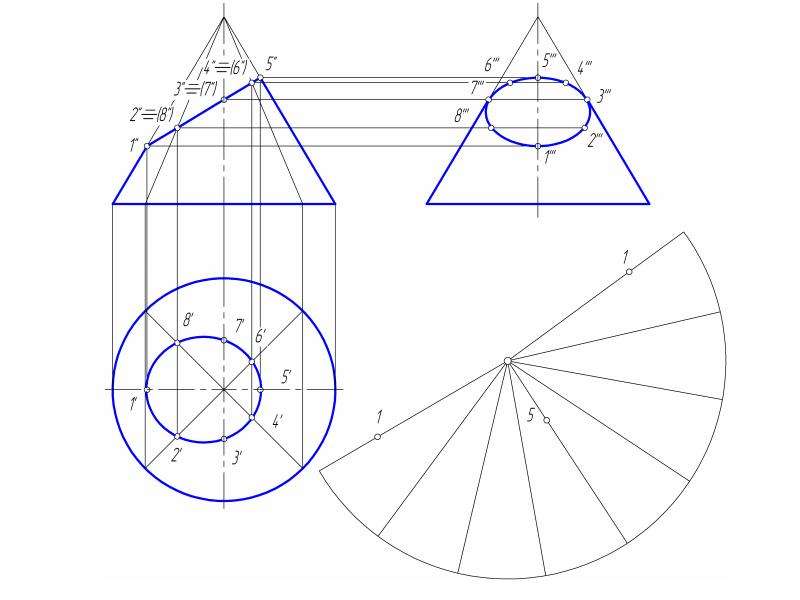

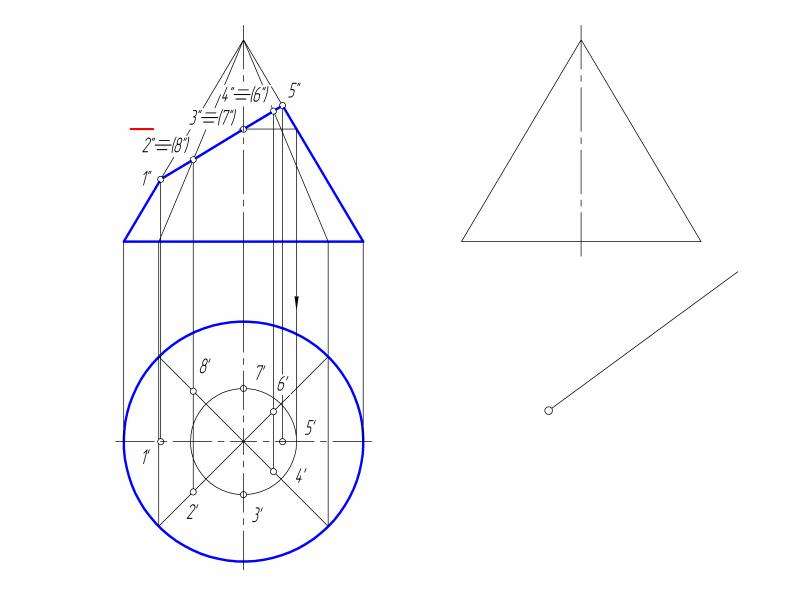

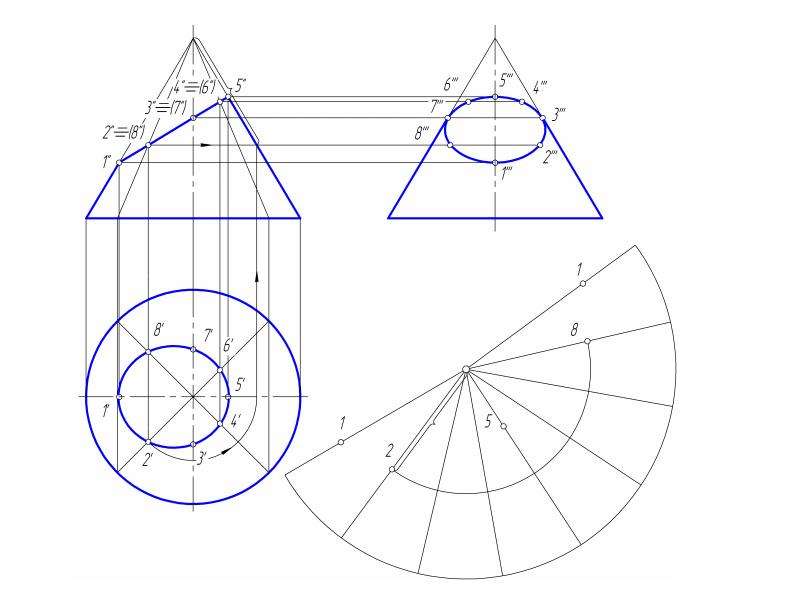

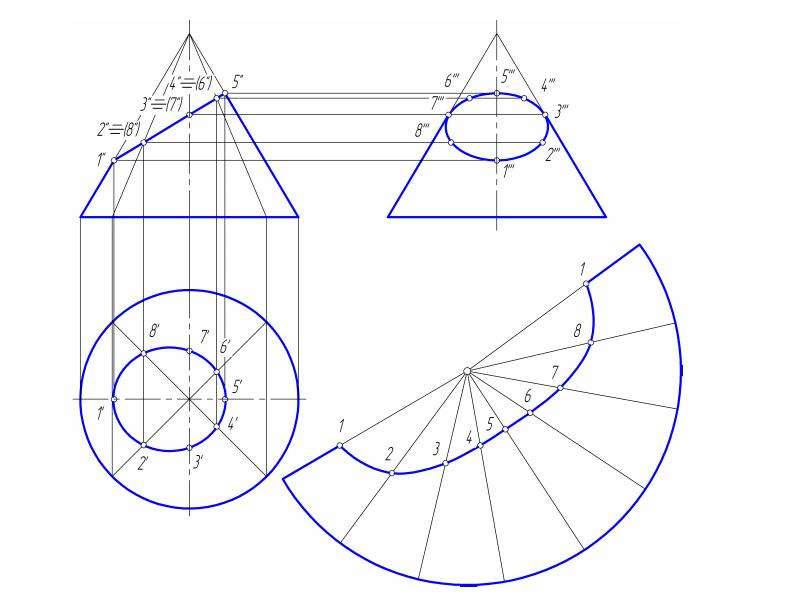

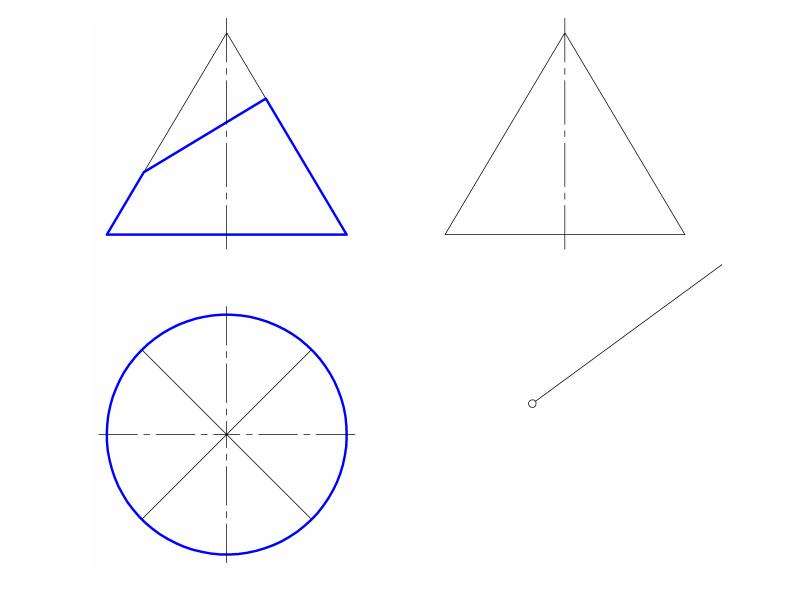

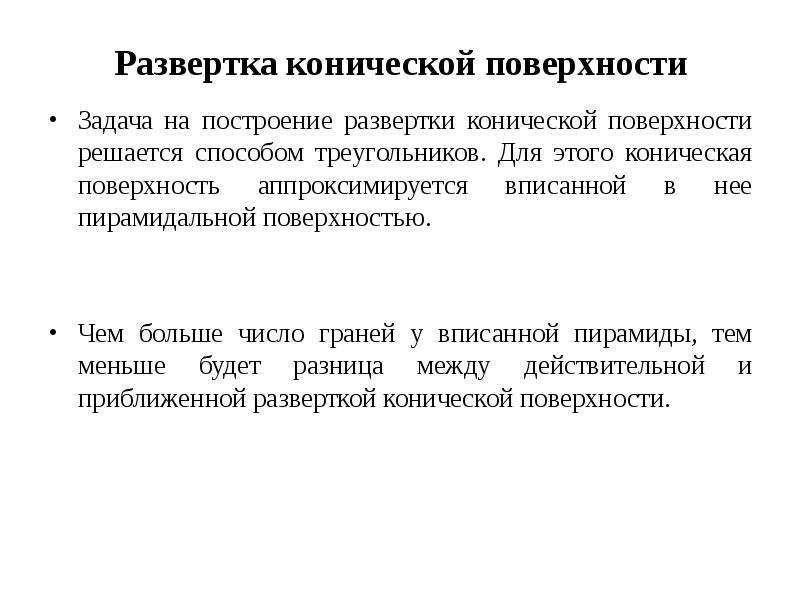

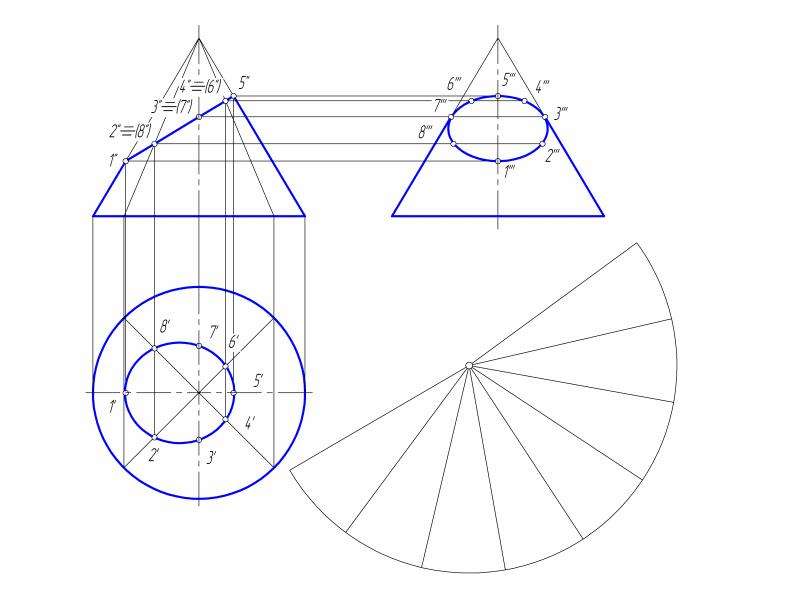

Развертка конической поверхности Задача на построение развертки конической поверхности решается способом треугольников. Для этого коническая поверхность аппроксимируется вписанной в нее пирамидальной поверхностью. Чем больше число граней у вписанной пирамиды, тем меньше будет разница между действительной и приближенной разверткой конической поверхности.

Слайд 51

Описание слайда:

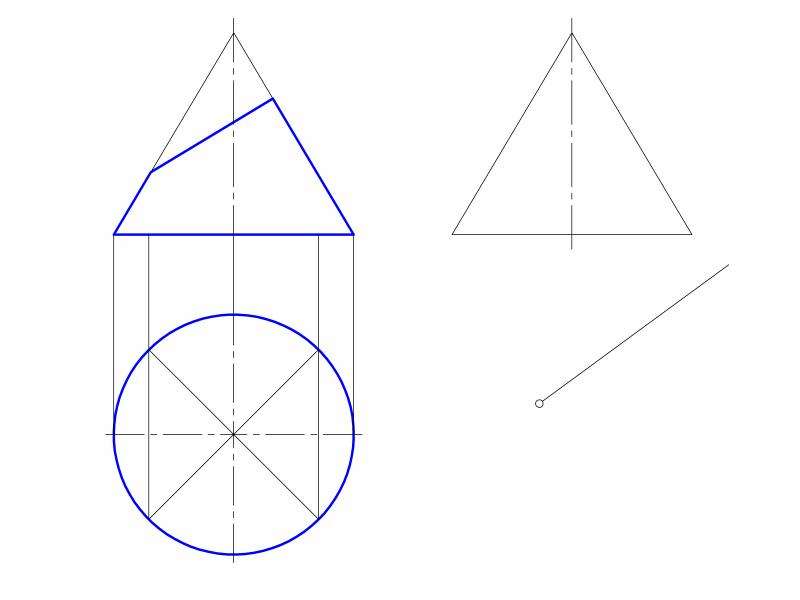

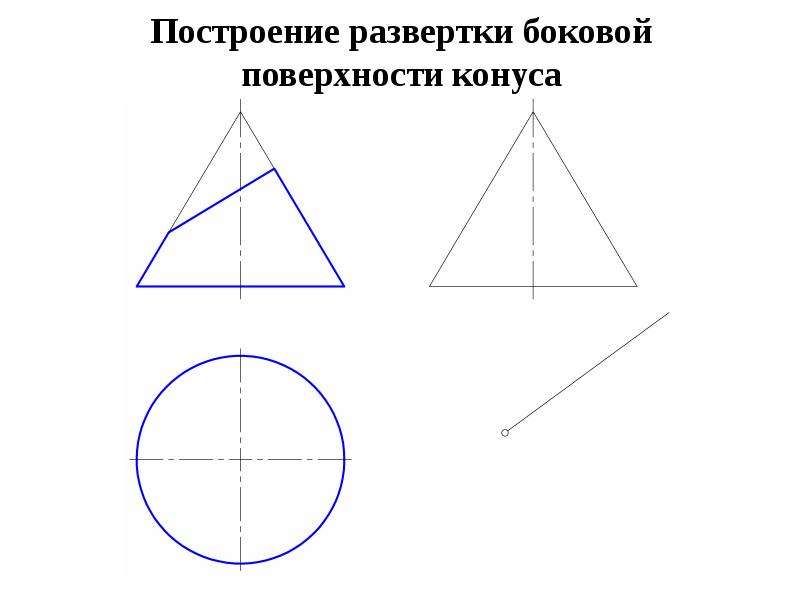

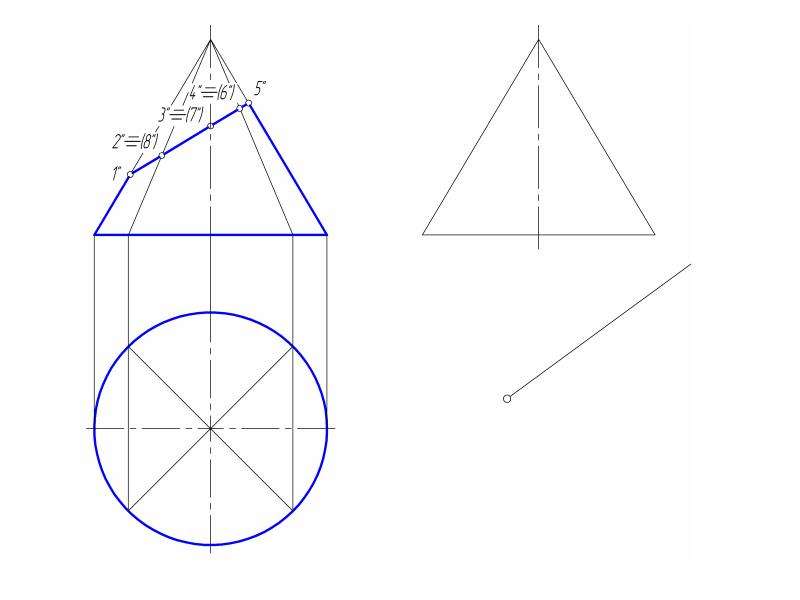

Если задана поверхность прямого кругового конуса, то развертка его боковой поверхности представляет круговой сектор, радиус которого = длине образующей конической поверхности, а центральный угол φ = R/L *360º, где: Если задана поверхность прямого кругового конуса, то развертка его боковой поверхности представляет круговой сектор, радиус которого = длине образующей конической поверхности, а центральный угол φ = R/L *360º, где: R – радиус окружности основания конуса; L – длина образующей конуса.
