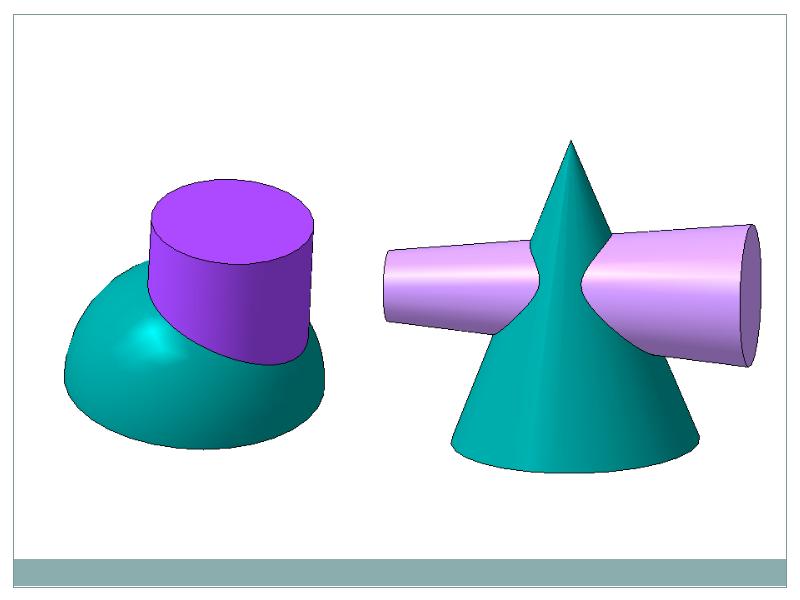

Начертательная геометрия ЛЕКЦИЯ 8 8.1.КЛАССИФИКАЦИЯ ПОВЕРХНОСТЕЙ 8.2. ТОЧКИ И ЛИНИИ НА КРИВЫХ ПОВЕРХНОСТЯХ 8.3. ПЕРЕСЕЧЕНИЕ КРИВЫХ ПОВЕРХНОСТЕЙ ПЛОСКОСТЯМИ 8.4. ПЕРЕСЕЧЕНИЕ ПРЯМОЙ С КРИВОЙ ПОВЕРХНОСТЬЮ 8.5. ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ

Слайд 2

Описание слайда:

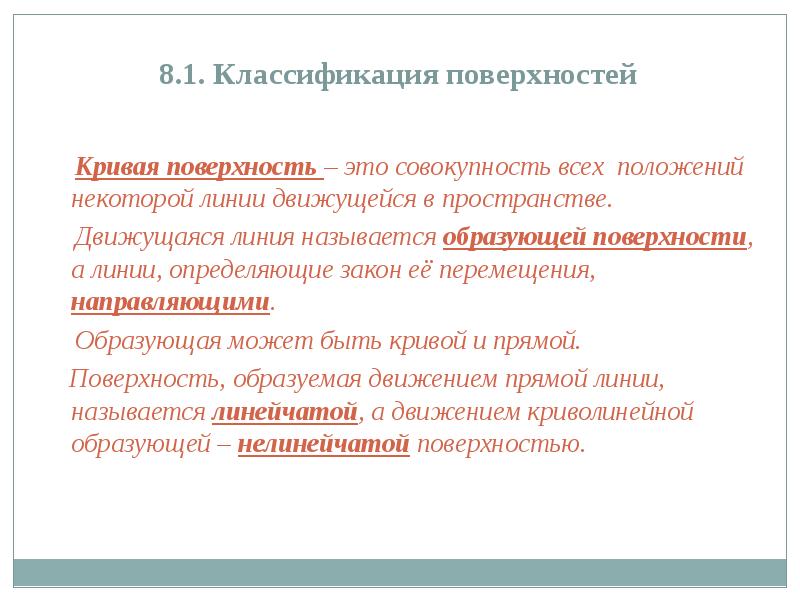

8.1. Классификация поверхностей Кривая поверхность – это совокупность всех положений некоторой линии движущейся в пространстве. Движущаяся линия называется образующей поверхности, а линии, определяющие закон её перемещения, направляющими. Образующая может быть кривой и прямой. Поверхность, образуемая движением прямой линии, называется линейчатой, а движением криволинейной образующей – нелинейчатой поверхностью.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

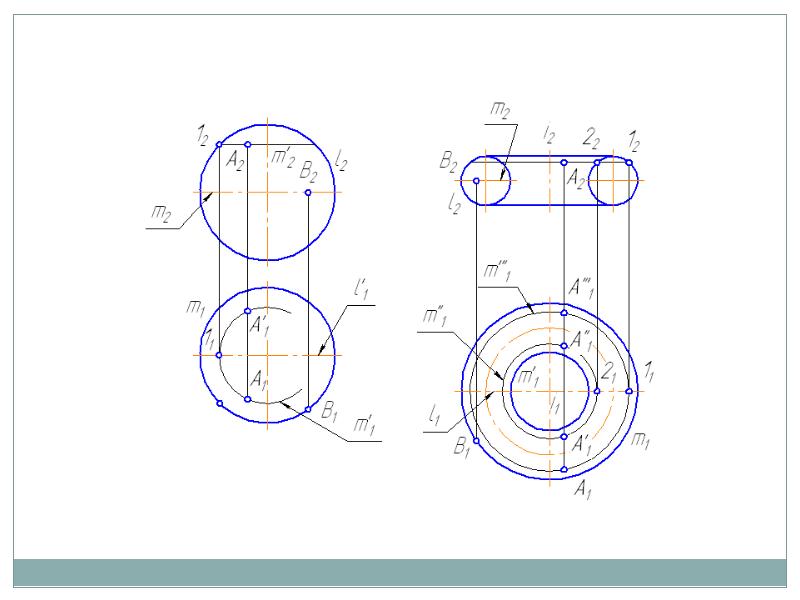

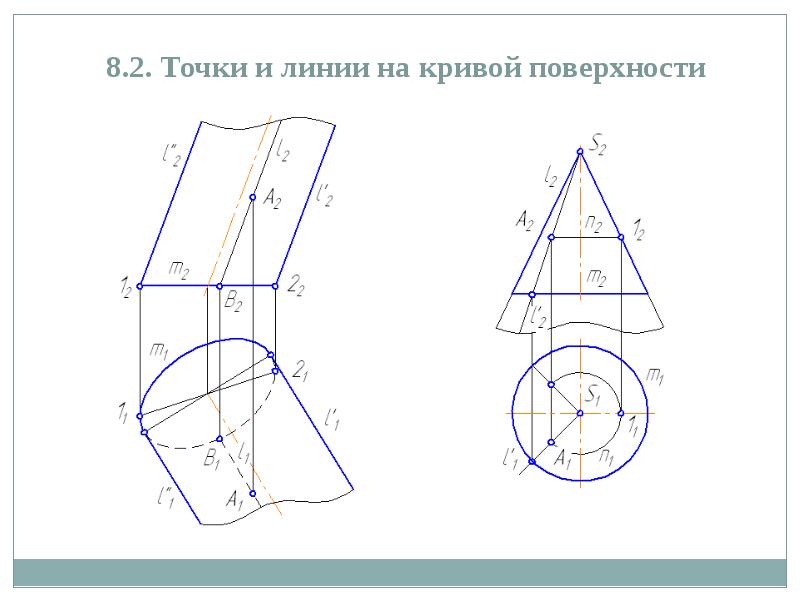

8.2. Точки и линии на кривой поверхности

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

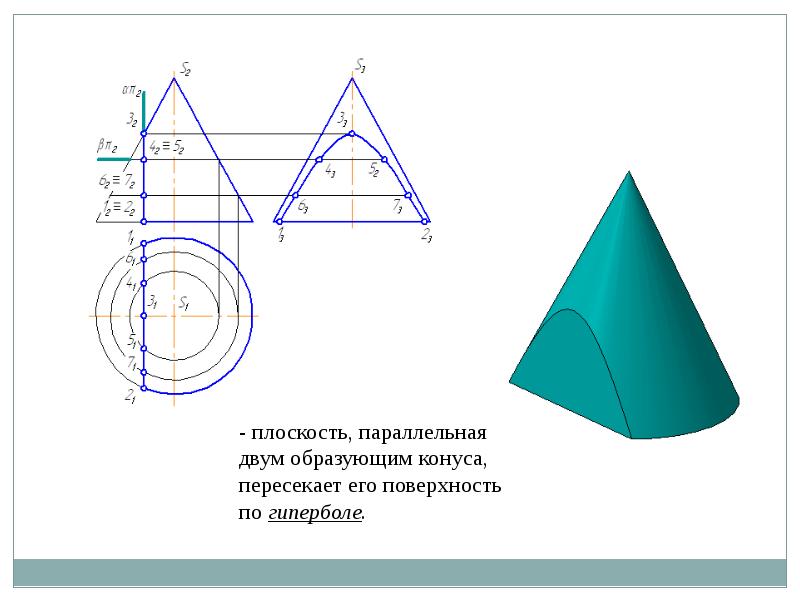

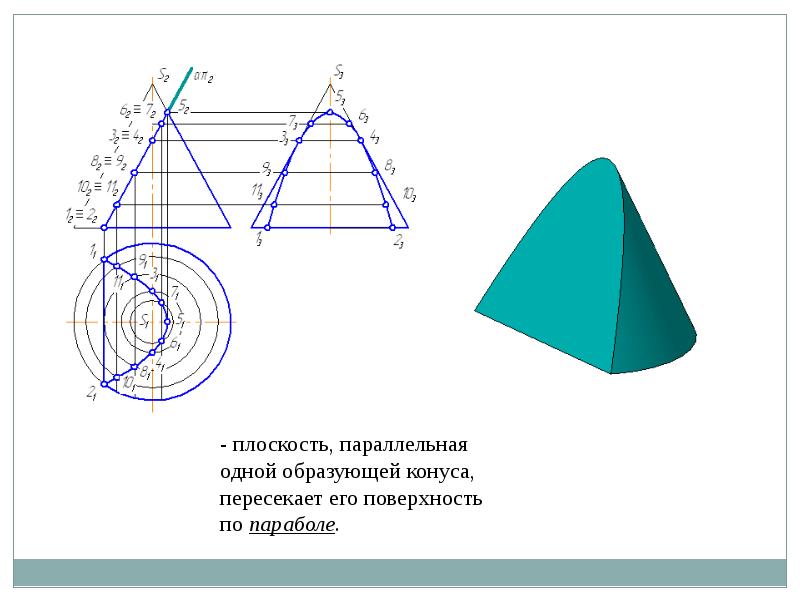

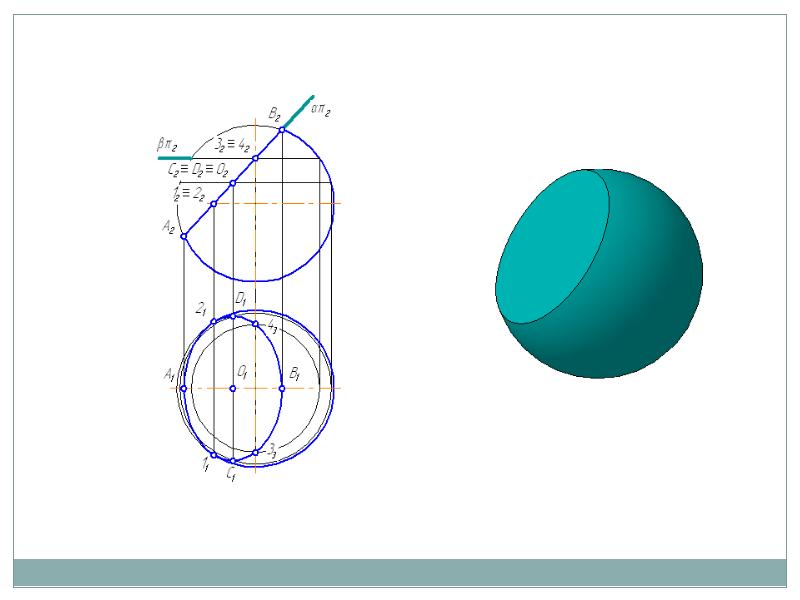

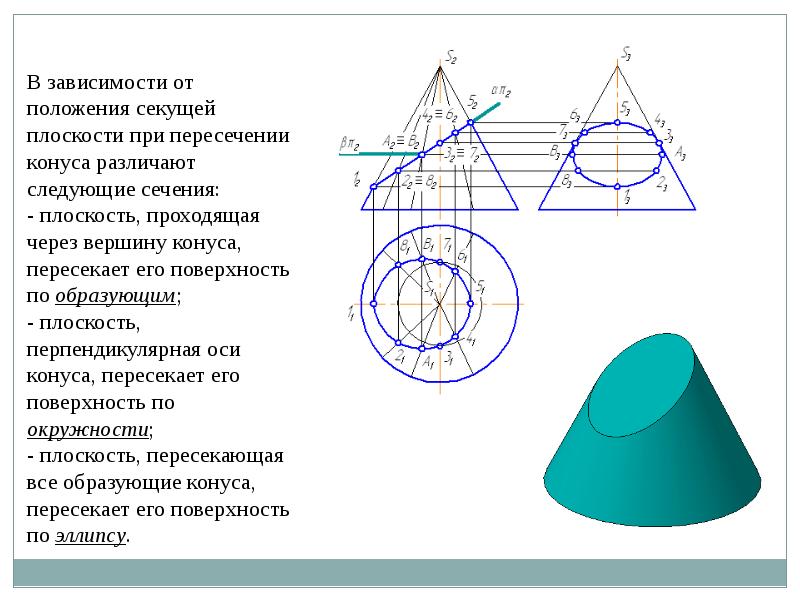

8.3. Пересечение кривых поверхностей плоскостями

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

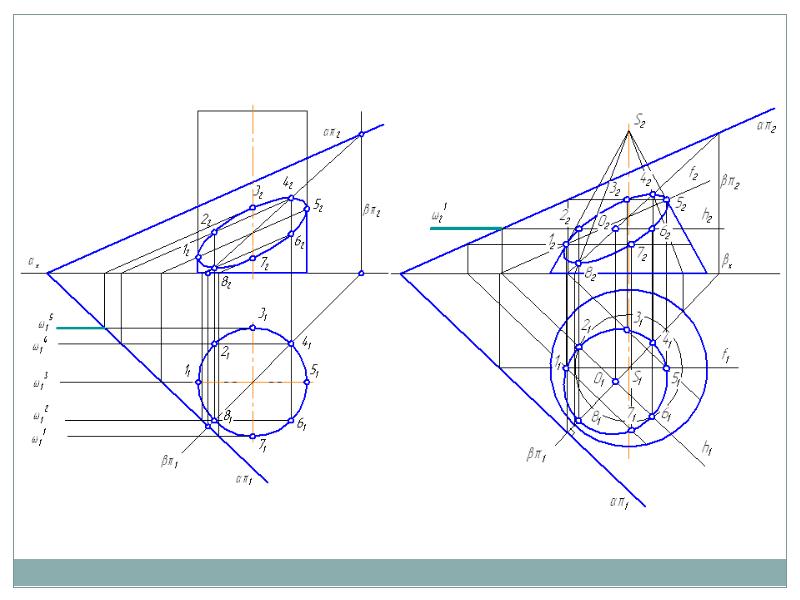

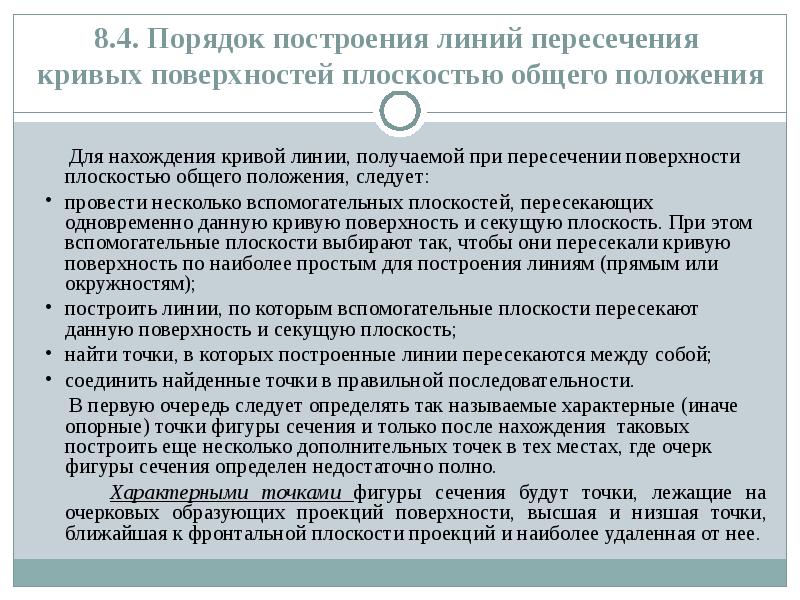

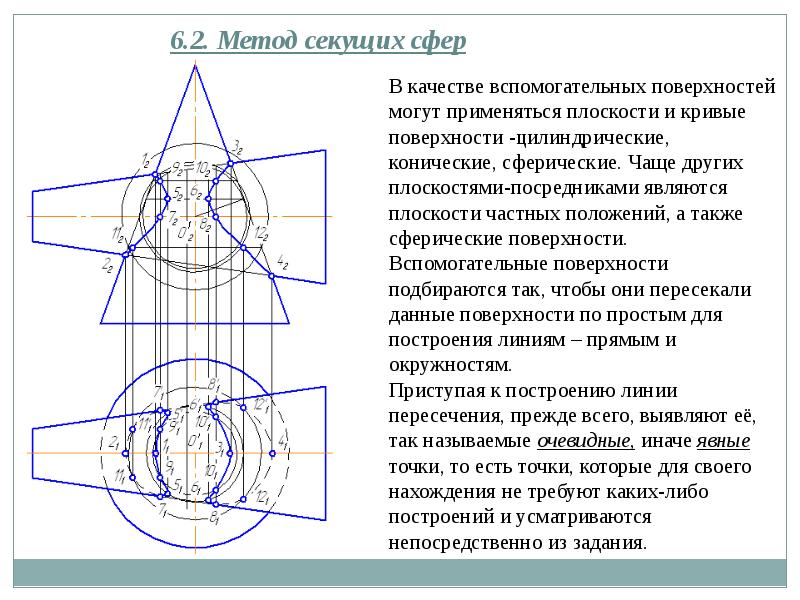

8.4. Порядок построения линий пересечения кривых поверхностей плоскостью общего положения Для нахождения кривой линии, получаемой при пересечении поверхности плоскостью общего положения, следует: провести несколько вспомогательных плоскостей, пересекающих одновременно данную кривую поверхность и секущую плоскость. При этом вспомогательные плоскости выбирают так, чтобы они пересекали кривую поверхность по наиболее простым для построения линиям (прямым или окружностям); построить линии, по которым вспомогательные плоскости пересекают данную поверхность и секущую плоскость; найти точки, в которых построенные линии пересекаются между собой; соединить найденные точки в правильной последовательности. В первую очередь следует определять так называемые характерные (иначе опорные) точки фигуры сечения и только после нахождения таковых построить еще несколько дополнительных точек в тех местах, где очерк фигуры сечения определен недостаточно полно. Характерными точками фигуры сечения будут точки, лежащие на очерковых образующих проекций поверхности, высшая и низшая точки, ближайшая к фронтальной плоскости проекций и наиболее удаленная от нее.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

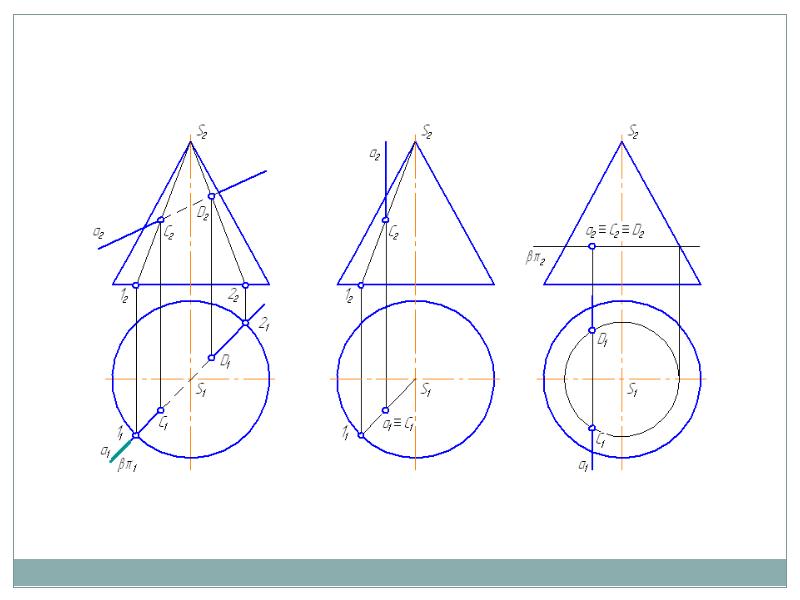

8.5. Пересечение прямой с кривой поверхностью Для построения точек входа и выхода необходимо: заключить данную прямую во вспомогательную плоскость; построить фигуру сечения данной поверхности с вновь введённой плоскостью; найти точки, в которых данная прямая пересекается с очерком построенного сечения. Эти точки и будут искомыми точками входа и выхода. Вспомогательную плоскость следует выбирать так, чтобы получить наиболее простую фигуру сечения.
