Слайд 1

Описание слайда:

ЭЛЕКТРО ТЕХНИКА

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПОСТОЯННЫЙ ТОК

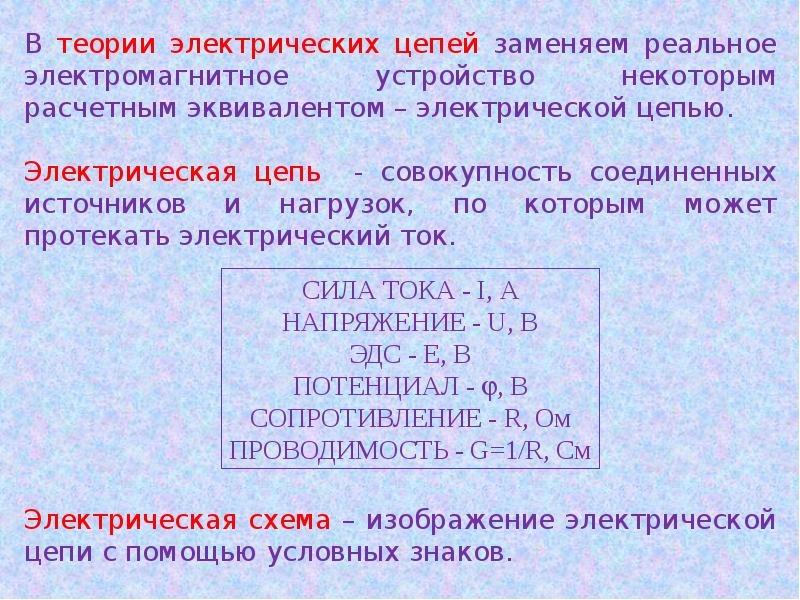

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

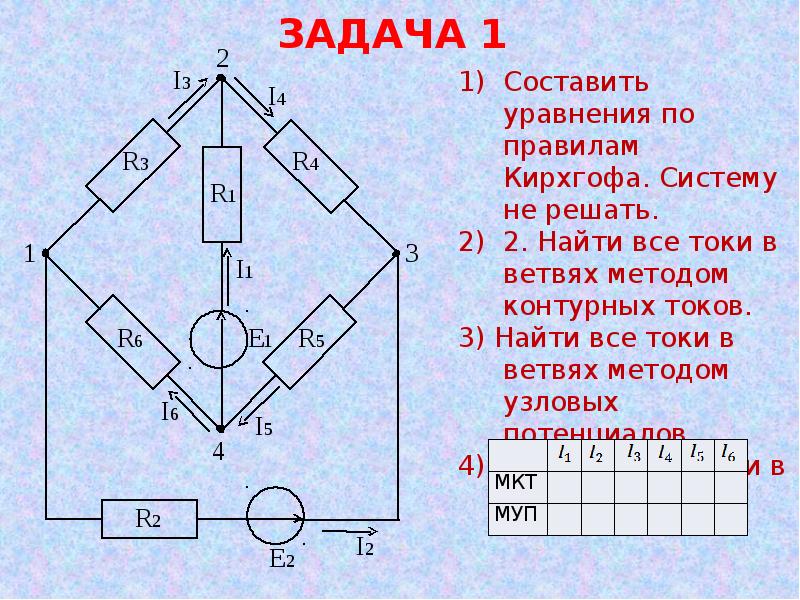

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

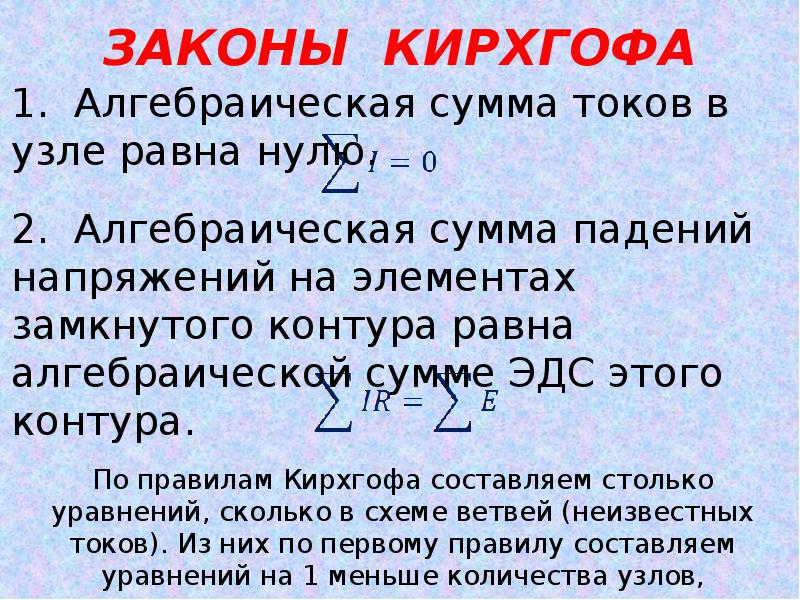

ЗАКОНЫ КИРХГОФА

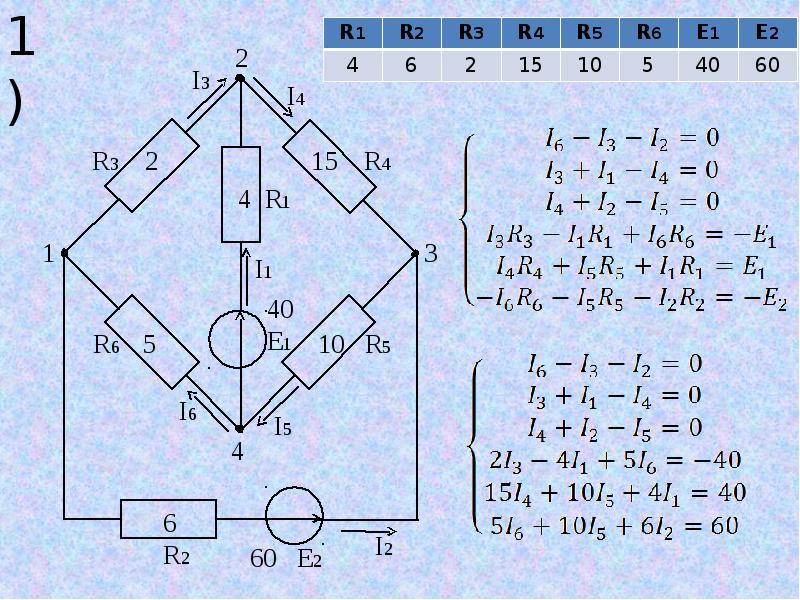

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

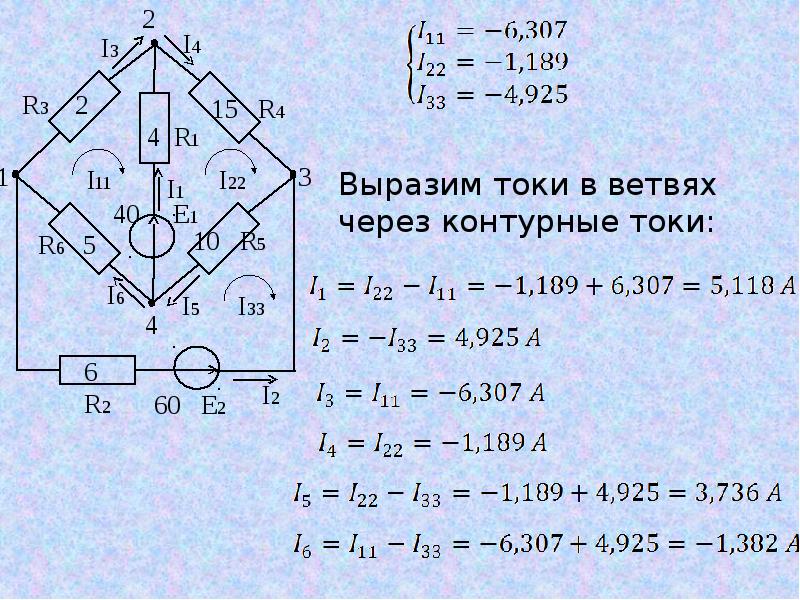

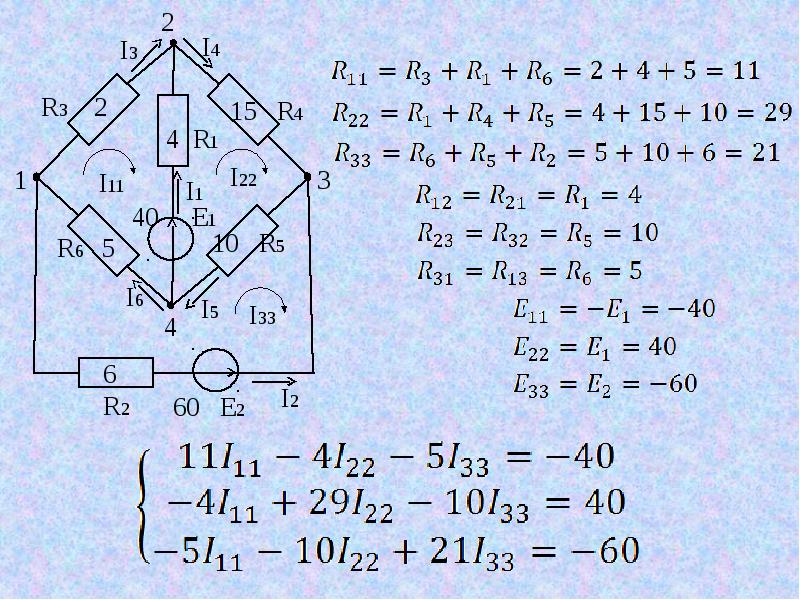

МЕТОД КОНТУРНЫХ ТОКОВ

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

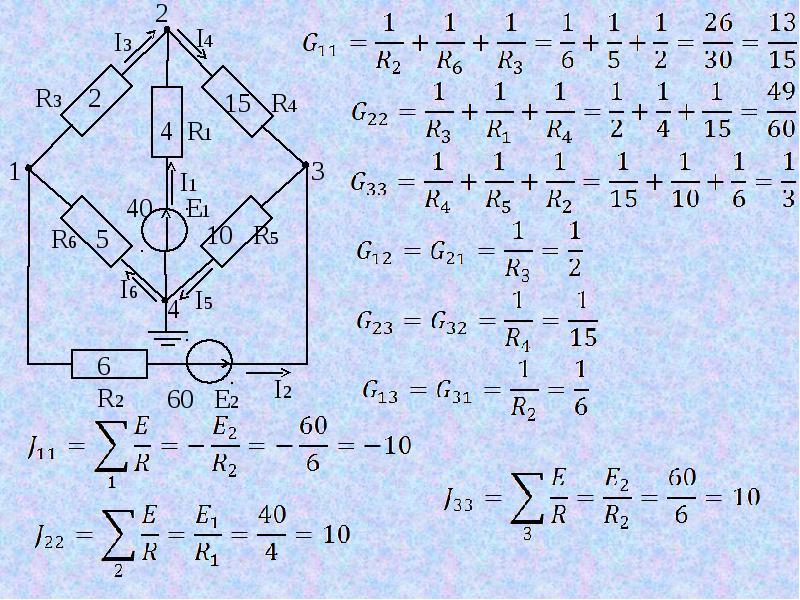

МЕТОД УЗЛОВЫХ ПОТЕНЦИАЛОВ

Слайд 14

Описание слайда:

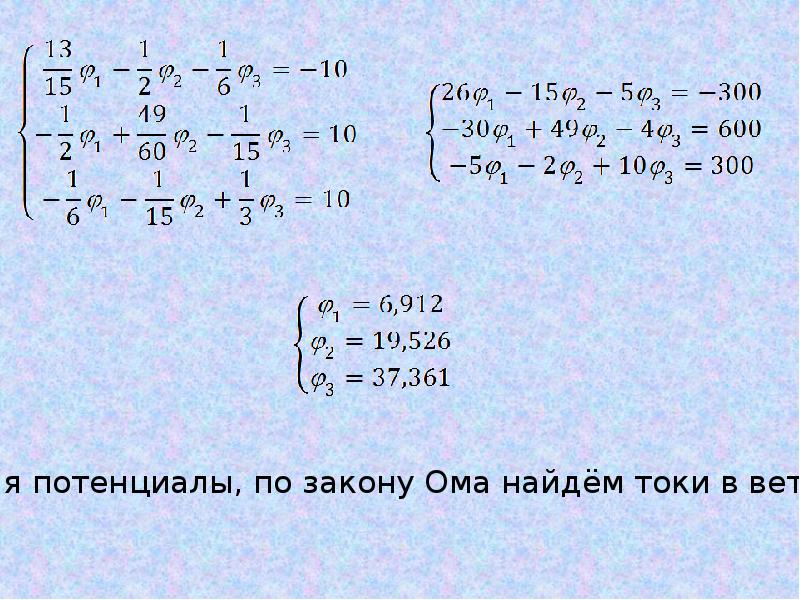

Слайд 15

Описание слайда:

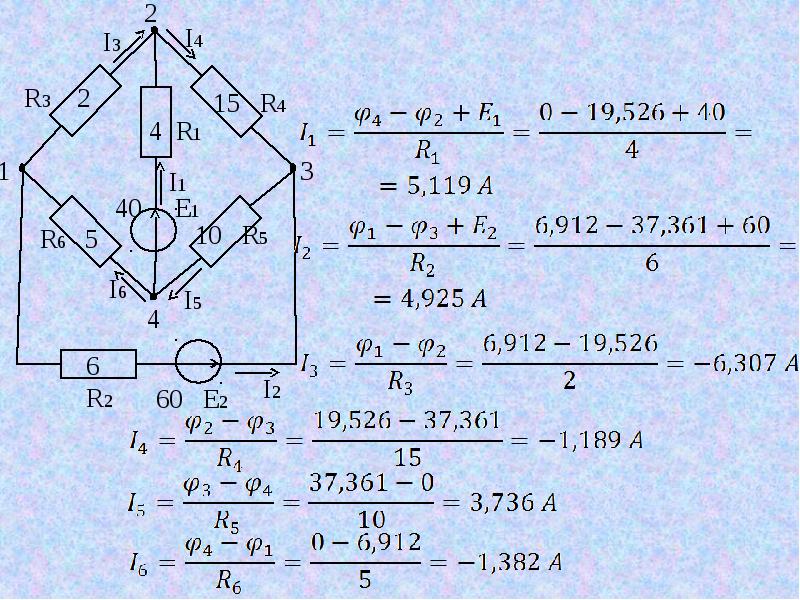

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

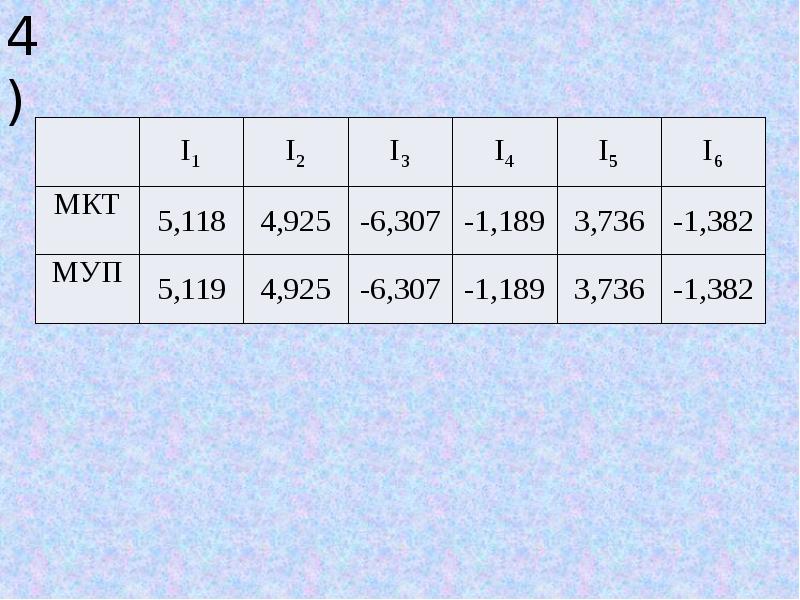

Слайд 18

Описание слайда:

ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА

Слайд 19

Описание слайда:

i,u,e – мгновенные значения тока, напряжения и ЭДС (значения в данный момент времени) i,u,e – мгновенные значения тока, напряжения и ЭДС (значения в данный момент времени) Im , Um , Em – амплитуды (max) значения (А), (В) T – период (время одного полного колебания), (с) f=1/T – частота (число периодов в секунду), (Гц) - циклическая частота, (рад/с) - начальная фаза

Слайд 20

Описание слайда:

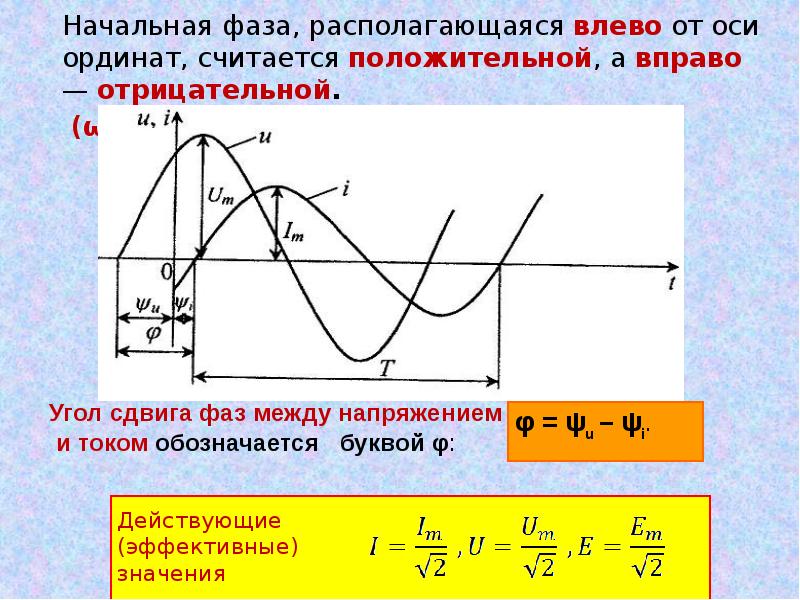

Начальная фаза, располагающаяся влево от оси ординат, считается положительной, а вправо — отрицательной. Начальная фаза, располагающаяся влево от оси ординат, считается положительной, а вправо — отрицательной. (ωt + ψ) — фаза (аргумент синуса)

Слайд 21

Описание слайда:

Комплексная плоскость три формы записи комплексного числа: алгебраическая показательная (экспоненциальная) - тригонометрическая

Слайд 22

Описание слайда:

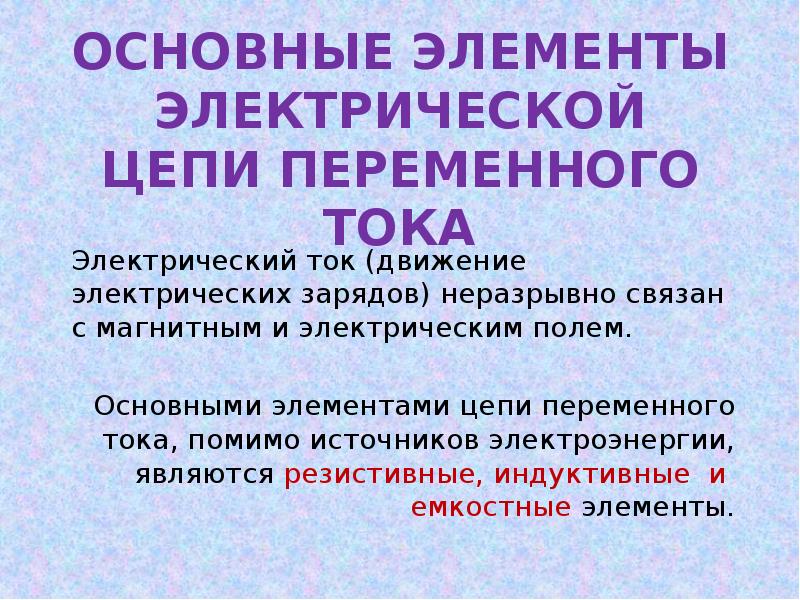

Основные элементы электрической цепи переменного тока Электрический ток (движение электрических зарядов) неразрывно связан с магнитным и электрическим полем. Основными элементами цепи переменного тока, помимо источников электроэнергии, являются резистивные, индуктивные и емкостные элементы.
