Слайд 1


Линии передачи на рисунке, а) изображен прямоугольный волновод- закрытая односвязная металлическая ЛП; б)коаксиальный волновод-закрытая металлическая...
Описание слайда:
Линии передачи на рисунке, а) изображен прямоугольный волновод- закрытая односвязная металлическая ЛП; б)коаксиальный волновод-закрытая металлическая двусвязная ЛП; в)круглый диэлектрический волновод-открытая диэлектрическая односвязная ЛП; г)микрополосковая ЛП-открытая двусвязная металлодиэлектрическая ЛП. Все перечисленные виды ЛП продольно-однородны. Периодическими системами являются д)гребенчатая, е)спиральная ЛП.

Слайд 2

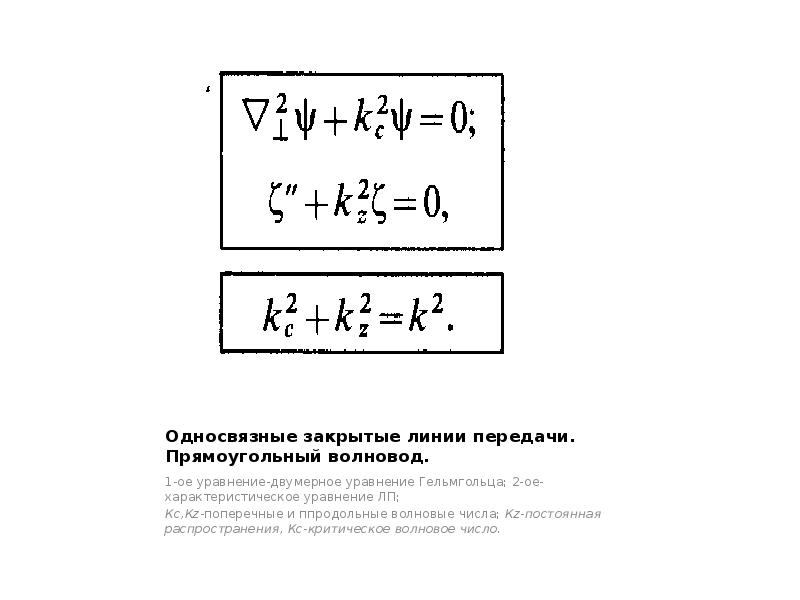

Односвязные закрытые линии передачи. Прямоугольный волновод. 1-ое уравнение-двумерное уравнение Гельмгольца; 2-ое-характеристическое уравнение ЛП;...
Описание слайда:
Односвязные закрытые линии передачи. Прямоугольный волновод. 1-ое уравнение-двумерное уравнение Гельмгольца; 2-ое-характеристическое уравнение ЛП; Кс,Кz-поперечные и ппродольные волновые числа; Кz-постоянная распространения, Кс-критическое волновое число.

Слайд 3

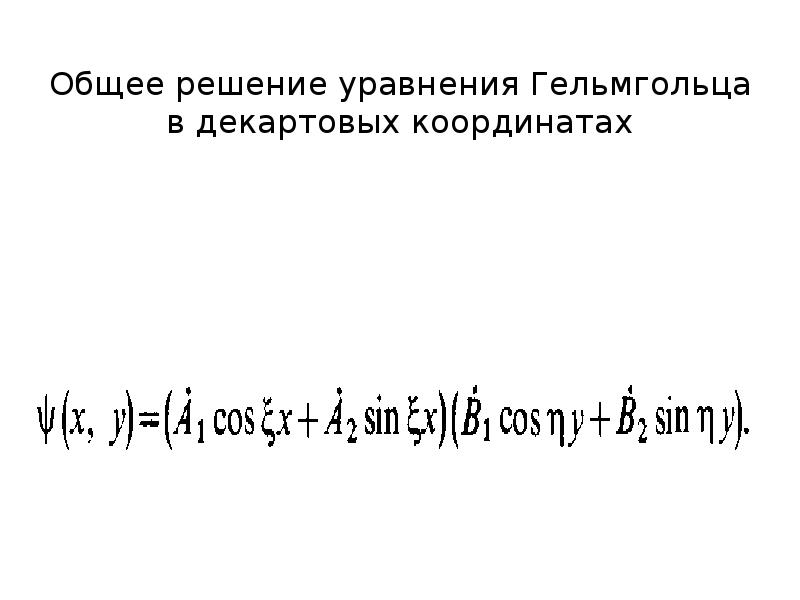

Общее решение уравнения Гельмгольца в декартовых координатах
Описание слайда:
Общее решение уравнения Гельмгольца в декартовых координатах

Слайд 4

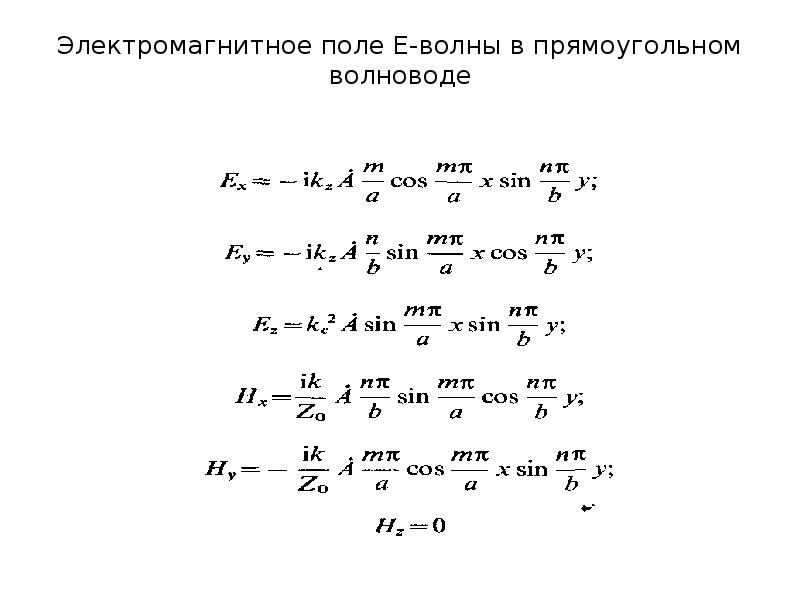

Электромагнитное поле Е-волны в прямоугольном волноводе
Описание слайда:
Электромагнитное поле Е-волны в прямоугольном волноводе

Слайд 5

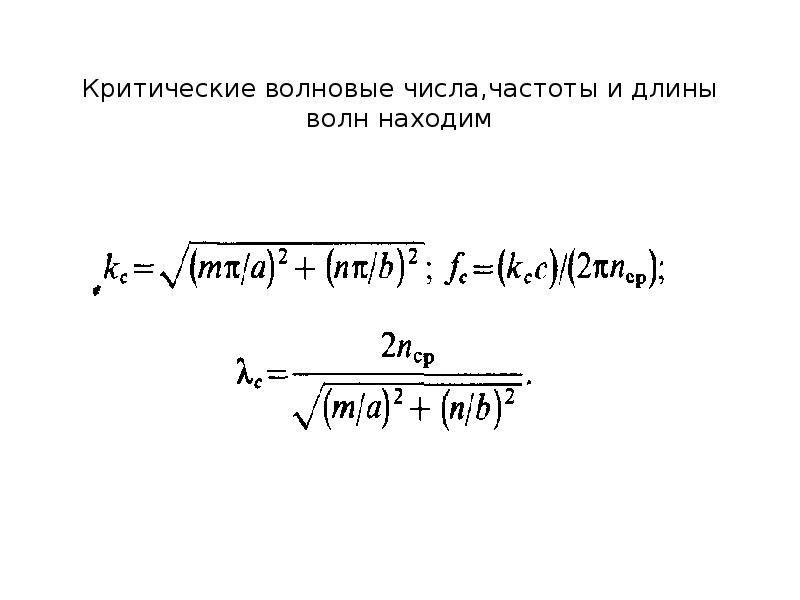

Критические волновые числа,частоты и длины волн находим
Описание слайда:
Критические волновые числа,частоты и длины волн находим

Слайд 6

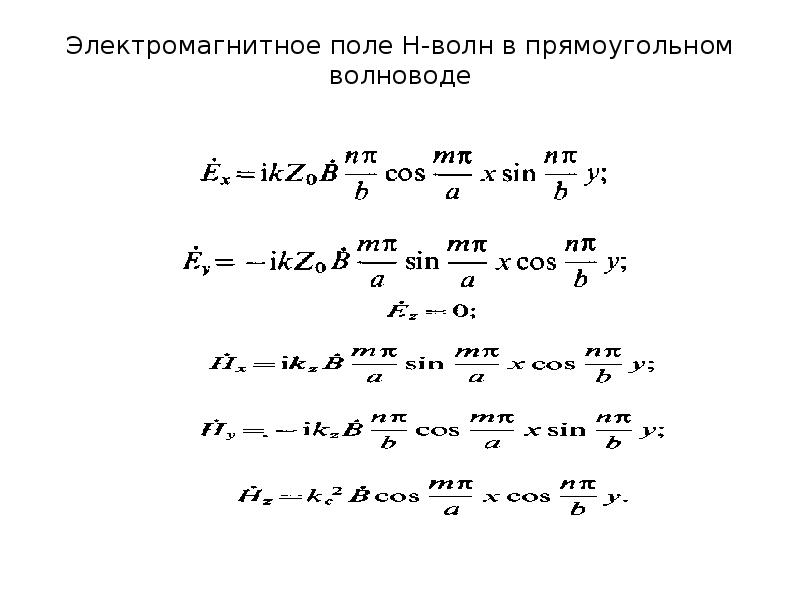

Электромагнитное поле Н-волн в прямоугольном волноводе
Описание слайда:
Электромагнитное поле Н-волн в прямоугольном волноводе

Слайд 7


Эпюры силовых линий электромагнитного поля в прямоугольном волноводе
Описание слайда:
Эпюры силовых линий электромагнитного поля в прямоугольном волноводе

Слайд 8

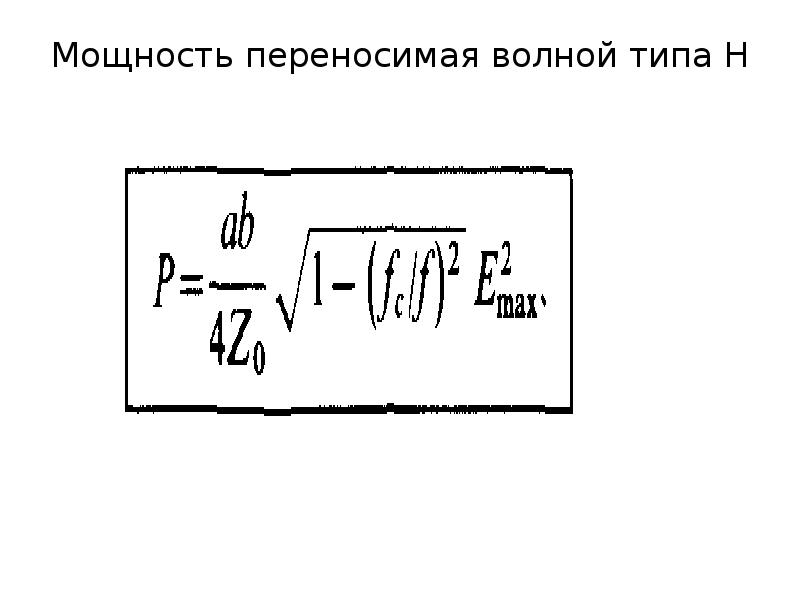

Мощность переносимая волной типа Н
Описание слайда:
Мощность переносимая волной типа Н

Слайд 9

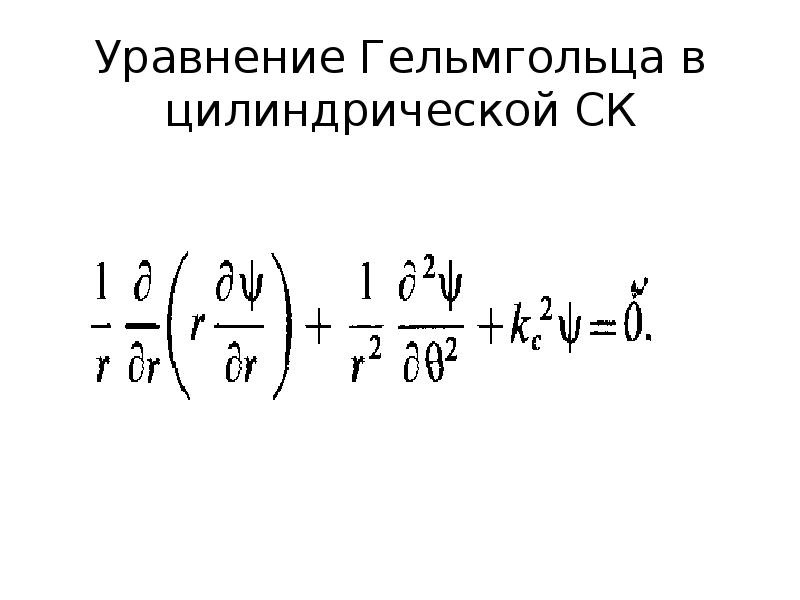

Уравнение Гельмгольца в цилиндрической СК
Описание слайда:
Уравнение Гельмгольца в цилиндрической СК

Слайд 10

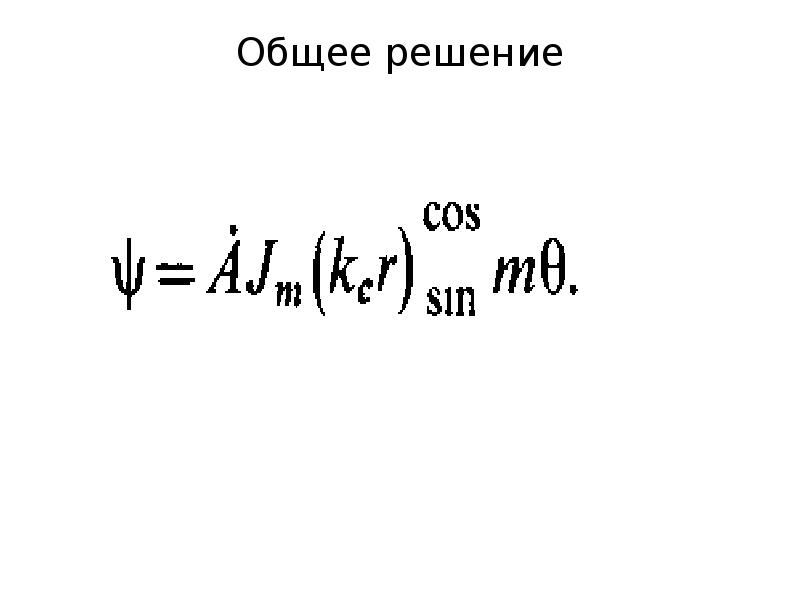

Общее решение
Описание слайда:
Общее решение

Слайд 11

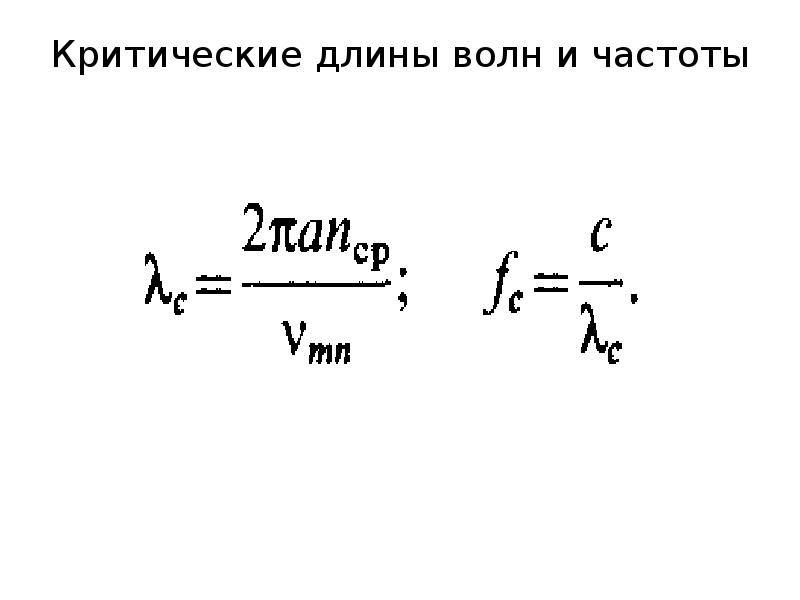

Критические длины волн и частоты
Описание слайда:
Критические длины волн и частоты

Слайд 12

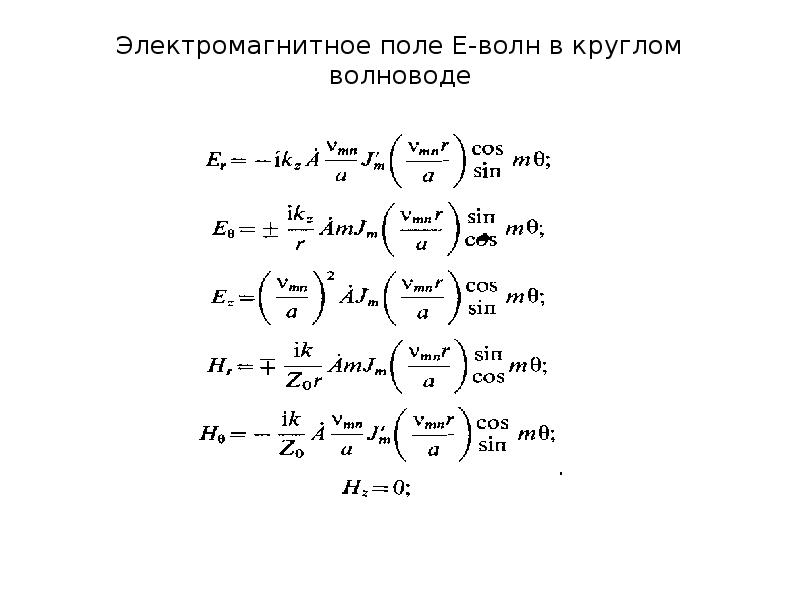

Электромагнитное поле Е-волн в круглом волноводе
Описание слайда:
Электромагнитное поле Е-волн в круглом волноводе

Слайд 13

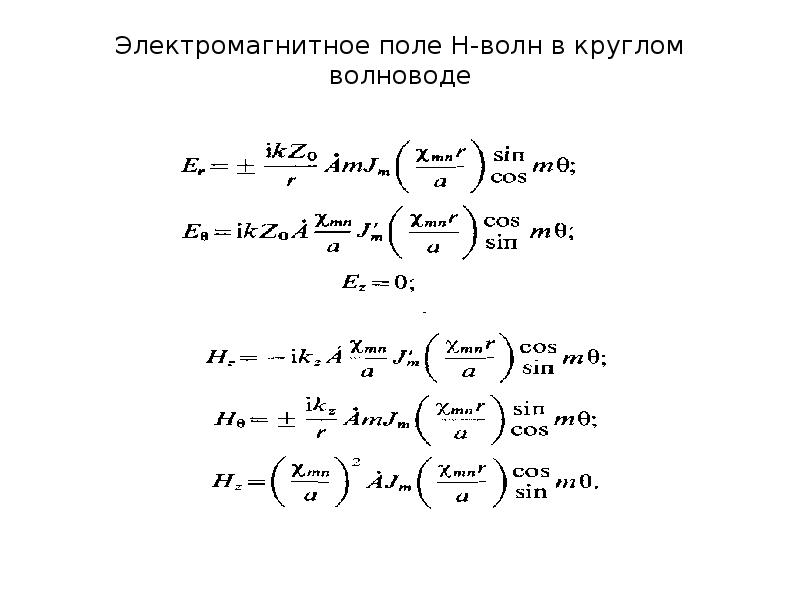

Электромагнитное поле Н-волн в круглом волноводе
Описание слайда:
Электромагнитное поле Н-волн в круглом волноводе

Слайд 14

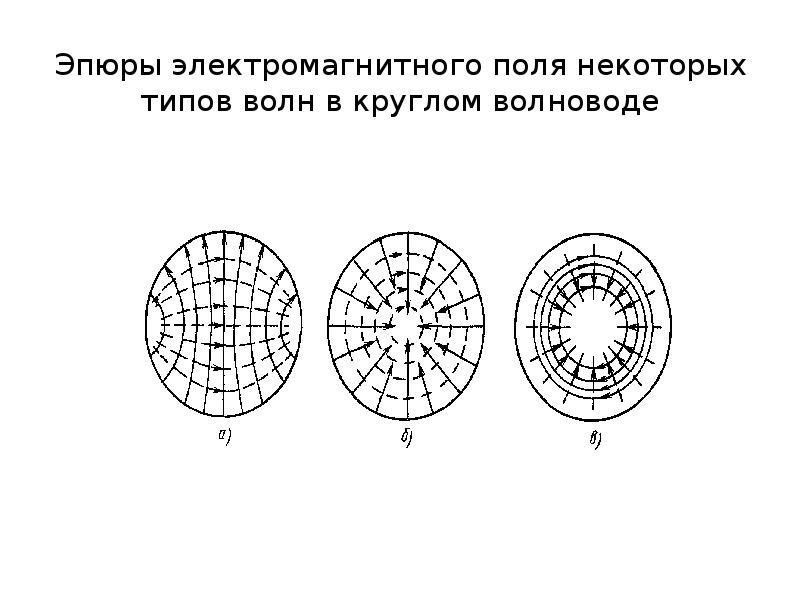

Эпюры электромагнитного поля некоторых типов волн в круглом волноводе
Описание слайда:
Эпюры электромагнитного поля некоторых типов волн в круглом волноводе

Слайд 15

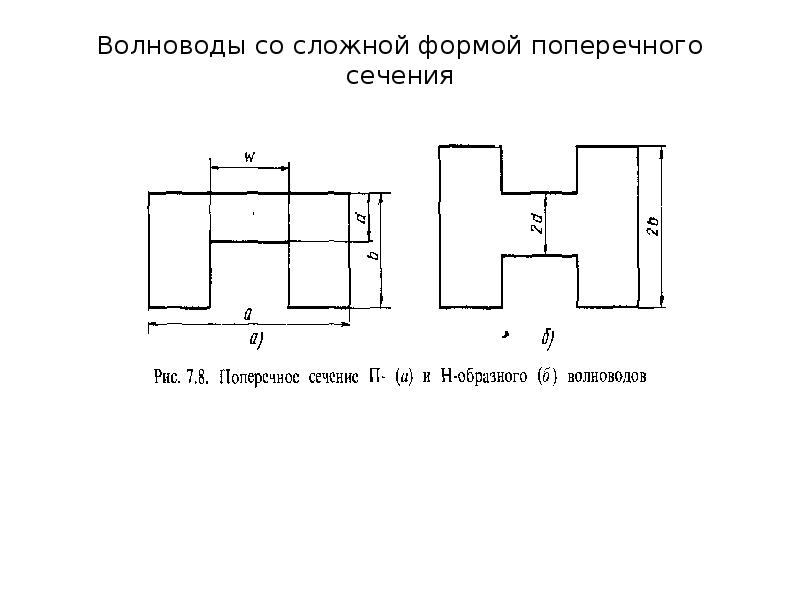

Волноводы со сложной формой поперечного сечения
Описание слайда:
Волноводы со сложной формой поперечного сечения

Слайд 16

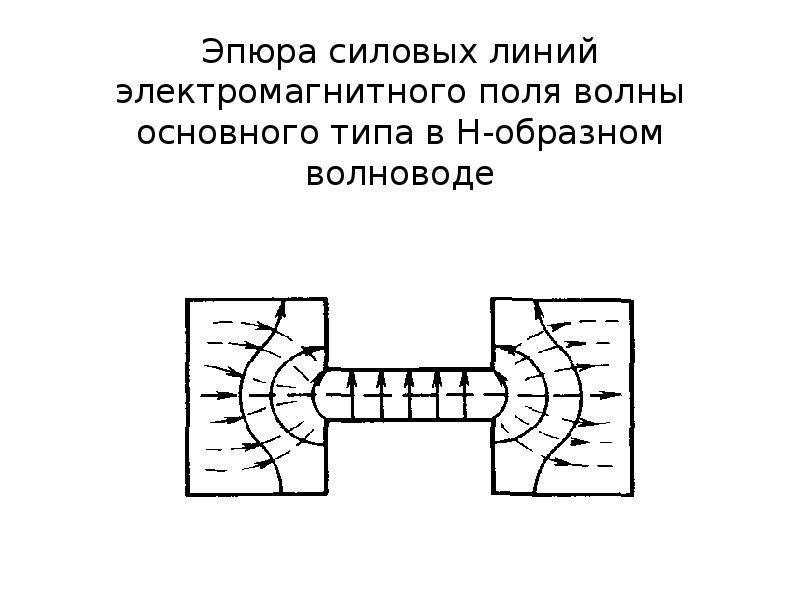

Эпюра силовых линий электромагнитного поля волны основного типа в Н-образном волноводе
Описание слайда:
Эпюра силовых линий электромагнитного поля волны основного типа в Н-образном волноводе

Слайд 17


Типы сверхразмерных волноводов
Описание слайда:
Типы сверхразмерных волноводов
