Слайд 1

Описание слайда:

Маршрут проектирования цифровых ИМС Лекция 4

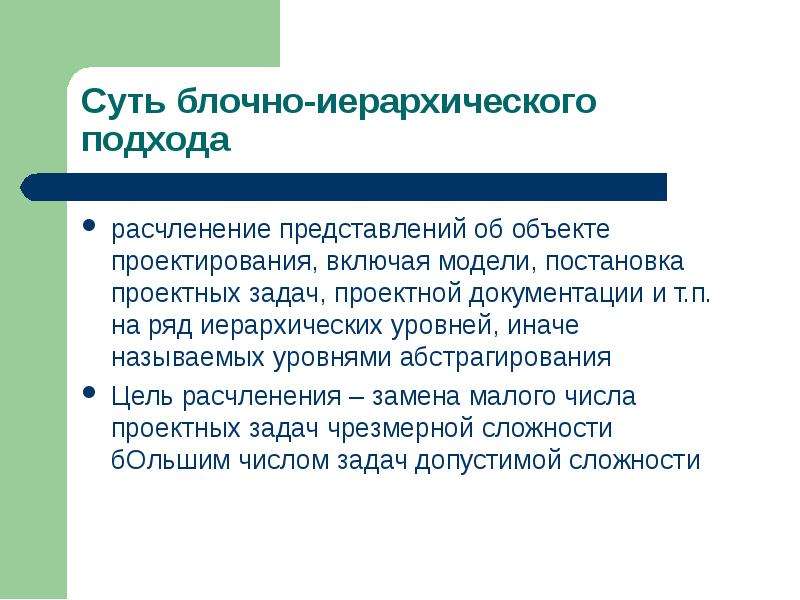

Слайд 2

Описание слайда:

расчленение представлений об объекте проектирования, включая модели, постановка проектных задач, проектной документации и т.п. на ряд иерархических уровней, иначе называемых уровнями абстрагирования расчленение представлений об объекте проектирования, включая модели, постановка проектных задач, проектной документации и т.п. на ряд иерархических уровней, иначе называемых уровнями абстрагирования Цель расчленения – замена малого числа проектных задач чрезмерной сложности бОльшим числом задач допустимой сложности

Слайд 3

Описание слайда:

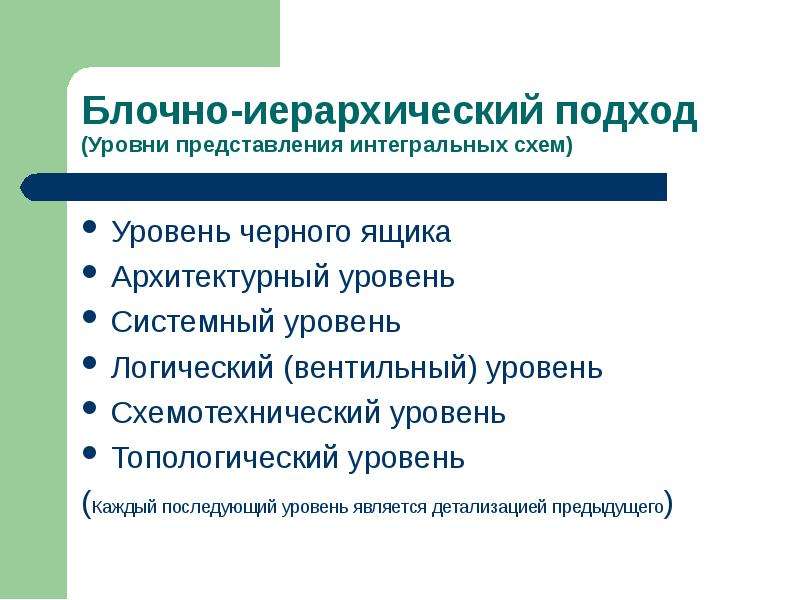

Уровень черного ящика Уровень черного ящика Архитектурный уровень Системный уровень Логический (вентильный) уровень Схемотехнический уровень Топологический уровень (Каждый последующий уровень является детализацией предыдущего)

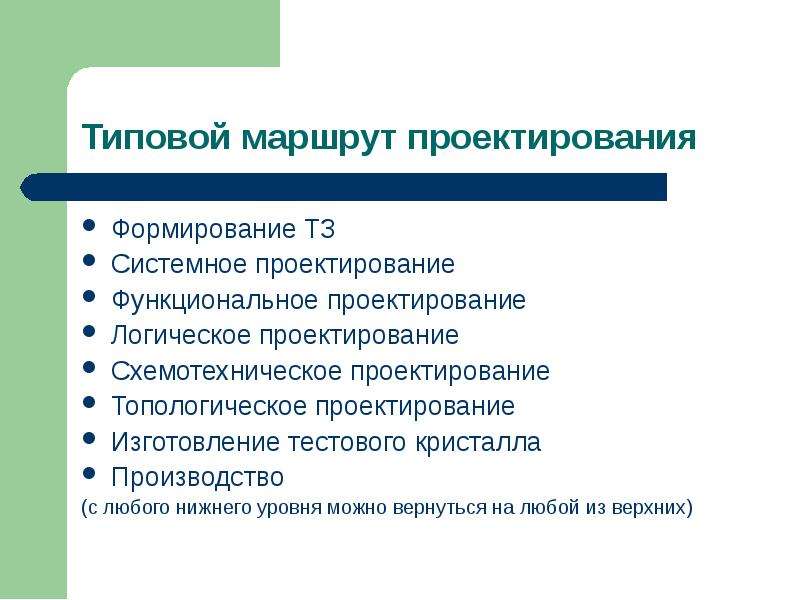

Слайд 4

Описание слайда:

Формирование ТЗ Формирование ТЗ Системное проектирование Функциональное проектирование Логическое проектирование Схемотехническое проектирование Топологическое проектирование Изготовление тестового кристалла Производство (с любого нижнего уровня можно вернуться на любой из верхних)

Слайд 5

Описание слайда:

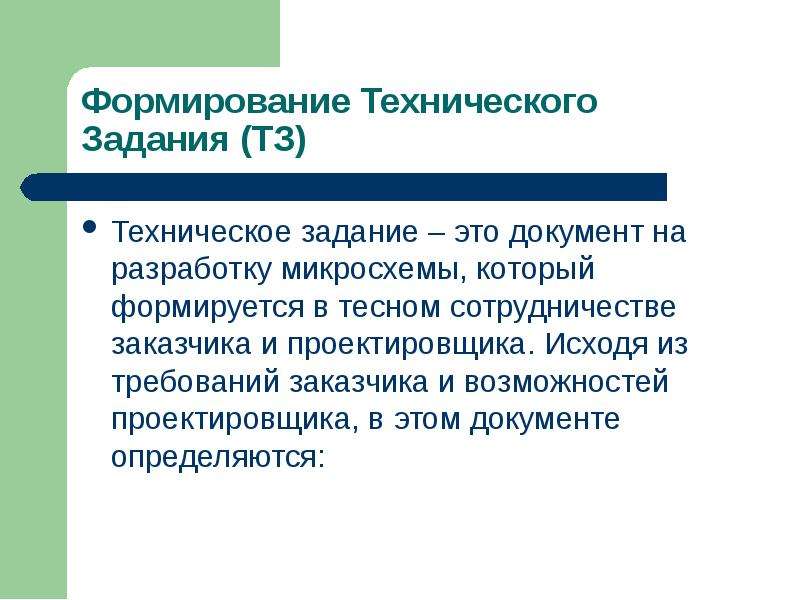

Техническое задание – это документ на разработку микросхемы, который формируется в тесном сотрудничестве заказчика и проектировщика. Исходя из требований заказчика и возможностей проектировщика, в этом документе определяются: Техническое задание – это документ на разработку микросхемы, который формируется в тесном сотрудничестве заказчика и проектировщика. Исходя из требований заказчика и возможностей проектировщика, в этом документе определяются:

Слайд 6

Описание слайда:

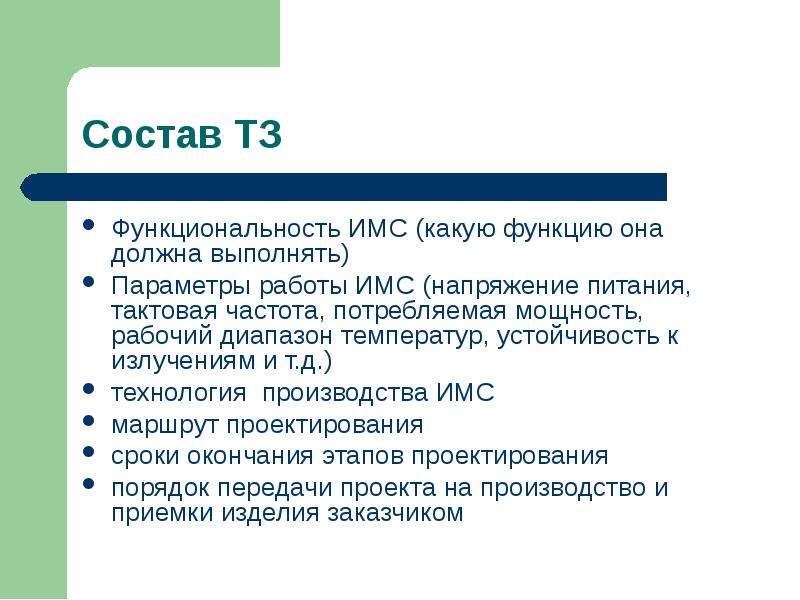

Функциональность ИМС (какую функцию она должна выполнять) Функциональность ИМС (какую функцию она должна выполнять) Параметры работы ИМС (напряжение питания, тактовая частота, потребляемая мощность, рабочий диапазон температур, устойчивость к излучениям и т.д.) технология производства ИМС маршрут проектирования сроки окончания этапов проектирования порядок передачи проекта на производство и приемки изделия заказчиком

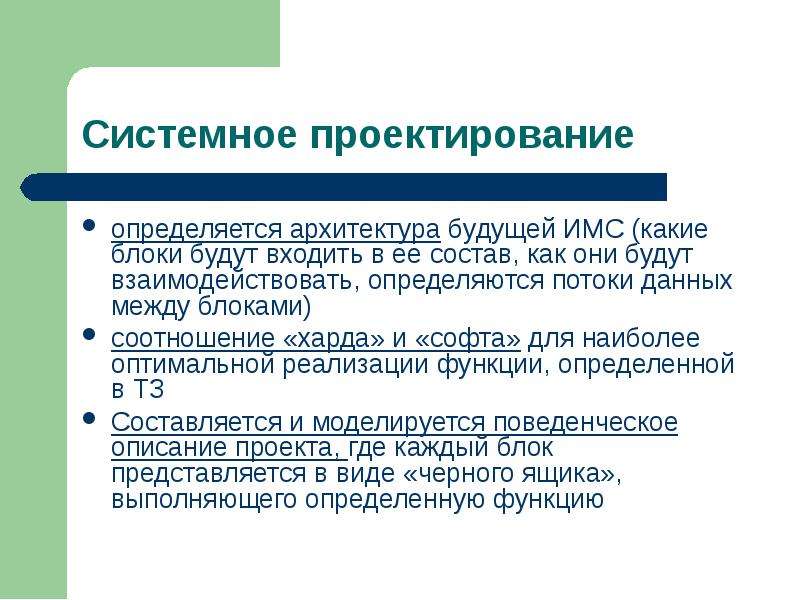

Слайд 7

Описание слайда:

определяется архитектура будущей ИМС (какие блоки будут входить в ее состав, как они будут взаимодействовать, определяются потоки данных между блоками) определяется архитектура будущей ИМС (какие блоки будут входить в ее состав, как они будут взаимодействовать, определяются потоки данных между блоками) соотношение «харда» и «софта» для наиболее оптимальной реализации функции, определенной в ТЗ Составляется и моделируется поведенческое описание проекта, где каждый блок представляется в виде «черного ящика», выполняющего определенную функцию

Слайд 8

Описание слайда:

Верификация – проверка правильности функционирования схемы на данном уровне представления. На каждом этапе кроме топологического производится путем моделирования описания схемы с использованием тестовых воздействий. Верификация – проверка правильности функционирования схемы на данном уровне представления. На каждом этапе кроме топологического производится путем моделирования описания схемы с использованием тестовых воздействий. если после верификации выясняется, что схема не удовлетворяет требованиям ТЗ или нормам проектирования, то производится модификация или выбирается другой вариант описания на данном уровне Если все возможные варианты описаний исчерпаны, то проект возвращается на уровень вверх, где производится доработка описания или выбор иного варианта

Слайд 9

Описание слайда:

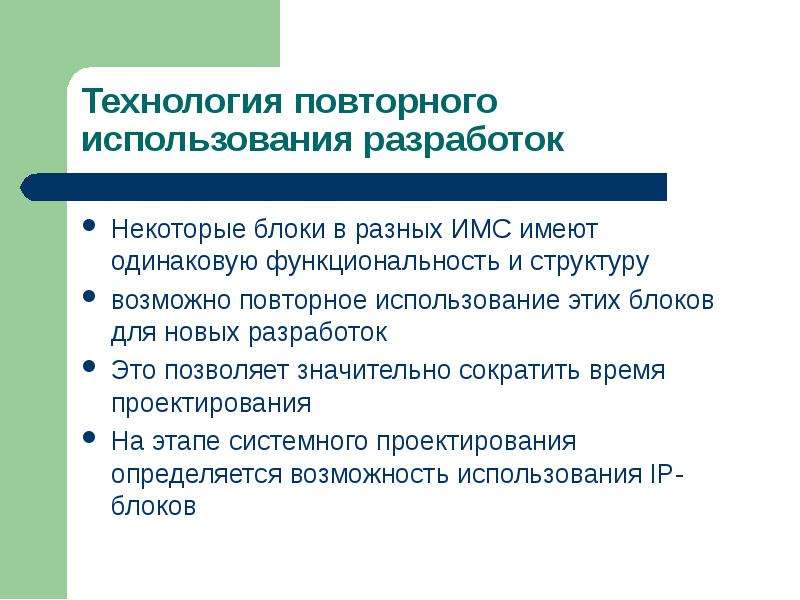

Некоторые блоки в разных ИМС имеют одинаковую функциональность и структуру Некоторые блоки в разных ИМС имеют одинаковую функциональность и структуру возможно повторное использование этих блоков для новых разработок Это позволяет значительно сократить время проектирования На этапе системного проектирования определяется возможность использования IP-блоков

Слайд 10

Описание слайда:

Производится детализация поведенческого описания, до уровня регистровых передач (RTL - Register Transfer Level) Производится детализация поведенческого описания, до уровня регистровых передач (RTL - Register Transfer Level) Т.е. блоки, определенные декомпозицией на предыдущем этапе представляются в виде набора регистров, сумматоров, логических блоков, триггеров, счетчиков и т.д. с описанием потоков данных между ними

Слайд 11

Описание слайда:

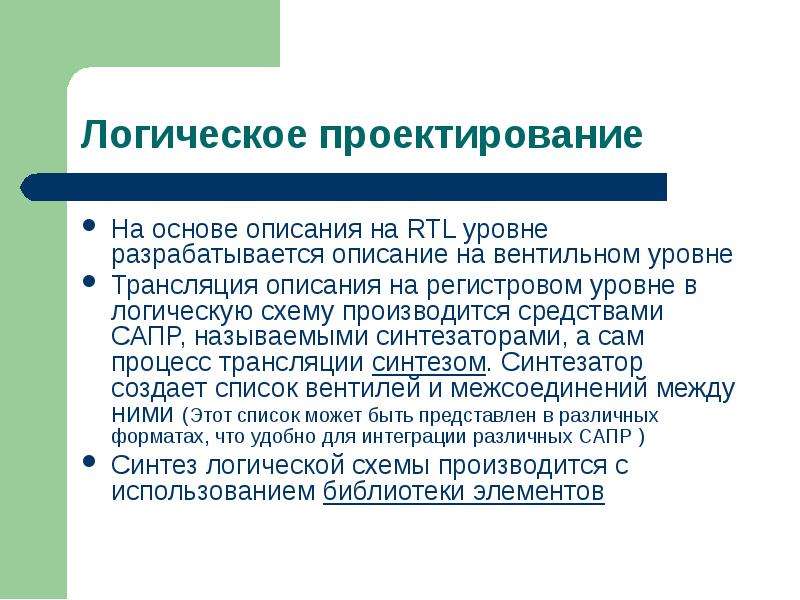

На основе описания на RTL уровне разрабатывается описание на вентильном уровне На основе описания на RTL уровне разрабатывается описание на вентильном уровне Трансляция описания на регистровом уровне в логическую схему производится средствами САПР, называемыми синтезаторами, а сам процесс трансляции синтезом. Синтезатор создает список вентилей и межсоединений между ними (Этот список может быть представлен в различных форматах, что удобно для интеграции различных САПР ) Синтез логической схемы производится с использованием библиотеки элементов

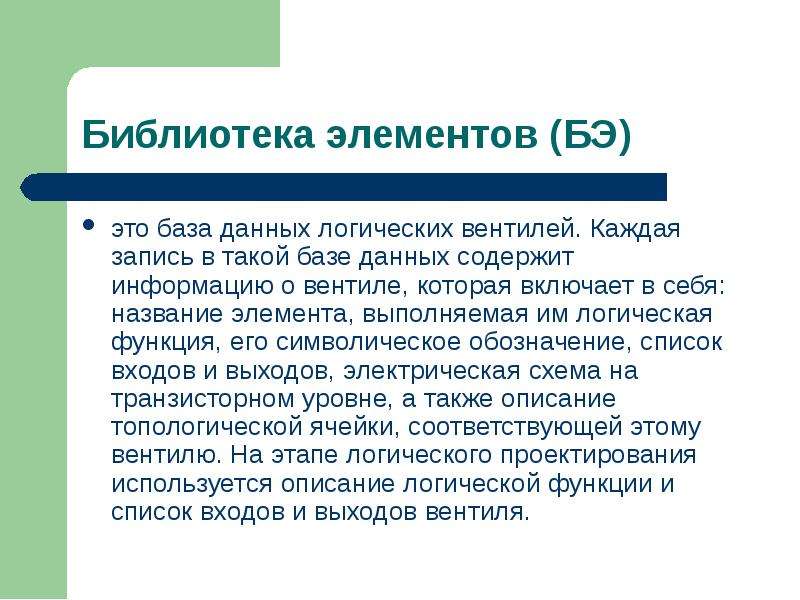

Слайд 12

Описание слайда:

это база данных логических вентилей. Каждая запись в такой базе данных содержит информацию о вентиле, которая включает в себя: название элемента, выполняемая им логическая функция, его символическое обозначение, список входов и выходов, электрическая схема на транзисторном уровне, а также описание топологической ячейки, соответствующей этому вентилю. На этапе логического проектирования используется описание логической функции и список входов и выходов вентиля. это база данных логических вентилей. Каждая запись в такой базе данных содержит информацию о вентиле, которая включает в себя: название элемента, выполняемая им логическая функция, его символическое обозначение, список входов и выходов, электрическая схема на транзисторном уровне, а также описание топологической ячейки, соответствующей этому вентилю. На этапе логического проектирования используется описание логической функции и список входов и выходов вентиля.

Слайд 13

Описание слайда:

это набор кирпичиков, которые проектировщик с помощью САПР использует для создания ИМС. Создание БЭ является отдельной задачей, которая, как правило, решается вне рамок разработки микросхемы. БЭ разрабатывается под конкретный технологический процесс. Но если проектируемая ИМС будет разрабатываться с использованием новой технологии, тогда в маршрут проектирования включается и разработка БЭ это набор кирпичиков, которые проектировщик с помощью САПР использует для создания ИМС. Создание БЭ является отдельной задачей, которая, как правило, решается вне рамок разработки микросхемы. БЭ разрабатывается под конкретный технологический процесс. Но если проектируемая ИМС будет разрабатываться с использованием новой технологии, тогда в маршрут проектирования включается и разработка БЭ

Слайд 14

Описание слайда:

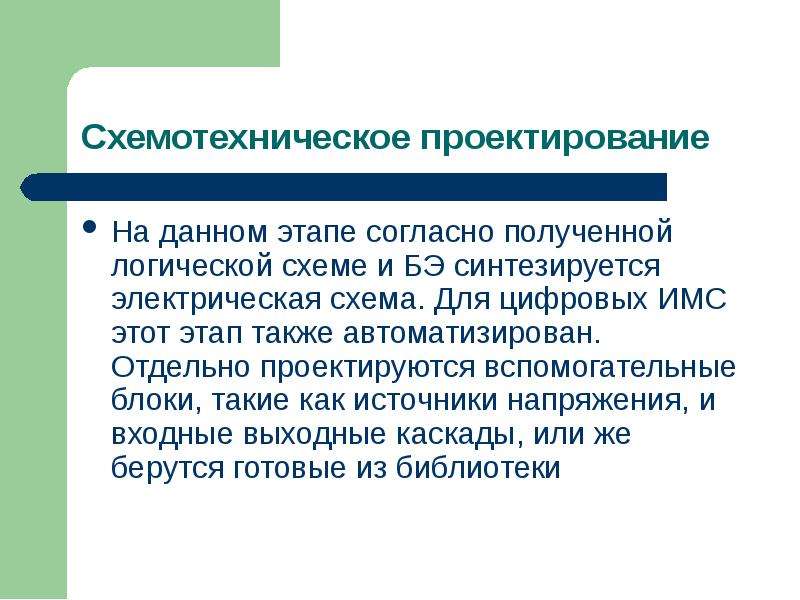

На данном этапе согласно полученной логической схеме и БЭ синтезируется электрическая схема. Для цифровых ИМС этот этап также автоматизирован. Отдельно проектируются вспомогательные блоки, такие как источники напряжения, и входные выходные каскады, или же берутся готовые из библиотеки На данном этапе согласно полученной логической схеме и БЭ синтезируется электрическая схема. Для цифровых ИМС этот этап также автоматизирован. Отдельно проектируются вспомогательные блоки, такие как источники напряжения, и входные выходные каскады, или же берутся готовые из библиотеки

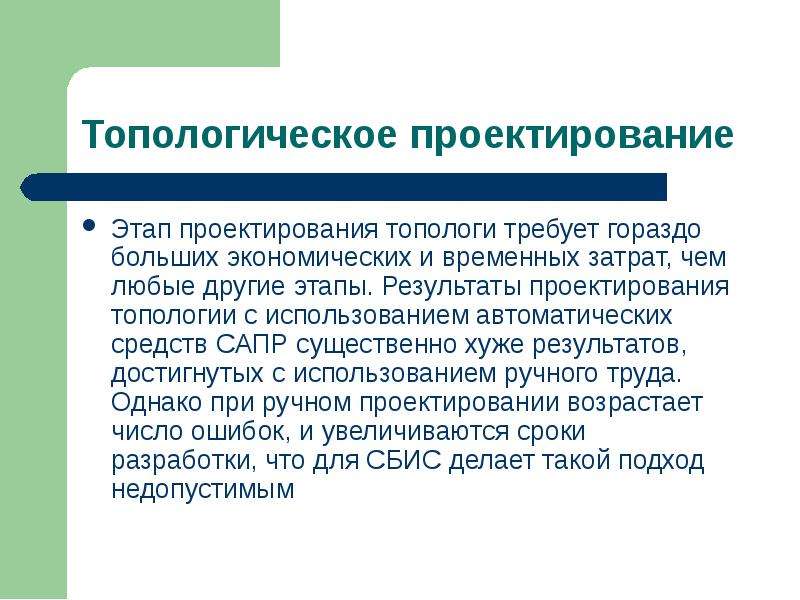

Слайд 15

Описание слайда:

Этап проектирования топологи требует гораздо больших экономических и временных затрат, чем любые другие этапы. Результаты проектирования топологии с использованием автоматических средств САПР существенно хуже результатов, достигнутых с использованием ручного труда. Однако при ручном проектировании возрастает число ошибок, и увеличиваются сроки разработки, что для СБИС делает такой подход недопустимым Этап проектирования топологи требует гораздо больших экономических и временных затрат, чем любые другие этапы. Результаты проектирования топологии с использованием автоматических средств САПР существенно хуже результатов, достигнутых с использованием ручного труда. Однако при ручном проектировании возрастает число ошибок, и увеличиваются сроки разработки, что для СБИС делает такой подход недопустимым

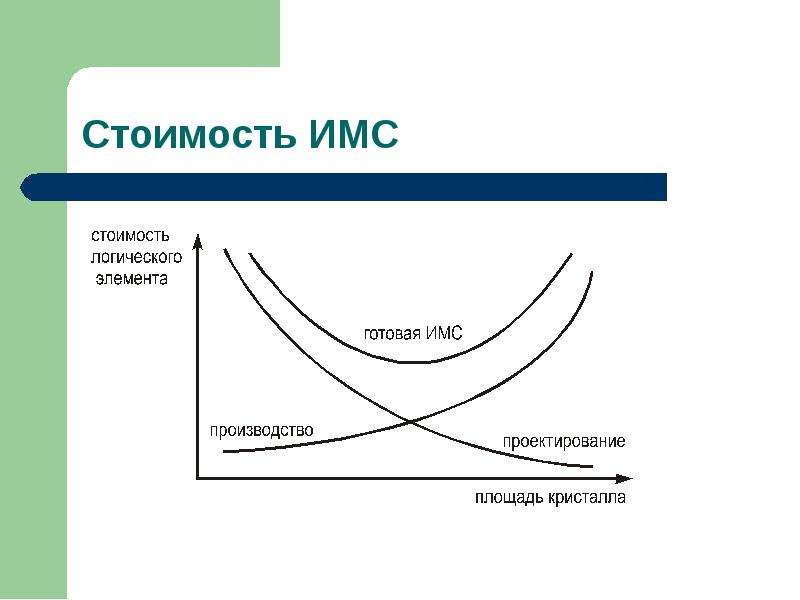

Слайд 16

Описание слайда:

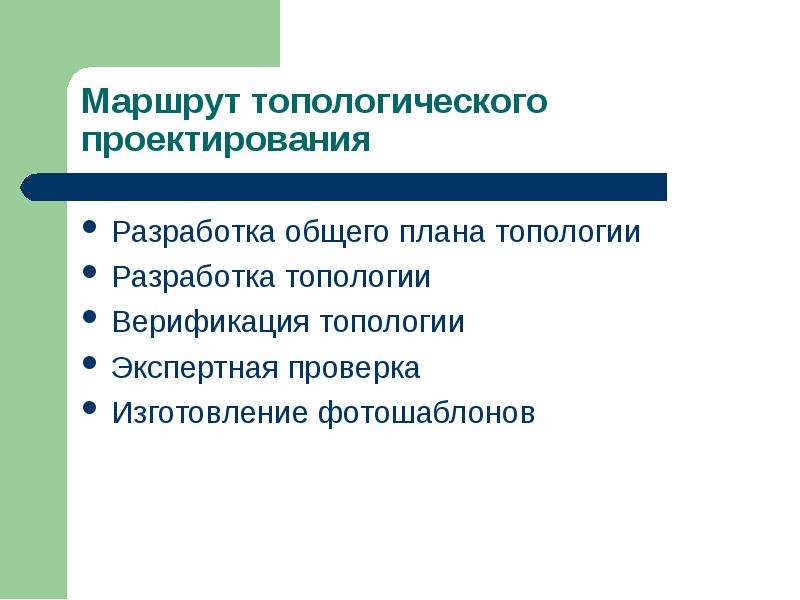

Слайд 17

Описание слайда:

Разработка общего плана топологии Разработка общего плана топологии Разработка топологии Верификация топологии Экспертная проверка Изготовление фотошаблонов

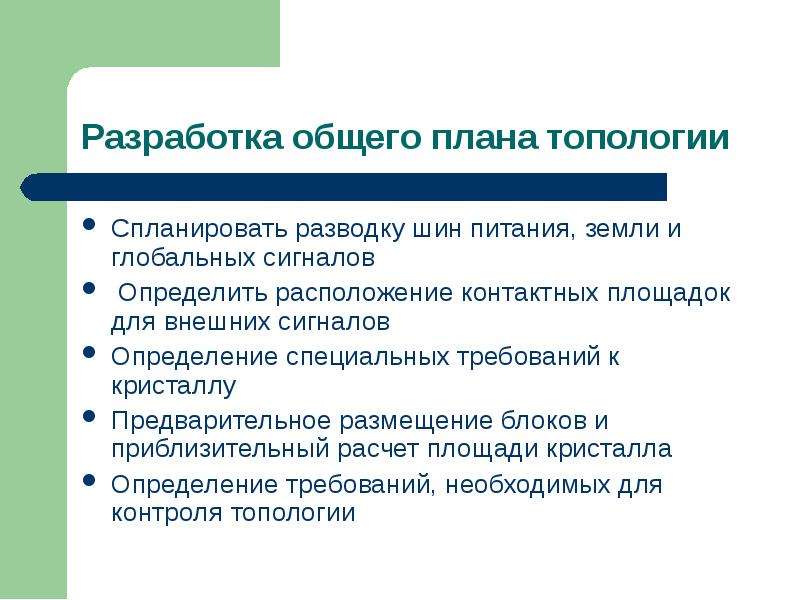

Слайд 18

Описание слайда:

Спланировать разводку шин питания, земли и глобальных сигналов Спланировать разводку шин питания, земли и глобальных сигналов Определить расположение контактных площадок для внешних сигналов Определение специальных требований к кристаллу Предварительное размещение блоков и приблизительный расчет площади кристалла Определение требований, необходимых для контроля топологии

Слайд 19

Описание слайда:

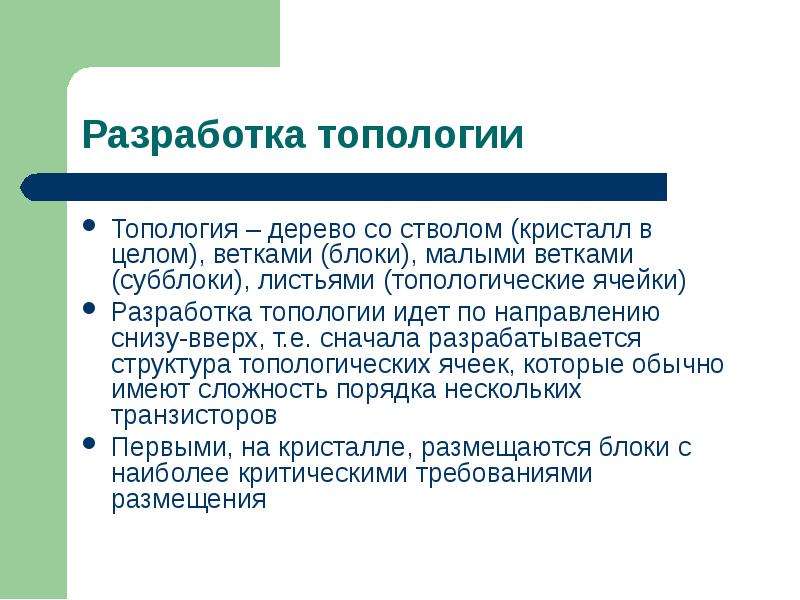

Топология – дерево со стволом (кристалл в целом), ветками (блоки), малыми ветками (субблоки), листьями (топологические ячейки) Топология – дерево со стволом (кристалл в целом), ветками (блоки), малыми ветками (субблоки), листьями (топологические ячейки) Разработка топологии идет по направлению снизу-вверх, т.е. сначала разрабатывается структура топологических ячеек, которые обычно имеют сложность порядка нескольких транзисторов Первыми, на кристалле, размещаются блоки с наиболее критическими требованиями размещения

Слайд 20

Описание слайда:

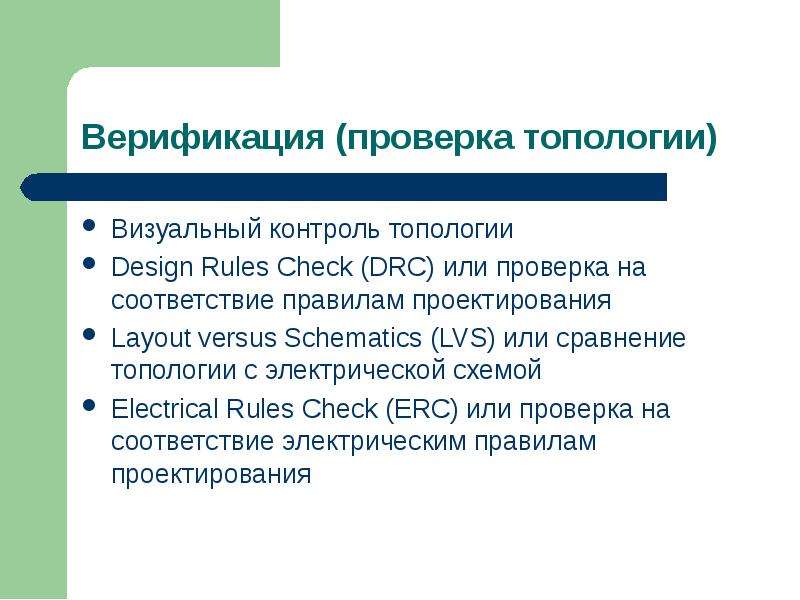

Визуальный контроль топологии Визуальный контроль топологии Design Rules Check (DRC) или проверка на соответствие правилам проектирования Layout versus Schematics (LVS) или сравнение топологии с электрической схемой Electrical Rules Check (ERC) или проверка на соответствие электрическим правилам проектирования

Слайд 21

Описание слайда:

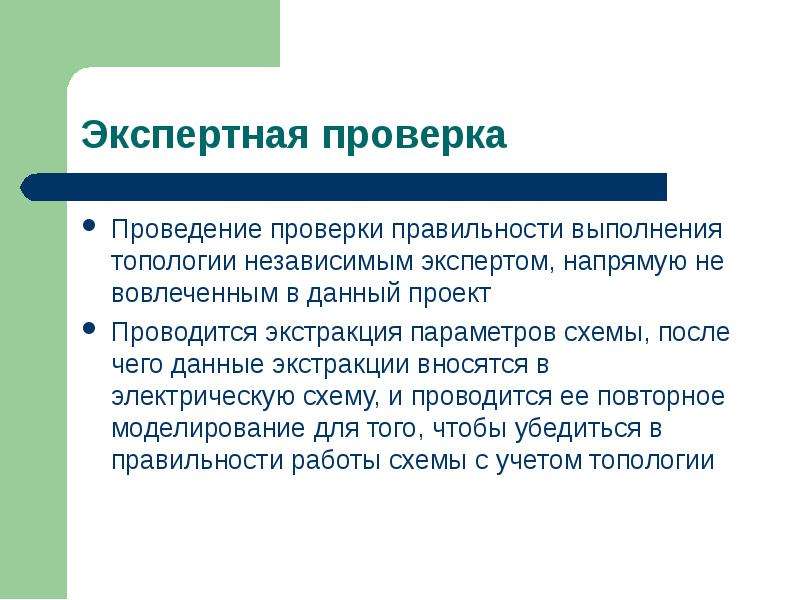

Проведение проверки правильности выполнения топологии независимым экспертом, напрямую не вовлеченным в данный проект Проведение проверки правильности выполнения топологии независимым экспертом, напрямую не вовлеченным в данный проект Проводится экстракция параметров схемы, после чего данные экстракции вносятся в электрическую схему, и проводится ее повторное моделирование для того, чтобы убедиться в правильности работы схемы с учетом топологии

Слайд 22

Описание слайда:

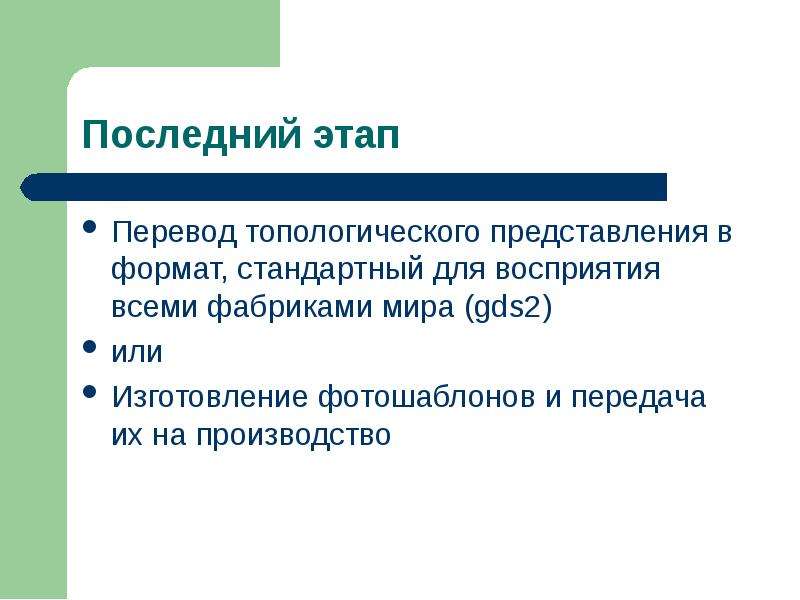

Перевод топологического представления в формат, стандартный для восприятия всеми фабриками мира (gds2) Перевод топологического представления в формат, стандартный для восприятия всеми фабриками мира (gds2) или Изготовление фотошаблонов и передача их на производство
