Слайд 1


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения
Описание слайда:
Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения

Слайд 2


1. Масс-спектрометрия и хроматография: позволяют узнать массу молекулы, ее брутто-формулу, хроматография при этом помогает производить анализ смеси...
Описание слайда:
1. Масс-спектрометрия и хроматография: позволяют узнать массу молекулы, ее брутто-формулу, хроматография при этом помогает производить анализ смеси за счет разделения компонентов во времени попадания на детектирующий масс-спектрометр. При наличии баз данных позволяет легко идентифицировать компоненты смеси и сами соединения. Высокая чувствительность (в ряде случаев – нанограммы образца). Просты для понимания химиком.

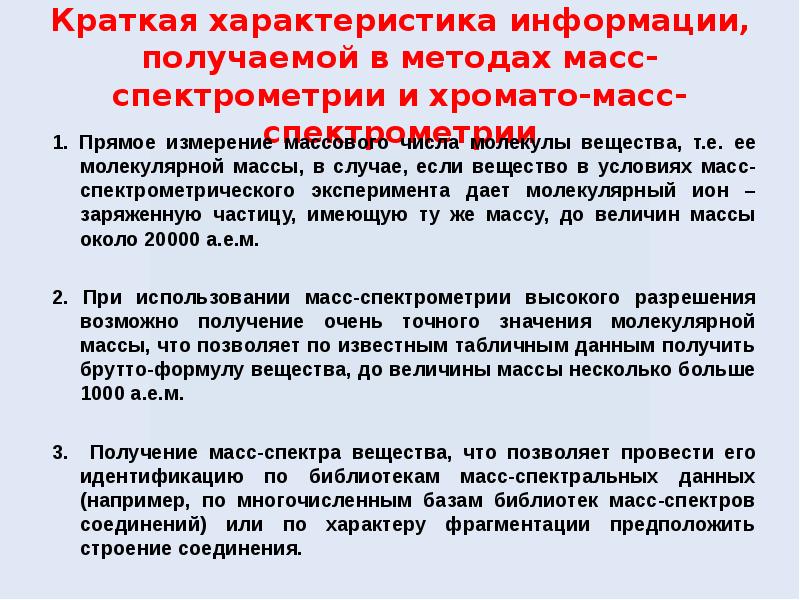

Слайд 3


Краткая характеристика информации, получаемой в методах масс-спектрометрии и хромато-масс-спектрометрии 1. Прямое измерение массового числа молекулы...
Описание слайда:
Краткая характеристика информации, получаемой в методах масс-спектрометрии и хромато-масс-спектрометрии 1. Прямое измерение массового числа молекулы вещества, т.е. ее молекулярной массы, в случае, если вещество в условиях масс-спектрометрического эксперимента дает молекулярный ион – заряженную частицу, имеющую ту же массу, до величин массы около 20000 а.е.м. 2. При использовании масс-спектрометрии высокого разрешения возможно получение очень точного значения молекулярной массы, что позволяет по известным табличным данным получить брутто-формулу вещества, до величины массы несколько больше 1000 а.е.м. 3. Получение масс-спектра вещества, что позволяет провести его идентификацию по библиотекам масс-спектральных данных (например, по многочисленным базам библиотек масс-спектров соединений) или по характеру фрагментации предположить строение соединения.

Слайд 4

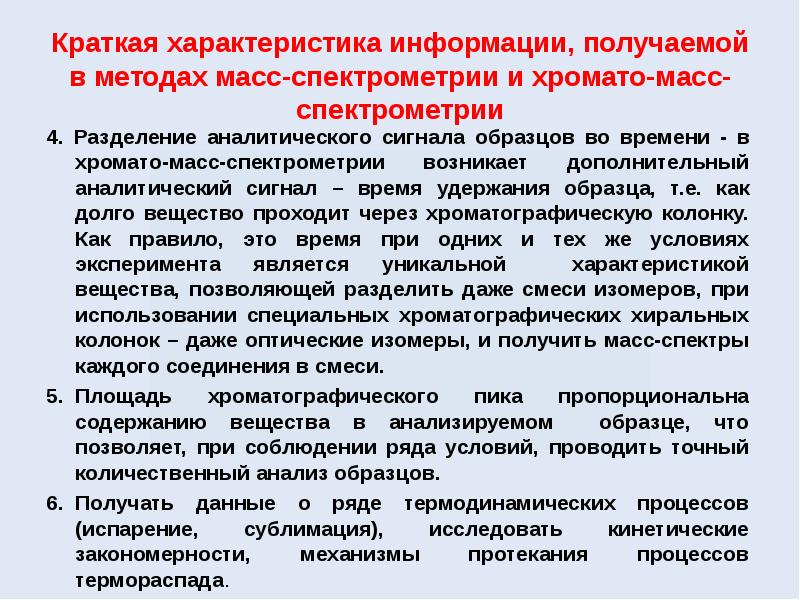

Краткая характеристика информации, получаемой в методах масс-спектрометрии и хромато-масс-спектрометрии 4. Разделение аналитического сигнала образцов...
Описание слайда:
Краткая характеристика информации, получаемой в методах масс-спектрометрии и хромато-масс-спектрометрии 4. Разделение аналитического сигнала образцов во времени - в хромато-масс-спектрометрии возникает дополнительный аналитический сигнал – время удержания образца, т.е. как долго вещество проходит через хроматографическую колонку. Как правило, это время при одних и тех же условиях эксперимента является уникальной характеристикой вещества, позволяющей разделить даже смеси изомеров, при использовании специальных хроматографических хиральных колонок – даже оптические изомеры, и получить масс-спектры каждого соединения в смеси. Площадь хроматографического пика пропорциональна содержанию вещества в анализируемом образце, что позволяет, при соблюдении ряда условий, проводить точный количественный анализ образцов. Получать данные о ряде термодинамических процессов (испарение, сублимация), исследовать кинетические закономерности, механизмы протекания процессов термораспада.

Слайд 5


Что требуется от слушателей курса в этой части: 1. Представлять устройство и принцип работы масс-спектрометра и хромато-масс-спектрометра. 2. Знать,...
Описание слайда:
Что требуется от слушателей курса в этой части: 1. Представлять устройство и принцип работы масс-спектрометра и хромато-масс-спектрометра. 2. Знать, какие задачи можно ставить перед указанными методами. 3. Знать основные процессы фрагментации молекул тех или иных классов органических соединений под действием электронного удара. 3. Уметь использовать информацию: хромато-масс-спектрограмму, масс-спектры индивидуальных соединений. 4. Уметь использовать базы данных масс-спектров для обработки результатов хромато-масс-спектрометрии, в том числе при работе с результатами анализа своих собственных образцов, полученных при лабораторных работах по другим курсам.

Слайд 6


Рекомендуемая литература
Описание слайда:
Рекомендуемая литература

Слайд 7


СВЕДЕНИЯ О МАСС-СПЕКТРОМЕТРИИ
Описание слайда:
СВЕДЕНИЯ О МАСС-СПЕКТРОМЕТРИИ

Слайд 8


Проблемы создания масс-спектрометра
Описание слайда:
Проблемы создания масс-спектрометра

Слайд 9

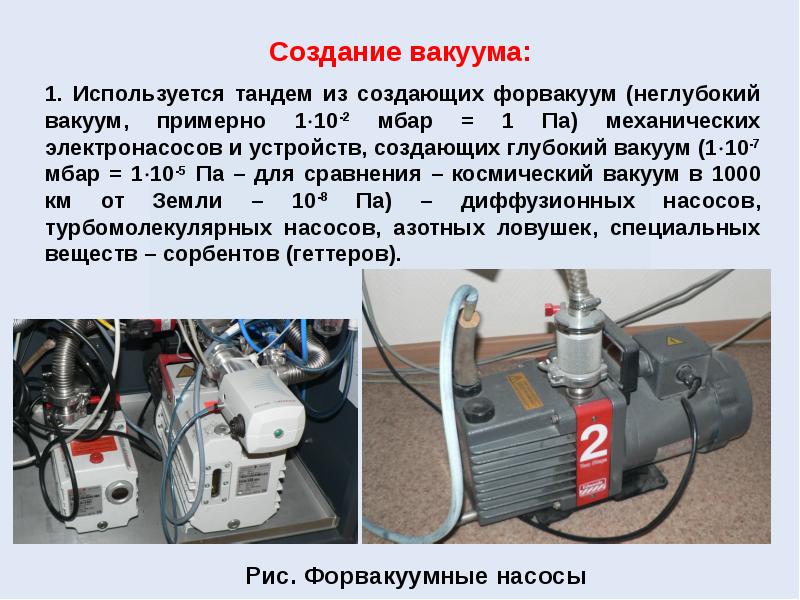

Создание вакуума:
Описание слайда:
Создание вакуума:

Слайд 10

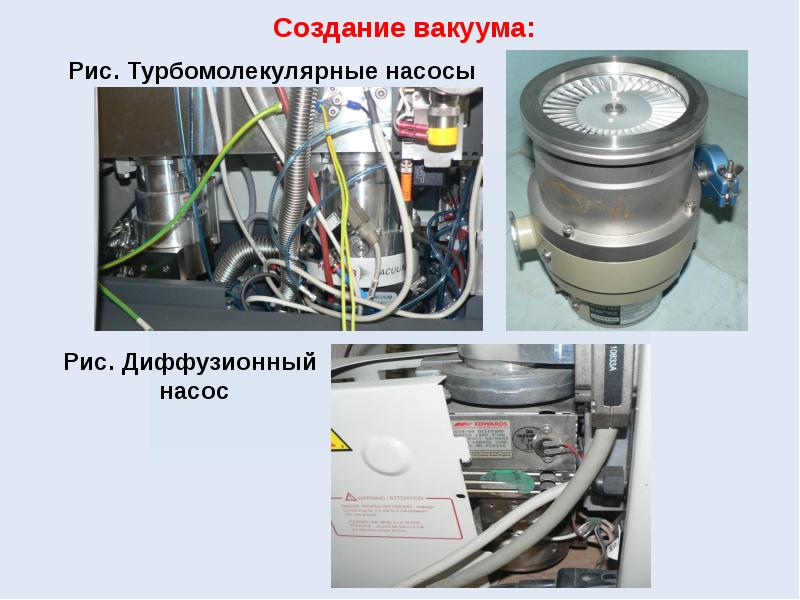

Создание вакуума:
Описание слайда:
Создание вакуума:

Слайд 11

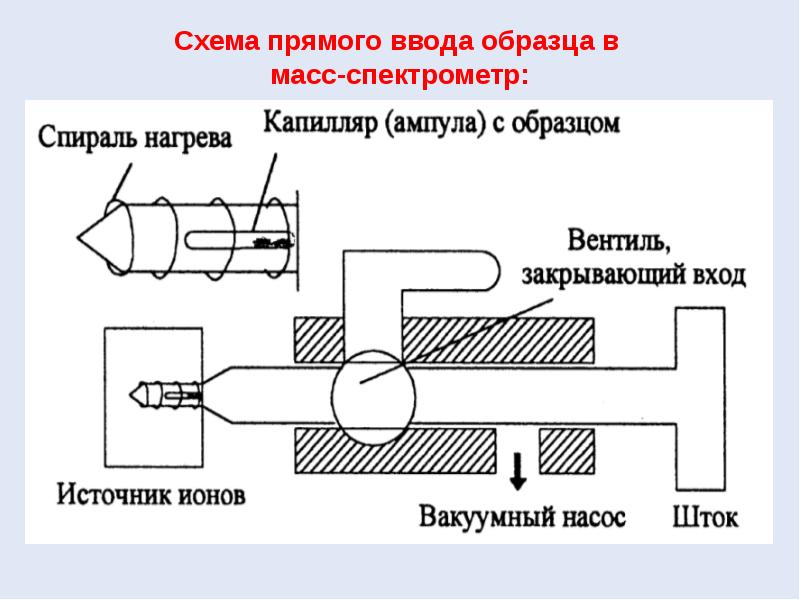

Схема прямого ввода образца в масс-спектрометр:
Описание слайда:
Схема прямого ввода образца в масс-спектрометр:

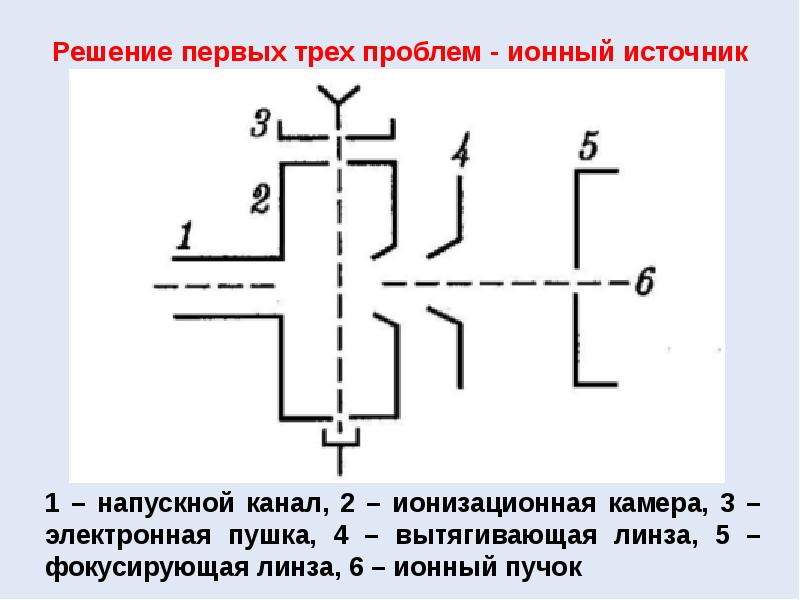

Слайд 12


Решение первых трех проблем - ионный источник
Описание слайда:
Решение первых трех проблем - ионный источник

Слайд 13

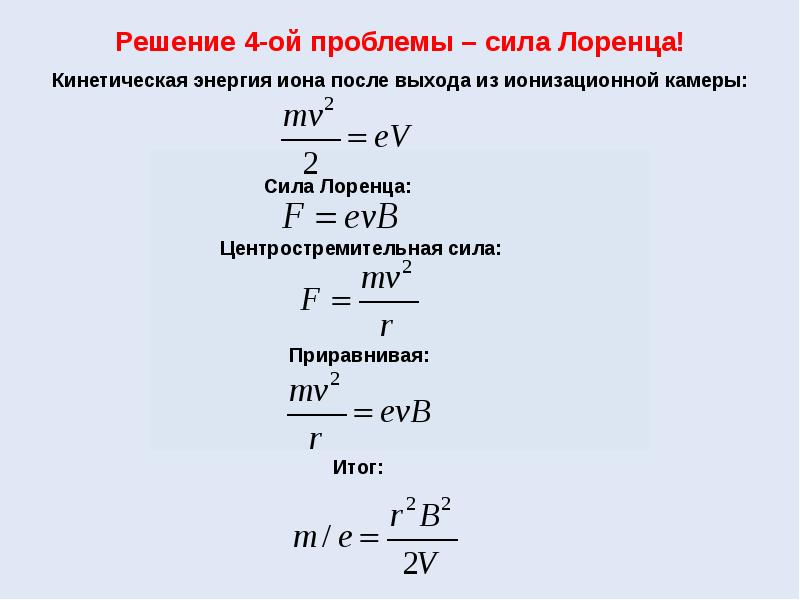

Решение 4-ой проблемы – сила Лоренца!
Описание слайда:
Решение 4-ой проблемы – сила Лоренца!

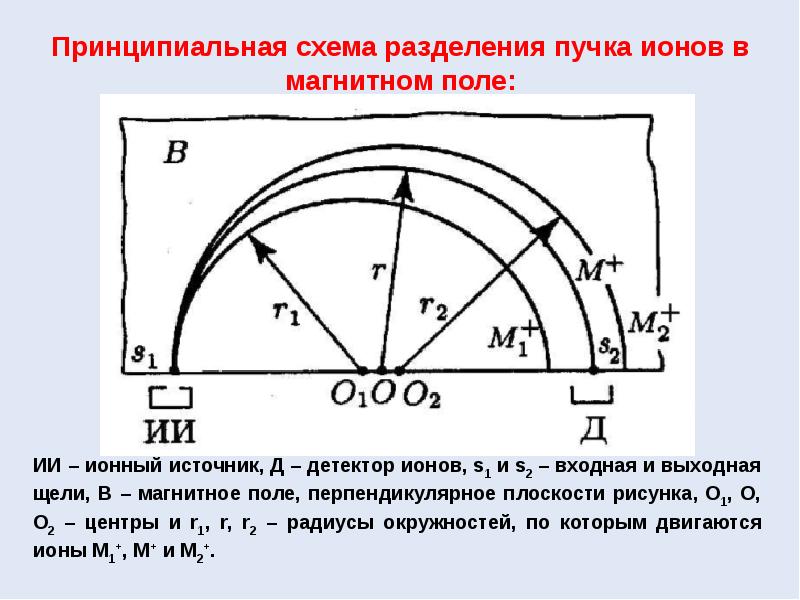

Слайд 14


Принципиальная схема разделения пучка ионов в магнитном поле:
Описание слайда:
Принципиальная схема разделения пучка ионов в магнитном поле:

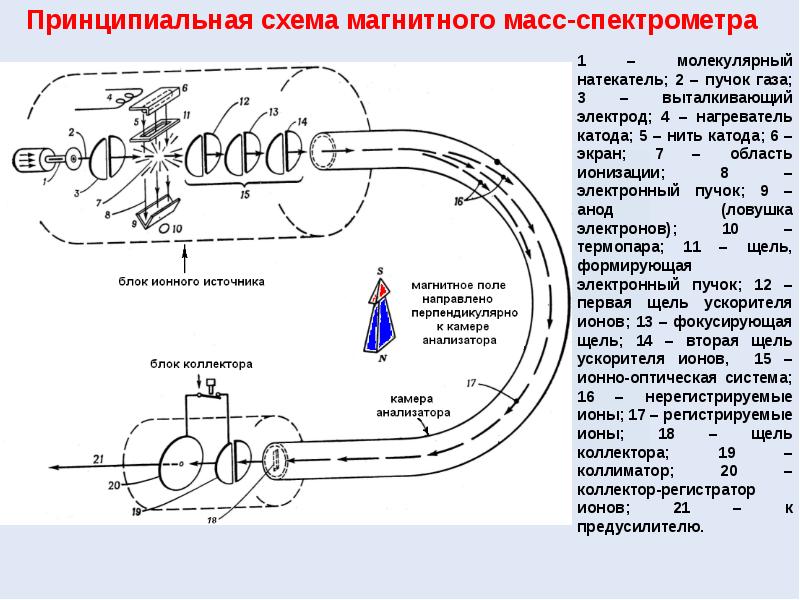

Слайд 15

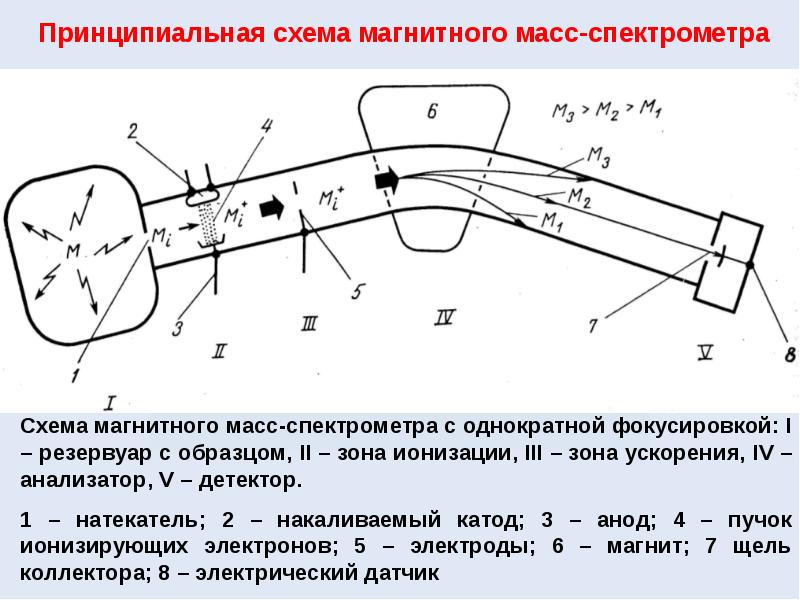

Принципиальная схема магнитного масс-спектрометра
Описание слайда:
Принципиальная схема магнитного масс-спектрометра

Слайд 16


Принципиальная схема магнитного масс-спектрометра
Описание слайда:
Принципиальная схема магнитного масс-спектрометра

Слайд 17

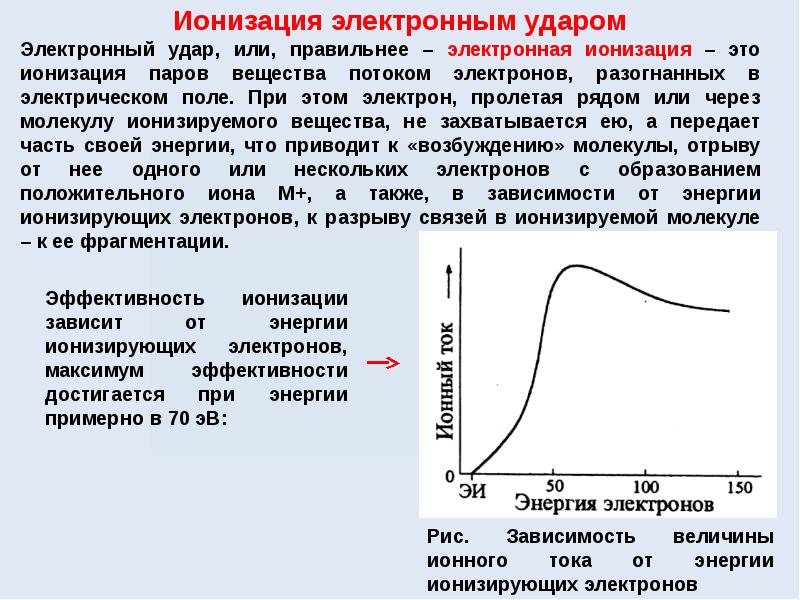

Ионизация электронным ударом
Описание слайда:
Ионизация электронным ударом

Слайд 18

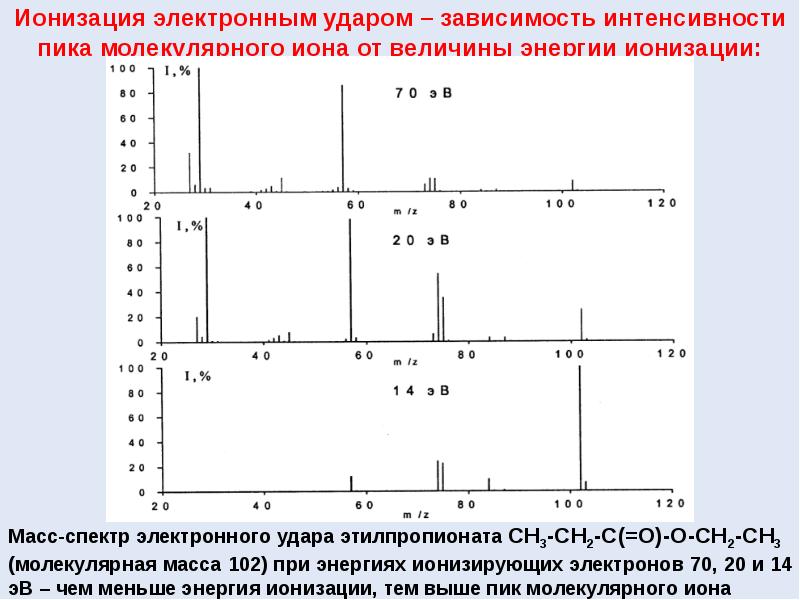

Ионизация электронным ударом – зависимость интенсивности пика молекулярного иона от величины энергии ионизации:
Описание слайда:
Ионизация электронным ударом – зависимость интенсивности пика молекулярного иона от величины энергии ионизации:

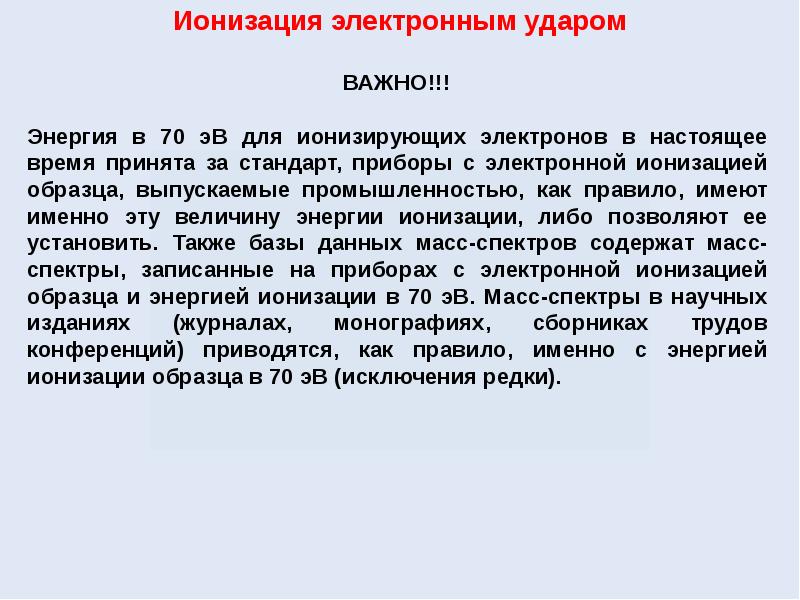

Слайд 19

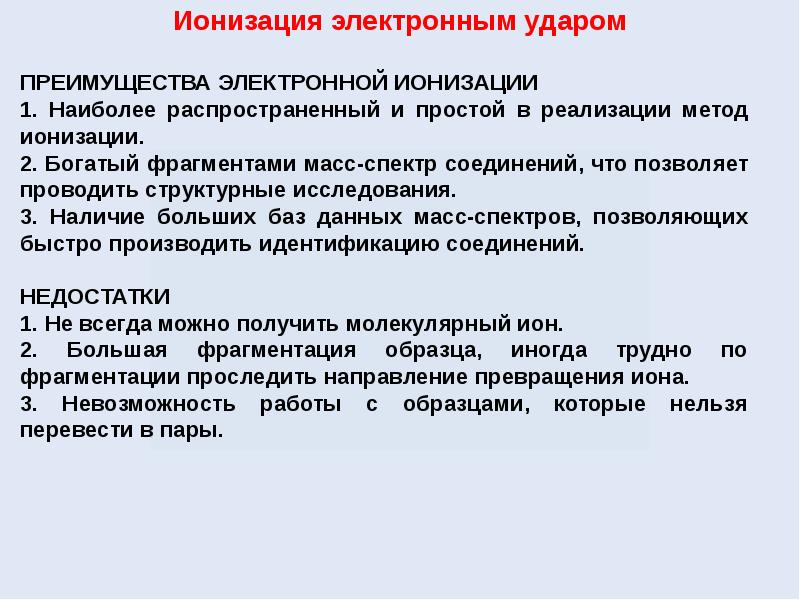

Ионизация электронным ударом
Описание слайда:
Ионизация электронным ударом

Слайд 20


Ионизация электронным ударом
Описание слайда:
Ионизация электронным ударом

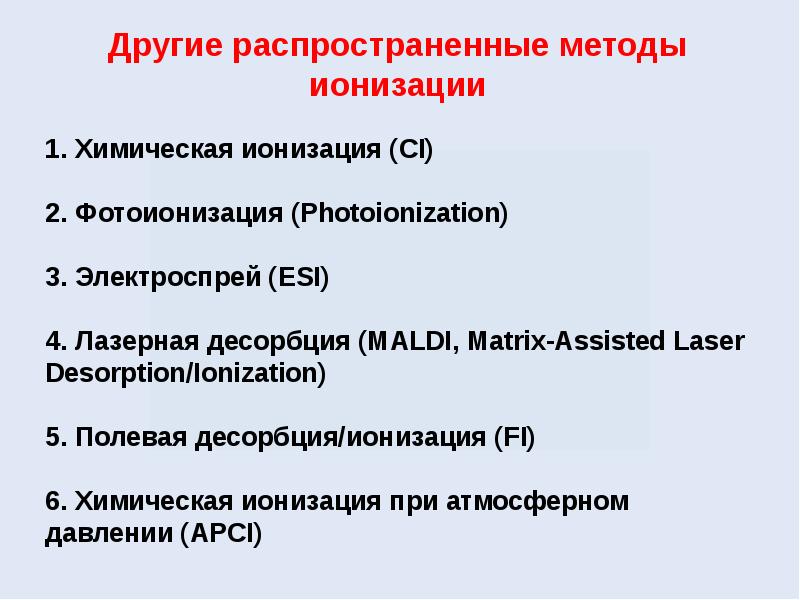

Слайд 21

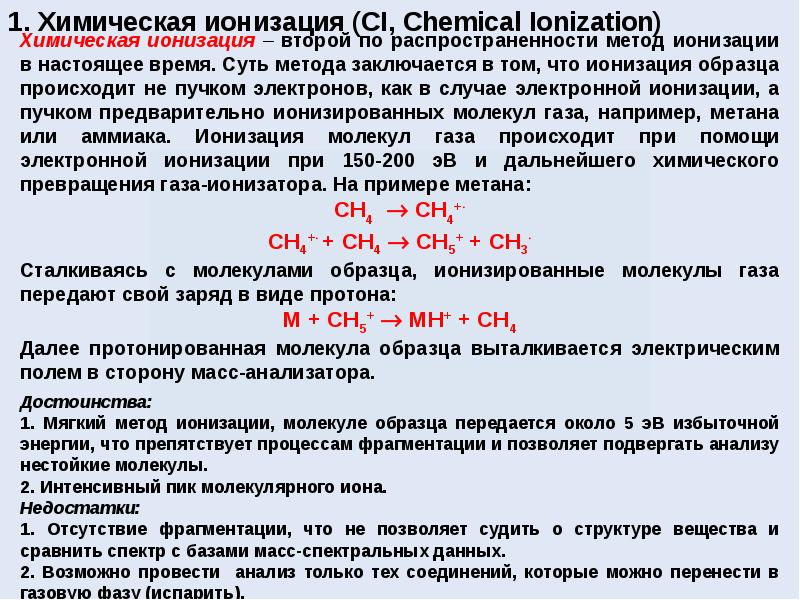

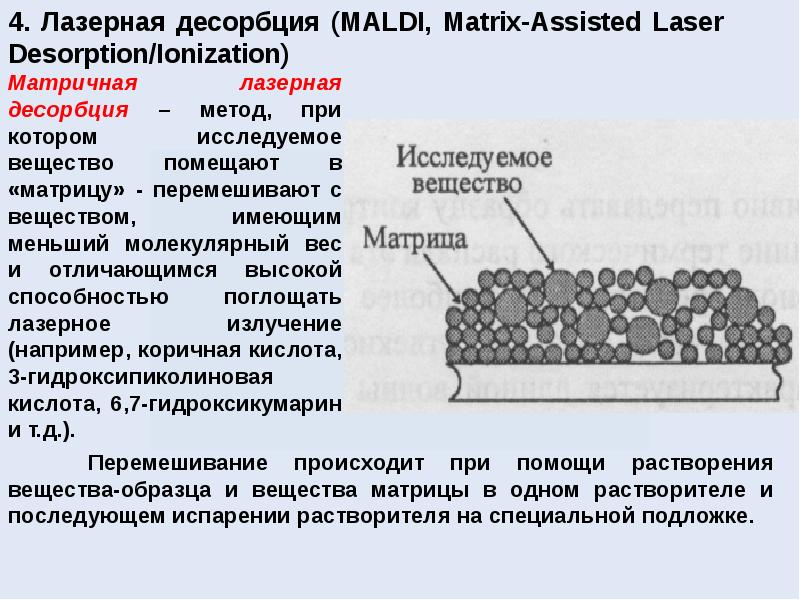

Другие распространенные методы ионизации
Описание слайда:
Другие распространенные методы ионизации

Слайд 22


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №22
Описание слайда:

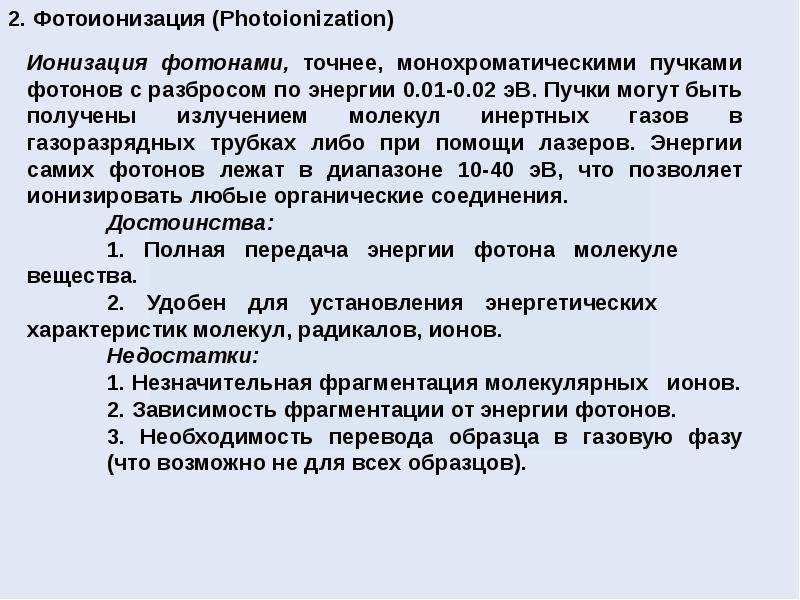

Слайд 23


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №23
Описание слайда:

Слайд 24

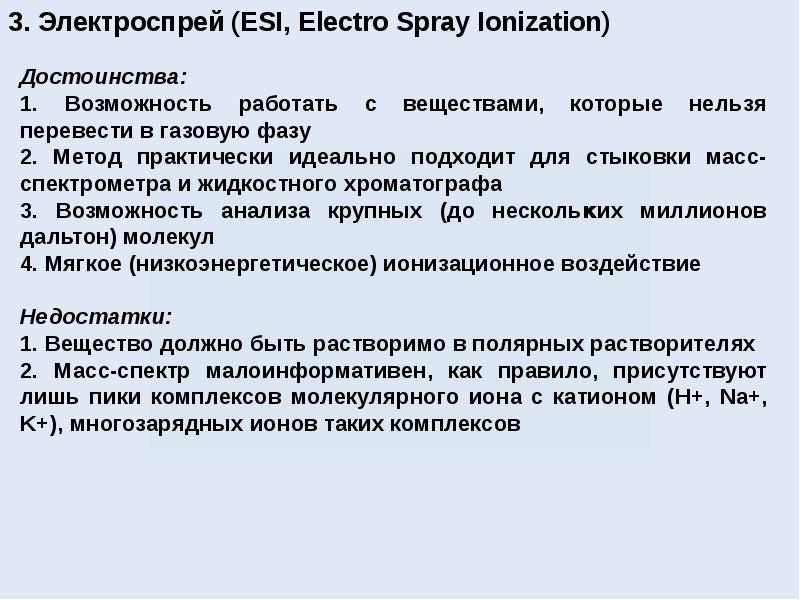

Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №24
Описание слайда:

Слайд 25

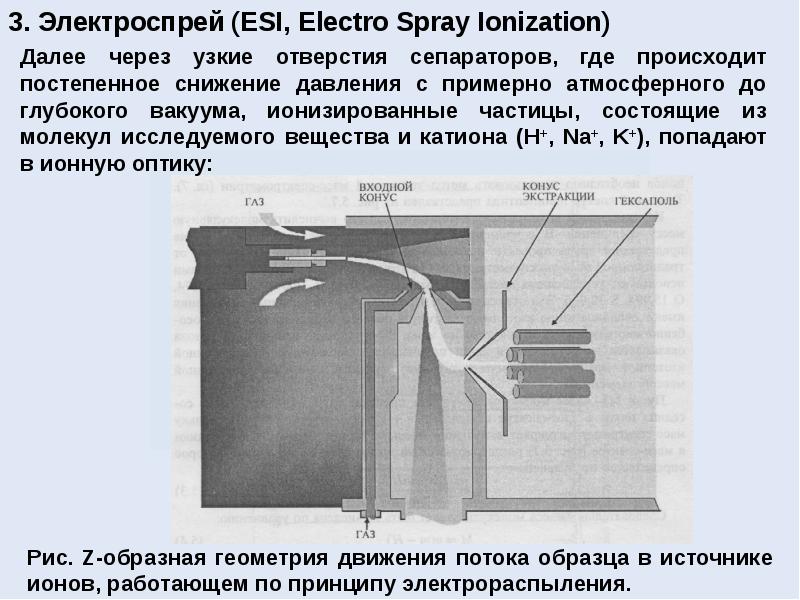

Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №25
Описание слайда:

Слайд 26


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №26
Описание слайда:

Слайд 27


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №27
Описание слайда:

Слайд 28

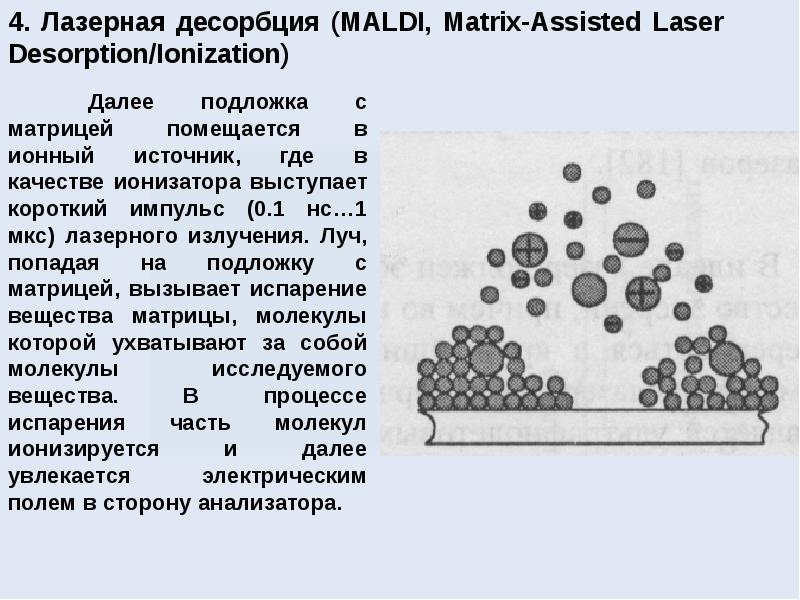

Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №28
Описание слайда:

Слайд 29


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №29
Описание слайда:

Слайд 30


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №30
Описание слайда:

Слайд 31


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №31
Описание слайда:

Слайд 32


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №32
Описание слайда:

Слайд 33


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №33
Описание слайда:

Слайд 34


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №34
Описание слайда:

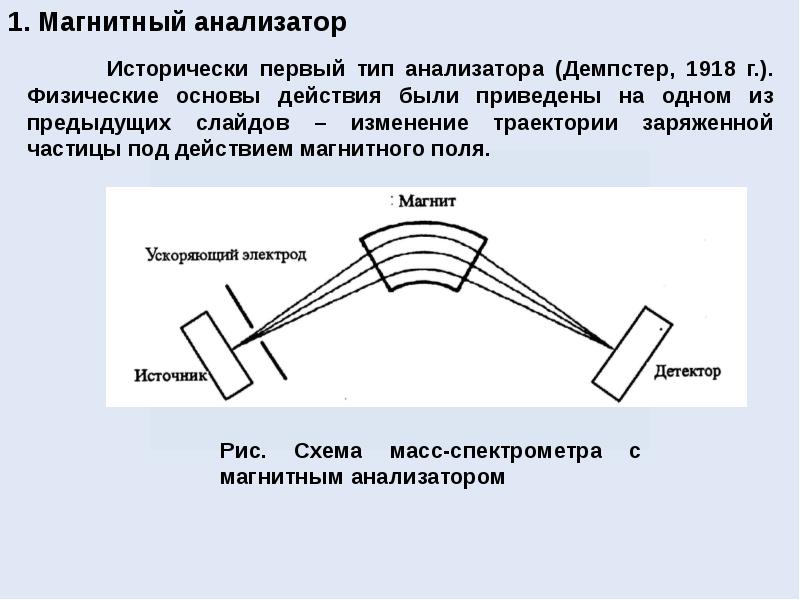

Слайд 35

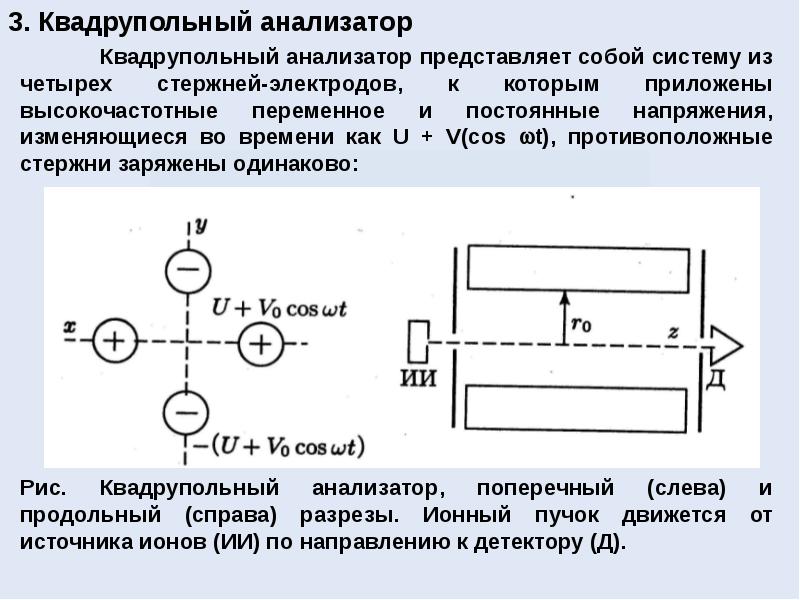

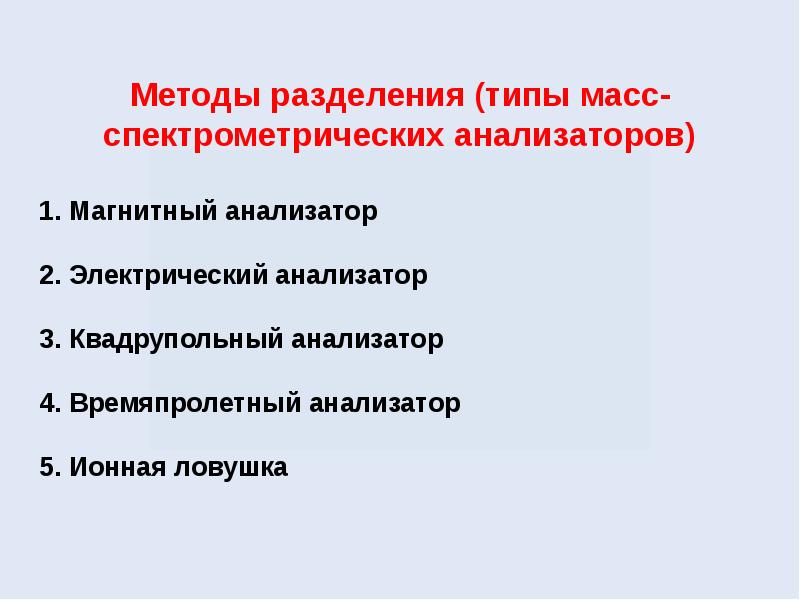

Методы разделения (типы масс-спектрометрических анализаторов)
Описание слайда:
Методы разделения (типы масс-спектрометрических анализаторов)

Слайд 36


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №36
Описание слайда:

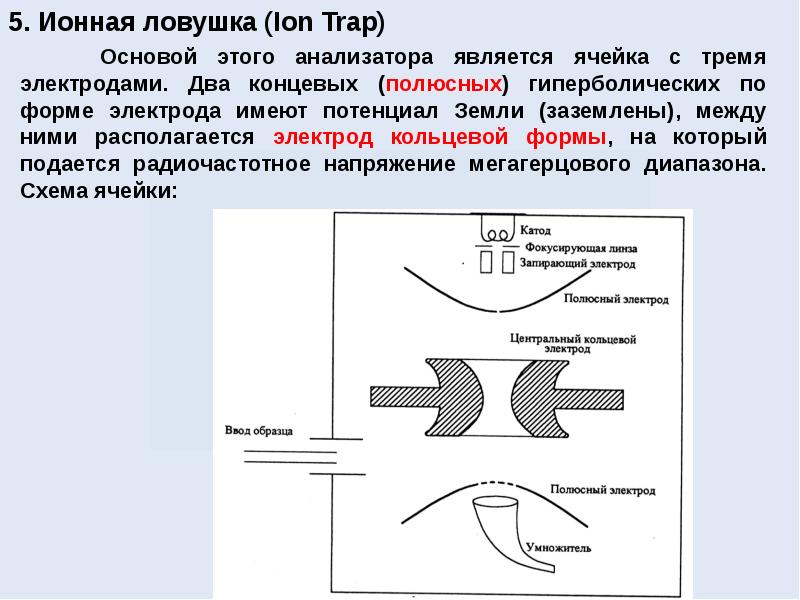

Слайд 37


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №37
Описание слайда:

Слайд 38


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №38
Описание слайда:

Слайд 39


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №39
Описание слайда:

Слайд 40


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №40
Описание слайда:

Слайд 41


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №41
Описание слайда:

Слайд 42


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №42
Описание слайда:

Слайд 43


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №43
Описание слайда:

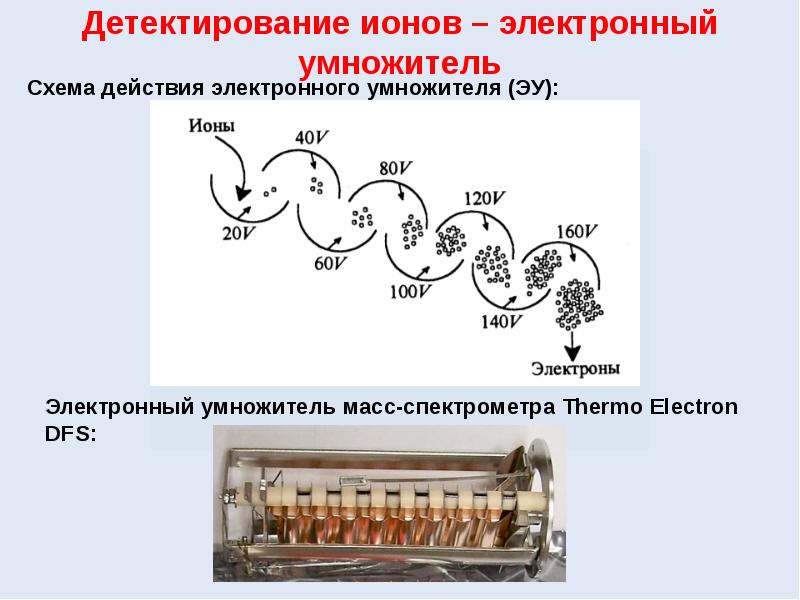

Слайд 44


Детектирование ионов – электронный умножитель
Описание слайда:
Детектирование ионов – электронный умножитель

Слайд 45


Важный параметр масс-спектрометрических приборов – РАЗРЕШЕНИЕ (разрешающая способность)
Описание слайда:
Важный параметр масс-спектрометрических приборов – РАЗРЕШЕНИЕ (разрешающая способность)

Слайд 46


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №46
Описание слайда:

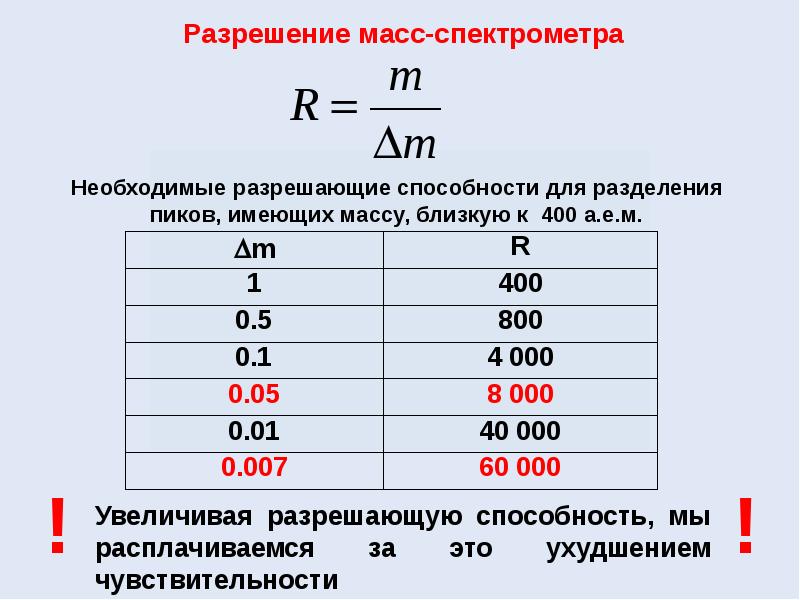

Слайд 47

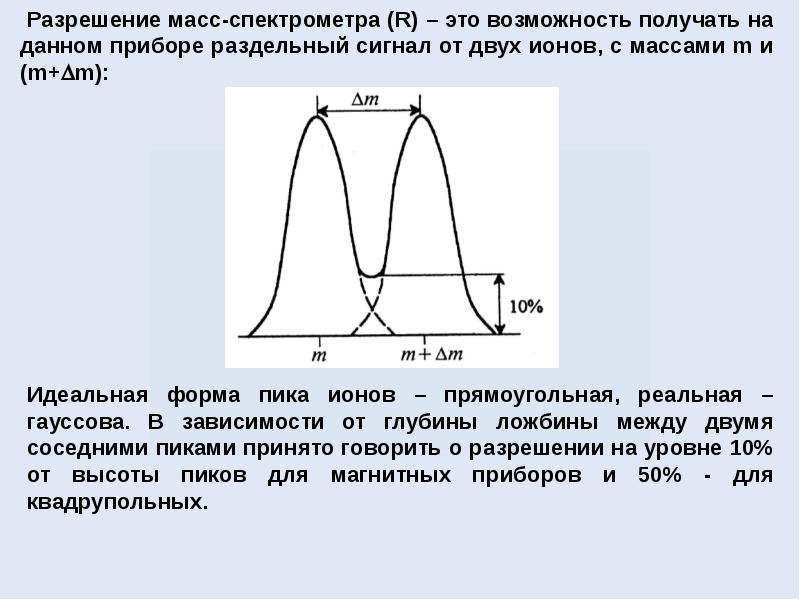

Разрешение масс-спектрометра
Описание слайда:
Разрешение масс-спектрометра

Слайд 48

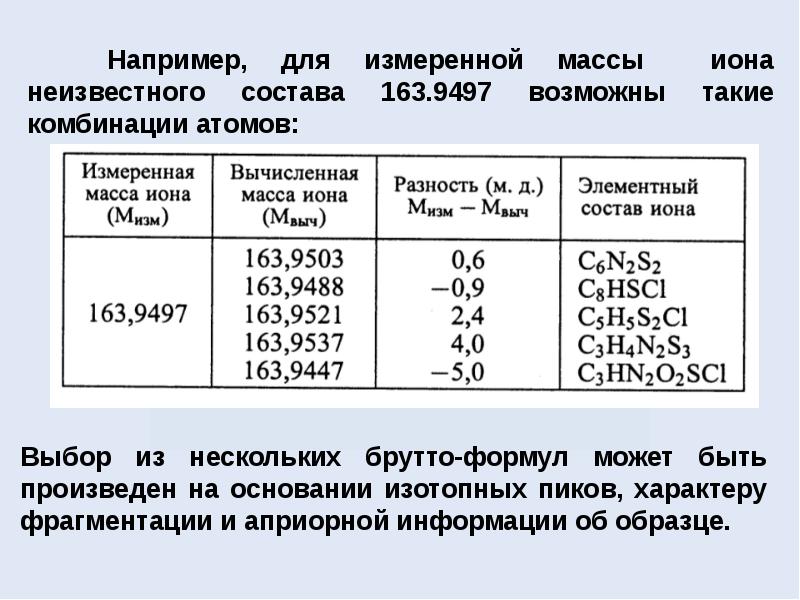

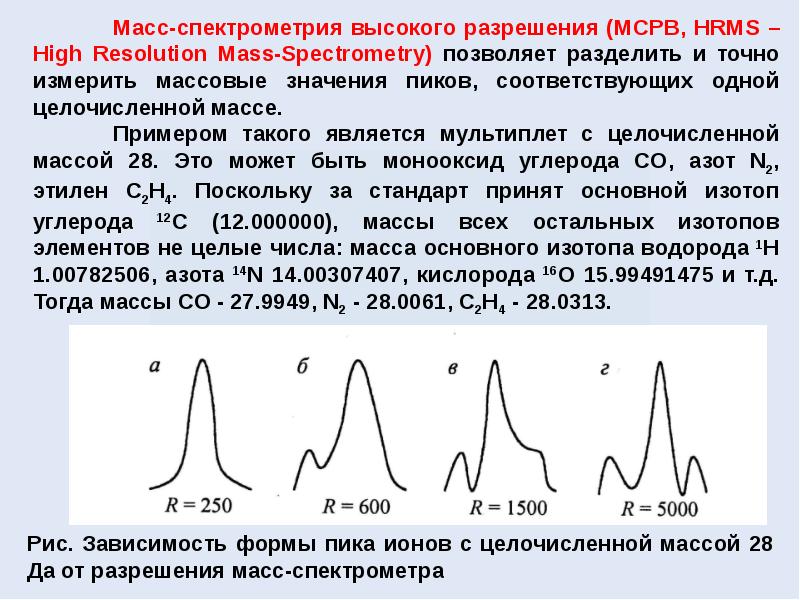

МАСС-СПЕКТРОМЕТРИЯ ВЫСОКОГО РАЗРЕШЕНИЯ
Описание слайда:
МАСС-СПЕКТРОМЕТРИЯ ВЫСОКОГО РАЗРЕШЕНИЯ

Слайд 49

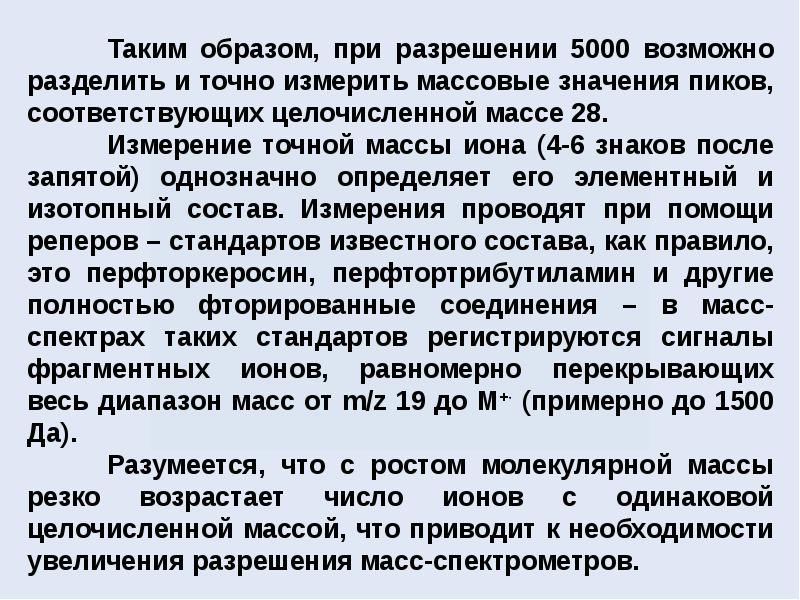

Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №49
Описание слайда:

Слайд 50


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №50
Описание слайда:

Слайд 51


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №51
Описание слайда:

Слайд 52


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №52
Описание слайда:

Слайд 53

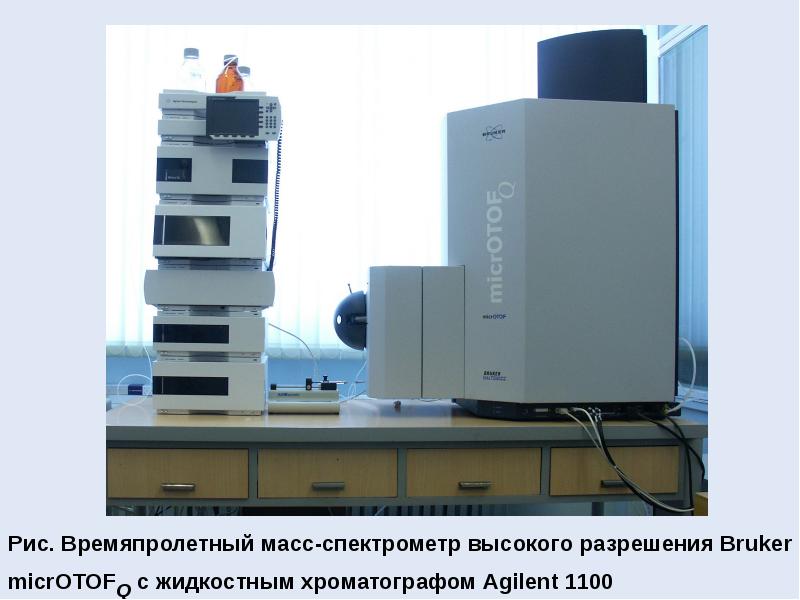

Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №53
Описание слайда:

Слайд 54


Масс-спектрометрия и хромато-масс-спектрометрия высокого разрешения, слайд №54
Описание слайда:
