Слайд 1

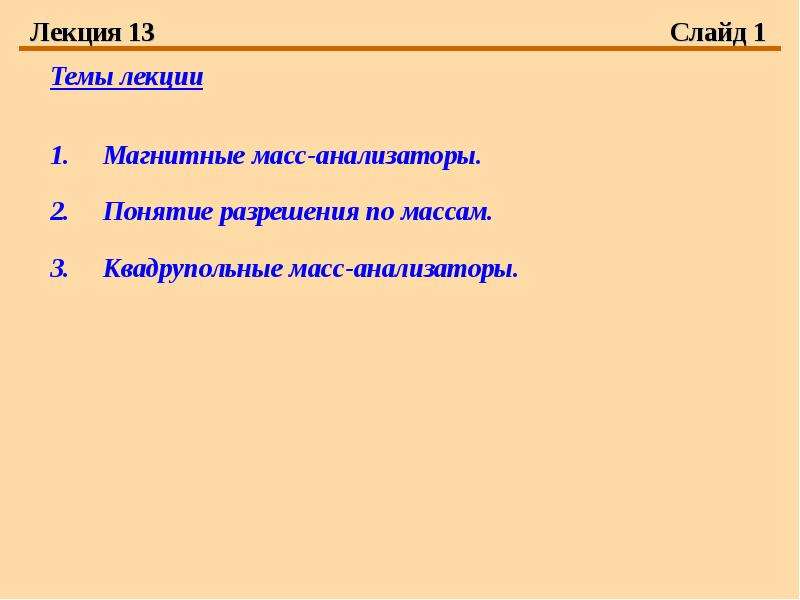

Лекция 13 Слайд 1 Темы лекции Магнитные масс-анализаторы. Понятие разрешения по массам. Квадрупольные масс-анализаторы.
Описание слайда:
Лекция 13 Слайд 1 Темы лекции Магнитные масс-анализаторы. Понятие разрешения по массам. Квадрупольные масс-анализаторы.

Слайд 2

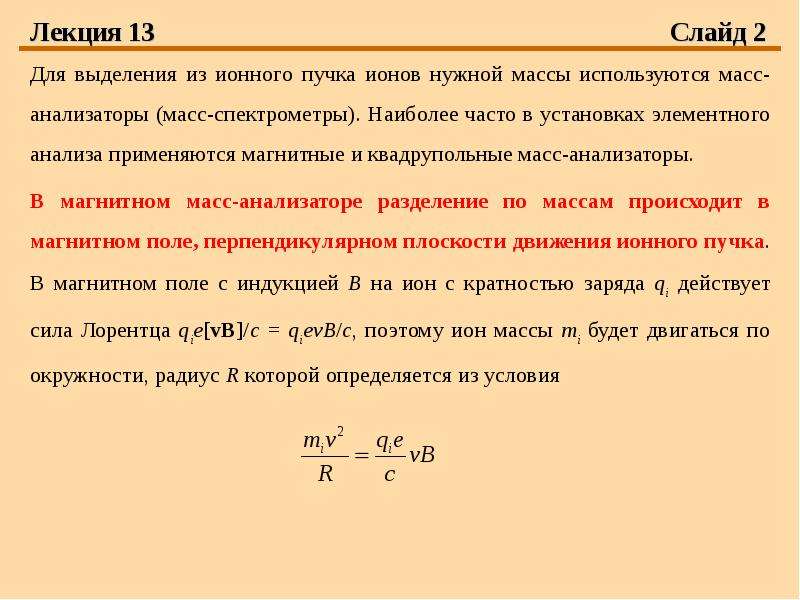

Лекция 13 Слайд 2 Для выделения из ионного пучка ионов нужной массы используются масс-анализаторы (масс-спектрометры). Наиболее часто в установках...
Описание слайда:
Лекция 13 Слайд 2 Для выделения из ионного пучка ионов нужной массы используются масс-анализаторы (масс-спектрометры). Наиболее часто в установках элементного анализа применяются магнитные и квадрупольные масс-анализаторы. В магнитном масс-анализаторе разделение по массам происходит в магнитном поле, перпендикулярном плоскости движения ионного пучка. В магнитном поле с индукцией В на ион с кратностью заряда qi действует сила Лорентца qie[vB]/c = qievB/c, поэтому ион массы mi будет двигаться по окружности, радиус R которой определяется из условия

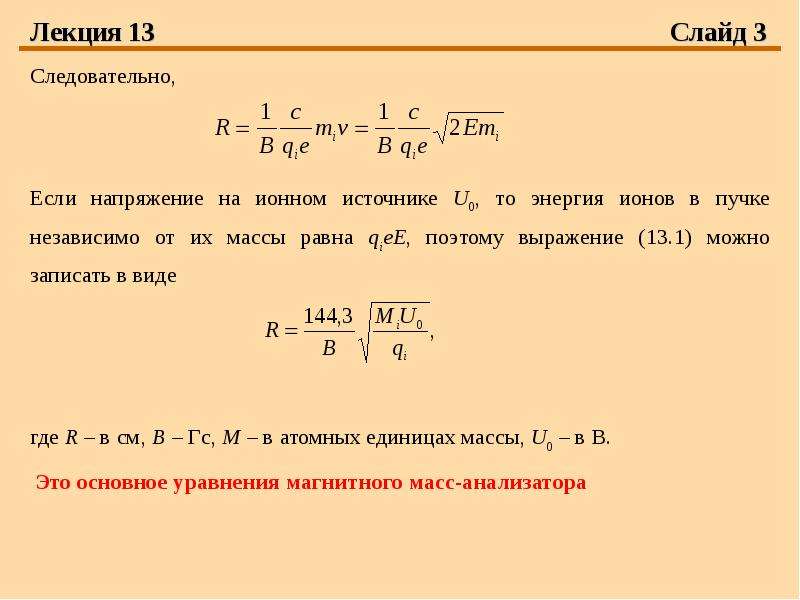

Слайд 3


Лекция 13 Слайд 3 Следовательно, Если напряжение на ионном источнике U0, то энергия ионов в пучке независимо от их массы равна qieЕ, поэтому...
Описание слайда:
Лекция 13 Слайд 3 Следовательно, Если напряжение на ионном источнике U0, то энергия ионов в пучке независимо от их массы равна qieЕ, поэтому выражение (13.1) можно записать в виде где R – в см, В – Гс, М – в атомных единицах массы, U0 – в В. Это основное уравнения магнитного масс-анализатора

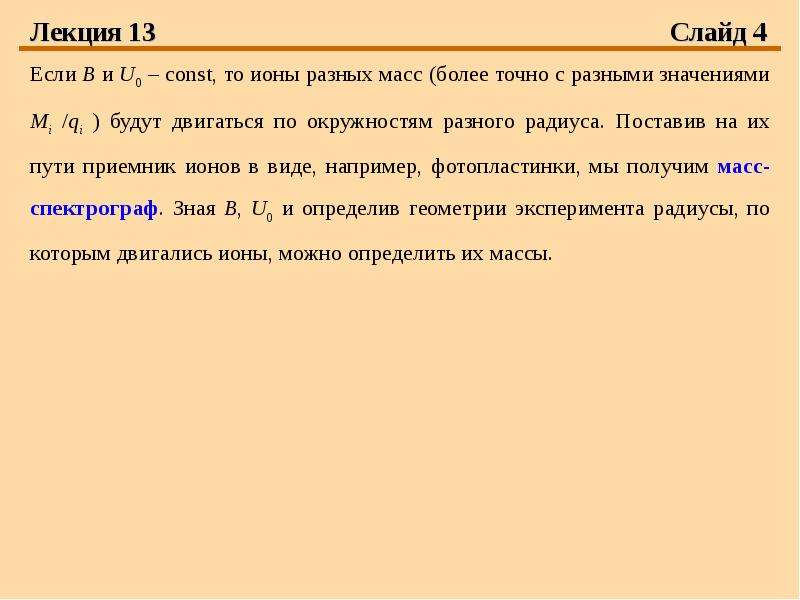

Слайд 4


Лекция 13 Слайд 4 Если В и U0 – const, то ионы разных масс (более точно с разными значениями Mi /qi ) будут двигаться по окружностям разного радиуса....
Описание слайда:
Лекция 13 Слайд 4 Если В и U0 – const, то ионы разных масс (более точно с разными значениями Mi /qi ) будут двигаться по окружностям разного радиуса. Поставив на их пути приемник ионов в виде, например, фотопластинки, мы получим масс-спектрограф. Зная В, U0 и определив геометрии эксперимента радиусы, по которым двигались ионы, можно определить их массы.

Слайд 5

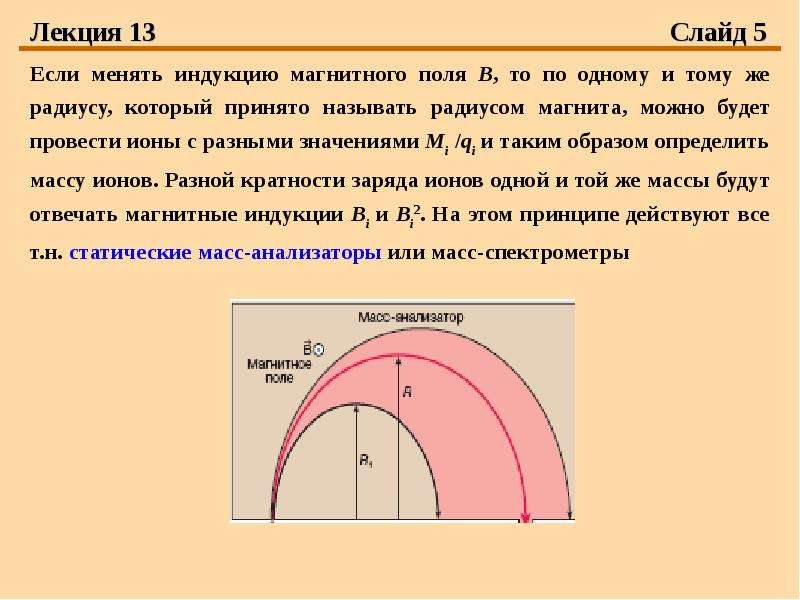

Лекция 13 Слайд 5 Если менять индукцию магнитного поля В, то по одному и тому же радиусу, который принято называть радиусом магнита, можно будет...
Описание слайда:
Лекция 13 Слайд 5 Если менять индукцию магнитного поля В, то по одному и тому же радиусу, который принято называть радиусом магнита, можно будет провести ионы с разными значениями Mi /qi и таким образом определить массу ионов. Разной кратности заряда ионов одной и той же массы будут отвечать магнитные индукции Вi и Вi2. На этом принципе действуют все т.н. статические масс-анализаторы или масс-спектрометры

Слайд 6

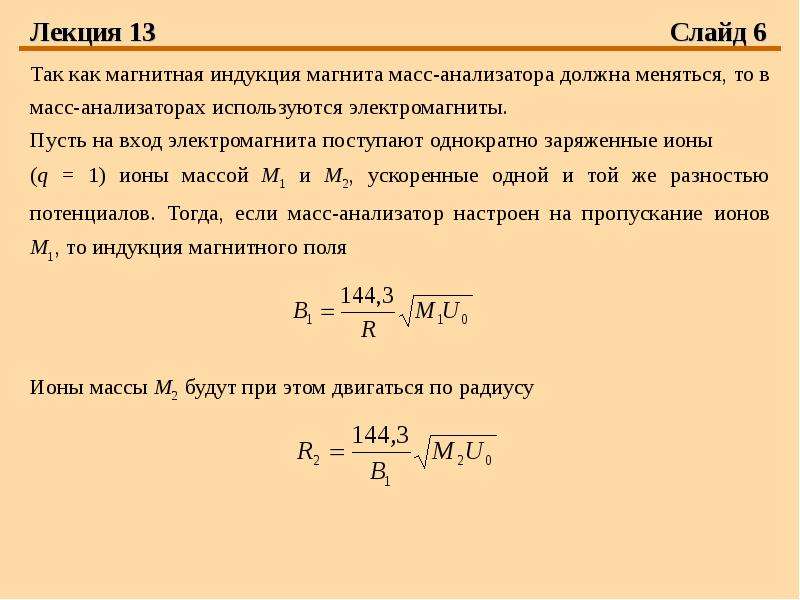

Лекция 13 Слайд 6 Так как магнитная индукция магнита масс-анализатора должна меняться, то в масс-анализаторах используются электромагниты. Пусть на...
Описание слайда:
Лекция 13 Слайд 6 Так как магнитная индукция магнита масс-анализатора должна меняться, то в масс-анализаторах используются электромагниты. Пусть на вход электромагнита поступают однократно заряженные ионы (q = 1) ионы массой M1 и M2, ускоренные одной и той же разностью потенциалов. Тогда, если масс-анализатор настроен на пропускание ионов M1, то индукция магнитного поля Ионы массы M2 будут при этом двигаться по радиусу

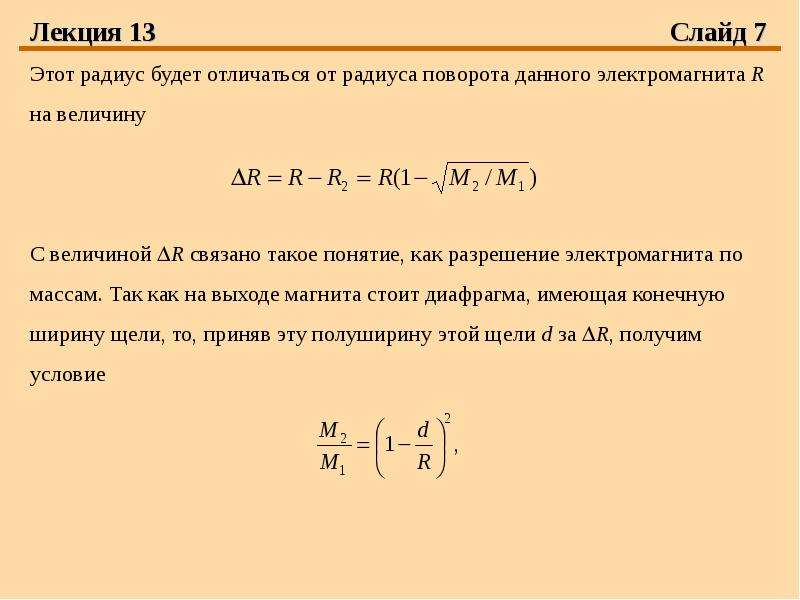

Слайд 7


Лекция 13 Слайд 7 Этот радиус будет отличаться от радиуса поворота данного электромагнита R на величину С величиной R связано такое понятие, как...
Описание слайда:
Лекция 13 Слайд 7 Этот радиус будет отличаться от радиуса поворота данного электромагнита R на величину С величиной R связано такое понятие, как разрешение электромагнита по массам. Так как на выходе магнита стоит диафрагма, имеющая конечную ширину щели, то, приняв эту полуширину этой щели d за R, получим условие

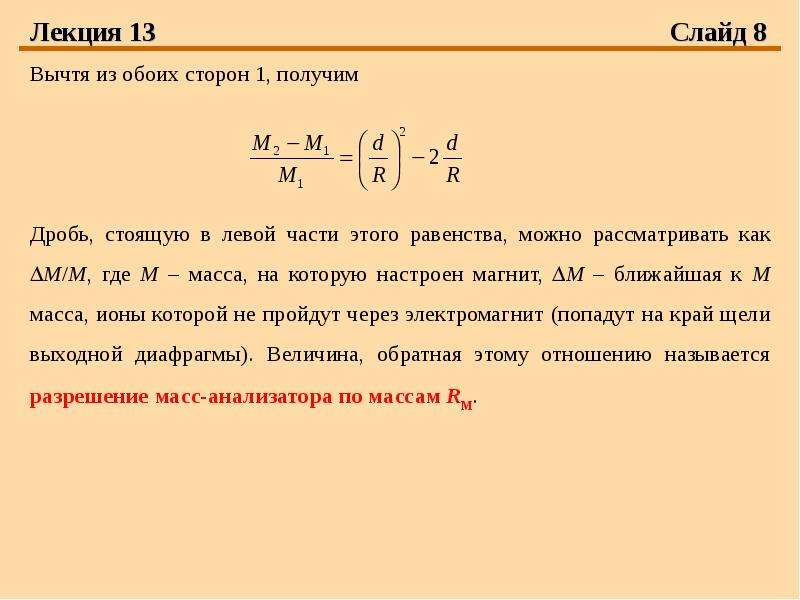

Слайд 8


Лекция 13 Слайд 8 Вычтя из обоих сторон 1, получим Дробь, стоящую в левой части этого равенства, можно рассматривать как М/М, где М – масса, на...
Описание слайда:
Лекция 13 Слайд 8 Вычтя из обоих сторон 1, получим Дробь, стоящую в левой части этого равенства, можно рассматривать как М/М, где М – масса, на которую настроен магнит, М – ближайшая к М масса, ионы которой не пройдут через электромагнит (попадут на край щели выходной диафрагмы). Величина, обратная этому отношению называется разрешение масс-анализатора по массам RМ.

Слайд 9

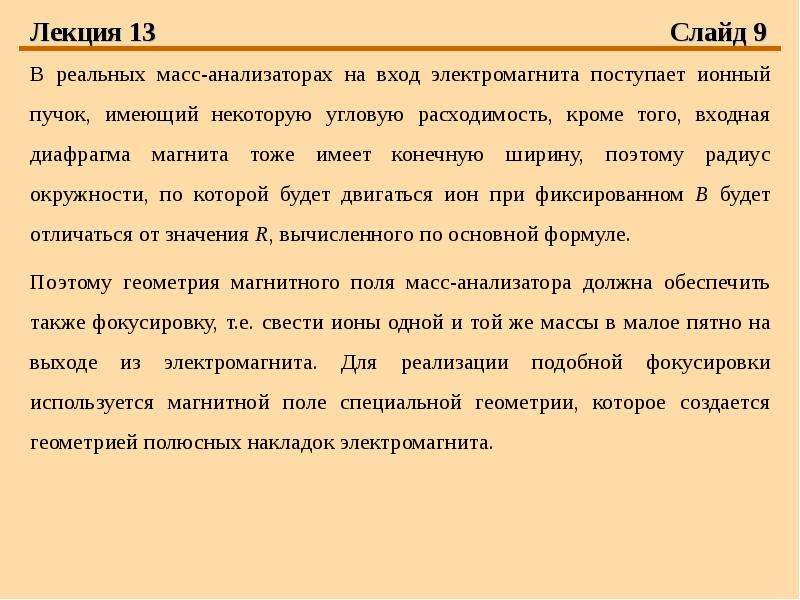

Лекция 13 Слайд 9 В реальных масс-анализаторах на вход электромагнита поступает ионный пучок, имеющий некоторую угловую расходимость, кроме того,...
Описание слайда:
Лекция 13 Слайд 9 В реальных масс-анализаторах на вход электромагнита поступает ионный пучок, имеющий некоторую угловую расходимость, кроме того, входная диафрагма магнита тоже имеет конечную ширину, поэтому радиус окружности, по которой будет двигаться ион при фиксированном В будет отличаться от значения R, вычисленного по основной формуле. Поэтому геометрия магнитного поля масс-анализатора должна обеспечить также фокусировку, т.е. свести ионы одной и той же массы в малое пятно на выходе из электромагнита. Для реализации подобной фокусировки используется магнитной поле специальной геометрии, которое создается геометрией полюсных накладок электромагнита.

Слайд 10

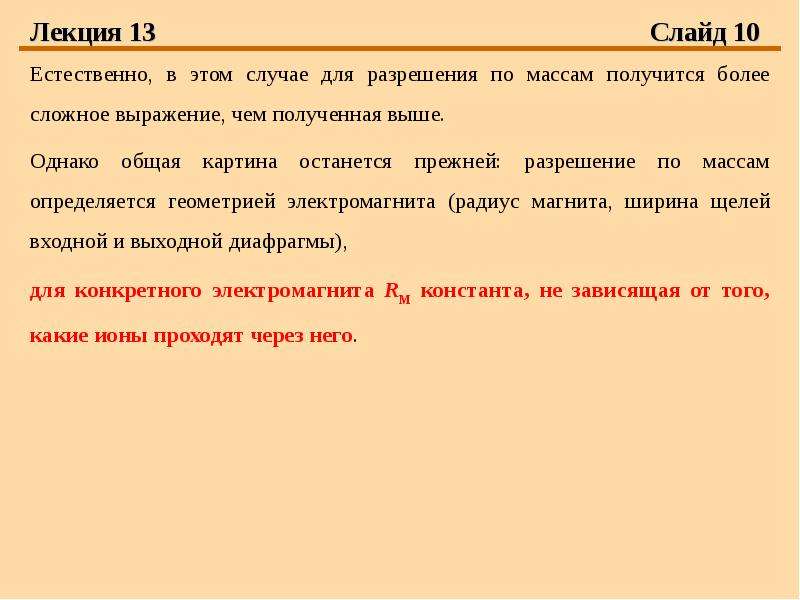

Лекция 13 Слайд 10 Естественно, в этом случае для разрешения по массам получится более сложное выражение, чем полученная выше. Однако общая картина...
Описание слайда:
Лекция 13 Слайд 10 Естественно, в этом случае для разрешения по массам получится более сложное выражение, чем полученная выше. Однако общая картина останется прежней: разрешение по массам определяется геометрией электромагнита (радиус магнита, ширина щелей входной и выходной диафрагмы), для конкретного электромагнита RМ константа, не зависящая от того, какие ионы проходят через него.

Слайд 11

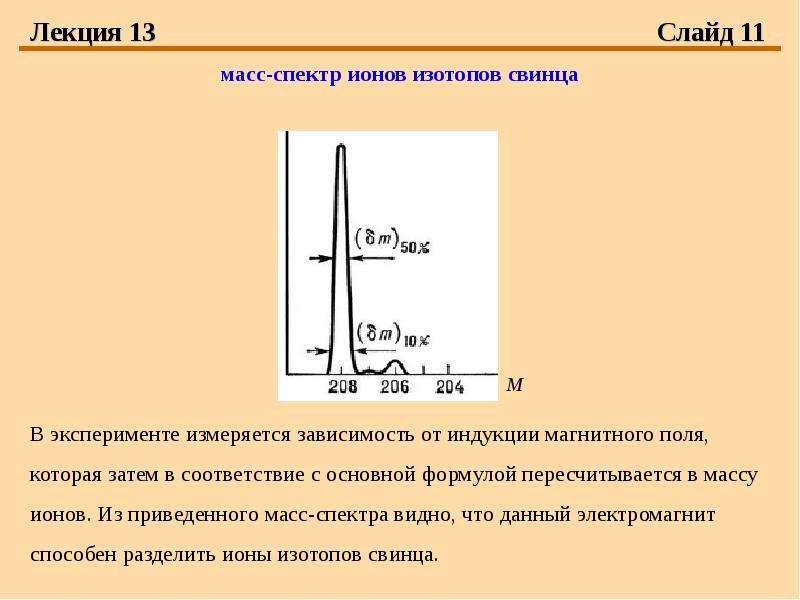

Лекция 13 Слайд 11 масс-спектр ионов изотопов свинца В эксперименте измеряется зависимость от индукции магнитного поля, которая затем в соответствие...
Описание слайда:
Лекция 13 Слайд 11 масс-спектр ионов изотопов свинца В эксперименте измеряется зависимость от индукции магнитного поля, которая затем в соответствие с основной формулой пересчитывается в массу ионов. Из приведенного масс-спектра видно, что данный электромагнит способен разделить ионы изотопов свинца.

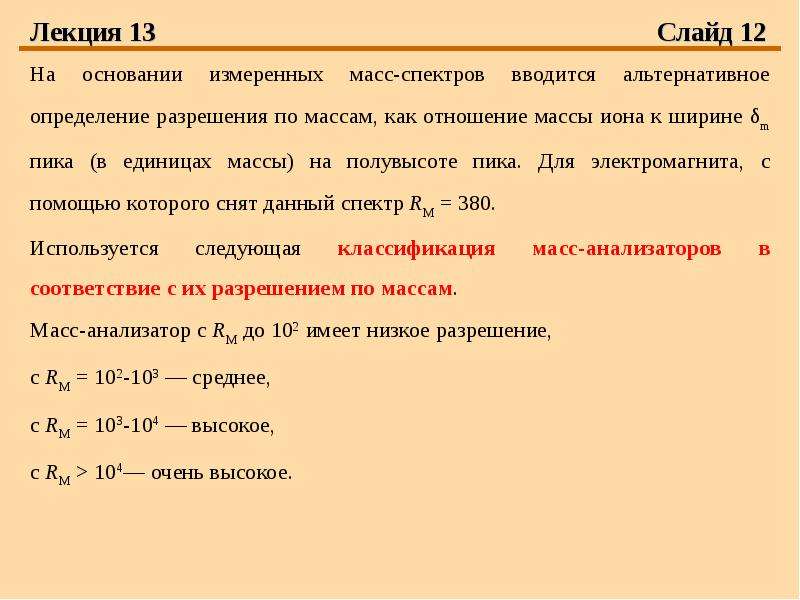

Слайд 12


Лекция 13 Слайд 12 На основании измеренных масс-спектров вводится альтернативное определение разрешения по массам, как отношение массы иона к ширине...
Описание слайда:
Лекция 13 Слайд 12 На основании измеренных масс-спектров вводится альтернативное определение разрешения по массам, как отношение массы иона к ширине δm пика (в единицах массы) на полувысоте пика. Для электромагнита, с помощью которого снят данный спектр RМ = 380. Используется следующая классификация масс-анализаторов в соответствие с их разрешением по массам. Масс-анализатор с RМ до 102 имеет низкое разрешение, с RМ = 102-103 — среднее, с RМ = 103-104 — высокое, с RМ > 104— очень высокое.

Слайд 13

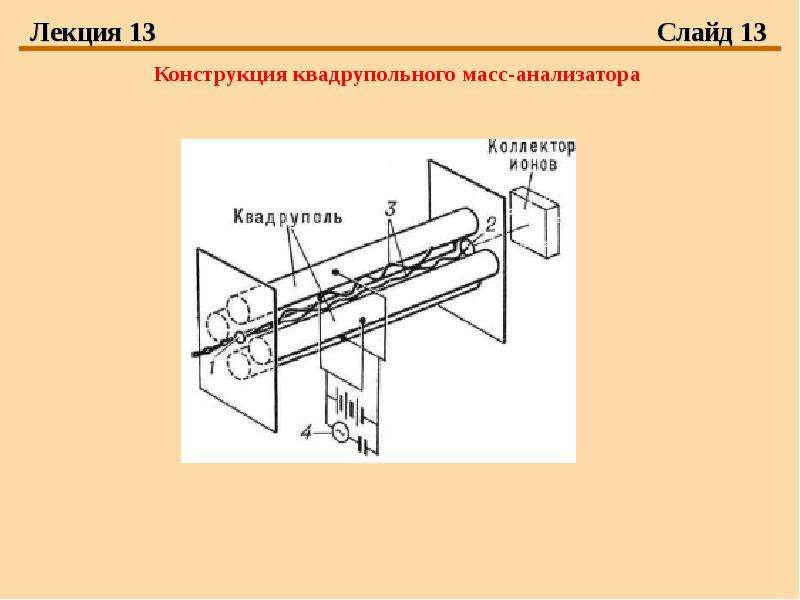

Лекция 13 Слайд 13 Конструкция квадрупольного масс-анализатора
Описание слайда:
Лекция 13 Слайд 13 Конструкция квадрупольного масс-анализатора

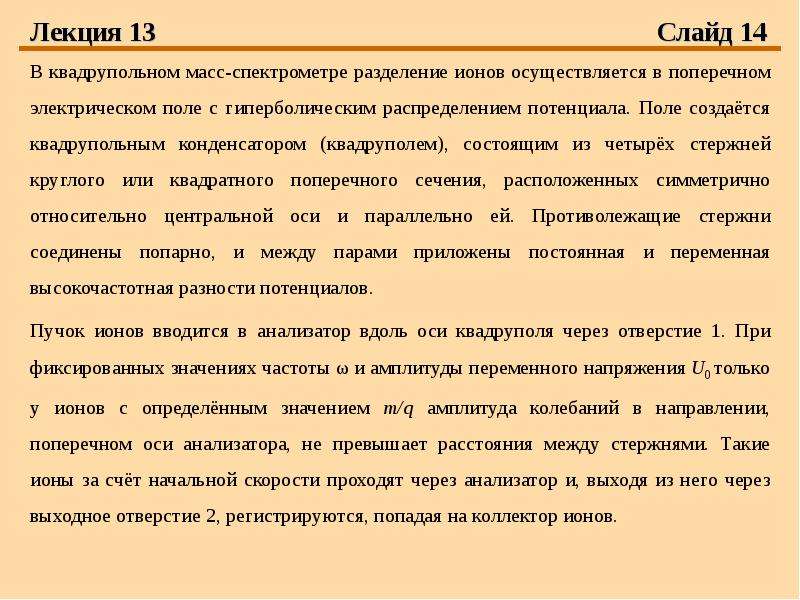

Слайд 14


Лекция 13 Слайд 14 В квадрупольном масс-спектрометре разделение ионов осуществляется в поперечном электрическом поле с гиперболическим распределением...
Описание слайда:
Лекция 13 Слайд 14 В квадрупольном масс-спектрометре разделение ионов осуществляется в поперечном электрическом поле с гиперболическим распределением потенциала. Поле создаётся квадрупольным конденсатором (квадруполем), состоящим из четырёх стержней круглого или квадратного поперечного сечения, расположенных симметрично относительно центральной оси и параллельно ей. Противолежащие стержни соединены попарно, и между парами приложены постоянная и переменная высокочастотная разности потенциалов. Пучок ионов вводится в анализатор вдоль оси квадруполя через отверстие 1. При фиксированных значениях частоты ω и амплитуды переменного напряжения U0 только у ионов с определённым значением m/q амплитуда колебаний в направлении, поперечном оси анализатора, не превышает расстояния между стержнями. Такие ионы за счёт начальной скорости проходят через анализатор и, выходя из него через выходное отверстие 2, регистрируются, попадая на коллектор ионов.

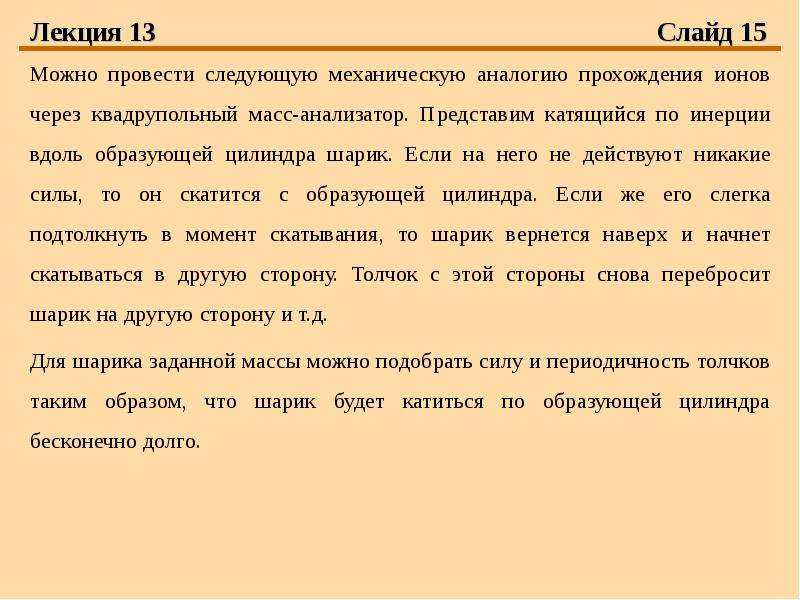

Слайд 15


Лекция 13 Слайд 15 Можно провести следующую механическую аналогию прохождения ионов через квадрупольный масс-анализатор. Представим катящийся по...
Описание слайда:
Лекция 13 Слайд 15 Можно провести следующую механическую аналогию прохождения ионов через квадрупольный масс-анализатор. Представим катящийся по инерции вдоль образующей цилиндра шарик. Если на него не действуют никакие силы, то он скатится с образующей цилиндра. Если же его слегка подтолкнуть в момент скатывания, то шарик вернется наверх и начнет скатываться в другую сторону. Толчок с этой стороны снова перебросит шарик на другую сторону и т.д. Для шарика заданной массы можно подобрать силу и периодичность толчков таким образом, что шарик будет катиться по образующей цилиндра бесконечно долго.

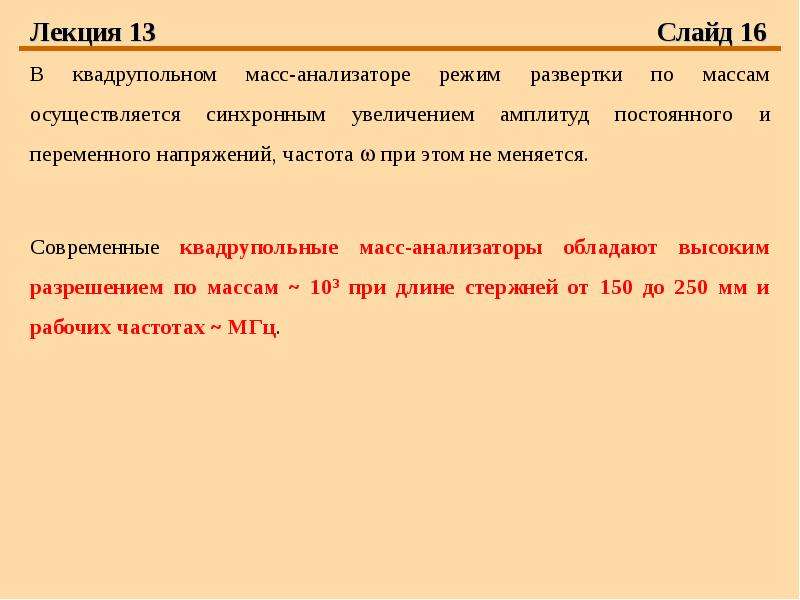

Слайд 16


Лекция 13 Слайд 16 В квадрупольном масс-анализаторе режим развертки по массам осуществляется синхронным увеличением амплитуд постоянного и...
Описание слайда:
Лекция 13 Слайд 16 В квадрупольном масс-анализаторе режим развертки по массам осуществляется синхронным увеличением амплитуд постоянного и переменного напряжений, частота  при этом не меняется. Современные квадрупольные масс-анализаторы обладают высоким разрешением по массам ~ 103 при длине стержней от 150 до 250 мм и рабочих частотах ~ МГц.
