Слайд 1

Описание слайда:

Замещение масс звеньев.

Слайд 2

Описание слайда:

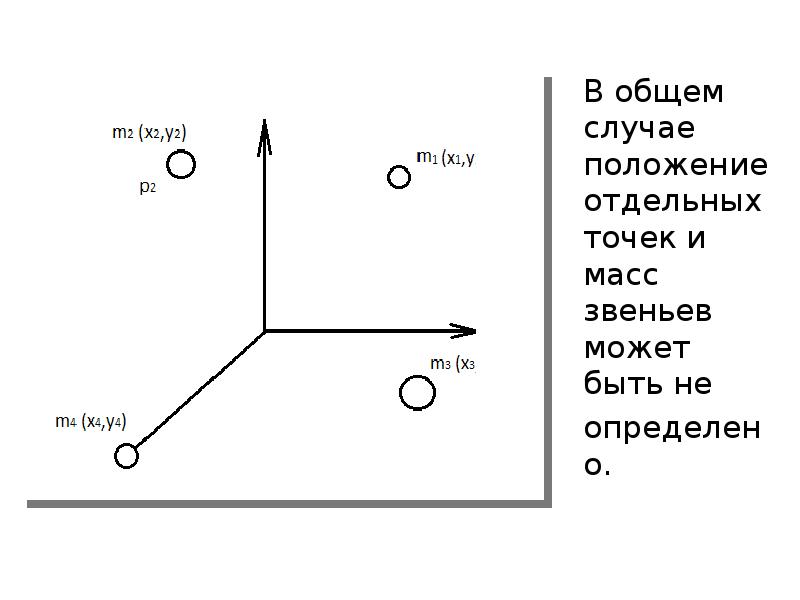

В общем случае положение отдельных точек и масс звеньев может быть не В общем случае положение отдельных точек и масс звеньев может быть не определено.

Слайд 3

Описание слайда:

∑ mi = m , т.е. m1 + m2 + m3 + … + = m ∑ mi xi = 0 , т.е. m1x1 + m2x2 + m3x3 + … = 0 ∑ miyi = 0 , т.е. m1y1 + m2y2 + m3y3 + … = 0 ∑ miρ²i = J , т.е. m1 ρ²1 + m2 ρ²2 + m3 ρ²3 + … = J Т.к. все 4 уравнения независимы ,то число неизвесных в них должно равно 4. Если это условие не восполняются ,то говорят о приближении замещения масс.

Слайд 4

Описание слайда:

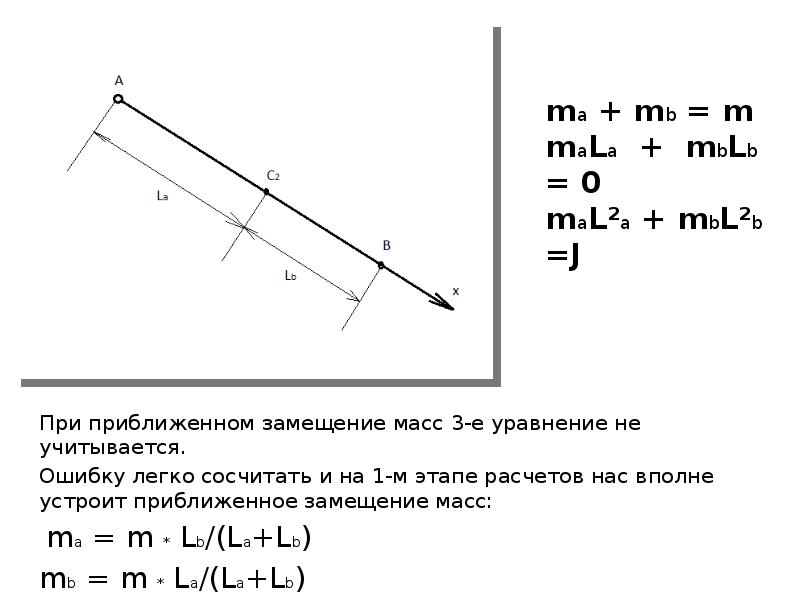

ma + mb = m maLa + mbLb = 0 maL²a + mbL²b =J При приближенном замещение масс 3-е уравнение не учитывается. Ошибку легко сосчитать и на 1-м этапе расчетов нас вполне устроит приближенное замещение масс: ma = m * Lb/(La+Lb) mb = m * Lа/(La+Lb)
