Слайд 1


Динамика систем с конечным числом степеней свободы масс, слайд №1
Описание слайда:

Слайд 2


Динамика систем с конечным числом степеней свободы масс, слайд №2
Описание слайда:

Слайд 3


Динамика систем с конечным числом степеней свободы масс, слайд №3
Описание слайда:

Слайд 4


Динамика систем с конечным числом степеней свободы масс, слайд №4
Описание слайда:

Слайд 5


Динамика систем с конечным числом степеней свободы масс, слайд №5
Описание слайда:

Слайд 6


Динамика систем с конечным числом степеней свободы масс, слайд №6
Описание слайда:

Слайд 7


Динамика систем с конечным числом степеней свободы масс, слайд №7
Описание слайда:

Слайд 8


Динамика систем с конечным числом степеней свободы масс, слайд №8
Описание слайда:

Слайд 9


Динамика систем с конечным числом степеней свободы масс, слайд №9
Описание слайда:

Слайд 10


Динамика систем с конечным числом степеней свободы масс, слайд №10
Описание слайда:

Слайд 11


Динамика систем с конечным числом степеней свободы масс, слайд №11
Описание слайда:

Слайд 12


Динамика систем с конечным числом степеней свободы масс, слайд №12
Описание слайда:

Слайд 13


Динамика систем с конечным числом степеней свободы масс, слайд №13
Описание слайда:

Слайд 14


Динамика систем с конечным числом степеней свободы масс, слайд №14
Описание слайда:

Слайд 15


Динамика систем с конечным числом степеней свободы масс, слайд №15
Описание слайда:

Слайд 16


Динамика систем с конечным числом степеней свободы масс, слайд №16
Описание слайда:

Слайд 17


Динамика систем с конечным числом степеней свободы масс, слайд №17
Описание слайда:

Слайд 18


Динамика систем с конечным числом степеней свободы масс, слайд №18
Описание слайда:

Слайд 19


Динамика систем с конечным числом степеней свободы масс, слайд №19
Описание слайда:

Слайд 20


Динамика систем с конечным числом степеней свободы масс, слайд №20
Описание слайда:

Слайд 21


Динамика систем с конечным числом степеней свободы масс, слайд №21
Описание слайда:

Слайд 22


Динамика систем с конечным числом степеней свободы масс, слайд №22
Описание слайда:

Слайд 23


Динамика систем с конечным числом степеней свободы масс, слайд №23
Описание слайда:

Слайд 24


Динамика систем с конечным числом степеней свободы масс, слайд №24
Описание слайда:

Слайд 25


Динамика систем с конечным числом степеней свободы масс, слайд №25
Описание слайда:

Слайд 26


Динамика систем с конечным числом степеней свободы масс, слайд №26
Описание слайда:

Слайд 27


Динамика систем с конечным числом степеней свободы масс, слайд №27
Описание слайда:

Слайд 28


Динамика систем с конечным числом степеней свободы масс, слайд №28
Описание слайда:

Слайд 29


Динамика систем с конечным числом степеней свободы масс, слайд №29
Описание слайда:

Слайд 30


Динамика систем с конечным числом степеней свободы масс, слайд №30
Описание слайда:

Слайд 31


Динамика систем с конечным числом степеней свободы масс, слайд №31
Описание слайда:

Слайд 32


Динамика систем с конечным числом степеней свободы масс, слайд №32
Описание слайда:

Слайд 33

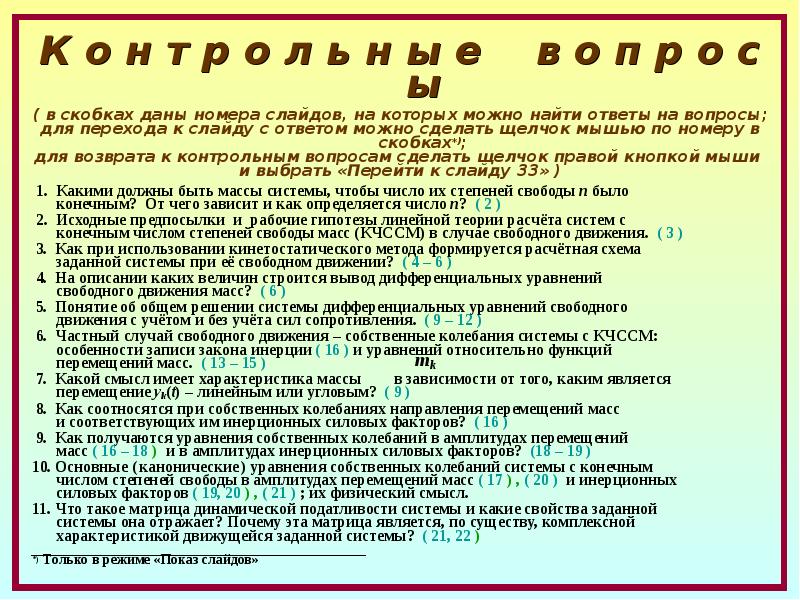

К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы;...
Описание слайда:
К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы; для перехода к слайду с ответом можно сделать щелчок мышью по номеру в скобках*); для возврата к контрольным вопросам сделать щелчок правой кнопкой мыши и выбрать «Перейти к слайду 33» ) 1. Какими должны быть массы системы, чтобы число их степеней свободы n было конечным? От чего зависит и как определяется число n? ( 2 ) 2. Исходные предпосылки и рабочие гипотезы линейной теории расчёта систем с конечным числом степеней свободы масс (КЧССМ) в случае свободного движения. ( 3 ) 3. Как при использовании кинетостатического метода формируется расчётная схема заданной системы при её свободном движении? ( 4 – 6 ) 4. На описании каких величин строится вывод дифференциальных уравнений свободного движения масс? ( 6 ) 5. Понятие об общем решении системы дифференциальных уравнений свободного движения с учётом и без учёта сил сопротивления. ( 9 – 12 ) 6. Частный случай свободного движения – собственные колебания системы с КЧССМ: особенности записи закона инерции ( 16 ) и уравнений относительно функций перемещений масс. ( 13 – 15 ) 7. Какой смысл имеет характеристика массы в зависимости от того, каким является перемещение yk(t) – линейным или угловым? ( 9 ) 8. Как соотносятся при собственных колебаниях направления перемещений масс и соответствующих им инерционных силовых факторов? ( 16 ) 9. Как получаются уравнения собственных колебаний в амплитудах перемещений масс ( 16 – 18 ) и в амплитудах инерционных силовых факторов? (18 – 19 ) 10. Основные ( канонические ) уравнения собственных колебаний системы с конечным числом степеней свободы в амплитудах перемещений масс ( 17 ) , ( 20 ) и инерционных силовых факторов ( 19, 20 ) , ( 21 ) ; их физический смысл. 11. Что такое матрица динамической податливости системы и какие свойства заданной системы она отражает? Почему эта матрица является, по существу, комплексной характеристикой движущейся заданной системы? ( 21, 22 ) *) Только в режиме «Показ слайдов»

Слайд 34


К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы;...
Описание слайда:
К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы; для перехода к слайду с ответом можно сделать щелчок мышью по номеру в скобках*); для возврата к контрольным вопросам сделать щелчок правой кнопкой мыши и выбрать «Перейти к слайду 34» ) 12. Какие существуют варианты решения системы уравнений собственных колебаний? ( 22 ) 13. Почему тривиальное решение системы уравнений не представляет интереса? 14. Какое условие ( требование ) используется для получения уравнения частот собственных колебаний из основных уравнений? ( 23 ) 15. Как записывается уравнение частот собственных колебаний системы с конечным числом степеней свободы? ( 23 ) 16. Что называется спектром частот собственных колебаний сооружения? Сколько частот входит в спектр? ( 23 ) Как называются первая и последующие частоты? ( 23 ) 17. Какие характеристики системы оказывают наибольшее влияние на частоты собственных колебаний ( как именно )? – по аналогии с формулой для  системы с n = 1 18. Как сказываются на частотах собственных колебаний ошибки в опреде- лении числа степеней свободы масс? Что опаснее – завышение или зани- жение n в сравнении с истинным? – объяснить. 19. Если в найденном спектре частот собственных колебаний обнаружатся бесконечно большие значения, то чем это можно объяснить? 20. Почему даже при известной частоте собственных колебаний невозможно определить числовые значения сил инерции и перемещений масс? – дать физическое и математическое объяснения. 21. Что такое главные формы колебаний? – см. лекцию 1 22. Основные свойства главных форм. ( 26 ) 23. Каков физический смысл свойства ортогональности главных форм? ( 26 ) 24. Варианты записи условия ортогональности главных форм. ( 27 ) 25. Как найти собственные векторы сил инерции и перемещений масс, соответствующие некоторой частоте собственных колебаний системы? ( 24 ) *) Только в режиме «Показ слайдов»

Слайд 35

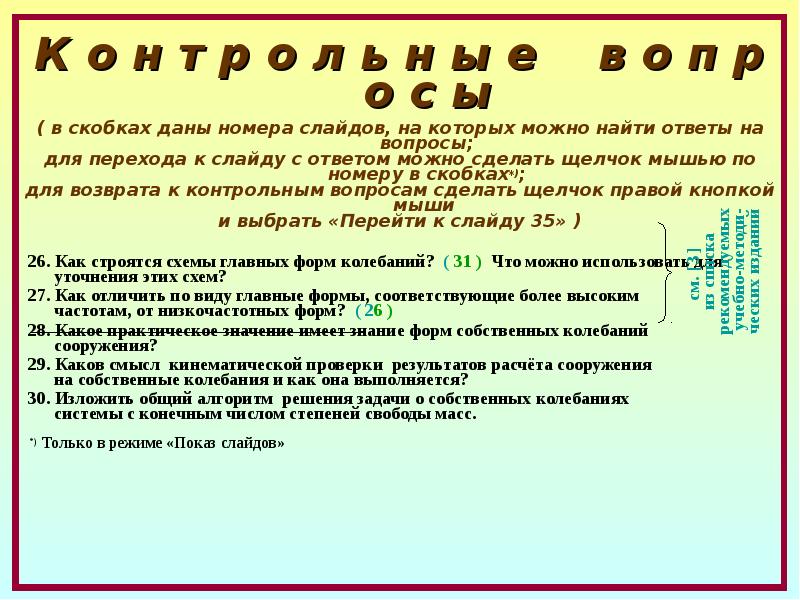

К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы;...
Описание слайда:
К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы; для перехода к слайду с ответом можно сделать щелчок мышью по номеру в скобках*); для возврата к контрольным вопросам сделать щелчок правой кнопкой мыши и выбрать «Перейти к слайду 35» ) 26. Как строятся схемы главных форм колебаний? ( 31 ) Что можно использовать для уточнения этих схем? 27. Как отличить по виду главные формы, соответствующие более высоким частотам, от низкочастотных форм? ( 26 ) 28. Какое практическое значение имеет знание форм собственных колебаний сооружения? 29. Каков смысл кинематической проверки результатов расчёта сооружения на собственные колебания и как она выполняется? 30. Изложить общий алгоритм решения задачи о собственных колебаниях системы с конечным числом степеней свободы масс. *) Только в режиме «Показ слайдов»
