Слайд 1


Наномеханика Nanomechanics of materials and systems Лекция 12 Материалы и технологии изготовления нано- и микро-электромеханических систем НЭМС/МЭМС Materials and technologies of nano- and micro-electro-mechanical systems NEMS/MEMS
Описание слайда:
Наномеханика Nanomechanics of materials and systems Лекция 12 Материалы и технологии изготовления нано- и микро-электромеханических систем НЭМС/МЭМС Materials and technologies of nano- and micro-electro-mechanical systems NEMS/MEMS

Слайд 2


Базовый цикл создания НЭМС. Base cycle of NEMS formation.
Описание слайда:
Базовый цикл создания НЭМС. Base cycle of NEMS formation.

Слайд 3


Литография Lithography Нанесение резиста Перенесение изображения маски на резист Селективное травление резиста и материала под ним
Описание слайда:
Литография Lithography Нанесение резиста Перенесение изображения маски на резист Селективное травление резиста и материала под ним

Слайд 4


Травление Etching
Описание слайда:
Травление Etching

Слайд 5


Травление кремния Etching of Si
Описание слайда:
Травление кремния Etching of Si

Слайд 6


Профиль травления Etch profile
Описание слайда:
Профиль травления Etch profile

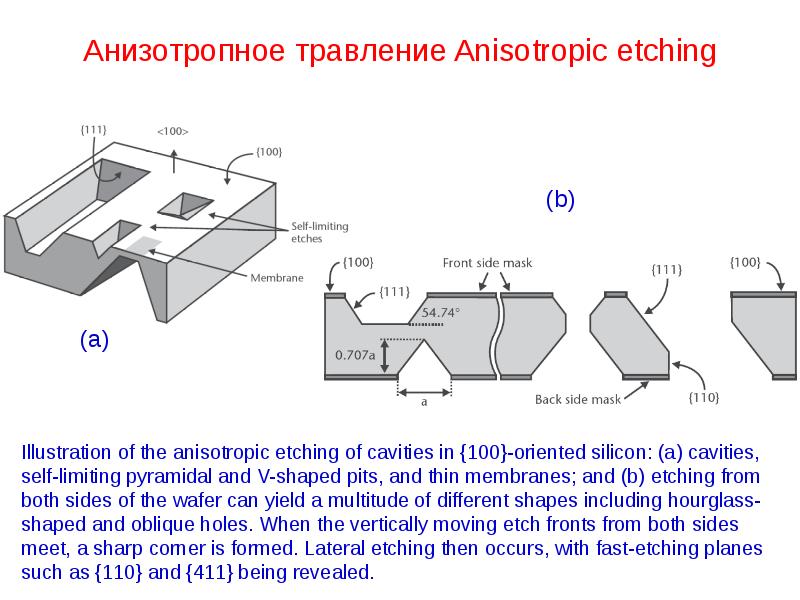

Слайд 7


Анизотропное травление Anisotropic etching
Описание слайда:
Анизотропное травление Anisotropic etching

Слайд 8


Анизотропное травление Anisotropic etching
Описание слайда:
Анизотропное травление Anisotropic etching

Слайд 9


Формирование подвешенных нано-балок Suspended nano/micro beams
Описание слайда:
Формирование подвешенных нано-балок Suspended nano/micro beams

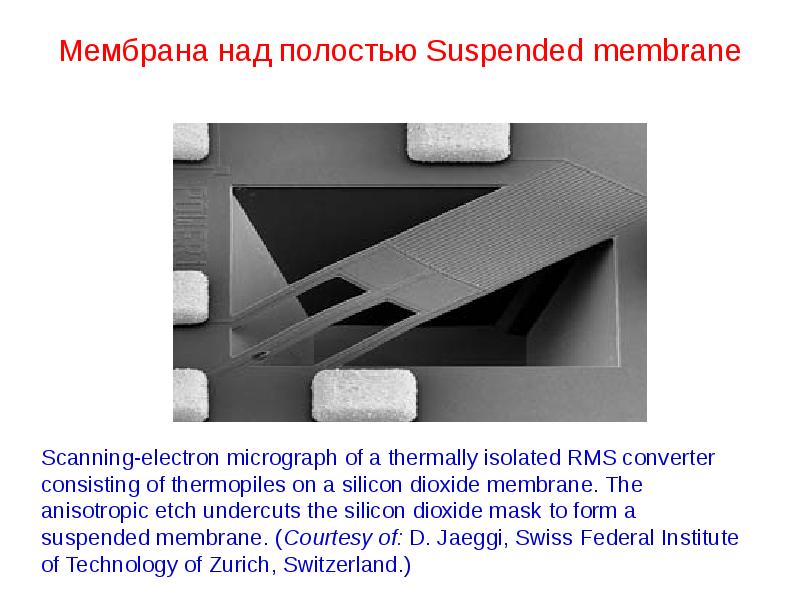

Слайд 10


Мембрана над полостью Suspended membrane
Описание слайда:
Мембрана над полостью Suspended membrane

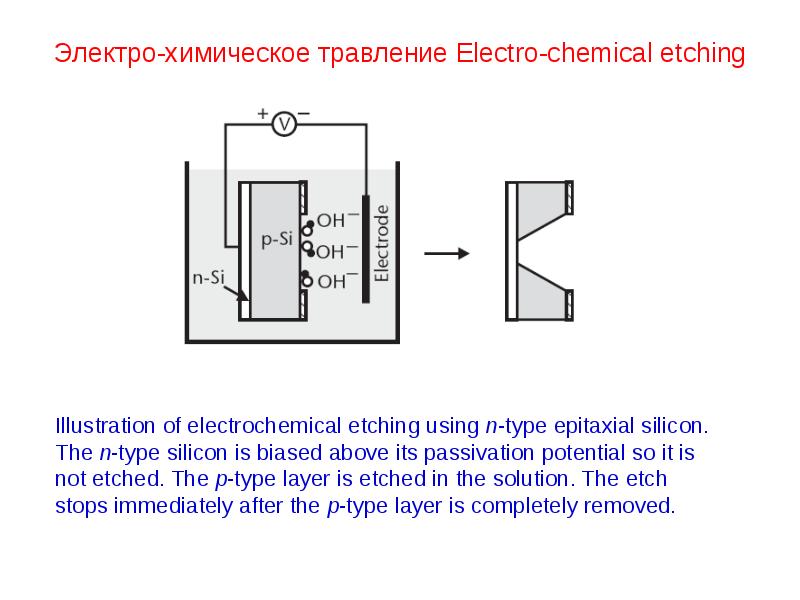

Слайд 11


Электро-химическое травление Electro-chemical etching
Описание слайда:
Электро-химическое травление Electro-chemical etching

Слайд 12


Подвешенный островок кремния Suspended Si island
Описание слайда:
Подвешенный островок кремния Suspended Si island

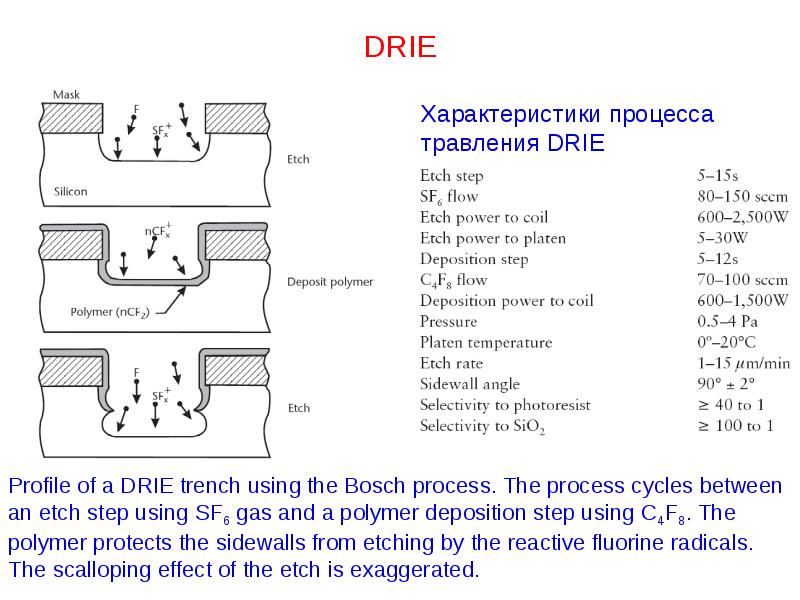

Слайд 13


DRIE
Описание слайда:
DRIE

Слайд 14


Зависимость скорости травления от формы. Aspect-ratio-dependent etching in DRIE.
Описание слайда:
Зависимость скорости травления от формы. Aspect-ratio-dependent etching in DRIE.

Слайд 15


DRIE
Описание слайда:
DRIE

Слайд 16


Анодное сращивание. Anodic bonding
Описание слайда:
Анодное сращивание. Anodic bonding

Слайд 17


Прямое сращивание кремния и поликремния Direct bonding of Si
Описание слайда:
Прямое сращивание кремния и поликремния Direct bonding of Si

Слайд 18


Химико-механическая полировка Chemical-mechanical polishing
Описание слайда:
Химико-механическая полировка Chemical-mechanical polishing

Слайд 19


Sol-gel deposition
Описание слайда:
Sol-gel deposition

Слайд 20


Лазерная обработка Laser machining
Описание слайда:
Лазерная обработка Laser machining

Слайд 21


Гальваническое осаждение. Galvanic deposition.
Описание слайда:
Гальваническое осаждение. Galvanic deposition.

Слайд 22


Ультразвуковая шлифовка. Ultrasonic treatment.
Описание слайда:
Ультразвуковая шлифовка. Ultrasonic treatment.

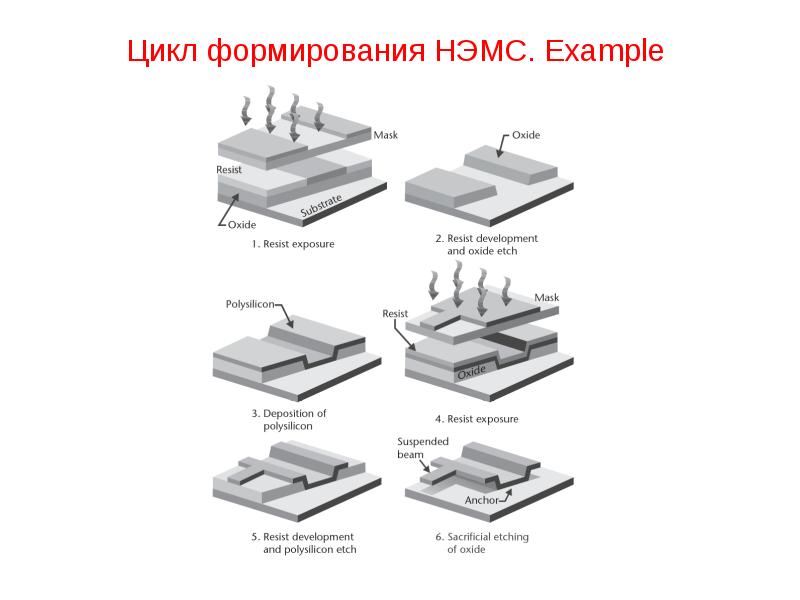

Слайд 23


Цикл формирования НЭМС. Example
Описание слайда:
Цикл формирования НЭМС. Example

Слайд 24


Некоторые пары конструкционных и вспомогательных материалов МЭМС. Structural and sacrificial materials.
Описание слайда:
Некоторые пары конструкционных и вспомогательных материалов МЭМС. Structural and sacrificial materials.

Слайд 25


Закритическое высушивание. Supercritical drying.
Описание слайда:
Закритическое высушивание. Supercritical drying.

Слайд 26


Комбинирование сращивания и DRIE Combination of bonding and DRIE
Описание слайда:
Комбинирование сращивания и DRIE Combination of bonding and DRIE

Слайд 27


Комбинирование сращивания и DRIE Combination of bonding and DRIE
Описание слайда:
Комбинирование сращивания и DRIE Combination of bonding and DRIE

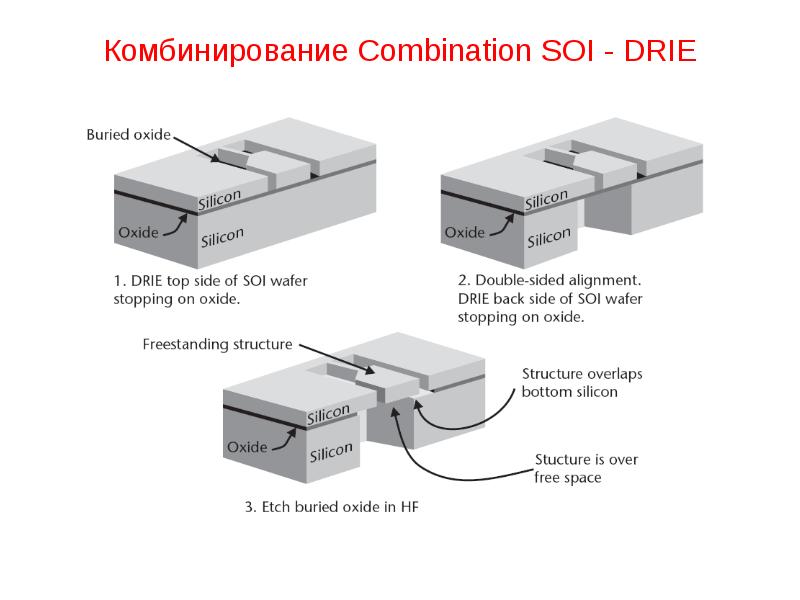

Слайд 28


Комбинирование Combination SOI - DRIE
Описание слайда:
Комбинирование Combination SOI - DRIE

Слайд 29


Комбинирование Combination SOI - DRIE
Описание слайда:
Комбинирование Combination SOI - DRIE

Слайд 30


Микро- и нано-сопла для струйных принтеров и систем инжекции топлива. Micro/nano-nozzles.
Описание слайда:
Микро- и нано-сопла для струйных принтеров и систем инжекции топлива. Micro/nano-nozzles.

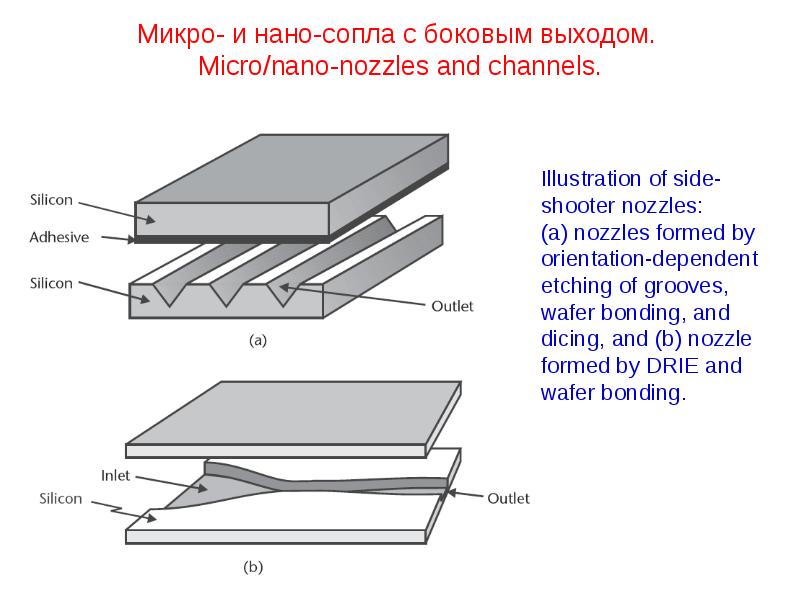

Слайд 31


Микро- и нано-сопла с боковым выходом. Micro/nano-nozzles and channels.
Описание слайда:
Микро- и нано-сопла с боковым выходом. Micro/nano-nozzles and channels.

Слайд 32


Наношарниры Nanohinge
Описание слайда:
Наношарниры Nanohinge
