Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

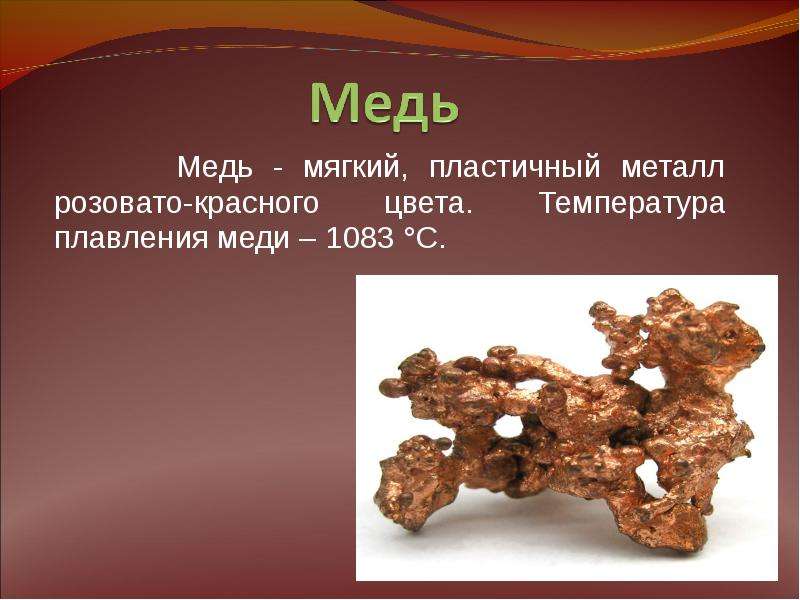

Медь - мягкий, пластичный металл розовато-красного цвета. Температура плавления меди – 1083 °С. Медь - мягкий, пластичный металл розовато-красного цвета. Температура плавления меди – 1083 °С.

Слайд 3

Описание слайда:

Медь обладает высокой химической стойкостью, устойчивостью против коррозии. На поверхности медных изделий образуется оксидная пленка, так называемая «патина», являющаяся естественной антикоррозионной защитой. Медь обладает высокой химической стойкостью, устойчивостью против коррозии. На поверхности медных изделий образуется оксидная пленка, так называемая «патина», являющаяся естественной антикоррозионной защитой.

Слайд 4

Описание слайда:

Благодаря высокой электропроводности медь широко используется в виде проволоки, шин, лент. Благодаря высокой электропроводности медь широко используется в виде проволоки, шин, лент.

Слайд 5

Описание слайда:

Чистая техническая медь практически не используется, но она нашла применение в производстве конструкционных сплавов с никелем, свинцом, цинком. Чистая техническая медь практически не используется, но она нашла применение в производстве конструкционных сплавов с никелем, свинцом, цинком.

Слайд 6

Описание слайда:

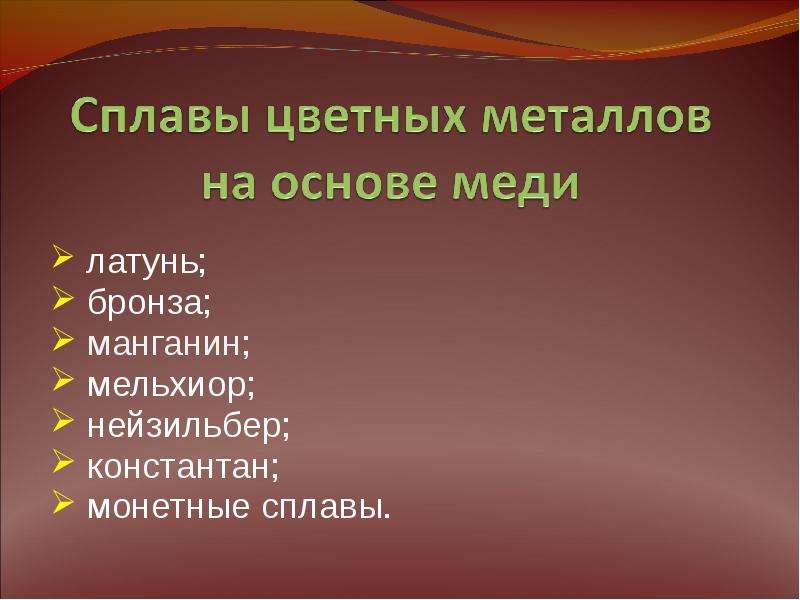

Слайд 7

Описание слайда:

латунь; латунь; бронза; манганин; мельхиор; нейзильбер; константан; монетные сплавы.

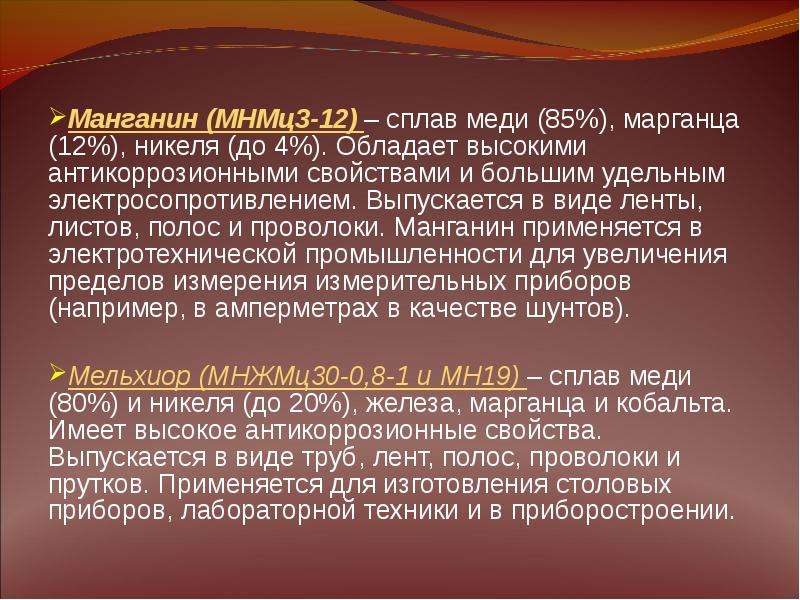

Слайд 8

Описание слайда:

Манганин (МНМц3-12) – сплав меди (85%), марганца (12%), никеля (до 4%). Обладает высокими антикоррозионными свойствами и большим удельным электросопротивлением. Выпускается в виде ленты, листов, полос и проволоки. Манганин применяется в электротехнической промышленности для увеличения пределов измерения измерительных приборов (например, в амперметрах в качестве шунтов). Манганин (МНМц3-12) – сплав меди (85%), марганца (12%), никеля (до 4%). Обладает высокими антикоррозионными свойствами и большим удельным электросопротивлением. Выпускается в виде ленты, листов, полос и проволоки. Манганин применяется в электротехнической промышленности для увеличения пределов измерения измерительных приборов (например, в амперметрах в качестве шунтов). Мельхиор (МНЖМц30-0,8-1 и МН19) – сплав меди (80%) и никеля (до 20%), железа, марганца и кобальта. Имеет высокое антикоррозионные свойства. Выпускается в виде труб, лент, полос, проволоки и прутков. Применяется для изготовления столовых приборов, лабораторной техники и в приборостроении.

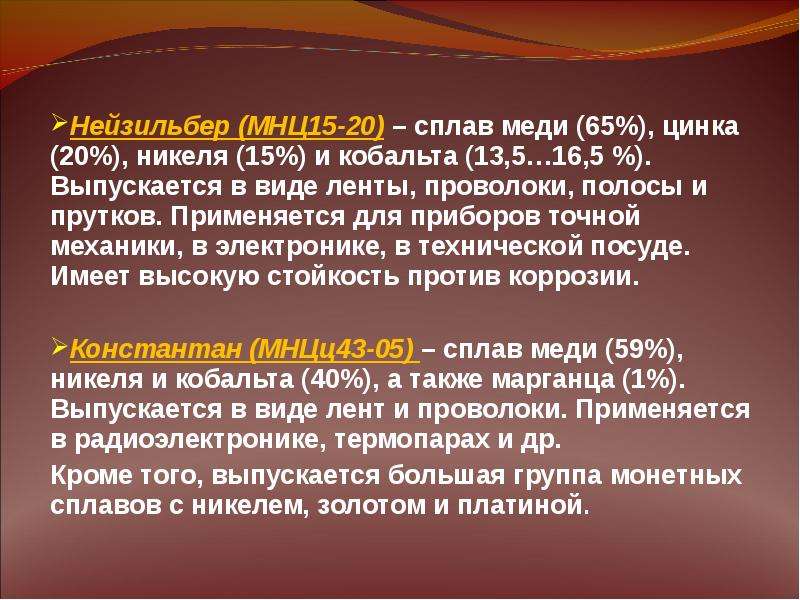

Слайд 9

Описание слайда:

Нейзильбер (МНЦ15-20) – сплав меди (65%), цинка (20%), никеля (15%) и кобальта (13,5…16,5 %). Выпускается в виде ленты, проволоки, полосы и прутков. Применяется для приборов точной механики, в электронике, в технической посуде. Имеет высокую стойкость против коррозии. Нейзильбер (МНЦ15-20) – сплав меди (65%), цинка (20%), никеля (15%) и кобальта (13,5…16,5 %). Выпускается в виде ленты, проволоки, полосы и прутков. Применяется для приборов точной механики, в электронике, в технической посуде. Имеет высокую стойкость против коррозии. Константан (МНЦц43-05) – сплав меди (59%), никеля и кобальта (40%), а также марганца (1%). Выпускается в виде лент и проволоки. Применяется в радиоэлектронике, термопарах и др. Кроме того, выпускается большая группа монетных сплавов с никелем, золотом и платиной.

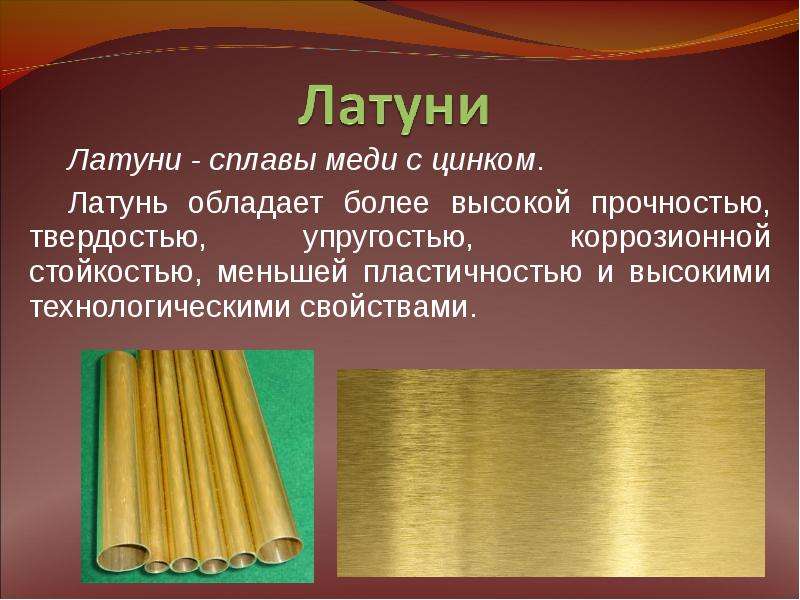

Слайд 10

Описание слайда:

Латуни - сплавы меди с цинком. Латуни - сплавы меди с цинком. Латунь обладает более высокой прочностью, твердостью, упругостью, коррозионной стойкостью, меньшей пластичностью и высокими технологическими свойствами.

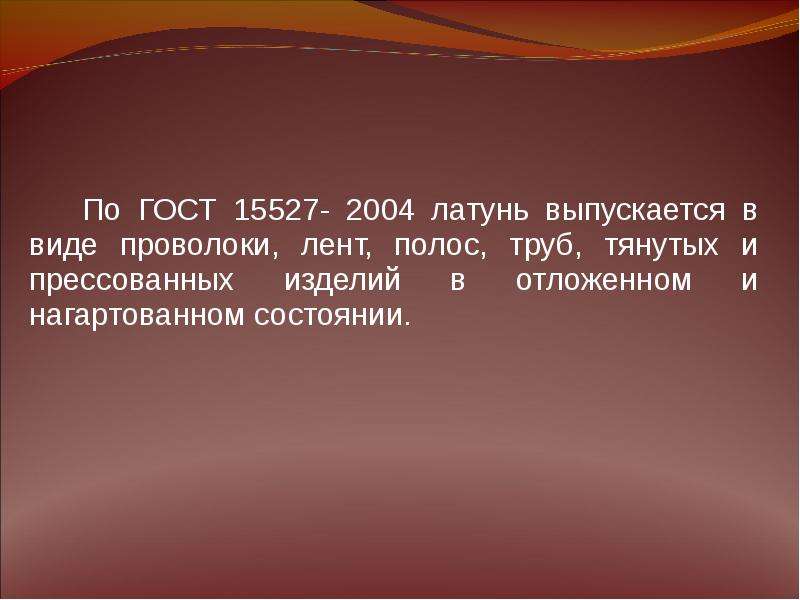

Слайд 11

Описание слайда:

По ГОСТ 15527- 2004 латунь выпускается в виде проволоки, лент, полос, труб, тянутых и прессованных изделий в отложенном и нагартованном состоянии. По ГОСТ 15527- 2004 латунь выпускается в виде проволоки, лент, полос, труб, тянутых и прессованных изделий в отложенном и нагартованном состоянии.

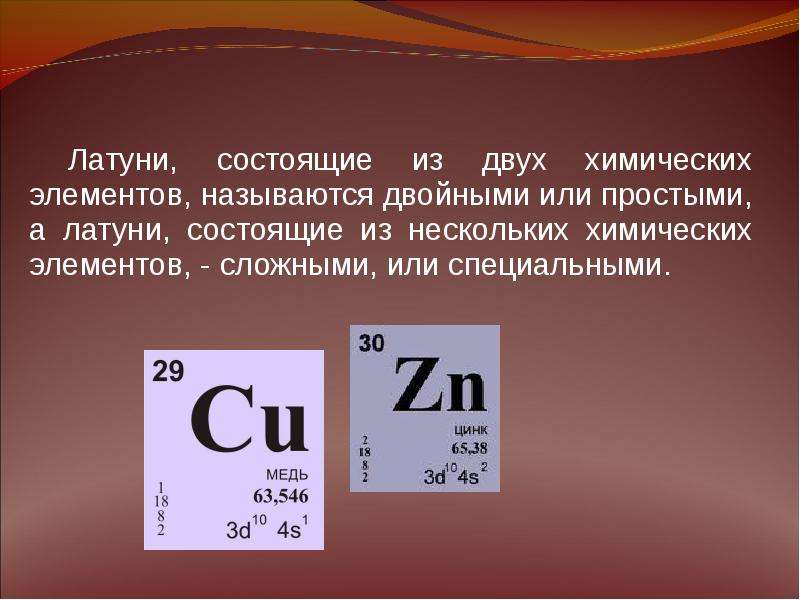

Слайд 12

Описание слайда:

Латуни, состоящие из двух химических элементов, называются двойными или простыми, а латуни, состоящие из нескольких химических элементов, - сложными, или специальными. Латуни, состоящие из двух химических элементов, называются двойными или простыми, а латуни, состоящие из нескольких химических элементов, - сложными, или специальными.

Слайд 13

Описание слайда:

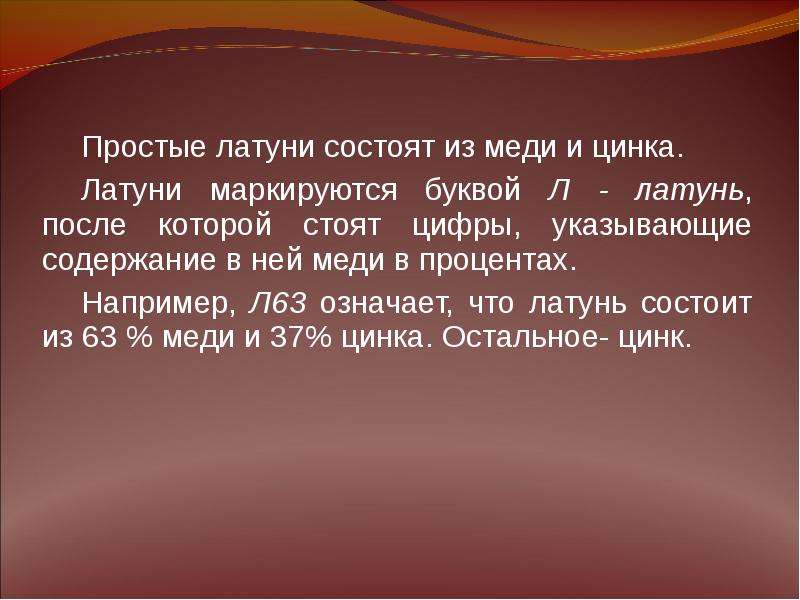

Простые латуни состоят из меди и цинка. Простые латуни состоят из меди и цинка. Латуни маркируются буквой Л - латунь, после которой стоят цифры, указывающие содержание в ней меди в процентах. Например, Л63 означает, что латунь состоит из 63 % меди и 37% цинка. Остальное- цинк.

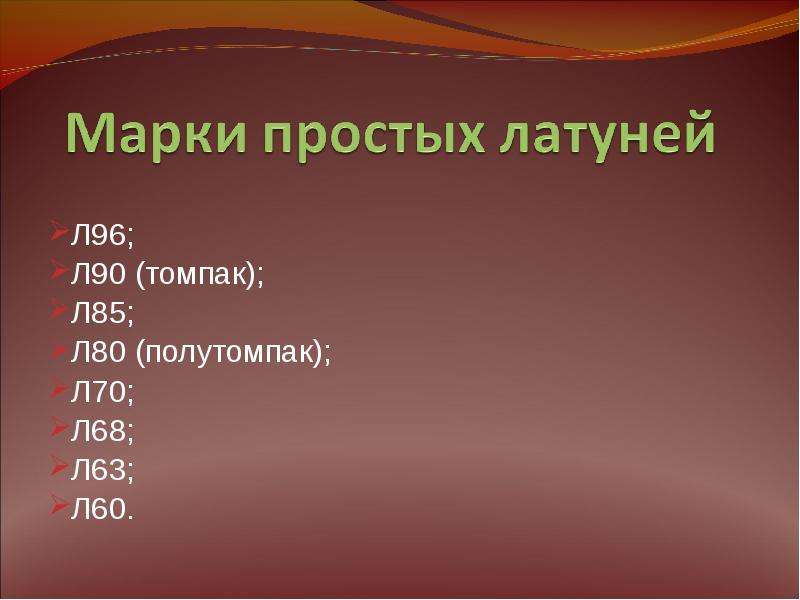

Слайд 14

Описание слайда:

Л96; Л96; Л90 (томпак); Л85; Л80 (полутомпак); Л70; Л68; Л63; Л60.

Слайд 15

Описание слайда:

Сложные латуни состоят из меди, цинка, алюминия, железа, марганца, никеля, олова, свинца и других химических элементов. По ГОСТ 15527 – 2004 выпускаются следующие марки сложных латуней: Сложные латуни состоят из меди, цинка, алюминия, железа, марганца, никеля, олова, свинца и других химических элементов. По ГОСТ 15527 – 2004 выпускаются следующие марки сложных латуней: ЛА77-2 (алюминиевая); ЛАМш59–3-2(алюминиево – мышьяковистая); ЛАНКМц75–2-2,5-0,5-0,5 (алюминиево - никелево- кремнемарганцевая); ЛЖМц59-1-1 (железомарганцевая); ЛЖС58-1-1 (железосвинцовая).

Слайд 16

Описание слайда:

Сложные латуни маркируются буквой Л – латунь, после которой следуют буквы, обозначающие легирующие элементы: А – алюминий, Ж – железо, Мц – марганец, К – кремний, С – свинец, О – олово, Мш – мышьяк, Н – никель. Сложные латуни маркируются буквой Л – латунь, после которой следуют буквы, обозначающие легирующие элементы: А – алюминий, Ж – железо, Мц – марганец, К – кремний, С – свинец, О – олово, Мш – мышьяк, Н – никель. Первые цифры, стоящие за буквами, обозначают массовую долю меди в процентах, последующие цифры – массовую долю компонентов в процентах в той последовательности, в какой они приведены в буквенной части условного обозначения. Количество цинка определяется по разности. Например, латунь марки ЛАЖ601-1 (алюминиево-железистая латунь) имеет следующее содержание компонентов: 60% меди, 1% алюминия, 1% железа, 38% цинка.

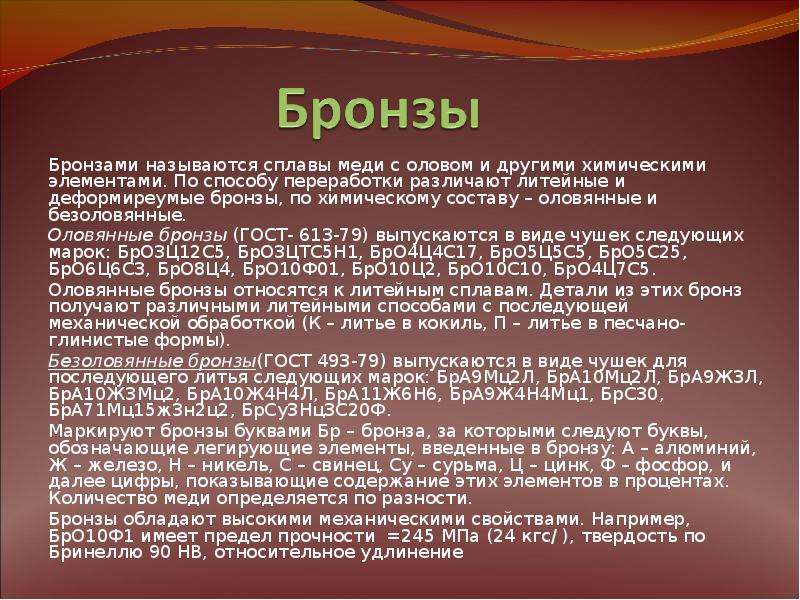

Слайд 17

Описание слайда:

Бронзами называются сплавы меди с оловом и другими химическими элементами. По способу переработки различают литейные и деформиреумые бронзы, по химическому составу – оловянные и безоловянные. Бронзами называются сплавы меди с оловом и другими химическими элементами. По способу переработки различают литейные и деформиреумые бронзы, по химическому составу – оловянные и безоловянные. Оловянные бронзы (ГОСТ- 613-79) выпускаются в виде чушек следующих марок: БрО3Ц12С5, БрО3ЦТС5Н1, БрО4Ц4С17, БрО5Ц5С5, БрО5С25, БрО6Ц6С3, БрО8Ц4, БрО10Ф01, БрО10Ц2, БрО10С10, БрО4Ц7С5. Оловянные бронзы относятся к литейным сплавам. Детали из этих бронз получают различными литейными способами с последующей механической обработкой (К – литье в кокиль, П – литье в песчано-глинистые формы). Безоловянные бронзы(ГОСТ 493-79) выпускаются в виде чушек для последующего литья следующих марок: БрА9Мц2Л, БрА10Мц2Л, БрА9Ж3Л, БрА10Ж3Мц2, БрА10Ж4Н4Л, БрА11Ж6Н6, БрА9Ж4Н4Мц1, БрС30, БрА71Мц15ж3н2ц2, БрСу3Нц3С20Ф. Маркируют бронзы буквами Бр – бронза, за которыми следуют буквы, обозначающие легирующие элементы, введенные в бронзу: А – алюминий, Ж – железо, Н – никель, С – свинец, Су – сурьма, Ц – цинк, Ф – фосфор, и далее цифры, показывающие содержание этих элементов в процентах. Количество меди определяется по разности. Бронзы обладают высокими механическими свойствами. Например, БрО10Ф1 имеет предел прочности =245 МПа (24 кгс/ ), твердость по Бринеллю 90 НВ, относительное удлинение
