Вы можете ознакомиться и скачать презентацию на тему Механикалық тербелістер мен толқындар. Доклад-сообщение содержит 25 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

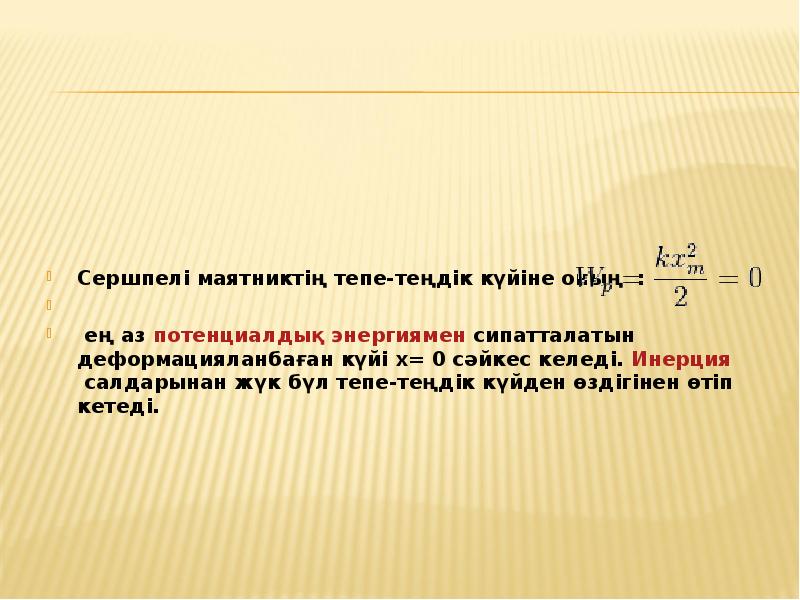

Сершпелі маятниктің тепе-теңдік күйіне оның : Сершпелі маятниктің тепе-теңдік күйіне оның : ең аз потенциалдық энергиямен сипатталатын деформацияланбаған күйі х= 0 сәйкес келеді. Инерция салдарынан жүк бүл тепе-теңдік күйден өздігінен өтіп кетеді.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

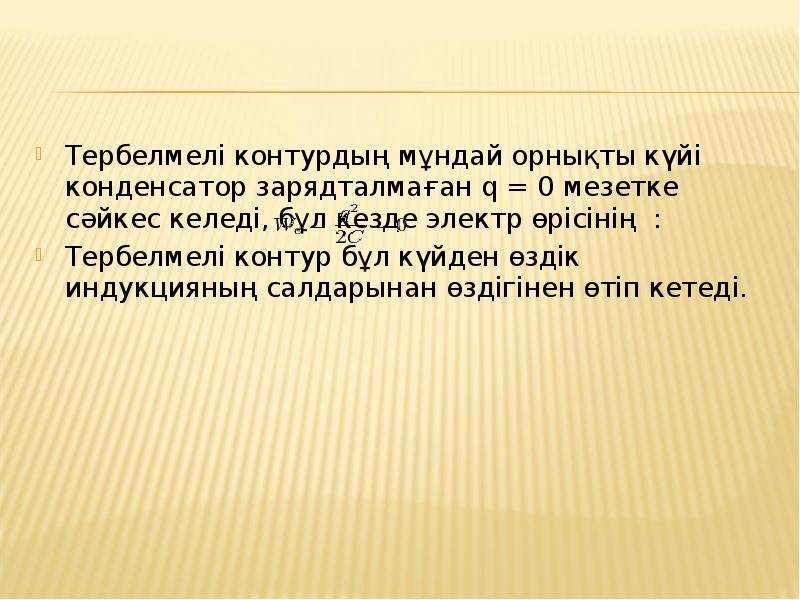

Тербелмелі контурдың мұндай орнықты күйі конденсатор зарядталмаған q = 0 мезетке сәйкес келеді, бұл кезде электр өрісінің : Тербелмелі контурдың мұндай орнықты күйі конденсатор зарядталмаған q = 0 мезетке сәйкес келеді, бұл кезде электр өрісінің : Тербелмелі контур бұл күйден өздік индукцияның салдарынан өздігінен өтіп кетеді.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

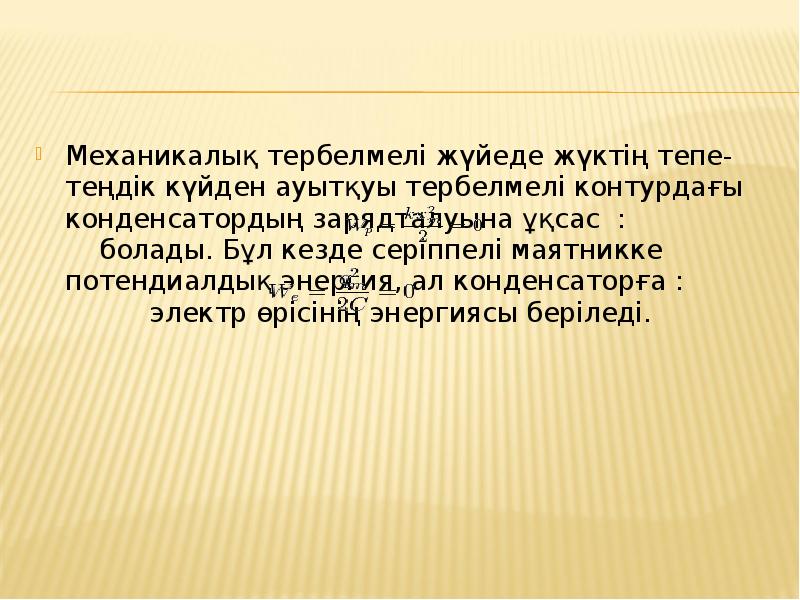

Механикалық тербелмелі жүйеде жүктің тепе-теңдік күйден ауытқуы тербелмелі контурдағы конденсатордың зарядталуына ұқсас : болады. Бұл кезде серіппелі маятникке потендиалдық энергия, ал конденсаторға : электр өрісінің энергиясы беріледі. Механикалық тербелмелі жүйеде жүктің тепе-теңдік күйден ауытқуы тербелмелі контурдағы конденсатордың зарядталуына ұқсас : болады. Бұл кезде серіппелі маятникке потендиалдық энергия, ал конденсаторға : электр өрісінің энергиясы беріледі.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

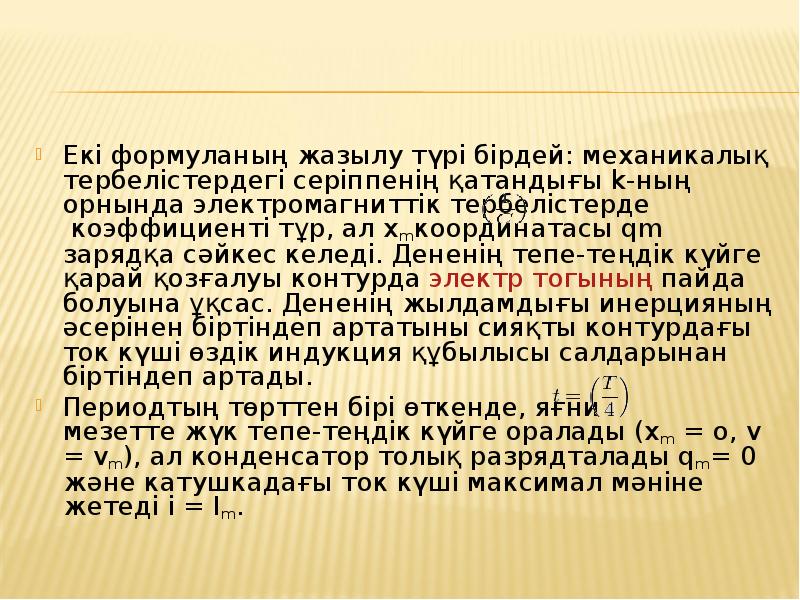

Екі формуланың жазылу түрі бірдей: механикалық тербелістердегі серіппенің қатандығы k-ның орнында электромагниттік тербелістерде коэффициенті тұр, ал хmкоординатасы qm зарядқа сәйкес келеді. Дененің тепе-теңдік күйге қарай қозғалуы контурда электр тогының пайда болуына ұқсас. Дененің жылдамдығы инерцияның әсерінен біртіндеп артатыны сияқты контурдағы ток күші өздік индукция құбылысы салдарынан біртіндеп артады. Екі формуланың жазылу түрі бірдей: механикалық тербелістердегі серіппенің қатандығы k-ның орнында электромагниттік тербелістерде коэффициенті тұр, ал хmкоординатасы qm зарядқа сәйкес келеді. Дененің тепе-теңдік күйге қарай қозғалуы контурда электр тогының пайда болуына ұқсас. Дененің жылдамдығы инерцияның әсерінен біртіндеп артатыны сияқты контурдағы ток күші өздік индукция құбылысы салдарынан біртіндеп артады. Периодтың төрттен бірі өткенде, яғни мезетте жүк тепе-теңдік күйге оралады (xm = о, v = vm), ал конденсатор толық разрядталады qm= 0 және катушкадағы ток күші максимал мәніне жетеді і = Im.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

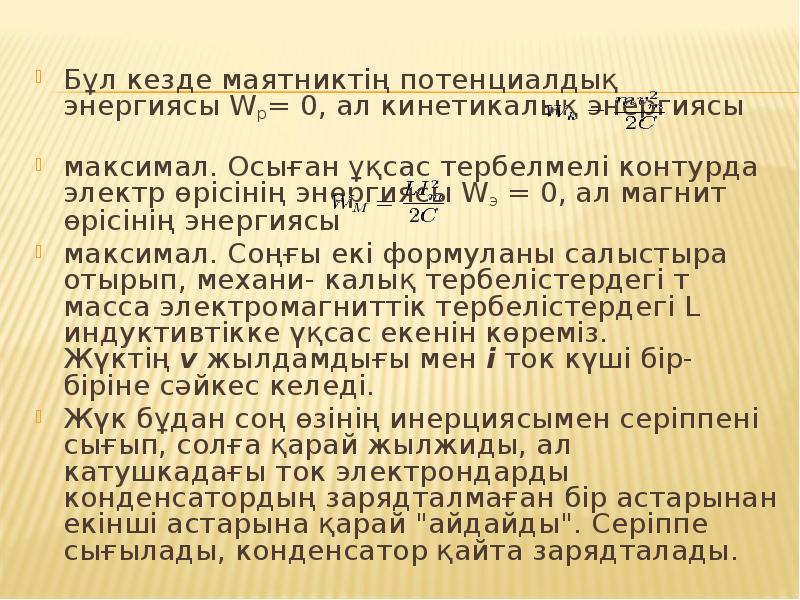

Бұл кезде маятниктің потенциалдық энергиясы Wp= 0, ал кинетикалық энергиясы Бұл кезде маятниктің потенциалдық энергиясы Wp= 0, ал кинетикалық энергиясы максимал. Осыған ұқсас тербелмелі контурда электр өрісінің энергиясы Wэ = 0, ал магнит өрісінің энергиясы максимал. Соңғы екі формуланы салыстыра отырып, механи- калық тербелістердегі т масса электромагниттік тербелістердегі L индуктивтікке үқсас екенін көреміз. Жүктің v жылдамдығы мен і ток күші бір-біріне сәйкес келеді. Жүк бұдан соң өзінің инерциясымен серіппені сығып, солға қарай жылжиды, ал катушкадағы ток электрондарды конденсатордың зарядталмаған бір астарынан екінші астарына қарай "айдайды". Серіппе сығылады, конденсатор қайта зарядталады.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

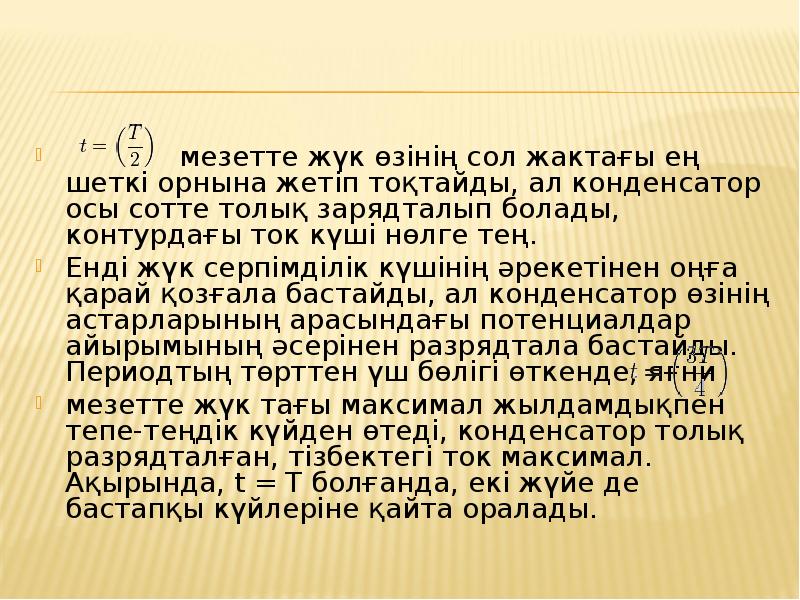

мезетте жүк өзінің сол жактағы ең шеткі орнына жетіп тоқтайды, ал конденсатор осы сотте толық зарядталып болады, контурдағы ток күші нөлге тең. мезетте жүк өзінің сол жактағы ең шеткі орнына жетіп тоқтайды, ал конденсатор осы сотте толық зарядталып болады, контурдағы ток күші нөлге тең. Енді жүк серпімділік күшінің әрекетінен оңға қарай қозғала бастайды, ал конденсатор өзінің астарларының арасындағы потенциалдар айырымының әсерінен разрядтала бастайды. Периодтың төрттен үш бөлігі өткенде, яғни мезетте жүк тағы максимал жылдамдықпен тепе-теңдік күйден өтеді, конденсатор толық разрядталған, тізбектегі ток максимал. Ақырында, t = Т болғанда, екі жүйе де бастапқы күйлеріне қайта оралады.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Тербелiс әрi қарай тарала бередi. Тербелiстiң ортада таралу процесiн толқындық процесс немесе толқын деп атайды. Тербелiс әрi қарай тарала бередi. Тербелiстiң ортада таралу процесiн толқындық процесс немесе толқын деп атайды.

Слайд 20

Описание слайда:

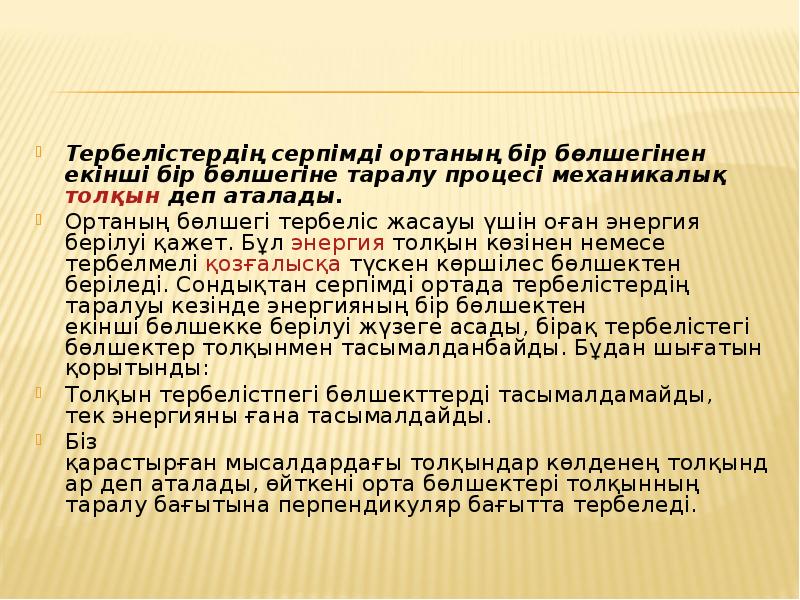

Тербелістердің серпімді ортаның бір бөлшегінен екінші бір бөлшегіне таралу процесі механикалық толқын деп аталады. Тербелістердің серпімді ортаның бір бөлшегінен екінші бір бөлшегіне таралу процесі механикалық толқын деп аталады. Ортаның бөлшегі тербеліс жасауы үшін оған энергия берілуі қажет. Бұл энергия толқын көзінен немесе тербелмелі қозғалысқа түскен көршілес бөлшектен беріледі. Сондықтан серпімді ортада тербелістердің таралуы кезінде энергияның бір бөлшектен екінші бөлшекке берілуі жүзеге асады, бірақ тербелістегі бөлшектер толқынмен тасымалданбайды. Бұдан шығатын қорытынды: Толқын тербелістпегі бөлшекттерді тасымалдамайды, тек энергияны ғана тасымалдайды. Біз қарастырған мысалдардағы толқындар көлденең толқындар деп аталады, өйткені орта бөлшектері толқынның таралу бағытына перпендикуляр бағытта тербеледі.

Слайд 21

Описание слайда:

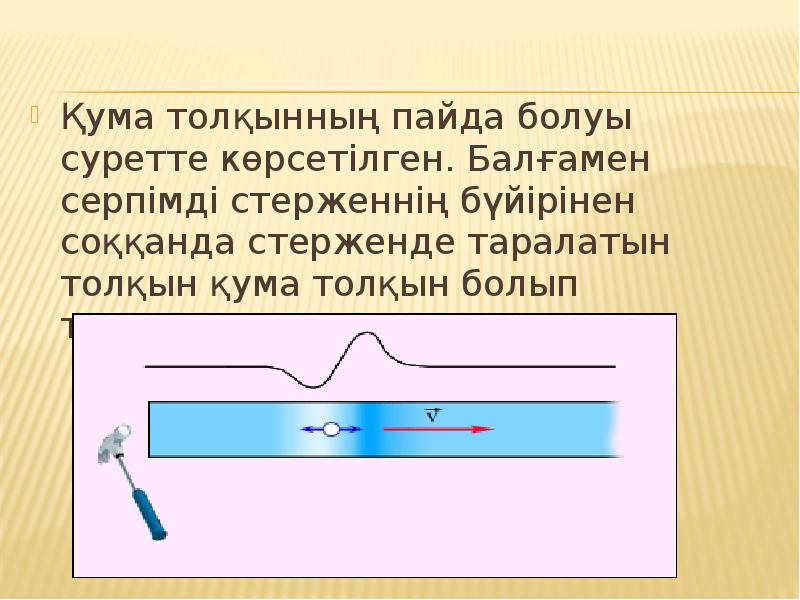

Қума толқынның пайда болуы суретте көрсетiлген. Балғамен серпiмдi стерженнiң бүйiрiнен соққанда стерженде таралатын толқын қума толқын болып таралады. Қума толқынның пайда болуы суретте көрсетiлген. Балғамен серпiмдi стерженнiң бүйiрiнен соққанда стерженде таралатын толқын қума толқын болып таралады.
