Слайд 1

Описание слайда:

Дисциплина «Инженерная графика» Установочная лекция 1 семестр Лектор: Стриганова Лариса Юрьевна, к.п.н., доцент

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

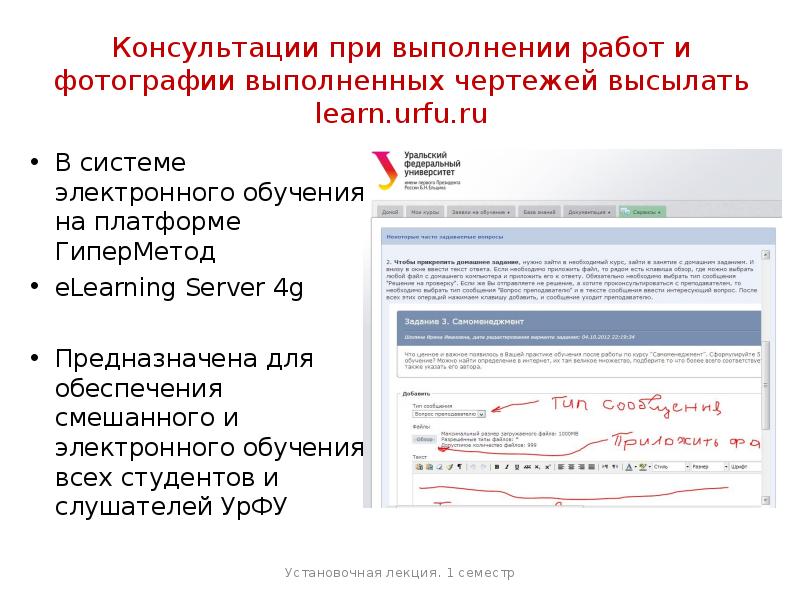

Консультации при выполнении работ и фотографии выполненных чертежей высылать learn.urfu.ru В системе электронного обучения на платформе ГиперМетод eLearning Server 4g Предназначена для обеспечения смешанного и электронного обучения всех студентов и слушателей УрФУ

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Условия запуска задания Задания выполняются последовательно Установлены штрафы за несвоевременную сдачу каждого листа контрольной работы

Слайд 7

Описание слайда:

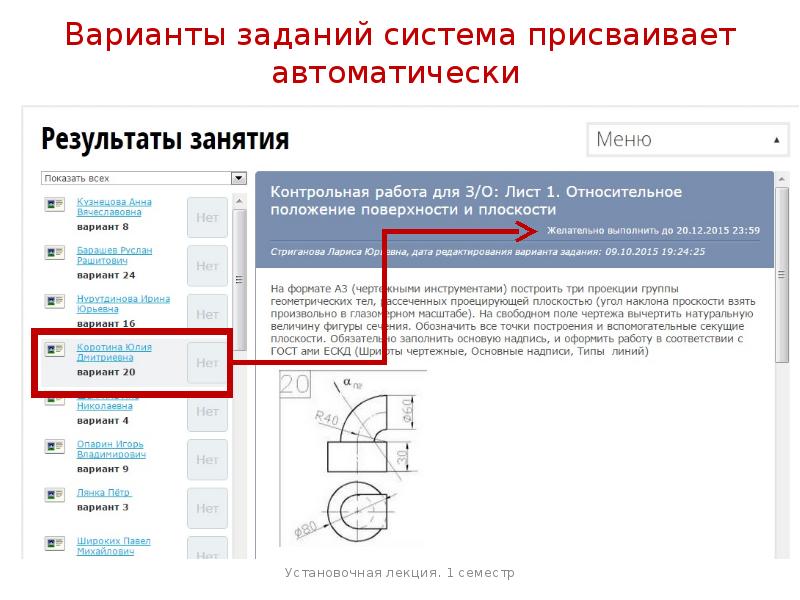

Варианты заданий система присваивает автоматически

Слайд 8

Описание слайда:

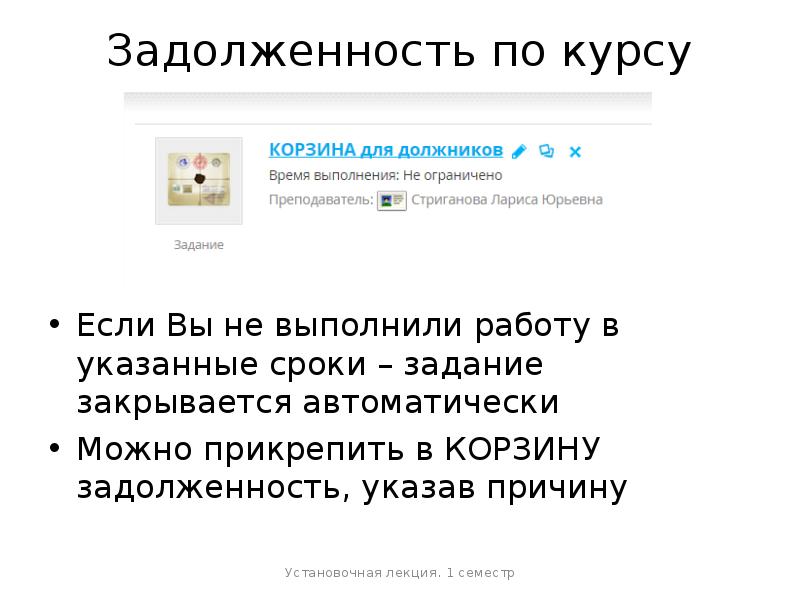

Задолженность по курсу Если Вы не выполнили работу в указанные сроки – задание закрывается автоматически Можно прикрепить в КОРЗИНУ задолженность, указав причину

Слайд 9

Описание слайда:

Лист 1 контрольной работы «Относительное положение поверхности и плоскости »

Слайд 10

Описание слайда:

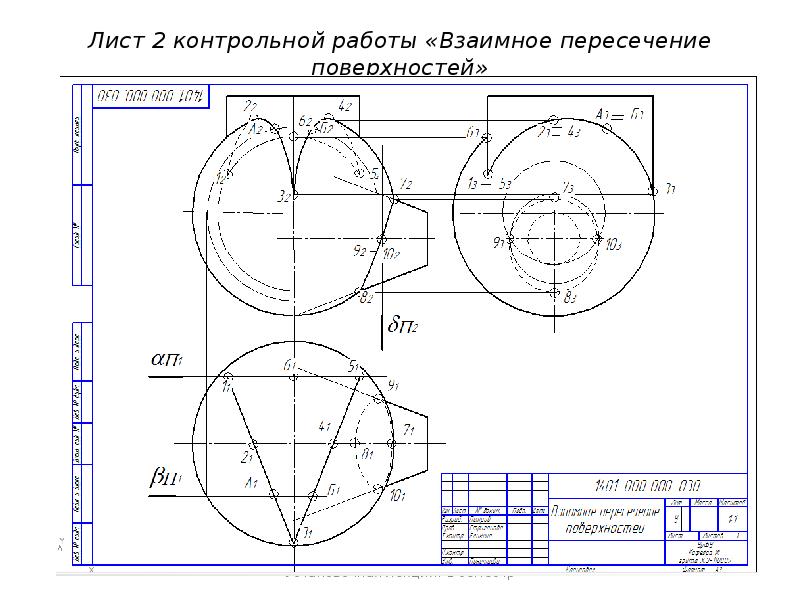

Лист 2 контрольной работы «Взаимное пересечение поверхностей»

Слайд 11

Описание слайда:

Лист 3 контрольной работы: «Взаимное пересечение поверхностей вращения. Развертка»

Слайд 12

Описание слайда:

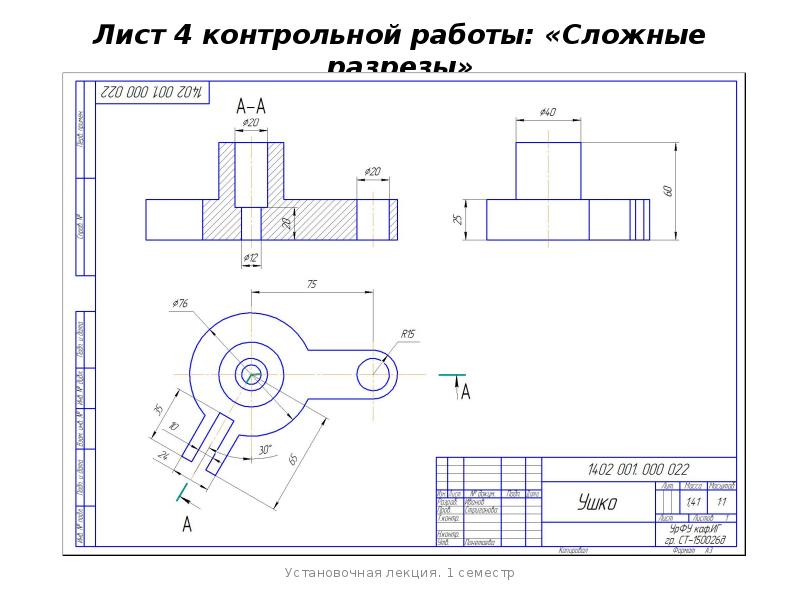

Лист 4 контрольной работы: «Сложные разрезы»

Слайд 13

Описание слайда:

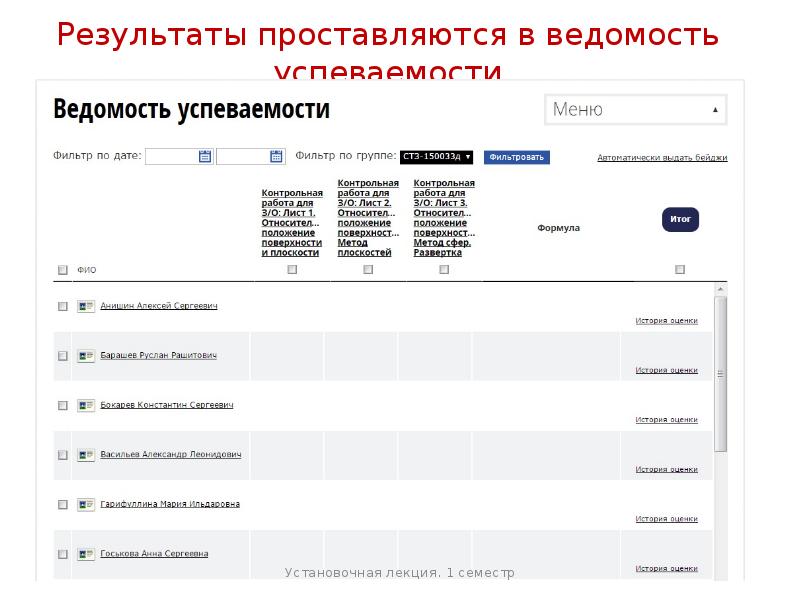

Результаты проставляются в ведомость успеваемости

Слайд 14

Описание слайда:

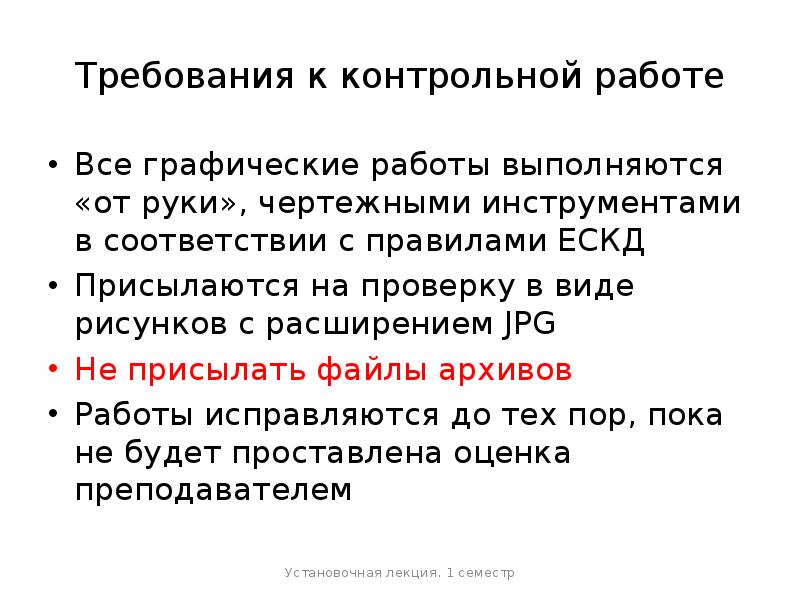

Требования к контрольной работе Все графические работы выполняются «от руки», чертежными инструментами в соответствии с правилами ЕСКД Присылаются на проверку в виде рисунков с расширением JPG Не присылать файлы архивов Работы исправляются до тех пор, пока не будет проставлена оценка преподавателем

Слайд 15

Описание слайда:

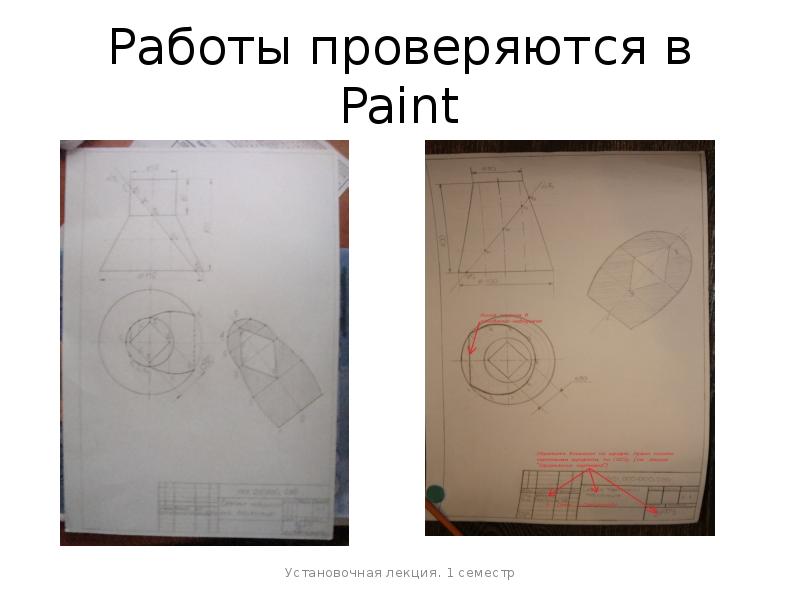

Работы проверяются в Paint

Слайд 16

Описание слайда:

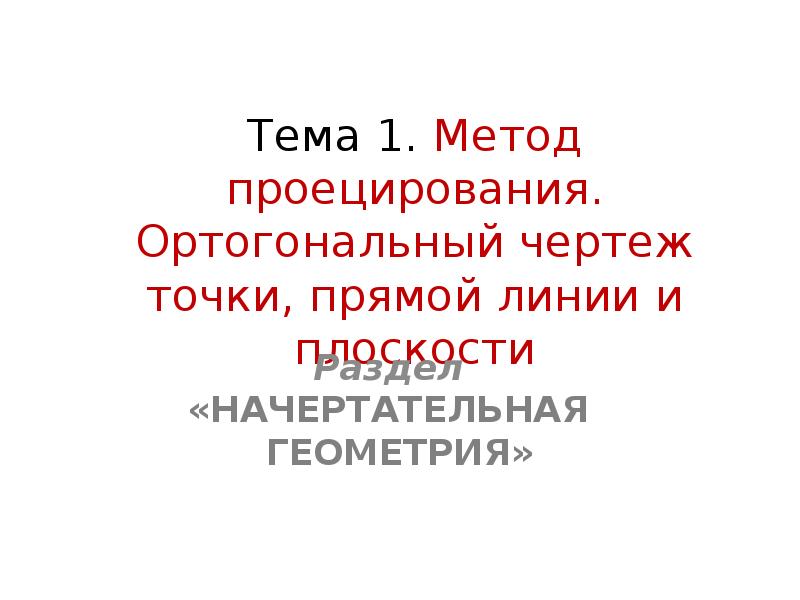

Тема 1. Метод проецирования. Ортогональный чертеж точки, прямой линии и плоскости Раздел «НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ»

Слайд 17

Описание слайда:

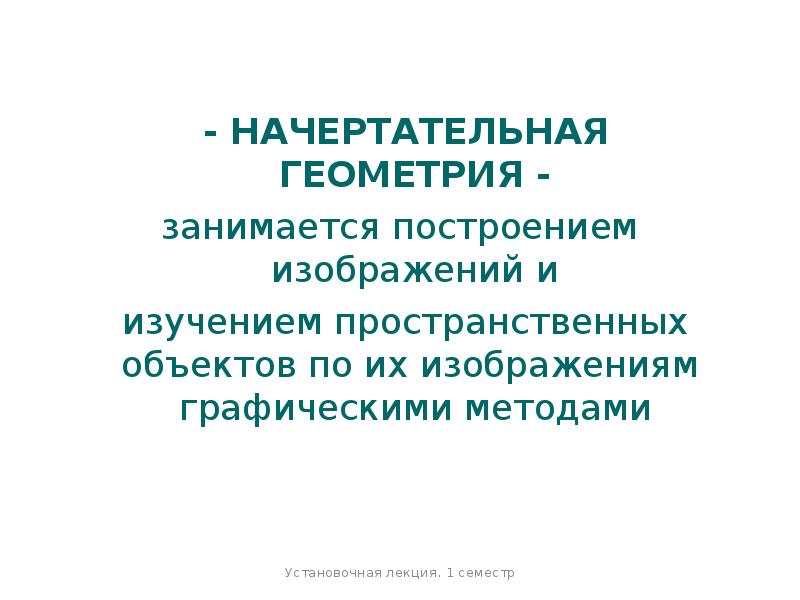

- НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ - - НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ - занимается построением изображений и изучением пространственных объектов по их изображениям графическими методами

Слайд 18

Описание слайда:

Ортогональные проекции точки А1 - горизонтальная проекция точки А; А2 - фронтальная проекция точки А; А3 - профильная проекция точки А. Расстояние от точки до плоскости проекций – это координаты точки – А(XА, YА, ZА)

Слайд 19

Описание слайда:

ОРТОГОНАЛЬНЫЙ ЧЕРТЕЖ - ЭПЮР Ортогональный чертеж или эпюр - изображение полученное путем параллельного прямоугольного проецирования на две или три взаимно перпендикулярные плоскости проекций, совмещенные с фронтальной плоскостью проекций

Слайд 20

Описание слайда:

Задание точки на эпюре Точку можно задать ее изображением и измерить ее координаты

Слайд 21

Описание слайда:

По двум проекциям точки всегда можно построить третью проекцию точки

Слайд 22

Описание слайда:

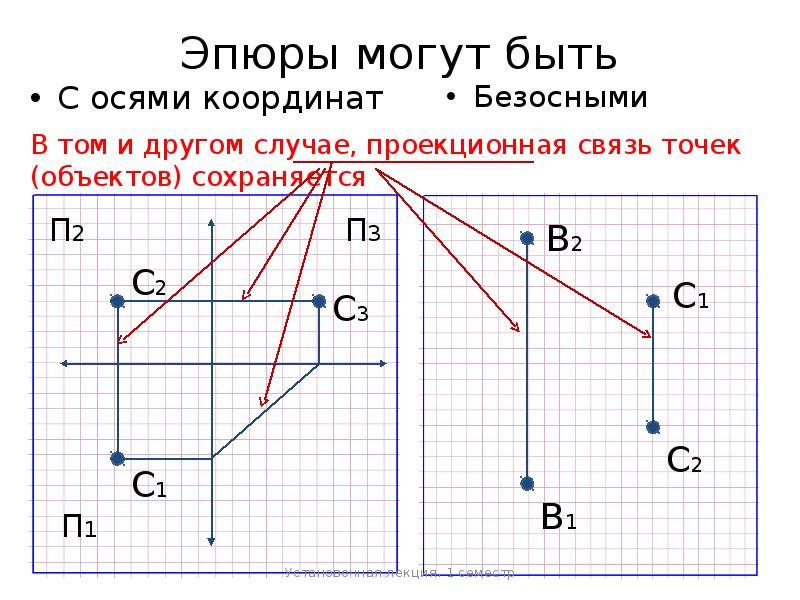

Эпюры могут быть С осями координат

Слайд 23

Описание слайда:

Прямая линия – кратчайшее расстояние между двумя точками

Слайд 24

Описание слайда:

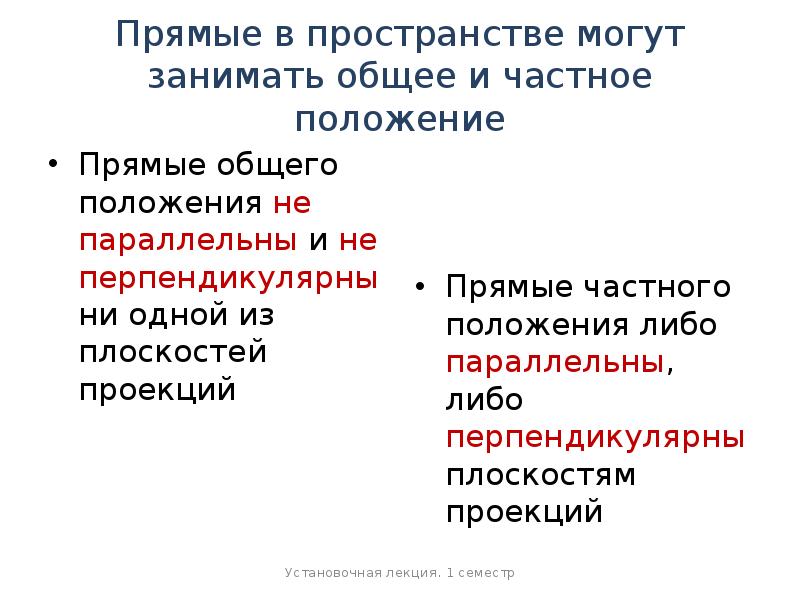

Прямые в пространстве могут занимать общее и частное положение Прямые общего положения не параллельны и не перпендикулярны ни одной из плоскостей проекций

Слайд 25

Описание слайда:

Прямые линии общего положения

Слайд 26

Описание слайда:

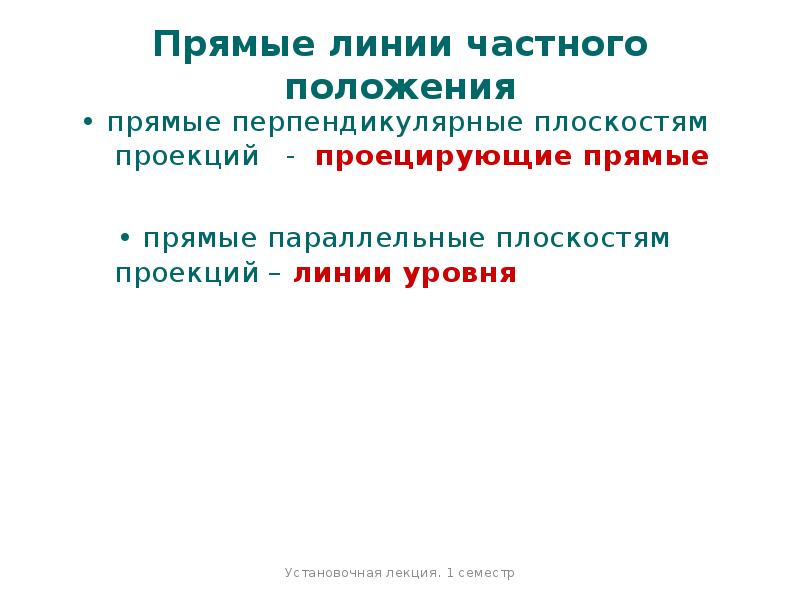

Прямые линии частного положения • прямые перпендикулярные плоскостям проекций - проецирующие прямые • прямые параллельные плоскостям проекций – линии уровня

Слайд 27

Описание слайда:

Прямые частного положения перпендикулярные плоскостям проекций 1. Проецирующие прямые Горизонтально-проецирующая прямая

Слайд 28

Описание слайда:

Прямые частного положения параллельные плоскостям проекций 2. Прямые уровня

Слайд 29

Описание слайда:

фронтальная прямая, фронталь f фронтальная прямая, фронталь f

Слайд 30

Описание слайда:

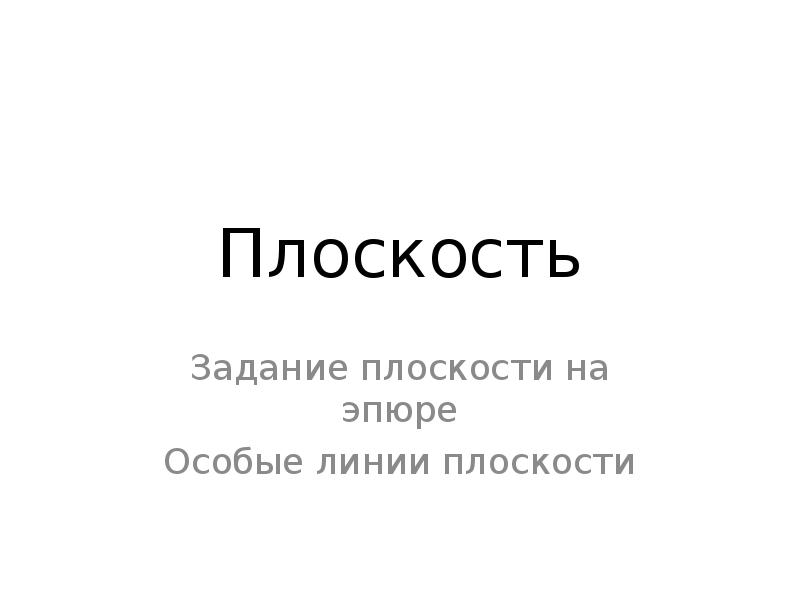

Плоскость Задание плоскости на эпюре Особые линии плоскости

Слайд 31

Описание слайда:

Ортогональные проекции плоскости ПЛОСКОСТЬ – множество положений прямой линии, проходящей через одну точку пространства и пересекающих вне ее прямую линию

Слайд 32

Описание слайда:

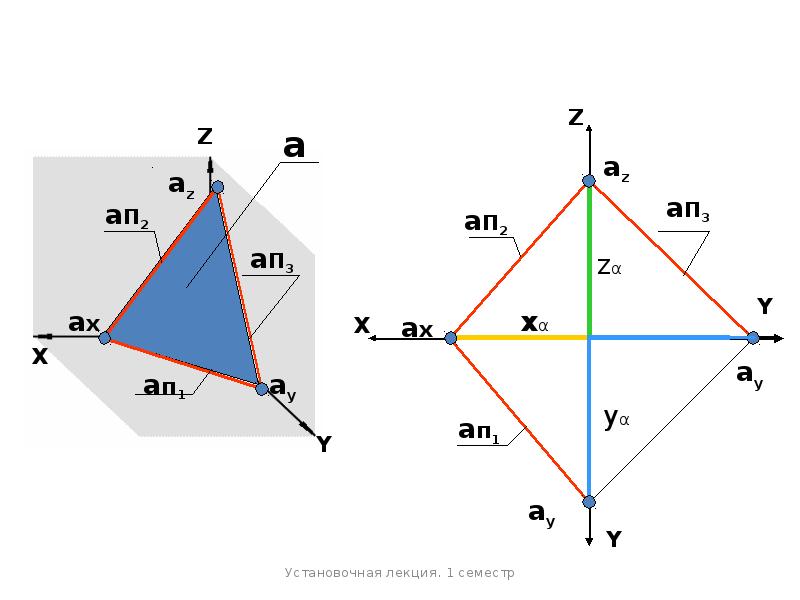

Графические способы задания плоскости

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

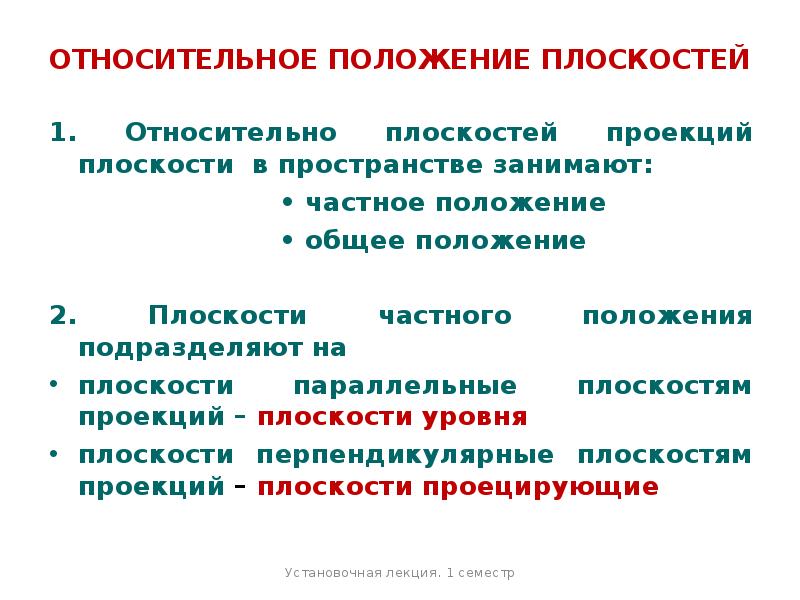

ОТНОСИТЕЛЬНОЕ ПОЛОЖЕНИЕ ПЛОСКОСТЕЙ 1. Относительно плоскостей проекций плоскости в пространстве занимают: • частное положение • общее положение 2. Плоскости частного положения подразделяют на плоскости параллельные плоскостям проекций – плоскости уровня плоскости перпендикулярные плоскостям проекций – плоскости проецирующие

Слайд 35

Описание слайда:

ПЛОСКОСТИ ЧАСТНОГО ПОЛОЖЕНИЯ 1. Плоскости уровня – параллельные плоскостям проекций Горизонтальная плоскость уровня aII П1

Слайд 36

Описание слайда:

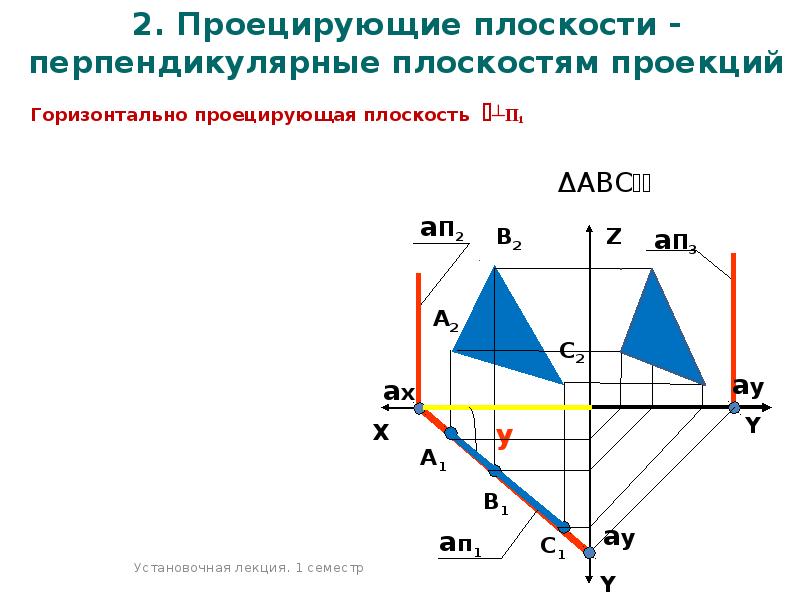

Горизонтально проецирующая плоскость ┴П1 Горизонтально проецирующая плоскость ┴П1

Слайд 37

Описание слайда:

Профильно проецирующая плоскость  ┴ П3 Профильно проецирующая плоскость  ┴ П3

Слайд 38

Описание слайда:

BE € Δ АВС BE € Δ АВС CF € Δ АВС CF – фронталь AD - горизонталь

Слайд 39

Описание слайда:

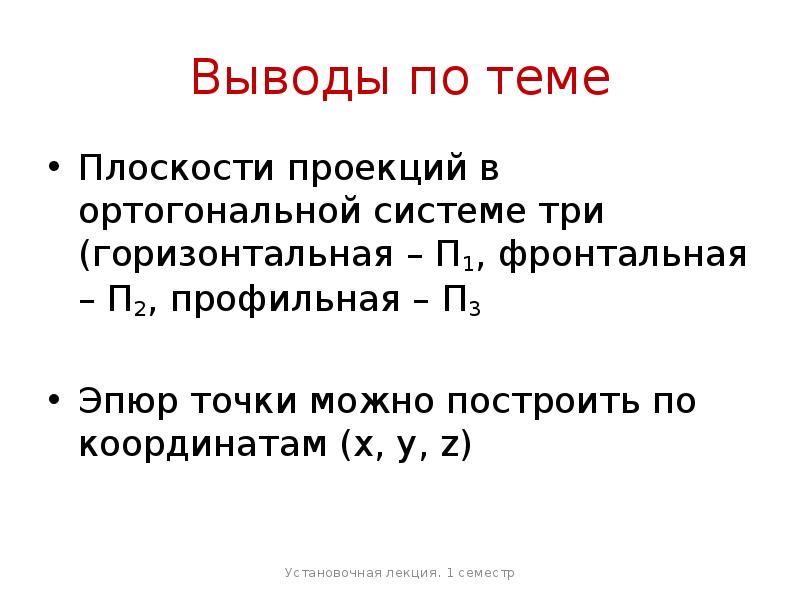

Выводы по теме Плоскости проекций в ортогональной системе три (горизонтальная – П1, фронтальная – П2, профильная – П3 Эпюр точки можно построить по координатам (x, y, z)

Слайд 40

Описание слайда:

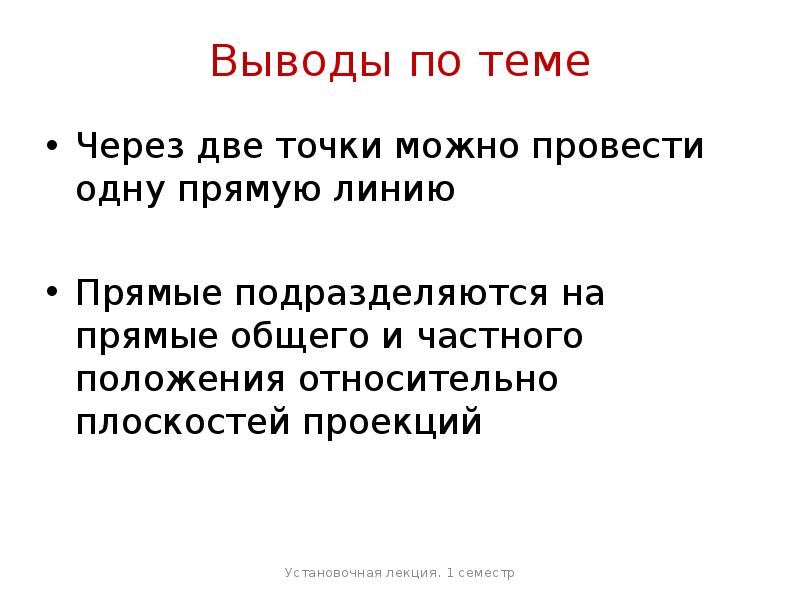

Выводы по теме Через две точки можно провести одну прямую линию Прямые подразделяются на прямые общего и частного положения относительно плоскостей проекций

Слайд 41

Описание слайда:

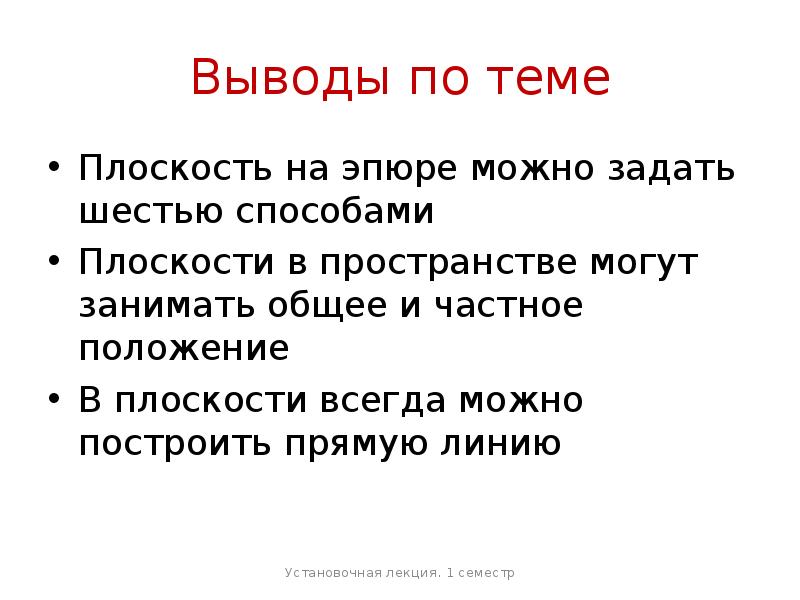

Выводы по теме Плоскость на эпюре можно задать шестью способами Плоскости в пространстве могут занимать общее и частное положение В плоскости всегда можно построить прямую линию

Слайд 42

Описание слайда:

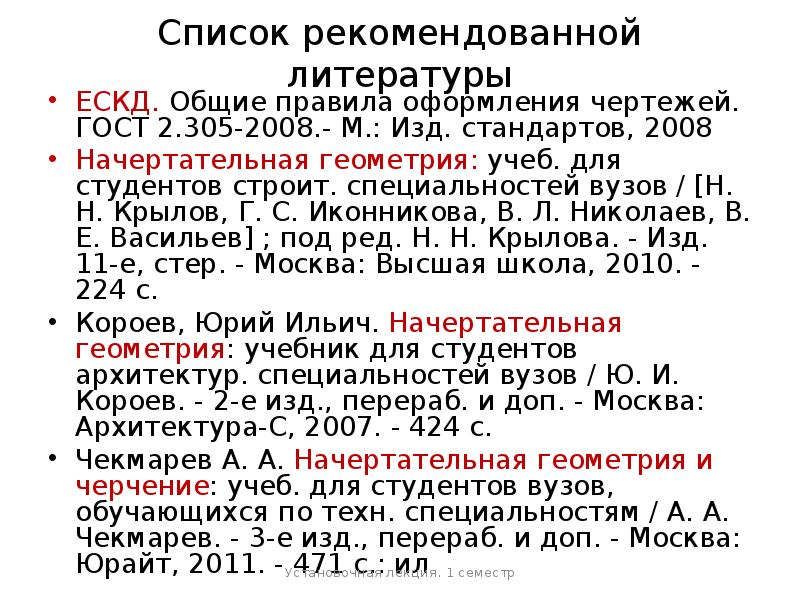

Список рекомендованной литературы ЕСКД. Общие правила оформления чертежей. ГОСТ 2.305-2008.- М.: Изд. стандартов, 2008 Начертательная геометрия: учеб. для студентов строит. специальностей вузов / [Н. Н. Крылов, Г. С. Иконникова, В. Л. Николаев, В. Е. Васильев] ; под ред. Н. Н. Крылова. - Изд. 11-е, стер. - Москва: Высшая школа, 2010. - 224 с. Короев, Юрий Ильич. Начертательная геометрия: учебник для студентов архитектур. специальностей вузов / Ю. И. Короев. - 2-е изд., перераб. и доп. - Москва: Архитектура-С, 2007. - 424 с. Чекмарев А. А. Начертательная геометрия и черчение: учеб. для студентов вузов, обучающихся по техн. специальностям / А. А. Чекмарев. - 3-е изд., перераб. и доп. - Москва: Юрайт, 2011. - 471 с.: ил
