Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

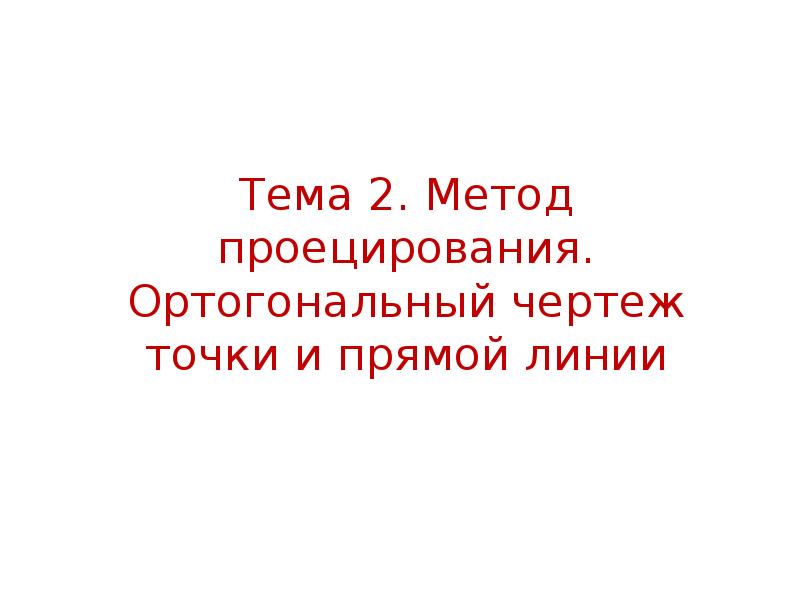

Тема 2. Метод проецирования. Ортогональный чертеж точки и прямой линии

Слайд 3

Описание слайда:

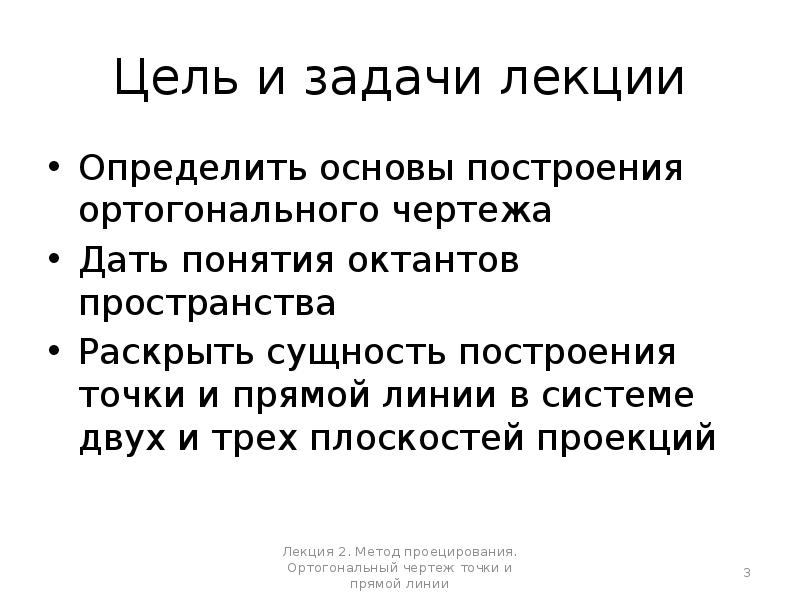

Цель и задачи лекции Определить основы построения ортогонального чертежа Дать понятия октантов пространства Раскрыть сущность построения точки и прямой линии в системе двух и трех плоскостей проекций

Слайд 4

Описание слайда:

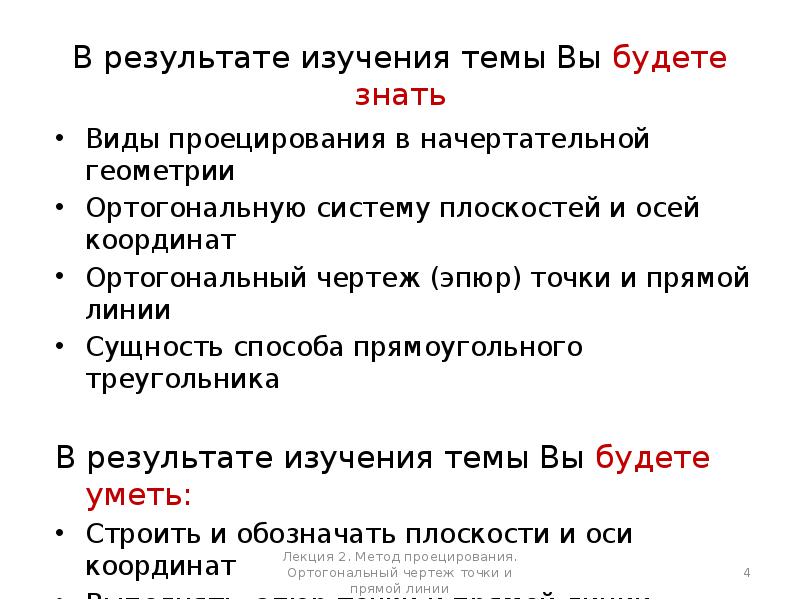

В результате изучения темы Вы будете знать Виды проецирования в начертательной геометрии Ортогональную систему плоскостей и осей координат Ортогональный чертеж (эпюр) точки и прямой линии Сущность способа прямоугольного треугольника В результате изучения темы Вы будете уметь: Строить и обозначать плоскости и оси координат Выполнять эпюр точки и прямой линии

Слайд 5

Описание слайда:

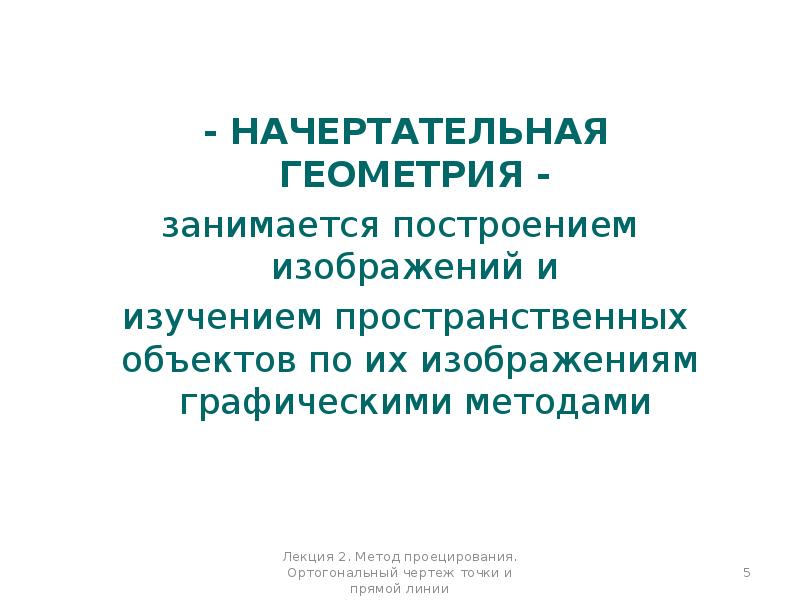

- НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ - - НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ - занимается построением изображений и изучением пространственных объектов по их изображениям графическими методами

Слайд 6

Описание слайда:

Основные задачи начертательной геометрии Создание – чертежа или эпюра Решение задач на плоскости 3. Создание пространственного объекта по его изображению - чтение чертежа

Слайд 7

Описание слайда:

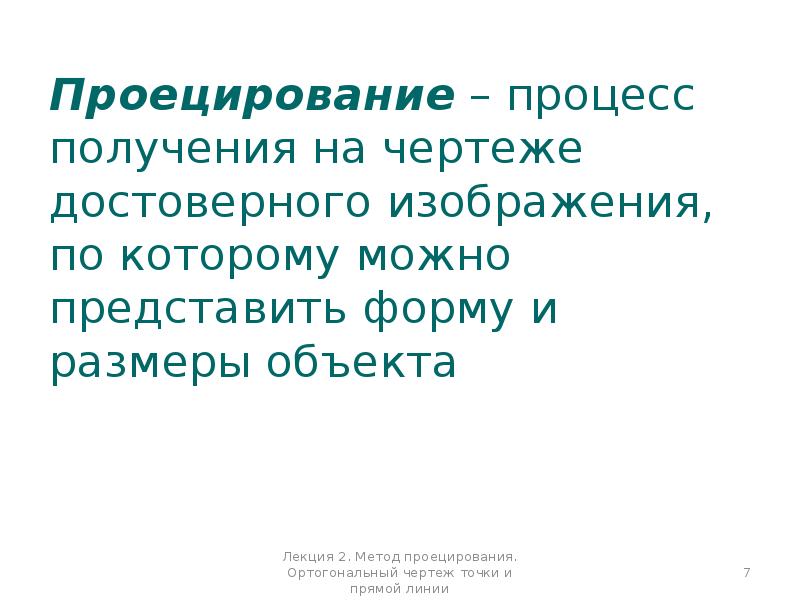

Проецирование – процесс получения на чертеже достоверного изображения, по которому можно представить форму и размеры объекта

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Проекция – изображение, полученное проецированием объекта на плоскость или какую-либо другую поверхность

Слайд 10

Описание слайда:

Центральное проецирование S – центр проецирования; П – плоскость проекций; А, В, С – точки пространства; Ац, Вц, Сц – центральные проекции точек Перспективные изображения получают используя центральное проецирование

Слайд 11

Описание слайда:

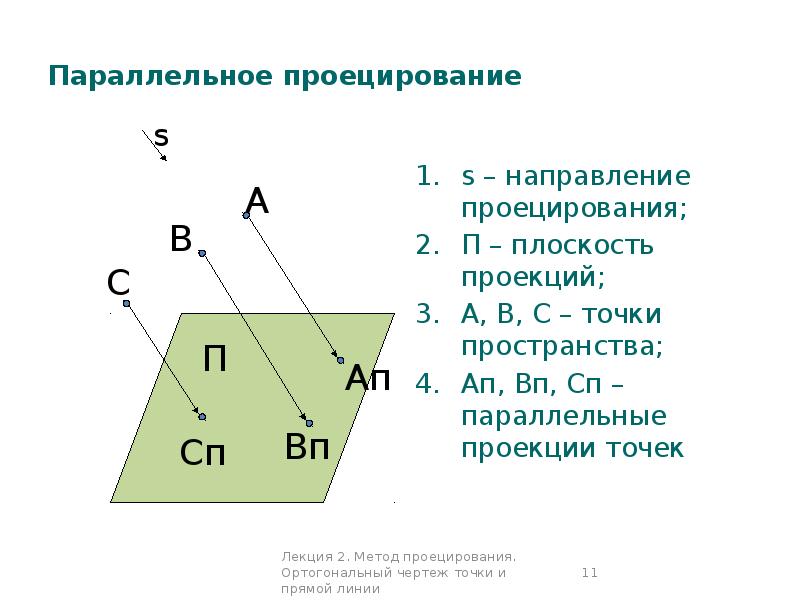

Параллельное проецирование s – направление проецирования; П – плоскость проекций; А, В, С – точки пространства; Ап, Вп, Сп – параллельные проекции точек

Слайд 12

Описание слайда:

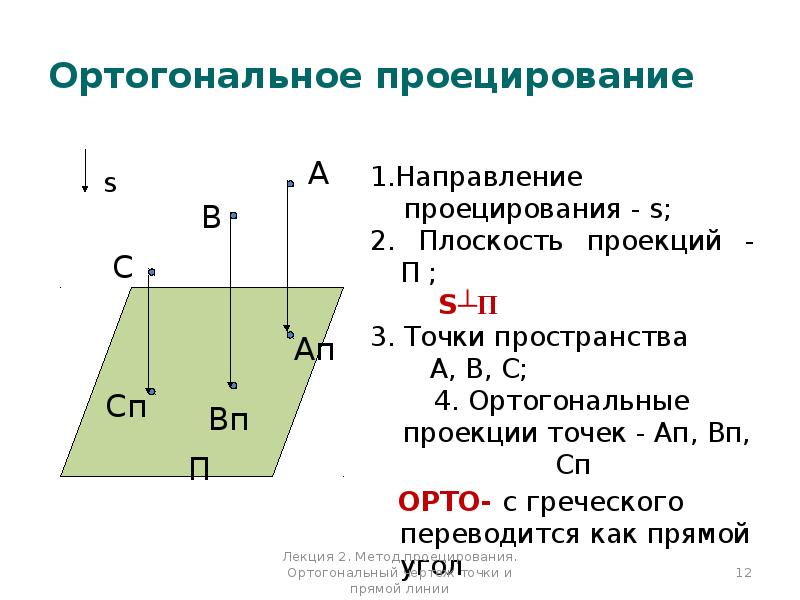

Ортогональное проецирование

Слайд 13

Описание слайда:

Параллельное и центральное проецирование

Слайд 14

Описание слайда:

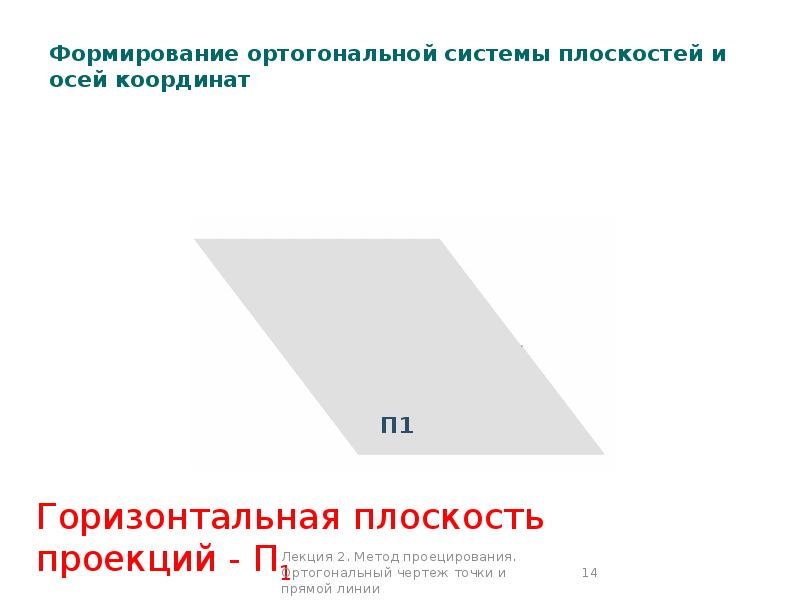

Формирование ортогональной системы плоскостей и осей координат

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

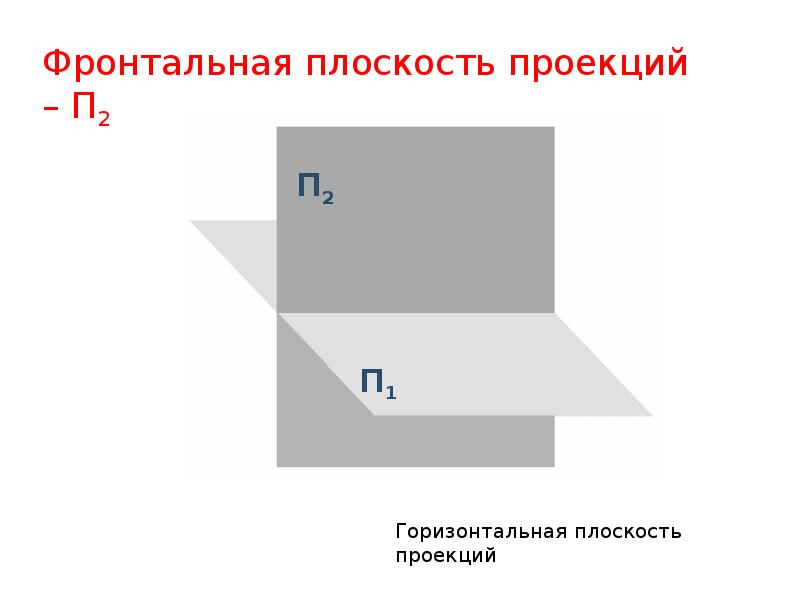

Горизонтальная плоскость проекций - П1 Фронтальная плоскость проекций - П2 Профильная плоскость проекций - П3

Слайд 17

Описание слайда:

Ортогональные проекции точки А1 - горизонтальная проекция точки А; А2 - фронтальная проекция точки А; А3 - профильная проекция точки А. Расстояние от точки до плоскости проекций – это координаты точки – А(XА, YА, ZА)

Слайд 18

Описание слайда:

ОРТОГОНАЛЬНЫЙ ЧЕРТЕЖ - ЭПЮР Ортогональный чертеж или эпюр - изображение полученное путем параллельного прямоугольного проецирования на две или три взаимно перпендикулярные плоскости проекций, совмещенные с фронтальной плоскостью проекций

Слайд 19

Описание слайда:

Задание точки на эпюре Точку можно задать ее координатами, например: А(50; 20: 45) В(20; 40; 10) и построить эпюр в двух плоскостях проекций

Слайд 20

Описание слайда:

Задание точки на эпюре Точку можно задать ее изображением и измерить ее координаты, например: у точки В координата Z равна 0

Слайд 21

Описание слайда:

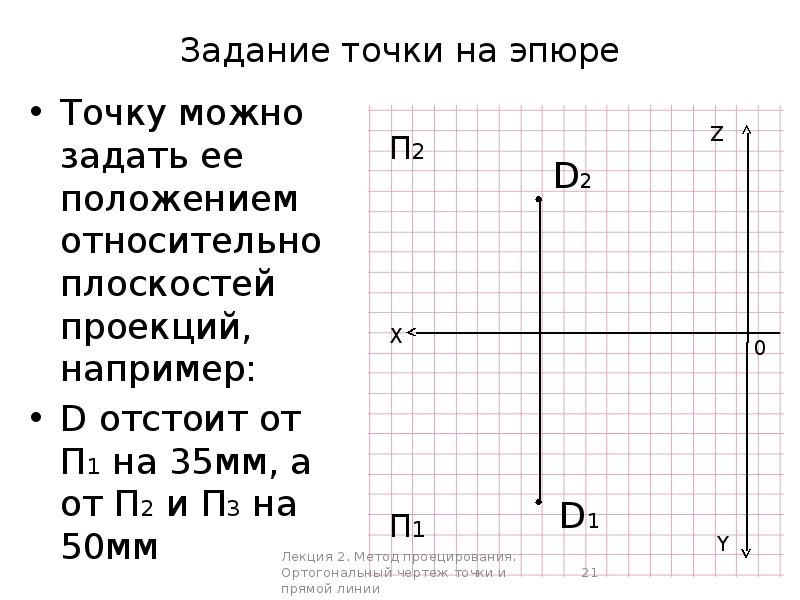

Задание точки на эпюре Точку можно задать ее положением относительно плоскостей проекций, например: D отстоит от П1 на 35мм, а от П2 и П3 на 50мм

Слайд 22

Описание слайда:

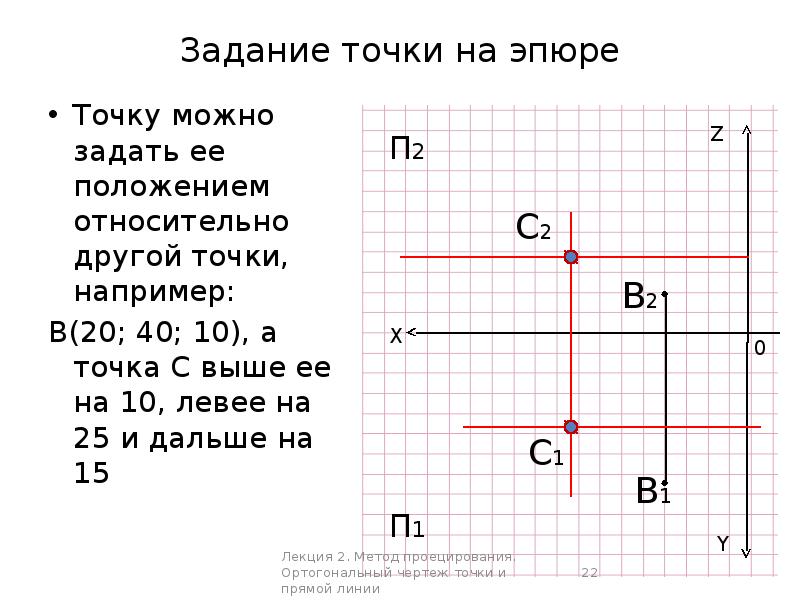

Задание точки на эпюре Точку можно задать ее положением относительно другой точки, например: В(20; 40; 10), а точка С выше ее на 10, левее на 25 и дальше на 15

Слайд 23

Описание слайда:

По двум проекциям точки всегда можно построить третью проекцию точки

Слайд 24

Описание слайда:

Конкурирующие точки Точки, лежащие на одной линии связи, называются конкурирующими

Слайд 25

Описание слайда:

Эпюры могут быть С осями координат

Слайд 26

Описание слайда:

Прямая линия – кратчайшее расстояние между двумя точками Задание прямой линии: Аналитическим способом Графическими способами

Слайд 27

Описание слайда:

Графические способы задания прямой линии 1способ. Изображением проекций отрезков прямых линий: A1B1, A2B2

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

3 способ. Натуральной величиной отрезка прямой IABI и углами наклона (f и y ) к плоскостям проекций П1, П2, П3 3 способ. Натуральной величиной отрезка прямой IABI и углами наклона (f и y ) к плоскостям проекций П1, П2, П3

Слайд 30

Описание слайда:

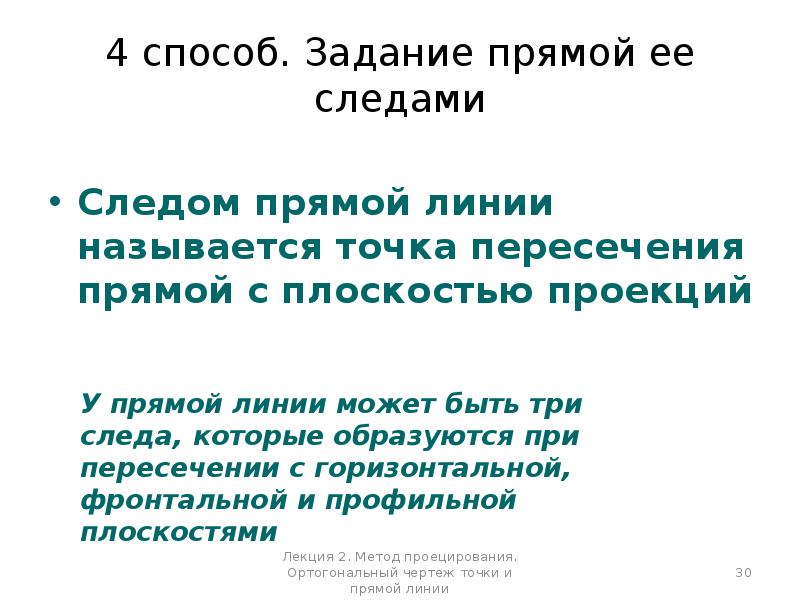

4 способ. Задание прямой ее следами Следом прямой линии называется точка пересечения прямой с плоскостью проекций

Слайд 31

Описание слайда:

Построение следов

Слайд 32

Описание слайда:

Правило построения следов прямой Для построения фронтального следа (М) прямой (а) необходимо продолжить горизонтальную проекцию прямой (а1) до ее пересечения с осью ОХ и из этой точки (Мх) восстановить перпендикуляр до его пересечения с фронтальной проекцией прямой.

Слайд 33

Описание слайда:

Правило построения следов прямой Для построения горизонтального следа (N) прямой (а) необходимо продолжить фронтальную проекцию прямой (а2) до ее пересечения с осью ОХ и из этой точки (Nх) восстановить перпендикуляр до его пересечения с горизонтальной проекцией прямой.

Слайд 34

Описание слайда:

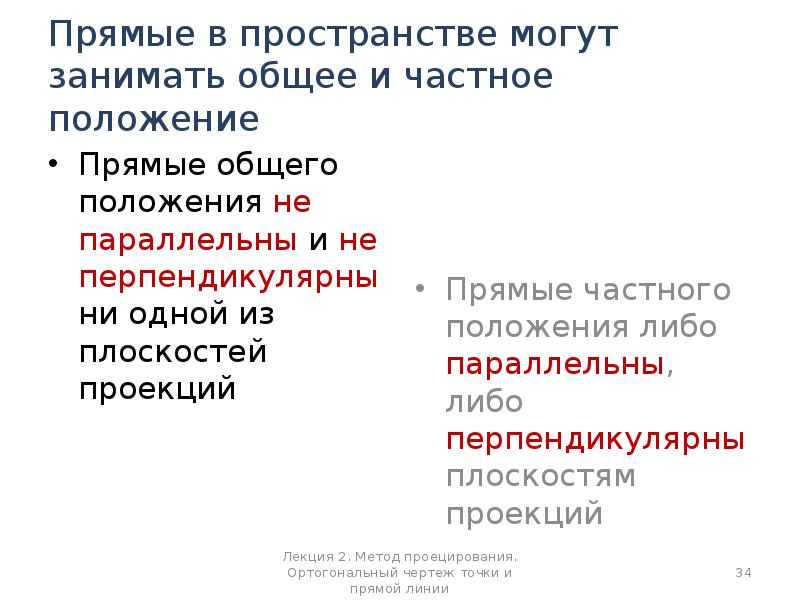

Прямые в пространстве могут занимать общее и частное положение Прямые общего положения не параллельны и не перпендикулярны ни одной из плоскостей проекций

Слайд 35

Описание слайда:

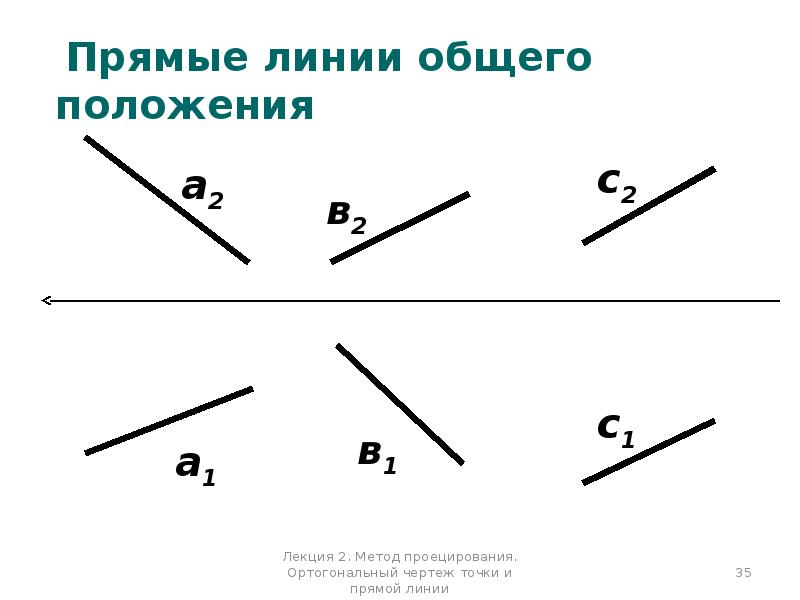

Прямые линии общего положения

Слайд 36

Описание слайда:

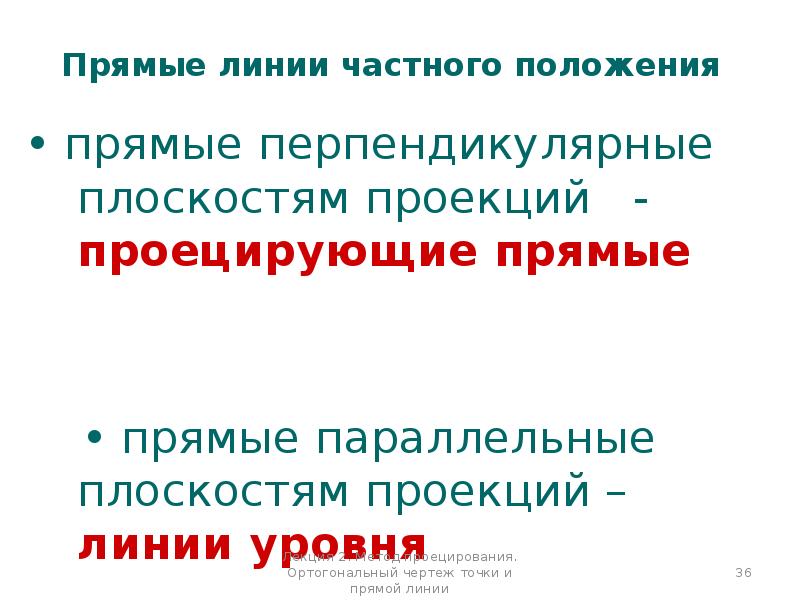

Прямые линии частного положения • прямые перпендикулярные плоскостям проекций - проецирующие прямые • прямые параллельные плоскостям проекций – линии уровня

Слайд 37

Описание слайда:

Прямые частного положения перпендикулярные плоскостям проекций 1. Проецирующие прямые Горизонтально-проецирующая прямая

Слайд 38

Описание слайда:

Фронтально-проецирующая прямая Фронтально-проецирующая прямая

Слайд 39

Описание слайда:

Прямые частного положения параллельные плоскостям проекций 2. Прямые уровня

Слайд 40

Описание слайда:

фронтальная прямая, фронталь f фронтальная прямая, фронталь f

Слайд 41

Описание слайда:

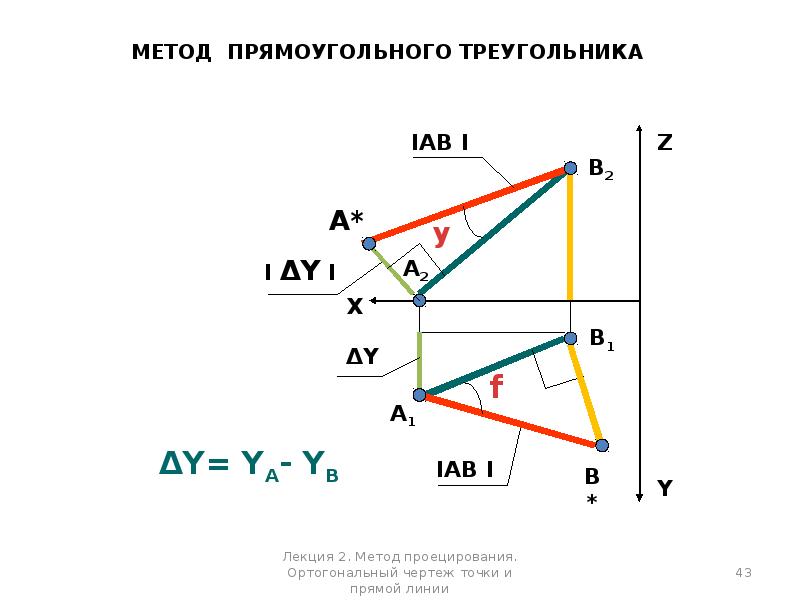

Определение натуральной величины отрезка прямой общего положения. Метод прямоугольного треуголькина

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

ΔY= YA- YB ΔY= YA- YB

Слайд 44

Описание слайда:

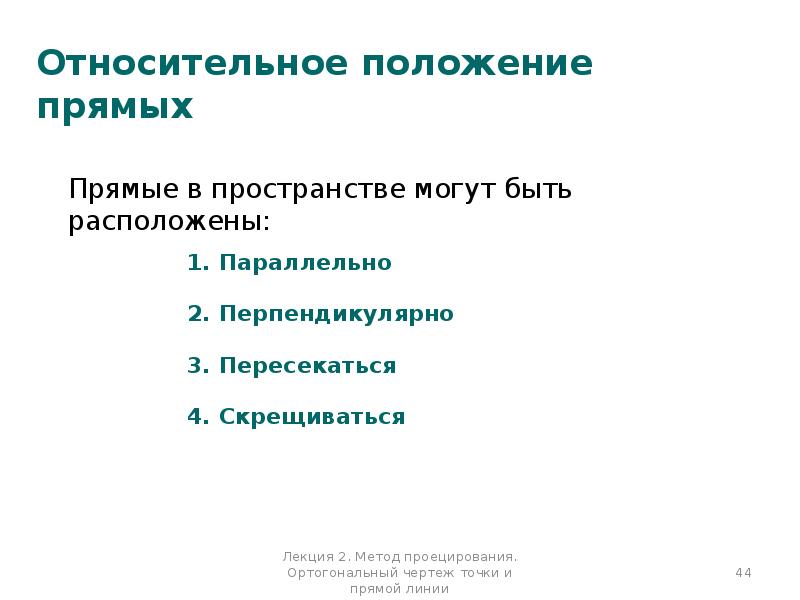

Относительное положение прямых 1. Параллельно 2. Перпендикулярно 3. Пересекаться 4. Скрещиваться

Слайд 45

Описание слайда:

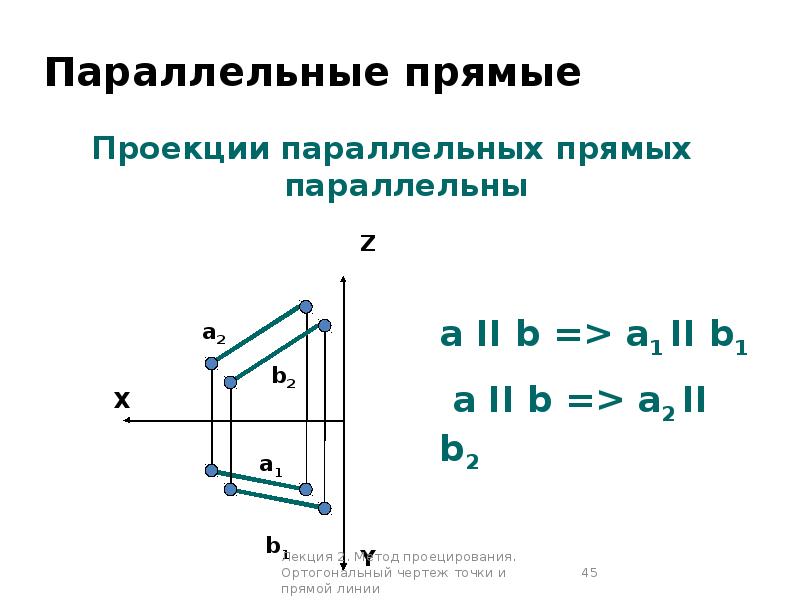

Параллельные прямые Проекции параллельных прямых параллельны

Слайд 46

Описание слайда:

Перпендикулярные прямые

Слайд 47

Описание слайда:

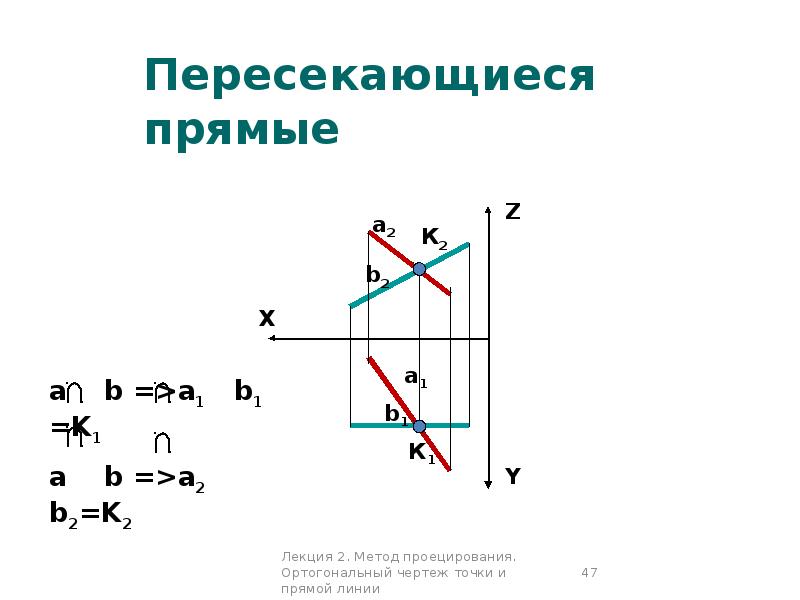

Пересекающиеся прямые

Слайд 48

Описание слайда:

Скрещивающиеся прямые Скрещивающиеся прямые лежат в разных плоскостях. Точки скрещивания прямых называются конкурирующими точками. Точка А выше точки В относительно горизонтальной плоскости проекций, поэтому ее горизонтальная проекция А1 видима

Слайд 49

Описание слайда:

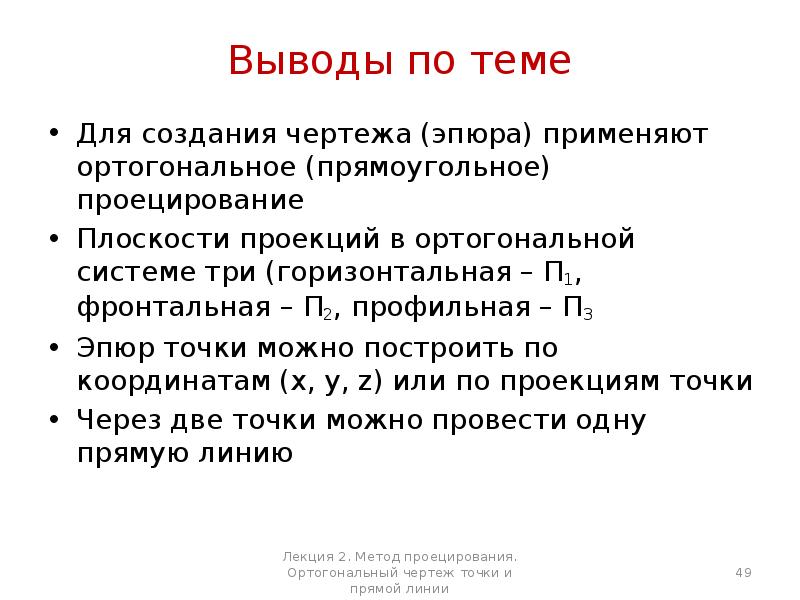

Выводы по теме Для создания чертежа (эпюра) применяют ортогональное (прямоугольное) проецирование Плоскости проекций в ортогональной системе три (горизонтальная – П1, фронтальная – П2, профильная – П3 Эпюр точки можно построить по координатам (x, y, z) или по проекциям точки Через две точки можно провести одну прямую линию

Слайд 50

Описание слайда:

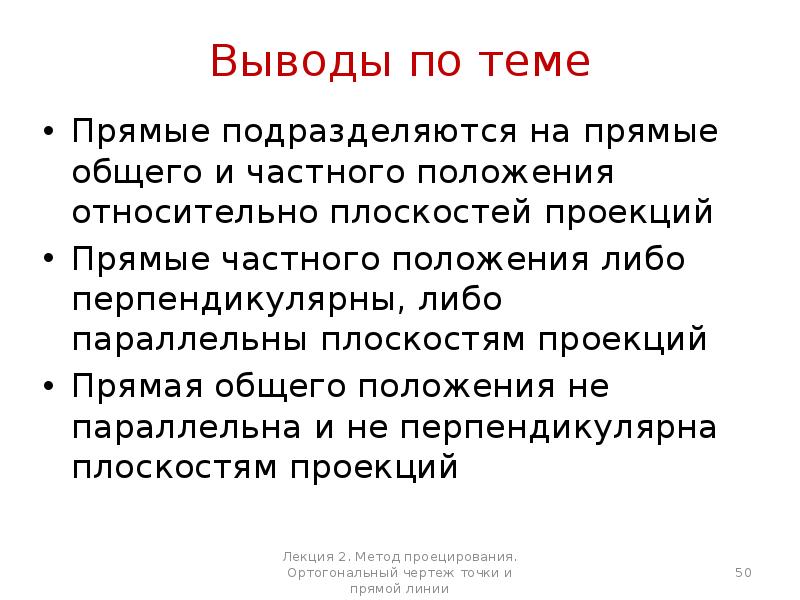

Выводы по теме Прямые подразделяются на прямые общего и частного положения относительно плоскостей проекций Прямые частного положения либо перпендикулярны, либо параллельны плоскостям проекций Прямая общего положения не параллельна и не перпендикулярна плоскостям проекций

Слайд 51

Описание слайда:

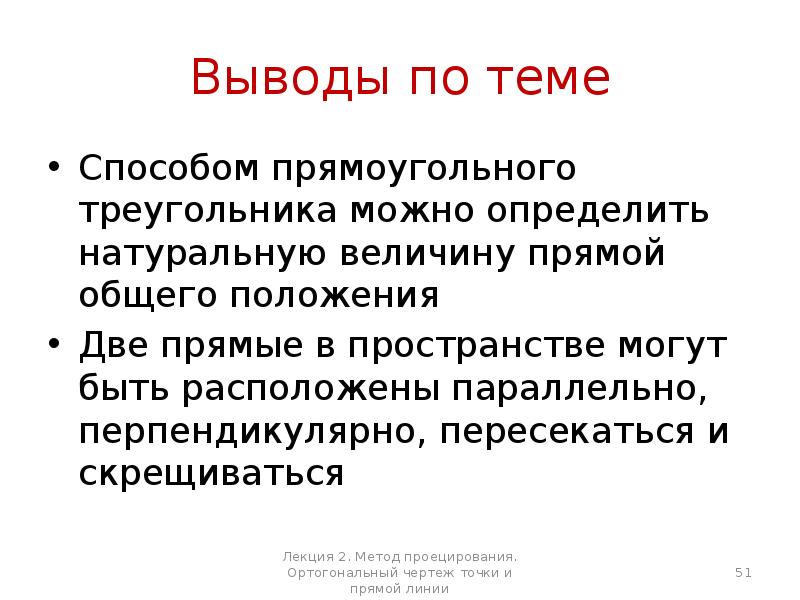

Выводы по теме Способом прямоугольного треугольника можно определить натуральную величину прямой общего положения Две прямые в пространстве могут быть расположены параллельно, перпендикулярно, пересекаться и скрещиваться

Слайд 52

Описание слайда:

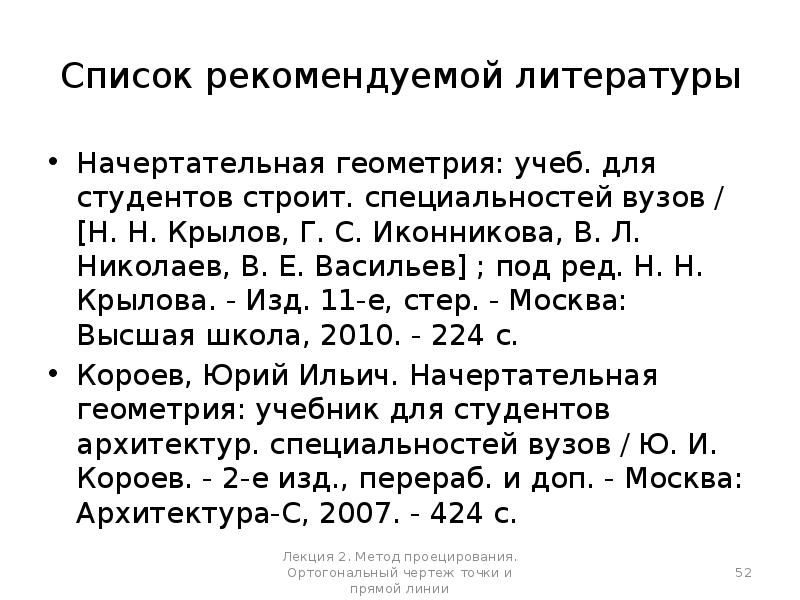

Список рекомендуемой литературы Начертательная геометрия: учеб. для студентов строит. специальностей вузов / [Н. Н. Крылов, Г. С. Иконникова, В. Л. Николаев, В. Е. Васильев] ; под ред. Н. Н. Крылова. - Изд. 11-е, стер. - Москва: Высшая школа, 2010. - 224 с. Короев, Юрий Ильич. Начертательная геометрия: учебник для студентов архитектур. специальностей вузов / Ю. И. Короев. - 2-е изд., перераб. и доп. - Москва: Архитектура-С, 2007. - 424 с.
