Слайд 1


тема МЕТОДИКА РОЗРАХУНКУ НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ
Описание слайда:
тема МЕТОДИКА РОЗРАХУНКУ НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ

Слайд 2

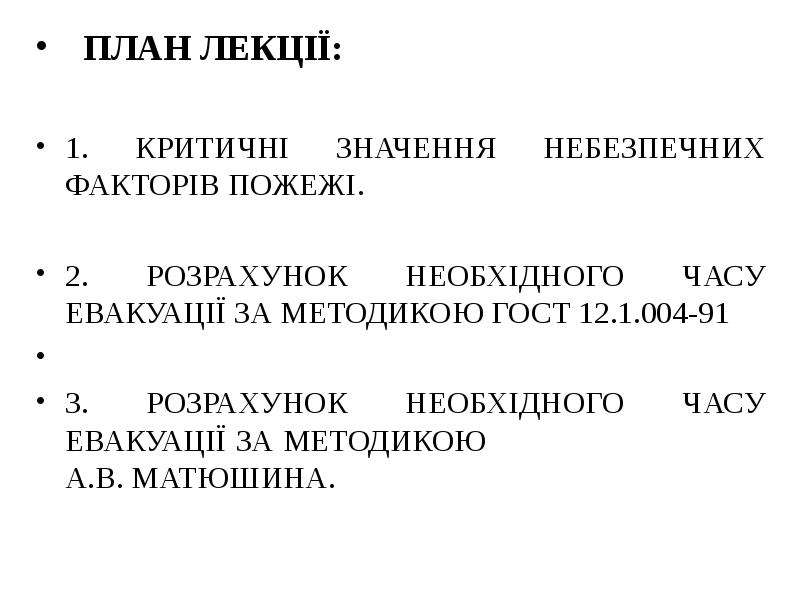

ПЛАН ЛЕКЦІЇ: ПЛАН ЛЕКЦІЇ: 1. КРИТИЧНІ ЗНАЧЕННЯ НЕБЕЗПЕЧНИХ ФАКТОРІВ ПОЖЕЖІ. 2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91 3. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ А.В. МАТЮШИНА.
Описание слайда:
ПЛАН ЛЕКЦІЇ: ПЛАН ЛЕКЦІЇ: 1. КРИТИЧНІ ЗНАЧЕННЯ НЕБЕЗПЕЧНИХ ФАКТОРІВ ПОЖЕЖІ. 2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91 3. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ А.В. МАТЮШИНА.

Слайд 3


ТЕМПЕРАТУРА СЕРЕДОВИЩА.
Описание слайда:
ТЕМПЕРАТУРА СЕРЕДОВИЩА.

Слайд 4


Небезпечні фактори пожеж
Описание слайда:
Небезпечні фактори пожеж

Слайд 5

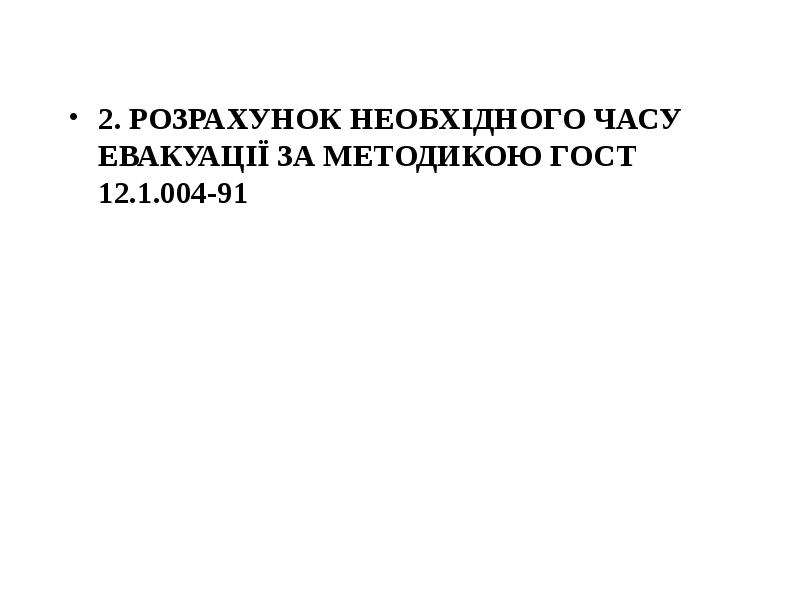

2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91 2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91
Описание слайда:
2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91 2. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ ГОСТ 12.1.004-91

Слайд 6


Час досягнення критичної температури
Описание слайда:
Час досягнення критичної температури

Слайд 7


Час досягнення втрати видимості
Описание слайда:
Час досягнення втрати видимості

Слайд 8


Час досягнення критичної концентрації кисню
Описание слайда:
Час досягнення критичної концентрації кисню

Слайд 9


Час досягнення граничної концентрації токсичних продуктів горіння
Описание слайда:
Час досягнення граничної концентрації токсичних продуктів горіння

Слайд 10


В - розмірний комплекс, що залежить від теплоти згоряння матеріалу і вільного об'єму приміщення
Описание слайда:
В - розмірний комплекс, що залежить від теплоти згоряння матеріалу і вільного об'єму приміщення

Слайд 11


А – параметр, що визначається: 1. Для випадку горіння рідин із сталою швидкістю А = · F, n = 1 - питома масова швидкість вигоряння рідини, кг·м-2·с-1;
Описание слайда:
А – параметр, що визначається: 1. Для випадку горіння рідин із сталою швидкістю А = · F, n = 1 - питома масова швидкість вигоряння рідини, кг·м-2·с-1;

Слайд 12


Методика розрахунку необхідного часу евакуації, слайд №12
Описание слайда:

Слайд 13


3. Для поверхні горіння у вигляді прямокутника А = ·v·b, n = 2, b – перпендикулярний до напряму руху полум'я розмір зони горіння,
Описание слайда:
3. Для поверхні горіння у вигляді прямокутника А = ·v·b, n = 2, b – перпендикулярний до напряму руху полум'я розмір зони горіння,

Слайд 14

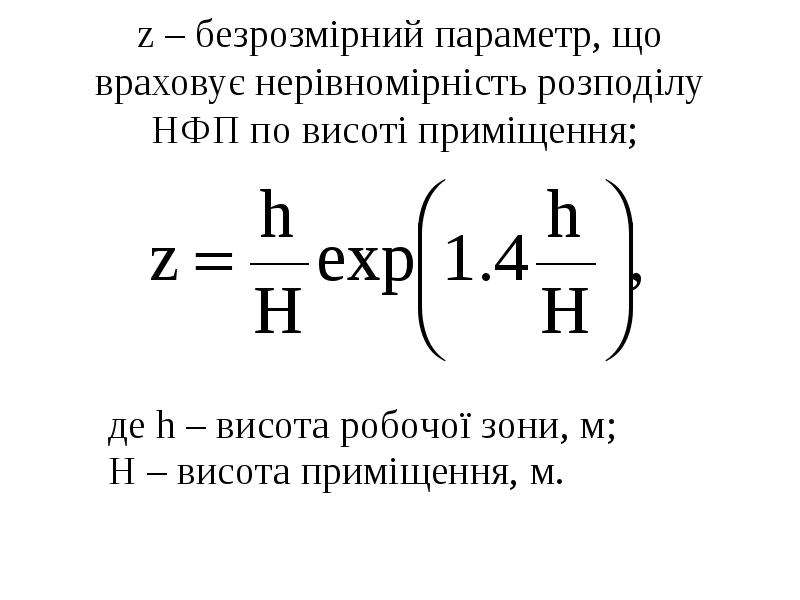

z – безрозмірний параметр, що враховує нерівномірність розподілу НФП по висоті приміщення;
Описание слайда:
z – безрозмірний параметр, що враховує нерівномірність розподілу НФП по висоті приміщення;

Слайд 15


tо – початкова температура повітря в приміщенні, о С; tо – початкова температура повітря в приміщенні, о С; n – показник степеня, що враховує зміну маси вигоряючого матеріалу у часі; Q – нижча теплота згоряння матеріалу, МДж·кг-1; Ср – питома ізобарна теплоємність газу, МДж·кг-1·К-1; – коефіцієнт тепловтрат; – коефіцієнт повноти горіння; V – вільний об'єм приміщення, м3;
Описание слайда:
tо – початкова температура повітря в приміщенні, о С; tо – початкова температура повітря в приміщенні, о С; n – показник степеня, що враховує зміну маси вигоряючого матеріалу у часі; Q – нижча теплота згоряння матеріалу, МДж·кг-1; Ср – питома ізобарна теплоємність газу, МДж·кг-1·К-1; – коефіцієнт тепловтрат; – коефіцієнт повноти горіння; V – вільний об'єм приміщення, м3;

Слайд 16


– коефіцієнт відображення предметів на шляхах евакуації; – коефіцієнт відображення предметів на шляхах евакуації; Е – початкова освітленість, лк; Lгр – гранична дальність видимості в диму, м; Dm – димоутворююча здатність матеріалу, що горить, Нп·м2·кг-1; L – питомий вихід токсичних газів при згорянні 1 кг матеріалу, кг·кг-1; X – граничний допустимий вміст токсичного газу в приміщенні, кг·м-3 (ХСО2= 0.11 кг·м-3; ХСО = 1,16·10-3 кг·м-3; XHCl = 23·10-6 кг м-3); LСО2- питома витрата кисню, кг·кг-1.
Описание слайда:
– коефіцієнт відображення предметів на шляхах евакуації; – коефіцієнт відображення предметів на шляхах евакуації; Е – початкова освітленість, лк; Lгр – гранична дальність видимості в диму, м; Dm – димоутворююча здатність матеріалу, що горить, Нп·м2·кг-1; L – питомий вихід токсичних газів при згорянні 1 кг матеріалу, кг·кг-1; X – граничний допустимий вміст токсичного газу в приміщенні, кг·м-3 (ХСО2= 0.11 кг·м-3; ХСО = 1,16·10-3 кг·м-3; XHCl = 23·10-6 кг м-3); LСО2- питома витрата кисню, кг·кг-1.

Слайд 17


Методика розрахунку необхідного часу евакуації, слайд №17
Описание слайда:

Слайд 18


Методика розрахунку необхідного часу евакуації, слайд №18
Описание слайда:

Слайд 19


3. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ А.В. МАТЮШИНА
Описание слайда:
3. РОЗРАХУНОК НЕОБХІДНОГО ЧАСУ ЕВАКУАЦІЇ ЗА МЕТОДИКОЮ А.В. МАТЮШИНА

Слайд 20


Умови розрахунку 1. У початковій стадії розвитку пожежі повітря в приміщення не надходить. 2. Значення середньо-об’ємного тиску в приміщенні мало відрізняється від тиску навколишнього середовища. 3. Кількість тепла, витраченого на нагрівання огороджуючих конструкцій, є функцією кількості тепла, що виділилася на пожежі.
Описание слайда:
Умови розрахунку 1. У початковій стадії розвитку пожежі повітря в приміщення не надходить. 2. Значення середньо-об’ємного тиску в приміщенні мало відрізняється від тиску навколишнього середовища. 3. Кількість тепла, витраченого на нагрівання огороджуючих конструкцій, є функцією кількості тепла, що виділилася на пожежі.

Слайд 21

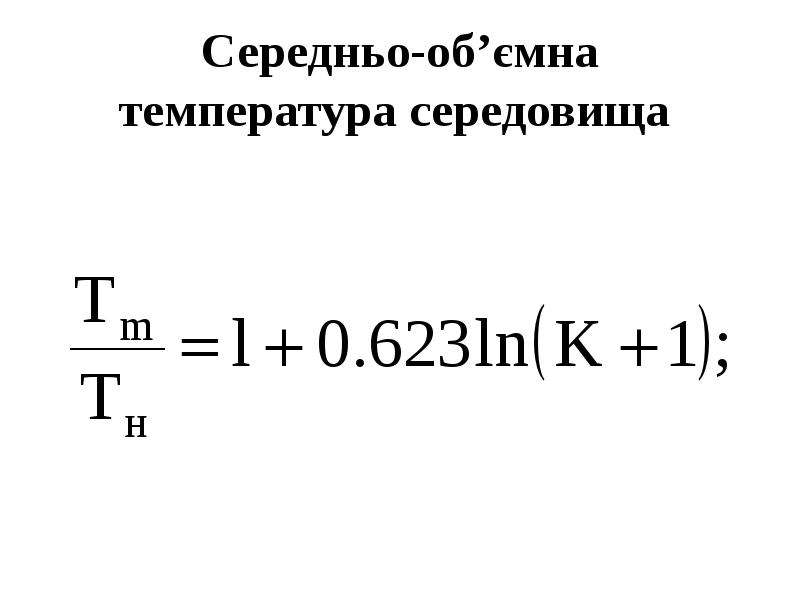

Середньо-об’ємна температура середовища
Описание слайда:
Середньо-об’ємна температура середовища

Слайд 22


К - безрозмірний комплекс, який визначається:
Описание слайда:
К - безрозмірний комплекс, який визначається:

Слайд 23


Середньо-об’ємна концентрація будь-якого токсичного продукту горіння або кисню
Описание слайда:
Середньо-об’ємна концентрація будь-якого токсичного продукту горіння або кисню

Слайд 24


М – маса згорілого матеріалу, кг; М – маса згорілого матеріалу, кг; - нижча теплота згоряння, кДж/кгК; срп – теплоємність газів в приміщенні до пожежі, кДж/(кг·К); – початкова щільність газу, кг/м3;
Описание слайда:
М – маса згорілого матеріалу, кг; М – маса згорілого матеріалу, кг; - нижча теплота згоряння, кДж/кгК; срп – теплоємність газів в приміщенні до пожежі, кДж/(кг·К); – початкова щільність газу, кг/м3;

Слайд 25


Залежність коефіцієнта  від величини К
Описание слайда:
Залежність коефіцієнта  від величини К

Слайд 26


Температура (концентрація) на рівні робочої зони
Описание слайда:
Температура (концентрація) на рівні робочої зони

Слайд 27


- безрозмірна висота; - безрозмірна висота; Нпр – висота приміщення, м; a, b – коефіцієнти, що залежать від питомої густини тепловиділення
Описание слайда:
- безрозмірна висота; - безрозмірна висота; Нпр – висота приміщення, м; a, b – коефіцієнти, що залежать від питомої густини тепловиділення

Слайд 28


Графік для визначення коефіцієнтів a і b
Описание слайда:
Графік для визначення коефіцієнтів a і b

Слайд 29


Послідовність розрахунку необхідного часу евакуації 1. Задаються часом горіння  2. Розраховують температуру tу або концентрацію продуктів горіння xу на рівні робочої зони. 3. Порівнюють ці значення з небезпечними для життя людини значеннями. 4. Якщо tу  tкр (xу  хкр), задаються часом горіння  ±  і повторюють розрахунок, поки значення tу і xу не досягнуть tкр і хкр.
Описание слайда:
Послідовність розрахунку необхідного часу евакуації 1. Задаються часом горіння  2. Розраховують температуру tу або концентрацію продуктів горіння xу на рівні робочої зони. 3. Порівнюють ці значення з небезпечними для життя людини значеннями. 4. Якщо tу  tкр (xу  хкр), задаються часом горіння  ±  і повторюють розрахунок, поки значення tу і xу не досягнуть tкр і хкр.

Слайд 30


Визначення необхідного часу евакуації інтерполяцією
Описание слайда:
Визначення необхідного часу евакуації інтерполяцією

Слайд 31


Завдання на самопідготовку: Завдання на самопідготовку: 1. М.М.Кулєшов, Ю.В.Уваров, О.Л.Олійник, В.П.Пустомельник Пожежна безпека будівель та споруд, стор.70-85 2. ГОСТ 12.1.004-91. ПБ. Общие требования.
Описание слайда:
Завдання на самопідготовку: Завдання на самопідготовку: 1. М.М.Кулєшов, Ю.В.Уваров, О.Л.Олійник, В.П.Пустомельник Пожежна безпека будівель та споруд, стор.70-85 2. ГОСТ 12.1.004-91. ПБ. Общие требования.
