Вы можете ознакомиться и скачать презентацию на тему Методологические основы проектирования ЭИС Лекция 2 ч. 2. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Методологические основы проектирования ЭИС Лекция 2 ч. 2 Тема 1

Слайд 2

Описание слайда:

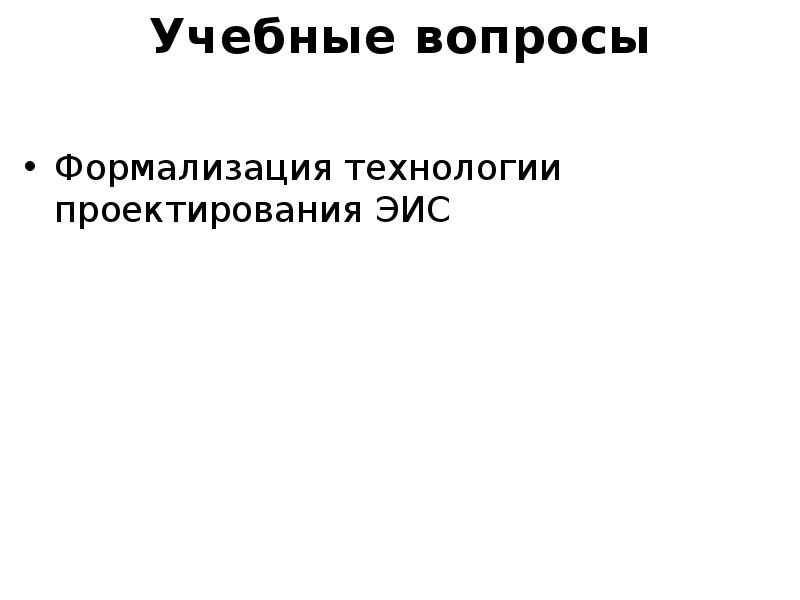

Учебные вопросы Формализация технологии проектирования ЭИС

Слайд 3

Описание слайда:

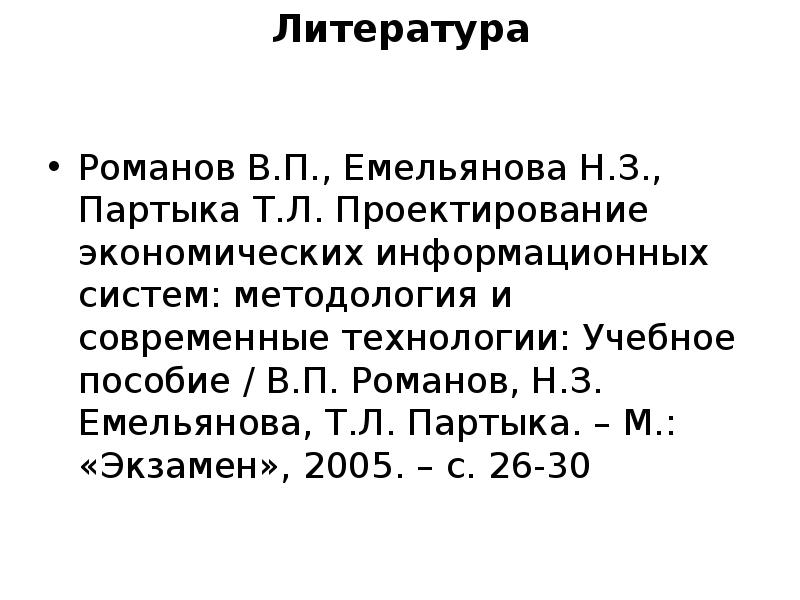

Литература Романов В.П., Емельянова Н.З., Партыка Т.Л. Проектирование экономических информационных систем: методология и современные технологии: Учебное пособие / В.П. Романов, Н.З. Емельянова, Т.Л. Партыка. – М.: «Экзамен», 2005. – с. 26-30

Слайд 4

Описание слайда:

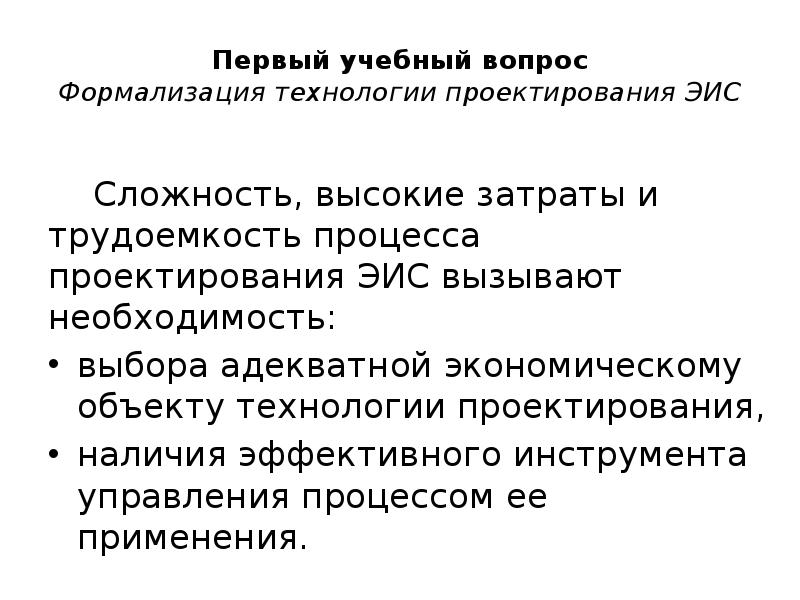

Первый учебный вопрос Формализация технологии проектирования ЭИС Сложность, высокие затраты и трудоемкость процесса проектирования ЭИС вызывают необходимость: выбора адекватной экономическому объекту технологии проектирования, наличия эффективного инструмента управления процессом ее применения.

Слайд 5

Описание слайда:

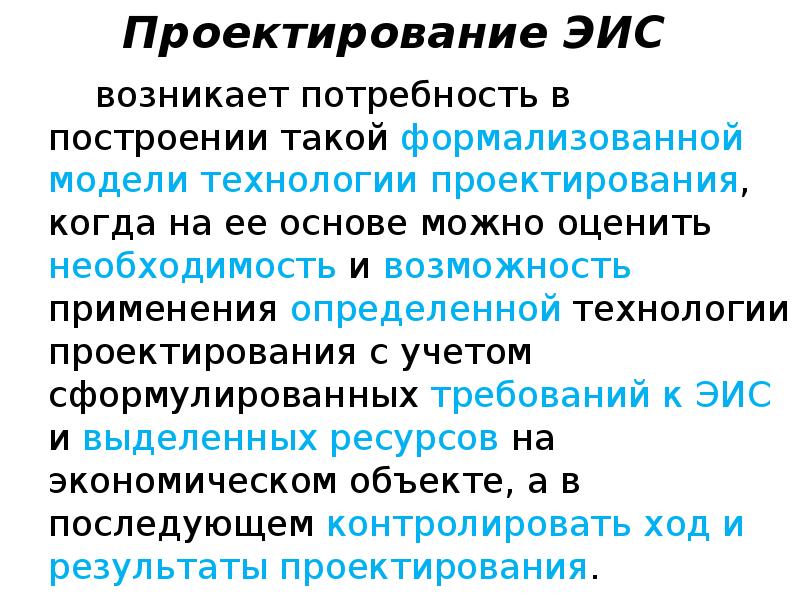

Проектирование ЭИС возникает потребность в построении такой формализованной модели технологии проектирования, когда на ее основе можно оценить необходимость и возможность применения определенной технологии проектирования с учетом сформулированных требований к ЭИС и выделенных ресурсов на экономическом объекте, а в последующем контролировать ход и результаты проектирования.

Слайд 6

Описание слайда:

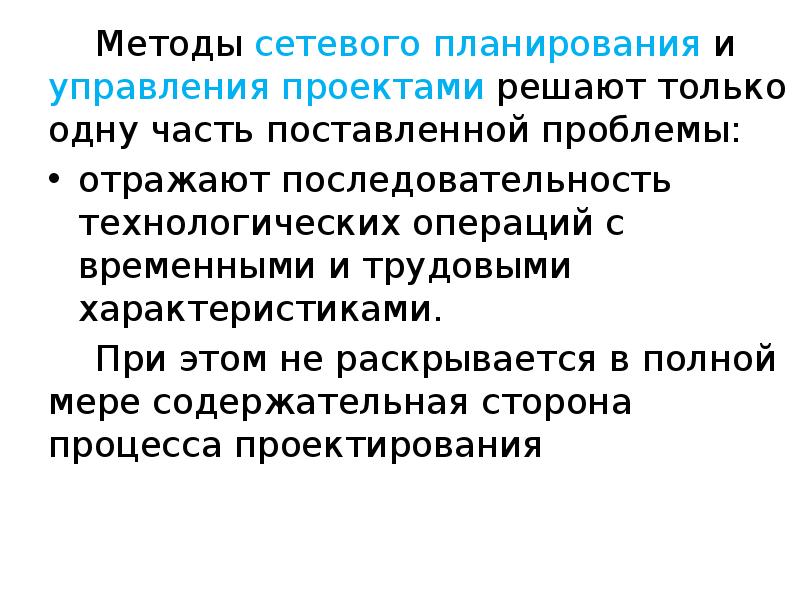

Методы сетевого планирования и управления проектами решают только одну часть поставленной проблемы: Методы сетевого планирования и управления проектами решают только одну часть поставленной проблемы: отражают последовательность технологических операций с временными и трудовыми характеристиками. При этом не раскрывается в полной мере содержательная сторона процесса проектирования

Слайд 7

Описание слайда:

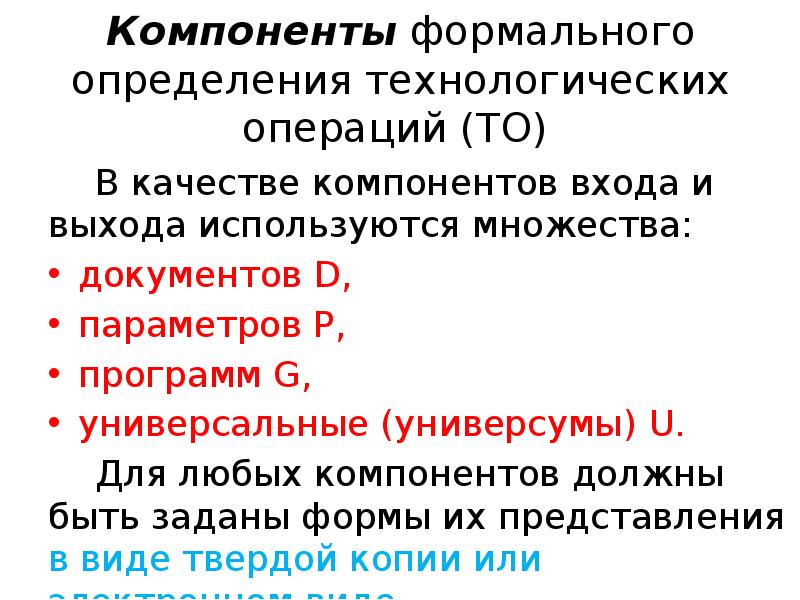

Компоненты формального определения технологических операций (ТО) В качестве компонентов входа и выхода используются множества: документов D, параметров Р, программ G, универсальные (универсумы) U. Для любых компонентов должны быть заданы формы их представления в виде твердой копии или электронном виде.

Слайд 8

Описание слайда:

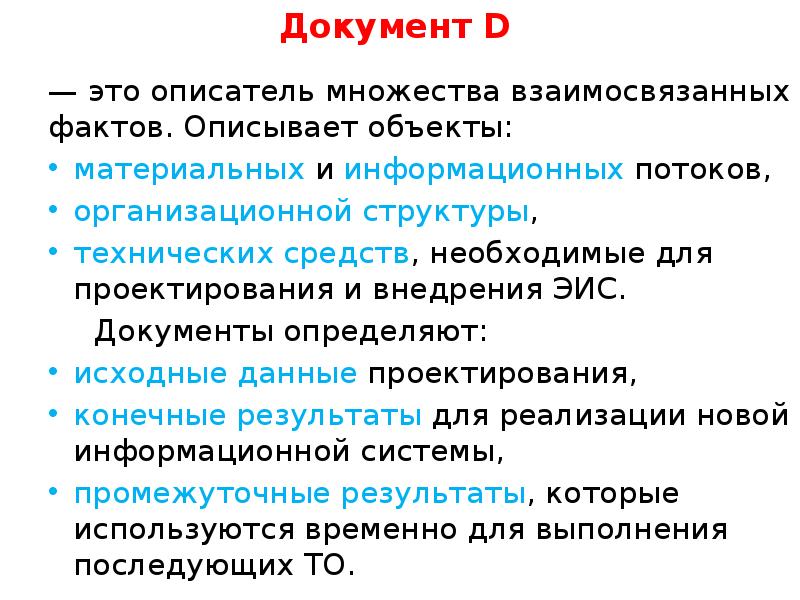

Документ D — это описатель множества взаимосвязанных фактов. Описывает объекты: материальных и информационных потоков, организационной структуры, технических средств, необходимые для проектирования и внедрения ЭИС. Документы определяют: исходные данные проектирования, конечные результаты для реализации новой информационной системы, промежуточные результаты, которые используются временно для выполнения последующих ТО.

Слайд 9

Описание слайда:

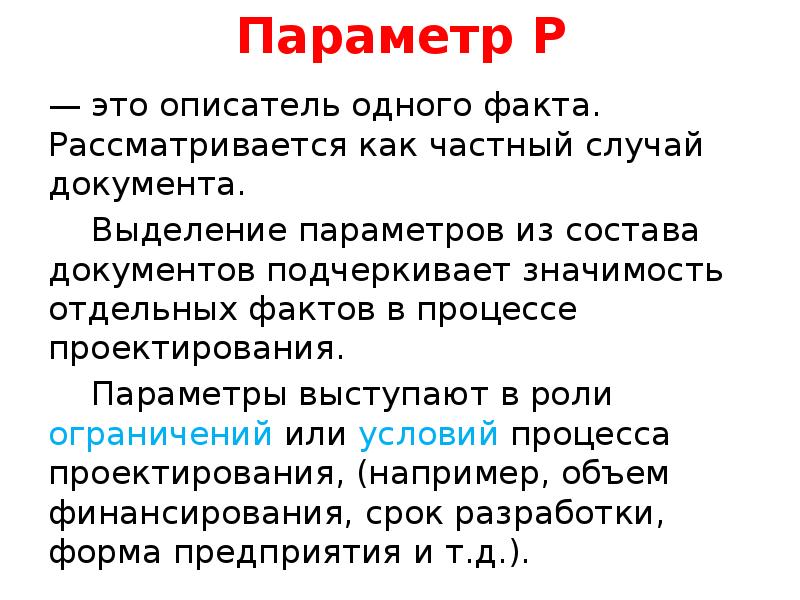

Параметр Р — это описатель одного факта. Рассматривается как частный случай документа. Выделение параметров из состава документов подчеркивает значимость отдельных фактов в процессе проектирования. Параметры выступают в роли ограничений или условий процесса проектирования, (например, объем финансирования, срок разработки, форма предприятия и т.д.).

Слайд 10

Описание слайда:

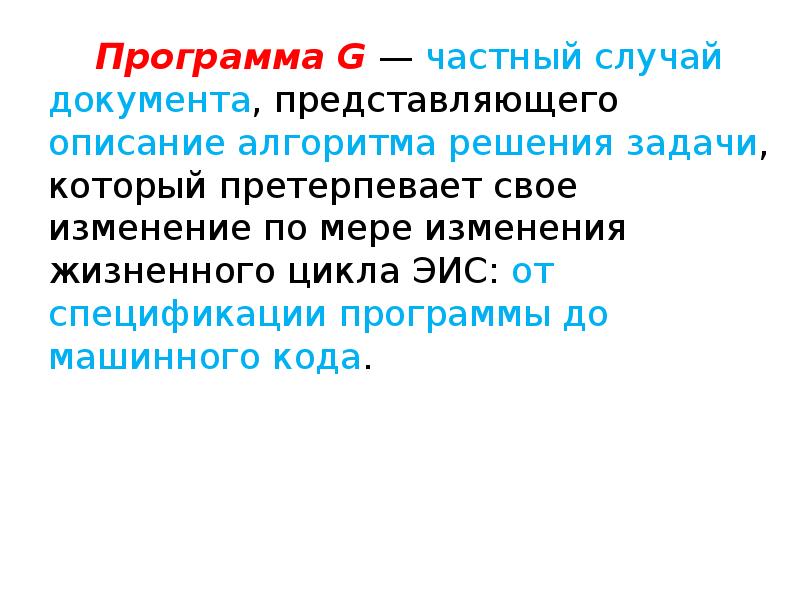

Программа G — частный случай документа, представляющего описание алгоритма решения задачи, который претерпевает свое изменение по мере изменения жизненного цикла ЭИС: от спецификации программы до машинного кода. Программа G — частный случай документа, представляющего описание алгоритма решения задачи, который претерпевает свое изменение по мере изменения жизненного цикла ЭИС: от спецификации программы до машинного кода.

Слайд 11

Описание слайда:

Универсум U — это конечное и полное множество фактов (документов) одного типа. Универсум U — это конечное и полное множество фактов (документов) одного типа. Обычно с помощью универсума описывается множество альтернатив, выбор из каждого конкретного экземпляра определяет характер последующих проектных решений. В качестве универсумов могут рассматриваться множества: параметризированных описаний: технических средств, программных средств (операционных систем, СУБД, ППП и т.д.), технологий проектирования и т.д.

Слайд 12

Описание слайда:

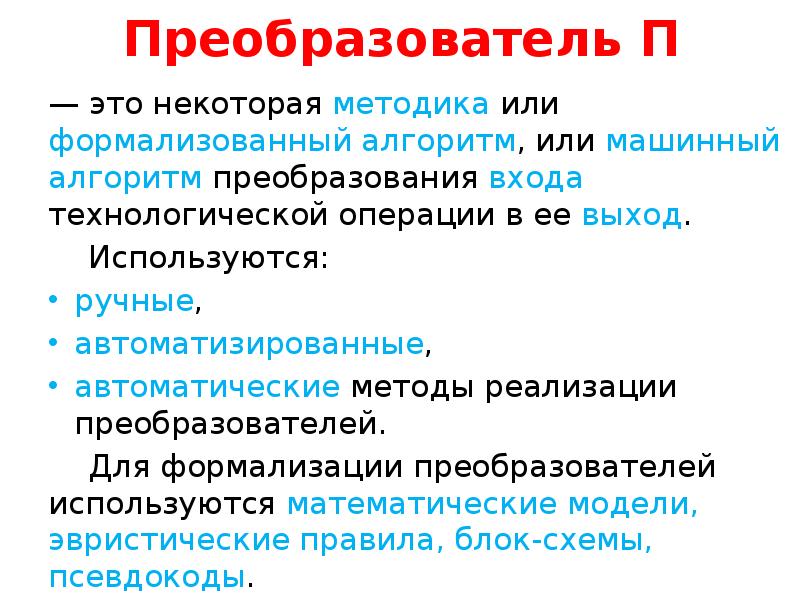

Преобразователь П — это некоторая методика или формализованный алгоритм, или машинный алгоритм преобразования входа технологической операции в ее выход. Используются: ручные, автоматизированные, автоматические методы реализации преобразователей. Для формализации преобразователей используются математические модели, эвристические правила, блок-схемы, псевдокоды.

Слайд 13

Описание слайда:

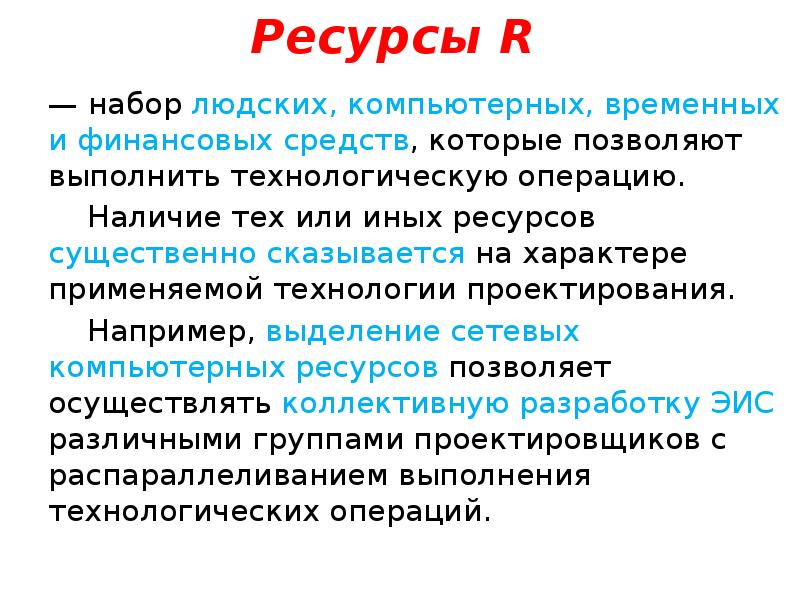

Ресурсы R — набор людских, компьютерных, временных и финансовых средств, которые позволяют выполнить технологическую операцию. Наличие тех или иных ресурсов существенно сказывается на характере применяемой технологии проектирования. Например, выделение сетевых компьютерных ресурсов позволяет осуществлять коллективную разработку ЭИС различными группами проектировщиков с распараллеливанием выполнения технологических операций.

Слайд 14

Описание слайда:

Средства проектирования S — это специальный вид ресурса, включающий методические и программные средства выполнения технологической операции. Если преобразователь является ручным, то средство проектирования представляет методику выполнения работы и в описании ТО дается ссылка на соответствующий бумажный или электронный документ. Если преобразователь является автоматизированным или автоматическим, в описании ТО указывается ссылка на название и описание программного средства, а также руководство по его эксплуатации,

Слайд 15

Описание слайда:

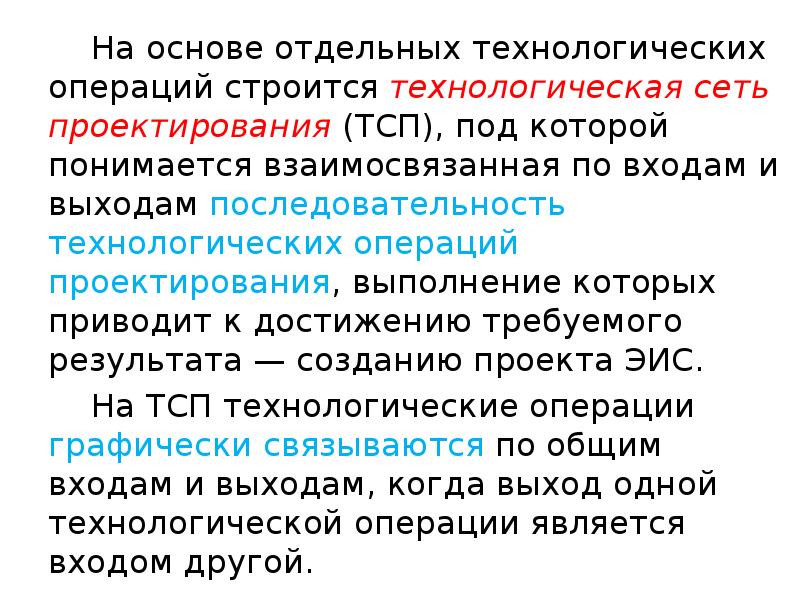

На основе отдельных технологических операций строится технологическая сеть проектирования (ТСП), под которой понимается взаимосвязанная по входам и выходам последовательность технологических операций проектирования, выполнение которых приводит к достижению требуемого результата — созданию проекта ЭИС. На основе отдельных технологических операций строится технологическая сеть проектирования (ТСП), под которой понимается взаимосвязанная по входам и выходам последовательность технологических операций проектирования, выполнение которых приводит к достижению требуемого результата — созданию проекта ЭИС. На ТСП технологические операции графически связываются по общим входам и выходам, когда выход одной технологической операции является входом другой.

Слайд 16

Описание слайда:

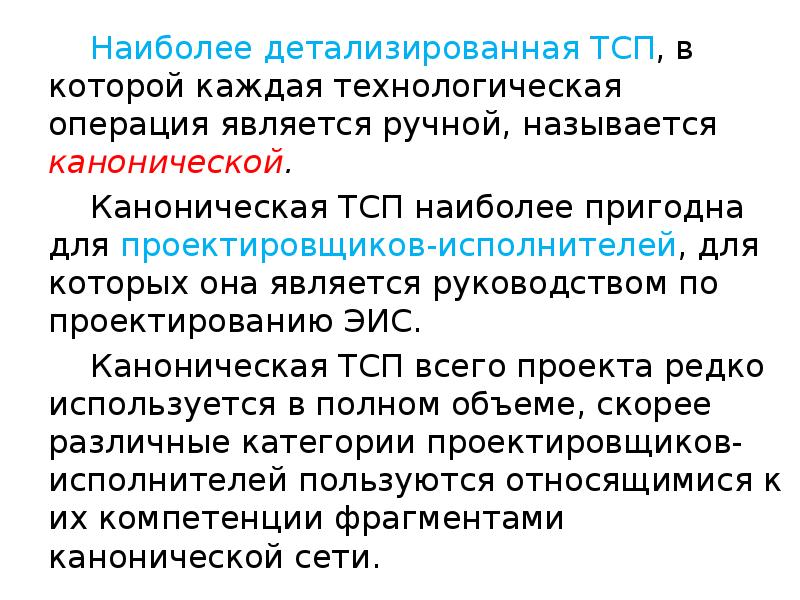

Наиболее детализированная ТСП, в которой каждая технологическая операция является ручной, называется канонической. Наиболее детализированная ТСП, в которой каждая технологическая операция является ручной, называется канонической. Каноническая ТСП наиболее пригодна для проектировщиков-исполнителей, для которых она является руководством по проектированию ЭИС. Каноническая ТСП всего проекта редко используется в полном объеме, скорее различные категории проектировщиков-исполнителей пользуются относящимися к их компетенции фрагментами канонической сети.

Слайд 17

Описание слайда:

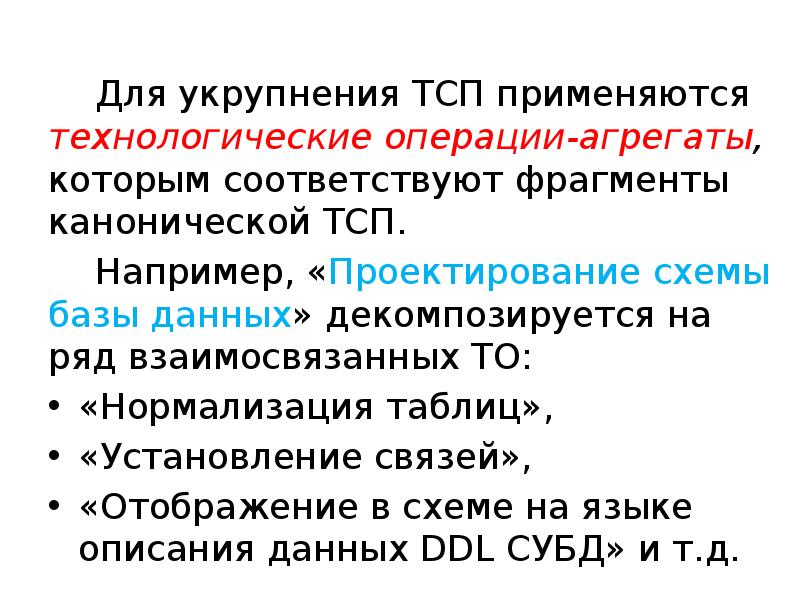

Для укрупнения ТСП применяются технологические операции-агрегаты, которым соответствуют фрагменты канонической ТСП. Для укрупнения ТСП применяются технологические операции-агрегаты, которым соответствуют фрагменты канонической ТСП. Например, «Проектирование схемы базы данных» декомпозируется на ряд взаимосвязанных ТО: «Нормализация таблиц», «Установление связей», «Отображение в схеме на языке описания данных DDL СУБД» и т.д.
