Слайд 1

Описание слайда:

Методология моделирования процессов IDEF3

Слайд 2

Описание слайда:

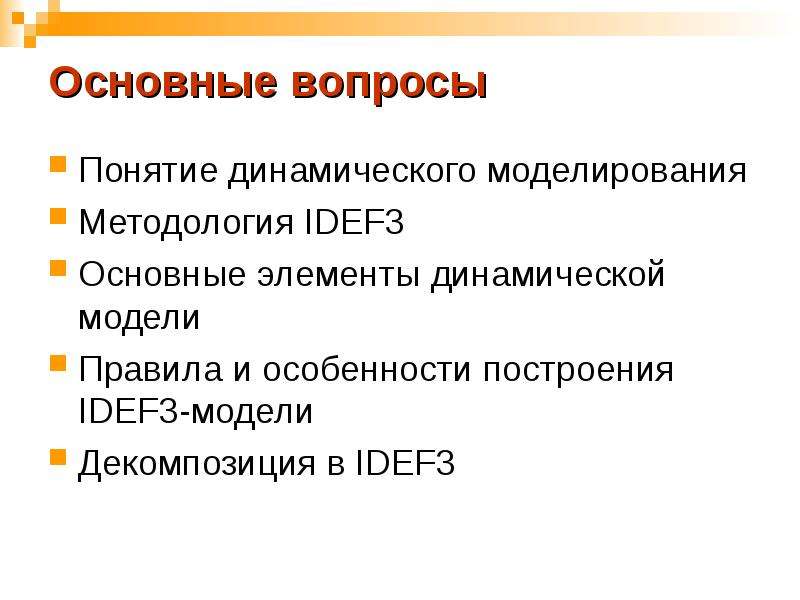

Основные вопросы Понятие динамического моделирования Методология IDEF3 Основные элементы динамической модели Правила и особенности построения IDEF3-модели Декомпозиция в IDEF3

Слайд 3

Описание слайда:

Что отражает модель IDEF3? В общем случае, процесс – это упорядоченная последовательность действий. Следовательно, процессная модель IDEF3 позволяет: Отразить последовательность процессов Показать логику взаимодействия элементов системы. Цель IDEF3 - дать возможность аналитикам описать ситуацию, когда процессы выполняются в определенной последовательности, а также объекты, участвующие совместно в одном процессе.

Слайд 4

Описание слайда:

Основные компоненты IDEF3-модели Основными элементами IDEF3-модели являются: 1) единицы работ; 2) связи; 3) перекрестки; 4) объекты ссылок.

Слайд 5

Описание слайда:

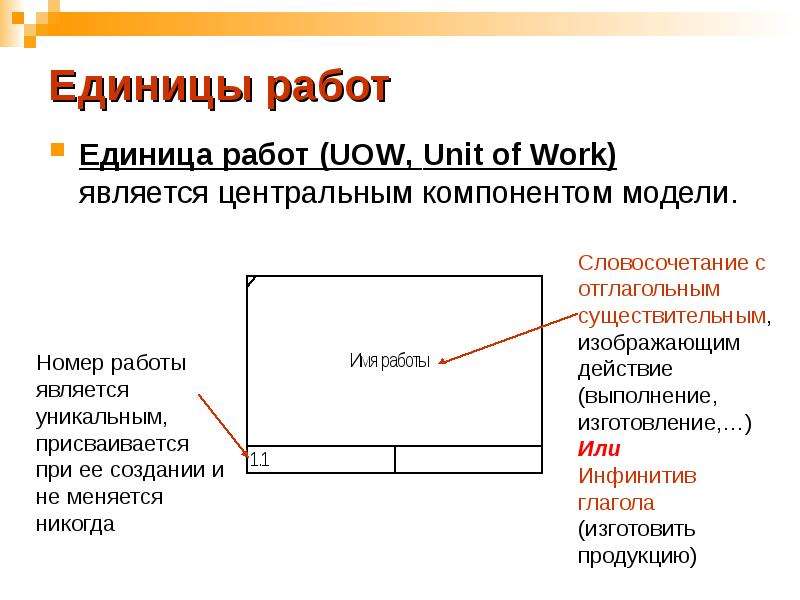

Единицы работ Единица работ (UOW, Unit of Work) является центральным компонентом модели.

Слайд 6

Описание слайда:

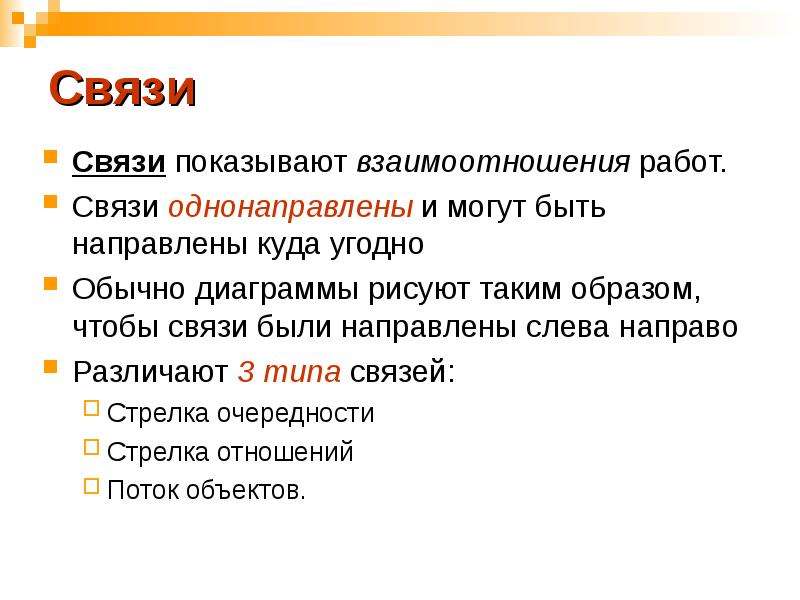

Связи Связи показывают взаимоотношения работ. Связи однонаправлены и могут быть направлены куда угодно Обычно диаграммы рисуют таким образом, чтобы связи были направлены слева направо Различают 3 типа связей: Стрелка очередности Стрелка отношений Поток объектов.

Слайд 7

Описание слайда:

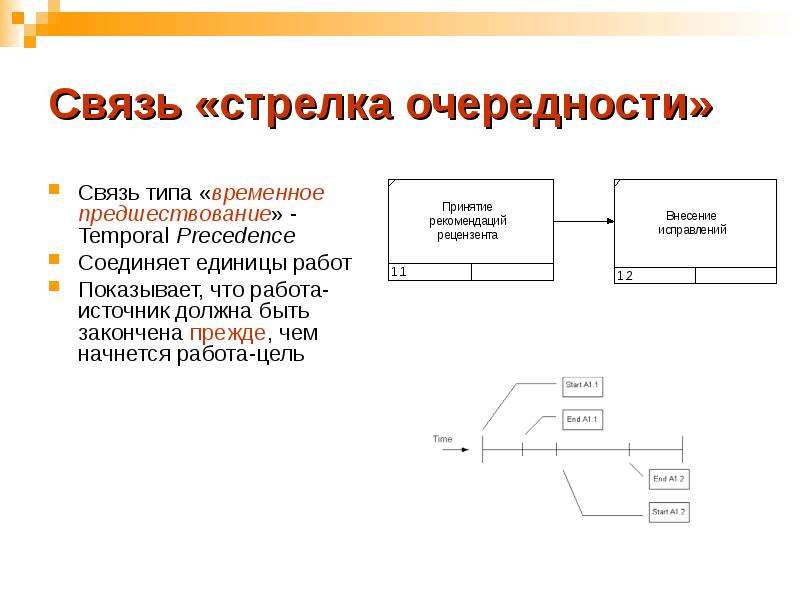

Связь «стрелка очередности» Связь типа «временное предшествование» - Temporal Precedence Соединяет единицы работ Показывает, что работа-источник должна быть закончена прежде, чем начнется работа-цель

Слайд 8

Описание слайда:

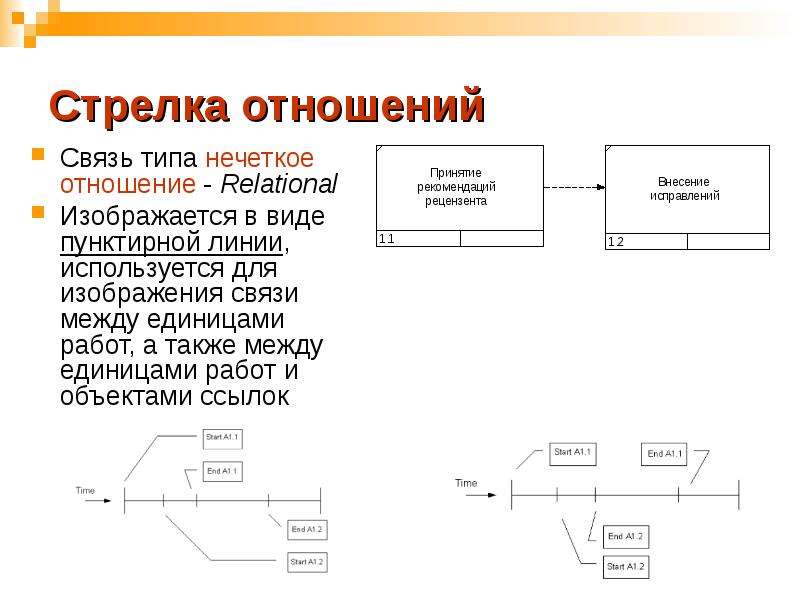

Стрелка отношений Связь типа нечеткое отношение - Relational Изображается в виде пунктирной линии, используется для изображения связи между единицами работ, а также между единицами работ и объектами ссылок

Слайд 9

Описание слайда:

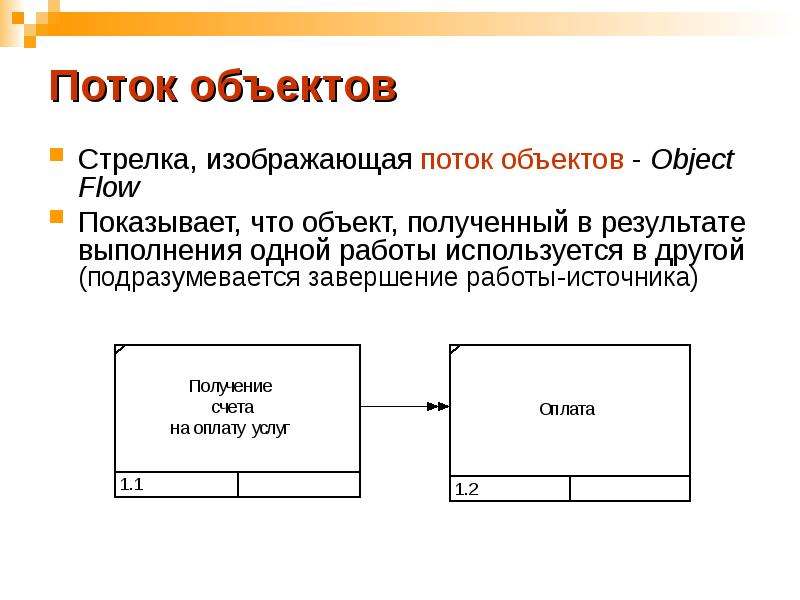

Поток объектов Стрелка, изображающая поток объектов - Object Flow Показывает, что объект, полученный в результате выполнения одной работы используется в другой (подразумевается завершение работы-источника)

Слайд 10

Описание слайда:

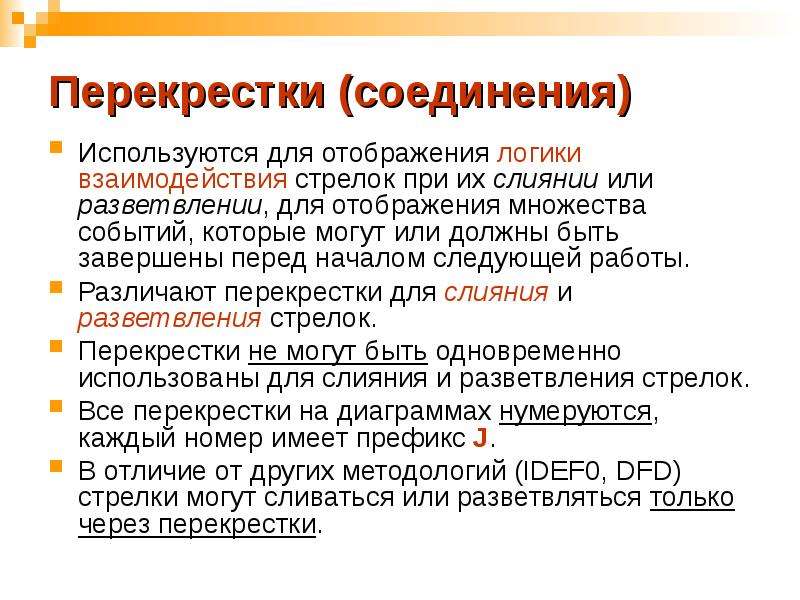

Перекрестки (соединения) Используются для отображения логики взаимодействия стрелок при их слиянии или разветвлении, для отображения множества событий, которые могут или должны быть завершены перед началом следующей работы. Различают перекрестки для слияния и разветвления стрелок. Перекрестки не могут быть одновременно использованы для слияния и разветвления стрелок. Все перекрестки на диаграммах нумеруются, каждый номер имеет префикс J. В отличие от других методологий (IDEF0, DFD) стрелки могут сливаться или разветвляться только через перекрестки.

Слайд 11

Описание слайда:

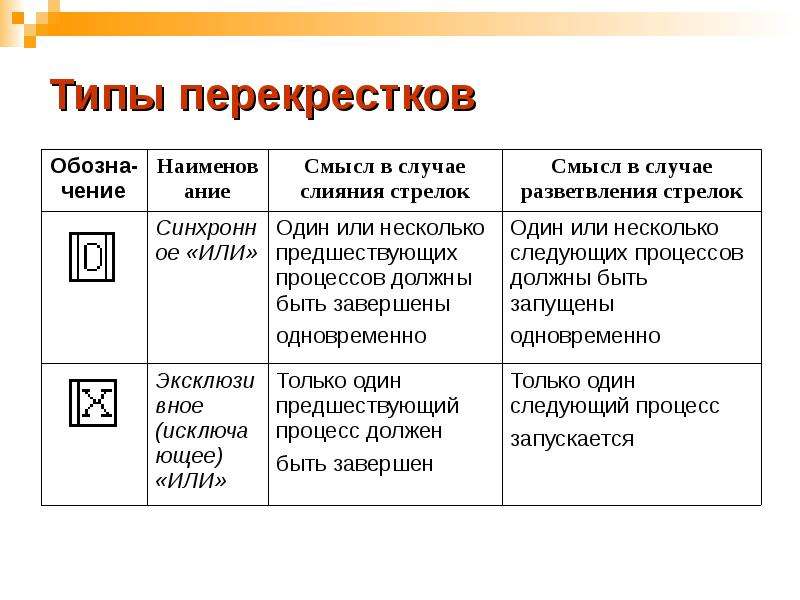

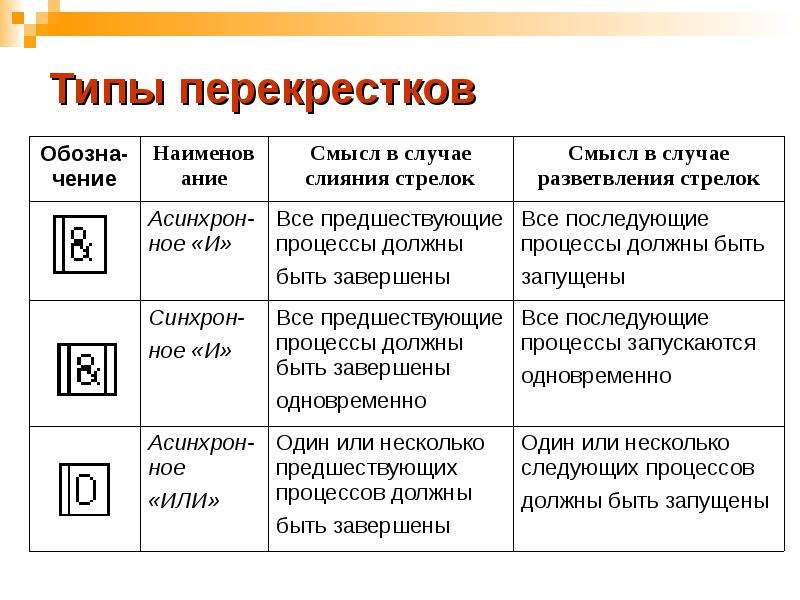

Типы перекрестков

Слайд 12

Описание слайда:

Типы перекрестков

Слайд 13

Описание слайда:

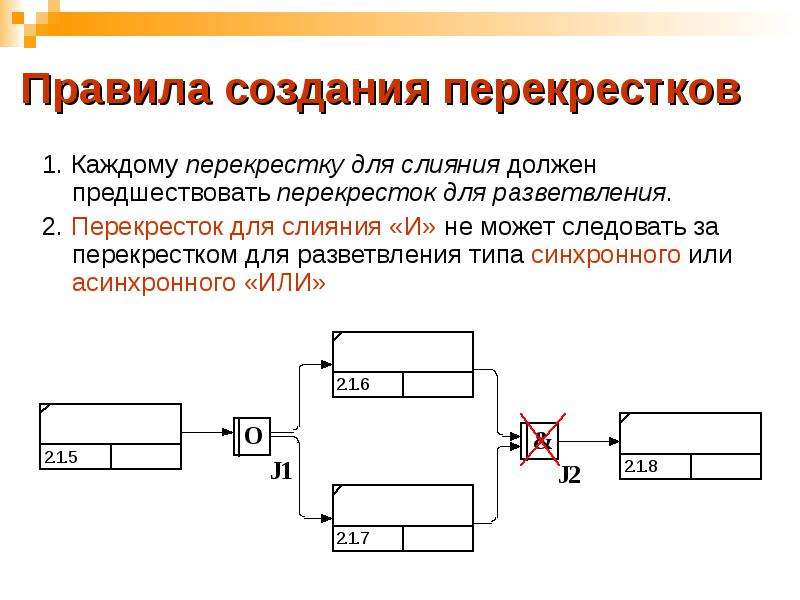

Правила создания перекрестков 1. Каждому перекрестку для слияния должен предшествовать перекресток для разветвления. 2. Перекресток для слияния «И» не может следовать за перекрестком для разветвления типа синхронного или асинхронного «ИЛИ»

Слайд 14

Описание слайда:

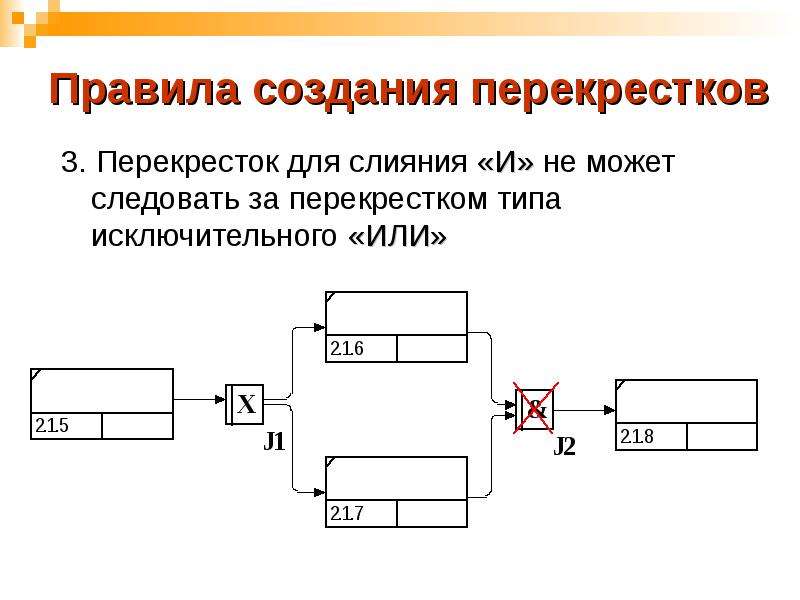

Правила создания перекрестков 3. Перекресток для слияния «И» не может следовать за перекрестком типа исключительного «ИЛИ»

Слайд 15

Описание слайда:

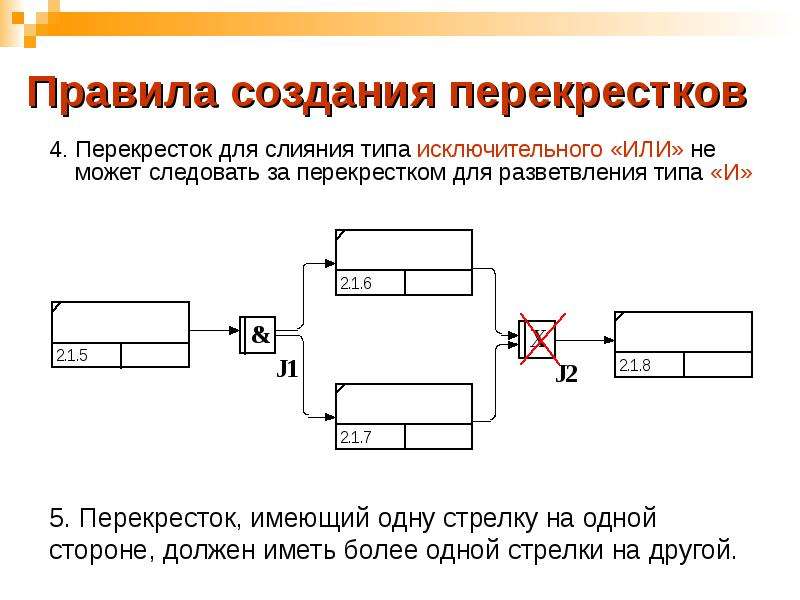

Правила создания перекрестков 4. Перекресток для слияния типа исключительного «ИЛИ» не может следовать за перекрестком для разветвления типа «И»

Слайд 16

Описание слайда:

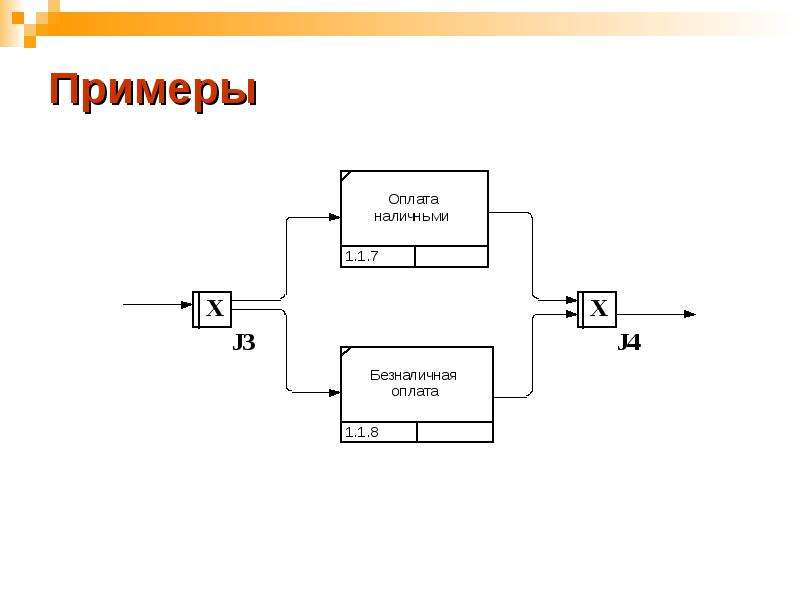

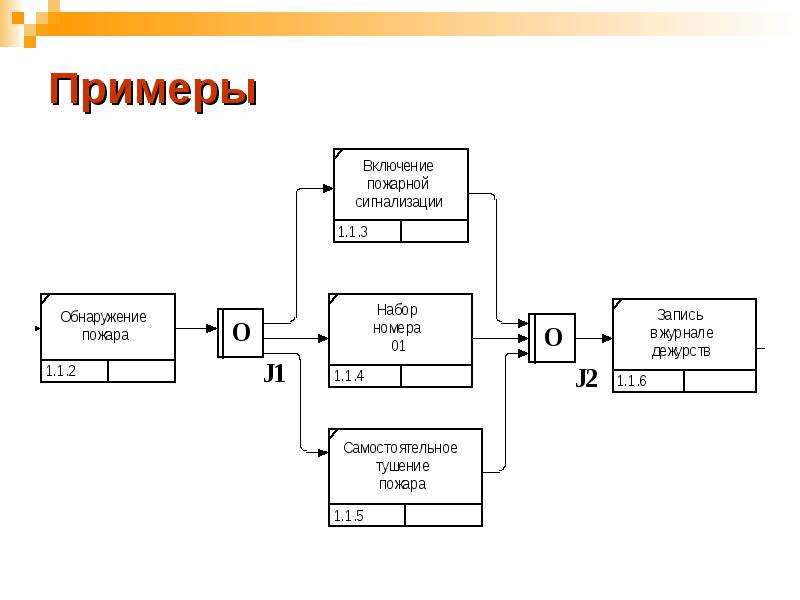

Примеры

Слайд 17

Описание слайда:

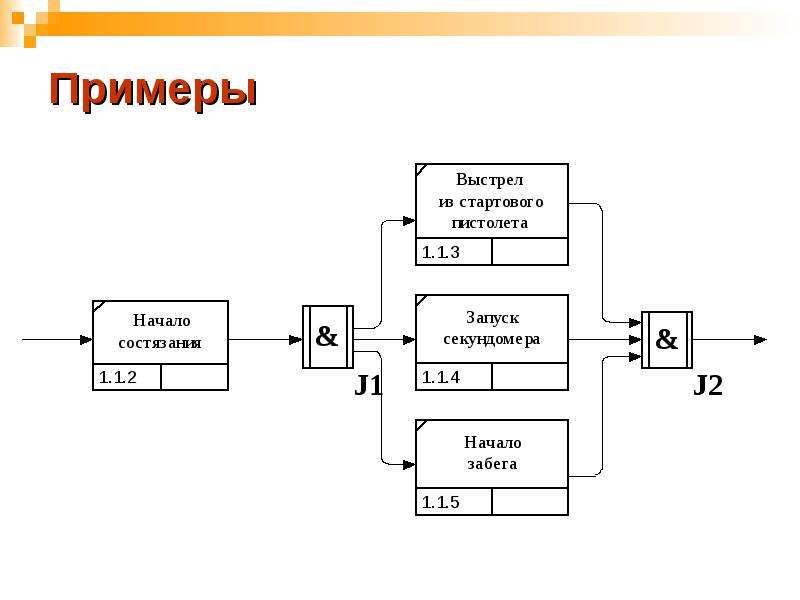

Примеры

Слайд 18

Описание слайда:

Примеры

Слайд 19

Описание слайда:

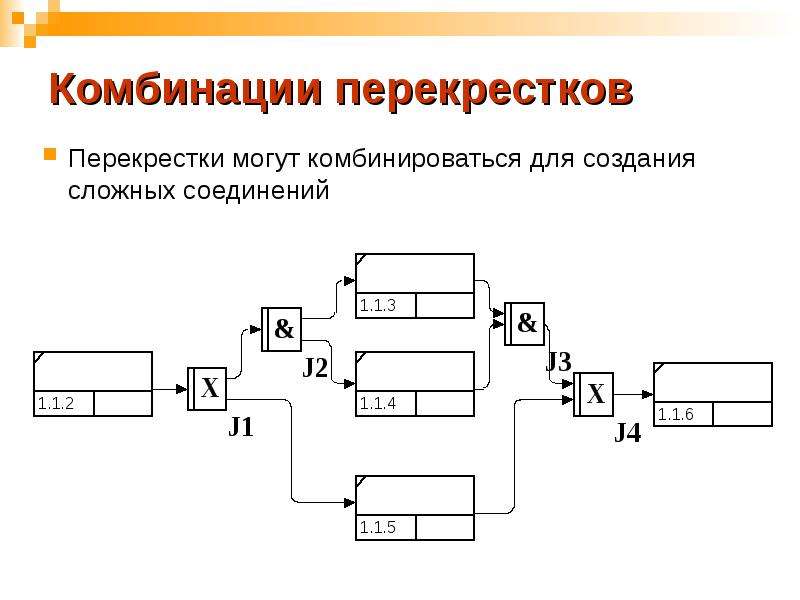

Комбинации перекрестков Перекрестки могут комбинироваться для создания сложных соединений

Слайд 20

Описание слайда:

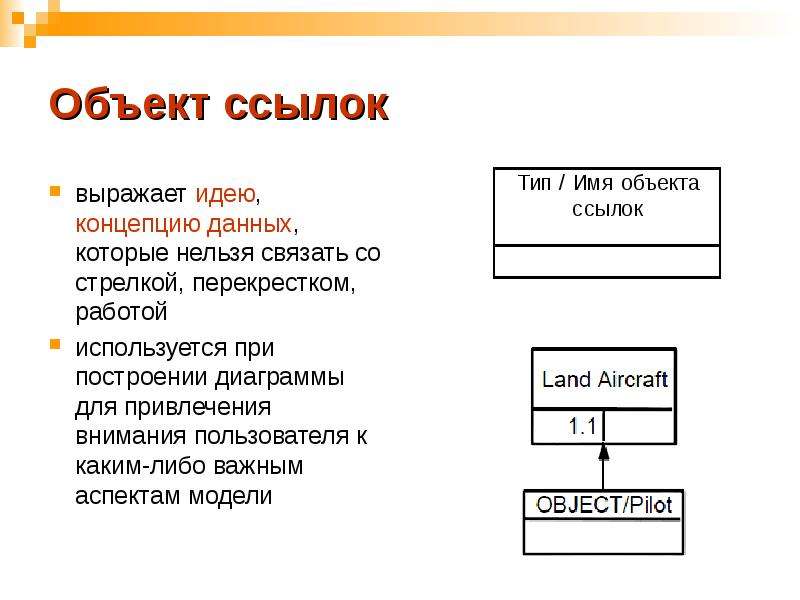

Объект ссылок выражает идею, концепцию данных, которые нельзя связать со стрелкой, перекрестком, работой используется при построении диаграммы для привлечения внимания пользователя к каким-либо важным аспектам модели

Слайд 21

Описание слайда:

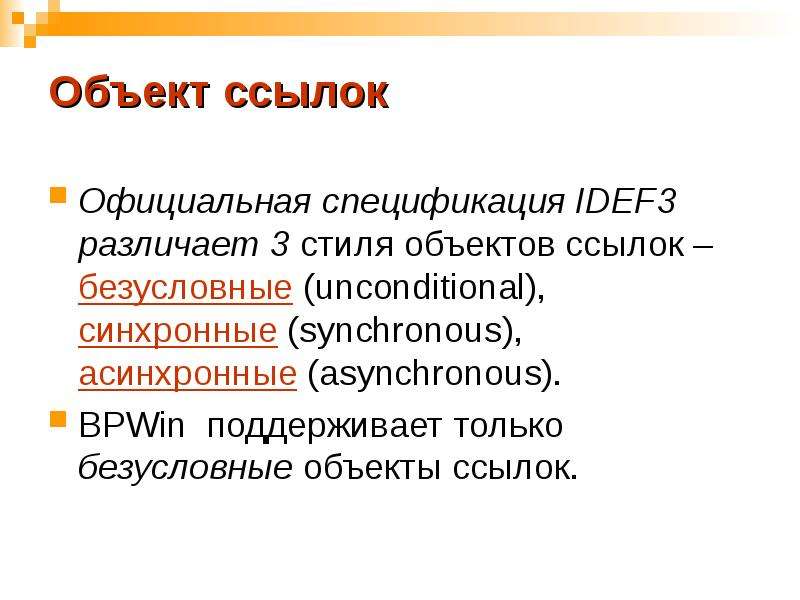

Объект ссылок Официальная спецификация IDEF3 различает 3 стиля объектов ссылок – безусловные (unconditional), синхронные (synchronous), асинхронные (asynchronous). BPWin поддерживает только безусловные объекты ссылок.

Слайд 22

Описание слайда:

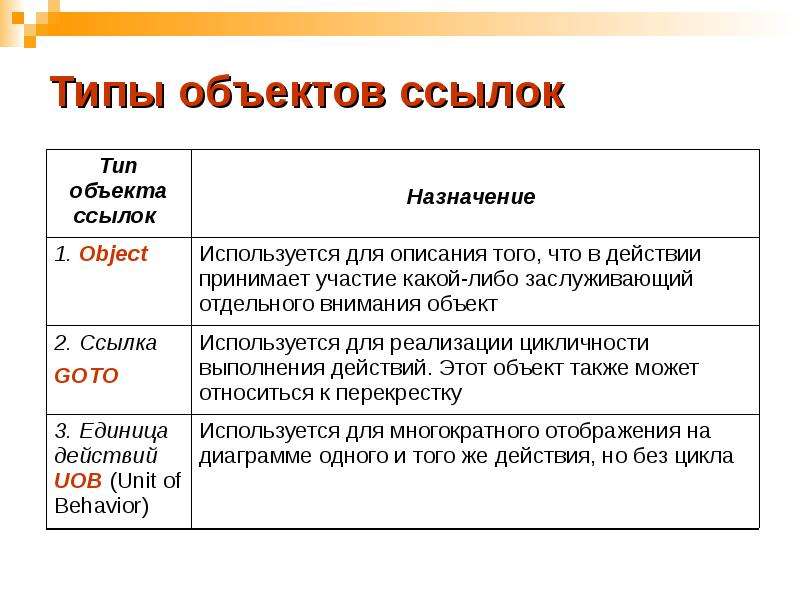

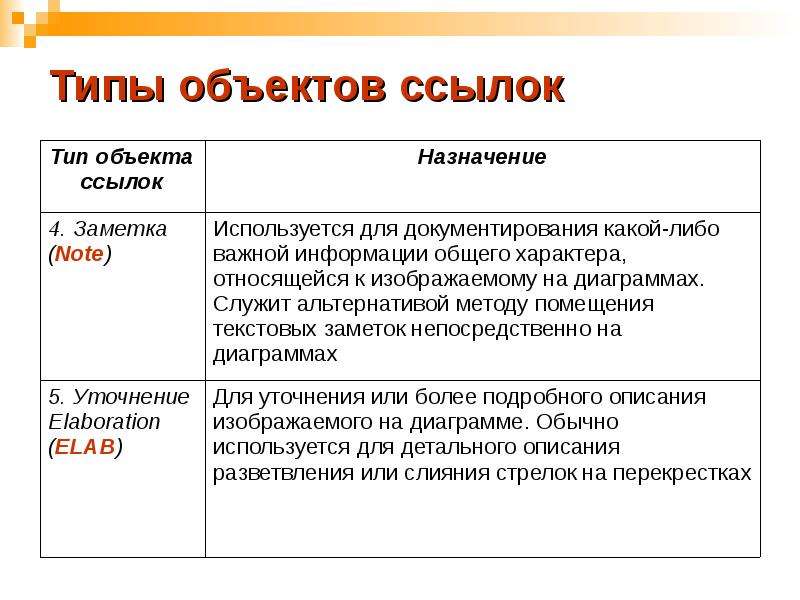

Типы объектов ссылок

Слайд 23

Описание слайда:

Типы объектов ссылок

Слайд 24

Описание слайда:

Декомпозиция работ в IDEF3 В IDEF3 декомпозиция используется для детализации работ. Методология IDEF3 позволяет декомпозировать работу многократно, т.е. работа может иметь множество дочерних работ. Это позволяет в одной модели описать альтернативные потоки. Возможность множественной декомпозиции предъявляет дополнительные требования к нумерации работ

Слайд 25

Описание слайда:

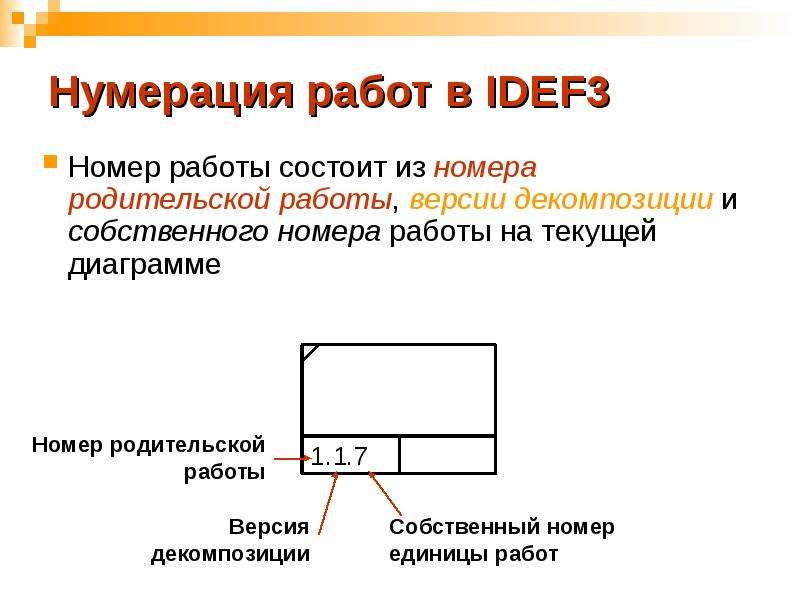

Нумерация работ в IDEF3 Номер работы состоит из номера родительской работы, версии декомпозиции и собственного номера работы на текущей диаграмме

Слайд 26

Описание слайда:

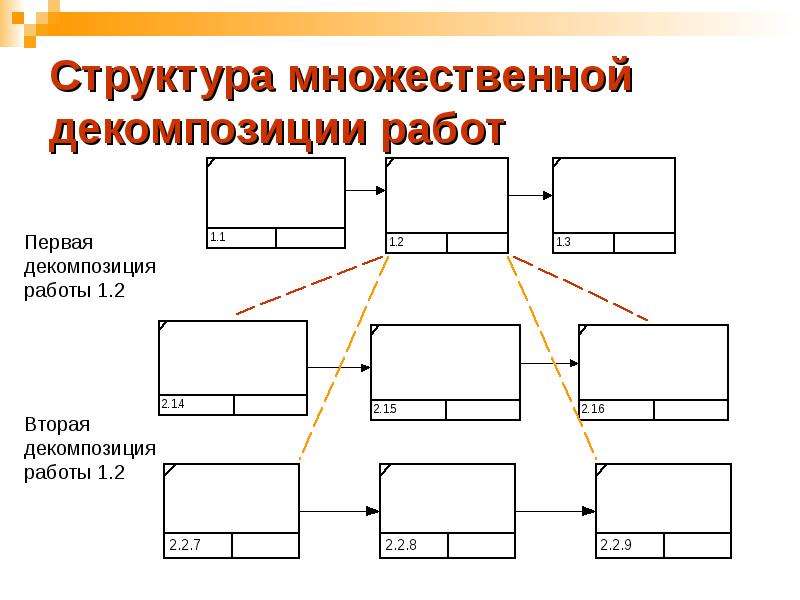

Структура множественной декомпозиции работ

Слайд 27

Описание слайда:

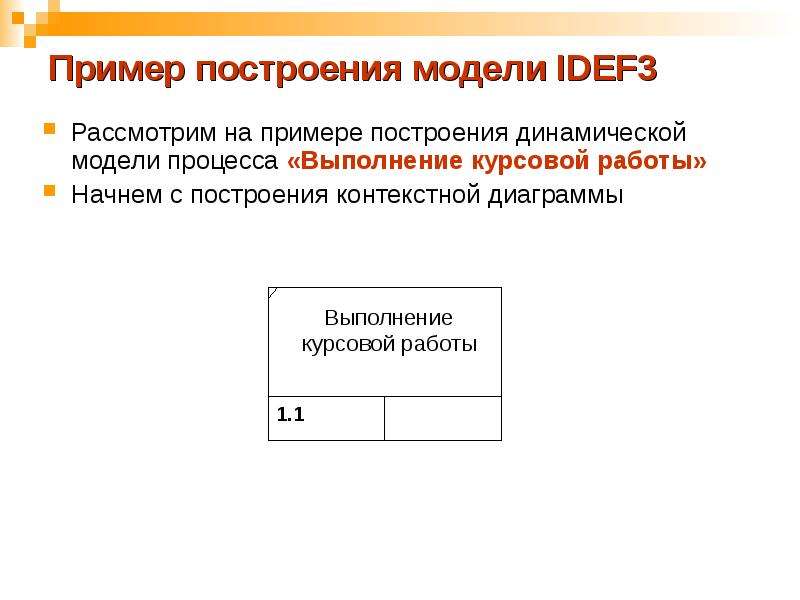

Пример построения модели IDEF3 Рассмотрим на примере построения динамической модели процесса «Выполнение курсовой работы» Начнем с построения контекстной диаграммы

Слайд 28

Описание слайда:

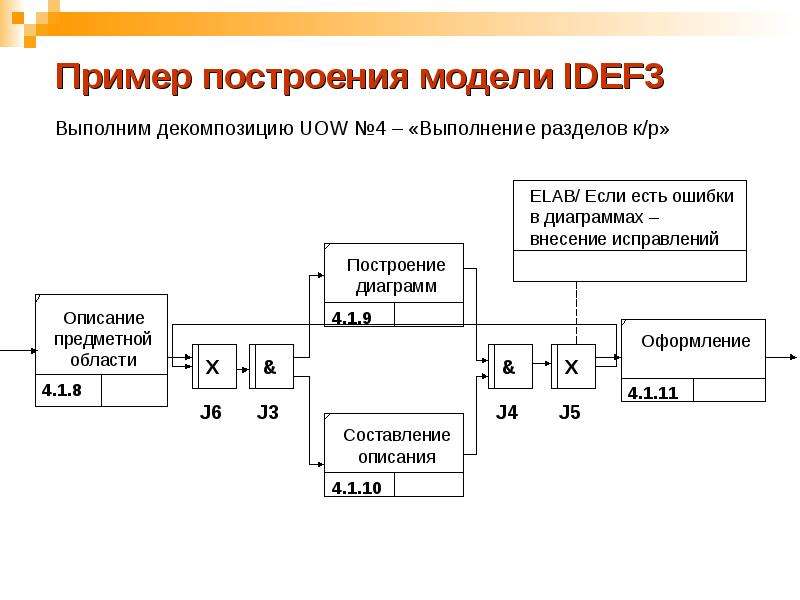

Пример построения модели IDEF3

Слайд 29

Описание слайда:

Пример построения модели IDEF3

Слайд 30

Описание слайда:

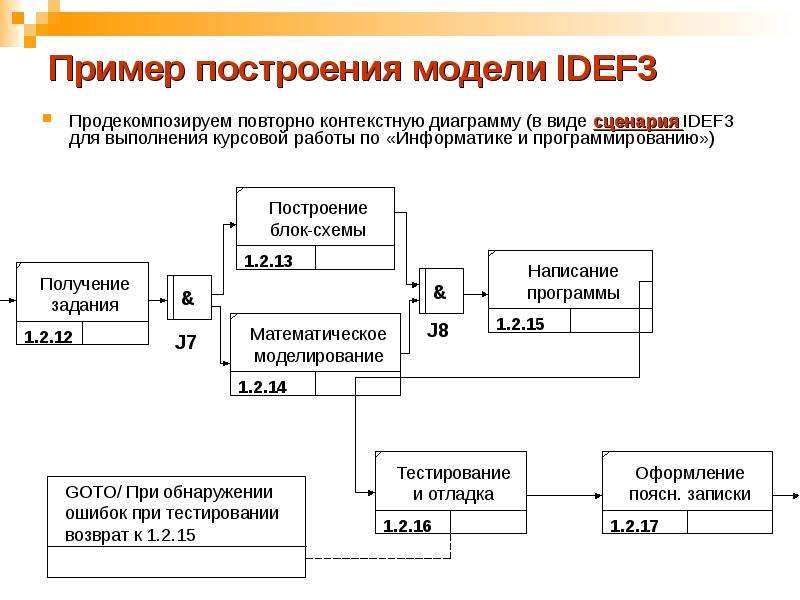

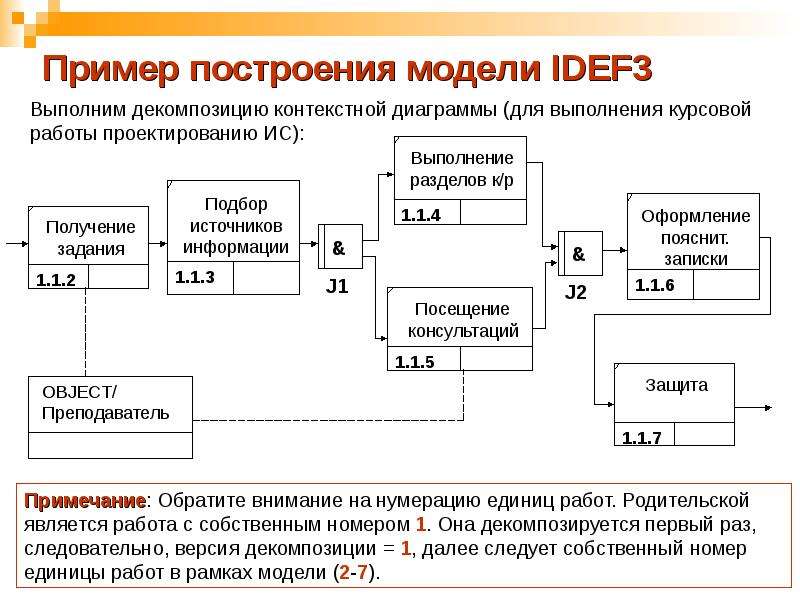

Пример построения модели IDEF3 Продекомпозируем повторно контекстную диаграмму (в виде сценария IDEF3 для выполнения курсовой работы по «Информатике и программированию»)

Слайд 31

Описание слайда:

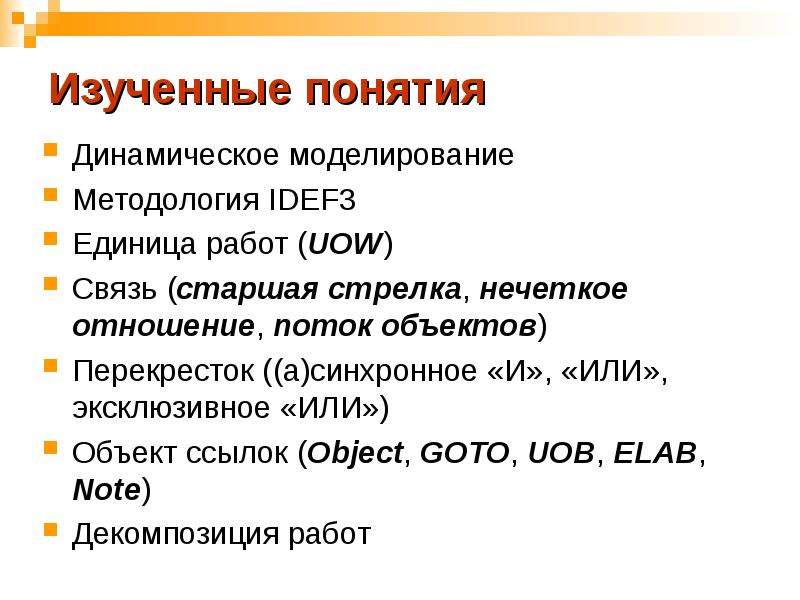

Изученные понятия Динамическое моделирование Методология IDEF3 Единица работ (UOW) Связь (старшая стрелка, нечеткое отношение, поток объектов) Перекресток ((а)синхронное «И», «ИЛИ», эксклюзивное «ИЛИ») Объект ссылок (Object, GOTO, UOB, ELAB, Note) Декомпозиция работ
