Вы можете ознакомиться и скачать презентацию на тему Методы исследования, клиническая анатомия и физиология гортани, наружного и среднего уха. Доклад-сообщение содержит 35 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Анатомия наружного и среднего уха кафедры болезней уха, горла и носа ММА им. И.М. Сеченова (зав.кафедрой профессор Лопатин А.С.)

Слайд 2

Описание слайда:

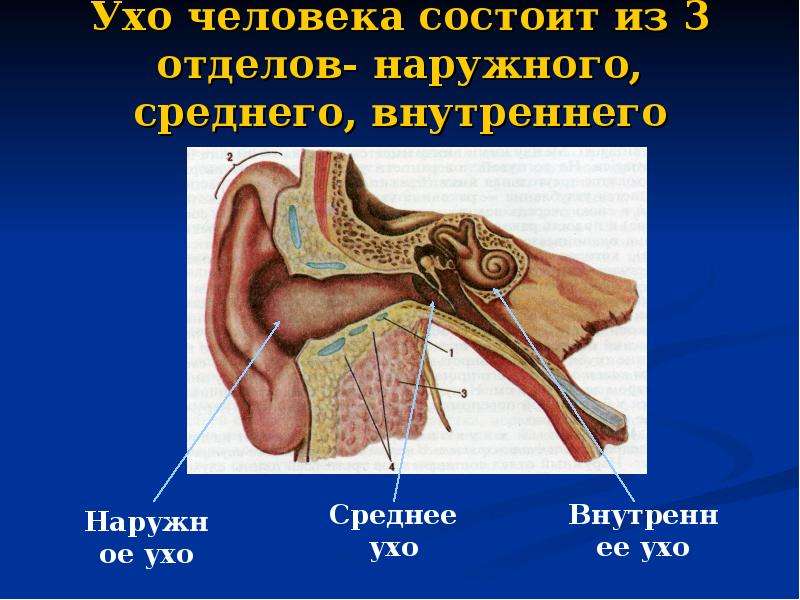

Ухо человека состоит из 3 отделов- наружного, среднего, внутреннего

Слайд 3

Описание слайда:

Наружное ухо- auris externa Состоит из: ушной раковины наружного слухового прохода

Слайд 4

Описание слайда:

Ушная раковина- auricula Различают: Вогнутую наружную поверхность Выпуклую внутреннюю(обращена к сосцевидному отростку) __________________________ Строение: 1. Эластический хрящ (толщина 0.5-1 мм) 2. Надхрящница 3. Кожа

Слайд 5

Описание слайда:

Ушная раковина- auricula Состоит : Завиток – helix Противозавиток-anthilix Ладья- scapha Козелок- tragus Противокозелок- antitragus Мочка, или долька уха-lobulus auriculae (состоит из жировой ткани)

Слайд 6

Описание слайда:

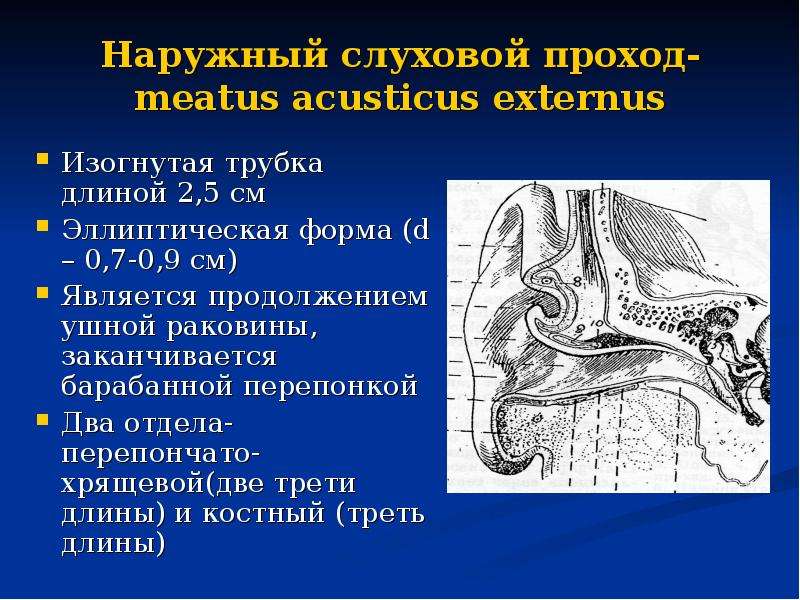

Наружный слуховой проход- meatus acusticus externus Изогнутая трубка длиной 2,5 см Эллиптическая форма (d – 0,7-0,9 см) Является продолжением ушной раковины, заканчивается барабанной перепонкой Два отдела- перепончато- хрящевой(две трети длины) и костный (треть длины)

Слайд 7

Описание слайда:

Наружный слуховой проход- meatus acusticus externus Место перехода перепончато- хрящевой части в костную – перешеек (isthmus)- самая узкая часть слухового прохода

Слайд 8

Описание слайда:

Наружный слуховой проход- meatus acusticus externus Взаимоотношения стенок: Передняя стенка граничит с суставом нижней челюсти Нижняя стенка –контакт с околоушной слюной железой Задняя стенка является передней стенкой сосцевидного отростка Верхняя стенка- отграничивает наружное ухо от средней черепной ямки

Слайд 9

Описание слайда:

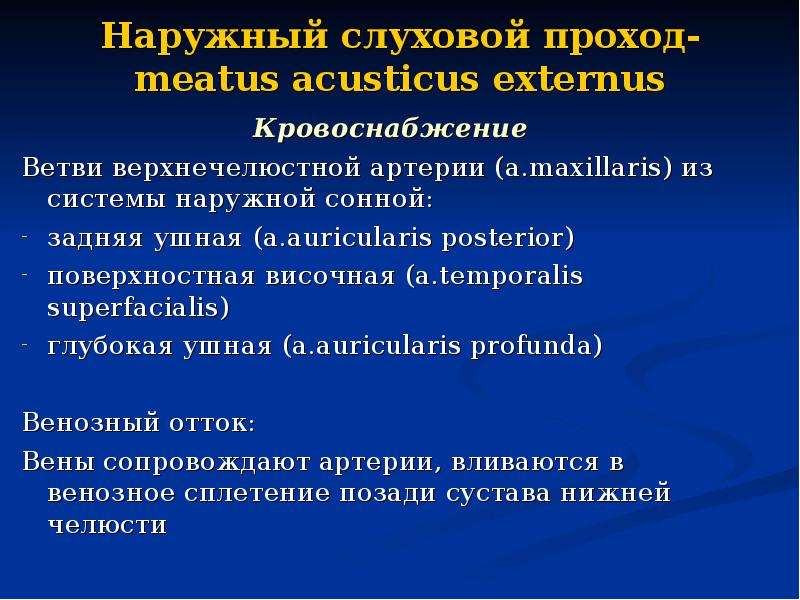

Наружный слуховой проход- meatus acusticus externus Кровоснабжение Ветви верхнечелюстной артерии (a.maxillaris) из системы наружной сонной: задняя ушная (a.auricularis posterior) поверхностная височная (a.temporalis superfacialis) глубокая ушная (a.auricularis profunda) Венозный отток: Вены сопровождают артерии, вливаются в венозное сплетение позади сустава нижней челюсти

Слайд 10

Описание слайда:

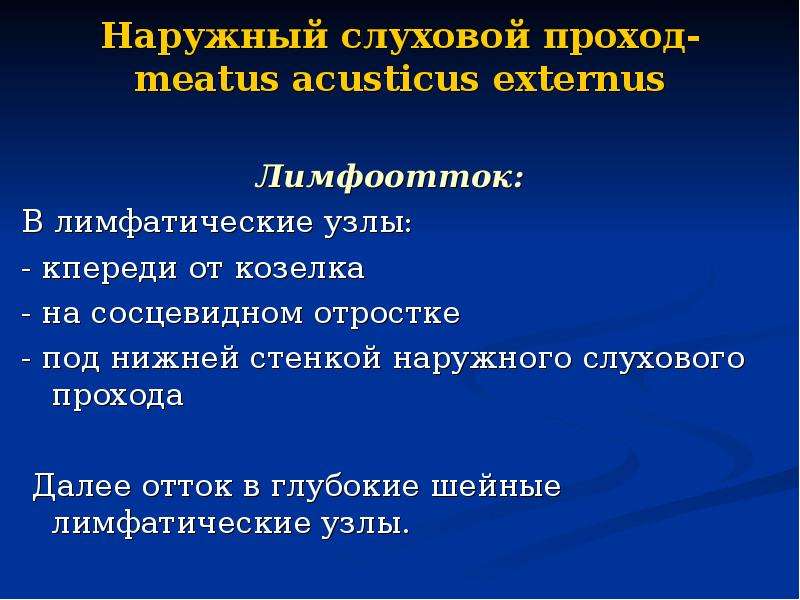

Наружный слуховой проход- meatus acusticus externus Лимфоотток: В лимфатические узлы: - кпереди от козелка - на сосцевидном отростке - под нижней стенкой наружного слухового прохода Далее отток в глубокие шейные лимфатические узлы.

Слайд 11

Описание слайда:

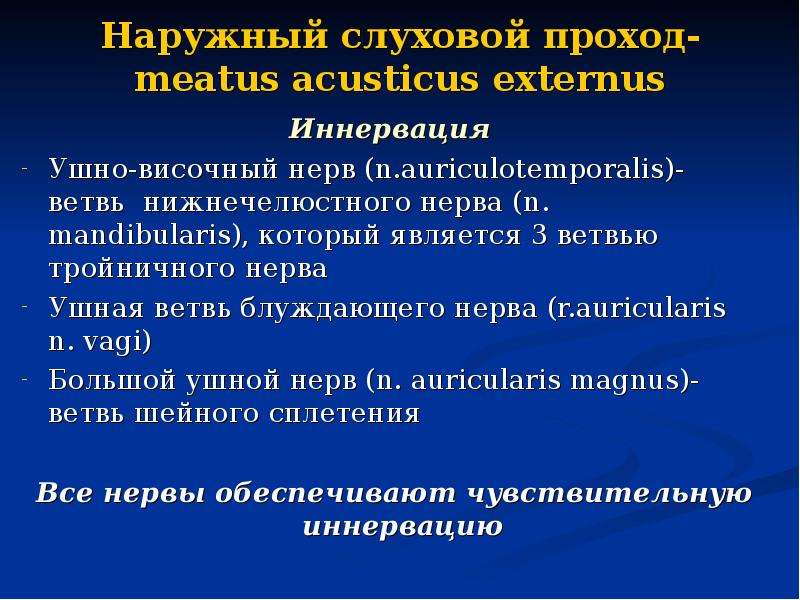

Наружный слуховой проход- meatus acusticus externus Иннервация Ушно-височный нерв (n.auriculotemporalis)- ветвь нижнечелюстного нерва (n. mandibularis), который является 3 ветвью тройничного нерва Ушная ветвь блуждающего нерва (r.auricularis n. vagi) Большой ушной нерв (n. auricularis magnus)- ветвь шейного сплетения Все нервы обеспечивают чувствительную иннервацию

Слайд 12

Описание слайда:

Барабанная перепонка- membrana timpani Разделяет наружное и среднее ухо Прочная, полупрозрачная пластина овальной формы Толщина 0,1 мм, длина около 1 см Располагается косо, образуя острый угол (около 30°) с нижней стенкой слухового прохода Воронкообразно втянута внутрь барабанной полости

Слайд 13

Описание слайда:

Барабанная перепонка- membrana timpani Поверхность перепонки разделена на две неравные части: Верхняя (меньшая)-ненатянутая часть (pars flacida). Состоит из двух слоев- эпидермального и эпителиального Нижняя (большая)- натянутая (pars tensa). Состоит из трех слоев- эпидермального, фиброзного, эпителиального Выделяют 4 квадранта перепонки

Слайд 14

Описание слайда:

Барабанная перепонка- membrana timpani Опозновательные знаки: Рукоятка молоточка Пупок (umbo)-место максимального втяжения перепонки в барабанную полость Световой конус Передняя и задняя складки молоточка- отграничивают натянутую и ненатянутую части перепонки

Слайд 15

Описание слайда:

Среднее ухо – auris media Состоит из сообщающихся воздухоносных полостей: Барабанная полость (cavum tympani) Слуховая труба (tuba auditiva) Сосцевидный отросток (processus mastoideus)

Слайд 16

Описание слайда:

Барабанная полость – cavum timpani Расположена между барабанной перепонкой и лабиринтом Форма неправильной четырехгранной призмы, объемом 1 см3 Состоит из шести стенок Содержит цепь слуховых косточек со связочным аппаратом

Слайд 17

Описание слайда:

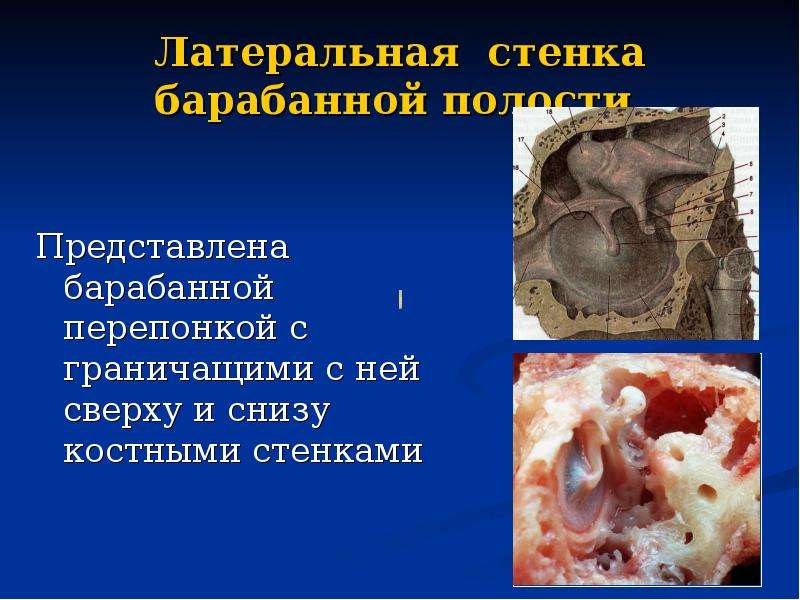

Латеральная стенка барабанной полости Представлена барабанной перепонкой с граничащими с ней сверху и снизу костными стенками

Слайд 18

Описание слайда:

Медиальная (лабиринтная) стенка барабанной полости Представлена: Мыс- (promontorium) Окно предверия (fenestra vestibuli)- прикрыто основанием стремени Окно улитки (fenestra cochleae)- закрыто вторичной барабанной перепонкой Костный (фаллопиев) канал лицевого нерва Ампула латерального (горизонтального) полукружного канала Улитковый отросток (processus cochleariformis)

Слайд 19

Описание слайда:

Передняя (трубная) стенка барабанной полости Представлена: Полуканал мышцы, напрягающей барабанную перепонку Барабанное отверстие слуховой трубы Тонкая костная стенка отделяет ствол внутренней сонной артерии

Слайд 20

Описание слайда:

Задняя (сосцевидная) стенка барабанной полости Представлена: В верхнем отделе- вход в пещеру (aditus ad antrum) Пирамидальное возвышение (eminentia pyramidalis) Отверстие, через которое выходит барабанная струна (chorda timpani)

Слайд 21

Описание слайда:

Верхняя стенка – крыша барабанной полости- Костная пластинка толщиной 1-6 мм Дегисценции в пластинке У детей первых лет жизни- незаращенная каменисто- чешуйчатая щель (fissura petrosquamosa)

Слайд 22

Описание слайда:

Нижняя (яремная) стенка барабанной полости

Слайд 23

Описание слайда:

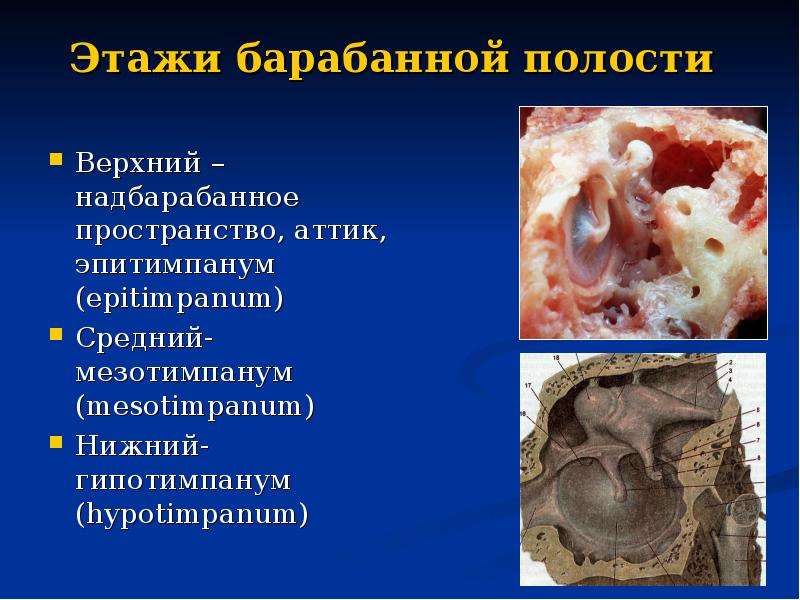

Этажи барабанной полости Верхний – надбарабанное пространство, аттик, эпитимпанум (epitimpanum) Средний- мезотимпанум (mesotimpanum) Нижний- гипотимпанум (hypotimpanum)

Слайд 24

Описание слайда:

Слуховые косточки

Слайд 25

Описание слайда:

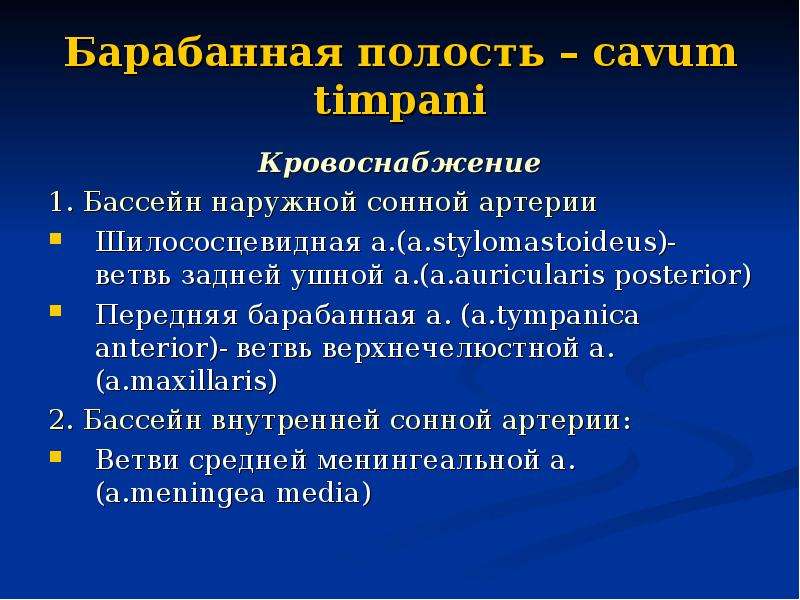

Барабанная полость – cavum timpani Кровоснабжение 1. Бассейн наружной сонной артерии Шилососцевидная а.(a.stylomastoideus)- ветвь задней ушной а.(a.auricularis posterior) Передняя барабанная а. (a.tympanica anterior)- ветвь верхнечелюстной а.(a.maxillaris) 2. Бассейн внутренней сонной артерии: Ветви средней менингеальной а. (a.meningea media)

Слайд 26

Описание слайда:

Барабанная полость – cavum timpani Венозный отток Крыловидное сплетение (plexus pterigoideus) Внутреннее сонное венозное сплетение (plexus caroticus internus venosus) Луковица яремной вены (bulbus venae jugularis) Лимфоотток Заглоточные лимфоузлы (у детей) Глубокие шейные лимфоузлы

Слайд 27

Описание слайда:

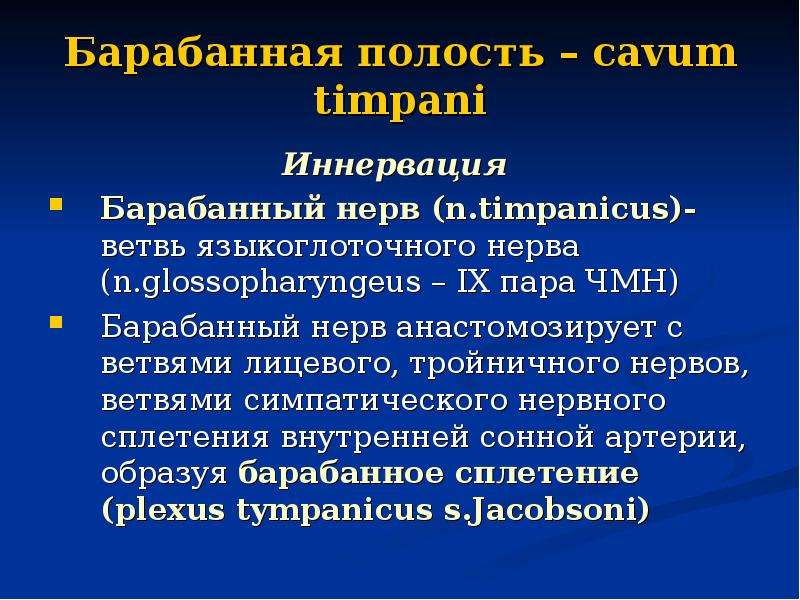

Барабанная полость – cavum timpani Иннервация Барабанный нерв (n.timpanicus)- ветвь языкоглоточного нерва (n.glossopharyngeus – IX пара ЧМН) Барабанный нерв анастомозирует с ветвями лицевого, тройничного нервов, ветвями симпатического нервного сплетения внутренней сонной артерии, образуя барабанное сплетение (plexus tympanicus s.Jacobsoni)

Слайд 28

Описание слайда:

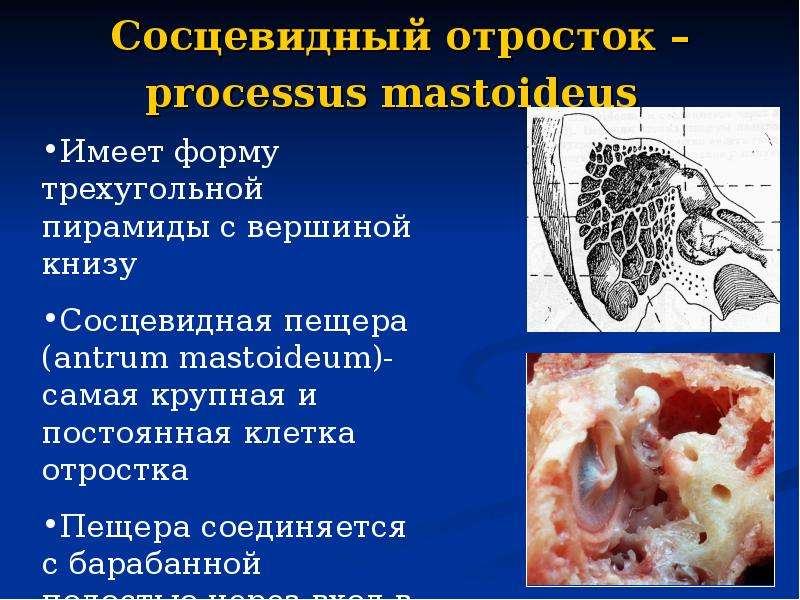

Сосцевидный отросток – processus mastoideus

Слайд 29

Описание слайда:

Сосцевидный отросток – processus mastoideus

Слайд 30

Описание слайда:

Слуховая труба – tuba auditiva Канал длиной 3.5 см, два отдела- костный и перепончато-хрящевой Соединяет барабанную полость и носоглотку Открывается на боковой стенке носоглотки

Слайд 31

Описание слайда:

Слуховая труба – tuba auditiva

Слайд 32

Описание слайда:

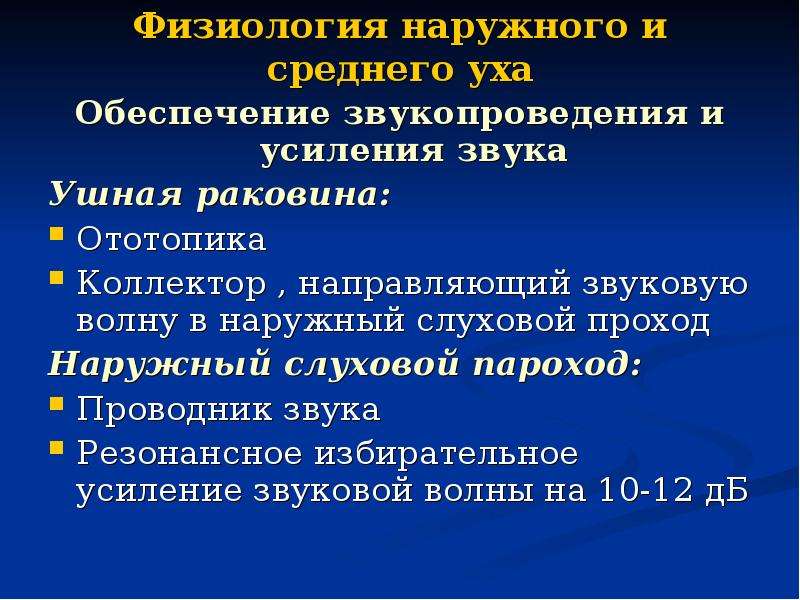

Физиология наружного и среднего уха Обеспечение звукопроведения и усиления звука Ушная раковина: Ототопика Коллектор , направляющий звуковую волну в наружный слуховой проход Наружный слуховой пароход: Проводник звука Резонансное избирательное усиление звуковой волны на 10-12 дБ

Слайд 33

Описание слайда:

Физиология наружного и среднего уха Барабанная перепонка, слуховые косточки- звукопроведение и трансформация звуковой волны Усиление звука в 17 раз за счет разницы площади барабанной перепонки и площади основания стремени Рычажный механизм усиления звуковой волны слуховыми косточками в 1,3 раза Общее усиление звука в наружном и среднем ухе достигает 35-40 дБ
