Вы можете ознакомиться и скачать презентацию на тему Методы обработки изображений на основе математической морфологии. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

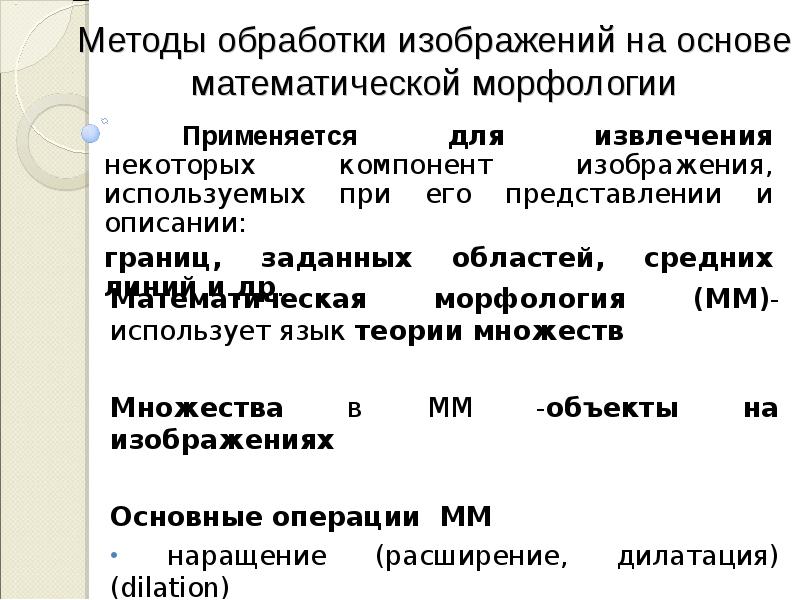

Методы обработки изображений на основе математической морфологии Применяется для извлечения некоторых компонент изображения, используемых при его представлении и описании: границ, заданных областей, средних линий и др.

Слайд 3

Описание слайда:

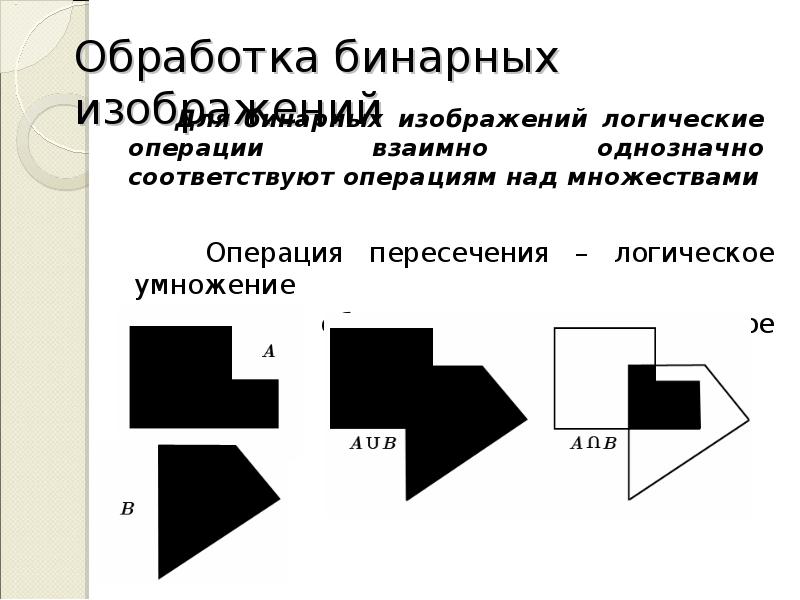

Обработка бинарных изображений Для бинарных изображений логические операции взаимно однозначно соответствуют операциям над множествами

Слайд 4

Описание слайда:

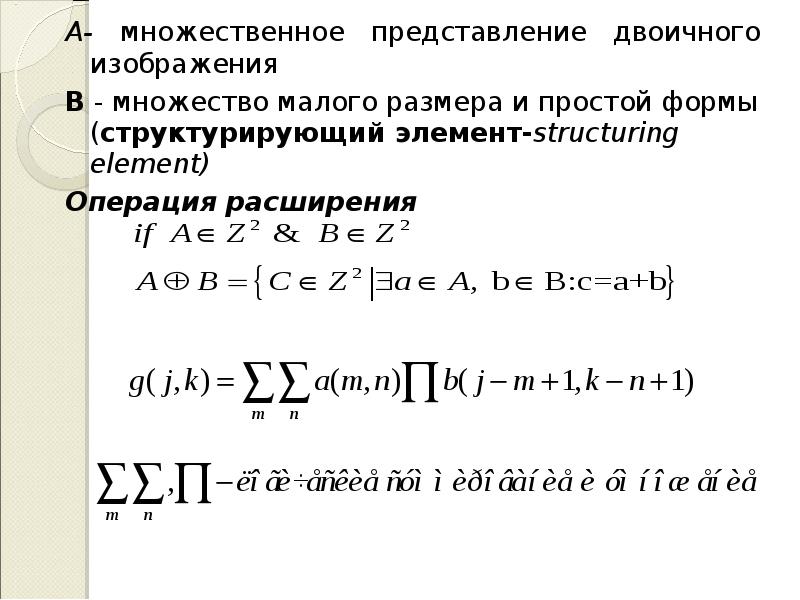

A- множественное представление двоичного изображения A- множественное представление двоичного изображения B - множество малого размера и простой формы (структурирующий элемент-structuring element) Операция расширения

Слайд 5

Описание слайда:

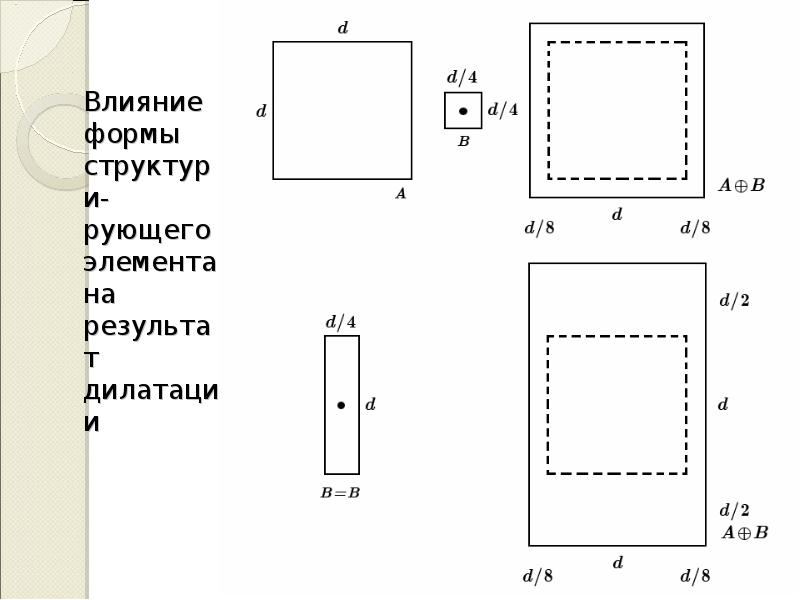

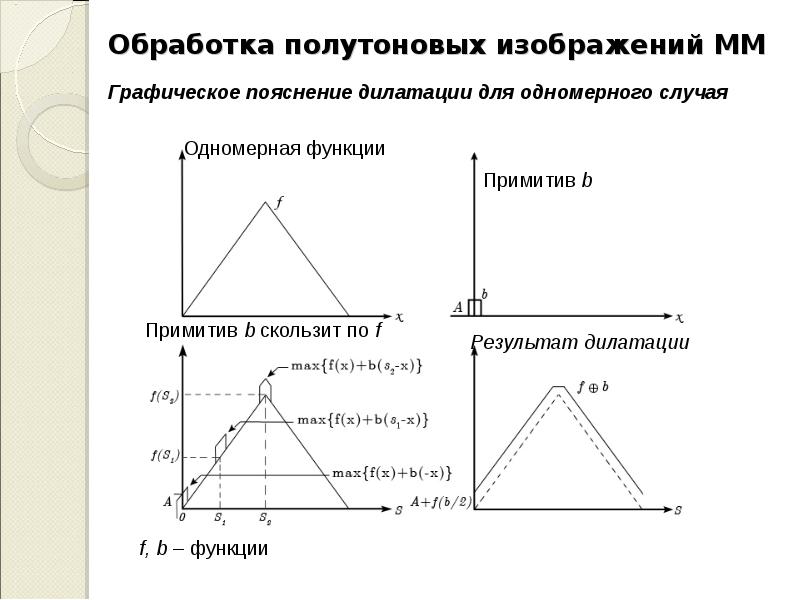

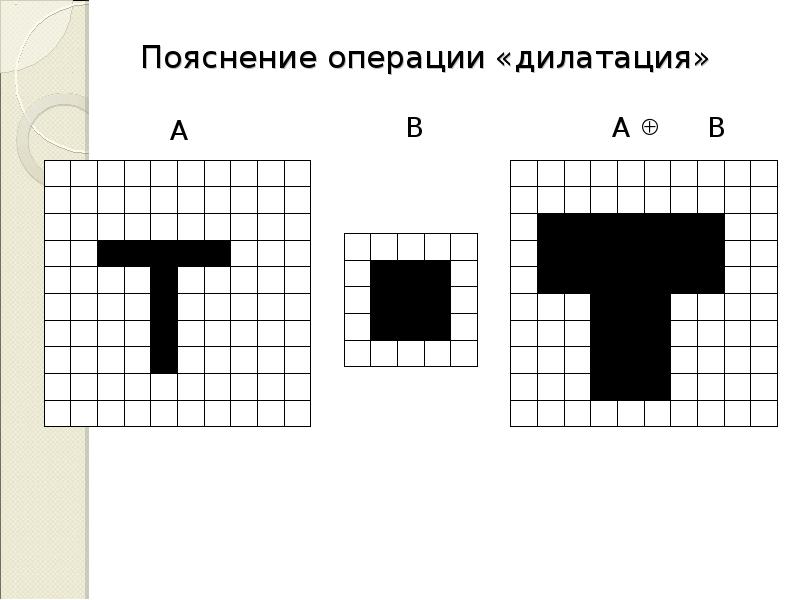

Пояснение операции «дилатация»

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

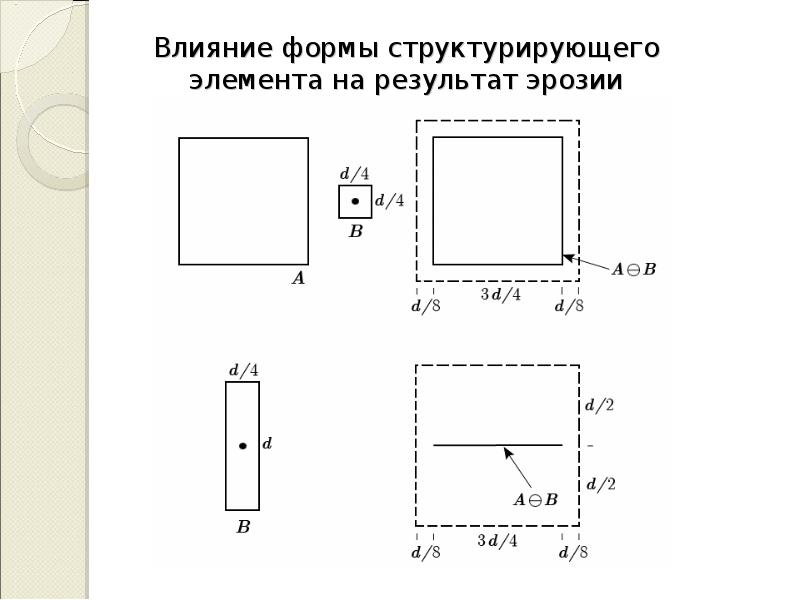

Влияние формы структурирующего элемента на результат эрозии

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

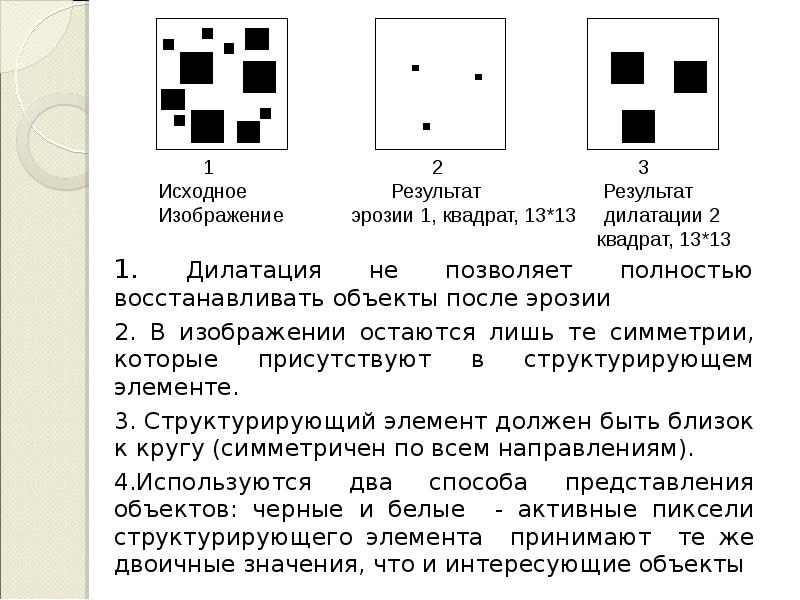

1. Дилатация не позволяет полностью восстанавливать объекты после эрозии 1. Дилатация не позволяет полностью восстанавливать объекты после эрозии 2. В изображении остаются лишь те симметрии, которые присутствуют в структурирующем элементе. 3. Структурирующий элемент должен быть близок к кругу (симметричен по всем направлениям). 4.Используются два способа представления объектов: черные и белые - активные пиксели структурирующего элемента принимают те же двоичные значения, что и интересующие объекты
