Слайд 1

Описание слайда:

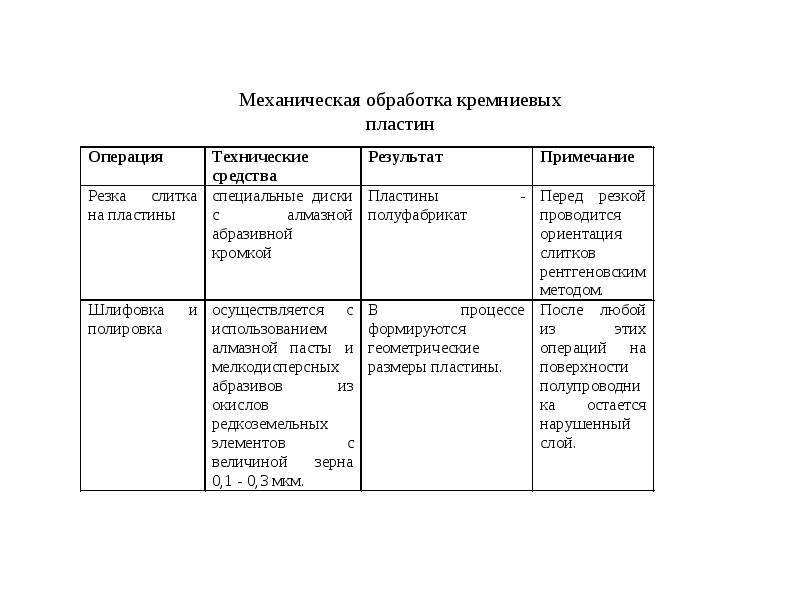

Механическая обработка кремниевых пластин

Слайд 2

Описание слайда:

Структуру нарушенного слоя полупроводниковой пластины Структура нарушенного при механической обработке поверхностного слоя: 1 - рельефный слой; 2 - микротрещины; 3 - область скопления дислокаций; 4 - монокристалл В нарушенном слое, кроме структурных, возможно образование и концентрационных неоднородностей, которые связаны с сегрегацией примесей на дислокациях, что может изменять электрофизические свойства материала, влияя на электрические параметры элементов микросхем.

Слайд 3

Описание слайда:

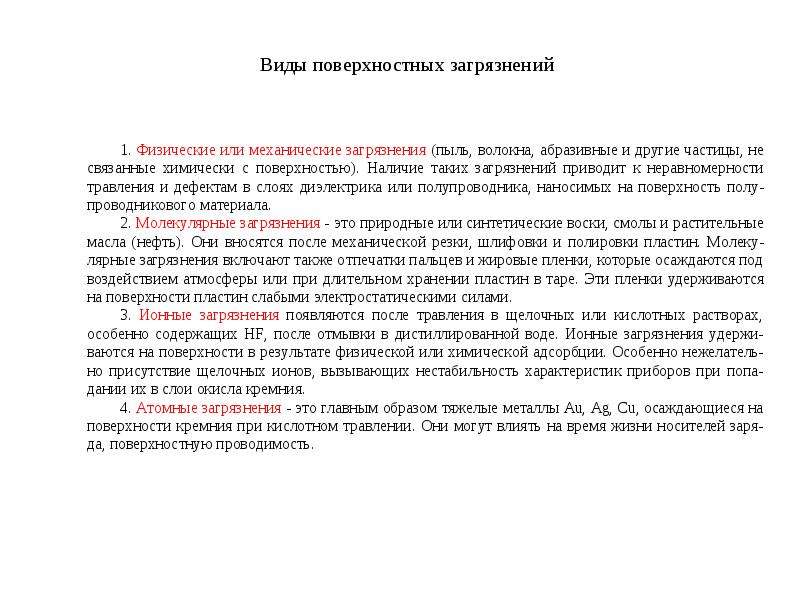

Виды поверхностных загрязнений

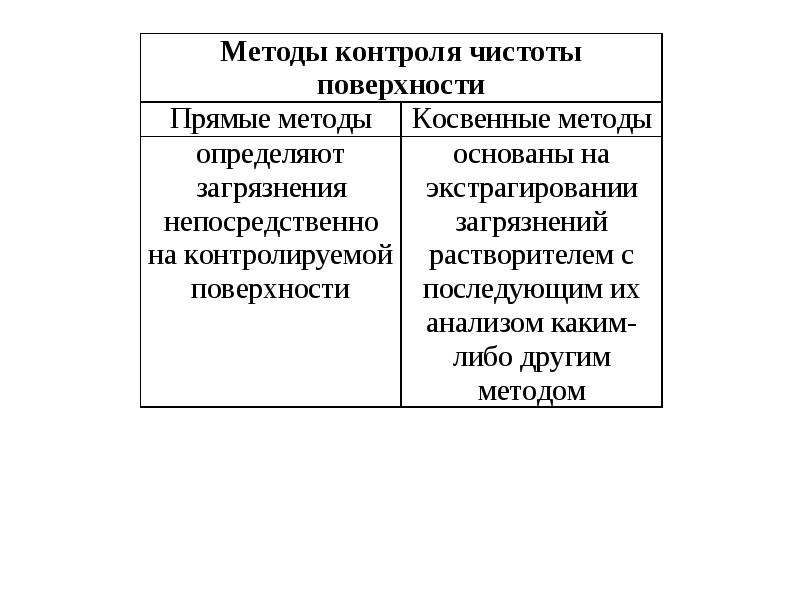

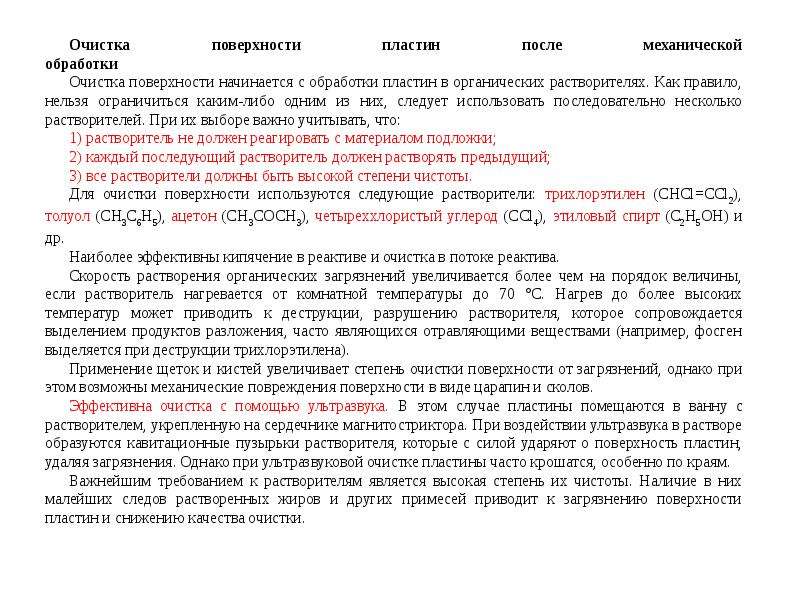

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

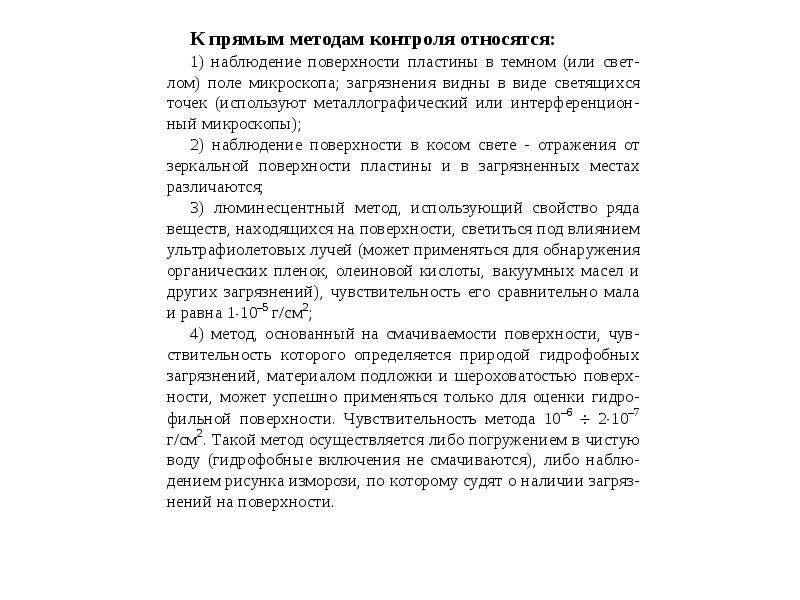

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

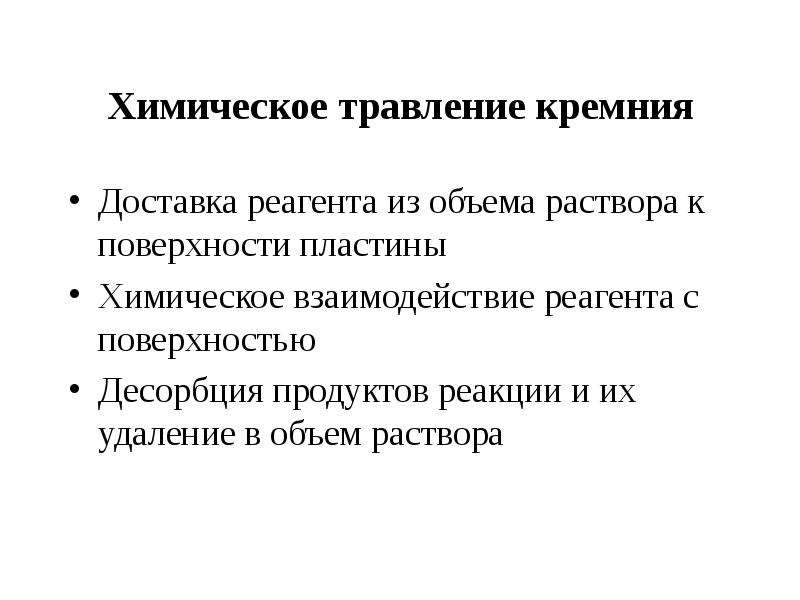

Химическое травление кремния Доставка реагента из объема раствора к поверхности пластины Химическое взаимодействие реагента с поверхностью Десорбция продуктов реакции и их удаление в объем раствора

Слайд 8

Описание слайда:

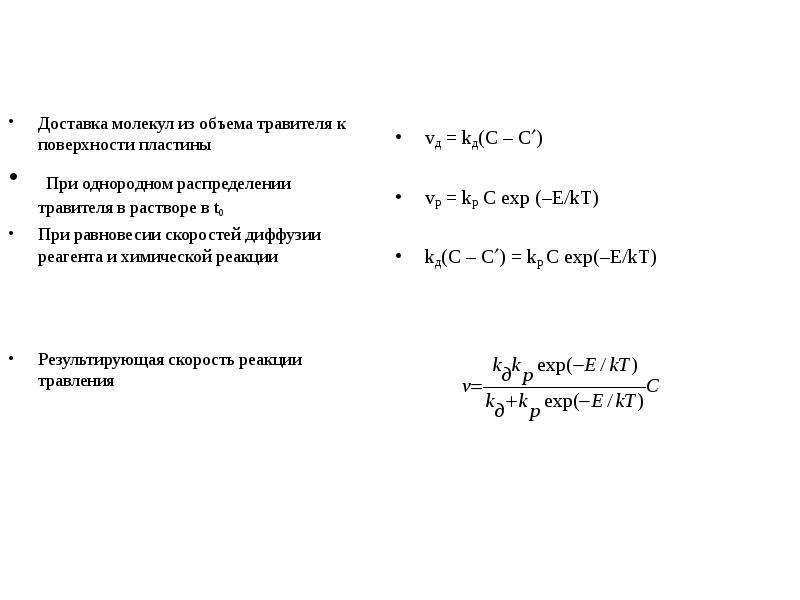

Доставка молекул из объема травителя к поверхности пластины Доставка молекул из объема травителя к поверхности пластины При однородном распределении травителя в растворе в t0 При равновесии скоростей диффузии реагента и химической реакции Результирующая скорость реакции травления

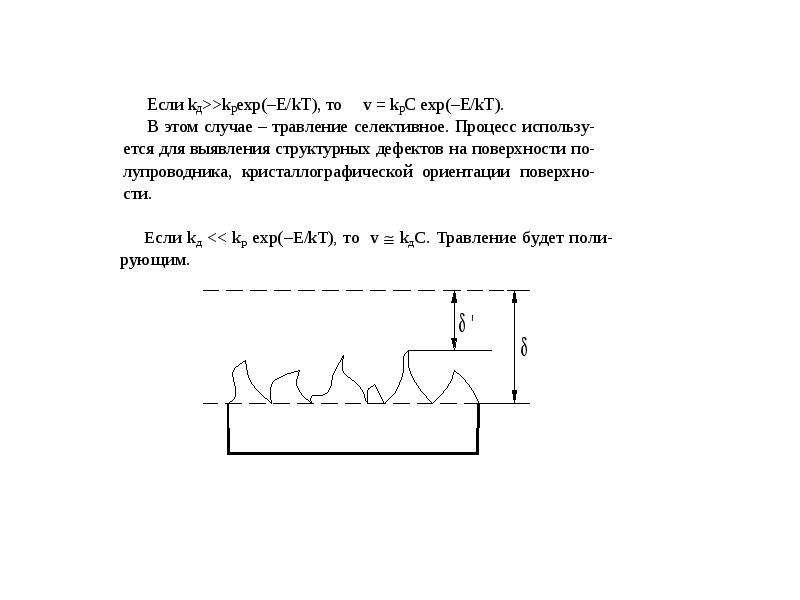

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

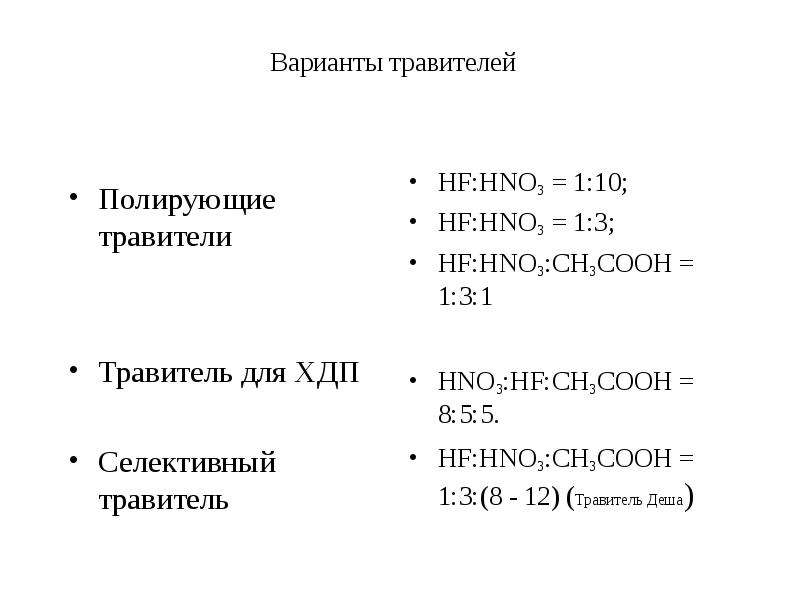

Варианты травителей Полирующие травители Травитель для ХДП Селективный травитель

Слайд 11

Описание слайда:

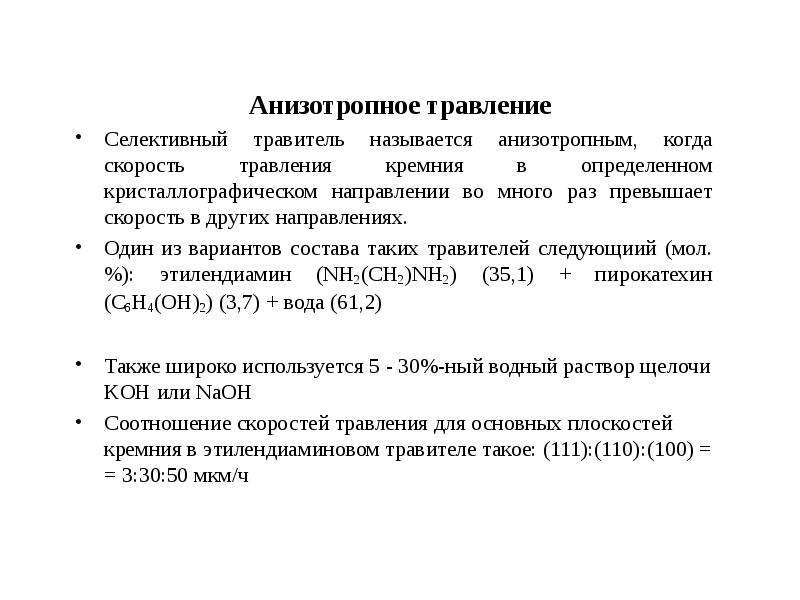

Анизотропное травление Селективный травитель называется анизотропным, когда скорость травления кремния в определенном кристаллографическом направлении во много раз превышает скорость в других направлениях. Один из вариантов состава таких травителей следующиий (мол.%): этилендиамин (NH2(CH2)NH2) (35,1) + пирокатехин (C6H4(OH)2) (3,7) + вода (61,2) Также широко используется 5 - 30%-ный водный раствор щелочи KOH или NaOH Соотношение скоростей травления для основных плоскостей кремния в этилендиаминовом травителе такое: (111):(110):(100) = = 3:30:50 мкм/ч

Слайд 12

Описание слайда:

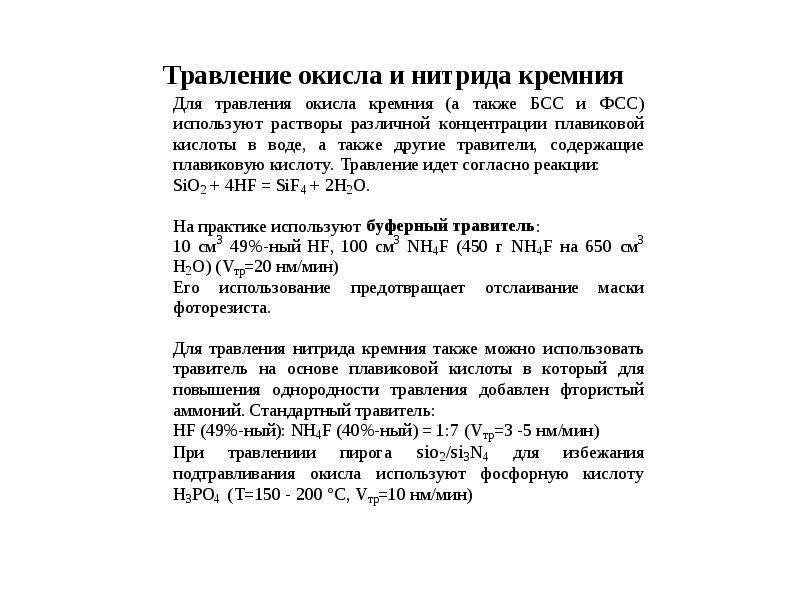

Травление окисла и нитрида кремния

Слайд 13

Описание слайда:

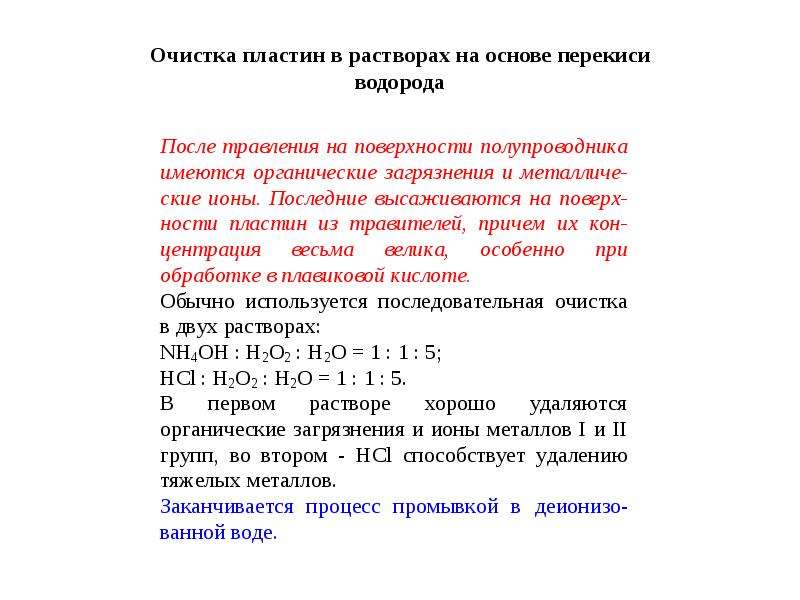

Очистка пластин в растворах на основе перекиси водорода

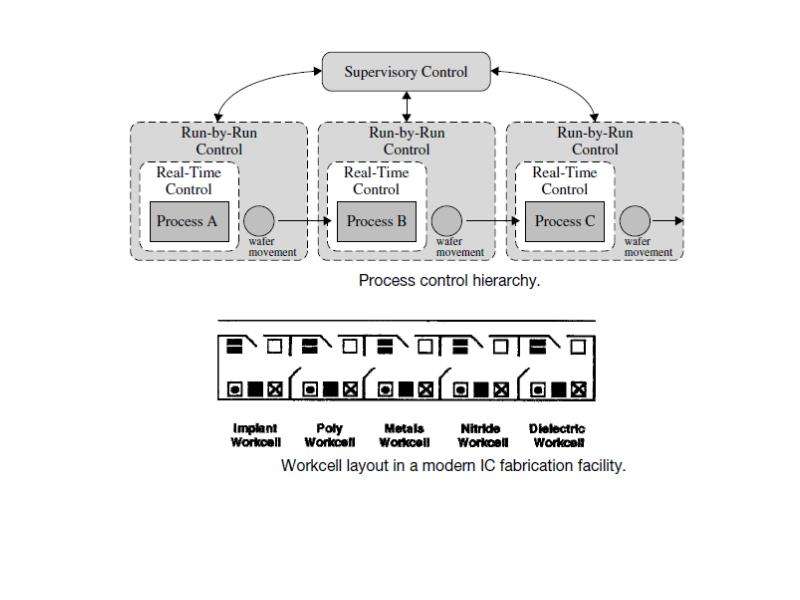

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

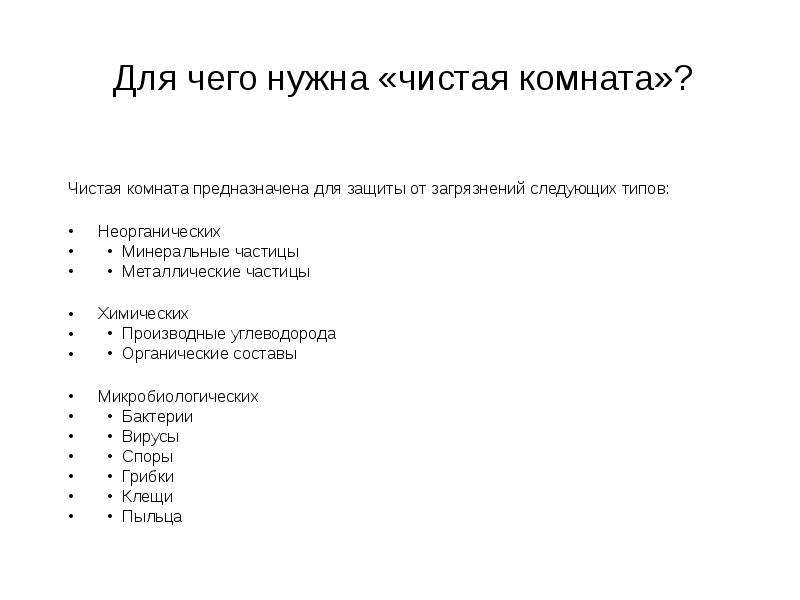

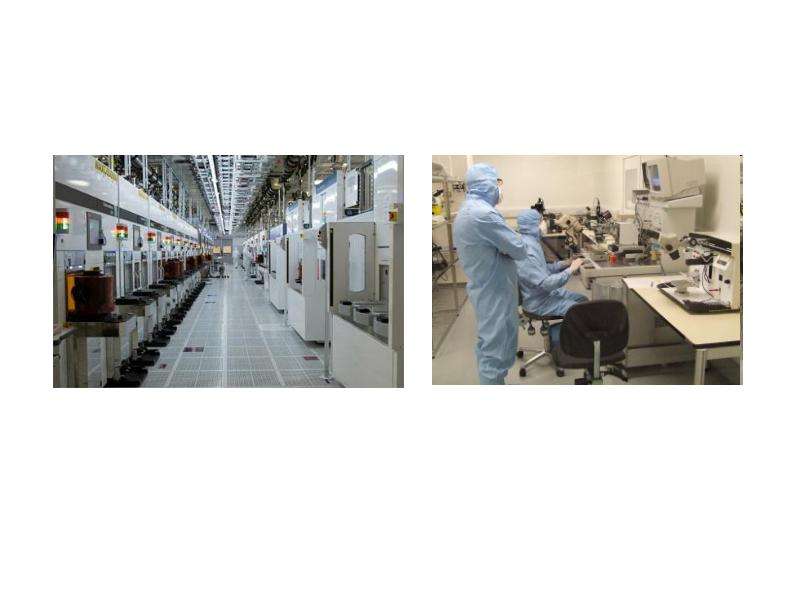

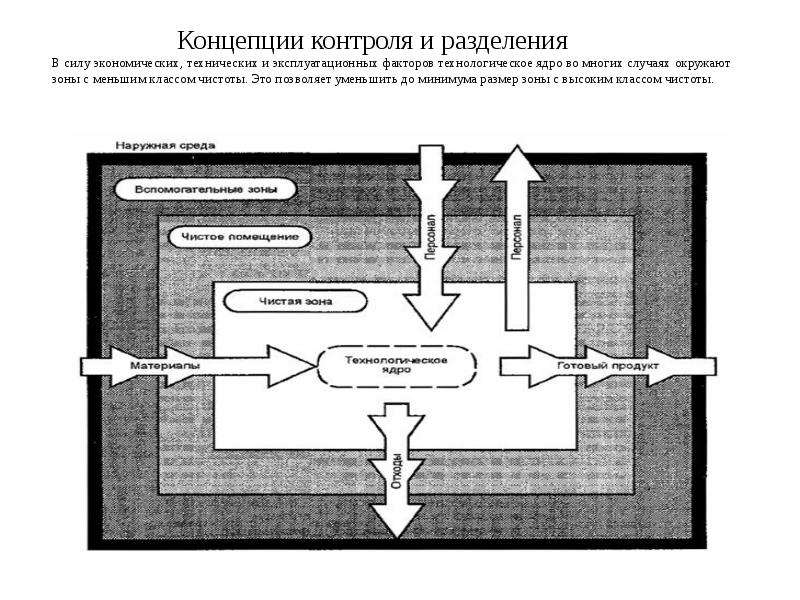

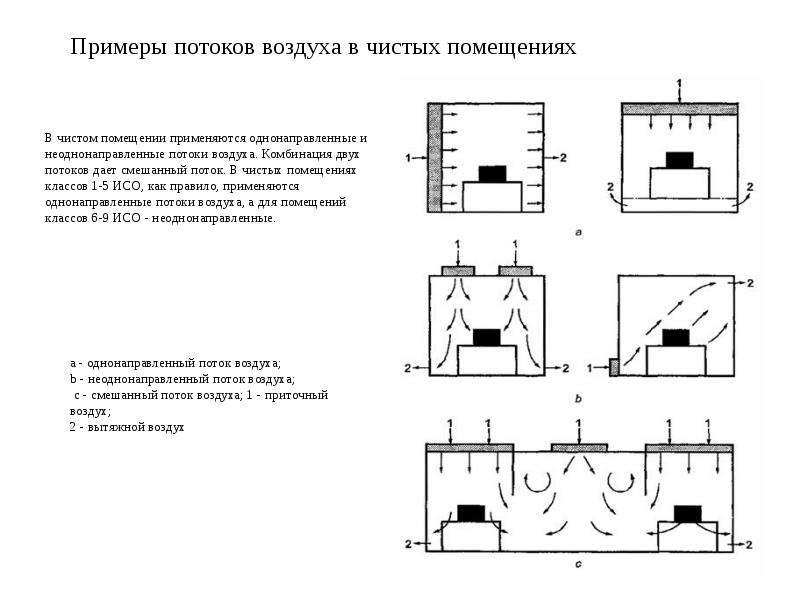

Для чего нужна «чистая комната»? Чистая комната предназначена для защиты от загрязнений следующих типов: Неорганических • Минеральные частицы • Металлические частицы Химических • Производные углеводорода • Органические составы Микробиологических • Бактерии • Вирусы • Споры • Грибки • Клещи • Пыльца

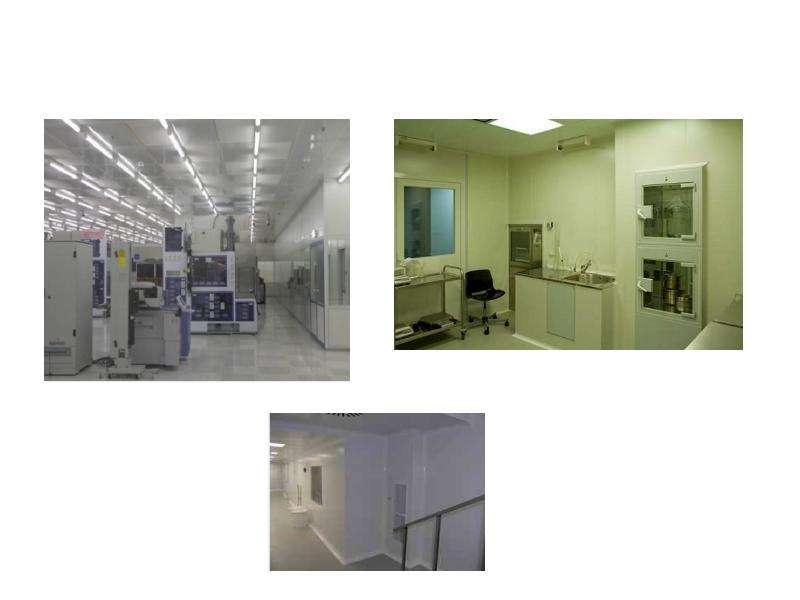

Слайд 17

Описание слайда:

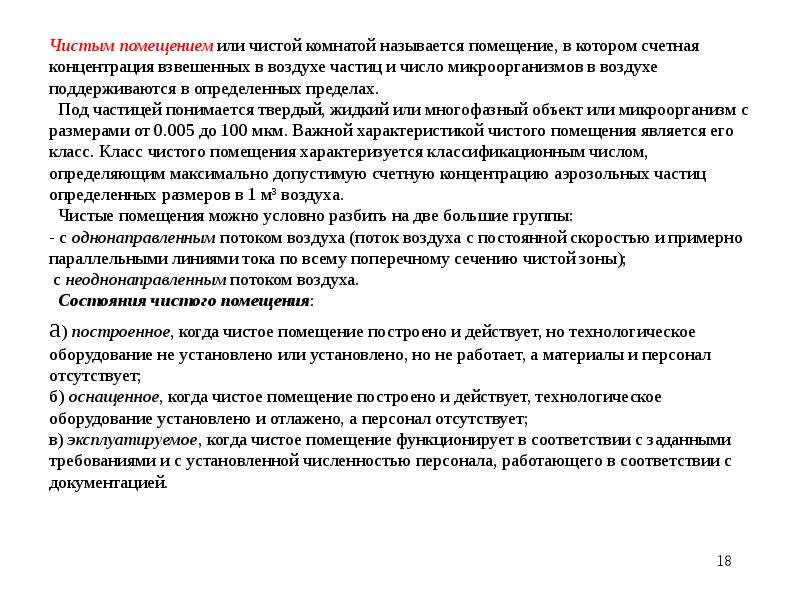

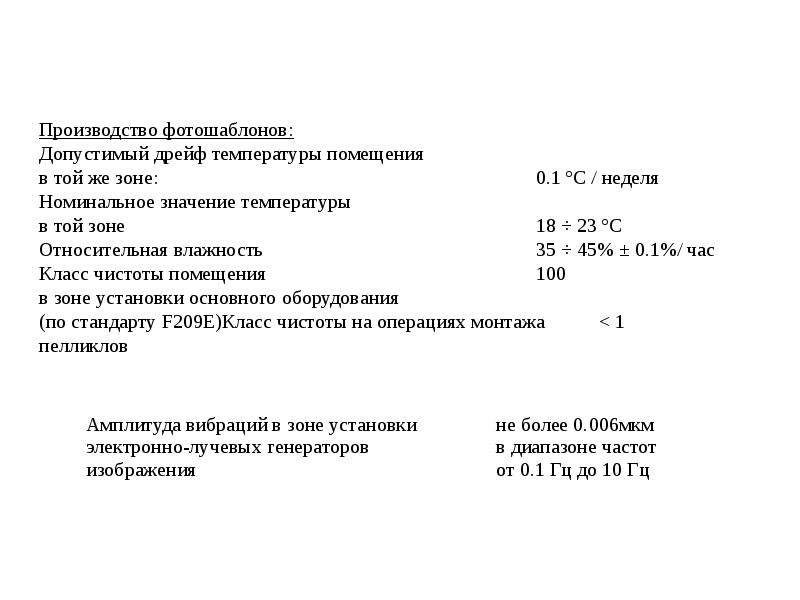

Слайд 18

Описание слайда:

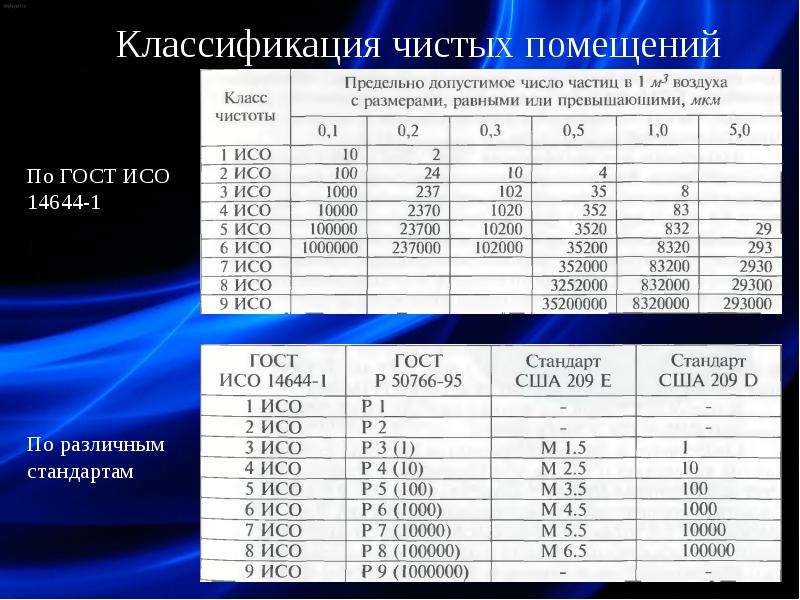

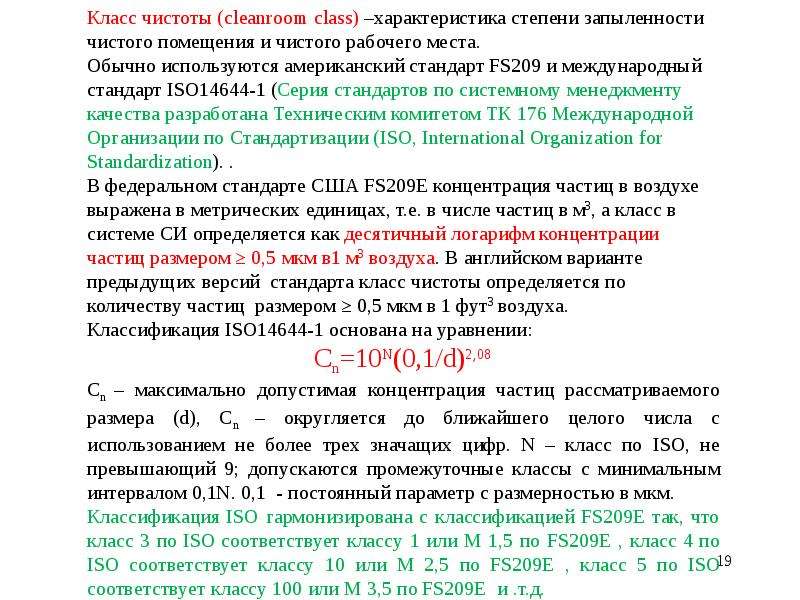

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

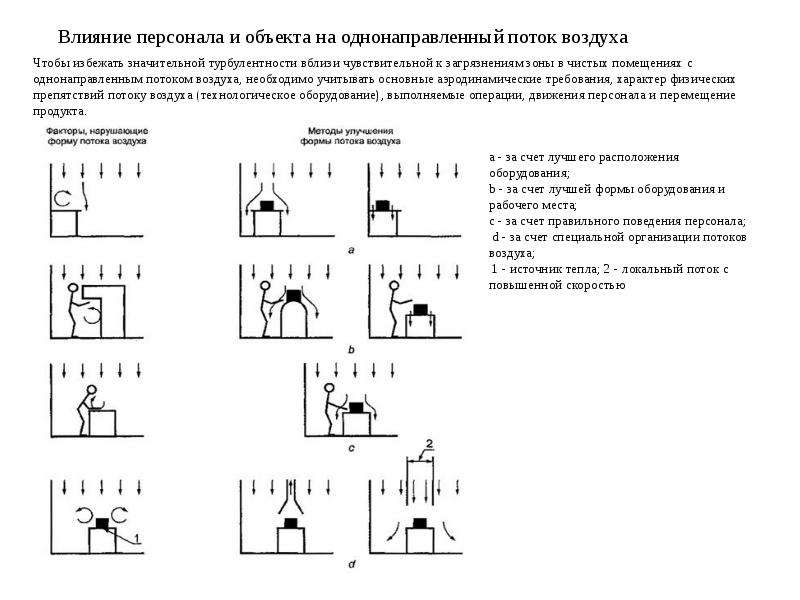

Слайд 26

Описание слайда:

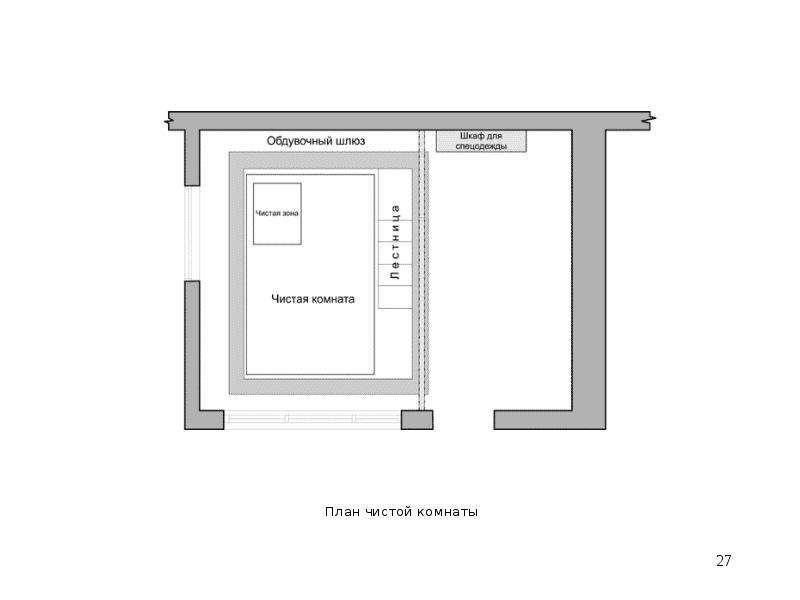

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

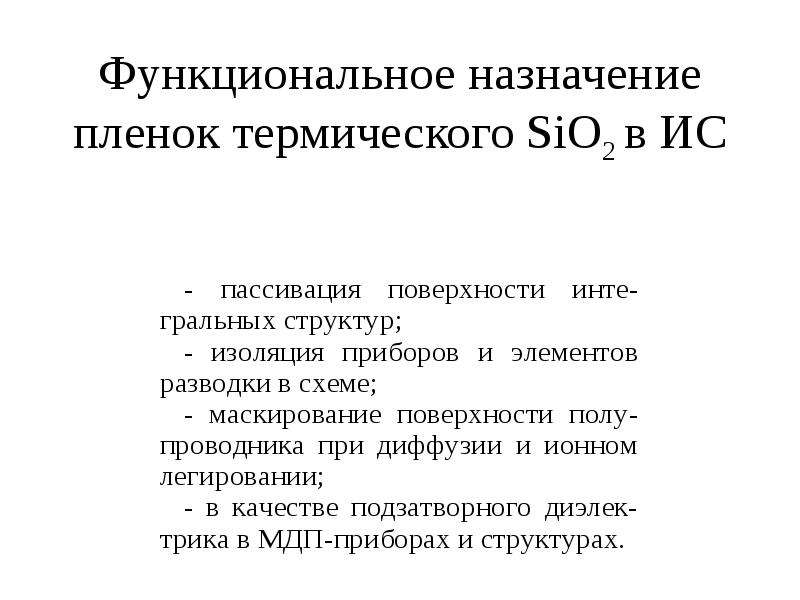

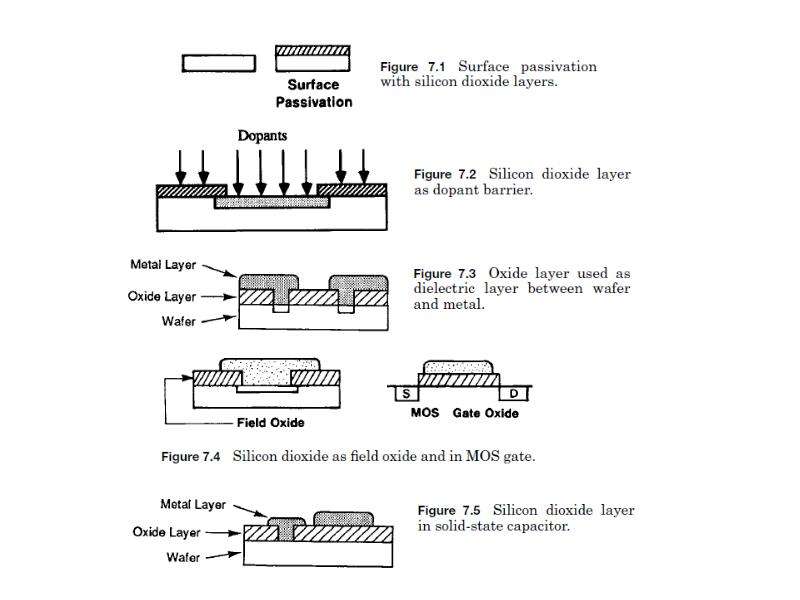

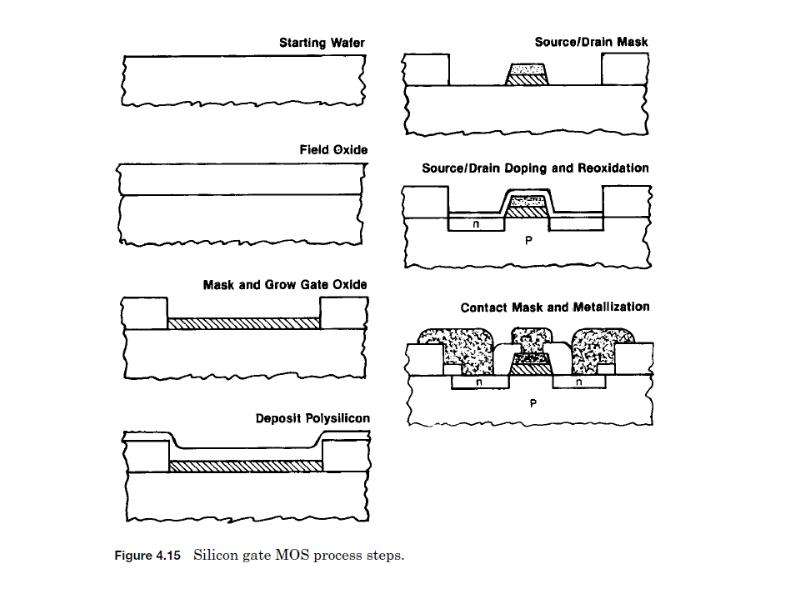

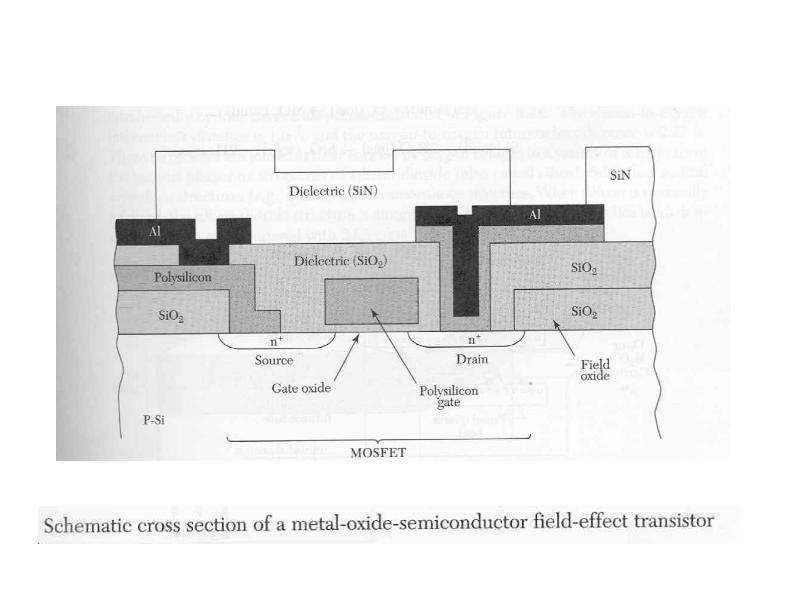

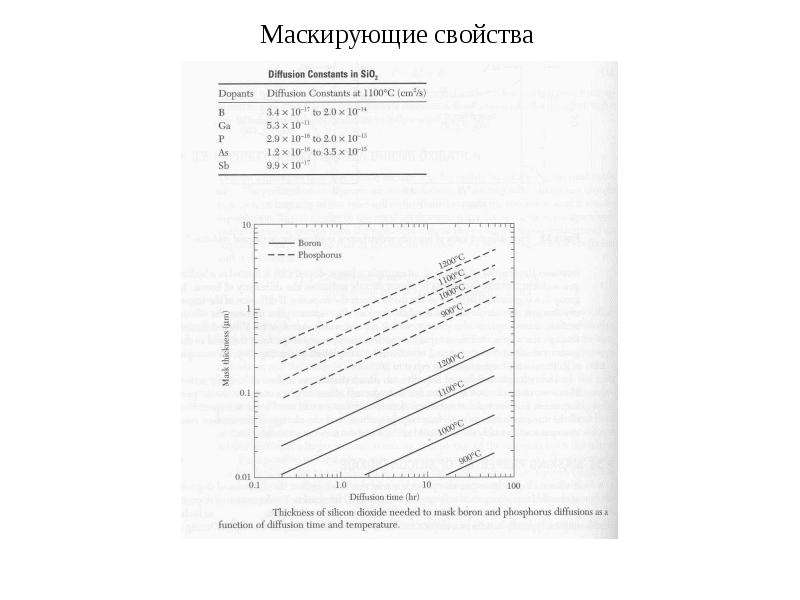

Функциональное назначение пленок термического SiO2 в ИС

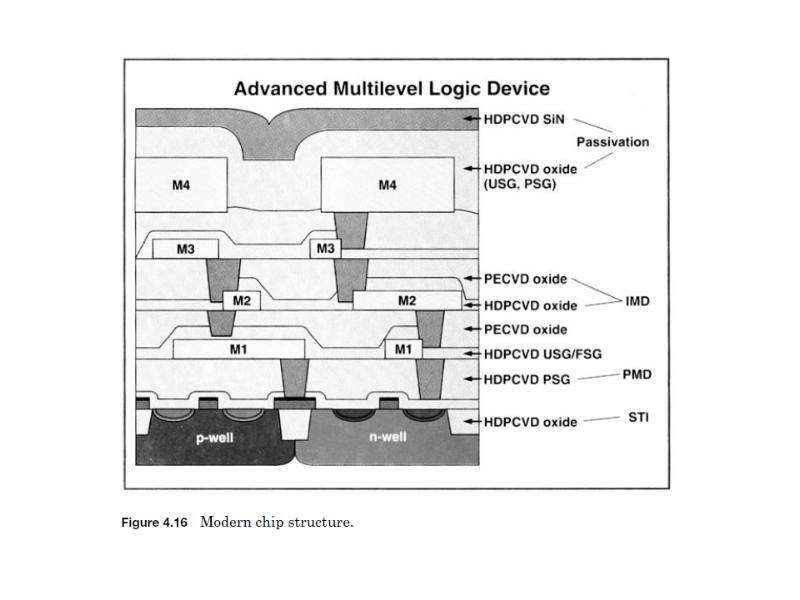

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

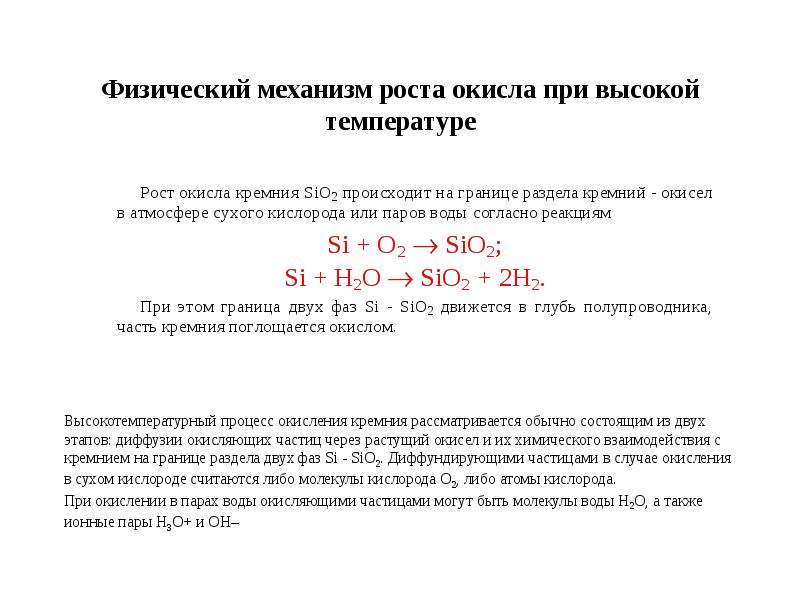

Физический механизм роста окисла при высокой температуре

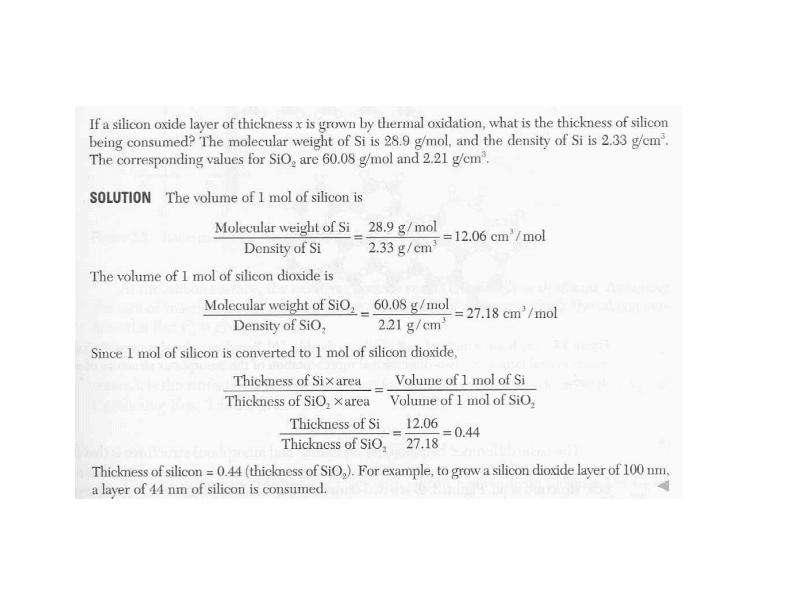

Слайд 34

Описание слайда:

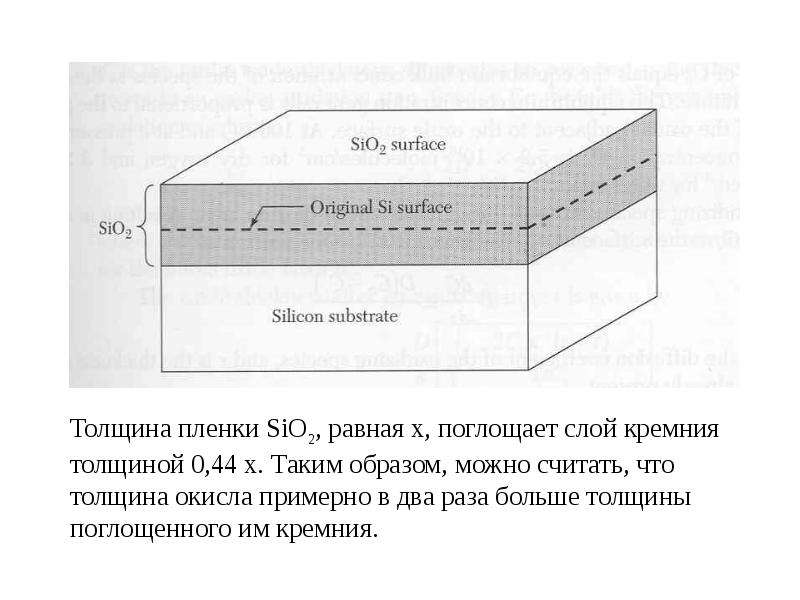

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

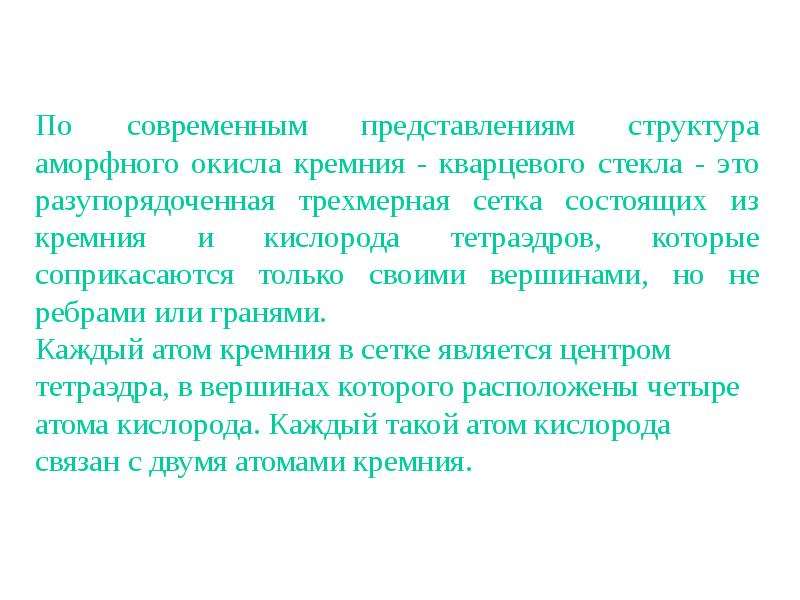

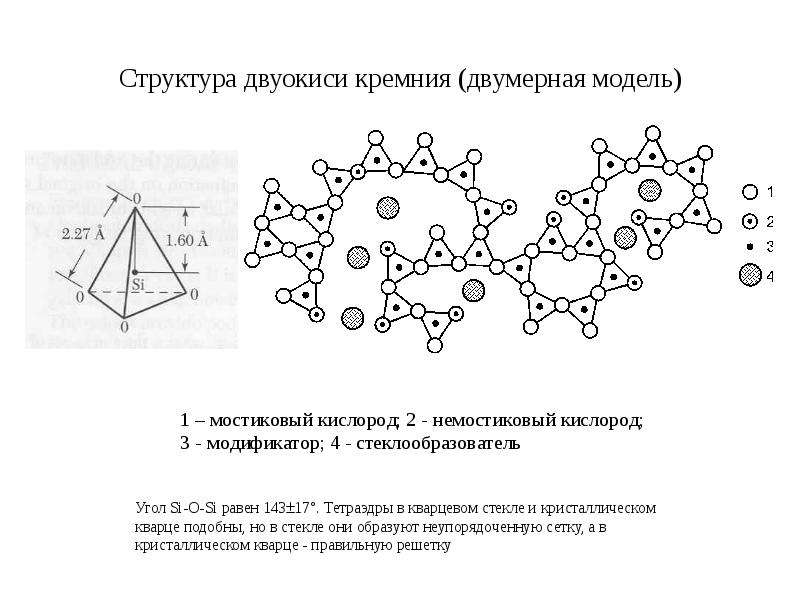

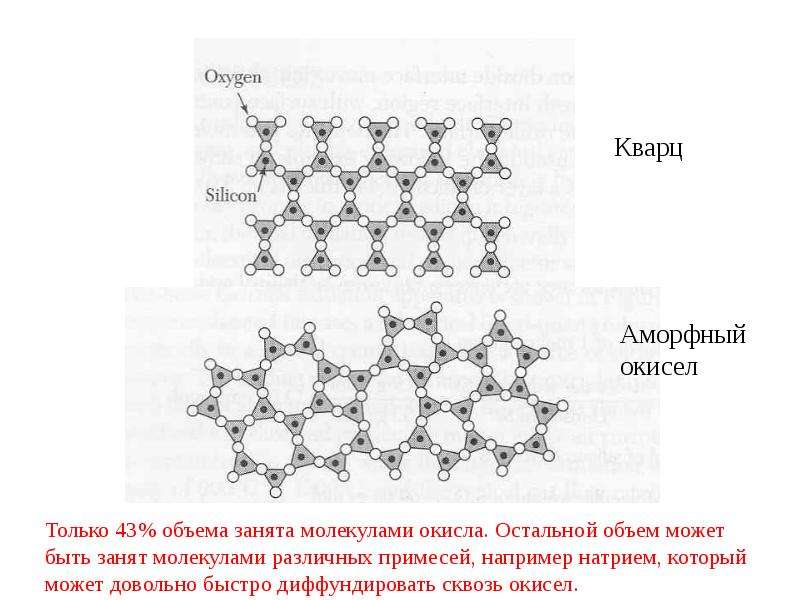

Структура двуокиси кремния (двумерная модель)

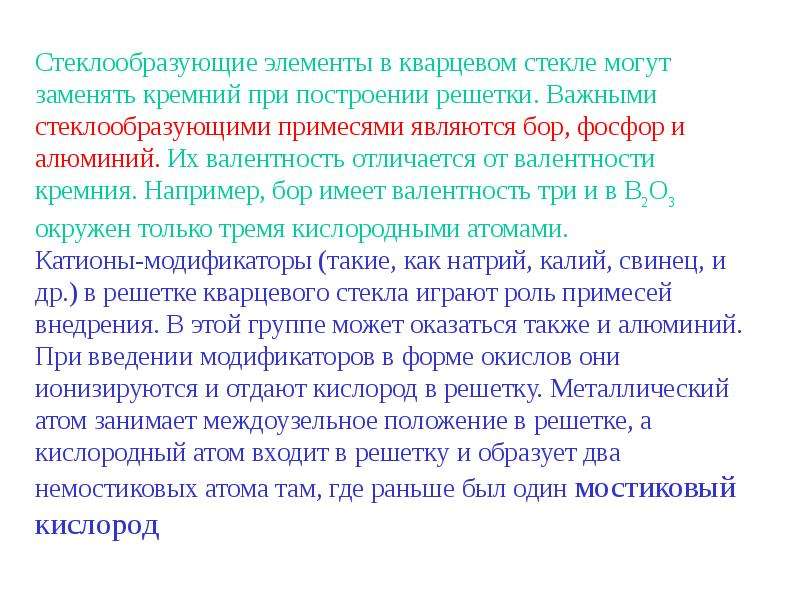

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

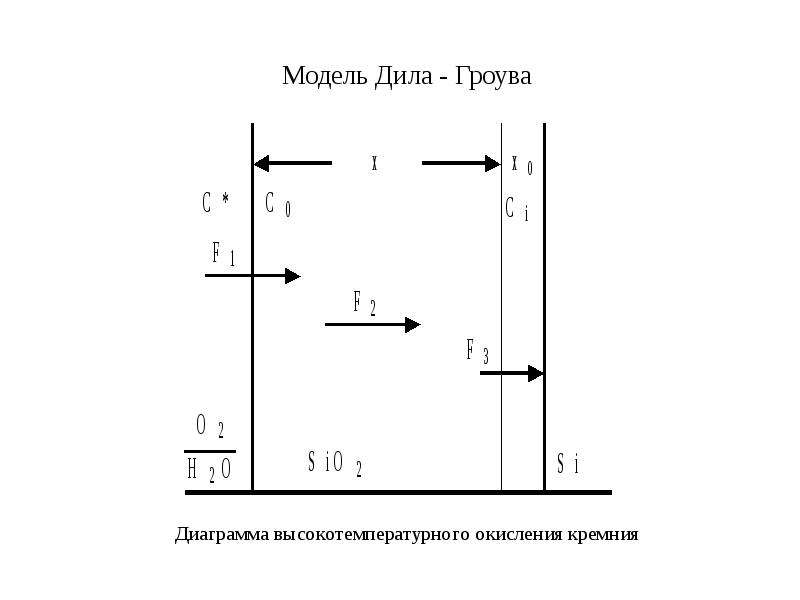

Модель Дила - Гроува

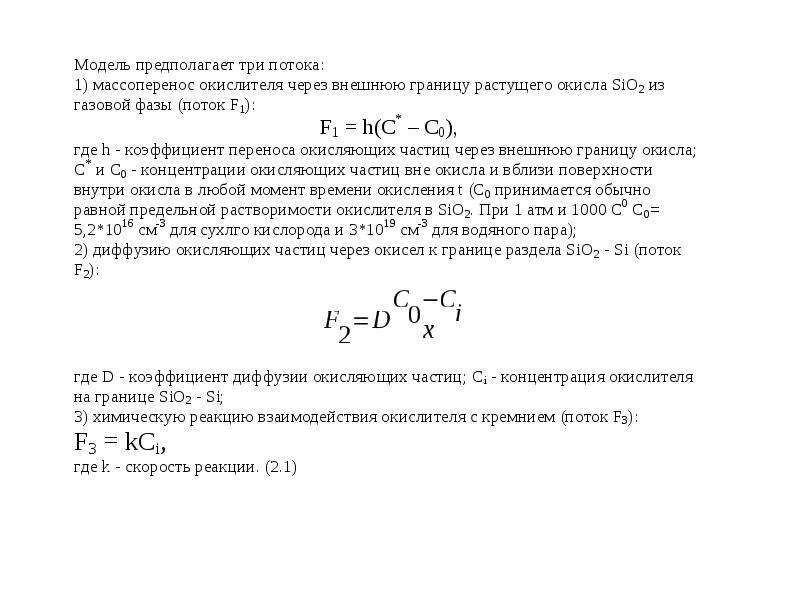

Слайд 42

Описание слайда:

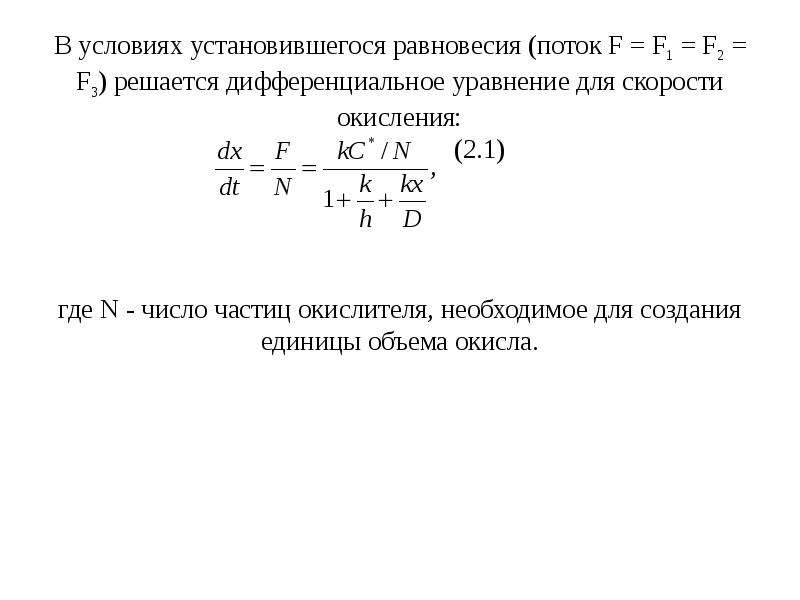

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

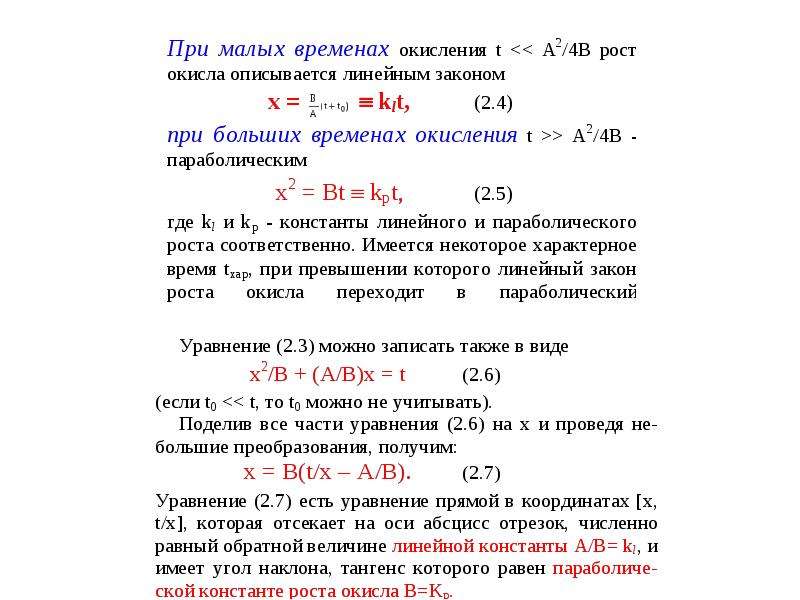

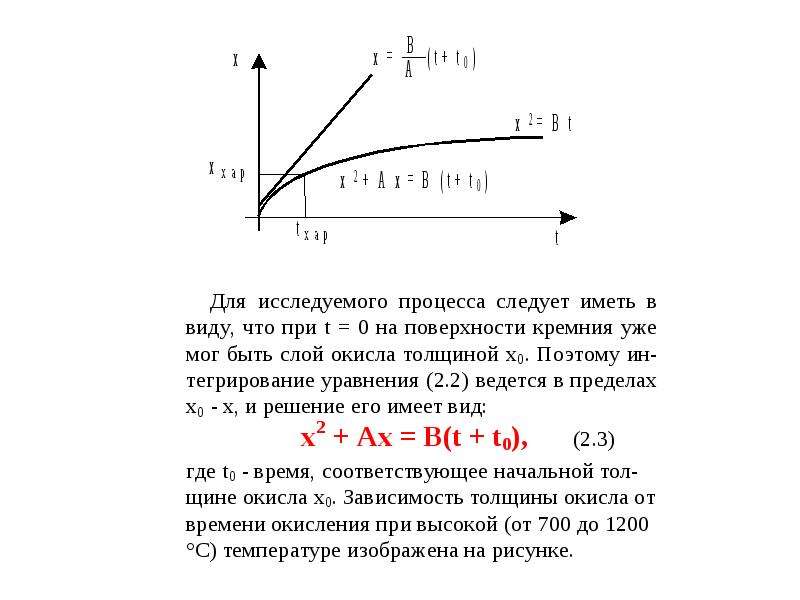

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

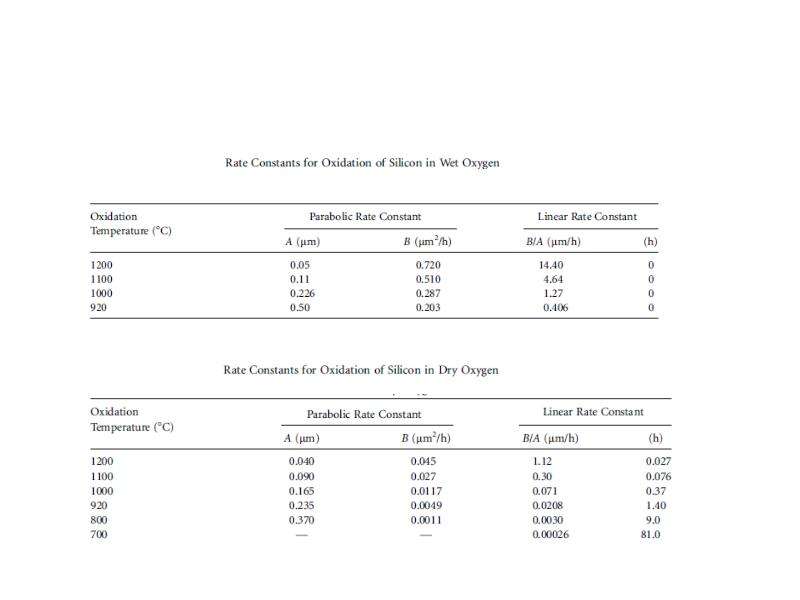

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

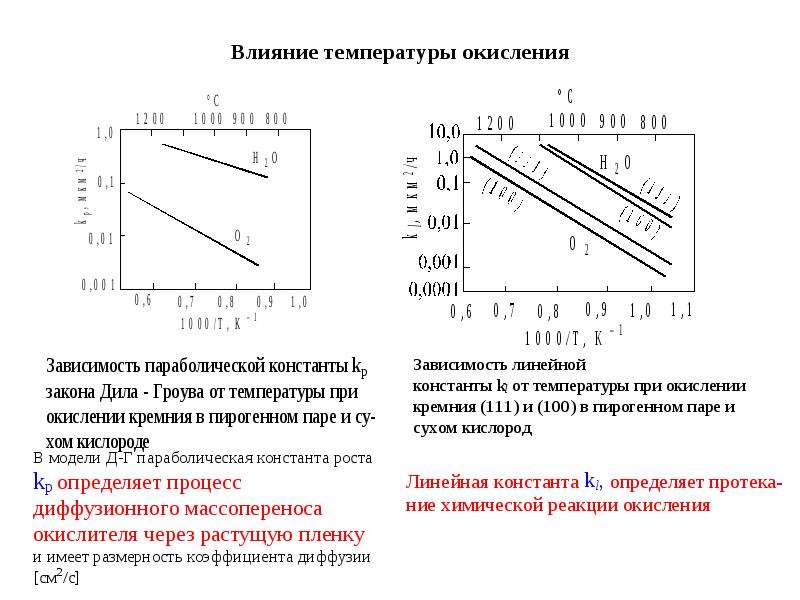

Влияние температуры окисления

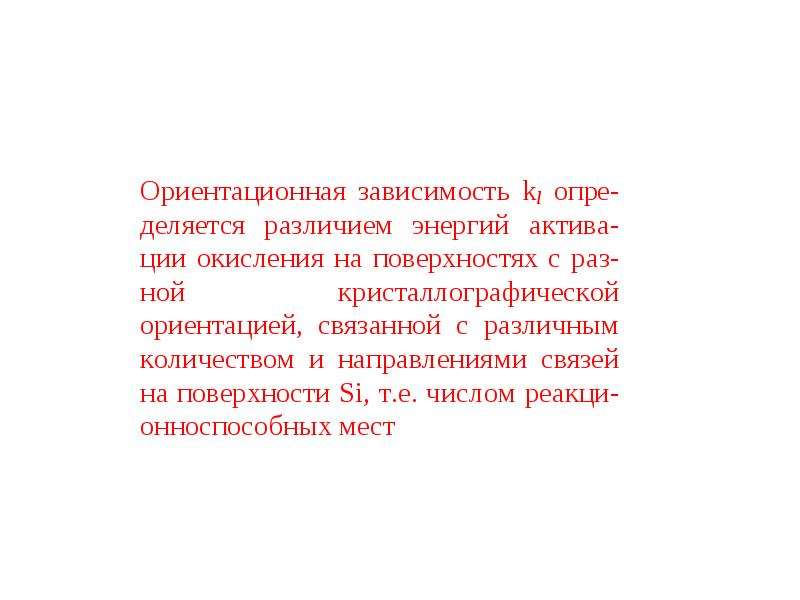

Слайд 50

Описание слайда:

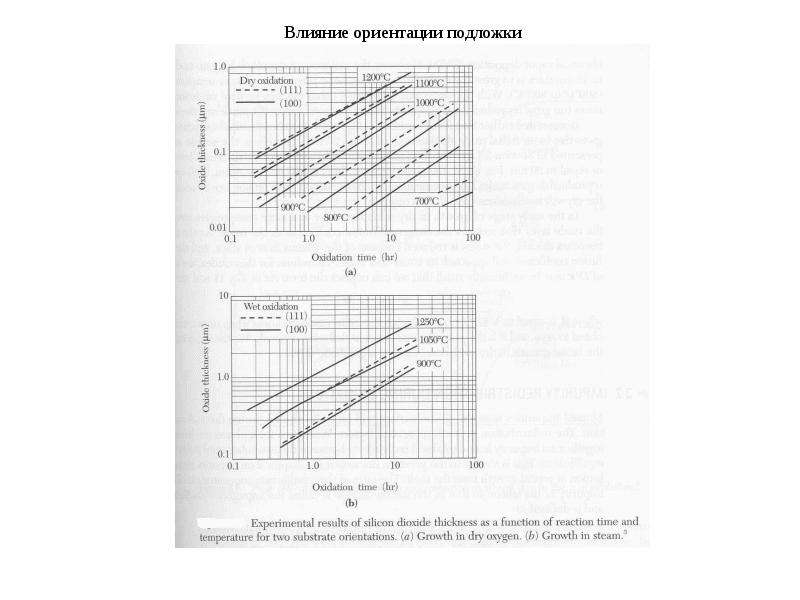

Влияние ориентации подложки

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

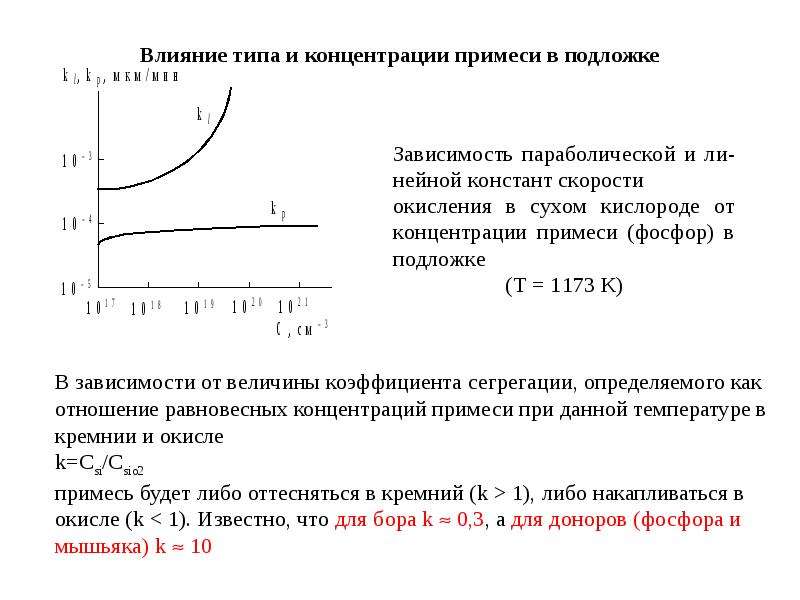

Влияние типа и концентрации примеси в подложке

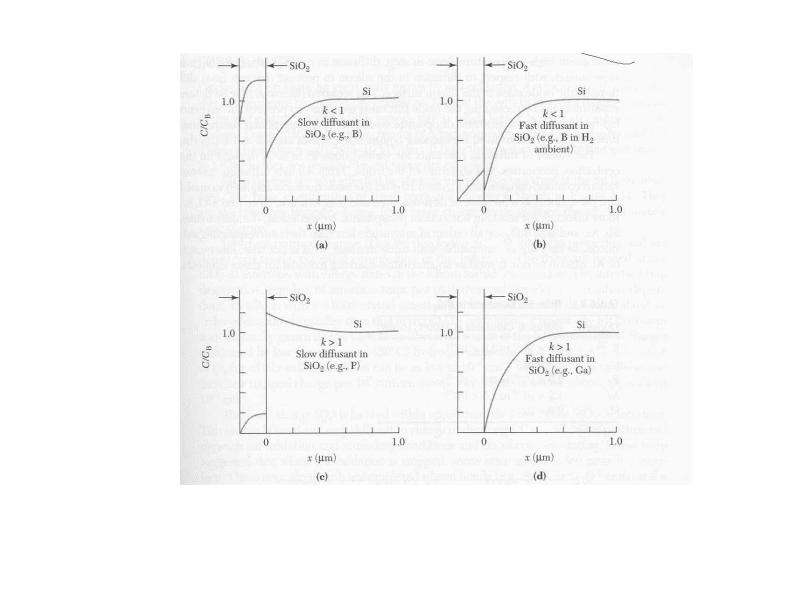

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

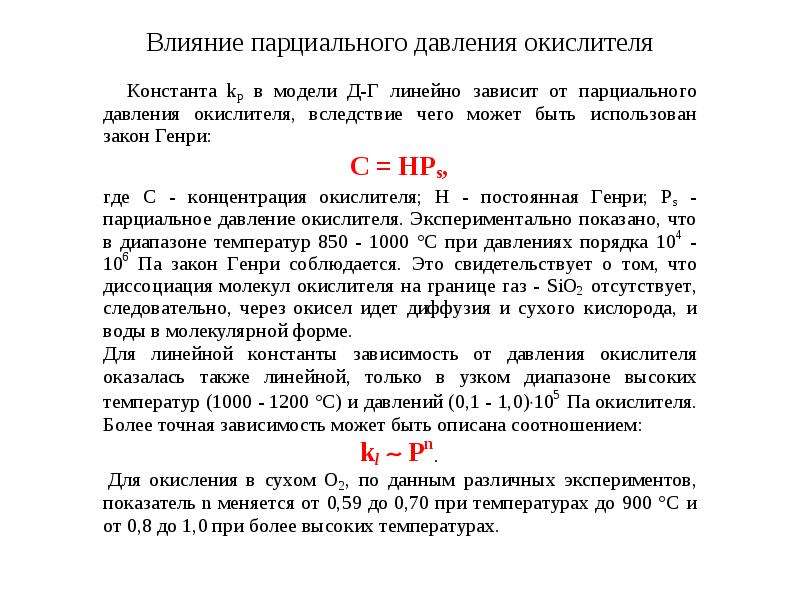

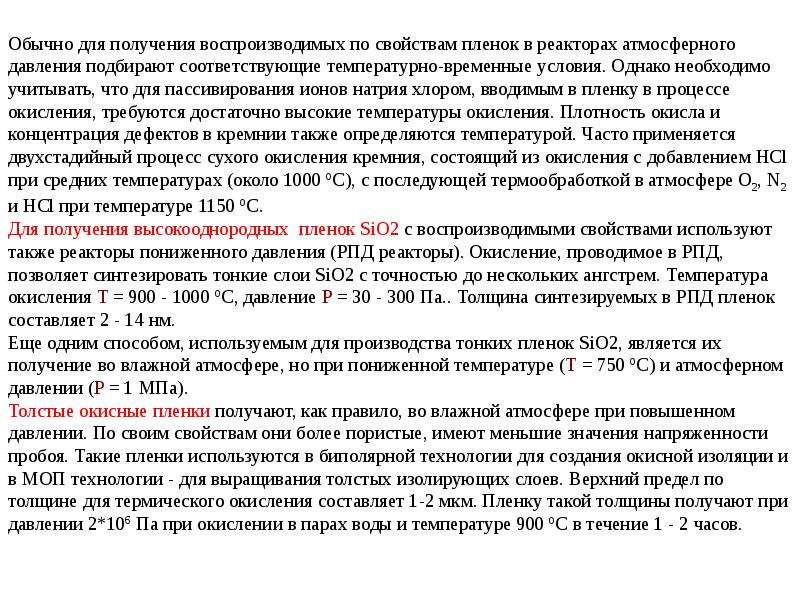

Влияние парциального давления окислителя

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

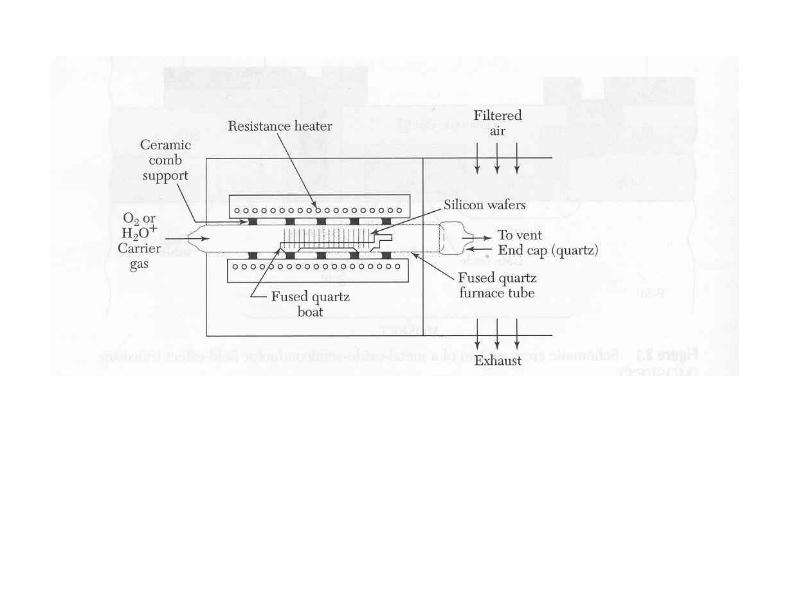

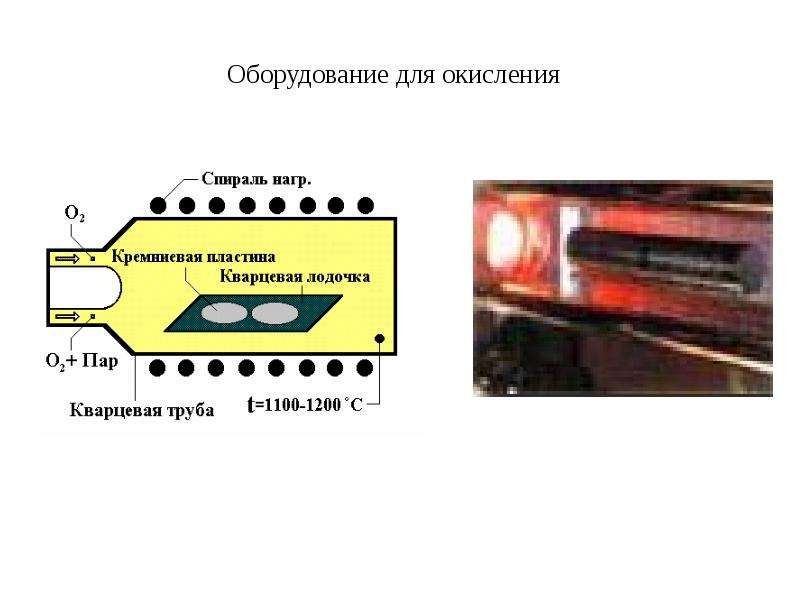

Оборудование для окисления

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

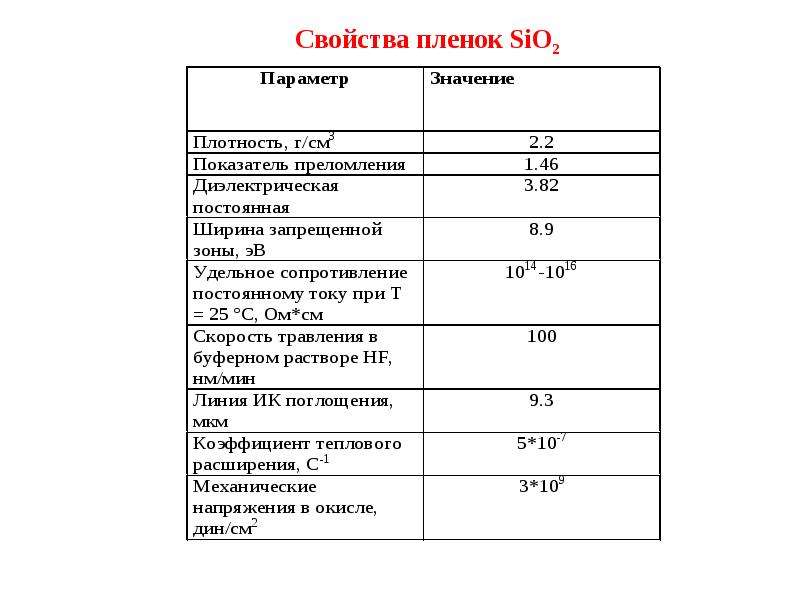

Свойства пленок SiO2

Слайд 59

Описание слайда:

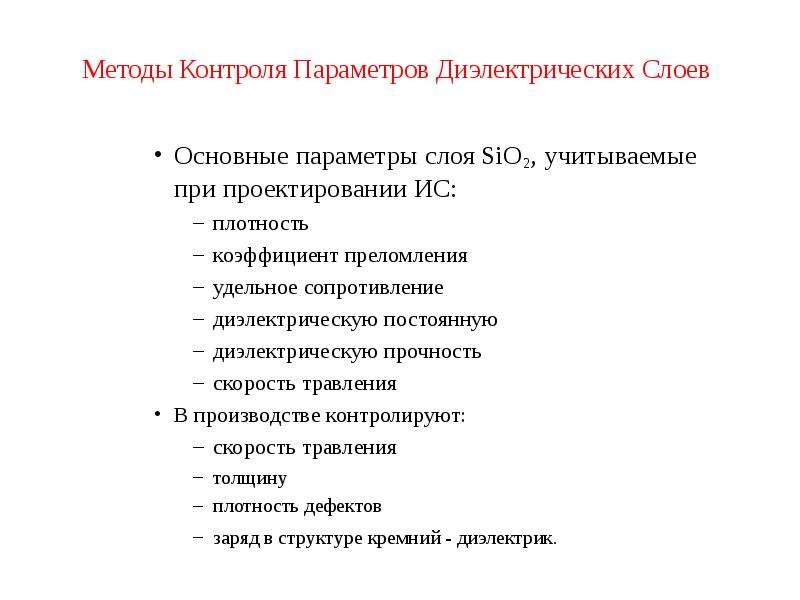

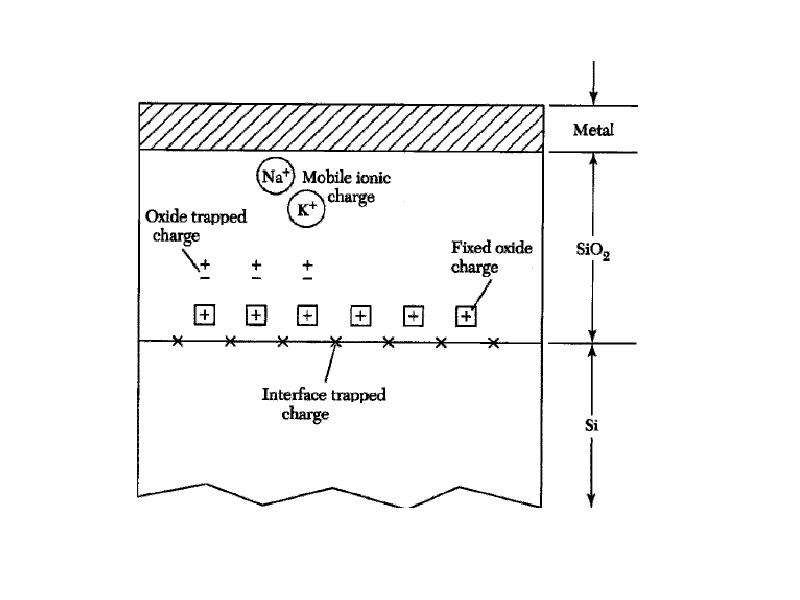

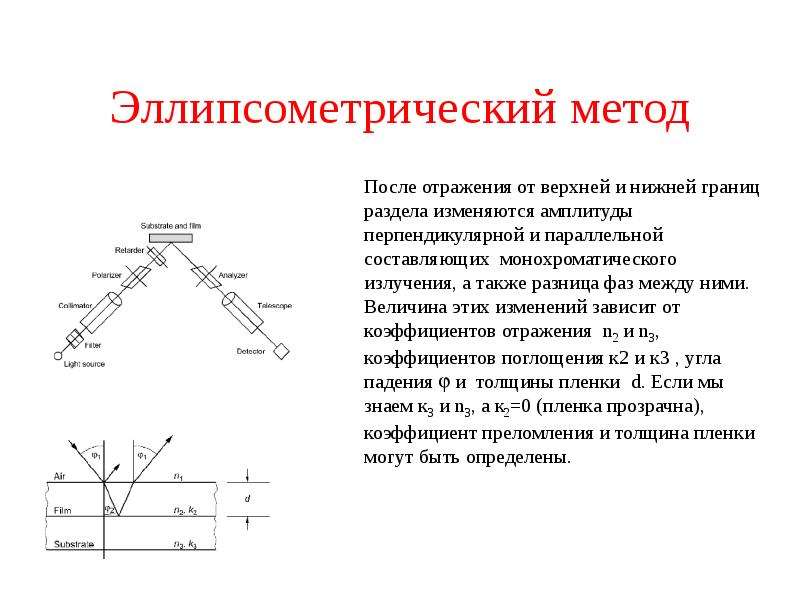

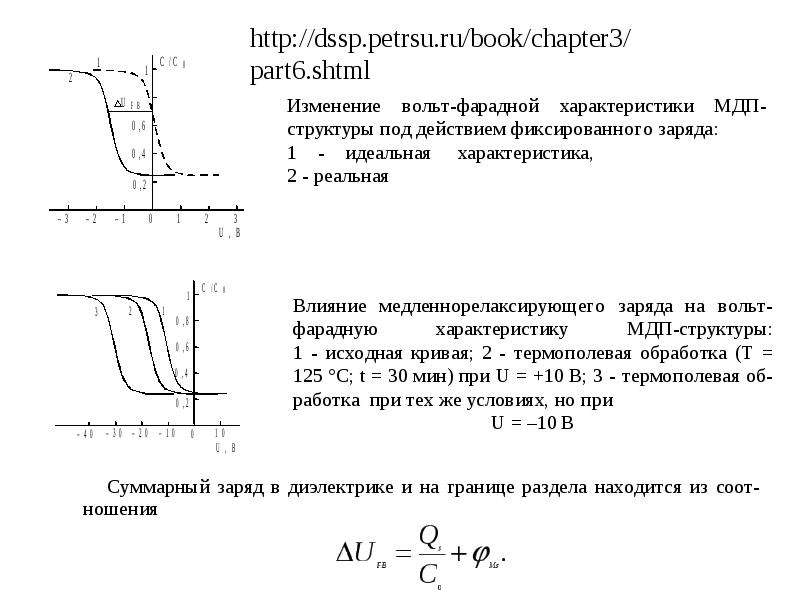

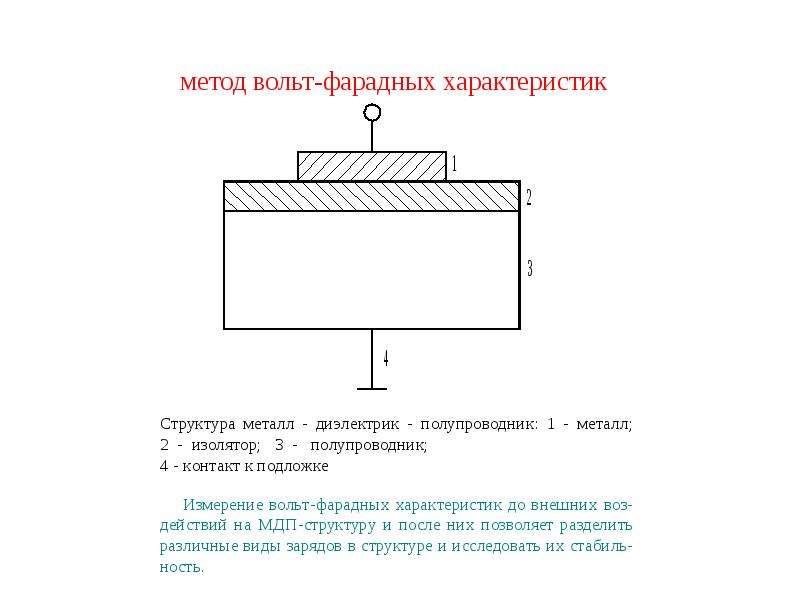

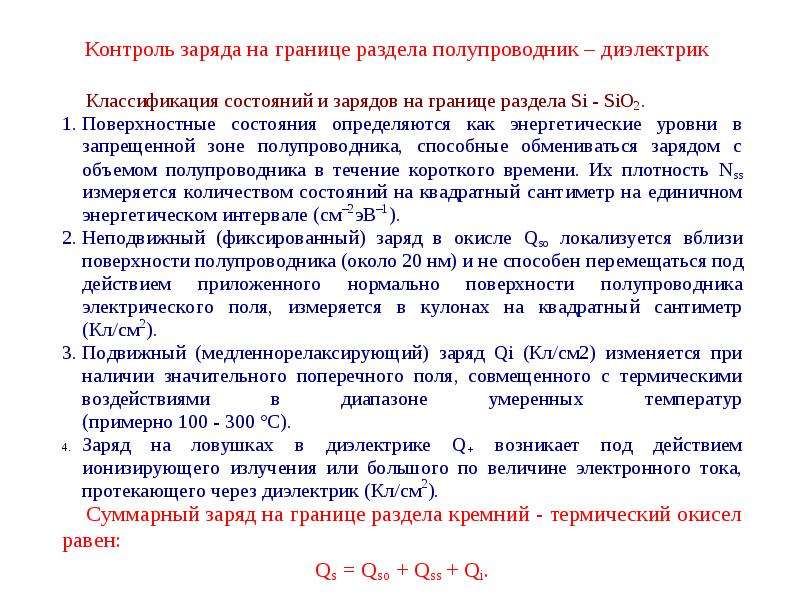

Методы Контроля Параметров Диэлектрических Слоев Основные параметры слоя SiО2, учитываемые при проектировании ИС: плотность коэффициент преломления удельное сопротивление диэлектрическую постоянную диэлектрическую прочность скорость травления В производстве контролируют: скорость травления толщину плотность дефектов заряд в структуре кремний - диэлектрик.

Слайд 60

Описание слайда:

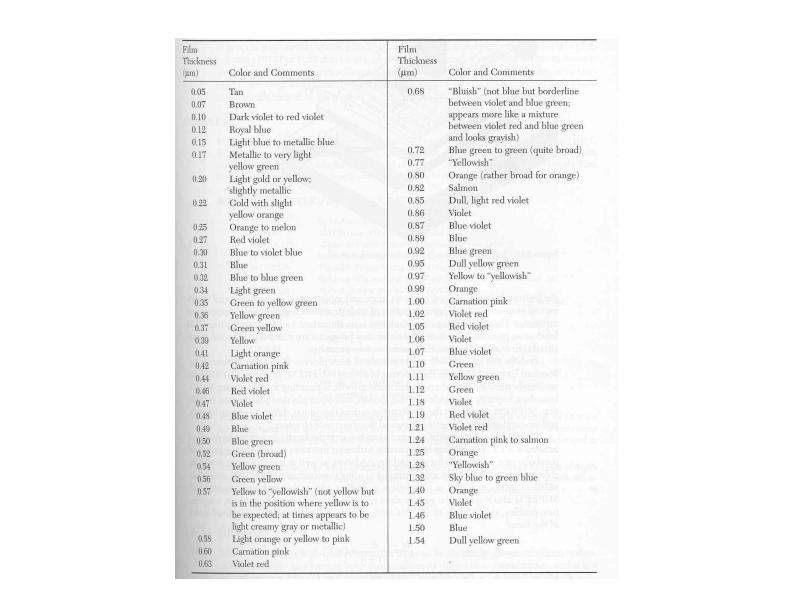

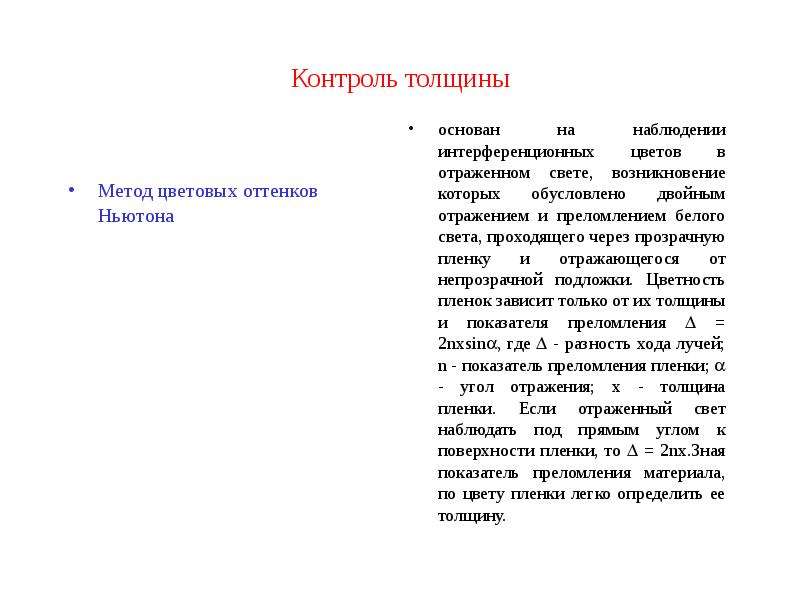

Контроль толщины Метод цветовых оттенков Ньютона

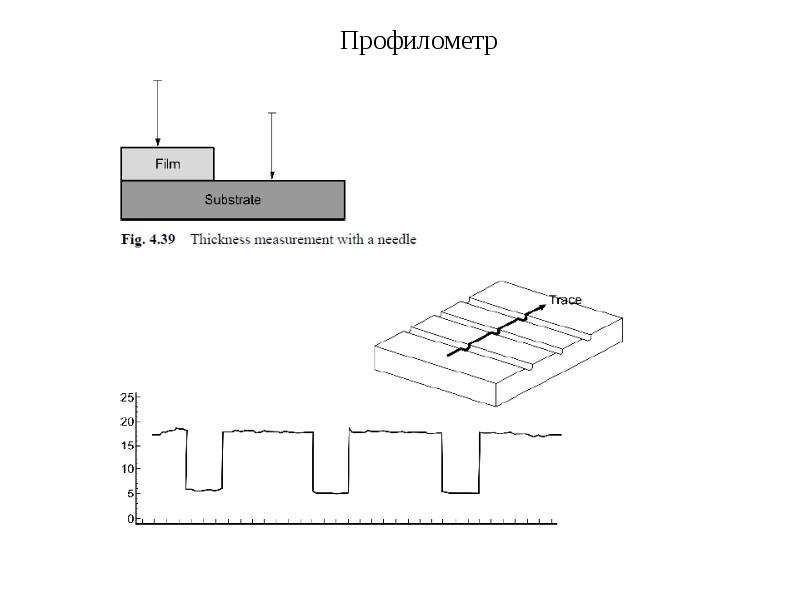

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

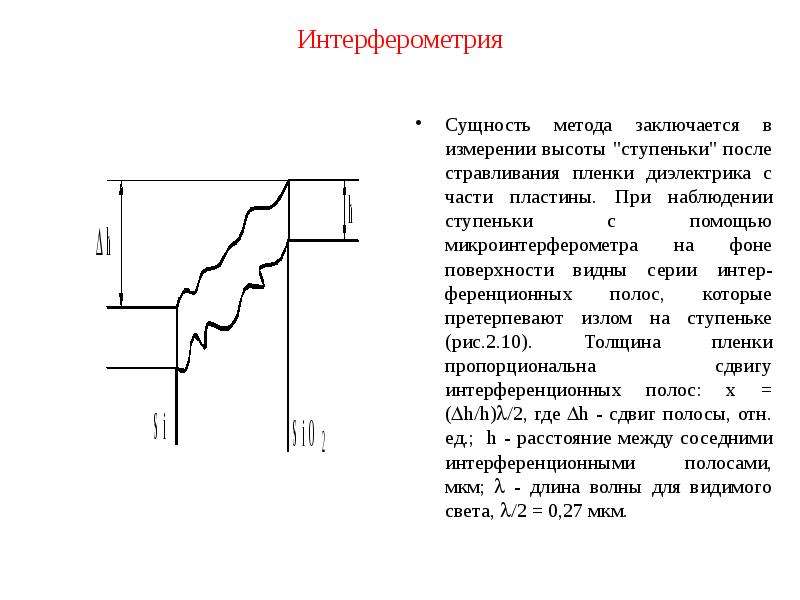

Интерферометрия Сущность метода заключается в измерении высоты "ступеньки" после стравливания пленки диэлектрика с части пластины. При наблюдении ступеньки с помощью микроинтерферометра на фоне поверхности видны серии интер-ференционных полос, которые претерпевают излом на ступеньке (рис.2.10). Толщина пленки пропорциональна сдвигу интерференционных полос: x = (h/h)/2, где h - сдвиг полосы, отн. ед.; h - расстояние между соседними интерференционными полосами, мкм;  - длина волны для видимого света, /2 = 0,27 мкм.
