Слайд 1

Описание слайда:

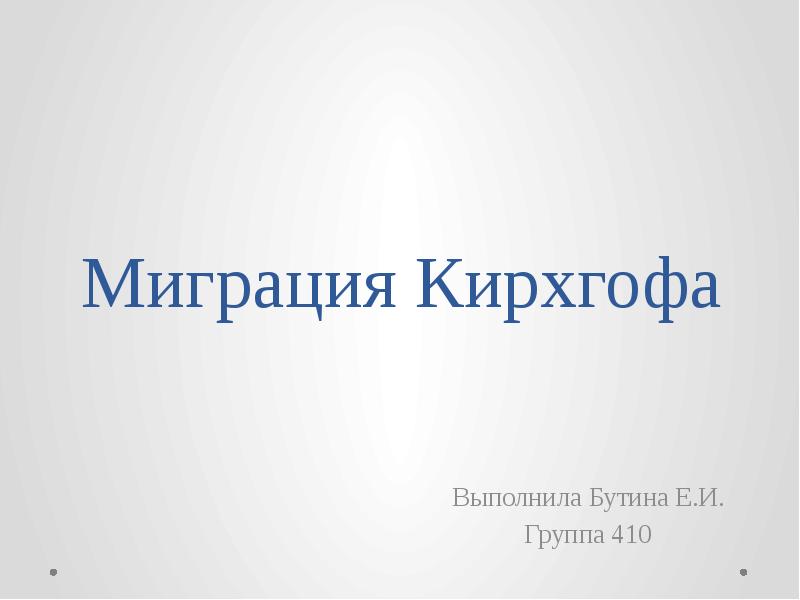

Миграция Кирхгофа Выполнила Бутина Е.И. Группа 410

Слайд 2

Описание слайда:

Что такое миграция и зачем она нужна? Миграция — это перемещение сейсмического сигнала отраженных волн с поверхности в реальное положение отражающих границ или дифрагирующих объектов на глубине, при помощи скорости сейсмических волн.

Слайд 3

Описание слайда:

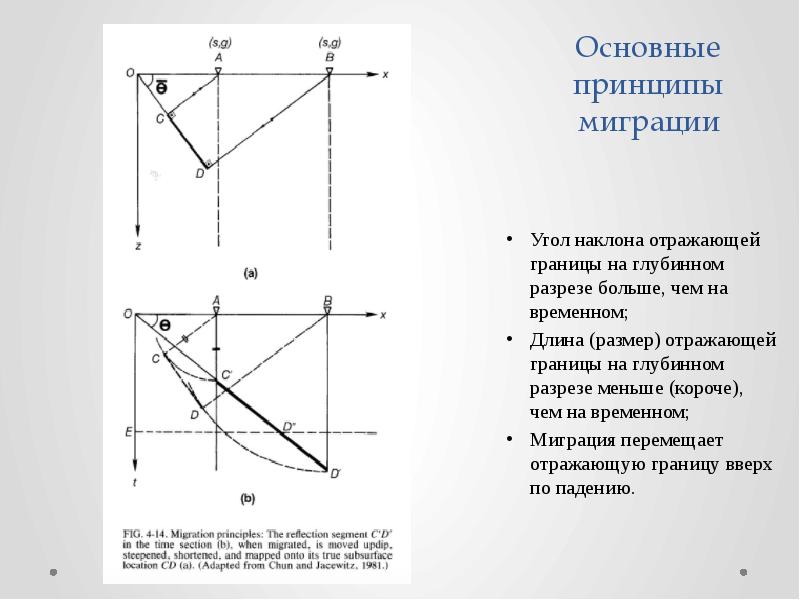

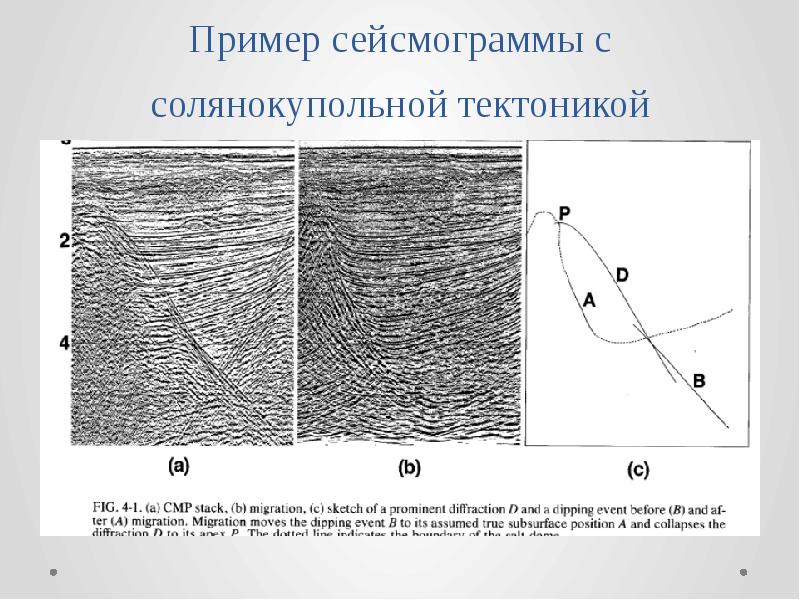

Основные принципы миграции Угол наклона отражающей границы на глубинном разрезе больше, чем на временном; Длина (размер) отражающей границы на глубинном разрезе меньше (короче), чем на временном; Миграция перемещает отражающую границу вверх по падению.

Слайд 4

Описание слайда:

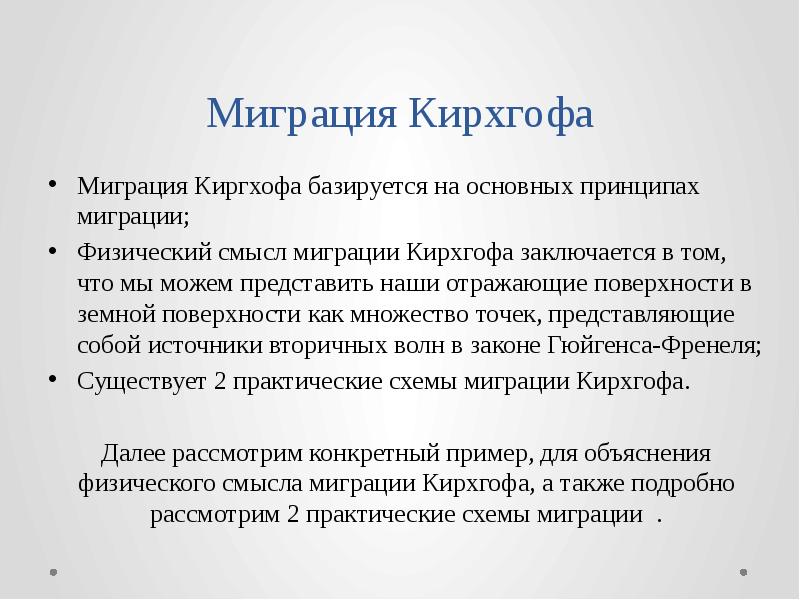

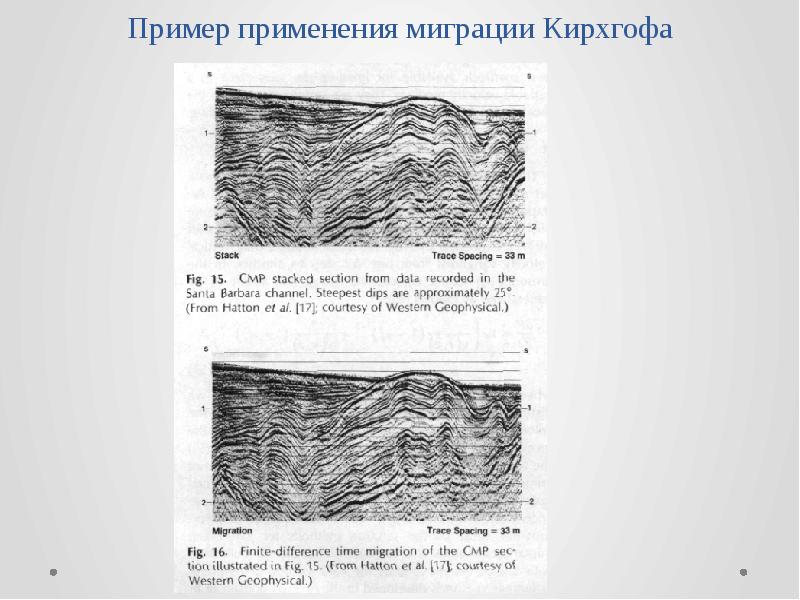

Миграция Кирхгофа Миграция Киргхофа базируется на основных принципах миграции; Физический смысл миграции Кирхгофа заключается в том, что мы можем представить наши отражающие поверхности в земной поверхности как множество точек, представляющие собой источники вторичных волн в законе Гюйгенса-Френеля; Существует 2 практические схемы миграции Кирхгофа. Далее рассмотрим конкретный пример, для объяснения физического смысла миграции Кирхгофа, а также подробно рассмотрим 2 практические схемы миграции .

Слайд 5

Описание слайда:

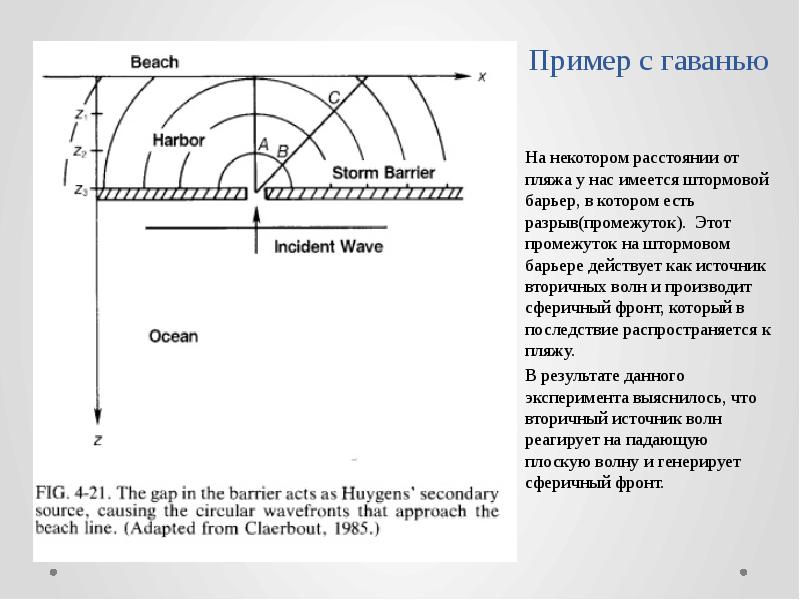

Пример с гаванью На некотором расстоянии от пляжа у нас имеется штормовой барьер, в котором есть разрыв(промежуток). Этот промежуток на штормовом барьере действует как источник вторичных волн и производит сферичный фронт, который в последствие распространяется к пляжу. В результате данного эксперимента выяснилось, что вторичный источник волн реагирует на падающую плоскую волну и генерирует сферичный фронт.

Слайд 6

Описание слайда:

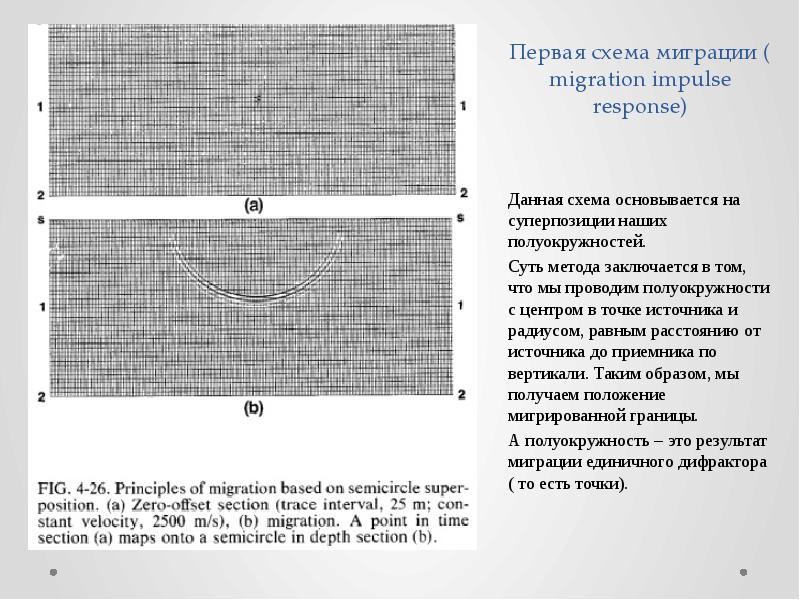

Первая схема миграции ( migration impulse response) Данная схема основывается на суперпозиции наших полуокружностей. Суть метода заключается в том, что мы проводим полуокружности с центром в точке источника и радиусом, равным расстоянию от источника до приемника по вертикали. Таким образом, мы получаем положение мигрированной границы. А полуокружность – это результат миграции единичного дифрактора ( то есть точки).

Слайд 7

$Вторая схема миграции (diffraction summation method) Данный способ основан на прямом суммировании амплитуд вдоль гиперболических кривых. Получается,...$

Описание слайда:

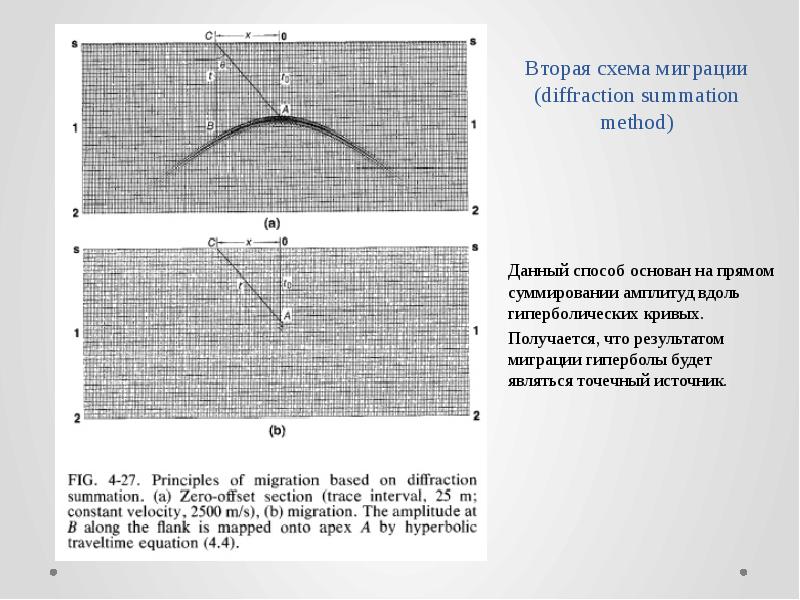

Вторая схема миграции (diffraction summation method) Данный способ основан на прямом суммировании амплитуд вдоль гиперболических кривых. Получается, что результатом миграции гиперболы будет являться точечный источник.

Слайд 8

Описание слайда:

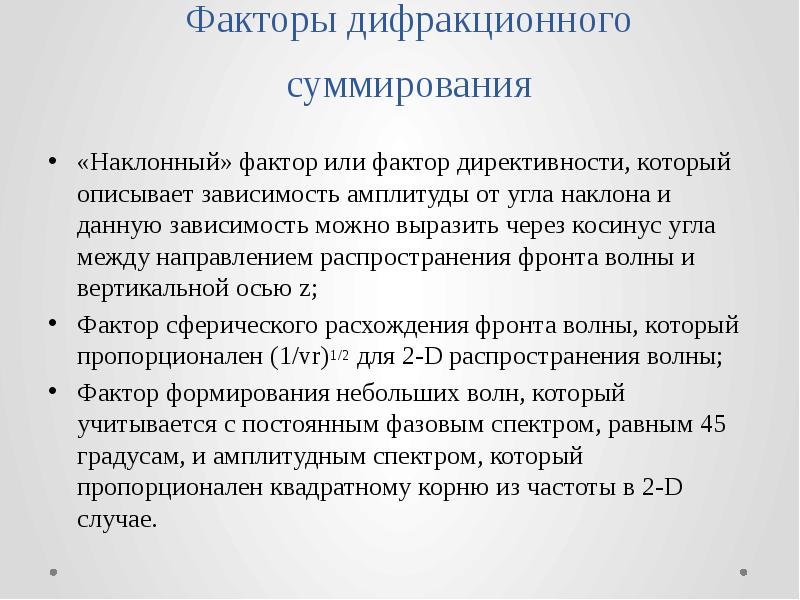

Факторы дифракционного суммирования «Наклонный» фактор или фактор директивности, который описывает зависимость амплитуды от угла наклона и данную зависимость можно выразить через косинус угла между направлением распространения фронта волны и вертикальной осью z; Фактор сферического расхождения фронта волны, который пропорционален (1/vr)1/2 для 2-D распространения волны; Фактор формирования небольших волн, который учитывается с постоянным фазовым спектром, равным 45 градусам, и амплитудным спектром, который пропорционален квадратному корню из частоты в 2-D случае.

Слайд 9

Описание слайда:

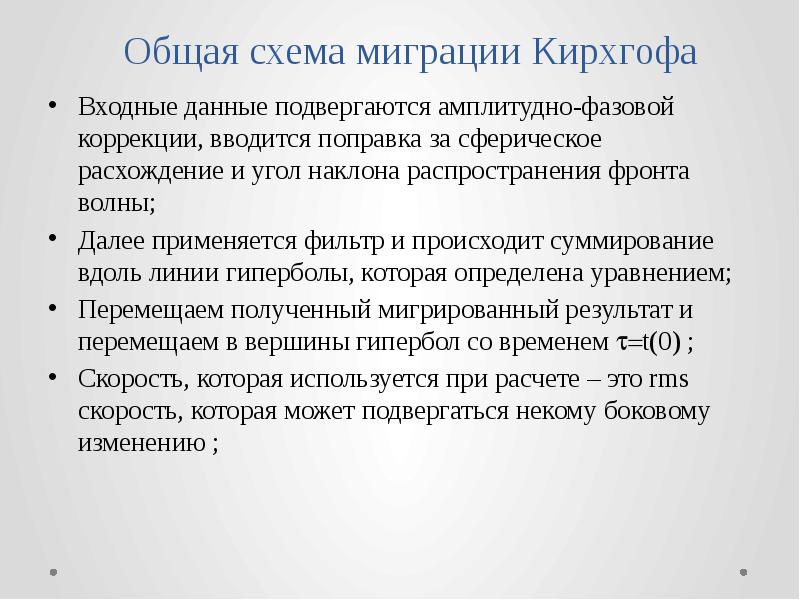

Общая схема миграции Кирхгофа Входные данные подвергаются амплитудно-фазовой коррекции, вводится поправка за сферическое расхождение и угол наклона распространения фронта волны; Далее применяется фильтр и происходит суммирование вдоль линии гиперболы, которая определена уравнением; Перемещаем полученный мигрированный результат и перемещаем в вершины гипербол со временем t=t(0) ; Скорость, которая используется при расчете – это rms скорость, которая может подвергаться некому боковому изменению ;

Слайд 10

Описание слайда:

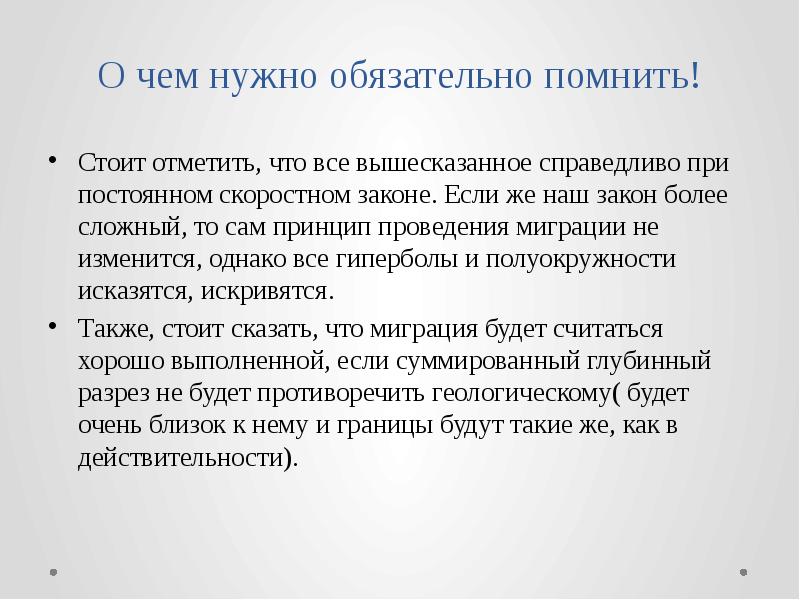

О чем нужно обязательно помнить! Стоит отметить, что все вышесказанное справедливо при постоянном скоростном законе. Если же наш закон более сложный, то сам принцип проведения миграции не изменится, однако все гиперболы и полуокружности исказятся, искривятся. Также, стоит сказать, что миграция будет считаться хорошо выполненной, если суммированный глубинный разрез не будет противоречить геологическому( будет очень близок к нему и границы будут такие же, как в действительности).
