Моделирование химико-технологических процессов

Наука, изучающая способы и процессы переработки сырья в предметы потребления и средства производства, носит название технологии. Для современной технологии характерны две области. Одна состоит в том, что технология изучает массовое производство, масштабы которого достигают огромных размеров; для этой цели строятся крупные высокопроизводительные установки и производственные комплексы.  Технология делится на механическую и химическую. Механическая технология изучает процессы, при которых изменяется форма, внешний вид или физические свойства материалов, а химическая технология рассматривает процессы изменения химического состава и свойств материалов. Исходя из этого, можно дать такое определение: химическая технология — наука о способах и процессах химической переработки сырья.

Химические производства Химические производства можно разделить на две группы; производства неорганических и органических веществ. Промышленность неорганических веществ включает:  1) производства основных химических веществ (кислоты, щелочи, соли, удобрения и др.);  2) производство тонких неорганических продуктов (реактивы, редкие элементы, полупроводники, фармацевтические препараты и др.);  3) электрохимические производства (хлор, щелочи, кислород, водород и др.);  4) металлургия (черная, цветная, металлургия благородных и редких металлов и др.);  5) производство силикатов (стекло, цемент, керамика и др.);  6) производство минеральных красок и пигментов Промышленность органических веществ включает:  1) основной (тяжелый) органический синтез (спирты, кислоты, эфиры, переработка СН4, СО, Н2, С2Н4 и др.);  2) производство полупродуктов и красителей;  3) тонкий органический синтез (фармацевтические препараты, кино-фотореактивы и др.);  4) производство высокомолекулярных веществ (пластические массы, искусственные и синтетические волокна, каучук и др.);  5) переработка горючих материалов (нефти, угля, сланцев и др.);

Принципиальная схема установки гидроочистки нефтяных фракций

Химические реакторы Химический реактор — это основной аппарат любого химического процесса; от его устройства и показателей работы в значительной степени зависит экономическая эффективность всего химического производства.  При выборе конструкции и определении размеров любого реактора необходимо принимать во внимание различные факторы и, прежде всего, располагать данными о скорости протекающих химических реакций, а также о скорости массо- и теплопередачи. Эту зависимость можно выразить в виде уравнения  t = f(X,C,r), где t — время пребывания реагентов в реакторе;  X — степень превращения исходного реагента;  С—начальная концентрация исходного реагента;  г — скорость химической реакции.  Она является математическим описанием модели реактора

Типы химических реакторов Реакторы периодического действия реакторы идеального смешения (РИС) Реакторы непрерывного действия с различными режимами движения среды реакторы идеального вытеснения (РИВ-Н), реакторы идеального смешения (РИС-Н), реакторы промежуточного типа (РПТ-Н).

Классификация реакторов с различными тепловыми режимами При адиабатическом режиме в реакторе отсутствует теплообмен с окружающей средой и тепло химической реакции полностью расходуется на изменение температуры реакционной смеси.  При изотермическом режиме путем подвода или отвода тепла в реакторе поддерживают постоянную температуру в течение всего процесса.  При политропическом режиме температура в реакторе непостоянна, при этом часть тепла может отводиться от реакционной смеси или подводиться к ней.

ХТС нефтеперерабатывающего завода

Комбинированные ХТС и комплексное использование сырья

Глобальная ХТС

Моделирование химических процессов Моделирование — это метод исследования, при котором свойства объекта изучаются не на самом объекте, а на его модели, в которой специально создаются такие же либо аналогичные реальному процессу условия. Различают два вида моделирования: физическое и математическое.  При физическом моделировании процессы в объекте и в модели не отличаются по физической природе, но сами системы различаются, например, размерами.  При математическом моделировании процесс изучается на математической модели, представляющей собой описание на языке математики отдельных сторон процесса. Это описание объединяет опытные факты и устанавливает взаимную связь между параметрами процесса, связь выражается в виде математических уравнений.  Математическое моделирование включает три этапа:  1) составление математической модели;  2) решение математической модели (составление алгоритма);  3) установление адекватности модели изучаемому объекту.

ХИМИКО-ТЕХНОЛОГИЧЕСКАЯ СИСТЕМА Материальный баланс Материальный баланс— это вещественное выражение закона сохранения массы вещества, согласно которому во всякой замкнутой системе масса веществ, вступивших во взаимодействие, равна массе веществ, образовавшихся в результате этого взаимодействия Материальный баланс составляют по уравнению основной суммарной реакции с учетом параллельных и побочных реакций. Он может быть составлен для всех веществ, участвующих в процессе, или только для одного какого-либо вещества. Обычно учитываются не все протекающие реакции и получаемые побочные продукты, а лишь те, которые имеют существенное значение, т.е . Носит приближенный характер.

ХИМИКО-ТЕХНОЛОГИЧЕСКАЯ СИСТЕМА Энергетический баланс В основу энергетического баланса положен закон сохранения энергии, согласно которому количество энергии, введенной в процесс, равно количеству выделяющейся энергии, т. е. приход энергии равен ее расходу.   Тепловой баланс составляют по данным материального баланса с учетом тепловых эффектов химических реакций и физических превращений, протекающих в аппарате, а также с учетом подвода или отвода тепла.

Технологические операторы (элементы) ХТС Технологические операторы: основные: 1 -химического превращения;2 - смешивание; 3 - разделение; 4 - межфазного массообмена; вспомогательные:5 - теплообмена (нагревание или охлаждение); 6 - сжатие или расширение; 7 - изменение агрегатного состояния Элемент – это аппарат, в котором протекает процесс ХТС

Операторная схема Сокращенная операторная схема синтеза аммиака: 1- колонна синтеза;2 - холодильник; 3 - сепаратор; 4 - циркуляционный компрессор; 5 - сепаратор масел; 6 - конденсационная колонна; 7- испаритель аммиака

Графическое описание модели ХТС

Классификация математических моделей по виду переменности процесса Модели с распределенными параметрами описывают основные переменные процессы изменяющиеся во времени и в пространстве Модели с сосредоточенными параметрами описывают переменные процессы, не изменяющиеся во времени, а изменяющиеся только во времени

Классификация математических моделей по характеру режимов процесса Статическая модель включает описание связей между основными переменными процесса в установившихся режимах (в равновесном состоянии без изменения во времени). Динамическая модель включает описание связей между основными переменными процесса во времени при переходе от одного режима к другому. Совокупность статической и динамической моделей с ограничениями и дополнительными условиями называют полной математической моделью процесса.

Классификация параметров математической модели

Результаты моделирования зависят от того, насколько полно отражены различные параметры реального объекта в его математической модели. Результаты моделирования зависят от того, насколько полно отражены различные параметры реального объекта в его математической модели. Таким образом, формально математическое описание представляет собой совокупность зависимостей, связывающих все перечисленные выше классы параметров в единую систему уравнений. Среди этих соотношений могут быть выражения, отражающие общие физические законы.

Исследование химико-технологических процессов (ХТП) методом математического моделирования Химико-технологический процесс (ХТП) – совокупность операций по переработке сырья с целью получения требуемых продуктов. Он может быть реализован как в отдельном аппарате, так и в определенной последовательности аппаратов.

Схема ХТП 1 – адсорбер, 2 – смеситель, 3 – химический реактор, 4 – ректификационная колонна, 5 – конденсатор, 6 – насос

Модели «элементарных» стадий процесса – математическое описание структуры потока; – математическое описание массообмена; – математическое описание теплообмена; – математическое описание химических превращений

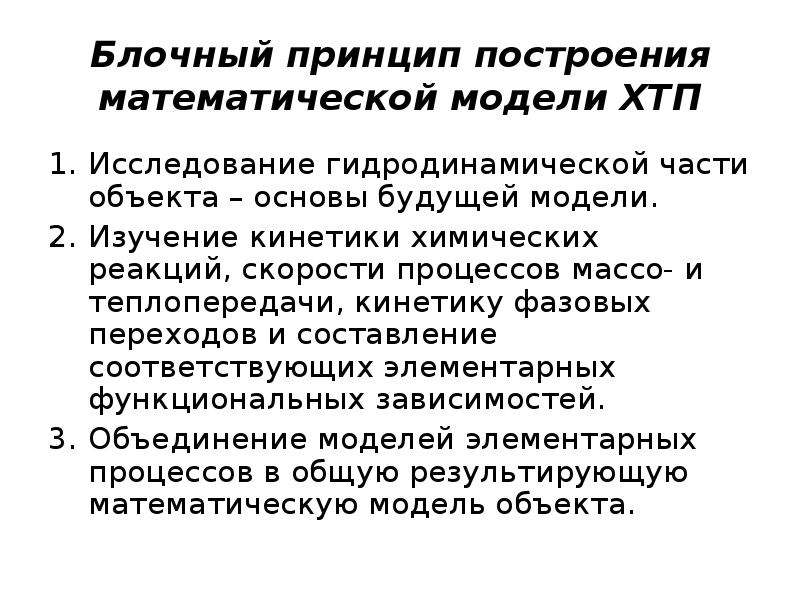

Блочный принцип построения математической модели ХТП Исследование гидродинамической части объекта – основы будущей модели. Изучение кинетики химических реакций, скорости процессов массо- и теплопередачи, кинетику фазовых переходов и составление соответствующих элементарных функциональных зависимостей. Объединение моделей элементарных процессов в общую результирующую математическую модель объекта.

Группы уравнений в составе математической модели ХТП Уравнения баланса масс и энергии, записанные с учетом гидродинамических структур движения потоков. Уравнения элементарных процессов химических реакций: тепло- и массообмена, фазовых превращений и т.п. Теоретические, полуэмпирические соотношения между различными параметрами процесса. Ограничения на параметры процесса.

Классификация уравнений математической модели ХТП конечные алгебраические или трансцендентные уравнения; обыкновенные дифференциальные уравнения; дифференциальные уравнения в частных производных.

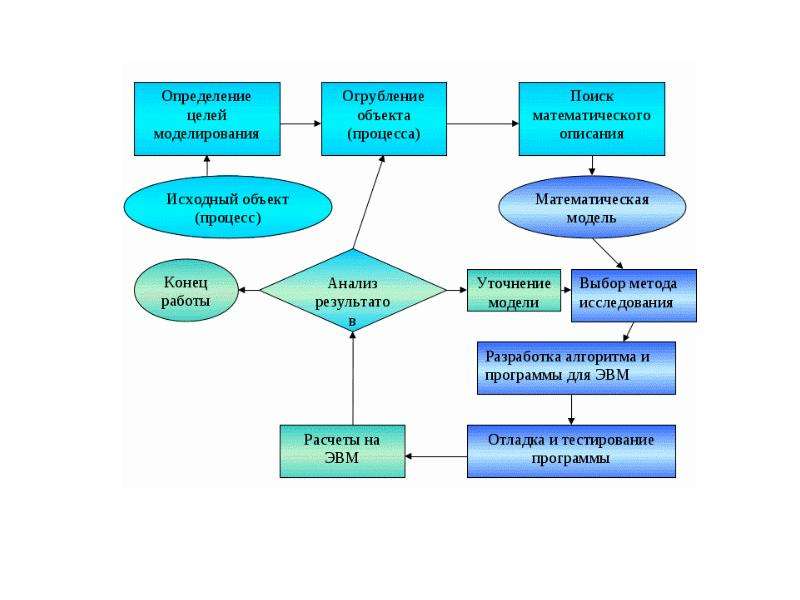

Блок-схема построения математической модели

Применение систем автоматизации инженерных расчетов и модели-рования в нефтегазовой отрасли ‒ геолого-геофизические процессы поиска и разведки; ‒ добыча и подъем нефти и газа; ‒ транспортировка трубопроводным транспортом; ‒ технологические процессы переработки

Наиболее важные преимущества моделирования технологических процессов организация расчетных исследований и причинно-следственного анализа для выбора оптимального варианта технологического процесса, соответствующего постав-ленным целям; нахождение оптимальных режимов работы оборудования для получения желаемой производительности установок и желаемого качества продуктов; оценка влияния изменения характеристик сырья, сбоев в работе и остановки оборудования на безопасность, надежность и рентабельность установки; возможность расчета и проверки параметров системы управления в режиме динамического моделирования; наблюдение за состоянием оборудования; оценка таких дефектов оборудования, как загрязнение теплообменников и захлебывание тарелок ректификационных колонн путем моделирования и мониторинга оборудования реальной установки.

Общие принципы моделирования в нефтяной и газовой промышленности Моделирующие программы ХТП представляют собой универсальную программную оболочку, в которой реализуются три основных режима работы моделирующей программы: ‒ «изображение процесса» – для графического представления технологической схемы производства (рис.1); ‒ «расчеты» – для выполнения вычислений с применением реализованных в виде расчетных модулей алгоритмов решения задач компьютерного моделирования (рис.2); ‒ «диаграмма процесса» – для представления результатов выполненных расчетов в виде таблиц, графиков и диаграмм (рис.3).

Рисунок 1. «Изображение процесса» (HYSYS)

Рисунок 2. «Расчеты» (HYSYS)

Рисунок 3. Графики процесса в ChemCAD

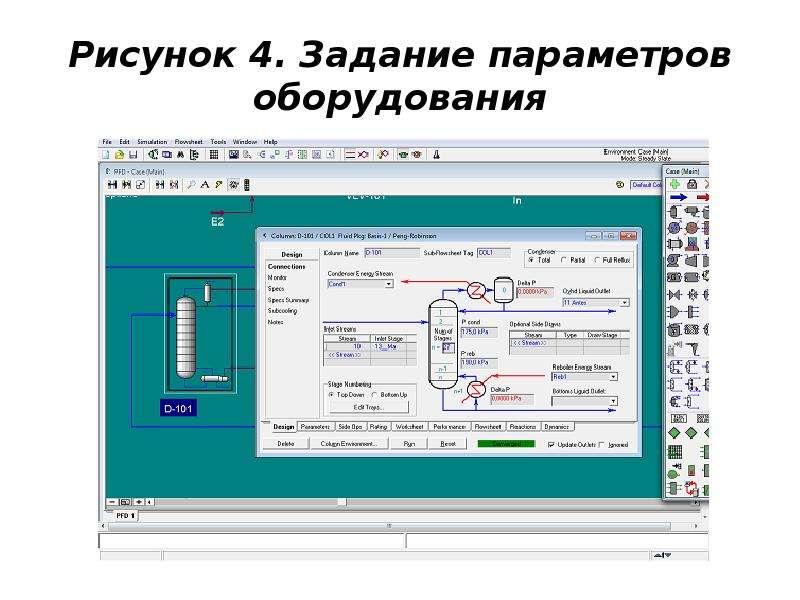

Рисунок 4. Задание параметров оборудования

Требования, предъявляемые к современным программам моделирования (симуляторам) возможность создания пользователем собственного изображения единиц оборудования (аппаратов) технологической схемы; ‒ наличие возможности включения в программный пакет собственных разработок, в частности, алгоритмов расчета физико-химических свойств многокомпонентных смесей и алгоритмов расчета единиц оборудования; ‒ интегрируемость программы с другими программными продуктами, прежде всего, с используемыми для монтажно-технологического проектирования, например, с AutoCAD.

Набор основных подсистем, входящих в системы моделирования ХТП Данные подсистемы обеспечивают решение задачи моделирования химико-технологических процессов: ‒ набор термодинамических данных по чистым компонентам (база данных) и средства, позволяющие выбирать определенные компоненты для описания качественного состава рабочих смесей; ‒ средства представления свойств природных углеводородных смесей, главным образом нефтей и газовых конденсатов, в виде, приемлемом для описания качественного состава рабочих смесей, по данным лабораторного анализа; ‒ различные методы расчета термодинамических свойств, таких как коэффициент фазового равновесия, энтальпия, энтропия, плотность, растворимость газов и твердых веществ в жидкостях и фугитивность (летучесть) паров; ‒ набор моделей для расчета отдельных элементов технологических схем процессов; ‒ средства для формирования технологических схем из отдельных элементов; ‒ средства для расчета технологических схем, состоящих из большого числа элементов, определенным образом соединенных между собой.

Обзор систем моделирования и инженерных расчетов, применяемых в нефтегазовой отрасли Hysim и Hysys. Продукты канадской компании Hyprotech Ltd. Hysim позволяет выполнять статическое моделирование практически всех основных процессов газопереработки, нефтепереработки и нефтехимии. Aspen HYSYS (американская компания Aspen Technologies Inc) представляет собой программный пакет, предназначенный для моделирования в стационарном режиме, проектирования химико-технологических производств, контроля производительности оборудования, оптимизации и бизнес-планирования в области добычи и переработки углеводородов и нефтехимии (Рис.1). Программный пакет CHEMCAD (Рис.2) разработан фирмой ChemStations, Inc. Пакет включает средства статического моделирования основных процессов, основан-ных на фазовых и химических превращениях, а также средства для расчета геометрических раз-меров и конструктивных характеристик основных аппаратов, и оценки стоимости оборудования. Программа разработана для платформы Windows, имеет графический интерфейс.

DESIGN II. Пакет компании WinSim Inc., имеющий все инструменты для полноценного моделирования в газонефтепереработке. Включает набор из 880 компонентов, инструменты синтеза наборов по данным анализа ASTM-D86/1160, TBP, содержит 50 методов термодинамических расчетов, 900 компонентов базы данных. Имеет интерфейсы Visual Basic, тесно интегрирован с Microsoft Excel. DESIGN II. Пакет компании WinSim Inc., имеющий все инструменты для полноценного моделирования в газонефтепереработке. Включает набор из 880 компонентов, инструменты синтеза наборов по данным анализа ASTM-D86/1160, TBP, содержит 50 методов термодинамических расчетов, 900 компонентов базы данных. Имеет интерфейсы Visual Basic, тесно интегрирован с Microsoft Excel. Pro II и ProVision. Эти широко известные и применяемые в нефтегазовой отрасли России программные продукты разработаны американской фирмой Simulation Sciences, Inc. Практически, в Pro II / ProVision заложены возможности моделирования почти всех химических и нефтехимических производств. Также имеются широкие возможности для работы с растворами электролитов. Имеется возможность проведения гидравлических расчетов сепарационного оборудования, реакторов, насадочных и тарельчатых ректификационных колонн. В настоящий момент он является частью пакета Process Engineering Suite (PES) ‒ пакета для технического проектирования технологического процесса. Фирма также имеет инструмент оптимизации технологических процессов Connoisseur и пакет он-лайн контроля производительности (ROMeo Online Perfomance Suite) ROMeo.

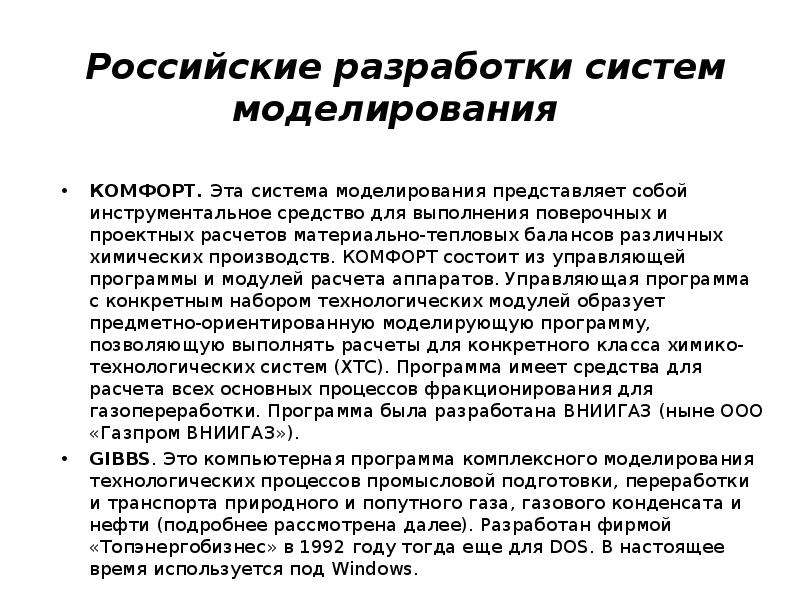

Российские разработки систем моделирования КОМФОРТ. Эта система моделирования представляет собой инструментальное средство для выполнения поверочных и проектных расчетов материально-тепловых балансов различных химических производств. КОМФОРТ состоит из управляющей программы и модулей расчета аппаратов. Управляющая программа с конкретным набором технологических модулей образует предметно-ориентированную моделирующую программу, позволяющую выполнять расчеты для конкретного класса химико-технологических систем (ХТС). Программа имеет средства для расчета всех основных процессов фракционирования для газопереработки. Программа была разработана ВНИИГАЗ (ныне ООО «Газпром ВНИИГАЗ»). GIBBS. Это компьютерная программа комплексного моделирования технологических процессов промысловой подготовки, переработки и транспорта природного и попутного газа, газового конденсата и нефти (подробнее рассмотрена далее). Разработан фирмой «Топэнергобизнес» в 1992 году тогда еще для DOS. В настоящее время используется под Windows.

Рисунок 1. Модель в Aspen Hysys

Рисунок 2. CHEMCAD (модуль СС-DYNAMICS)

Пакет программ AspenONE Aspen HYSYS Aspen HYSYS представляет собой программный пакет, предназначенный для моделирования в стационарном режиме, проектирования химико-технологических производств, контроля производительности оборудования, оптимизации и бизнес-планирования в области добычи и переработки углеводородов и нефтехимии. Программа с одинаковым успехом работает в проектных и инжиниринговых фирмах, в ПКО заводов, в научно-исследовательских институтах и на заводских установках На сегодняшний день инженеры и технологи используют HYSYS как средство построения стационарных моделей при проектировании технологических процессов, для мониторинга состояния оборудования и выявления неисправностей, для оптимизации технологических режимов, бизнес – планирования и управления активами.

HYSYS имеет следующие встроенные модули Модуль HYSYS Data Rec позволяет согласовывать данные модели и реальной установки для контроля рабочих характеристик оборудования и on-line оптимизации. ‒ HYSYS OLI Interface − интерфейс к программе расчета растворов электролитов, разработанной компанией OLI Systems Inc. Добавление данного модуля позволяет расширить базу данных по термодинамическим свойствам, включив в нее свойства более 3000 органических и неорганических электролитов. ‒ Модуль HYSYS Optimizer работает на основе метода последовательного квадратичного программирования (SQP). SQP метод является одним из самых современных и эффективных методов оптимизации. Он применяется как для оптимизации в стационарном режиме при проектировании (off-line оптимизация), так и для оптимизации работы реальной установки (on-line оптимизация).

Дополнительные модули HYSYS Aspen HYSYS Dynamics – моделирование в динамическом режиме; Aspen HYSYS Crude – расчет потоков нефти, колонн АВТ; Aspen HYSYS Amines –расчет процессов аминовой очистки; Aspen HYSYS Pipeline Hydraulics - OLGAS 2-Phase – расчет магистральных трубопроводов; Aspen HYSYS Pipeline Hydraulics - PIPESYS – расчет магистральных трубопроводов; Aspen HYSYS Upstream – расчет процессов добычи нефти; Aspen HYSYS Petroleum Refining – расчет основных установок, применяемых в нефтепереработке.

Aspen HYSYS Petroleum Refining Aspen HYSYS Petroleum Refining позволяет предприятиям оптимизировать производительность в масштабе всего предприятия, за счет использования комплексного моделирования всех технологических объектов (всего завода). Aspen HYSYS Petroleum Refining обеспечивает целостный взгляд на перспективы развития НПЗ через последовательное использование и широкое применение моделей внутри предприятия. Программа тщательно обрабатывает взаимозависимости установок (рис.3) и тем самым обеспечивает специалистов данными для принятия решений, поддерживая их совместную работу и обмен данными.

Рисунок 3. Комплексная модель в Aspen HYSYS Petroleum Refining

Специфические модели НПЗ Aspen HYSYS Petroleum Refining модели реакторов; каталитический крекинг (рис.4); каталитический риформинг (рис.5); Гидрокрекинг (рис.6); гидроочистка; быстрые в расчете модели ректификационных колонн; оптимизация смешивания; специализированные средства для анализа работы технологических объектов.

Рисунок 4. Моделирование выбора катализатора в Aspen HYSYS CatCracker

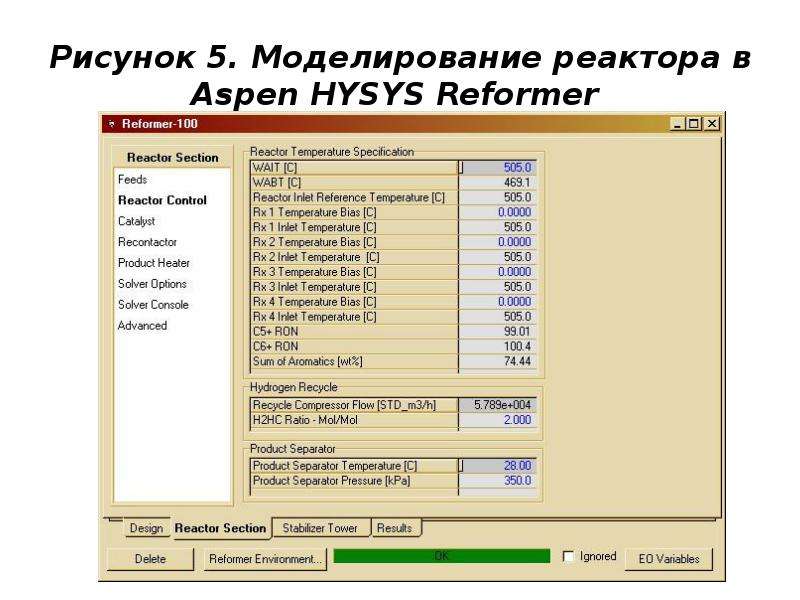

Рисунок 5. Моделирование реактора в Aspen HYSYS Reformer

Рисунок 6. Моделирование установки гидрокрекинга в Aspen HYSYS Hydrocracker

Рисунок 7. Проектирование факельной системы в Aspen Flare System Analyzer

Рисунок 8. Расчет кожухотрубного теплообменника в Aspen Shell & Tube Exchanger
