Слайд 1

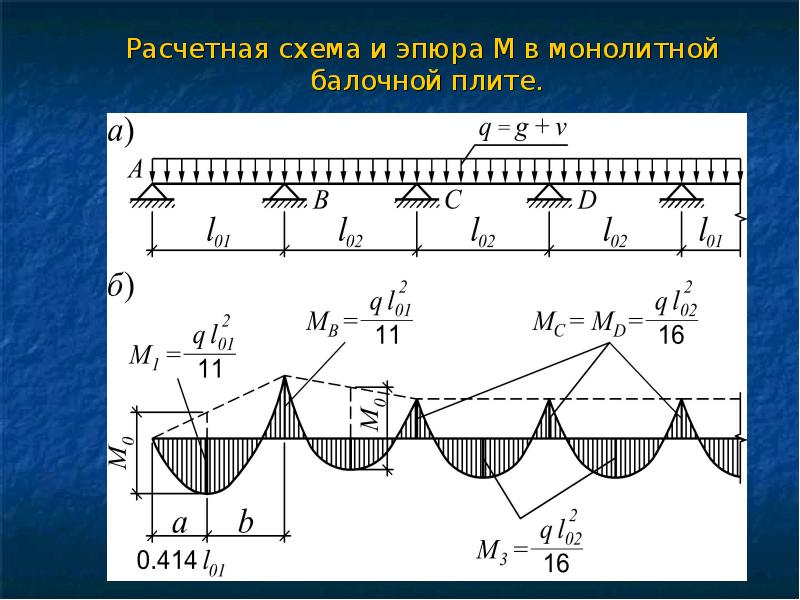

Расчетная схема и эпюра М в монолитной балочной плите.
Описание слайда:
Расчетная схема и эпюра М в монолитной балочной плите.

Слайд 2

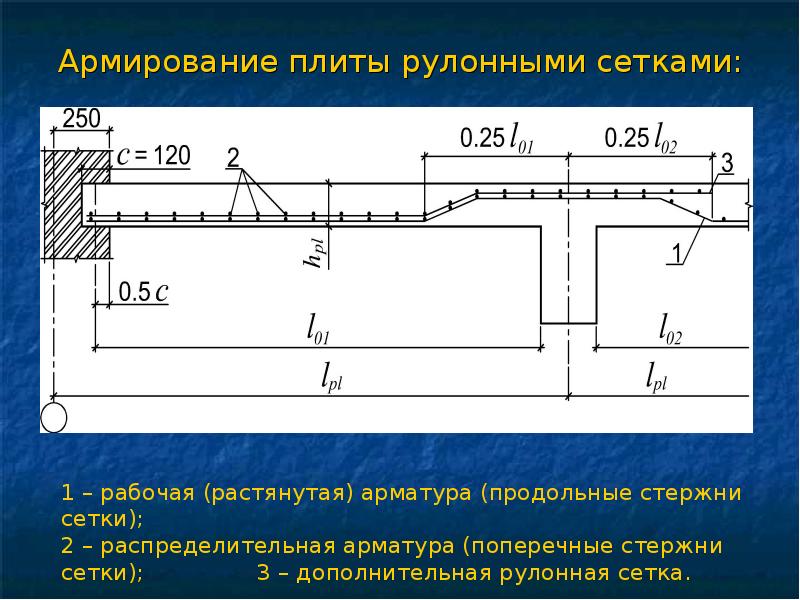

Армирование плиты рулонными сетками:
Описание слайда:
Армирование плиты рулонными сетками:

Слайд 3


Армирование плиты плоскими сварными сетками:
Описание слайда:
Армирование плиты плоскими сварными сетками:

Слайд 4

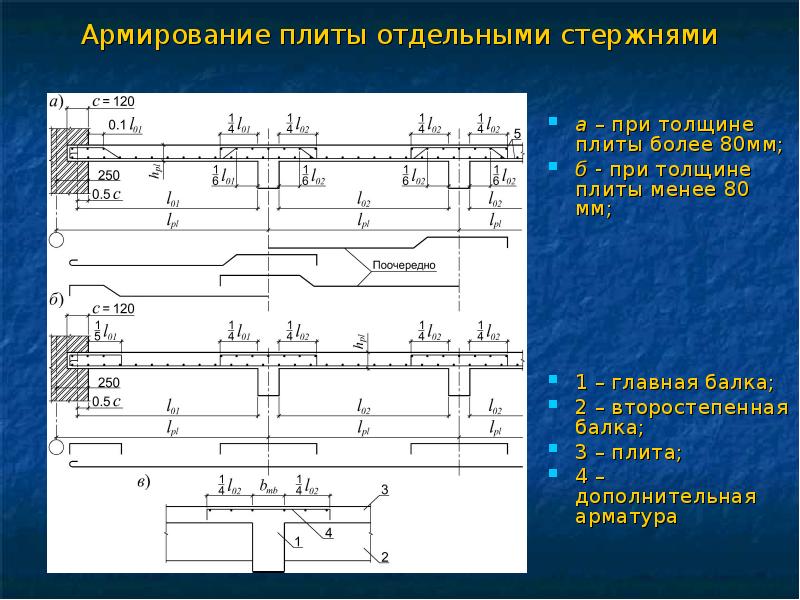

Армирование плиты отдельными стержнями а – при толщине плиты более 80мм; б - при толщине плиты менее 80 мм; 1 – главная балка; 2 – второстепенная...
Описание слайда:
Армирование плиты отдельными стержнями а – при толщине плиты более 80мм; б - при толщине плиты менее 80 мм; 1 – главная балка; 2 – второстепенная балка; 3 – плита; 4 – дополнительная арматура
