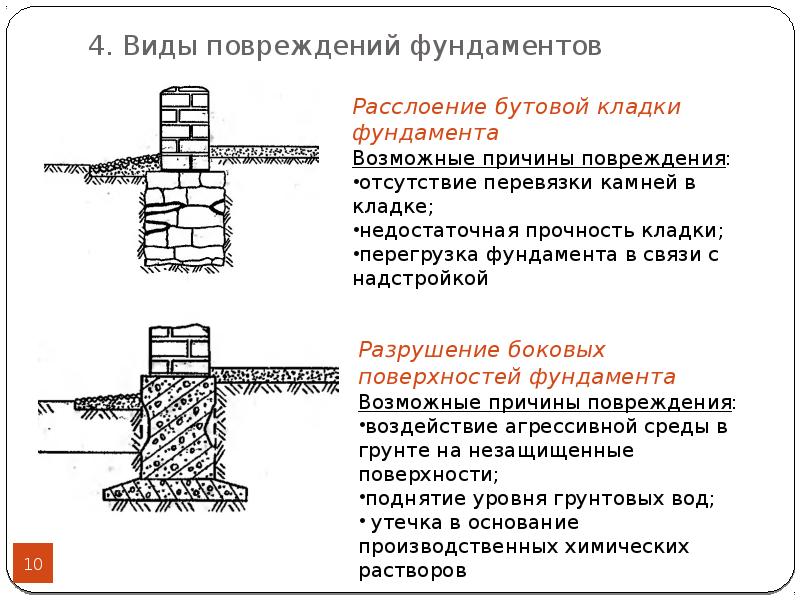

Надежность оснований и фундаментов, слайд №10

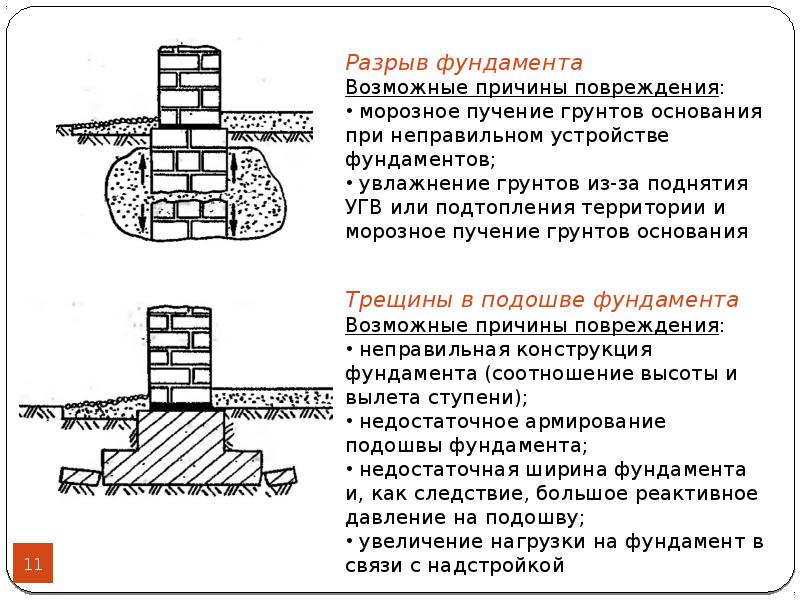

Надежность оснований и фундаментов, слайд №11

Надежность оснований и фундаментов, слайд №12

Надежность оснований и фундаментов, слайд №13

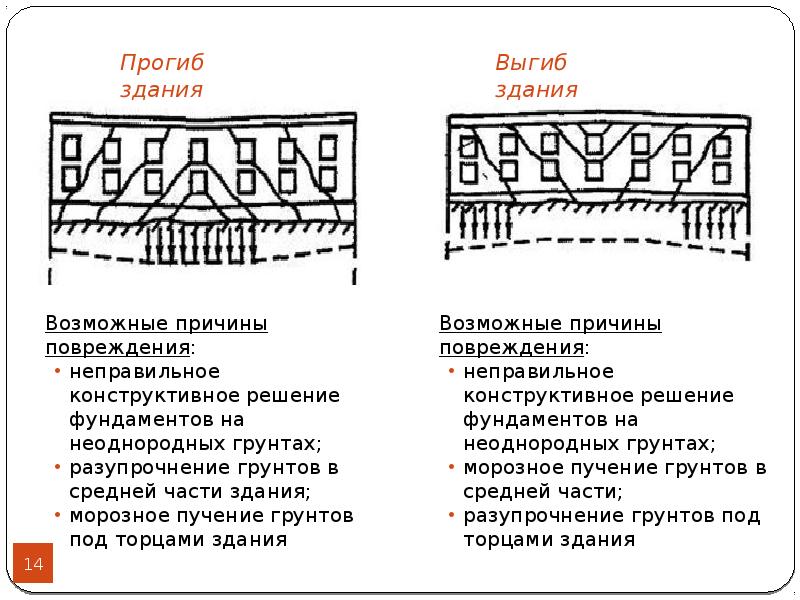

Надежность оснований и фундаментов, слайд №14

Надежность оснований и фундаментов, слайд №15

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Надежность оснований и фундаментов. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

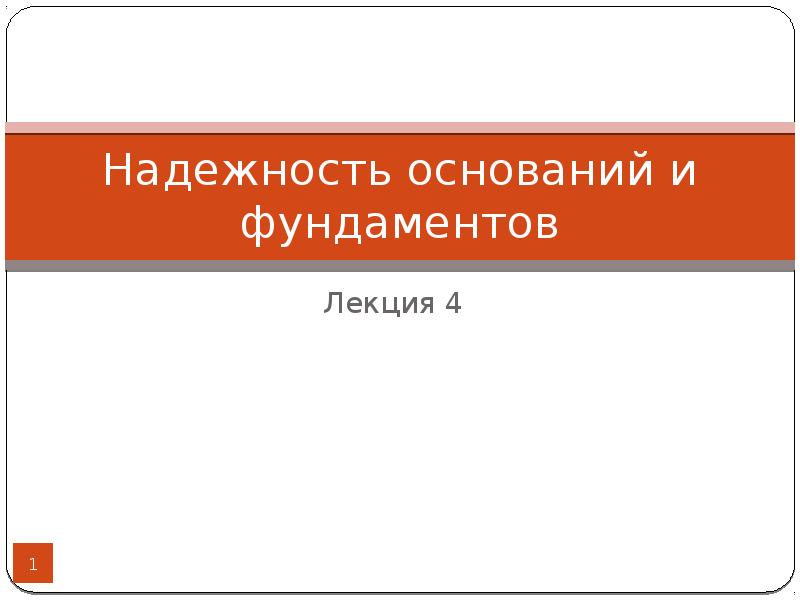

Надежность оснований и фундаментов Лекция 4

Слайд 2

Описание слайда:

1. Виды фундаментов и оснований Фундамент – подземная часть здания, передающая нагрузки от надземной части здания на грунт основания. Основание – несущий слой грунта, воспринимающий нагрузки от здания. При оценке надежности оснований и фундаментов рассматривается единая система «фундамент-основание».

Слайд 3

Описание слайда:

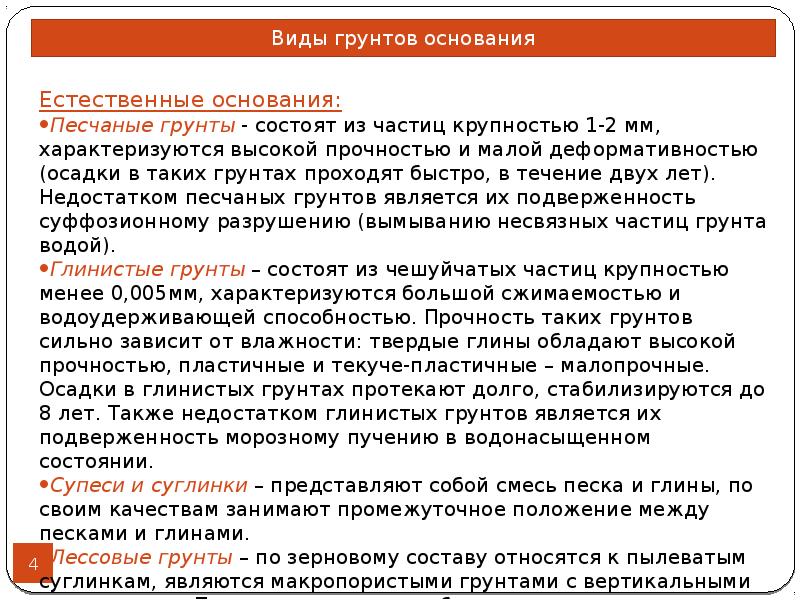

Слайд 4

Описание слайда:

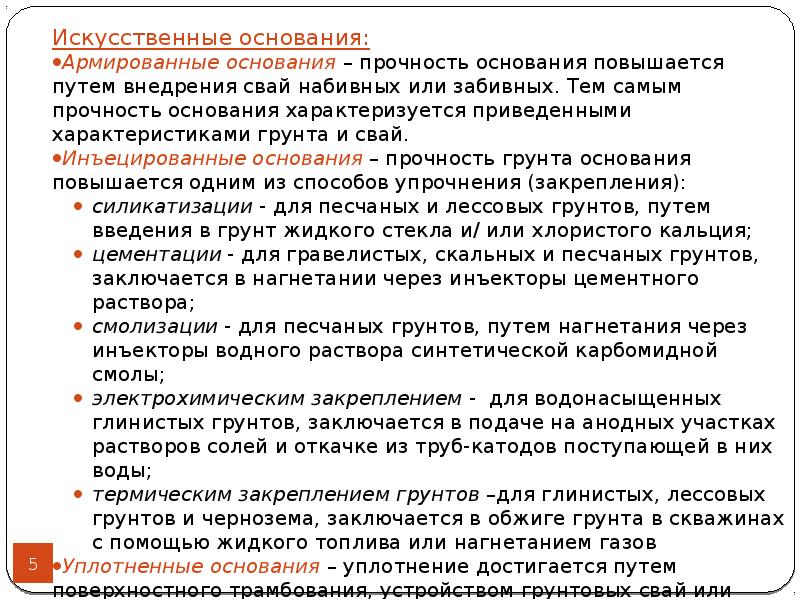

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

2. Требования к фундаментам и основаниям Прочность - относительно системы «фундамент-основание» прочность обеспечивается условием, когда нагрузка на фундамент не превышает расчетного сопротивления грунта основания. q ≤ R

Слайд 7

Описание слайда:

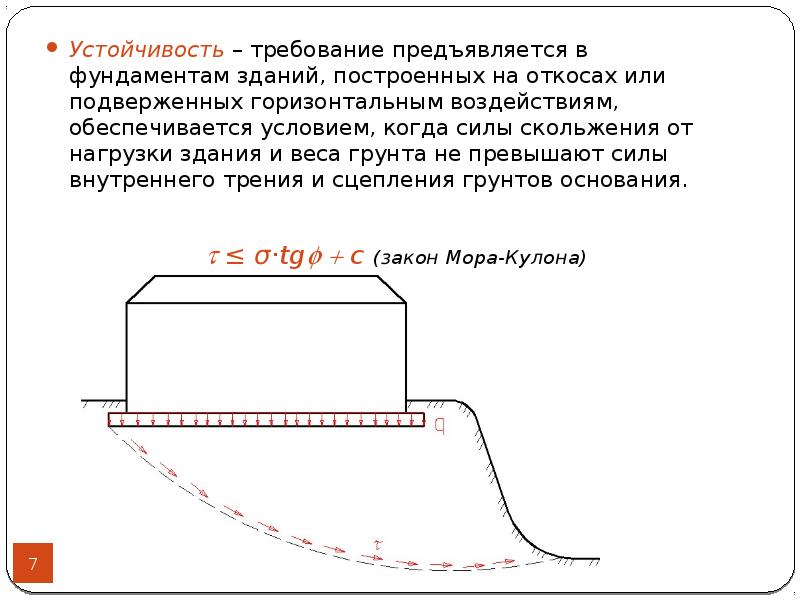

Устойчивость – требование предъявляется в фундаментам зданий, построенных на откосах или подверженных горизонтальным воздействиям, обеспечивается условием, когда силы скольжения от нагрузки здания и веса грунта не превышают силы внутреннего трения и сцепления грунтов основания. Устойчивость – требование предъявляется в фундаментам зданий, построенных на откосах или подверженных горизонтальным воздействиям, обеспечивается условием, когда силы скольжения от нагрузки здания и веса грунта не превышают силы внутреннего трения и сцепления грунтов основания.  ≤ σ·tg  c (закон Мора-Кулона)

Слайд 8

Описание слайда:

Деформации - характеризуются величинами, при которых обеспечивается целостность надземной части здания. Деформации - характеризуются величинами, при которых обеспечивается целостность надземной части здания. Предельные деформации основания в соответствии со СНиП 2.02.01-83. Основания зданий и сооружений следующие: крен iu=0,005 абсолютная осадка smax,u=8-12 см; средняя осадка šu= si/n=10 см; относительная разность осадок (s/L)u=0,002-0,004

Слайд 9

Описание слайда:

3. Классификация деформаций оснований Осадки - деформации, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственного веса грунта, не сопровождающиеся коренным изменением его структуры. Просадки - деформации, происходящие в результате уплотнения грунта под воздействием как внешних нагрузок и собственного веса грунта, так и дополнительных факторов, таких, как, например, замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т.п. Подъемы и осадки - деформации, связанные с изменением объема некоторых грунтов при изменении их влажности или воздействии химических веществ (набухание и усадка) и при замерзании воды и оттаивании льда в порах грунта (морозное пучение и оттаивание грунта). Оседания - деформации земной поверхности, вызываемые разработкой полезных ископаемых, изменением гидрогеологических условий, понижением уровня подземных вод, карстово-суффозионными процессами и т.п. Горизонтальные перемещения - деформации, связанные с действием горизонтальных нагрузок на основание (фундаменты распорных систем, подпорные стены и т.д.) или со значительными вертикальными перемещениями поверхности при оседаниях, просадках грунтов от собственного веса и т.п. Провалы - деформации земной поверхности с нарушением сплошности грунтов, образующиеся вследствие обрушения толщи грунтов над карстовыми полостями или горными выработками.
