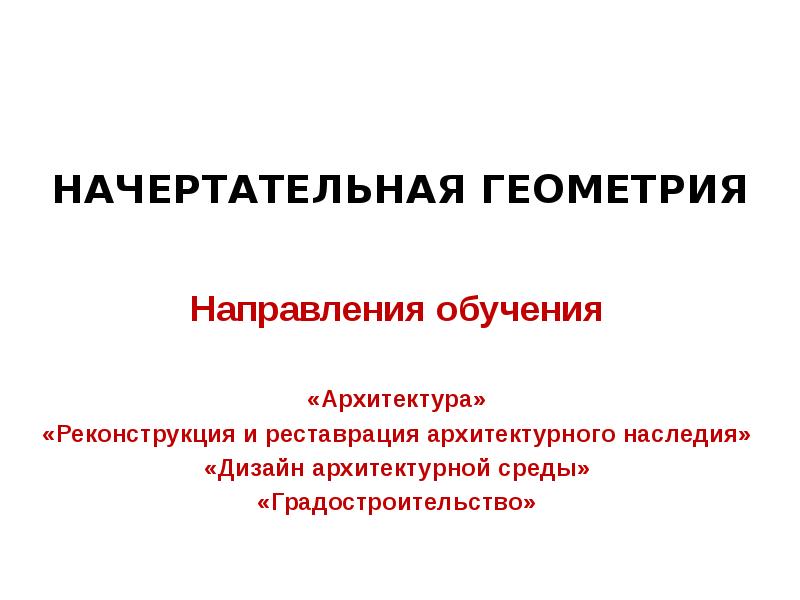

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Направления обучения «Архитектура» «Реконструкция и реставрация архитектурного наследия» «Дизайн архитектурной среды» «Градостроительство»

Слайд 2

Описание слайда:

Лекция 6

Слайд 3

Описание слайда:

Наглядные изображения

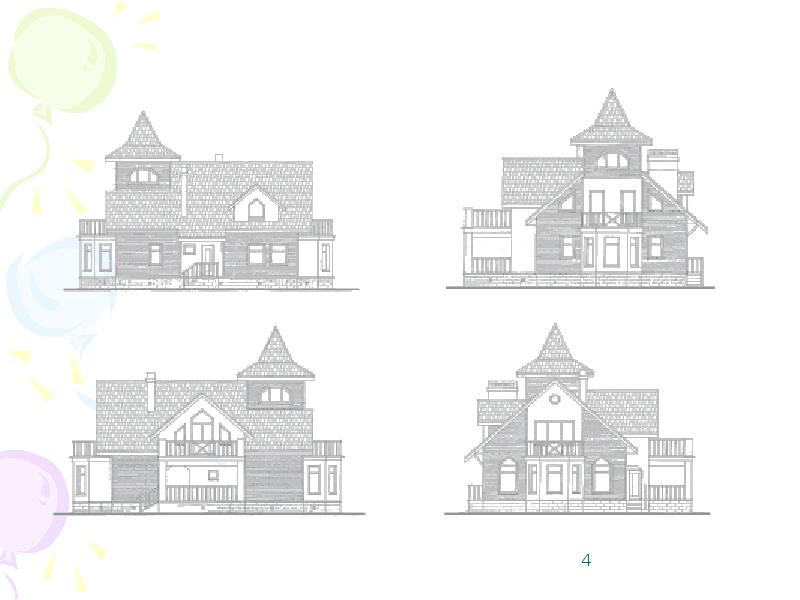

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Аксонометрические проекции

Слайд 8

Описание слайда:

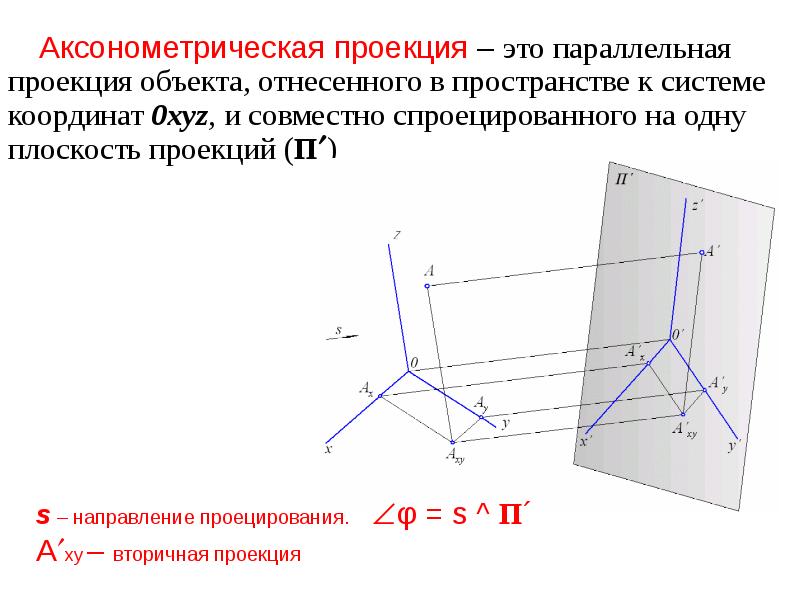

Аксонометрическая проекция – это параллельная проекция объекта, отнесенного в пространстве к системе координат 0xyz, и совместно спроецированного на одну плоскость проекций (П) Аксонометрическая проекция – это параллельная проекция объекта, отнесенного в пространстве к системе координат 0xyz, и совместно спроецированного на одну плоскость проекций (П)

Слайд 9

Описание слайда:

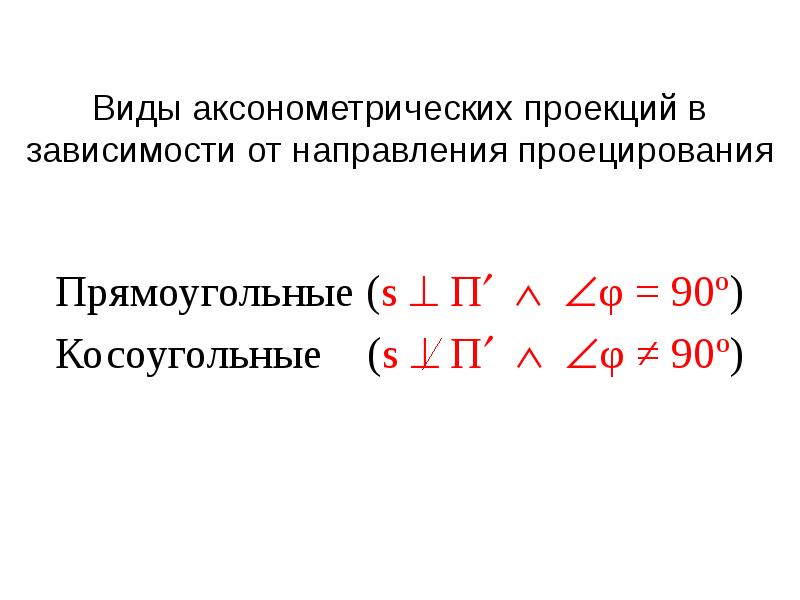

Виды аксонометрических проекций в зависимости от направления проецирования Прямоугольные (s  П  φ = 90º) Косоугольные (s  П  φ ≠ 90º)

Слайд 10

Описание слайда:

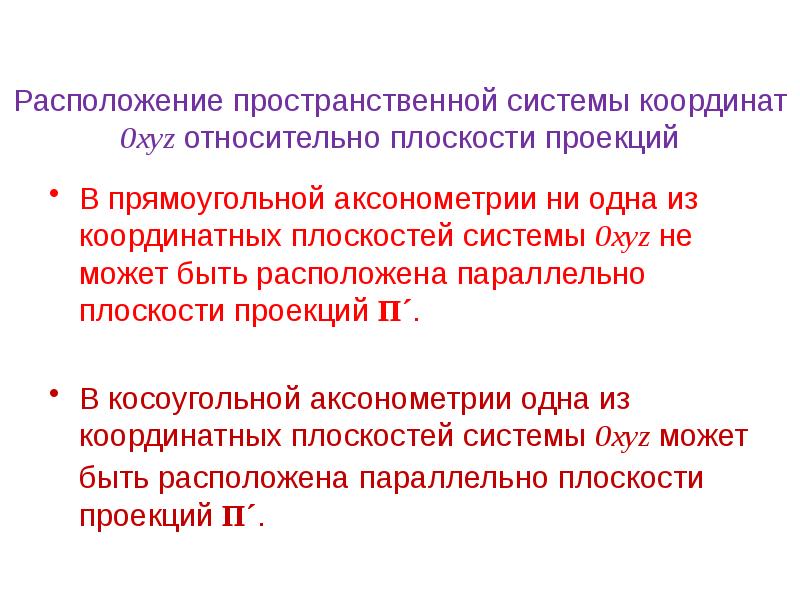

Расположение пространственной системы координат 0xyz относительно плоскости проекций В прямоугольной аксонометрии ни одна из координатных плоскостей системы 0xyz не может быть расположена параллельно плоскости проекций П´. В косоугольной аксонометрии одна из координатных плоскостей системы 0xyz может быть расположена параллельно плоскости проекций П´.

Слайд 11

Описание слайда:

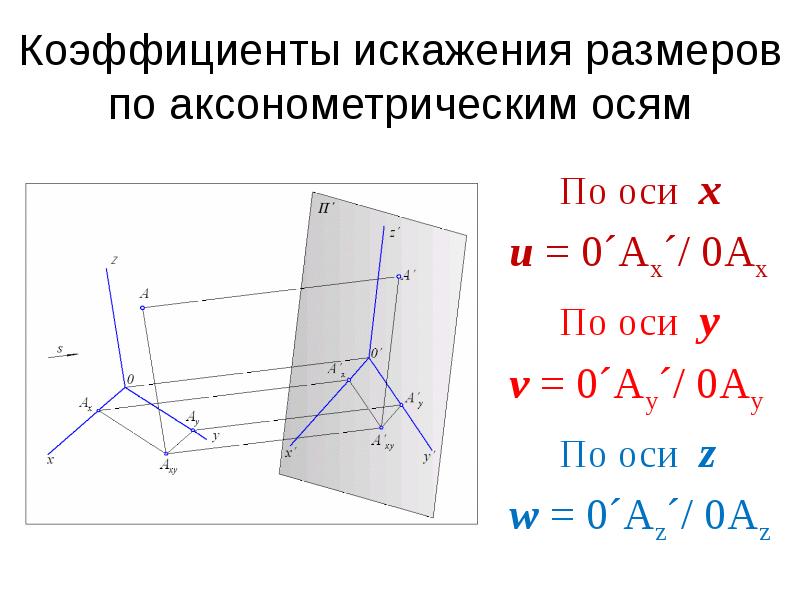

Коэффициенты искажения размеров по аксонометрическим осям По оси x u = 0´Ax´/ 0Ax По оси y v = 0´Ay´/ 0Ay По оси z w = 0´Az´/ 0Az

Слайд 12

Описание слайда:

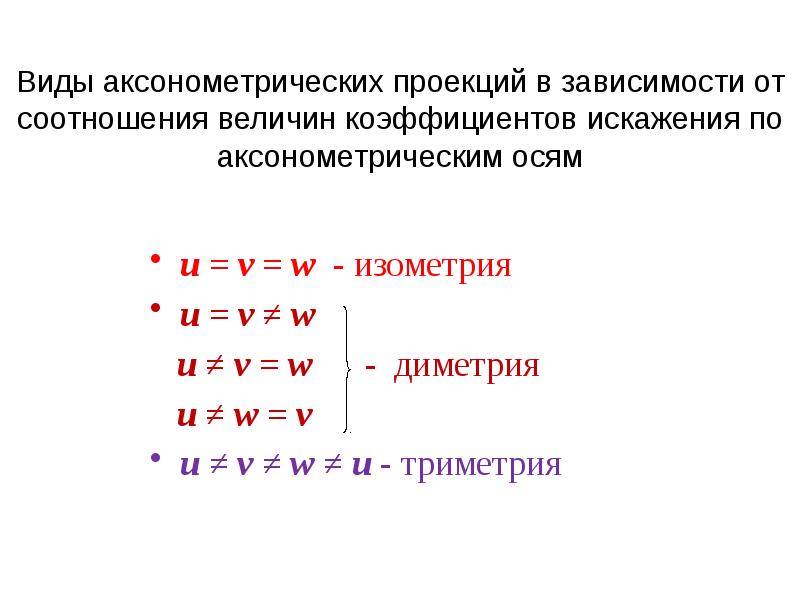

Виды аксонометрических проекций в зависимости от соотношения величин коэффициентов искажения по аксонометрическим осям u = v = w - изометрия u = v ≠ w u ≠ v = w - диметрия u ≠ w = v u ≠ v ≠ w ≠ u - триметрия

Слайд 13

Описание слайда:

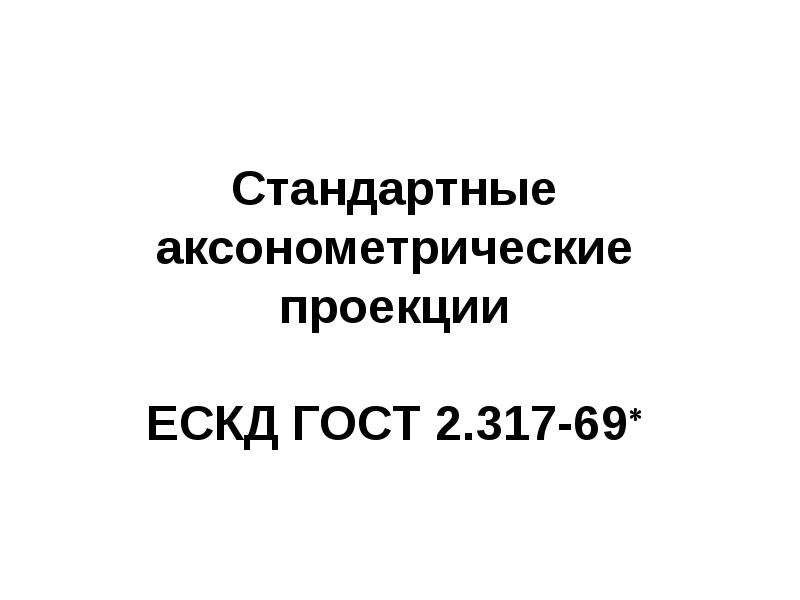

Стандартные аксонометрические проекции ЕСКД ГОСТ 2.317-69

Слайд 14

Описание слайда:

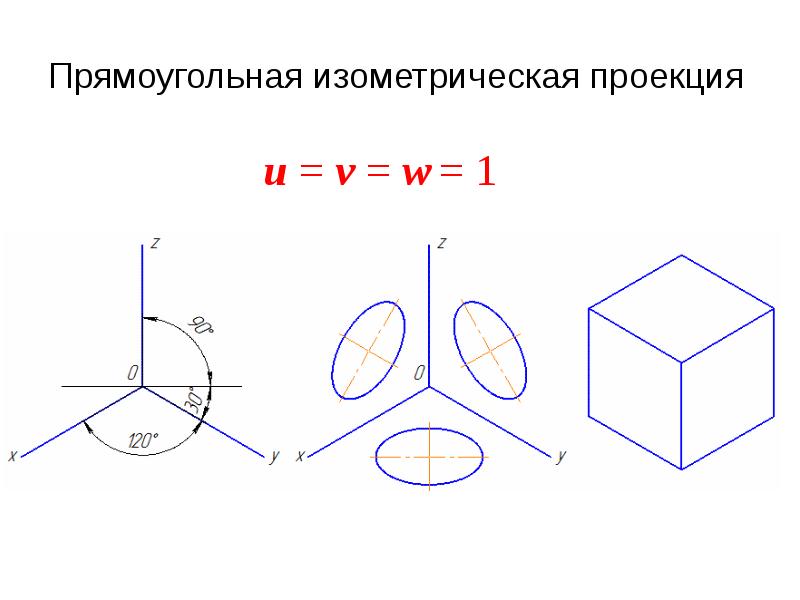

Прямоугольная изометрическая проекция u = v = w = 1

Слайд 15

Описание слайда:

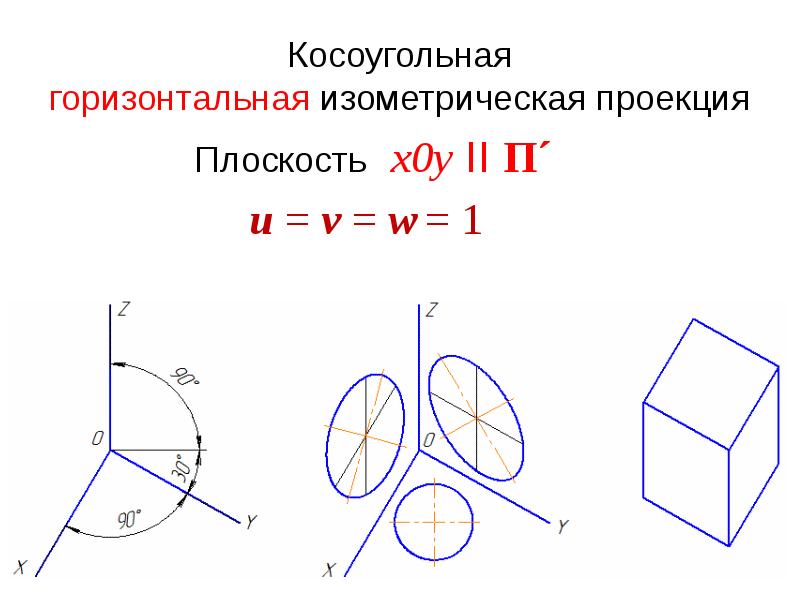

Косоугольная горизонтальная изометрическая проекция Плоскость x0y II П´ u = v = w = 1

Слайд 16

Описание слайда:

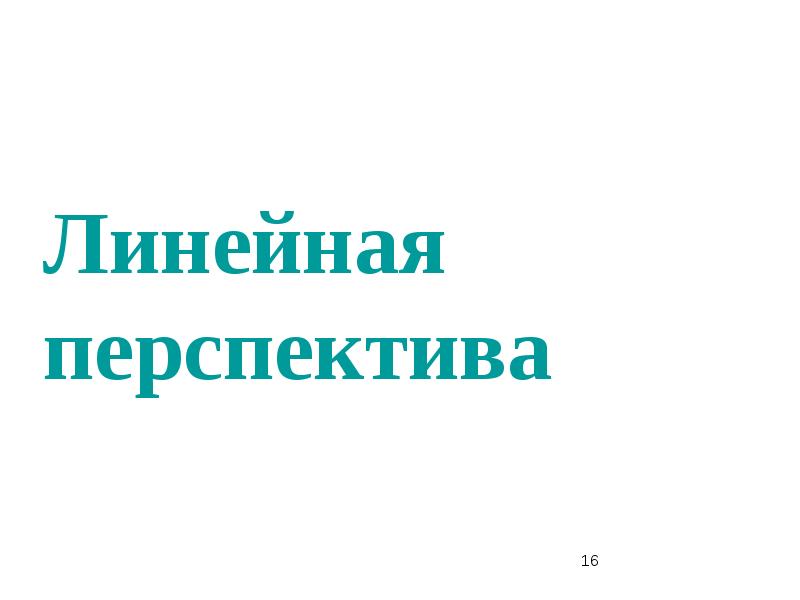

Линейная перспектива

Слайд 17

Описание слайда:

Перспективой называют центральную проекцию объекта, на которую наложены ограничения, связанные с особеннос-тями зрительного восприятия глаза человека. Перспективой называют центральную проекцию объекта, на которую наложены ограничения, связанные с особеннос-тями зрительного восприятия глаза человека. Перспектива обладает наилучшей наглядностью, так как передает то, что видит глаз человека - кажущиеся измене-ния размеров и очертаний объекта, которые обусловлены его положением в пространстве и удаленностью от наблю-дателя.

Слайд 18

Описание слайда:

Виды перспективы На плоскости – линейная перспектива. Если плоскость расположена горизонтально, то перспектива плафонная (для росписи потолков). На цилиндрической поверхности – панорамная перспектива. На сферической поверхности – купольная перспектива.

Слайд 19

Описание слайда:

Общий принцип построения перспективы точки

Слайд 20

Описание слайда:

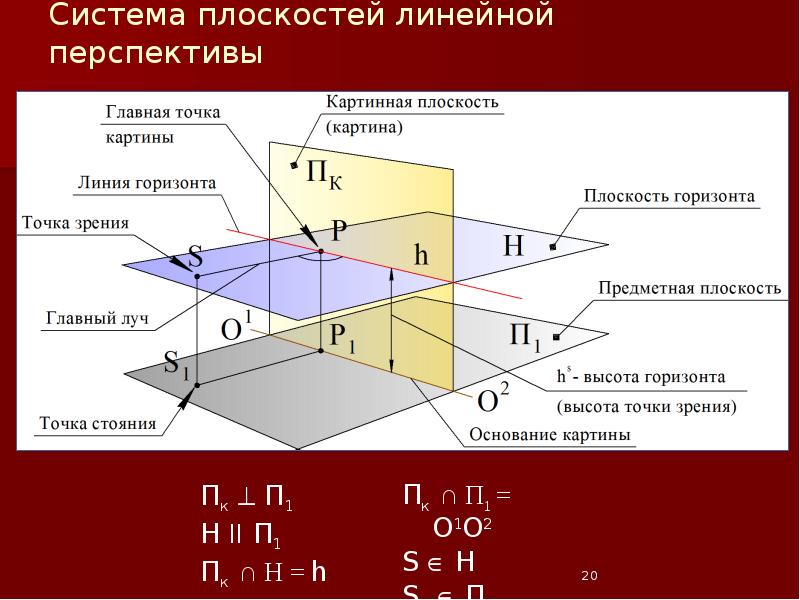

Система плоскостей линейной перспективы Пк  П1 H II П1 Пк ∩ Н = h

Слайд 21

Описание слайда:

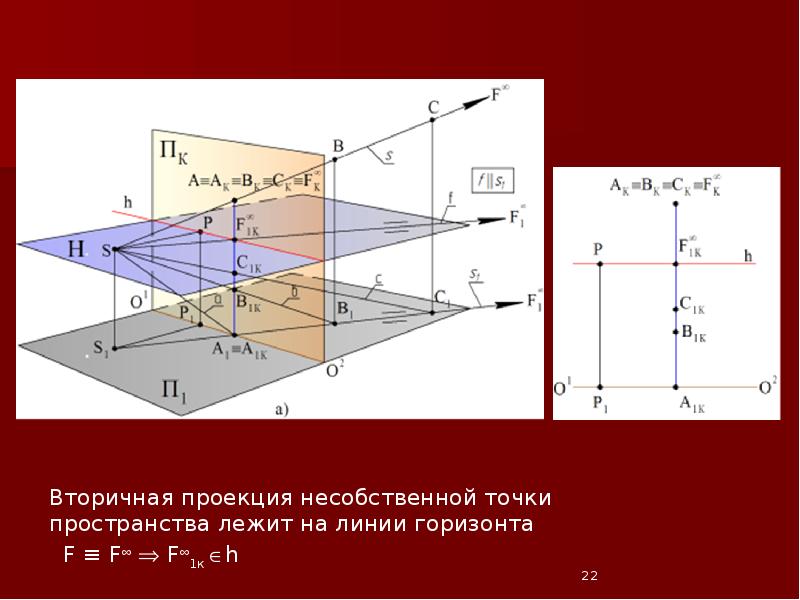

Перспектива точек предметного пространства Если точка принадлежит картине, то ее вторичная проекция лежит на основании картины А  Пк  А1к  О1О2

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

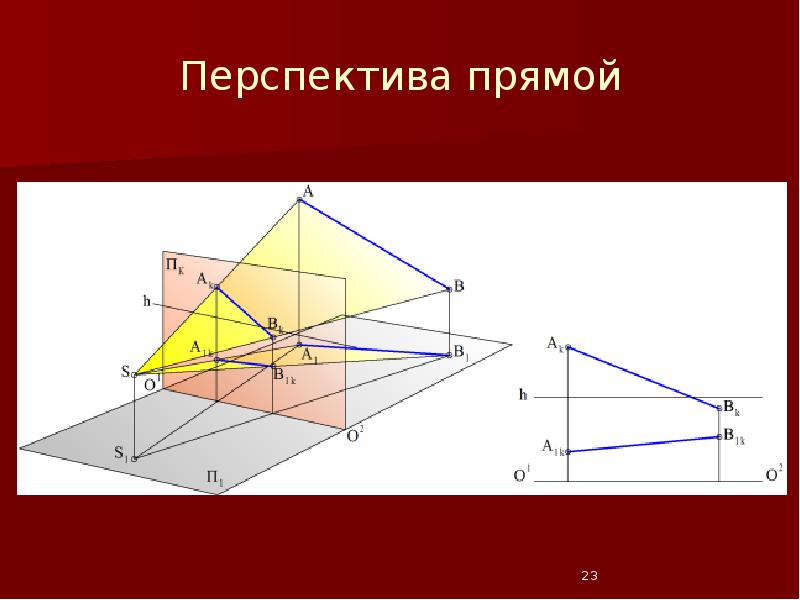

Перспектива прямой

Слайд 24

Описание слайда:

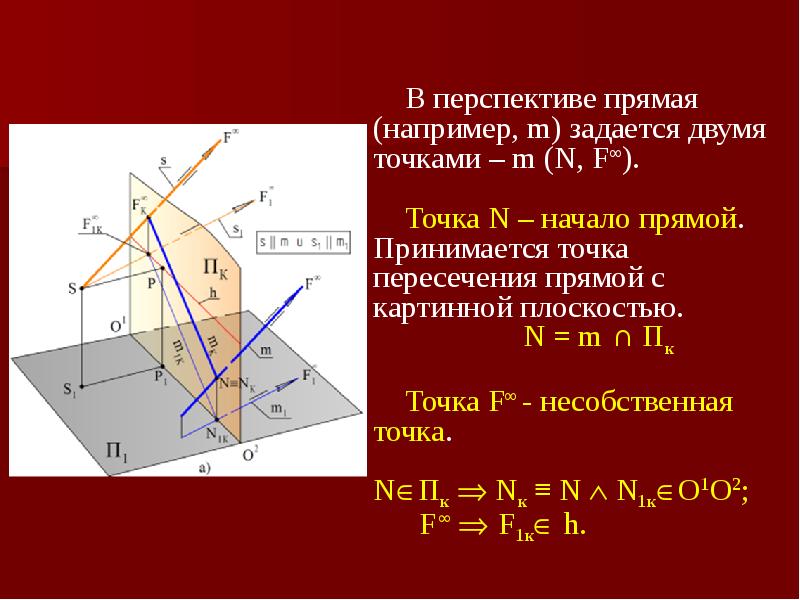

В перспективе прямая (например, m) задается двумя точками – m (N, F∞). В перспективе прямая (например, m) задается двумя точками – m (N, F∞). Точка N – начало прямой. Принимается точка пересечения прямой с картинной плоскостью. N = m ∩ Пк Точка F∞ - несобственная точка. NПк  Nк ≡ N  N1кO1O2; F∞  F1к h.

Слайд 25

Описание слайда:

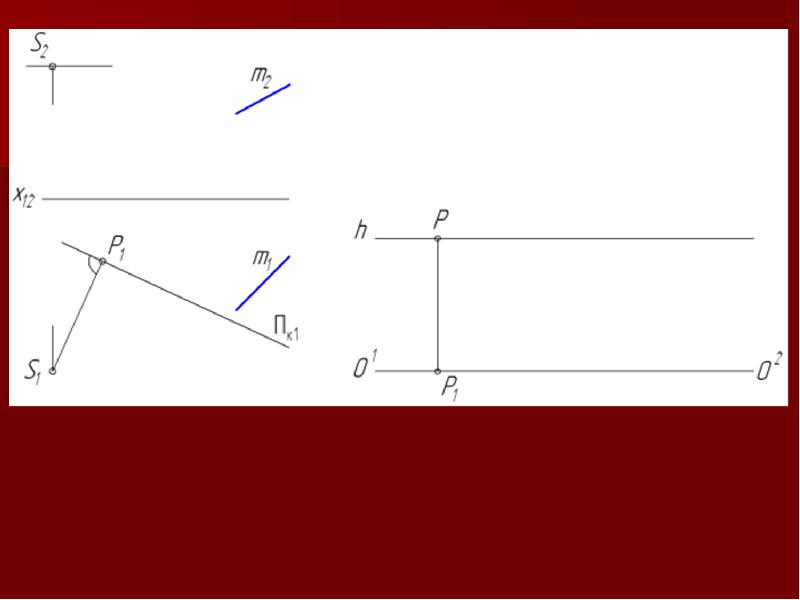

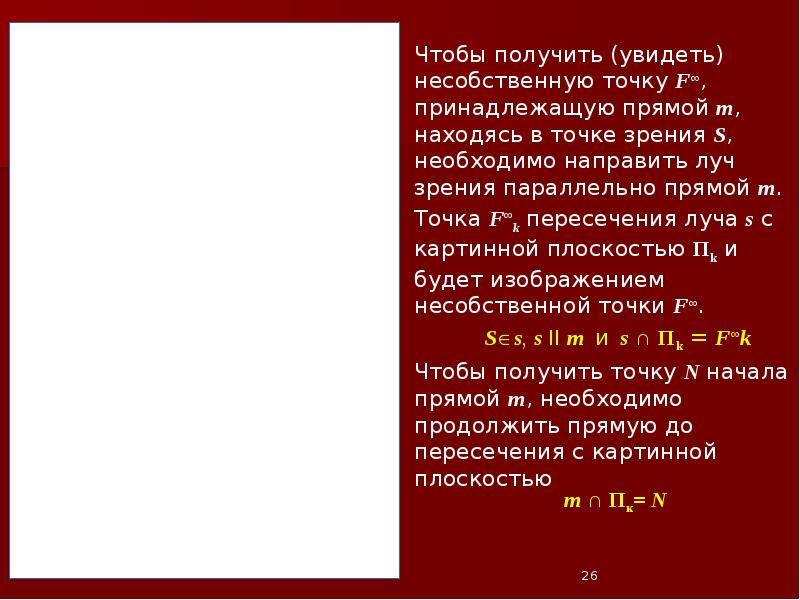

Слайд 26
