Слайд 1

Описание слайда:

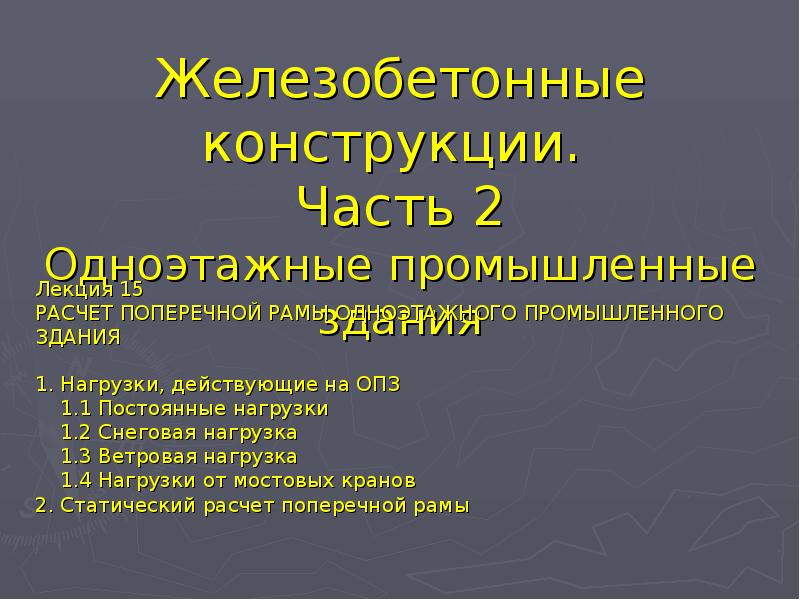

Железобетонные конструкции. Часть 2 Одноэтажные промышленные здания 1. Нагрузки, действующие на ОПЗ 1.1 Постоянные нагрузки 1.2 Снеговая нагрузка 1.3 Ветровая нагрузка 1.4 Нагрузки от мостовых кранов 2. Статический расчет поперечной рамы

Слайд 2

Описание слайда:

Расчетная схема поперечной рамы и схема действующих нагрузок: w1, w2 - ветровая нагрузка (кН/м); Dmax (Dmin)– максимальное (минимальное) давление на колонну от двух сближенных мостовых кранов (кН); Т – горизонтальная нагрузка на колонну от торможения двух сближенных мостовых кранов (кН); gпог - погонные нагрузки от массы конструкций покрытия и кровли (кН/м); Рснпог – снеговая нагрузка (кН/м); Gст – нагрузка от массы стеновых панелей и остекления (кН); W – ветровое давление, действующее на часть здания, расположенную выше верха колонн (кН).

Слайд 3

Описание слайда:

К определению эксцентриситетов приложения продольных сил:

Слайд 4

Описание слайда:

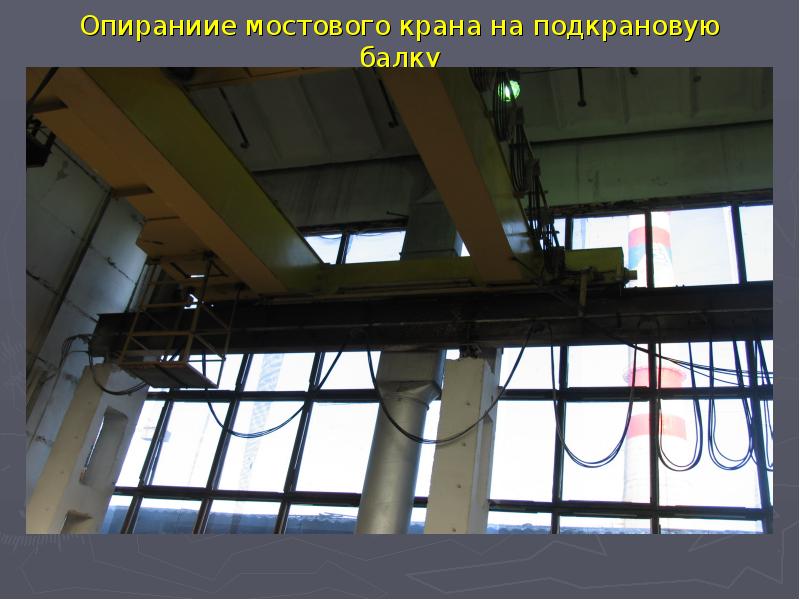

К определению крановых нагрузок на колонны поперечной рамы: 1 – мост крана; 2 – тележка; 3 – колонна; 4 – линия влияния опорных реакция; 5 – подкрановая балка Ак - база крана: Вк - ширина крана.
