Слайд 1

Описание слайда:

Нанесение длины дуги окружности. Нанесение размеров угла. Нормальные углы.

Слайд 2

Описание слайда:

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии - параллельно биссектрисе угла, и над размерным числом наносят знак При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии - параллельно биссектрисе угла, и над размерным числом наносят знак

Слайд 3

Описание слайда:

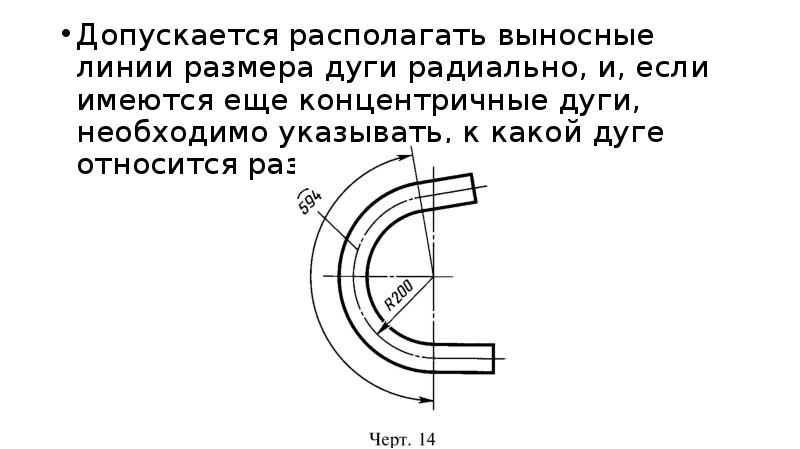

Допускается располагать выносные линии размера дуги радиально, и, если имеются еще концентричные дуги, необходимо указывать, к какой дуге относится размер. Допускается располагать выносные линии размера дуги радиально, и, если имеются еще концентричные дуги, необходимо указывать, к какой дуге относится размер.

Слайд 4

Описание слайда:

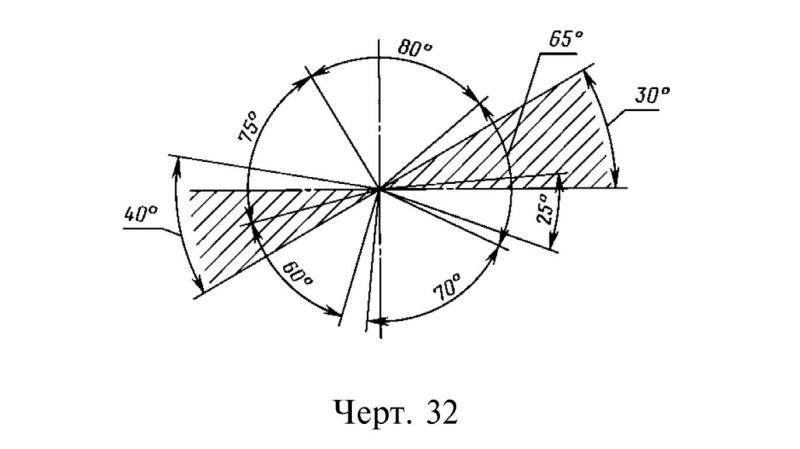

Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например - 4°; 4°30'; 12°45'30"; 0°30'40"; 0°18’; 0°5'25"; 0°0'30"; 30°±l°; 30°±10'. Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например - 4°; 4°30'; 12°45'30"; 0°30'40"; 0°18’; 0°5'25"; 0°0'30"; 30°±l°; 30°±10'.

Слайд 5

Описание слайда:

Выносные линии должны выходить за концы стрелок размерной линии на 1 . . 5 мм. Выносные линии должны выходить за концы стрелок размерной линии на 1 . . 5 мм. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура - 10 мм и выбраны в зависимости от размеров изображения инасыщенности чертежа.

Слайд 6

Описание слайда:

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке

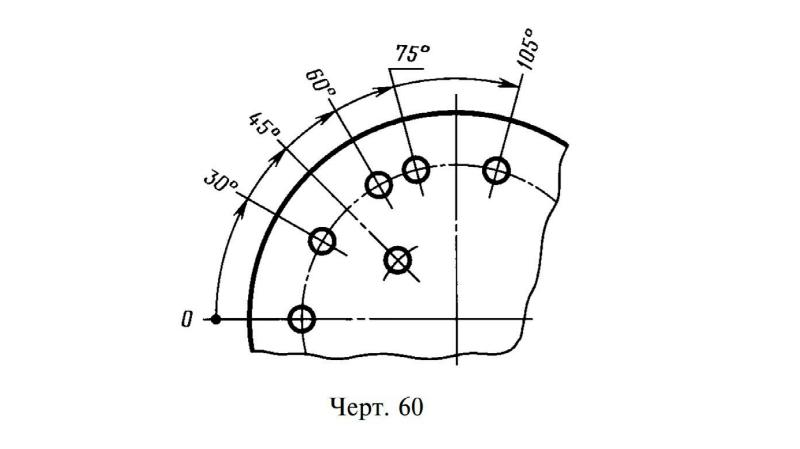

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Предельные отклонения угловых размеров указывают только числовыми значениями Предельные отклонения угловых размеров указывают только числовыми значениями
