Слайд 1


НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ ПРЯМОЛИНЕЙНОГО ДВИЖЕНИЯ С ТРЕНИЕМ СКОЛЬЖЕНИЯ
Описание слайда:
НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ ПРЯМОЛИНЕЙНОГО ДВИЖЕНИЯ С ТРЕНИЕМ СКОЛЬЖЕНИЯ

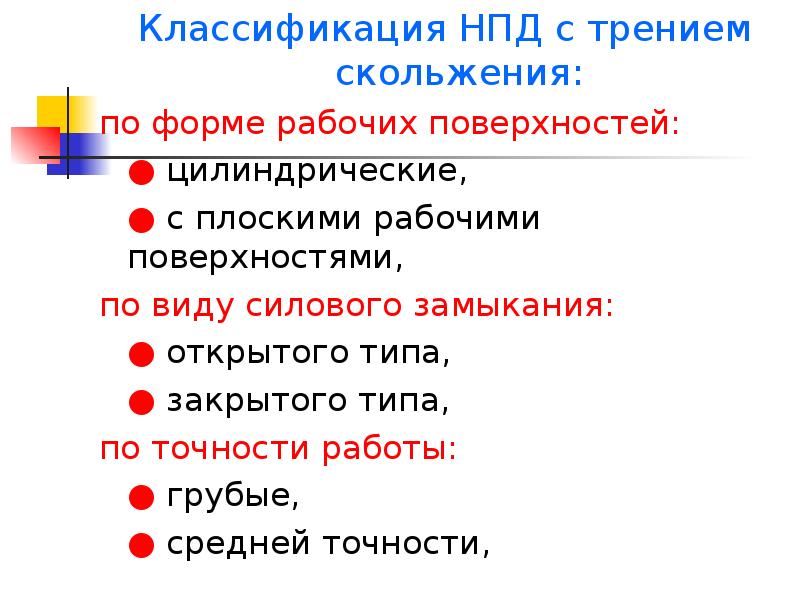

Слайд 2


Классификация НПД с трением скольжения: Классификация НПД с трением скольжения: по форме рабочих поверхностей: ● цилиндрические, ● с плоскими...
Описание слайда:
Классификация НПД с трением скольжения: Классификация НПД с трением скольжения: по форме рабочих поверхностей: ● цилиндрические, ● с плоскими рабочими поверхностями, по виду силового замыкания: ● открытого типа, ● закрытого типа, по точности работы: ● грубые, ● средней точности,

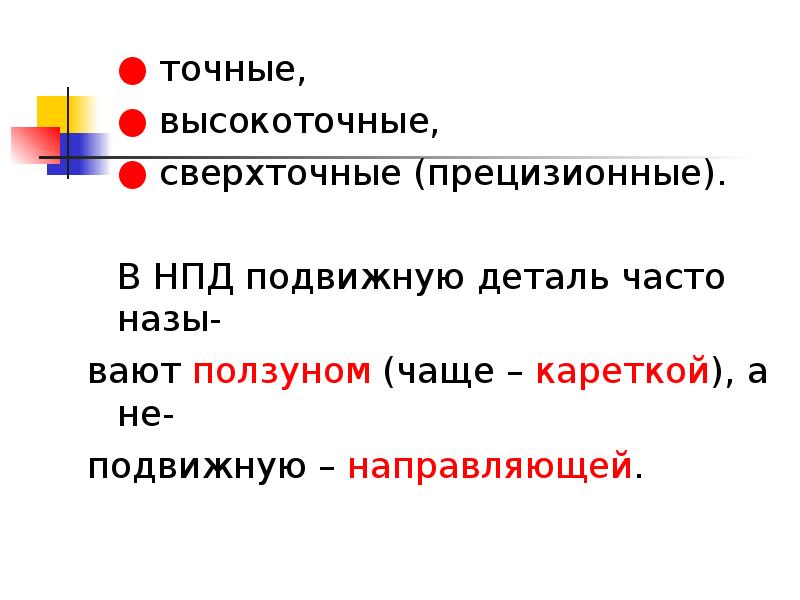

Слайд 3


● точные, ● точные, ● высокоточные, ● сверхточные (прецизионные). В НПД подвижную деталь часто назы- вают ползуном (чаще – кареткой), а не- подвижную...
Описание слайда:
● точные, ● точные, ● высокоточные, ● сверхточные (прецизионные). В НПД подвижную деталь часто назы- вают ползуном (чаще – кареткой), а не- подвижную – направляющей.

Слайд 4

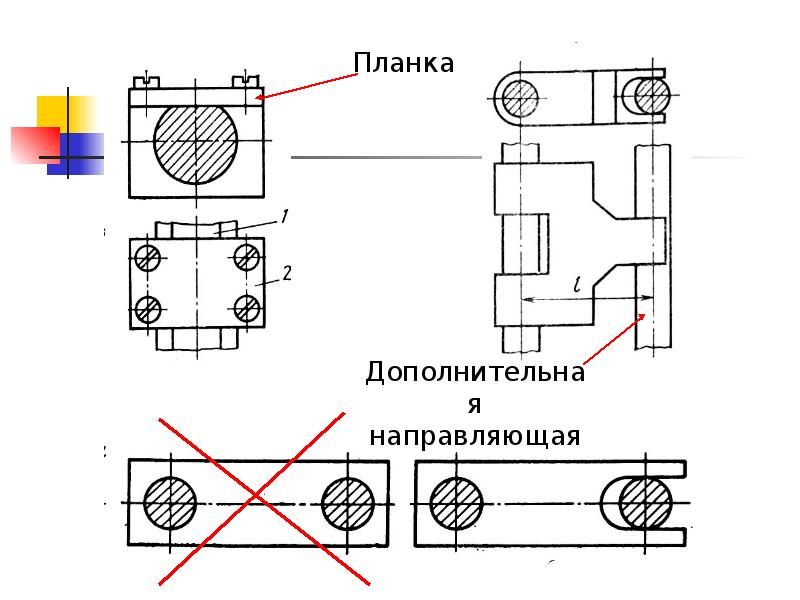

Цилиндрические НПД с трением скольжения Основной направляющей поверхностью явля- ется цилиндрическая. Поэтому необходимо иск- лючать возможное...
Описание слайда:
Цилиндрические НПД с трением скольжения Основной направляющей поверхностью явля- ется цилиндрическая. Поэтому необходимо иск- лючать возможное проворачивание ползуна.

Слайд 5


Направляющие прямолинейного движения с трением скольжения, слайд №5
Описание слайда:

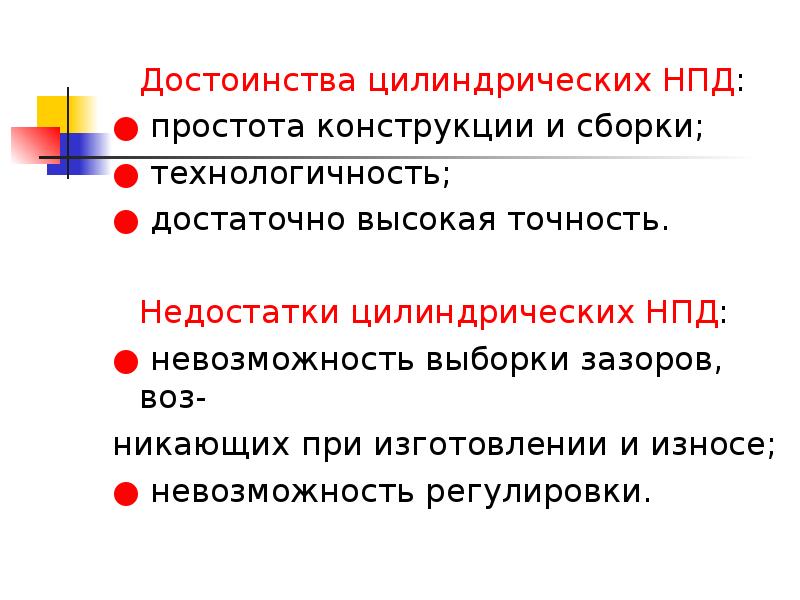

Слайд 6


Достоинства цилиндрических НПД: Достоинства цилиндрических НПД: ● простота конструкции и сборки; ● технологичность; ● достаточно высокая точность....
Описание слайда:
Достоинства цилиндрических НПД: Достоинства цилиндрических НПД: ● простота конструкции и сборки; ● технологичность; ● достаточно высокая точность. Недостатки цилиндрических НПД: ● невозможность выборки зазоров, воз- никающих при изготовлении и износе; ● невозможность регулировки.

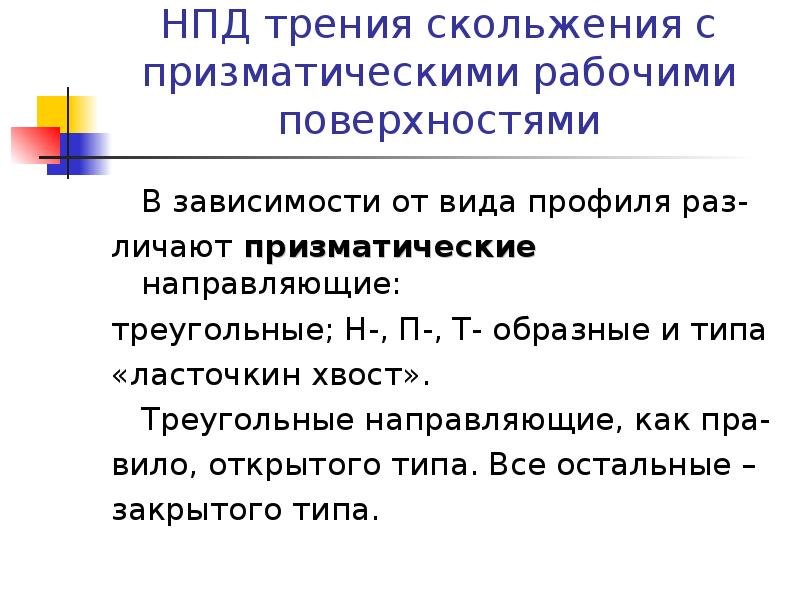

Слайд 7

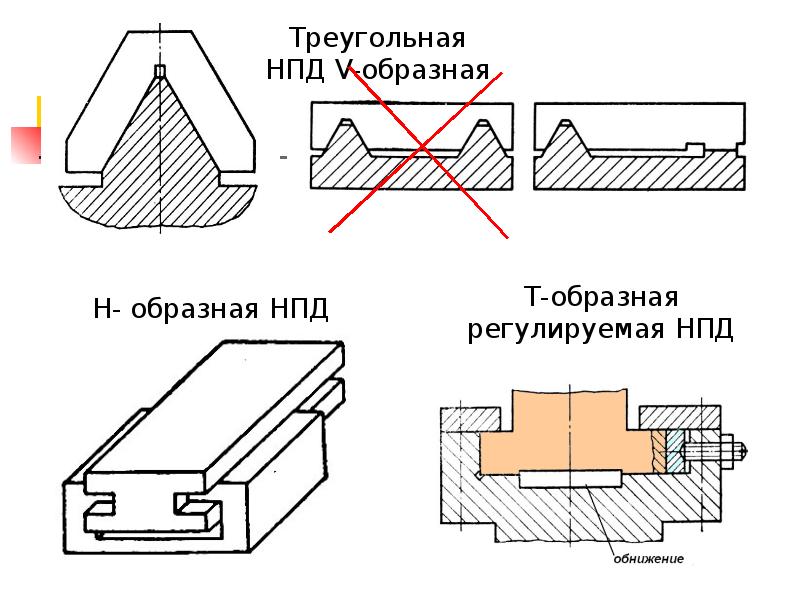

НПД трения скольжения с призматическими рабочими поверхностями В зависимости от вида профиля раз- личают призматические направляющие: треугольные;...
Описание слайда:
НПД трения скольжения с призматическими рабочими поверхностями В зависимости от вида профиля раз- личают призматические направляющие: треугольные; Н-, П-, Т- образные и типа «ласточкин хвост». Треугольные направляющие, как пра- вило, открытого типа. Все остальные – закрытого типа.

Слайд 8


Направляющие прямолинейного движения с трением скольжения, слайд №8
Описание слайда:

Слайд 9


Направляющие прямолинейного движения с трением скольжения, слайд №9
Описание слайда:

Слайд 10


Направляющие прямолинейного движения с трением скольжения, слайд №10
Описание слайда:

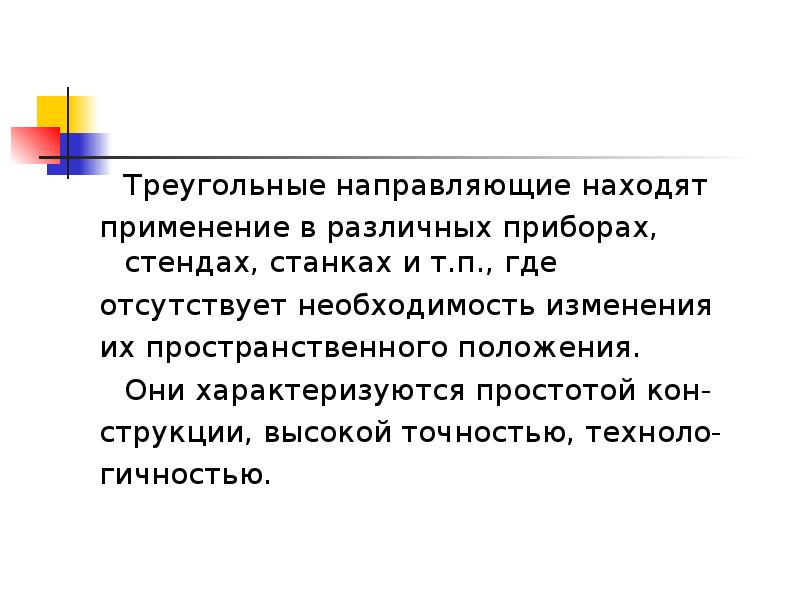

Слайд 11


Треугольные направляющие находят Треугольные направляющие находят применение в различных приборах, стендах, станках и т.п., где отсутствует...
Описание слайда:
Треугольные направляющие находят Треугольные направляющие находят применение в различных приборах, стендах, станках и т.п., где отсутствует необходимость изменения их пространственного положения. Они характеризуются простотой кон- струкции, высокой точностью, техноло- гичностью.

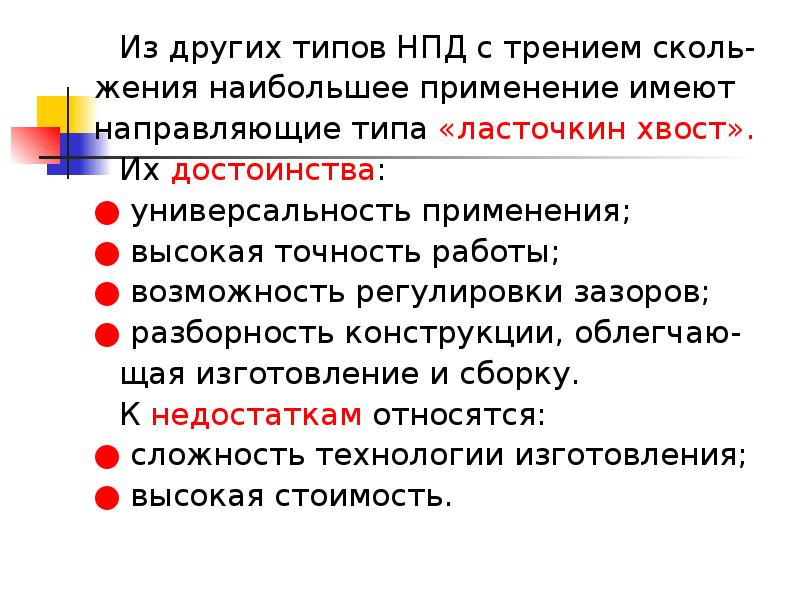

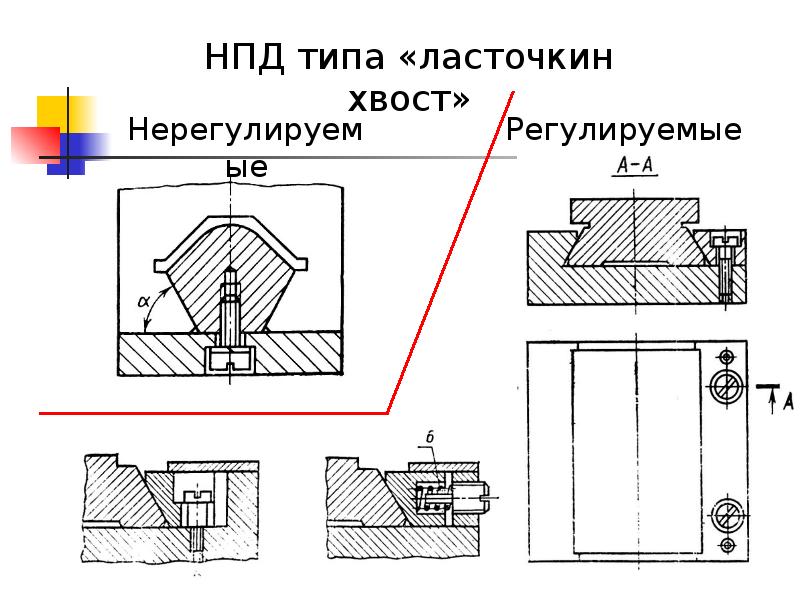

Слайд 12


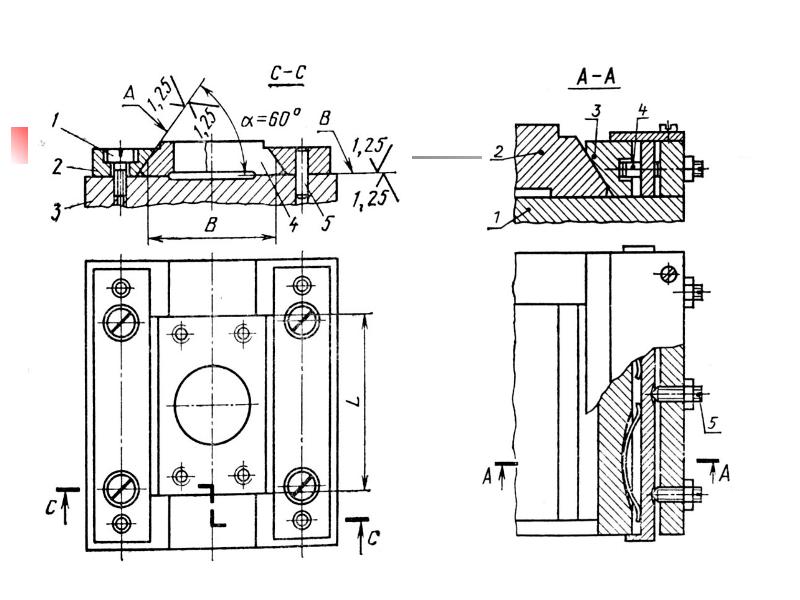

Из других типов НПД с трением сколь- Из других типов НПД с трением сколь- жения наибольшее применение имеют направляющие типа «ласточкин хвост». Их...
Описание слайда:
Из других типов НПД с трением сколь- Из других типов НПД с трением сколь- жения наибольшее применение имеют направляющие типа «ласточкин хвост». Их достоинства: ● универсальность применения; ● высокая точность работы; ● возможность регулировки зазоров; ● разборность конструкции, облегчаю- щая изготовление и сборку. К недостаткам относятся: ● сложность технологии изготовления; ● высокая стоимость.

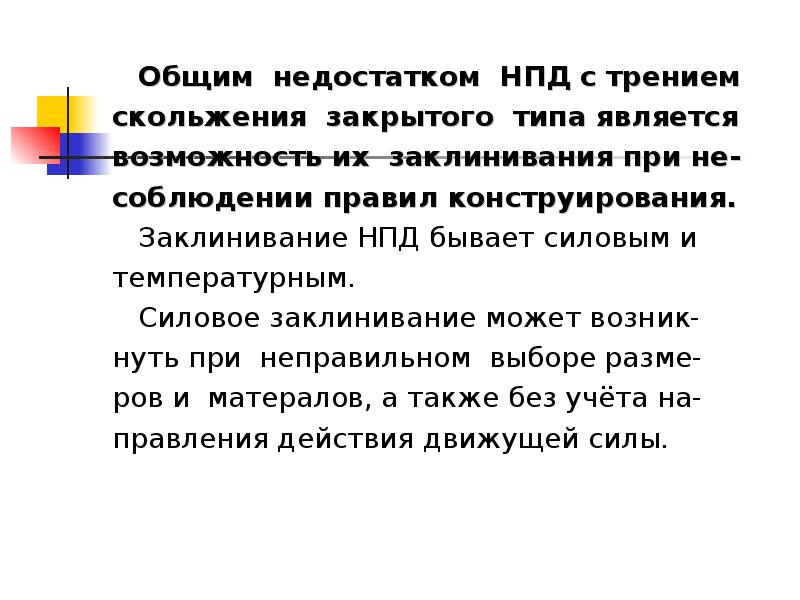

Слайд 13


Общим недостатком НПД с трением Общим недостатком НПД с трением скольжения закрытого типа является возможность их заклинивания при не- соблюдении...
Описание слайда:
Общим недостатком НПД с трением Общим недостатком НПД с трением скольжения закрытого типа является возможность их заклинивания при не- соблюдении правил конструирования. Заклинивание НПД бывает силовым и температурным. Силовое заклинивание может возник- нуть при неправильном выборе разме- ров и матералов, а также без учёта на- правления действия движущей силы.

Слайд 14


Заклинивание возможно при двух схе- Заклинивание возможно при двух схе- мах нагружения направляющей. При такой схеме происходит перекос напра-...
Описание слайда:
Заклинивание возможно при двух схе- Заклинивание возможно при двух схе- мах нагружения направляющей. При такой схеме происходит перекос напра- вляющей и имеют место реакции в точках контакта ползуна(1) и направляющей (2)F1 и F2

Слайд 15


При воздействии силы R возникнут реакции При воздействии силы R возникнут реакции F1 и F 2 . Сила R может быть разложена на осевую составляющую Р и...
Описание слайда:
При воздействии силы R возникнут реакции При воздействии силы R возникнут реакции F1 и F 2 . Сила R может быть разложена на осевую составляющую Р и перпендикулярную ей Т . Сила Р приводит в движение ползун, а сила Т прижимает ползун к направляющим, пре- пятствуя движению за счёт трения в опорах. Уравнения равновесия ползуна:

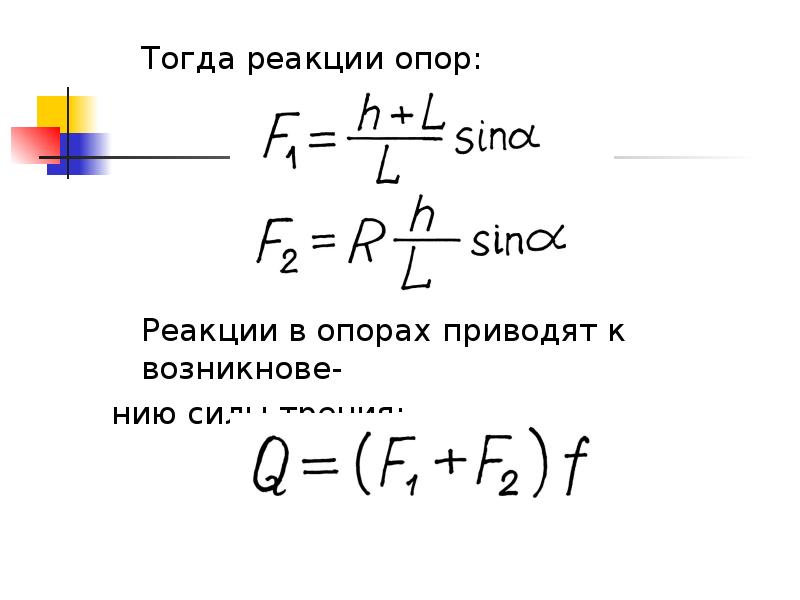

Слайд 16


Тогда реакции опор: Тогда реакции опор: Реакции в опорах приводят к возникнове- нию силы трения:
Описание слайда:
Тогда реакции опор: Тогда реакции опор: Реакции в опорах приводят к возникнове- нию силы трения:

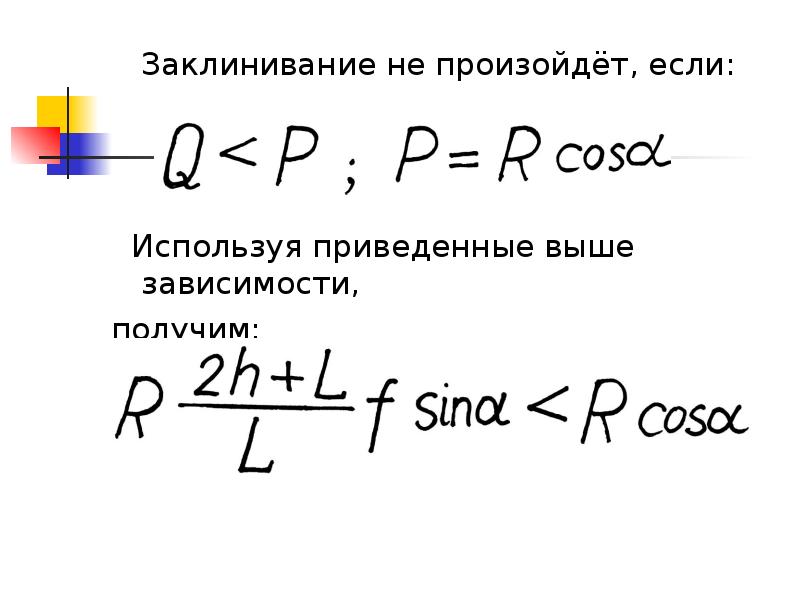

Слайд 17


Заклинивание не произойдёт, если: Заклинивание не произойдёт, если: Используя приведенные выше зависимости, получим:
Описание слайда:
Заклинивание не произойдёт, если: Заклинивание не произойдёт, если: Используя приведенные выше зависимости, получим:

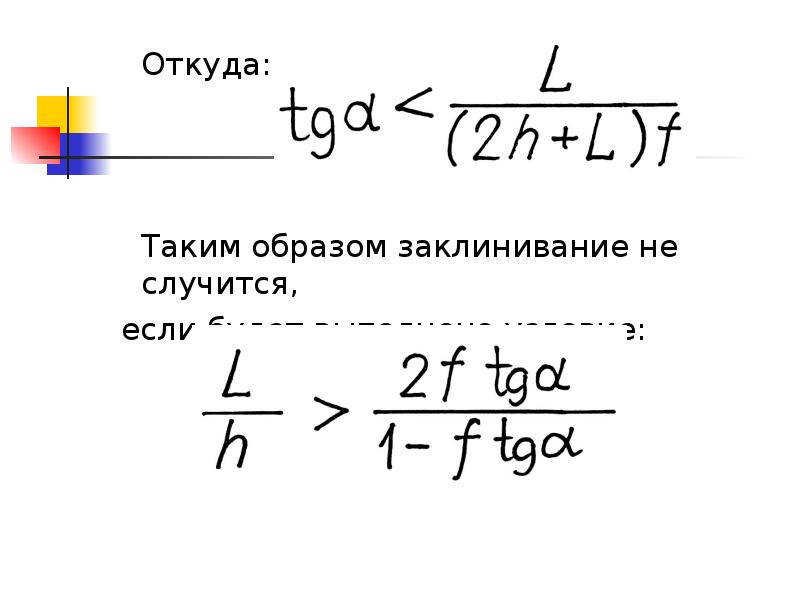

Слайд 18


Откуда: Откуда: Таким образом заклинивание не случится, если будет выполнено условие:
Описание слайда:
Откуда: Откуда: Таким образом заклинивание не случится, если будет выполнено условие:

Слайд 19


В данном случае имеет место консольное нагружение направляющих. Сила R создаёт момент , который уравновешивается моментом от реакций F в опорах .
Описание слайда:
В данном случае имеет место консольное нагружение направляющих. Сила R создаёт момент , который уравновешивается моментом от реакций F в опорах .

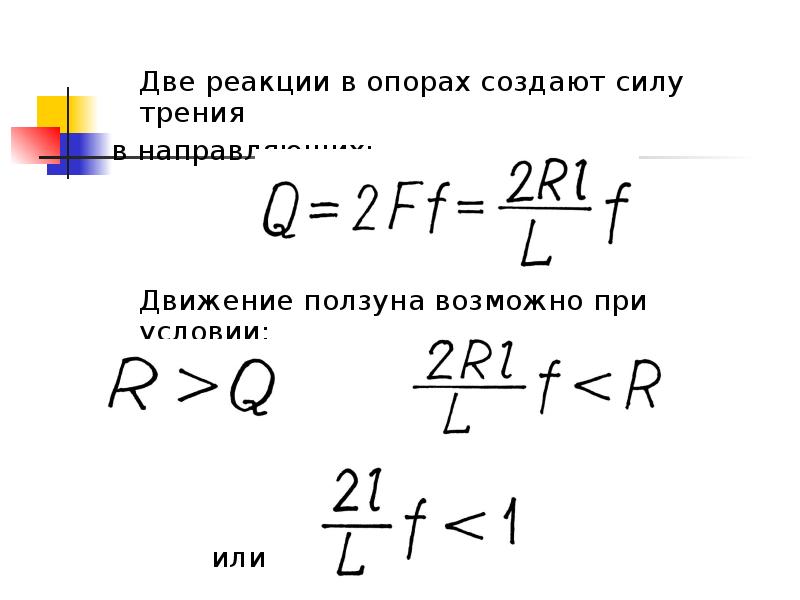

Слайд 20


Две реакции в опорах создают силу трения Две реакции в опорах создают силу трения в направляющих: Движение ползуна возможно при условии: т.е. или
Описание слайда:
Две реакции в опорах создают силу трения Две реакции в опорах создают силу трения в направляющих: Движение ползуна возможно при условии: т.е. или

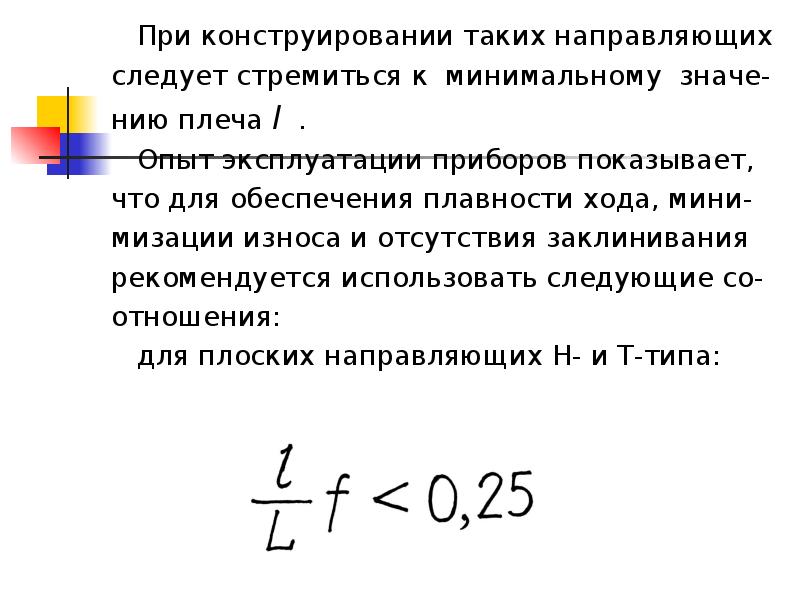

Слайд 21


При конструировании таких направляющих При конструировании таких направляющих следует стремиться к минимальному значе- нию плеча l . Опыт...
Описание слайда:
При конструировании таких направляющих При конструировании таких направляющих следует стремиться к минимальному значе- нию плеча l . Опыт эксплуатации приборов показывает, что для обеспечения плавности хода, мини- мизации износа и отсутствия заклинивания рекомендуется использовать следующие со- отношения: для плоских направляющих Н- и Т-типа:

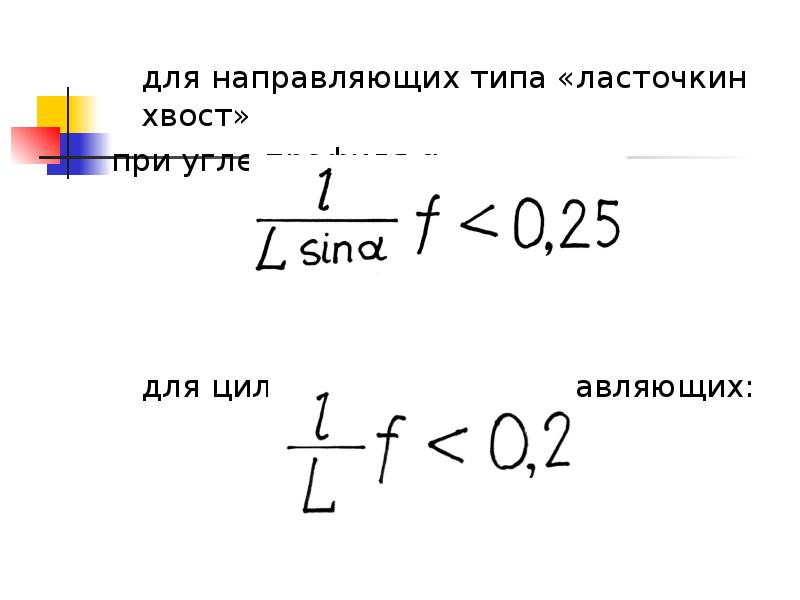

Слайд 22


для направляющих типа «ласточкин хвост» для направляющих типа «ласточкин хвост» при угле профиля α: для цилиндрических направляющих:
Описание слайда:
для направляющих типа «ласточкин хвост» для направляющих типа «ласточкин хвост» при угле профиля α: для цилиндрических направляющих:

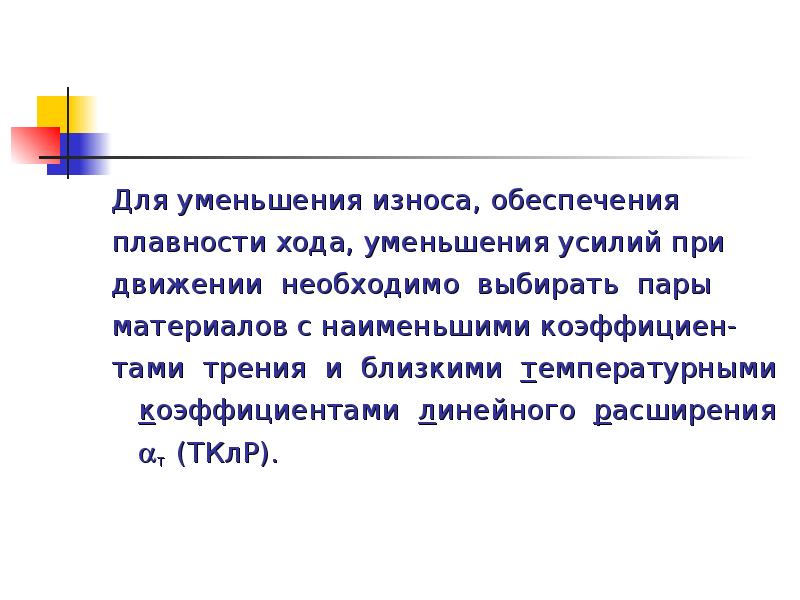

Слайд 23


Для уменьшения износа, обеспечения Для уменьшения износа, обеспечения плавности хода, уменьшения усилий при движении необходимо выбирать пары...
Описание слайда:
Для уменьшения износа, обеспечения Для уменьшения износа, обеспечения плавности хода, уменьшения усилий при движении необходимо выбирать пары материалов с наименьшими коэффициен- тами трения и близкими температурными коэффициентами линейного расширения т (ТКлР).

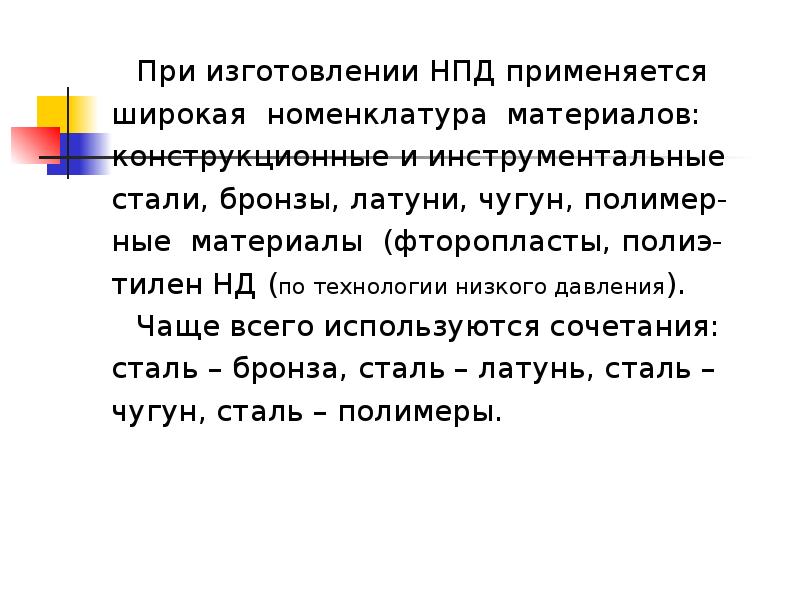

Слайд 24


При изготовлении НПД применяется При изготовлении НПД применяется широкая номенклатура материалов: конструкционные и инструментальные стали, бронзы,...
Описание слайда:
При изготовлении НПД применяется При изготовлении НПД применяется широкая номенклатура материалов: конструкционные и инструментальные стали, бронзы, латуни, чугун, полимер- ные материалы (фторопласты, полиэ- тилен НД (по технологии низкого давления). Чаще всего используются сочетания: сталь – бронза, сталь – латунь, сталь – чугун, сталь – полимеры.

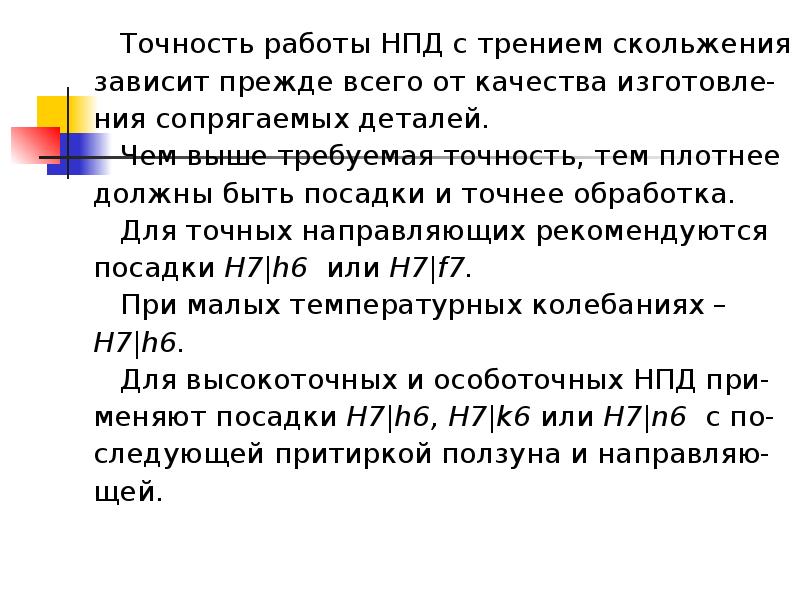

Слайд 25


Точность работы НПД с трением скольжения Точность работы НПД с трением скольжения зависит прежде всего от качества изготовле- ния сопрягаемых...
Описание слайда:
Точность работы НПД с трением скольжения Точность работы НПД с трением скольжения зависит прежде всего от качества изготовле- ния сопрягаемых деталей. Чем выше требуемая точность, тем плотнее должны быть посадки и точнее обработка. Для точных направляющих рекомендуются посадки H7|h6 или H7|f7. При малых температурных колебаниях – H7|h6. Для высокоточных и особоточных НПД при- меняют посадки H7|h6, H7|k6 или H7|n6 с по- следующей притиркой ползуна и направляю- щей.

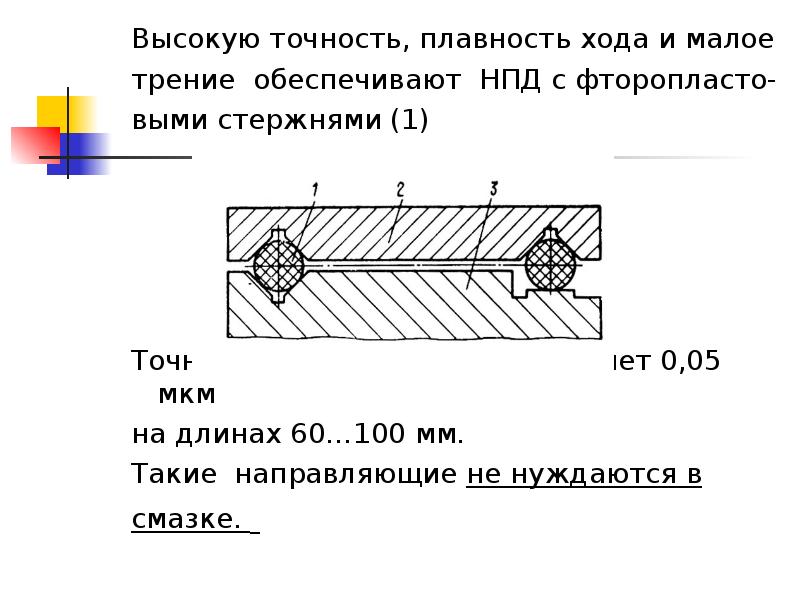

Слайд 26


Высокую точность, плавность хода и малое Высокую точность, плавность хода и малое трение обеспечивают НПД с фторопласто- выми стержнями (1) Точность...
Описание слайда:
Высокую точность, плавность хода и малое Высокую точность, плавность хода и малое трение обеспечивают НПД с фторопласто- выми стержнями (1) Точность перемещений составляет 0,05 мкм на длинах 60…100 мм. Такие направляющие не нуждаются в смазке.

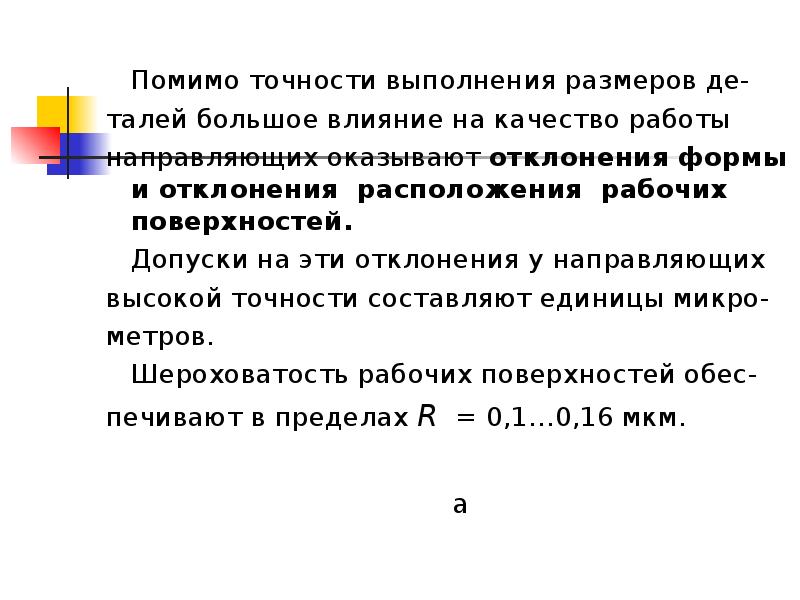

Слайд 27


Помимо точности выполнения размеров де- Помимо точности выполнения размеров де- талей большое влияние на качество работы направляющих оказывают...
Описание слайда:
Помимо точности выполнения размеров де- Помимо точности выполнения размеров де- талей большое влияние на качество работы направляющих оказывают отклонения формы и отклонения расположения рабочих поверхностей. Допуски на эти отклонения у направляющих высокой точности составляют единицы микро- метров. Шероховатость рабочих поверхностей обес- печивают в пределах R = 0,1…0,16 мкм.

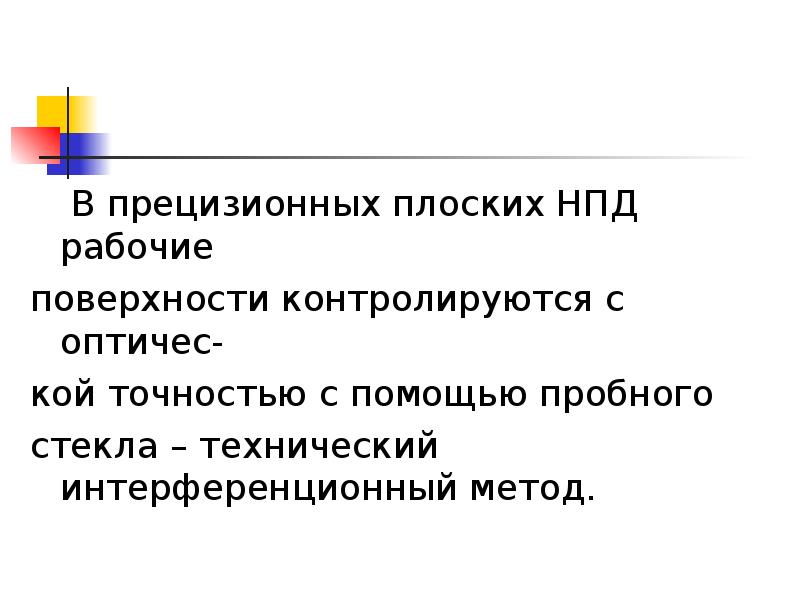

Слайд 28


В прецизионных плоских НПД рабочие В прецизионных плоских НПД рабочие поверхности контролируются с оптичес- кой точностью с помощью пробного стекла –...
Описание слайда:
В прецизионных плоских НПД рабочие В прецизионных плоских НПД рабочие поверхности контролируются с оптичес- кой точностью с помощью пробного стекла – технический интерференционный метод.

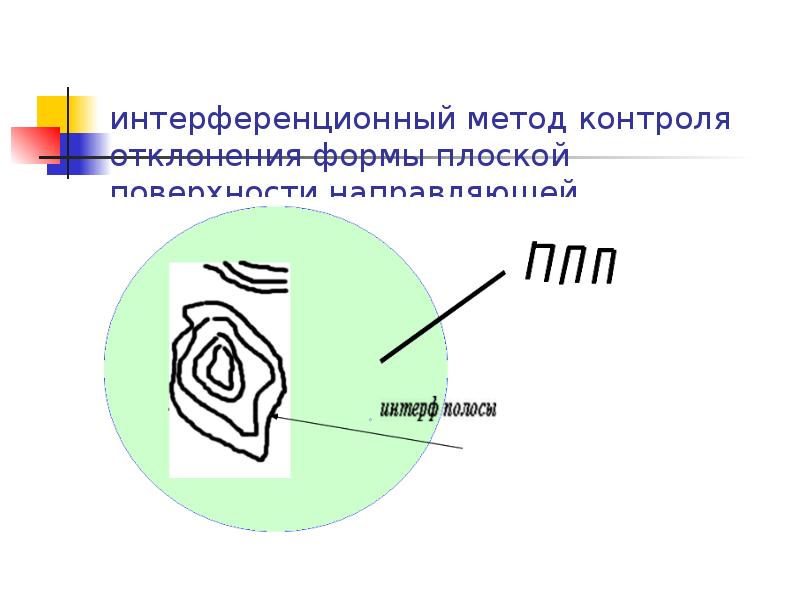

Слайд 29


интерференционный метод контроля отклонения формы плоской поверхности направляющей .
Описание слайда:
интерференционный метод контроля отклонения формы плоской поверхности направляющей .

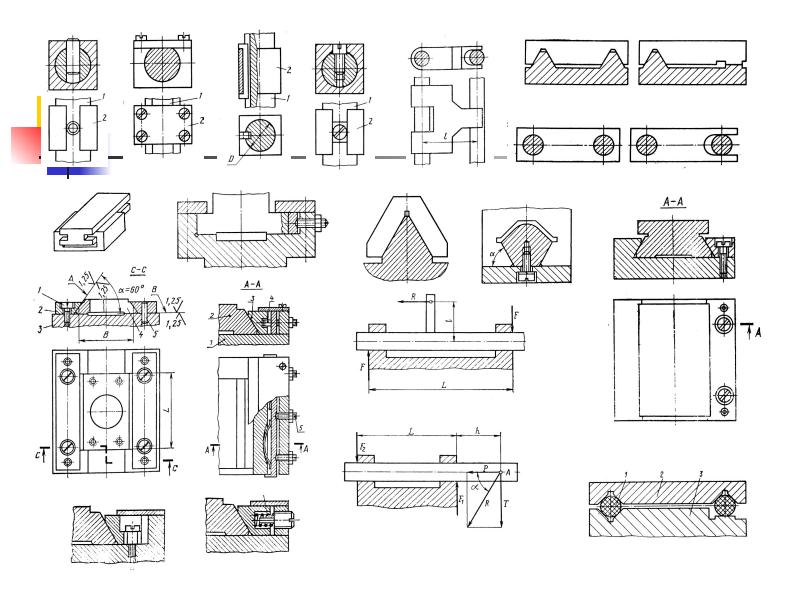

Слайд 30


Направляющие прямолинейного движения с трением скольжения, слайд №30
Описание слайда:
