Нарезание резьбы

Слайд 2

Описание слайда:

Определение резьба Резьба представляет собой винтовую канавку постоянного сечения, выполненную на наружной (наружная резьба) и внутренней (внутренняя резьба) цилиндрической или конической поверхности.

Слайд 3

Описание слайда:

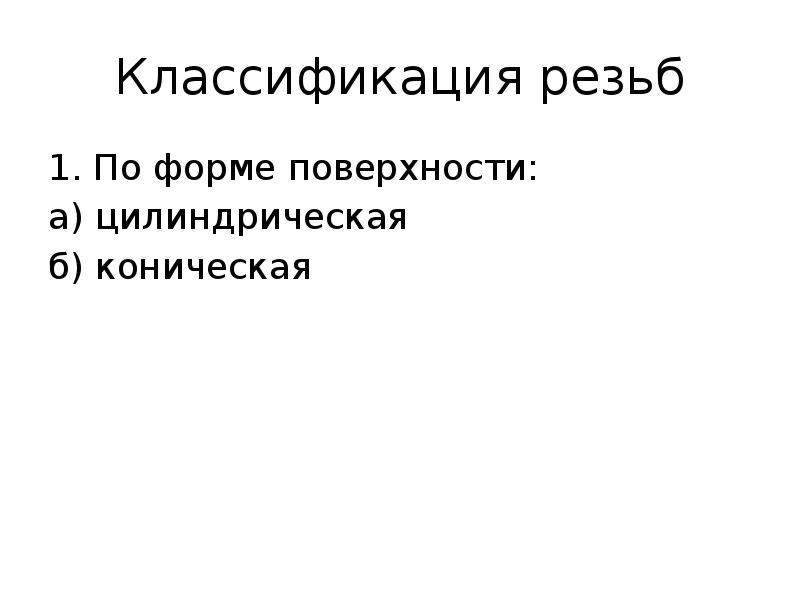

Классификация резьб По форме поверхности: а) цилиндрическая б) коническая

Слайд 4

Описание слайда:

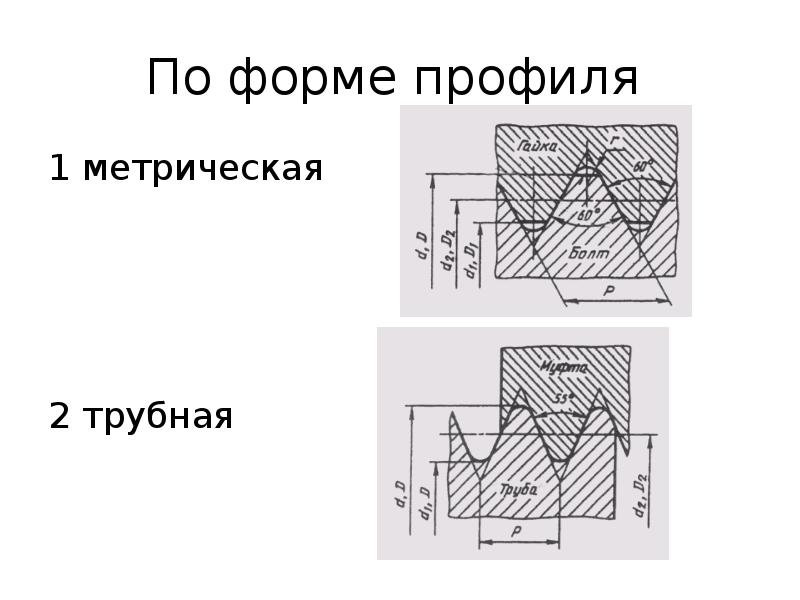

По форме профиля 1 метрическая 2 трубная

Слайд 5

Описание слайда:

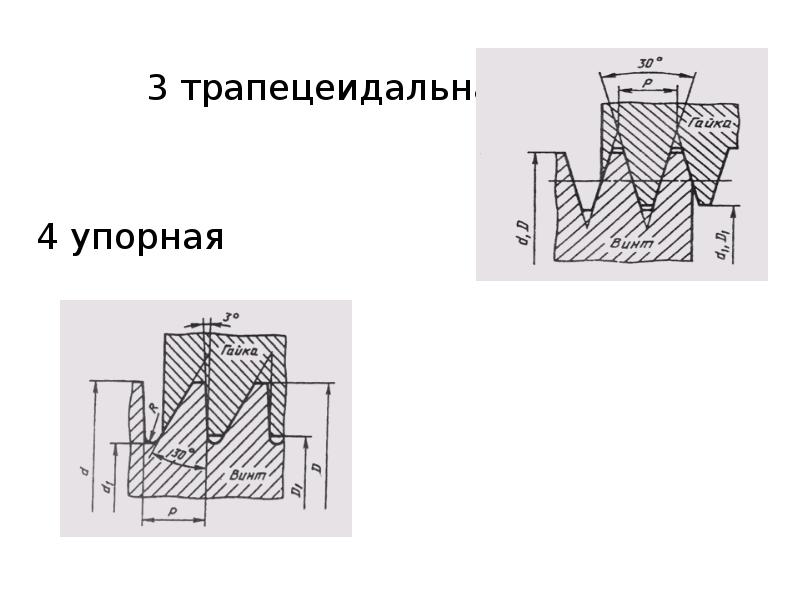

3 трапецеидальная 4 упорная

Слайд 6

Описание слайда:

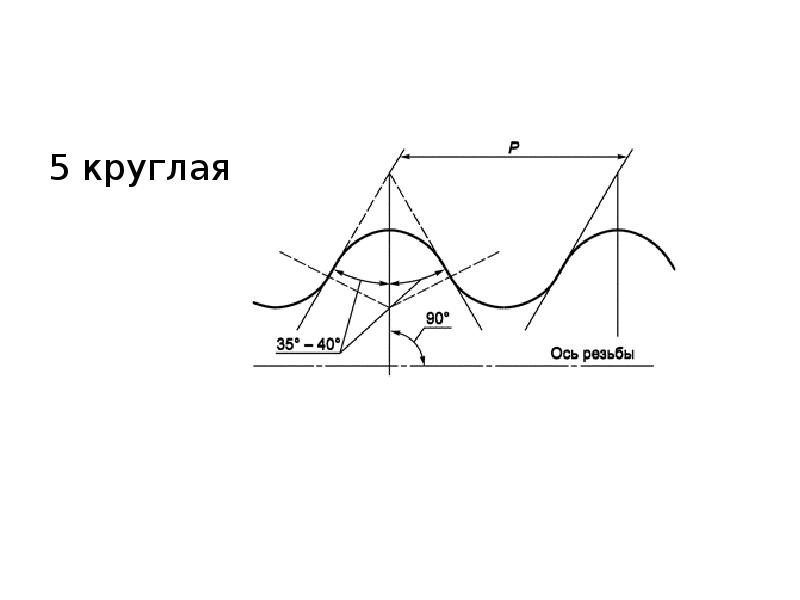

5 круглая

Слайд 7

Описание слайда:

По расположению 1 наружная 2 внутренняя

Слайд 8

Описание слайда:

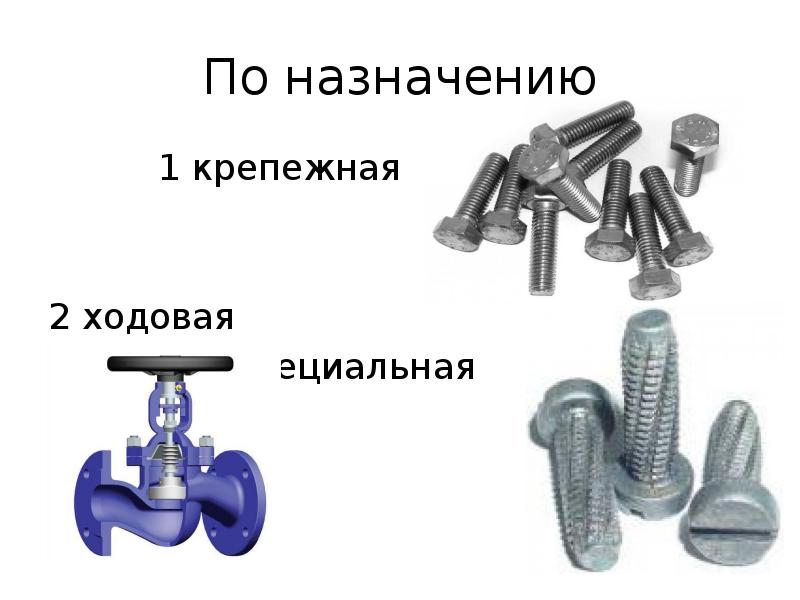

По назначению 1 крепежная 2 ходовая 3 специальная

Слайд 9

Описание слайда:

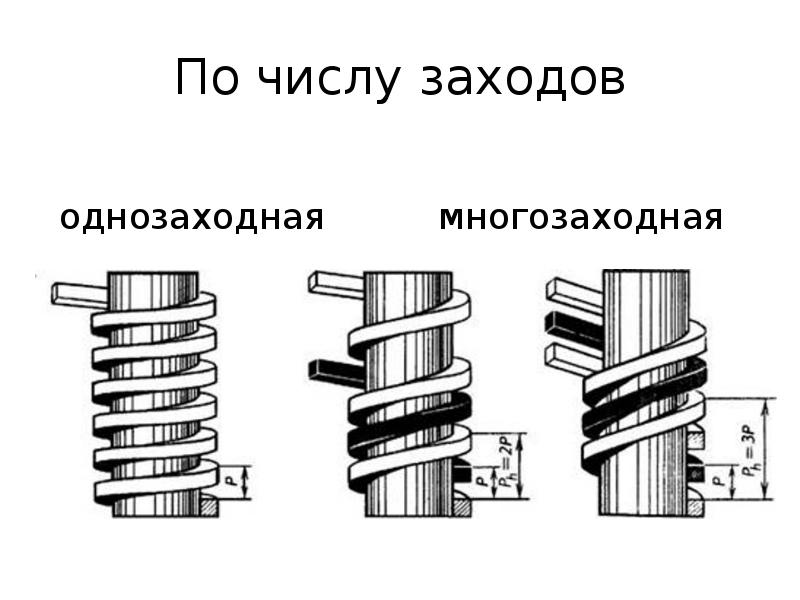

По числу заходов однозаходная многозаходная

Слайд 10

Описание слайда:

По направлению винтовой линии 1 правая 2 левая

Слайд 11

Описание слайда:

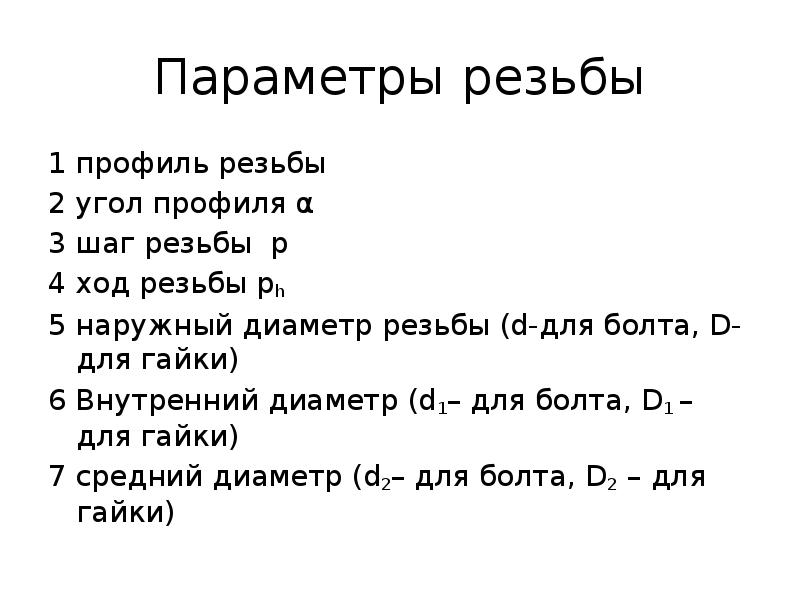

Параметры резьбы 1 профиль резьбы 2 угол профиля α 3 шаг резьбы p 4 ход резьбы ph 5 наружный диаметр резьбы (d-для болта, D-для гайки) 6 Внутренний диаметр (d1– для болта, D1 – для гайки) 7 средний диаметр (d2– для болта, D2 – для гайки)

Слайд 12

Описание слайда:

Параметры резьбы

Слайд 13

Описание слайда:

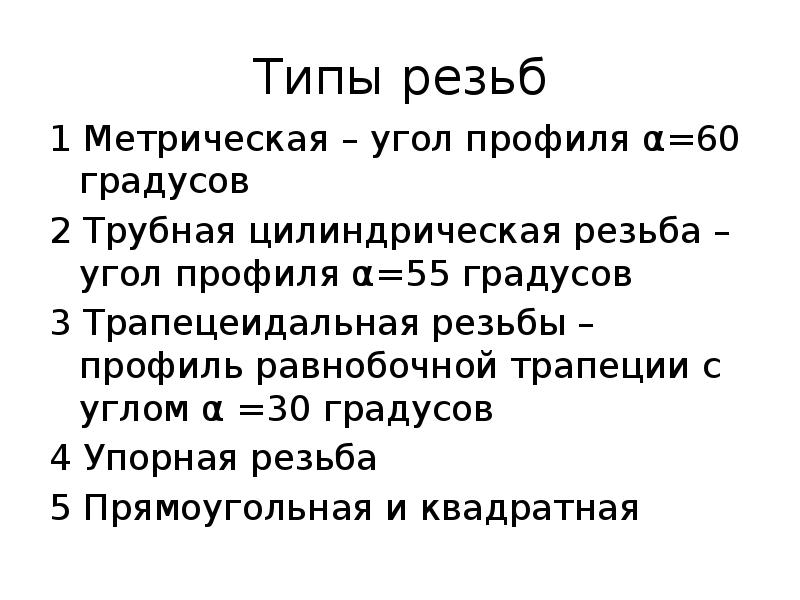

Типы резьб 1 Метрическая – угол профиля α=60 градусов 2 Трубная цилиндрическая резьба – угол профиля α=55 градусов 3 Трапецеидальная резьбы –профиль равнобочной трапеции с углом α =30 градусов 4 Упорная резьба 5 Прямоугольная и квадратная

Слайд 14

Описание слайда:

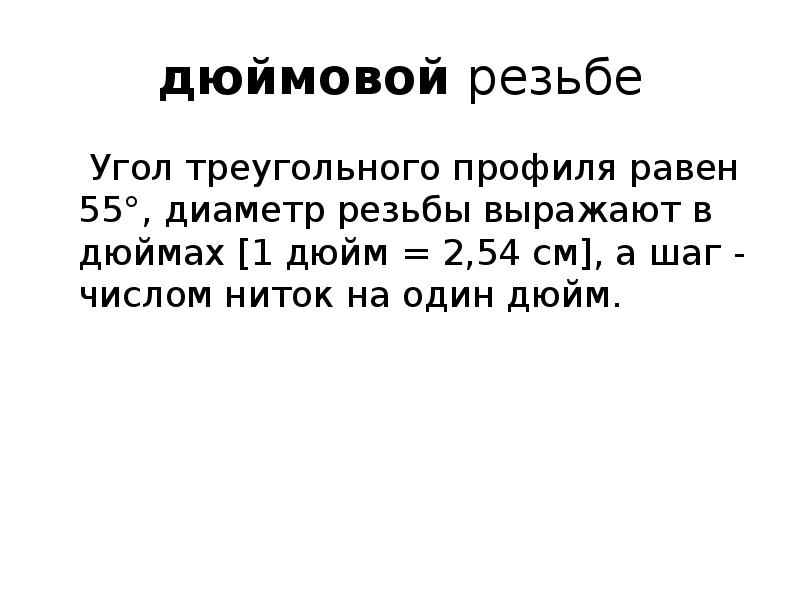

дюймовой резьбе Угол треугольного профиля равен 55°, диаметр резьбы выражают в дюймах [1 дюйм = 2,54 см], а шаг - числом ниток на один дюйм.

Слайд 15

Описание слайда:

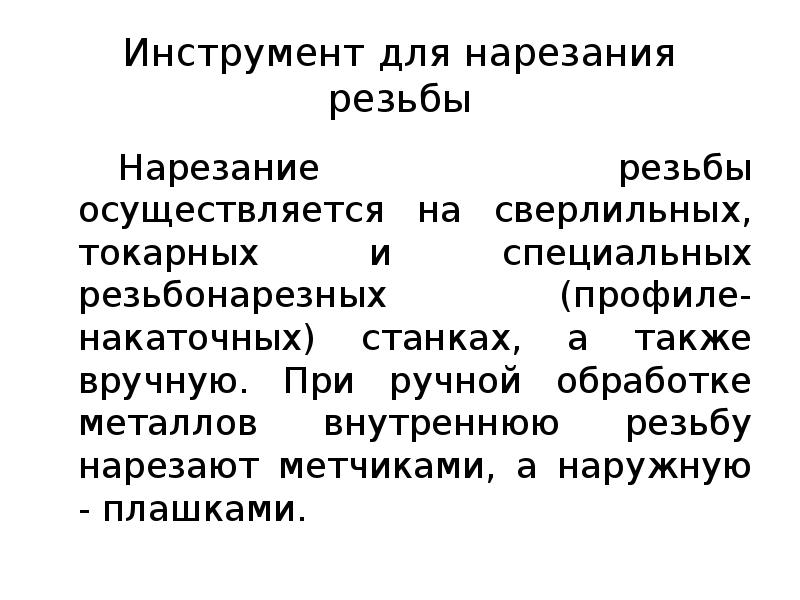

Инструмент для нарезания резьбы Нарезание резьбы осуществляется на сверлильных, токарных и специальных резьбонарезных (профиле-накаточных) станках, а также вручную. При ручной обработке металлов внутреннюю резьбу нарезают метчиками, а наружную - плашками.

Слайд 16

Описание слайда:

Нарезание внутренней резьбы Конструкция метчика 1 - заборная часть; 2 - калибрующая часть; 3 - стружечная канавка; 4 - хвостовик; 5 - квадрат.

Слайд 17

Описание слайда:

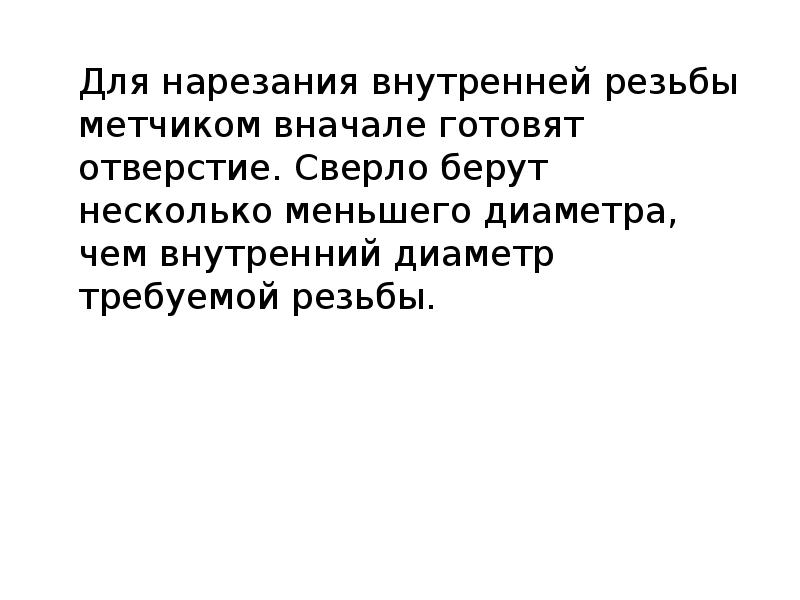

Для нарезания внутренней резьбы метчиком вначале готовят отверстие. Сверло берут несколько меньшего диаметра, чем внутренний диаметр требуемой резьбы. Для нарезания внутренней резьбы метчиком вначале готовят отверстие. Сверло берут несколько меньшего диаметра, чем внутренний диаметр требуемой резьбы.

Слайд 18

Описание слайда:

Нарезание наружной резьбы Режущий инструмент Круглая плашка

Слайд 19

Описание слайда:

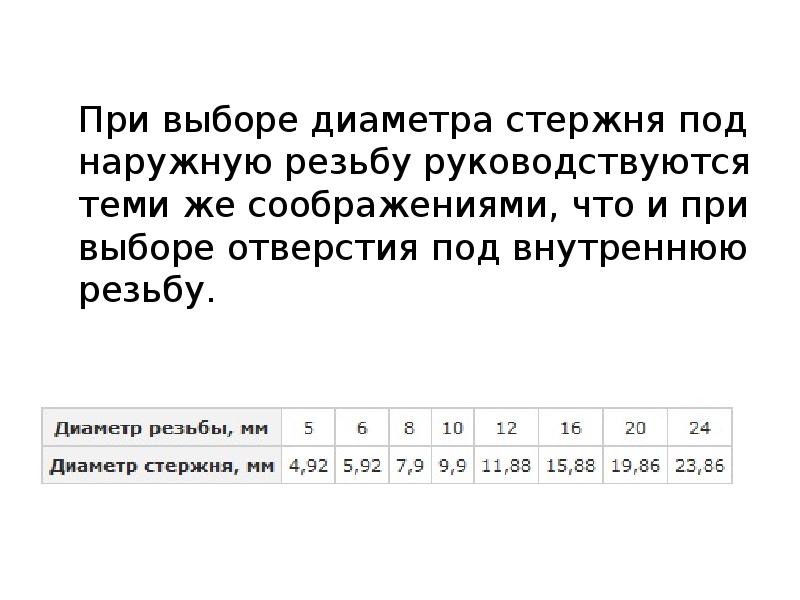

При выборе диаметра стержня под наружную резьбу руководствуются теми же соображениями, что и при выборе отверстия под внутреннюю резьбу. При выборе диаметра стержня под наружную резьбу руководствуются теми же соображениями, что и при выборе отверстия под внутреннюю резьбу.

Слайд 20

Описание слайда:

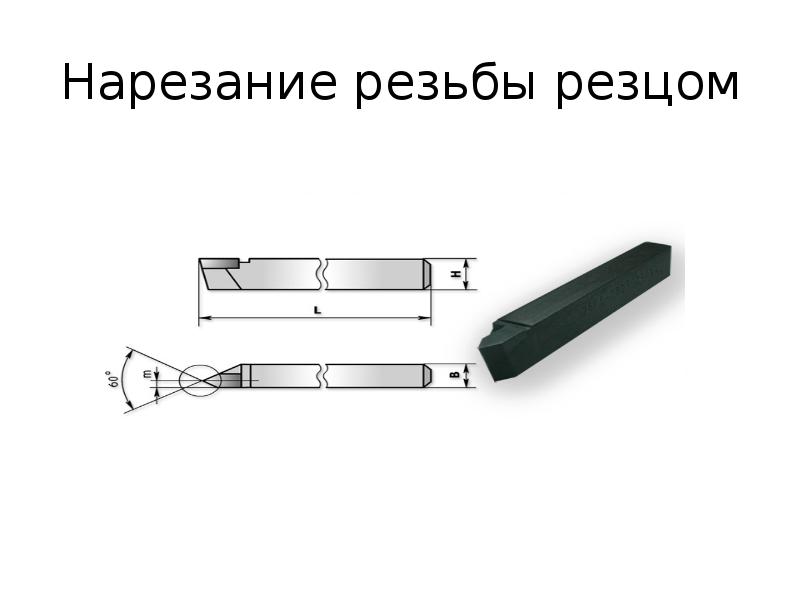

Нарезание резьбы резцом

Слайд 21

Описание слайда:

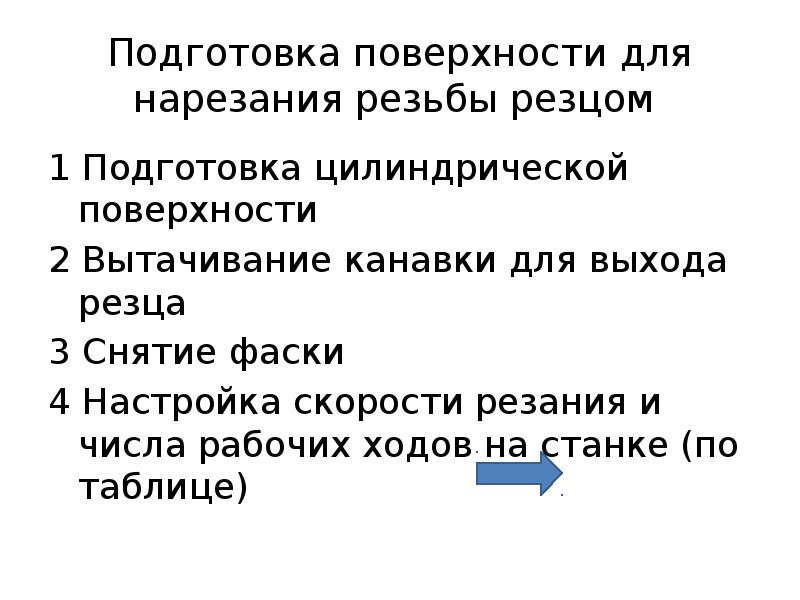

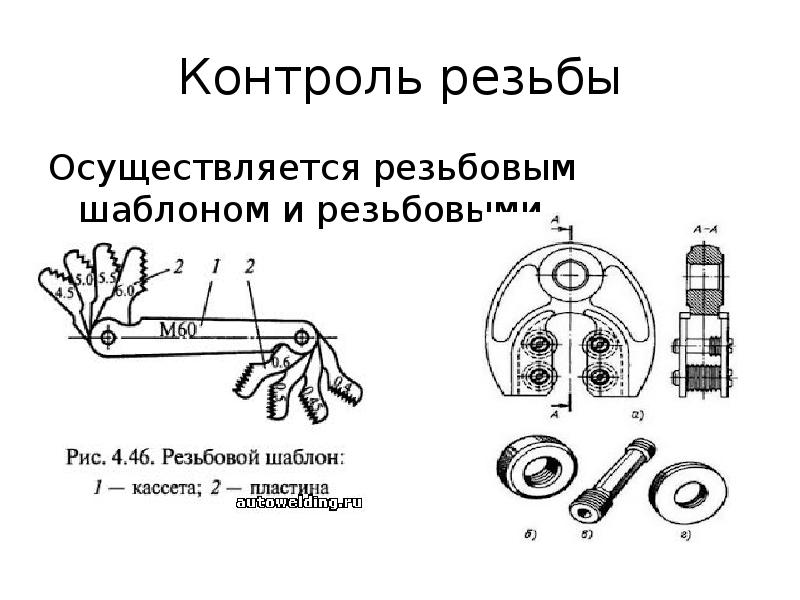

Подготовка поверхности для нарезания резьбы резцом 1 Подготовка цилиндрической поверхности 2 Вытачивание канавки для выхода резца 3 Снятие фаски 4 Настройка скорости резания и числа рабочих ходов на станке (по таблице)
