Неразветвленные RLC цепи Неразветвленная цепь. Резонанс напряжений.

Слайд 2

Описание слайда:

1. Неразветвленная RLC- цепь –это цепь, в которую последовательно включены катушка, конденсатор и резистор. Из диаграммы по теореме Пифагора можно найти напряжение на зажимах цепи:

Слайд 3

Описание слайда:

Треугольник сопротивлений Из диаграммы по теореме Пифагора найдем полное сопротивление:

Слайд 4

Описание слайда:

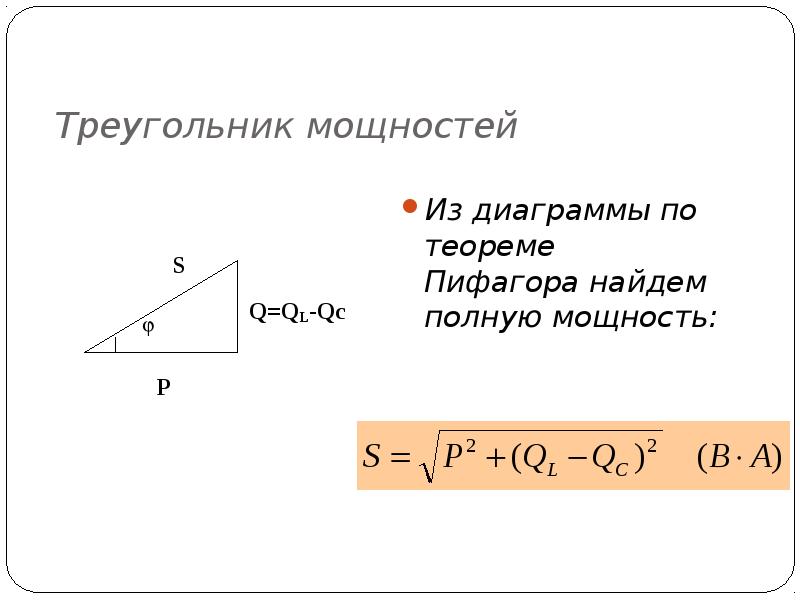

Треугольник мощностей Из диаграммы по теореме Пифагора найдем полную мощность:

Слайд 5

Описание слайда:

Коэффициент мощности: Коэффициент мощности безразмерная величина, он показывает какая часть электрической работы выполняется с пользой.

Слайд 6

Описание слайда:

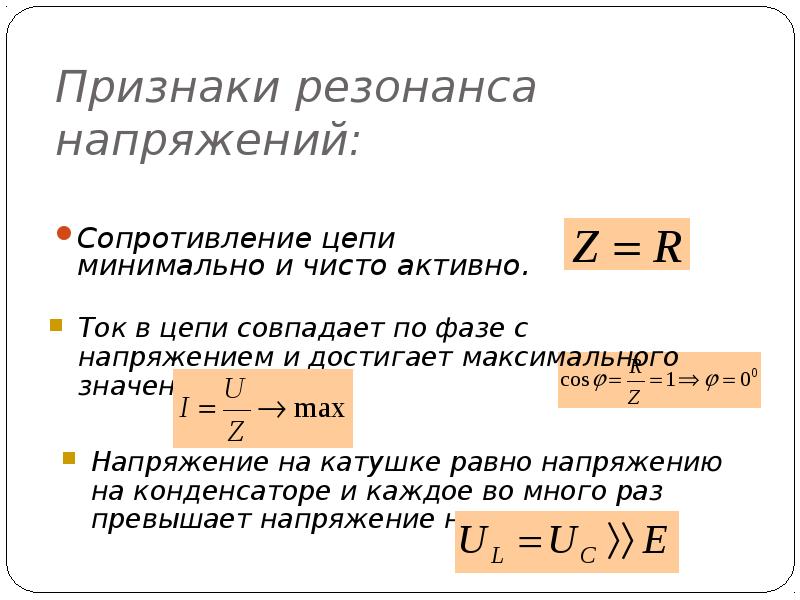

2. Последовательная RLC-цепь является колебательным контуром, т.к в этой цепи происходят колебания связанные с обменом энергией между конденсатором и катушкой. Условие резонанса напряжений:
