Слайд 1

Описание слайда:

Несправності на рівні компонентів Пасивні компоненти

Слайд 2

Описание слайда:

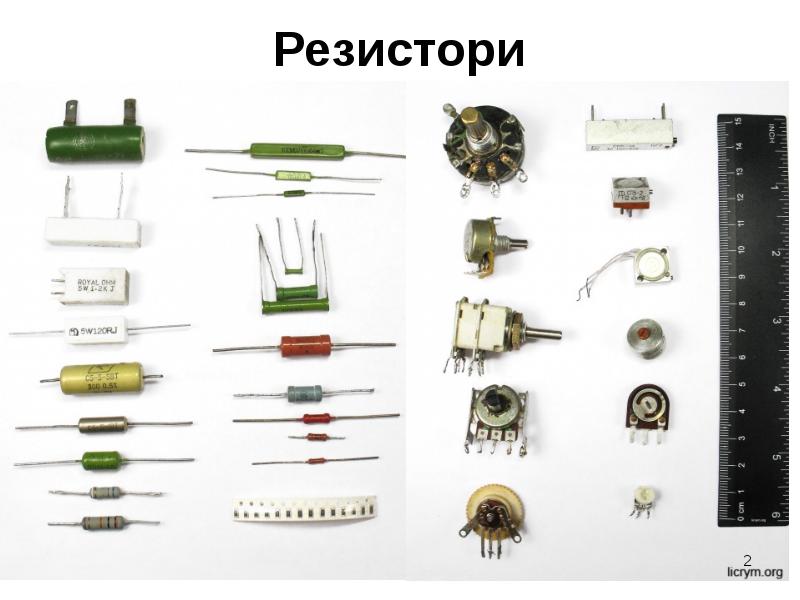

Резистори

Слайд 3

Описание слайда:

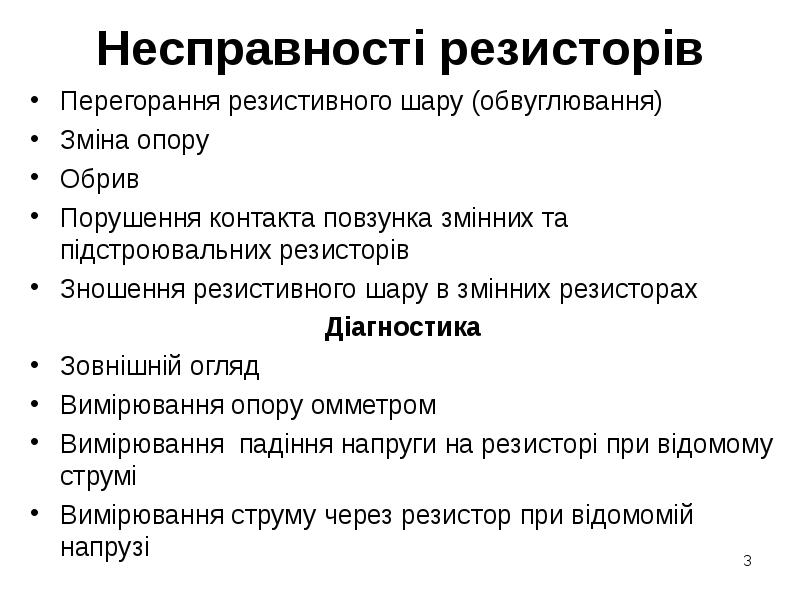

Несправності резисторів Перегорання резистивного шару (обвуглювання) Зміна опору Обрив Порушення контакта повзунка змінних та підстроювальних резисторів Зношення резистивного шару в змінних резисторах Діагностика Зовнішній огляд Вимірювання опору омметром Вимірювання падіння напруги на резисторі при відомому струмі Вимірювання струму через резистор при відомомій напрузі

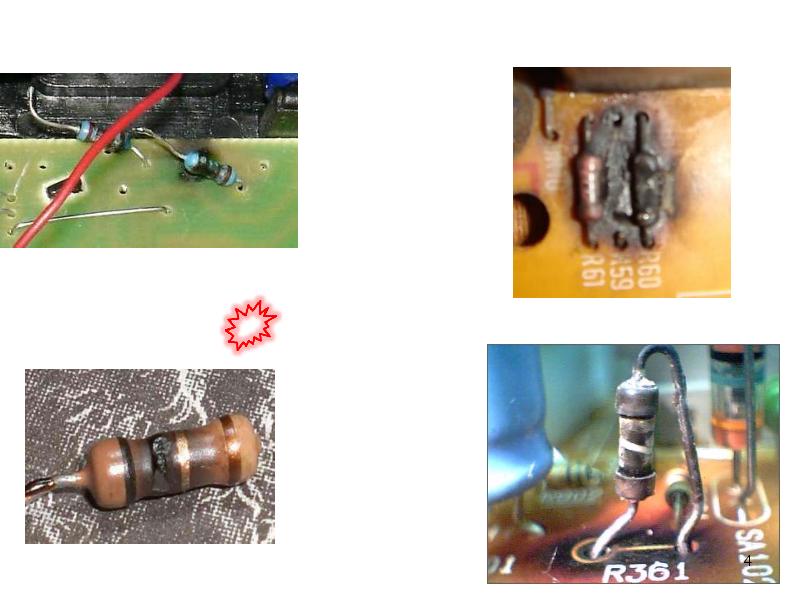

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

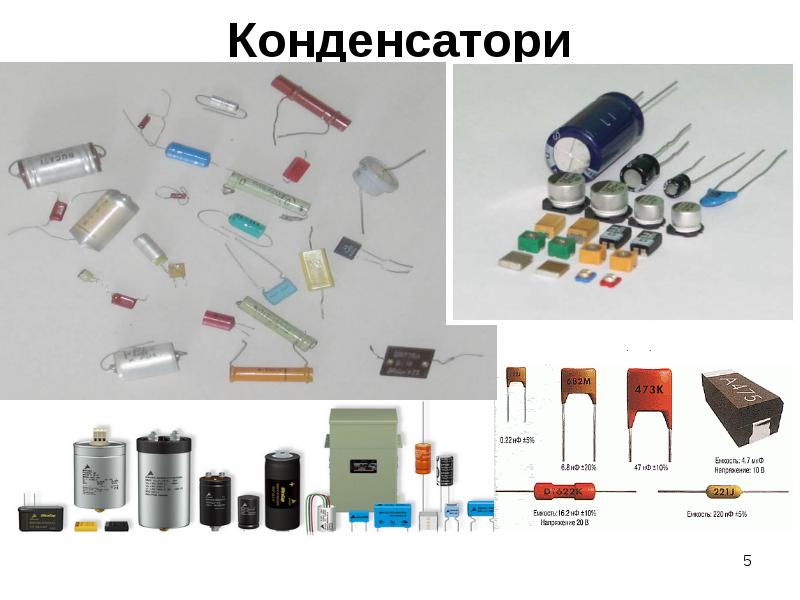

Конденсатори

Слайд 6

Описание слайда:

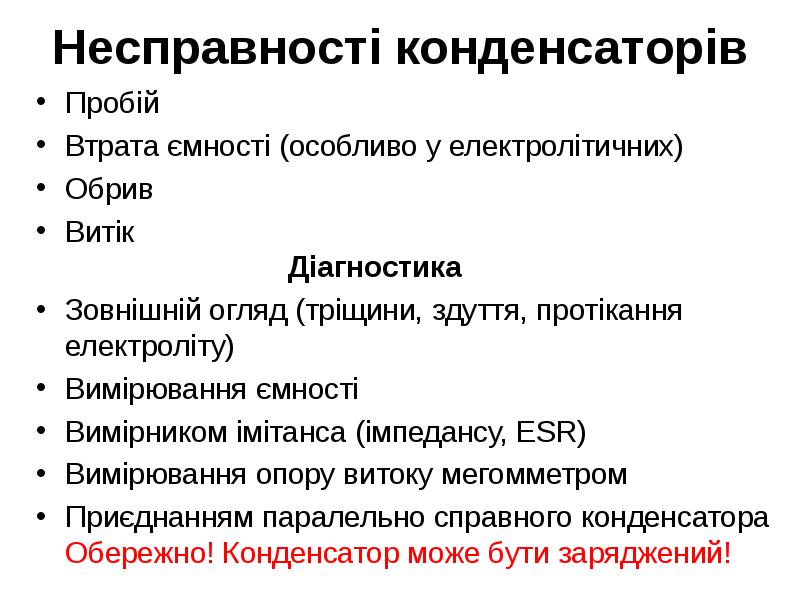

Несправності конденсаторів Пробій Втрата ємності (особливо у електролітичних) Обрив Витік Діагностика Зовнішній огляд (тріщини, здуття, протікання електроліту) Вимірювання ємності Вимірником імітанса (імпедансу, ESR) Вимірювання опору витоку мегомметром Приєднанням паралельно справного конденсатора Обережно! Конденсатор може бути заряджений!

Слайд 7

Описание слайда:

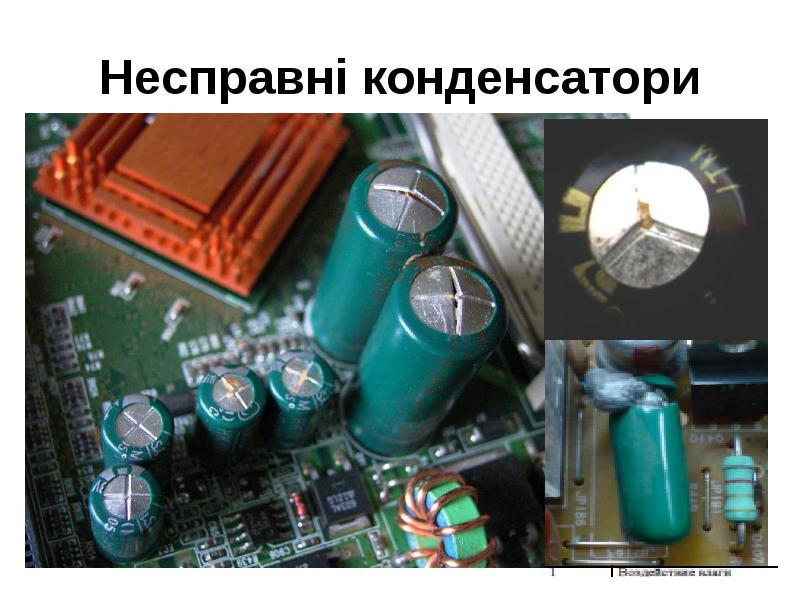

Несправні конденсатори

Слайд 8

Описание слайда:

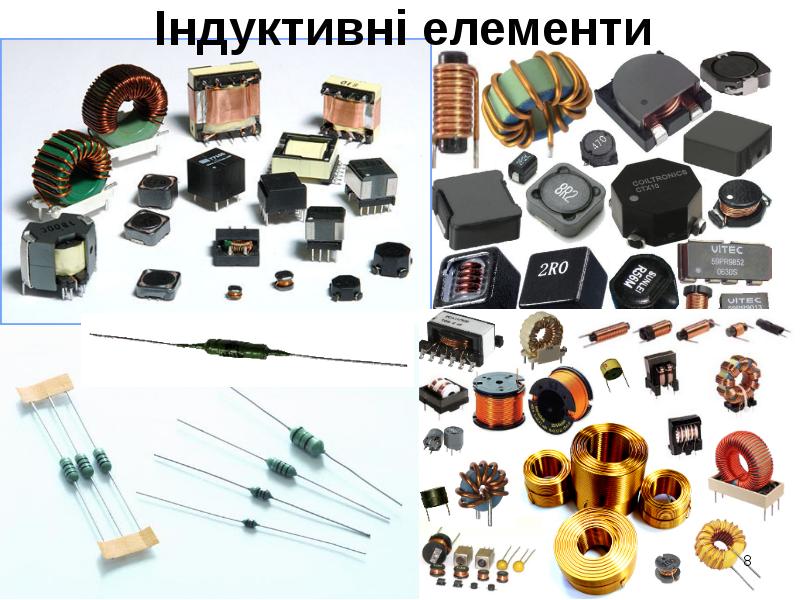

Індуктивні елементи

Слайд 9

Описание слайда:

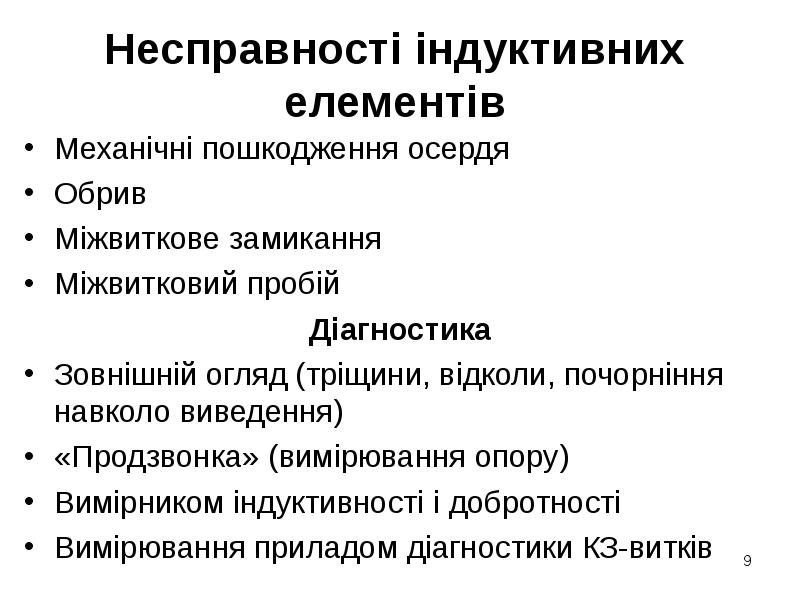

Несправності індуктивних елементів Механічні пошкодження осердя Обрив Міжвиткове замикання Міжвитковий пробій Діагностика Зовнішній огляд (тріщини, відколи, почорніння навколо виведення) «Продзвонка» (вимірювання опору) Вимірником індуктивності і добротності Вимірювання приладом діагностики КЗ-витків

Слайд 10

Описание слайда:

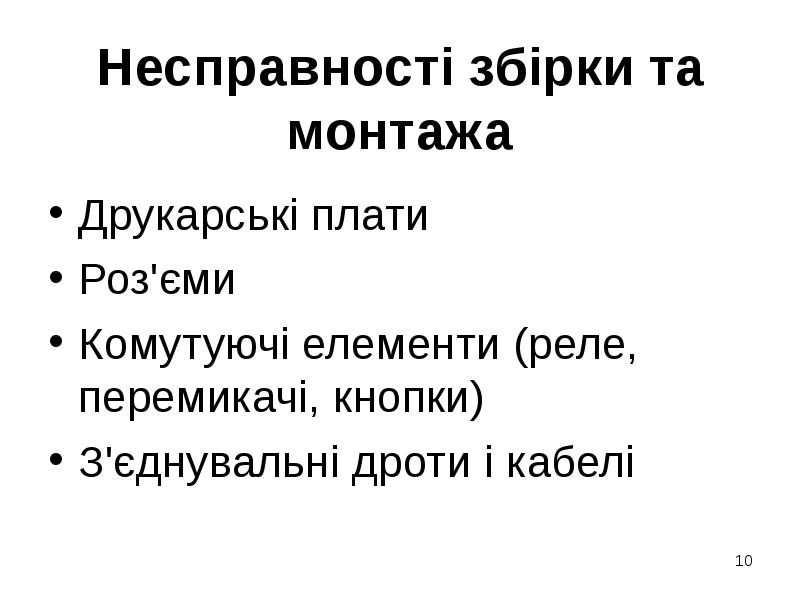

Несправності збірки та монтажа Друкарські плати Роз'єми Комутуючі елементи (реле, перемикачі, кнопки) З'єднувальні дроти і кабелі

Слайд 11

Описание слайда:

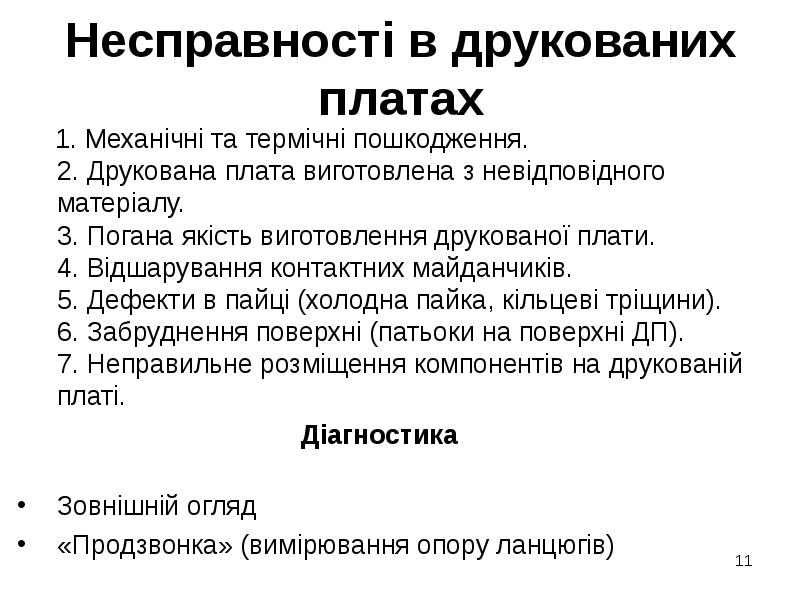

Несправності в друкованих платах 1. Механічні та термічні пошкодження. 2. Друкована плата виготовлена з невідповідного матеріалу. 3. Погана якість виготовлення друкованої плати. 4. Відшарування контактних майданчиків. 5. Дефекти в пайці (холодна пайка, кільцеві тріщини). 6. Забруднення поверхні (патьоки на поверхні ДП). 7. Неправильне розміщення компонентів на друкованій платі. Діагностика Зовнішній огляд «Продзвонка» (вимірювання опору ланцюгів)

Слайд 12

Описание слайда:

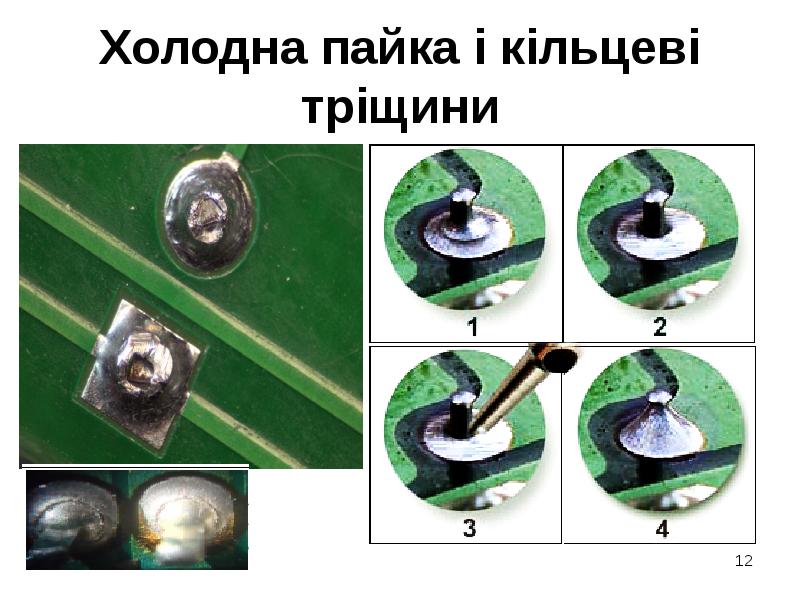

Холодна пайка і кільцеві тріщини

Слайд 13

Описание слайда:

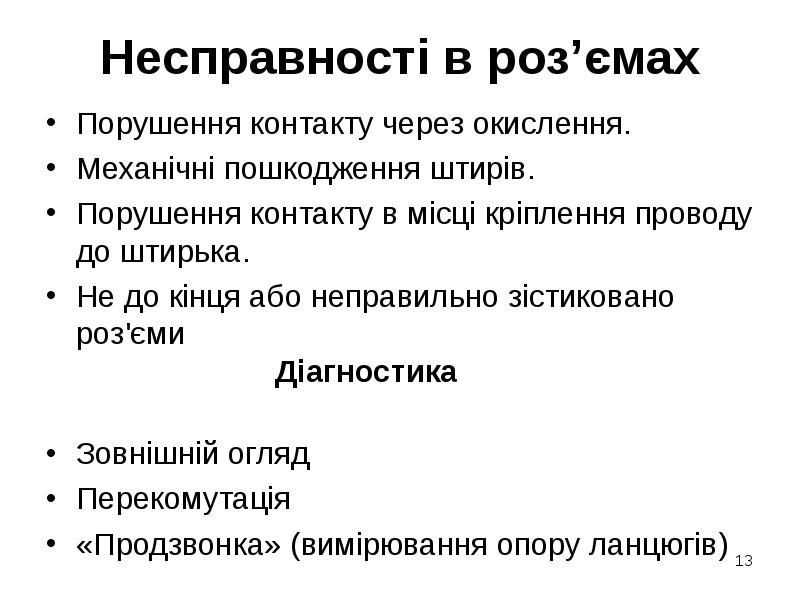

Несправності в роз’ємах Порушення контакту через окислення. Механічні пошкодження штирів. Порушення контакту в місці кріплення проводу до штирька. Не до кінця або неправильно зістиковано роз'єми Діагностика Зовнішній огляд Перекомутація «Продзвонка» (вимірювання опору ланцюгів)

Слайд 14

Описание слайда:

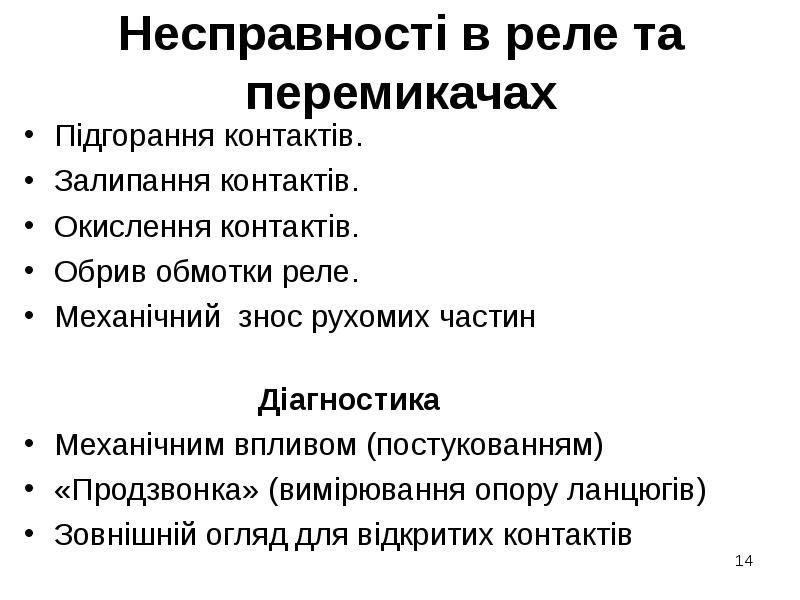

Несправності в реле та перемикачах Підгорання контактів. Залипання контактів. Окислення контактів. Обрив обмотки реле. Механічний знос рухомих частин Діагностика Механічним впливом (постукованням) «Продзвонка» (вимірювання опору ланцюгів) Зовнішній огляд для відкритих контактів

Слайд 15

Описание слайда:

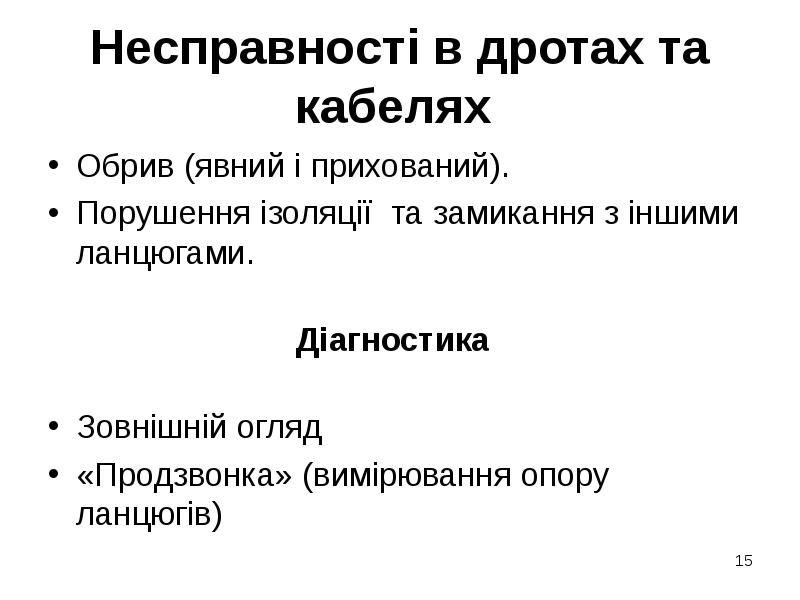

Несправності в дротах та кабелях Обрив (явний і прихований). Порушення ізоляції та замикання з іншими ланцюгами. Діагностика Зовнішній огляд «Продзвонка» (вимірювання опору ланцюгів)

Слайд 16

Описание слайда:

Несправності на рівні компонентів Активні компоненти

Слайд 17

Описание слайда:

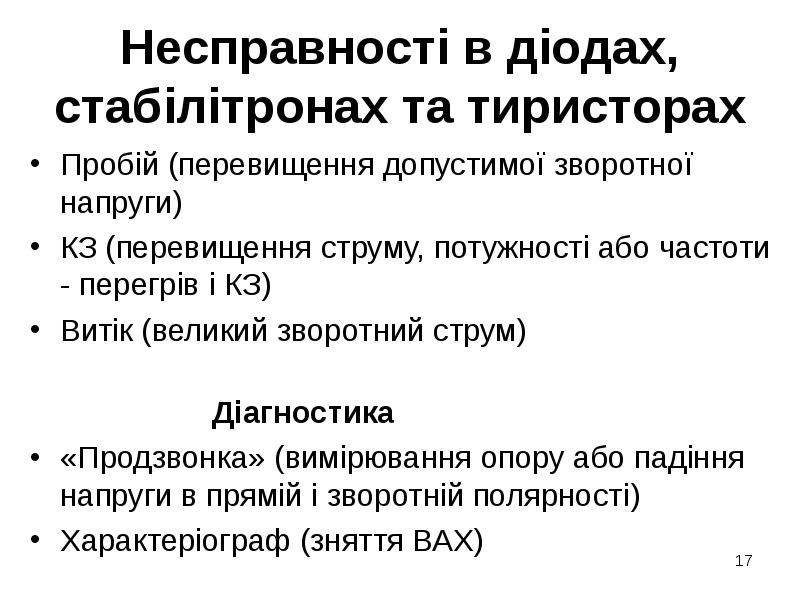

Несправності в діодах, стабілітронах та тиристорах Пробій (перевищення допустимої зворотної напруги) КЗ (перевищення струму, потужності або частоти - перегрів і КЗ) Витік (великий зворотний струм) Діагностика «Продзвонка» (вимірювання опору або падіння напруги в прямій і зворотній полярності) Характеріограф (зняття ВАХ)

Слайд 18

Описание слайда:

«Продзвонка» діодів

Слайд 19

Описание слайда:

Перевірка тиристорів

Слайд 20

Описание слайда:

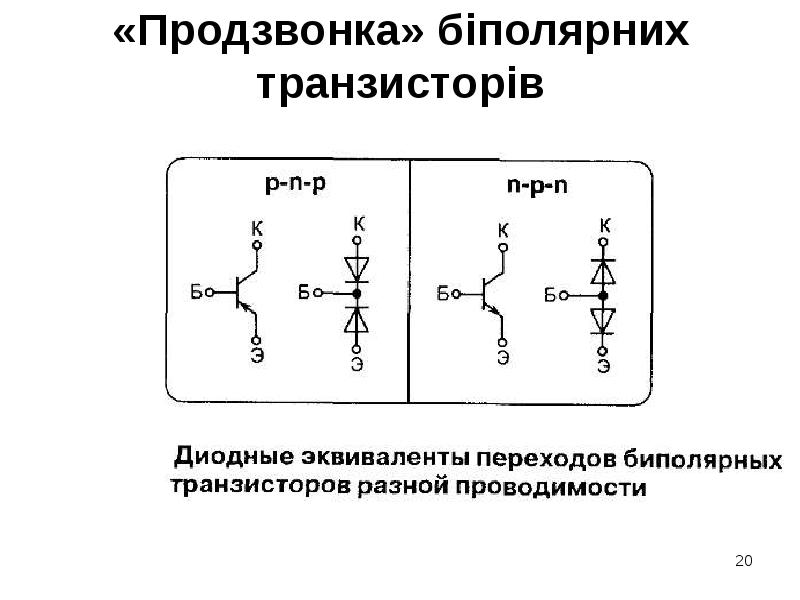

«Продзвонка» біполярних транзисторів

Слайд 21

Описание слайда:

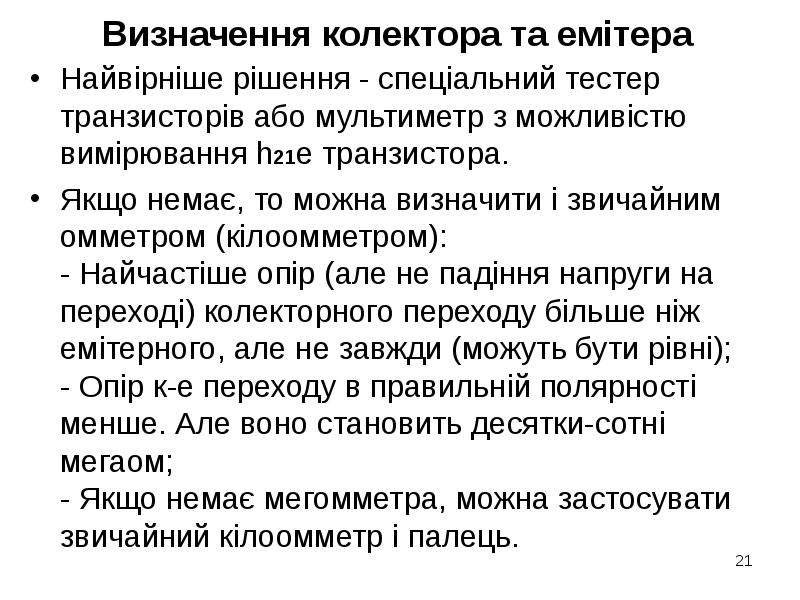

Визначення колектора та емітера Найвірніше рішення - спеціальний тестер транзисторів або мультиметр з можливістю вимірювання h21e транзистора. Якщо немає, то можна визначити і звичайним омметром (кілоомметром): - Найчастіше опір (але не падіння напруги на переході) колекторного переходу більше ніж емітерного, але не завжди (можуть бути рівні); - Опір к-е переходу в правильній полярності менше. Але воно становить десятки-сотні мегаом; - Якщо немає мегомметра, можна застосувати звичайний кілоомметр і палець.

Слайд 22

Описание слайда:

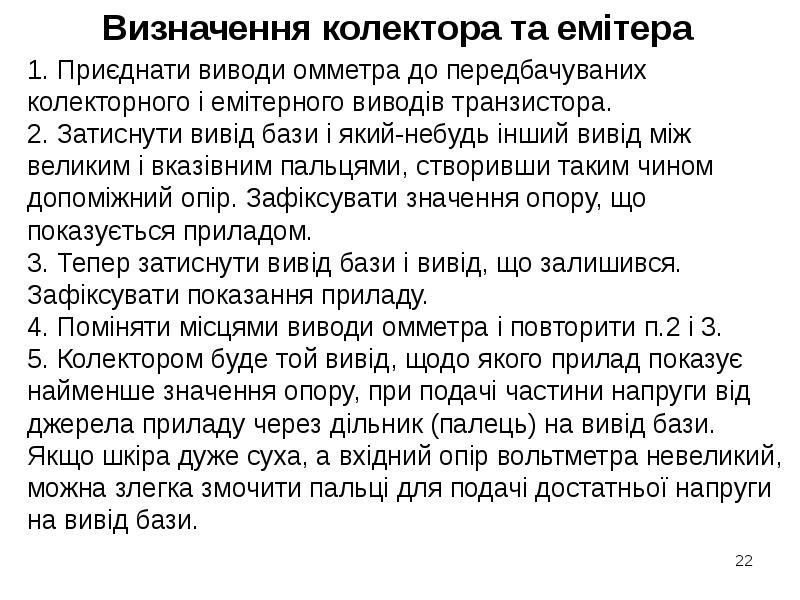

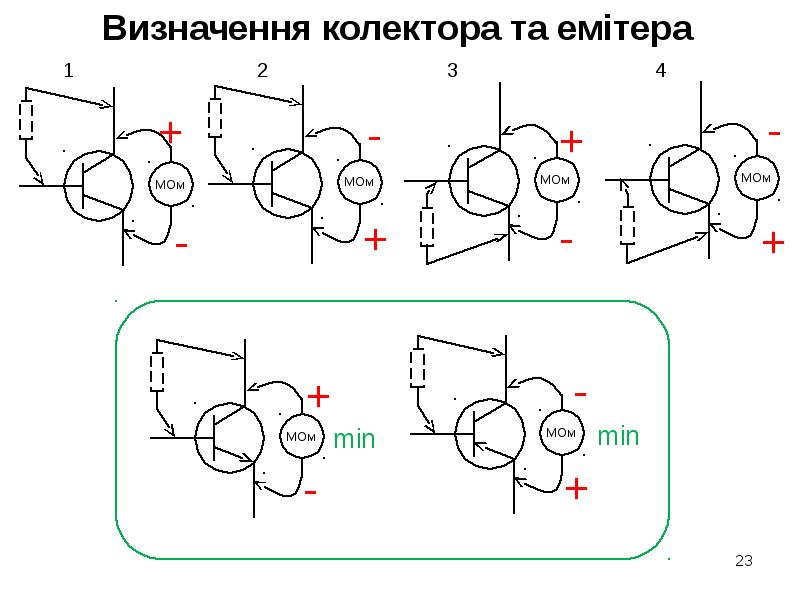

Визначення колектора та емітера 1. Приєднати виводи омметра до передбачуваних колекторного і емітерного виводів транзистора. 2. Затиснути вивід бази і який-небудь інший вивід між великим і вказівним пальцями, створивши таким чином допоміжний опір. Зафіксувати значення опору, що показується приладом. 3. Тепер затиснути вивід бази і вивід, що залишився. Зафіксувати показання приладу. 4. Поміняти місцями виводи омметра і повторити п.2 і 3. 5. Колектором буде той вивід, щодо якого прилад показує найменше значення опору, при подачі частини напруги від джерела приладу через дільник (палець) на вивід бази. Якщо шкіра дуже суха, а вхідний опір вольтметра невеликий, можна злегка змочити пальці для подачі достатньої напруги на вивід бази.

Слайд 23

Описание слайда:

Визначення колектора та емітера

Слайд 24

Описание слайда:

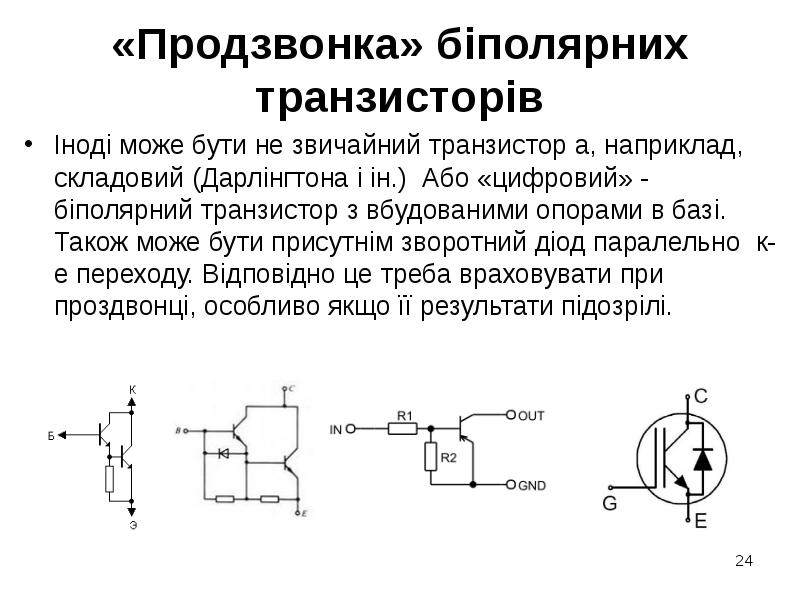

«Продзвонка» біполярних транзисторів Іноді може бути не звичайний транзистор а, наприклад, складовий (Дарлінгтона і ін.) Або «цифровий» - біполярний транзистор з вбудованими опорами в базі. Також може бути присутнім зворотний діод паралельно к-е переходу. Відповідно це треба враховувати при проздвонці, особливо якщо її результати підозрілі.

Слайд 25

Описание слайда:

«Продзвонка» польових транзисторів

Слайд 26

Описание слайда:

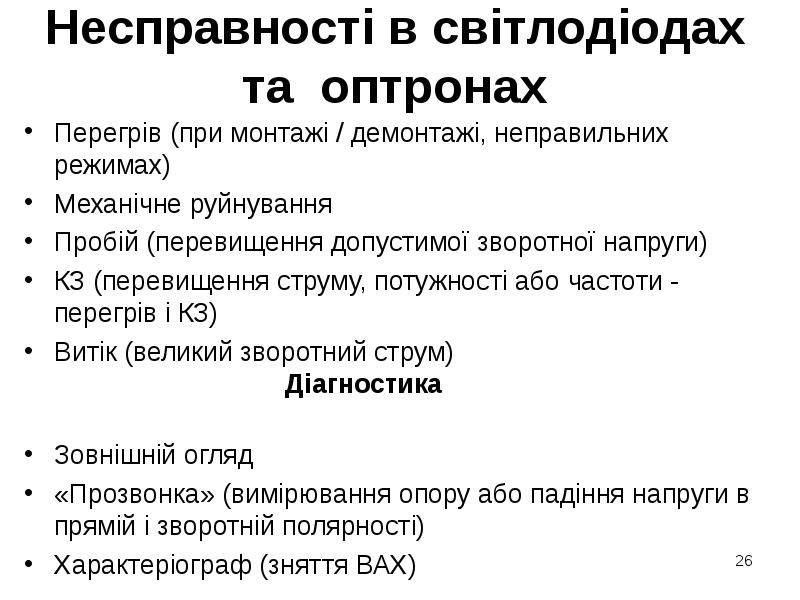

Несправності в світлодіодах та оптронах Перегрів (при монтажі / демонтажі, неправильних режимах) Механічне руйнування Пробій (перевищення допустимої зворотної напруги) КЗ (перевищення струму, потужності або частоти - перегрів і КЗ) Витік (великий зворотний струм) Діагностика Зовнішній огляд «Прозвонка» (вимірювання опору або падіння напруги в прямій і зворотній полярності) Характеріограф (зняття ВАХ)

Слайд 27

Описание слайда:

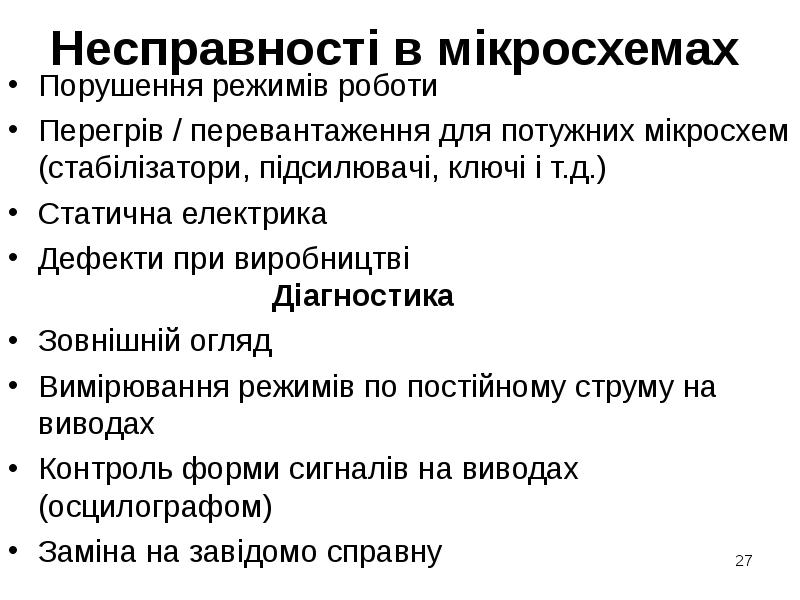

Несправності в мікросхемах Порушення режимів роботи Перегрів / перевантаження для потужних мікросхем (стабілізатори, підсилювачі, ключі і т.д.) Статична електрика Дефекти при виробництві Діагностика Зовнішній огляд Вимірювання режимів по постійному струму на виводах Контроль форми сигналів на виводах (осцилографом) Заміна на завідомо справну

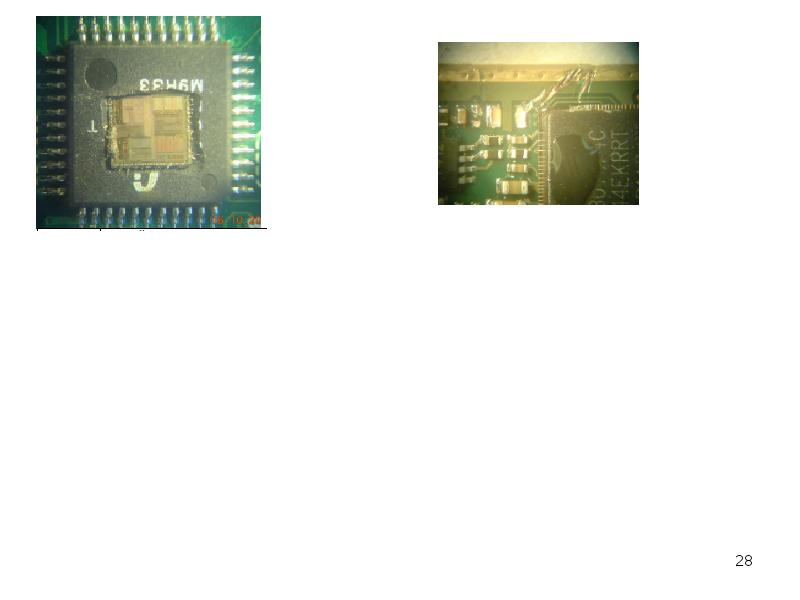

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

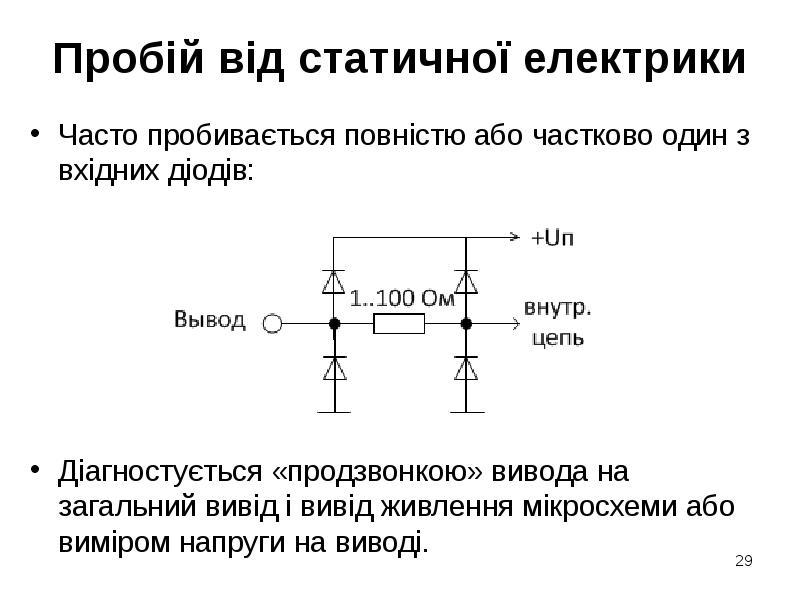

Пробій від статичної електрики Часто пробивається повністю або частково один з вхідних діодів: Діагностується «продзвонкою» вивода на загальний вивід і вивід живлення мікросхеми або виміром напруги на виводі.
