Слайд 1

Описание слайда:

Наномеханика Nanomechanics of materials and systems Lecture 5 Неустойчивость тонких пленок, само-организация на поверхности. Surface instability and self-organization

Слайд 2

Описание слайда:

Нестабильность механически напряженной пленки Instability of mechanically stressed films

Слайд 3

Описание слайда:

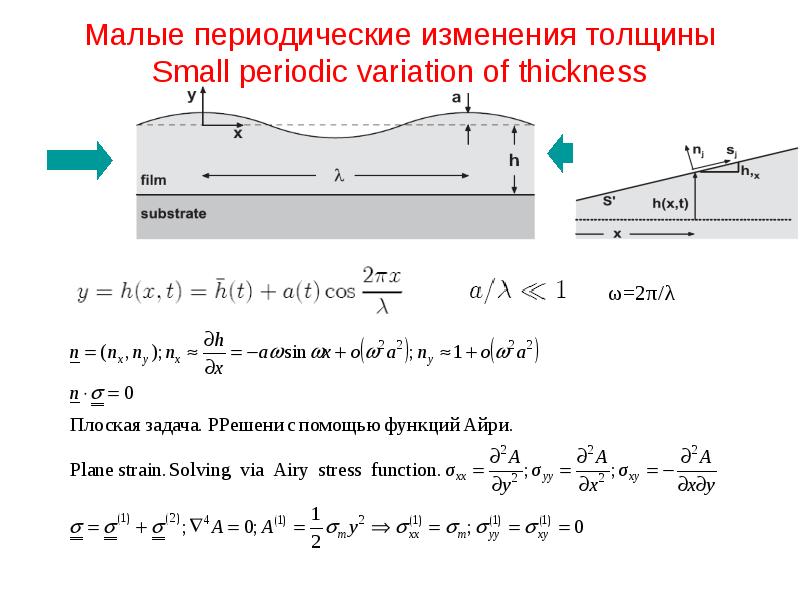

Малые периодические изменения толщины Small periodic variation of thickness

Слайд 4

Описание слайда:

Малые периодические изменения толщины Small periodic variation of thickness

Слайд 5

Описание слайда:

Плотность энергии и химический потенциал Energy and chemical potential

Слайд 6

Описание слайда:

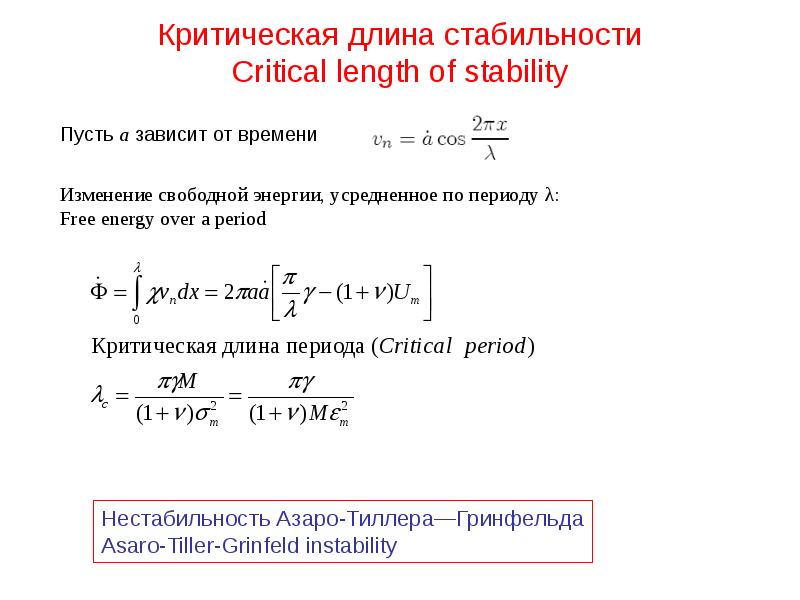

Критическая длина стабильности Critical length of stability

Слайд 7

Описание слайда:

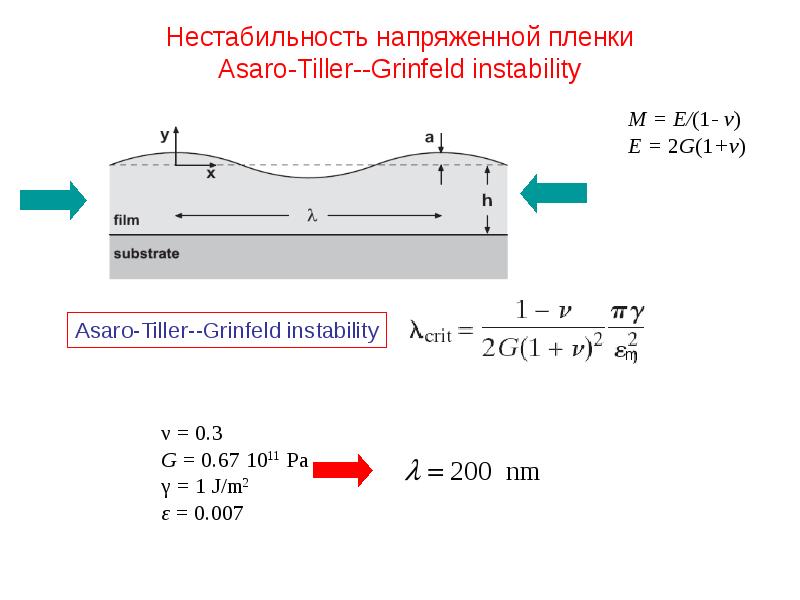

Нестабильность напряженной пленки Asaro-Tiller--Grinfeld instability

Слайд 8

Описание слайда:

Нестабильность пленки GeSi на Si Asaro-Tiller--Grinfeld instability of GeSi on Si

Слайд 9

Описание слайда:

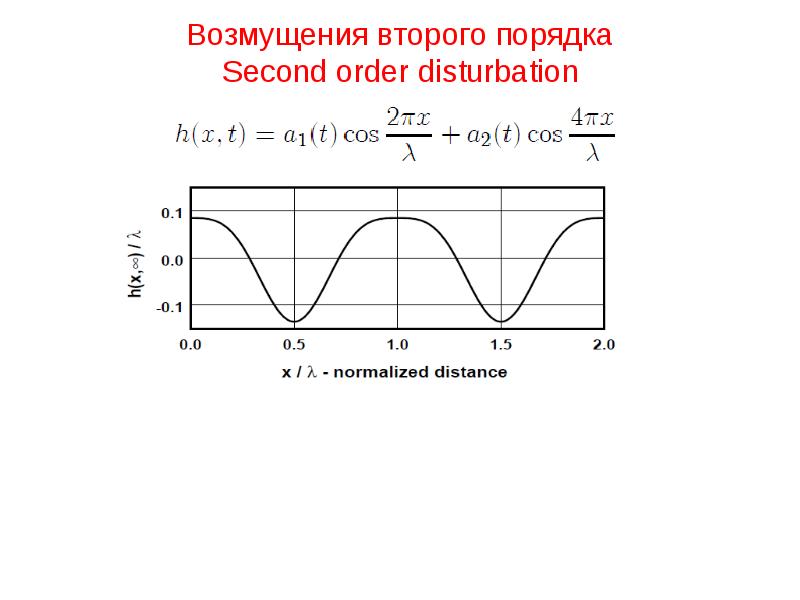

Возмущения второго порядка Second order disturbation

Слайд 10

Описание слайда:

Применимость приближения малых флуктуаций Applicability of small perturbation approach

Слайд 11

Описание слайда:

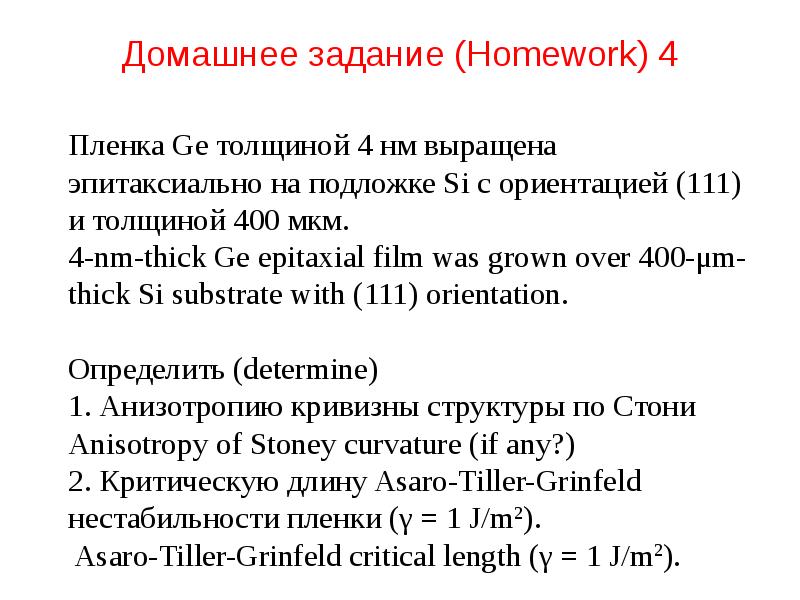

Домашнее задание (Homework) 4

Слайд 12

Описание слайда:

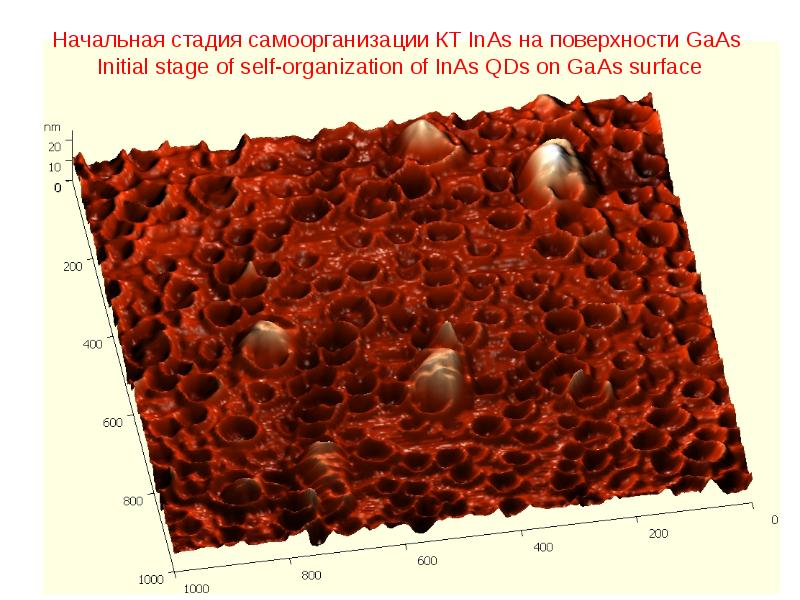

Начальная стадия самоорганизации КТ InAs на поверхности GaAs Initial stage of self-organization of InAs QDs on GaAs surface

Слайд 13

Описание слайда:

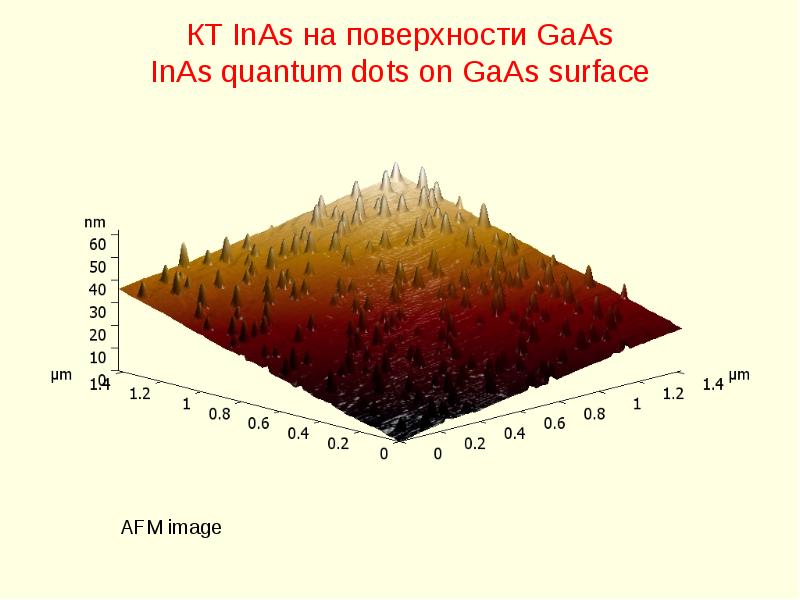

КТ InAs на поверхности GaAs InAs quantum dots on GaAs surface

Слайд 14

Описание слайда:

Причина формирования КТ – выигрыш в упругой энергии The reason for self-organization is a release of elastic energy

Слайд 15

Описание слайда:

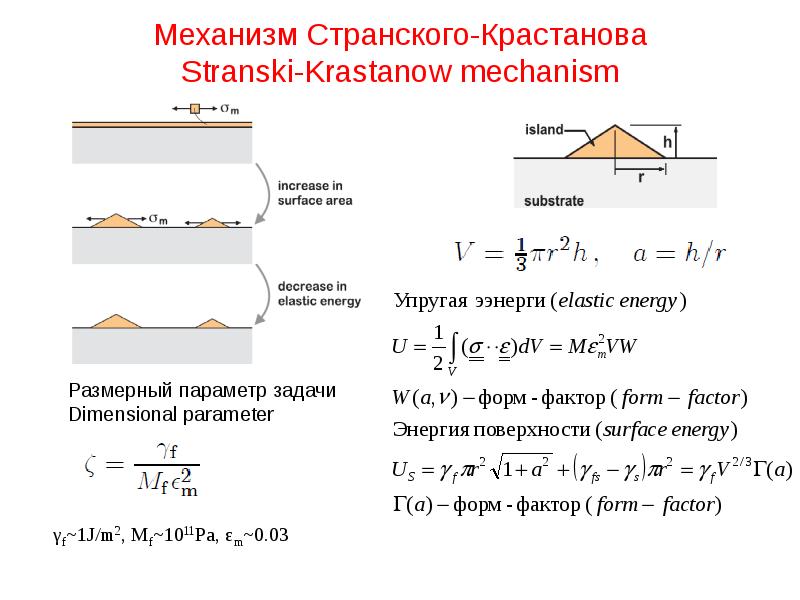

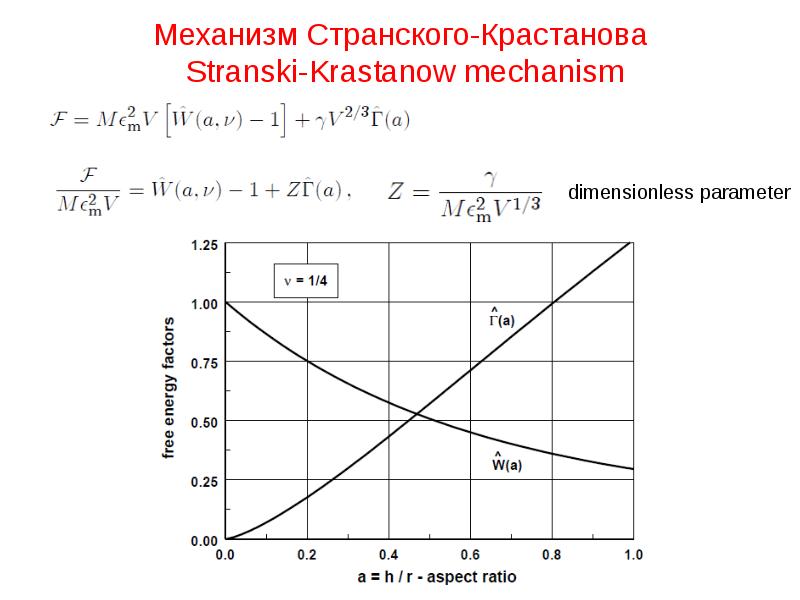

Механизм Странского-Крастанова Stranski-Krastanow mechanism

Слайд 16

Описание слайда:

Механизм Странского-Крастанова Stranski-Krastanow mechanism

Слайд 17

Описание слайда:

Соотношение вертикального и латерального размеров Optimal aspect ratio

Слайд 18

Описание слайда:

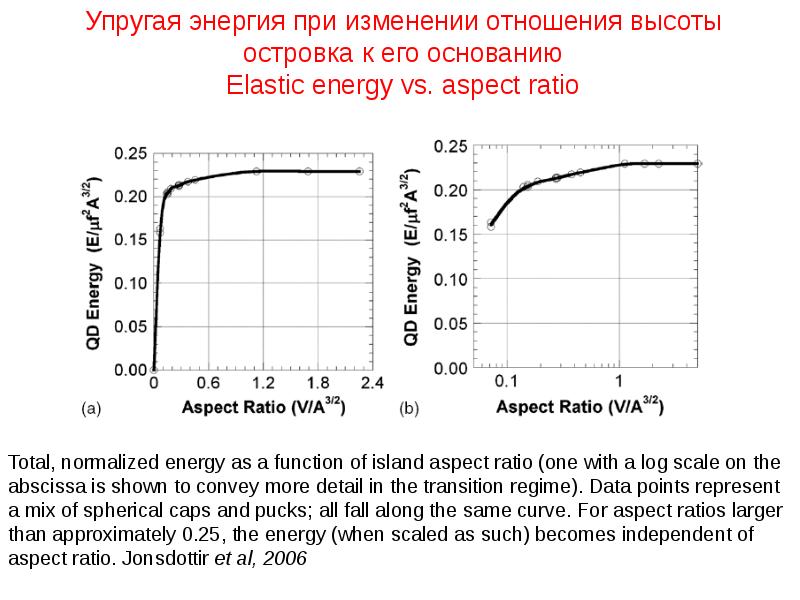

Упругая энергия при изменении отношения высоты островка к его основанию Elastic energy vs. aspect ratio

Слайд 19

Описание слайда:

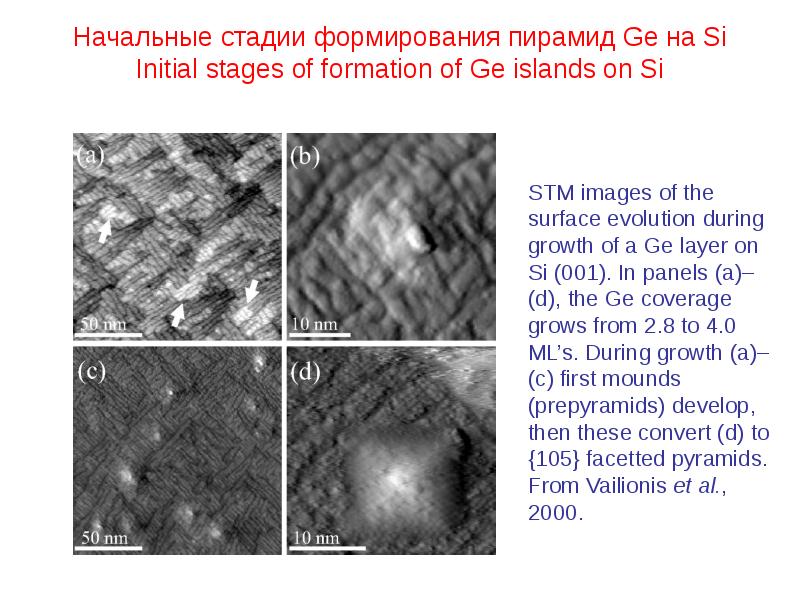

Начальные стадии формирования пирамид Ge на Si Initial stages of formation of Ge islands on Si

Слайд 20

Описание слайда:

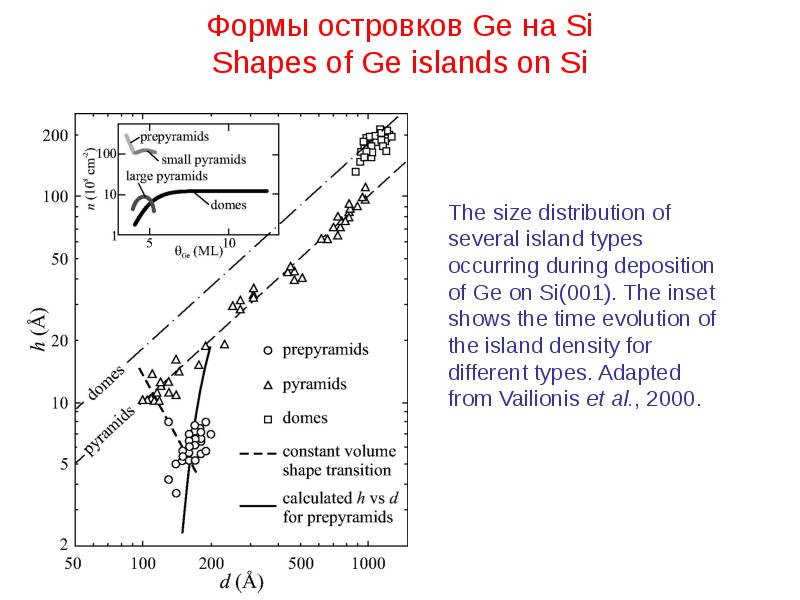

Формы островков Ge на Si Shapes of Ge islands on Si

Слайд 21

Описание слайда:

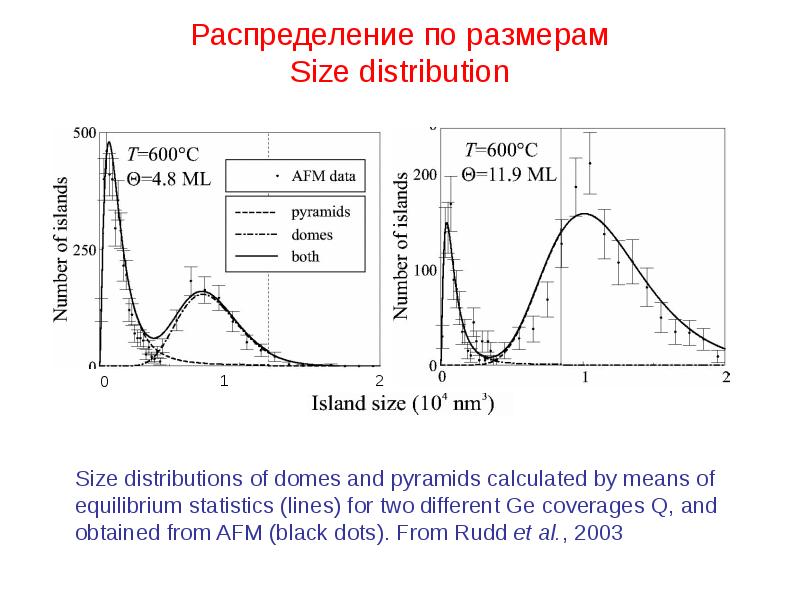

Распределение по размерам Size distribution

Слайд 22

Описание слайда:

Эволюция формы Shape evolution

Слайд 23

Описание слайда:

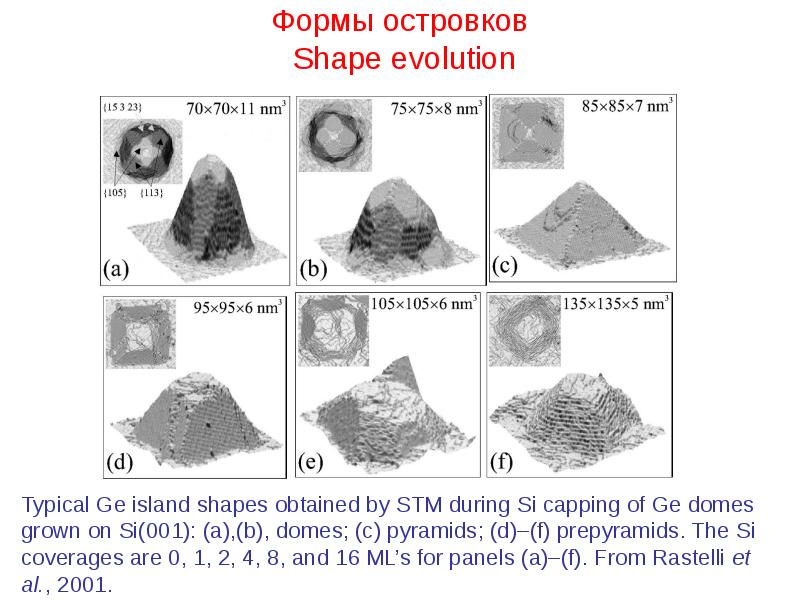

Формы островков Shape evolution

Слайд 24

Описание слайда:

Геометрия островков InAs на GaAs и Ge на Si Geometry of InAs islands on GaAs and Ge on Si

Слайд 25

Описание слайда:

Нуклеация пирамидальных островков Nucleation of pyramidal islands

Слайд 26

Описание слайда:

Фасетирование островков InAs на GaAs Facetting of InAs islands on GaAs

Слайд 27

Описание слайда:

Фасетирование островков Facetting of islands

Слайд 28

Описание слайда:

Энергия фасетированной поверхности Energy of facetted surface

Слайд 29

Описание слайда:

Равновесность системы островков

Слайд 30

Описание слайда:

Самоорганизация QD на поверхности: Кинетика или термодинамика? Self-organization: kinetics or thermodynamics? Формирование квантовых точек на поверхности обычно проходит в неравновесных условиях Formation happens under non-equilibrium conditions Термодинамические модели в целом описывают наблюдаемые явления Thermodynamics describes the process reasonably well Роль кинетики зависит от конкретной системы и условий формирования квантовых точек Role of kinetics is specific for systems and conditions Для большого числа практически важных полупроводниковых гетеросистем разработаны рецепты воспроизводимого получения массивов квантовых точек на поверхности Technology has been developed for reliable production of quantum dots in different systems
