Слайд 1

Описание слайда:

Ивановский государственный химико-технологический университет Презентация на тему: «ОБОРУДОВАНИЕ ДЛЯ ДИСТИЛЛЯЦИИ МИСЦЕЛЛЫ»

Слайд 2

Описание слайда:

Основные понятия Мисцелла – раствор, состоящий из растворителя, масла, сопутствующих маслу жироподобных веществ и твердых веществ экстрагируемого материала. Обработка мисцеллы

Слайд 3

Описание слайда:

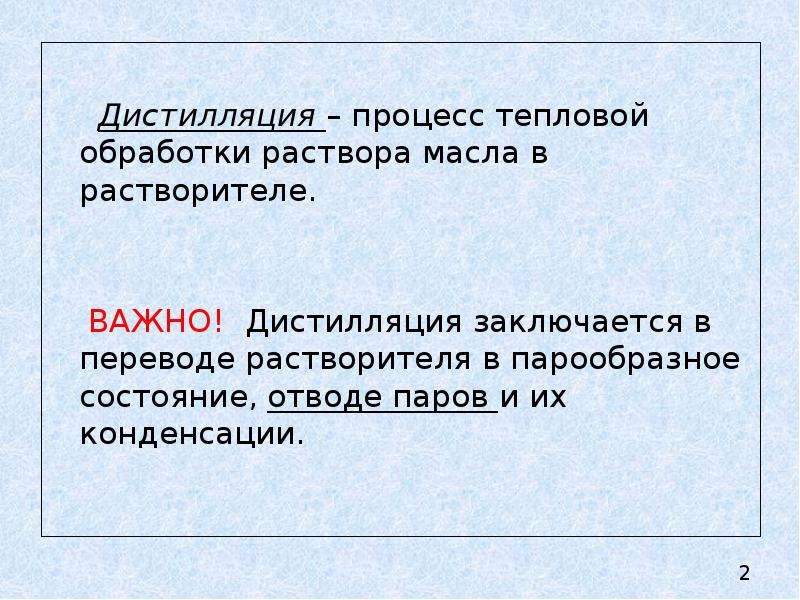

Дистилляция – процесс тепловой обработки раствора масла в растворителе. ВАЖНО! Дистилляция заключается в переводе растворителя в парообразное состояние, отводе паров и их конденсации.

Слайд 4

Описание слайда:

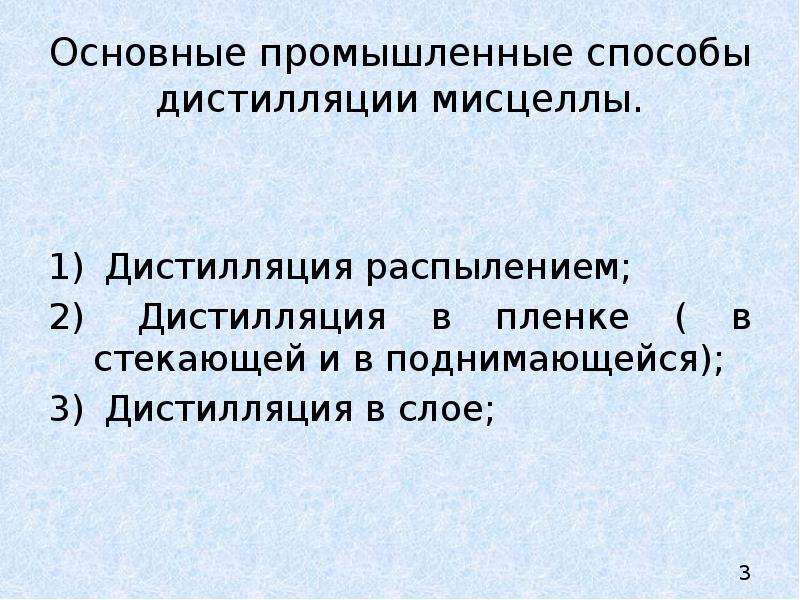

Основные промышленные способы дистилляции мисцеллы. Дистилляция распылением; Дистилляция в пленке ( в стекающей и в поднимающейся); Дистилляция в слое;

Слайд 5

Описание слайда:

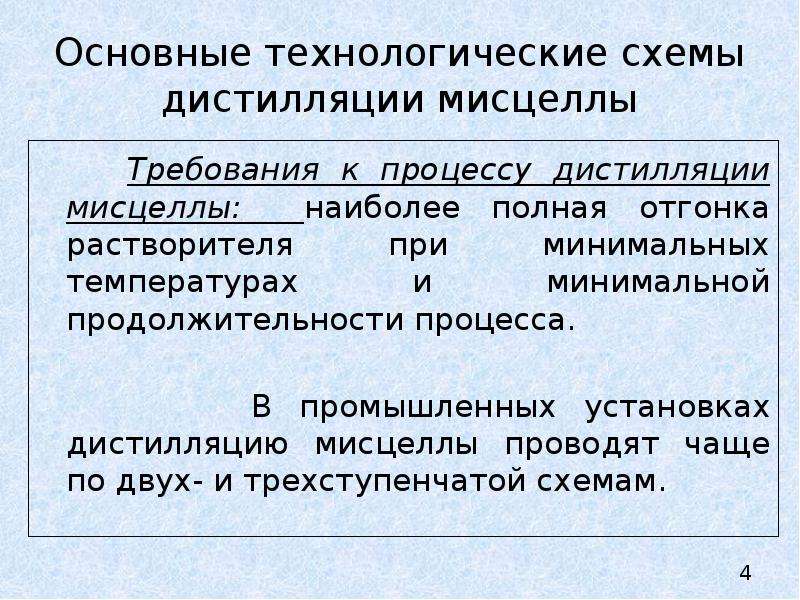

Основные технологические схемы дистилляции мисцеллы Требования к процессу дистилляции мисцеллы: наиболее полная отгонка растворителя при минимальных температурах и минимальной продолжительности процесса. В промышленных установках дистилляцию мисцеллы проводят чаще по двух- и трехступенчатой схемам.

Слайд 6

Описание слайда:

Трехступенчатая дистилляция на экстракционной линии HD-1250 Трехступенчатая дистилляция на экстракционной линии HD-1250

Слайд 7

Описание слайда:

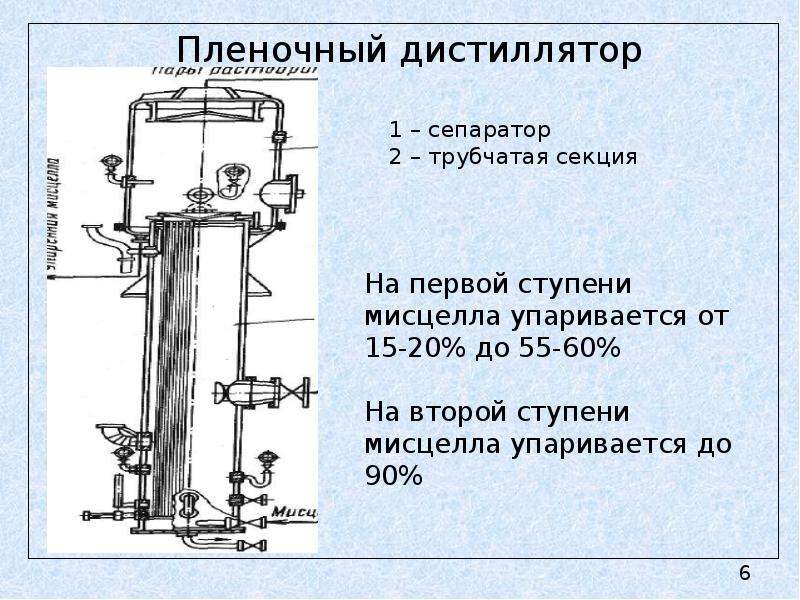

Пленочный дистиллятор Пленочный дистиллятор

Слайд 8

Описание слайда:

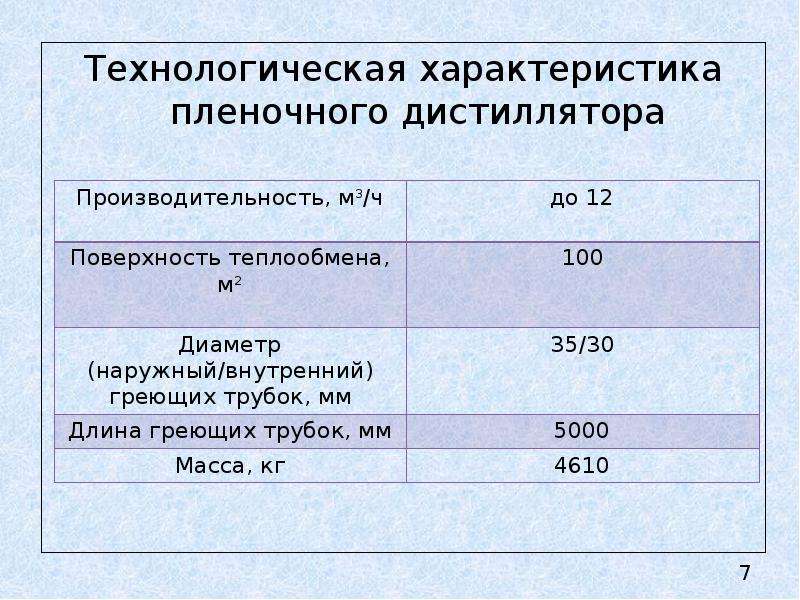

Технологическая характеристика пленочного дистиллятора Технологическая характеристика пленочного дистиллятора

Слайд 9

Описание слайда:

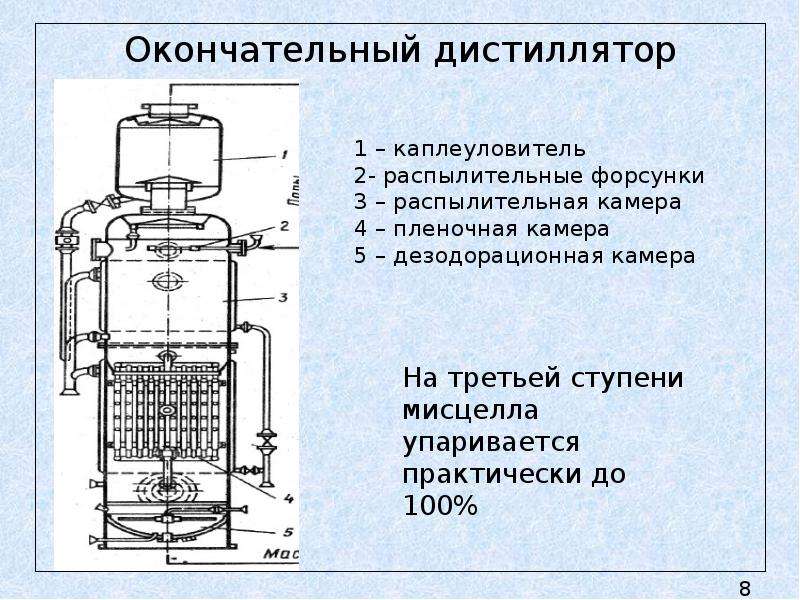

Окончательный дистиллятор Окончательный дистиллятор

Слайд 10

Описание слайда:

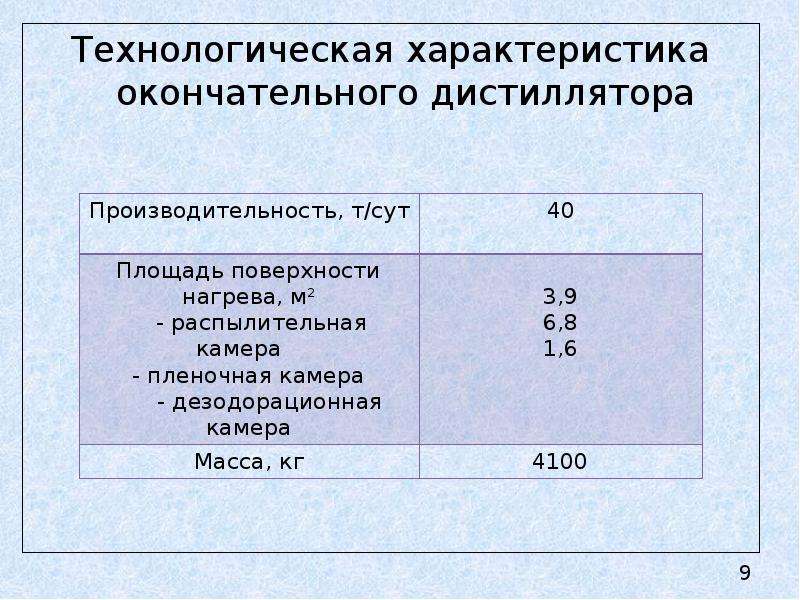

Технологическая характеристика окончательного дистиллятора Технологическая характеристика окончательного дистиллятора

Слайд 11

Описание слайда:

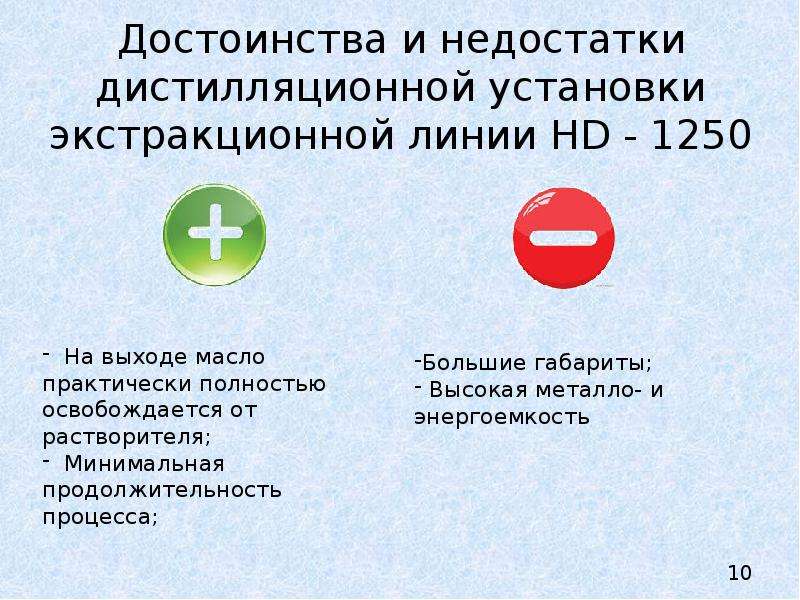

Достоинства и недостатки дистилляционной установки экстракционной линии НD - 1250

Слайд 12

Описание слайда:

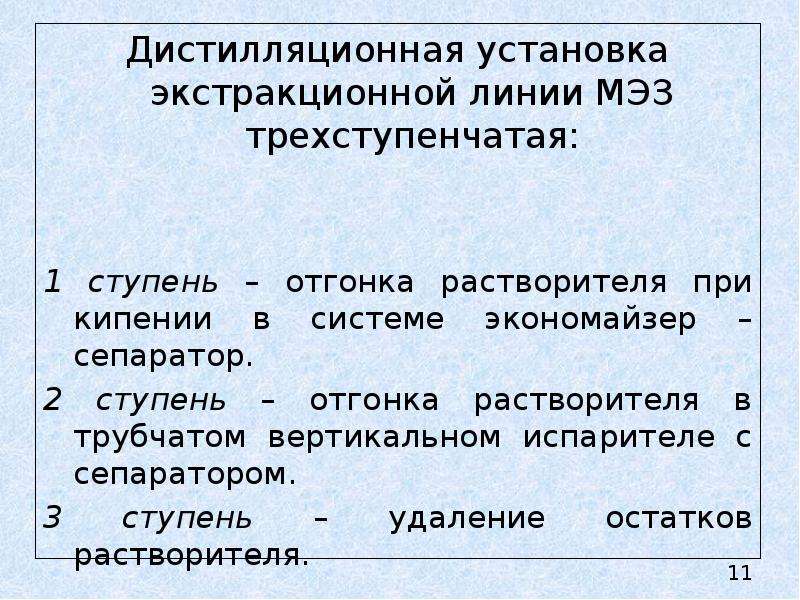

Дистилляционная установка экстракционной линии МЭЗ трехступенчатая: Дистилляционная установка экстракционной линии МЭЗ трехступенчатая: 1 ступень – отгонка растворителя при кипении в системе экономайзер – сепаратор. 2 ступень – отгонка растворителя в трубчатом вертикальном испарителе с сепаратором. 3 ступень – удаление остатков растворителя.

Слайд 13

Описание слайда:

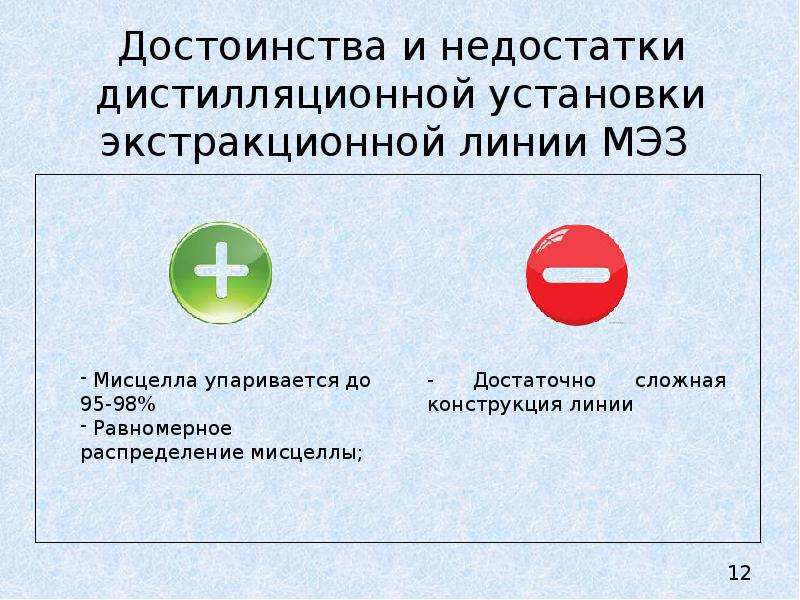

Достоинства и недостатки дистилляционной установки экстракционной линии МЭЗ

Слайд 14

Описание слайда:

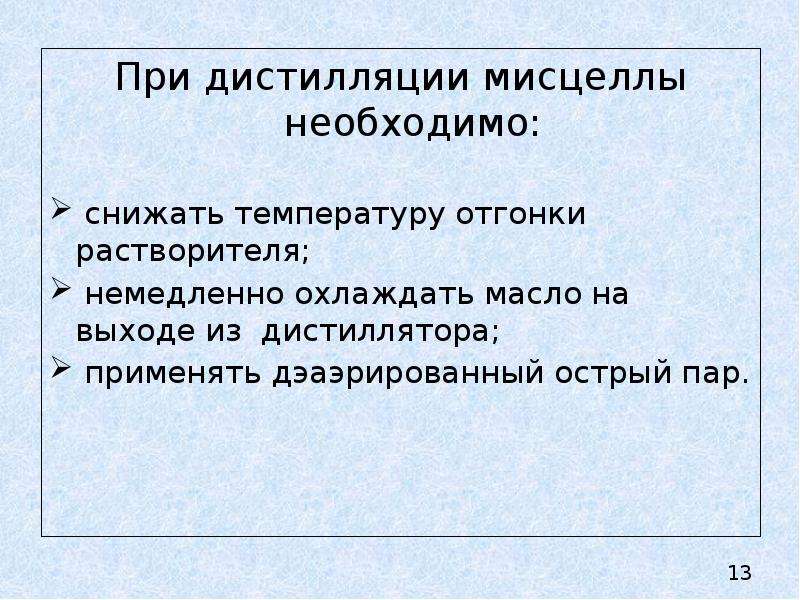

При дистилляции мисцеллы необходимо: При дистилляции мисцеллы необходимо: снижать температуру отгонки растворителя; немедленно охлаждать масло на выходе из дистиллятора; применять дэаэрированный острый пар.
