Слайд 1

Описание слайда:

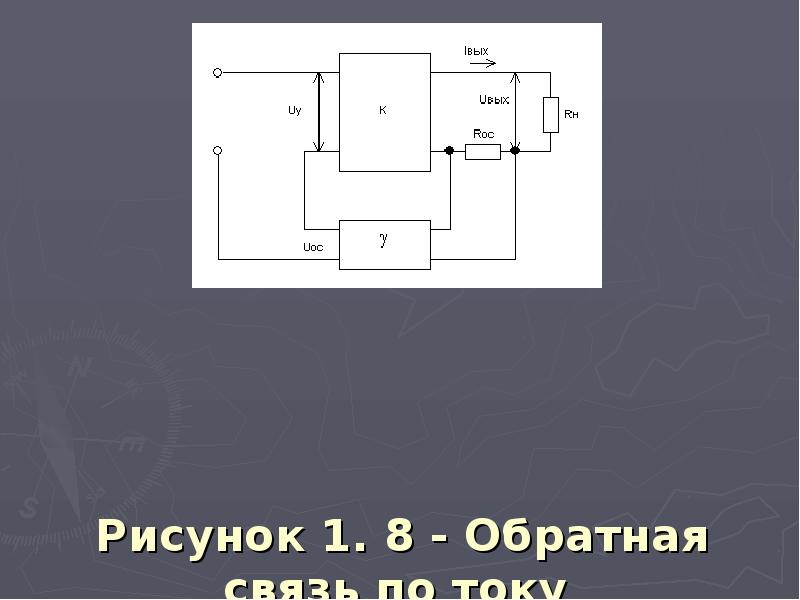

Обратные связи в усилителях Обратной связью называется эффект подачи части выходного напряжения усилителя на его вход. Разработка в 1927 году принципов обратной связи (ОС) позволило резко изменить важнейшие параметры усилителей , поэтому в настоящее время ОС является неотъемлемой частью любого высококачественного усилителя.

Слайд 2

Описание слайда:

Рисунок 1 - Структура обратной связи

Слайд 3

Описание слайда:

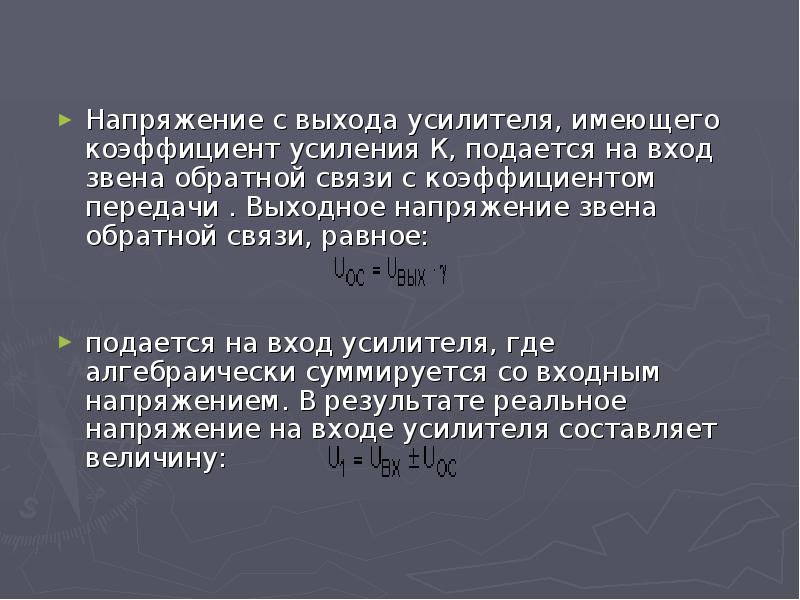

Напряжение с выхода усилителя, имеющего коэффициент усиления К, подается на вход звена обратной связи с коэффициентом передачи . Выходное напряжение звена обратной связи, равное: подается на вход усилителя, где алгебраически суммируется со входным напряжением. В результате реальное напряжение на входе усилителя составляет величину:

Слайд 4

Описание слайда:

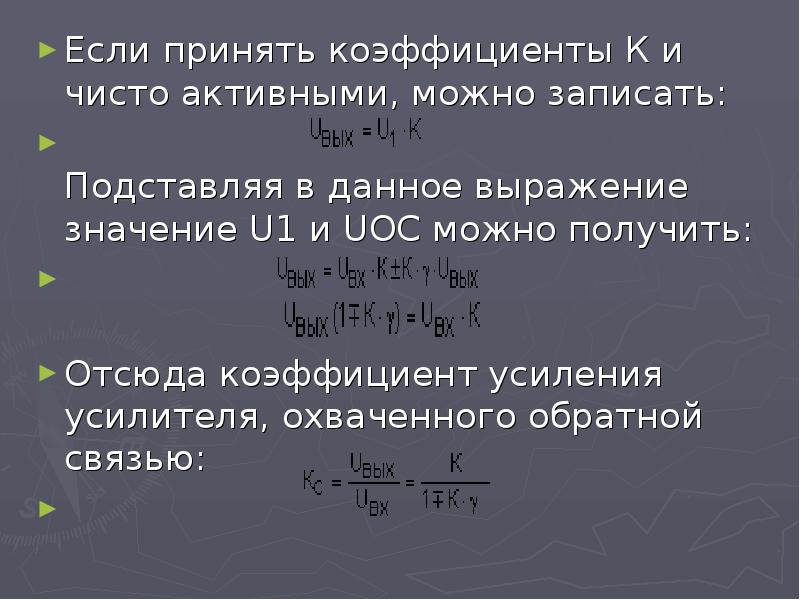

Если принять коэффициенты К и чисто активными, можно записать: Подставляя в данное выражение значение U1 и UОС можно получить: Отсюда коэффициент усиления усилителя, охваченного обратной связью:

Слайд 5

Описание слайда:

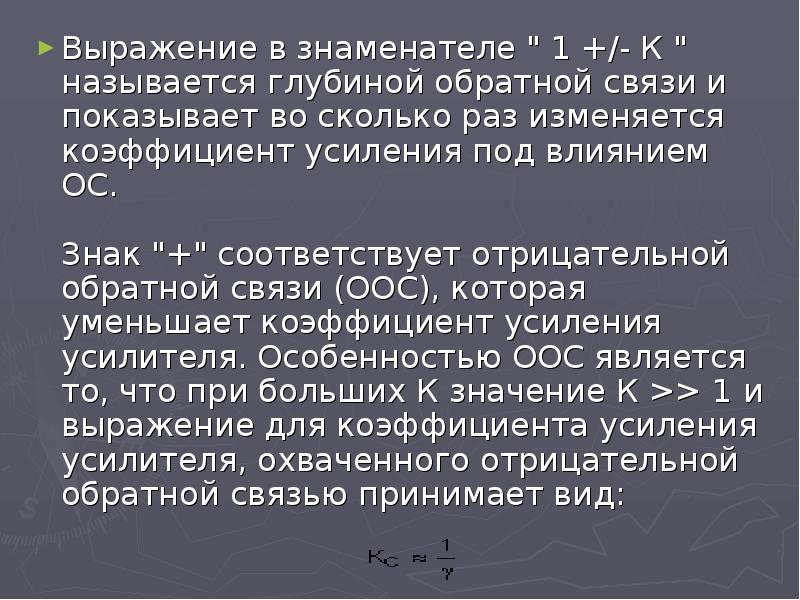

Выражение в знаменателе " 1 +/- К " называется глубиной обратной связи и показывает во сколько раз изменяется коэффициент усиления под влиянием ОС. Знак "+" соответствует отрицательной обратной связи (ООС), которая уменьшает коэффициент усиления усилителя. Особенностью ООС является то, что при больших К значение К >> 1 и выражение для коэффициента усиления усилителя, охваченного отрицательной обратной связью принимает вид:
