Слайд 1

Описание слайда:

ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА ТЕМА № 9: «ПОДСИСТЕМА ПОДАВЛЕНИЯ СТАНЦИИ ПОМЕХ.» ЗАНЯТИЕ № 2: «ОБЩАЯ ХАРАКТЕРИСТИКА ПОДСИСТЕМЫ ПОДАВЛЕНИЯ СТАНЦИЙ ПОМЕХ. ВОЗБУДИТЕЛЬ «ЛАЗУРЬ». УЧЕБНЫЕ ВОПРОСЫ: 1. Возбудитель «Лазурь»: назначение, основные технические данные, состав и назначение блоков, общий принцип функционирования. 2. Органы управления возбудителя «Лазурь». Порядок проверки работоспособности .

Слайд 2

Описание слайда:

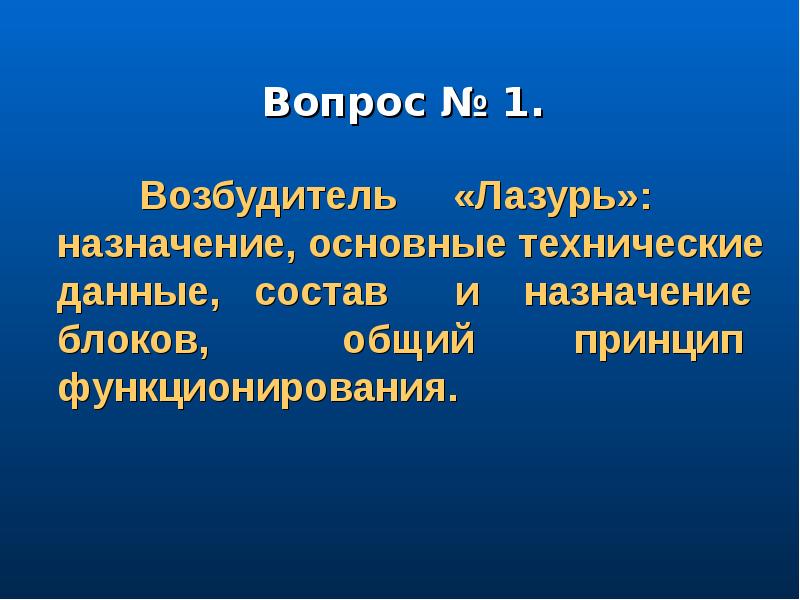

Вопрос № 1.

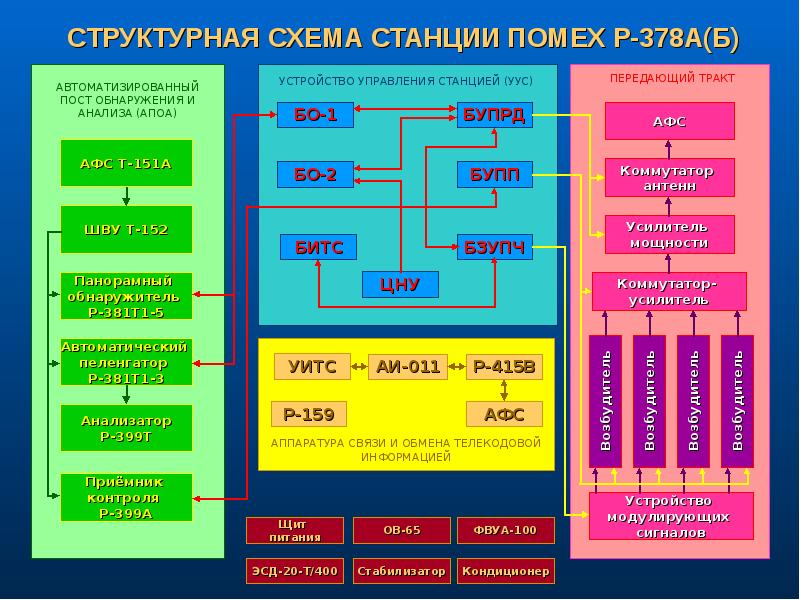

Слайд 3

Описание слайда:

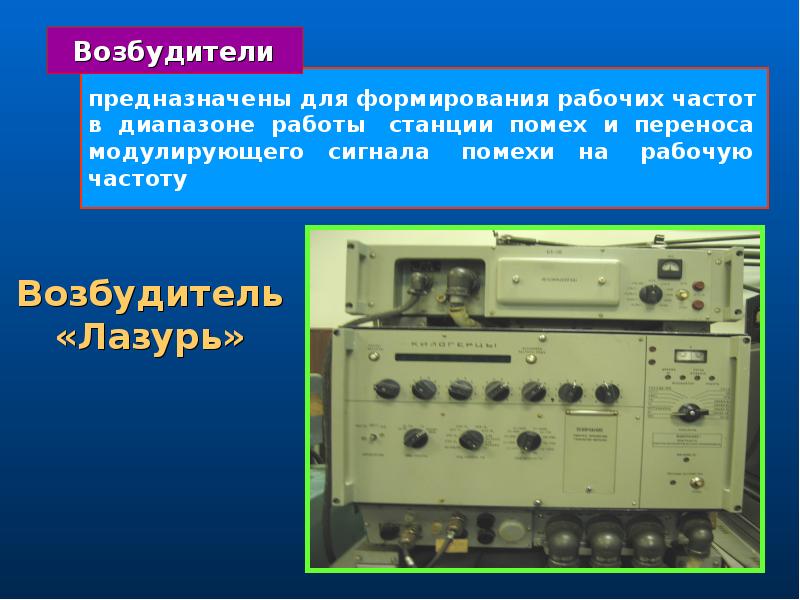

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

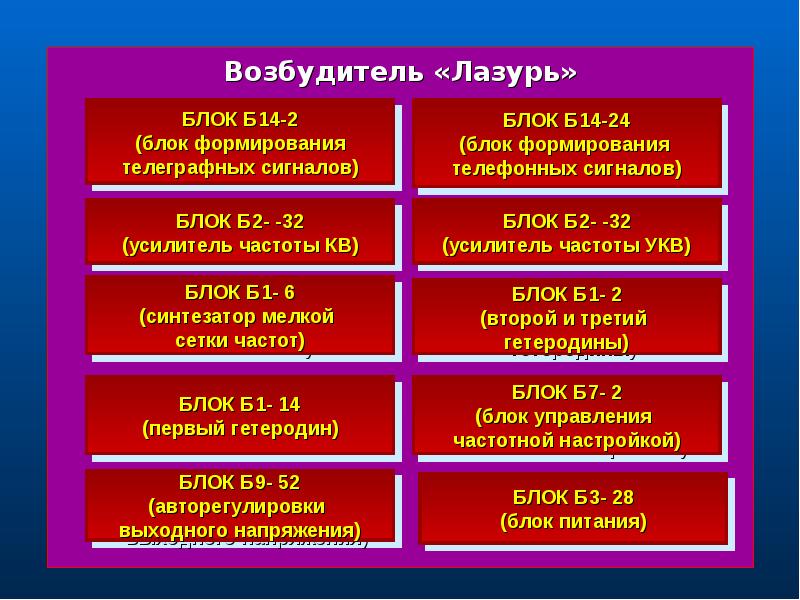

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

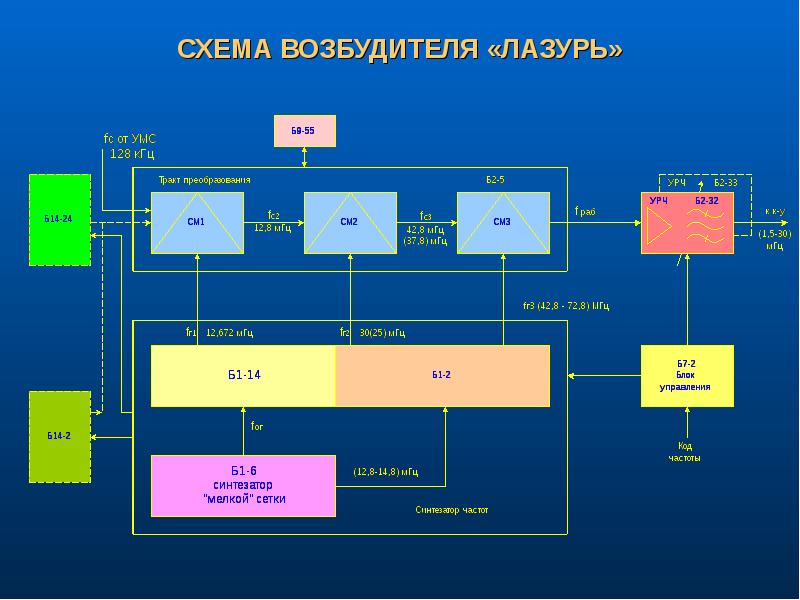

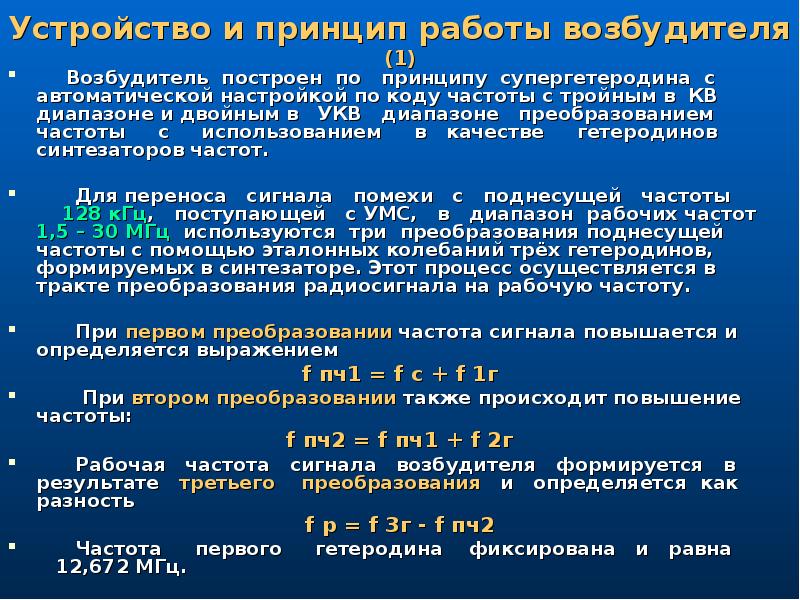

Устройство и принцип работы возбудителя (1) Возбудитель построен по принципу супергетеродина с автоматической настройкой по коду частоты с тройным в КВ диапазоне и двойным в УКВ диапазоне преобразованием частоты с использованием в качестве гетеродинов синтезаторов частот. Для переноса сигнала помехи с поднесущей частоты 128 кГц, поступающей с УМС, в диапазон рабочих частот 1,5 – 30 МГц используются три преобразования поднесущей частоты с помощью эталонных колебаний трёх гетеродинов, формируемых в синтезаторе. Этот процесс осуществляется в тракте преобразования радиосигнала на рабочую частоту. При первом преобразовании частота сигнала повышается и определяется выражением f пч1 = f с + f 1г При втором преобразовании также происходит повышение частоты: f пч2 = f пч1 + f 2г Рабочая частота сигнала возбудителя формируется в результате третьего преобразования и определяется как разность f р = f 3г - f пч2 Частота первого гетеродина фиксирована и равна 12,672 МГц.

Слайд 9

Описание слайда:

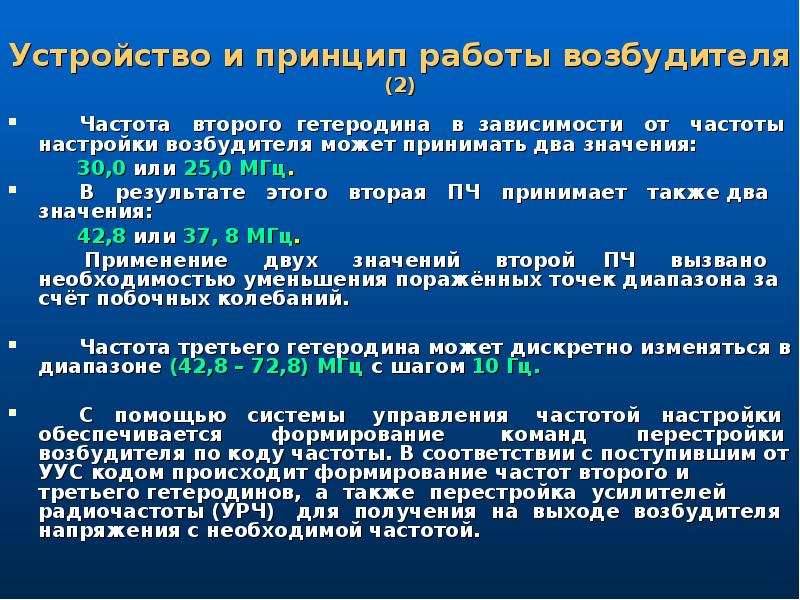

Устройство и принцип работы возбудителя (2) Частота второго гетеродина в зависимости от частоты настройки возбудителя может принимать два значения: 30,0 или 25,0 МГц. В результате этого вторая ПЧ принимает также два значения: 42,8 или 37, 8 МГц. Применение двух значений второй ПЧ вызвано необходимостью уменьшения поражённых точек диапазона за счёт побочных колебаний. Частота третьего гетеродина может дискретно изменяться в диапазоне (42,8 – 72,8) МГц с шагом 10 Гц. С помощью системы управления частотой настройки обеспечивается формирование команд перестройки возбудителя по коду частоты. В соответствии с поступившим от УУС кодом происходит формирование частот второго и третьего гетеродинов, а также перестройка усилителей радиочастоты (УРЧ) для получения на выходе возбудителя напряжения с необходимой частотой.

Слайд 10

Описание слайда:

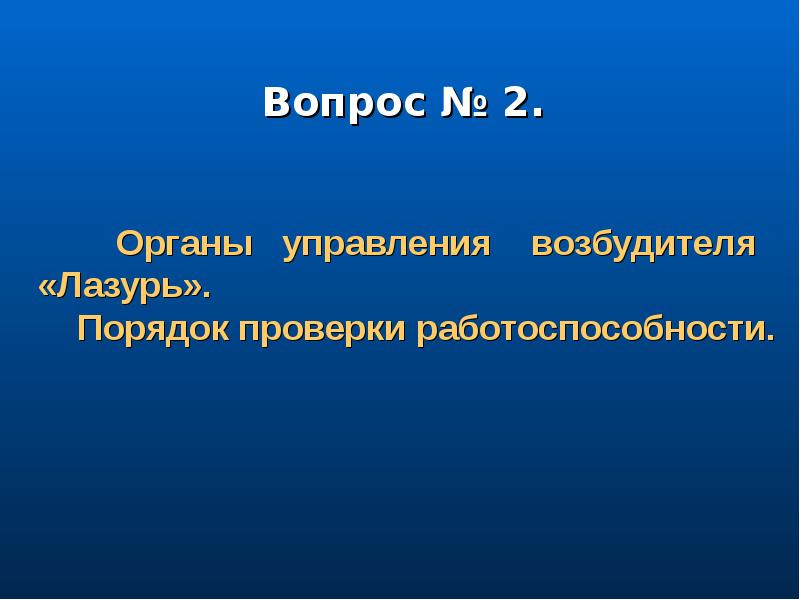

Вопрос № 2.

Слайд 11

Описание слайда:

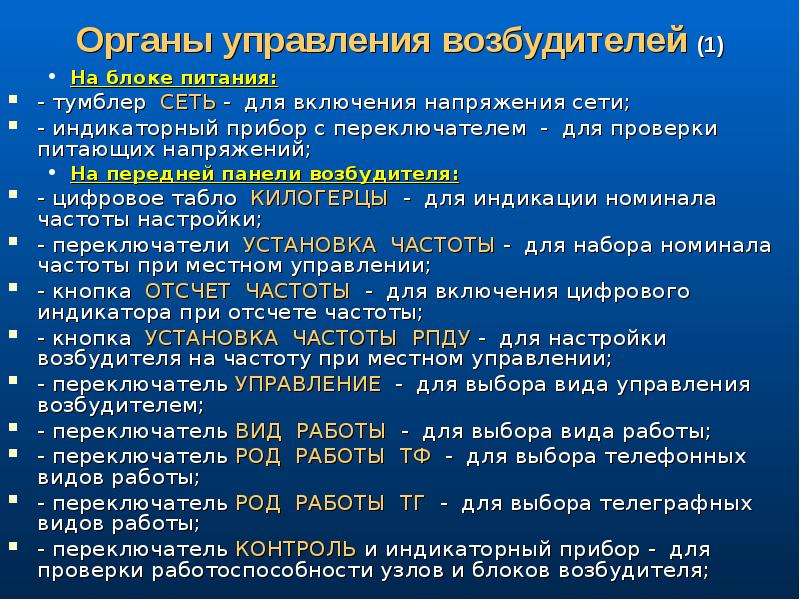

Органы управления возбудителей (1) На блоке питания: - тумблер СЕТЬ - для включения напряжения сети; - индикаторный прибор с переключателем - для проверки питающих напряжений; На передней панели возбудителя: - цифровое табло КИЛОГЕРЦЫ - для индикации номинала частоты настройки; - переключатели УСТАНОВКА ЧАСТОТЫ - для набора номинала частоты при местном управлении; - кнопка ОТСЧЕТ ЧАСТОТЫ - для включения цифрового индикатора при отсчете частоты; - кнопка УСТАНОВКА ЧАСТОТЫ РПДУ - для настройки возбудителя на частоту при местном управлении; - переключатель УПРАВЛЕНИЕ - для выбора вида управления возбудителем; - переключатель ВИД РАБОТЫ - для выбора вида работы; - переключатель РОД РАБОТЫ ТФ - для выбора телефонных видов работы; - переключатель РОД РАБОТЫ ТГ - для выбора телеграфных видов работы; - переключатель КОНТРОЛЬ и индикаторный прибор - для проверки работоспособности узлов и блоков возбудителя;

Слайд 12

Описание слайда:

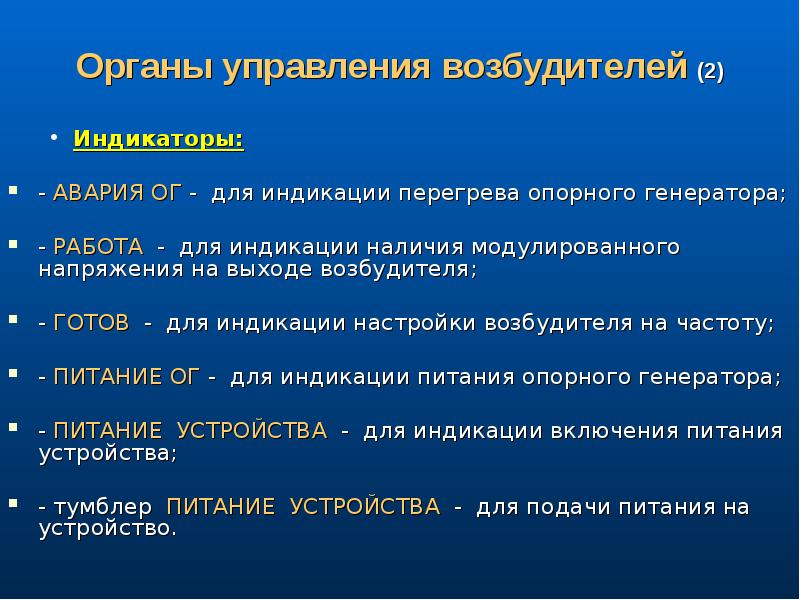

Органы управления возбудителей (2) Индикаторы: - АВАРИЯ ОГ - для индикации перегрева опорного генератора; - РАБОТА - для индикации наличия модулированного напряжения на выходе возбудителя; - ГОТОВ - для индикации настройки возбудителя на частоту; - ПИТАНИЕ ОГ - для индикации питания опорного генератора; - ПИТАНИЕ УСТРОЙСТВА - для индикации включения питания устройства; - тумблер ПИТАНИЕ УСТРОЙСТВА - для подачи питания на устройство.

Слайд 13

Описание слайда:

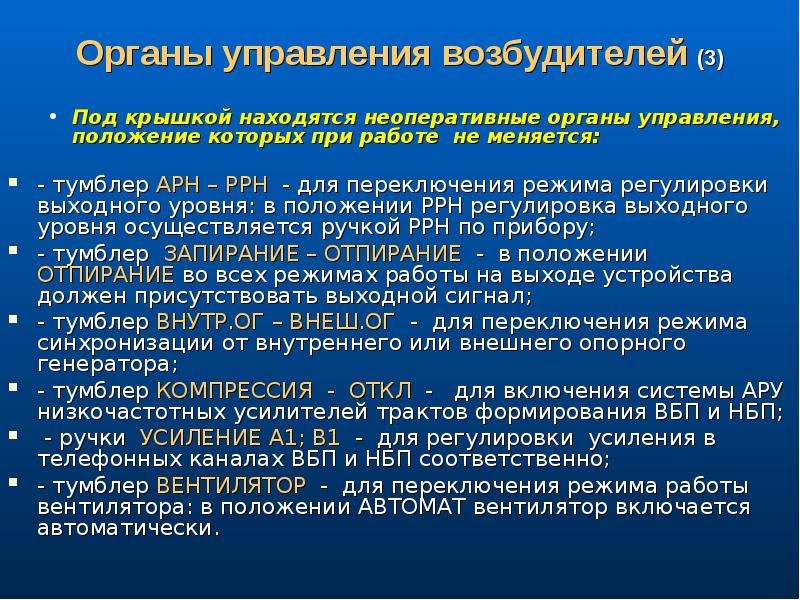

Органы управления возбудителей (3) Под крышкой находятся неоперативные органы управления, положение которых при работе не меняется: - тумблер АРН – РРН - для переключения режима регулировки выходного уровня: в положении РРН регулировка выходного уровня осуществляется ручкой РРН по прибору; - тумблер ЗАПИРАНИЕ – ОТПИРАНИЕ - в положении ОТПИРАНИЕ во всех режимах работы на выходе устройства должен присутствовать выходной сигнал; - тумблер ВНУТР.ОГ – ВНЕШ.ОГ - для переключения режима синхронизации от внутреннего или внешнего опорного генератора; - тумблер КОМПРЕССИЯ - ОТКЛ - для включения системы АРУ низкочастотных усилителей трактов формирования ВБП и НБП; - ручки УСИЛЕНИЕ А1; В1 - для регулировки усиления в телефонных каналах ВБП и НБП соответственно; - тумблер ВЕНТИЛЯТОР - для переключения режима работы вентилятора: в положении АВТОМАТ вентилятор включается автоматически.

Слайд 14

Описание слайда:

Подготовка возбудителя к работе Установить органы управления: переключатели: - УПРАВЛЕНИЕ в положение МД; - ВИД РАБОТЫ в положение ВНЕШН. ИНФОРМ.; - РОД РАБОТЫ ТФ в положение F3; - РОД РАБОТЫ ТГ в положение А1; тумблеры: – АРН‑РРН в положение АРН; – ЗАПИРАНИЕ‑ОТПИРАНИЕ в положение ЗАПИРАНИЕ; – ВНУТР.ОГ‑ВНЕШН.ОГ в положение ВНУТР.ОГ; – КОМПРЕССИЯ‑ОТКЛ. в положение КОМПРЕССИЯ; – ВЕНТИЛЯТОР в положение АВТОНОМ; – СЕТЬ в положение ОТКЛ; – ручки УСИЛЕНИЕ А1, В1 в СРЕДНЕЕ ПОЛОЖЕНИЕ

Слайд 15

Описание слайда:

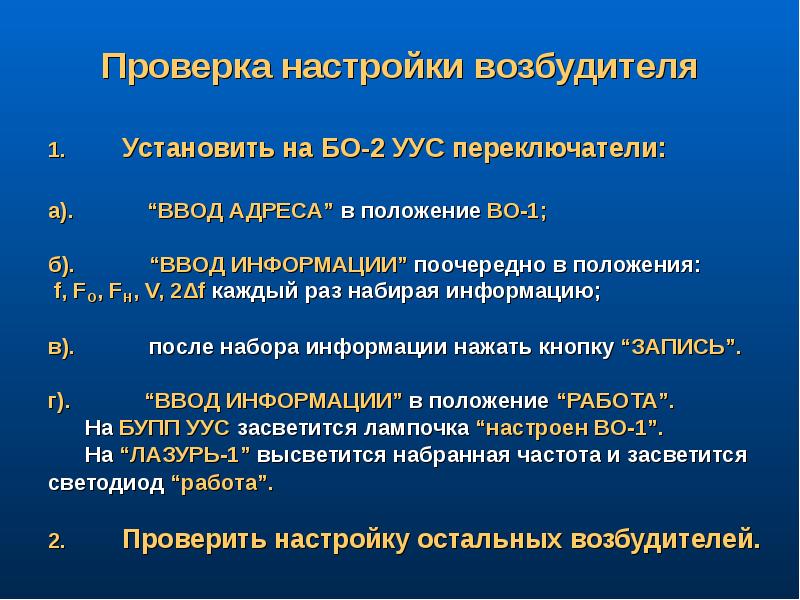

Проверка настройки возбудителя 1. Установить на БО‑2 УУС переключатели: а). “ВВОД АДРЕСА” в положение ВО‑1; б). “ВВОД ИНФОРМАЦИИ” поочередно в положения: f, FО, FН, V, 2Δf каждый раз набирая информацию; в). после набора информации нажать кнопку “ЗАПИСЬ”. г). “ВВОД ИНФОРМАЦИИ” в положение “РАБОТА”. На БУПП УУС засветится лампочка “настроен ВО‑1”. На “ЛАЗУРЬ‑1” высветится набранная частота и засветится светодиод “работа”. 2. Проверить настройку остальных возбудителей.
