Вы можете ознакомиться и скачать презентацию на тему Назначение, состав, структурная схема подсистемы подавления станции помех. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

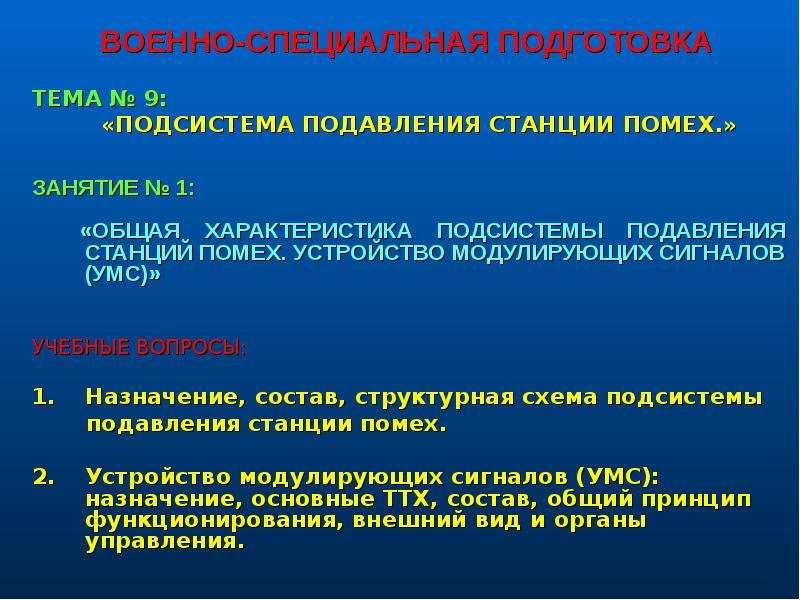

ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА ТЕМА № 9: «ПОДСИСТЕМА ПОДАВЛЕНИЯ СТАНЦИИ ПОМЕХ.» ЗАНЯТИЕ № 1: «ОБЩАЯ ХАРАКТЕРИСТИКА ПОДСИСТЕМЫ ПОДАВЛЕНИЯ СТАНЦИЙ ПОМЕХ. УСТРОЙСТВО МОДУЛИРУЮЩИХ СИГНАЛОВ (УМС)» УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение, состав, структурная схема подсистемы подавления станции помех. 2. Устройство модулирующих сигналов (УМС): назначение, основные ТТХ, состав, общий принцип функционирования, внешний вид и органы управления.

Слайд 2

Описание слайда:

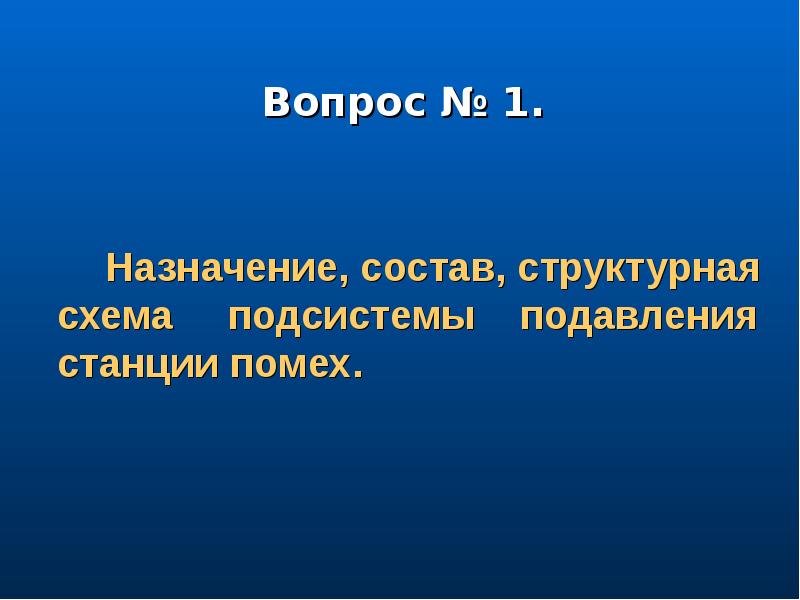

Вопрос № 1.

Слайд 3

Описание слайда:

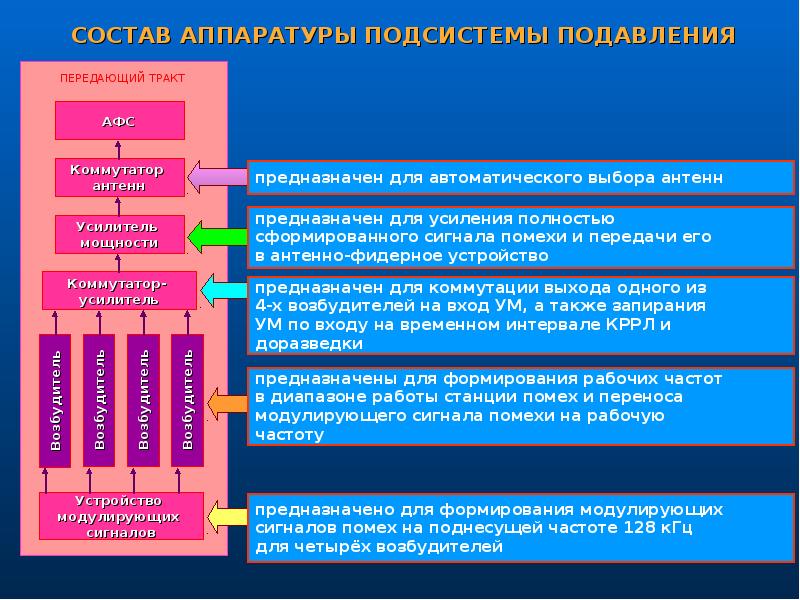

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

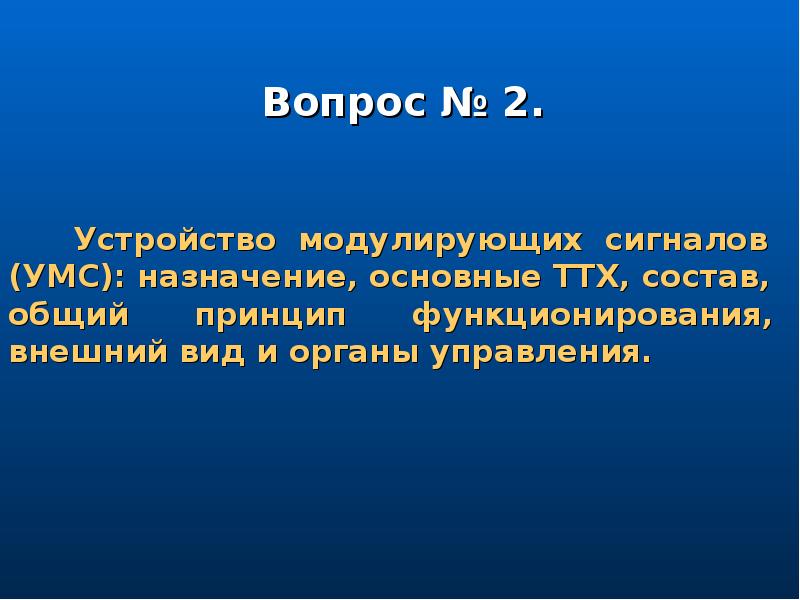

Вопрос № 2.

Слайд 6

Описание слайда:

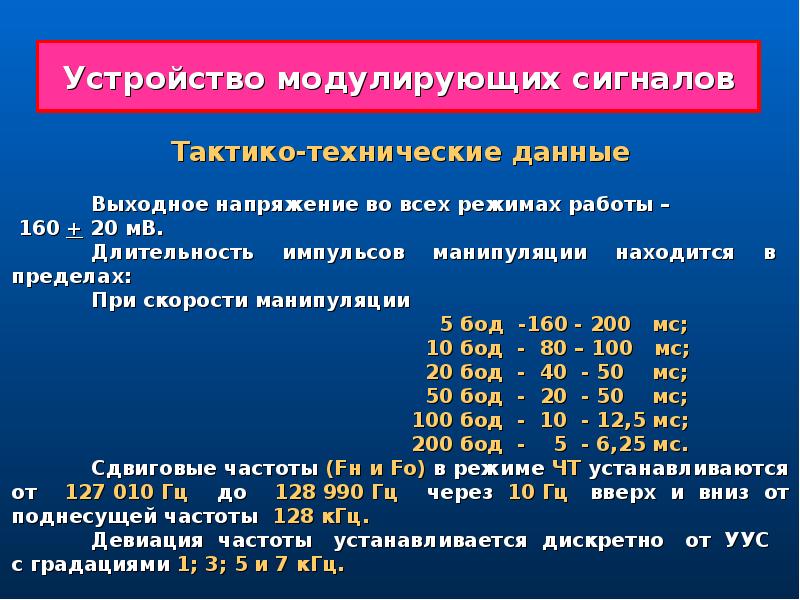

Слайд 7

Описание слайда:

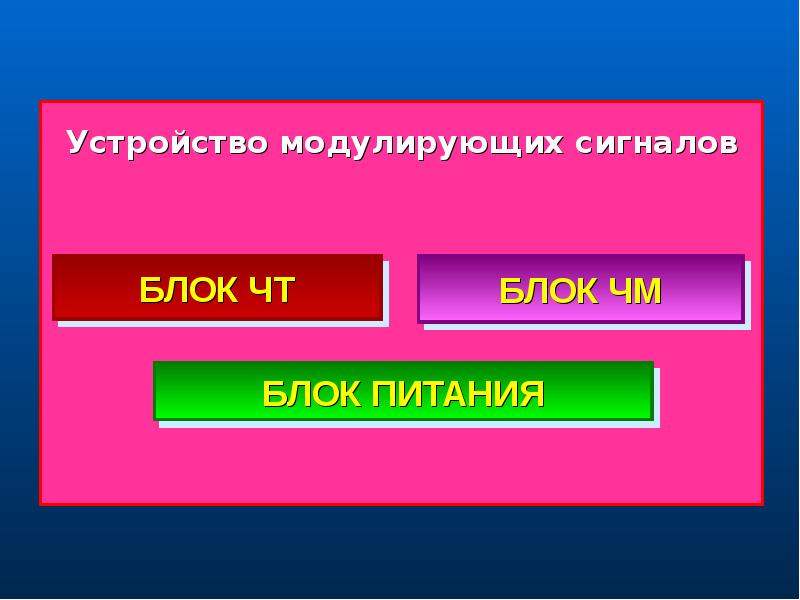

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

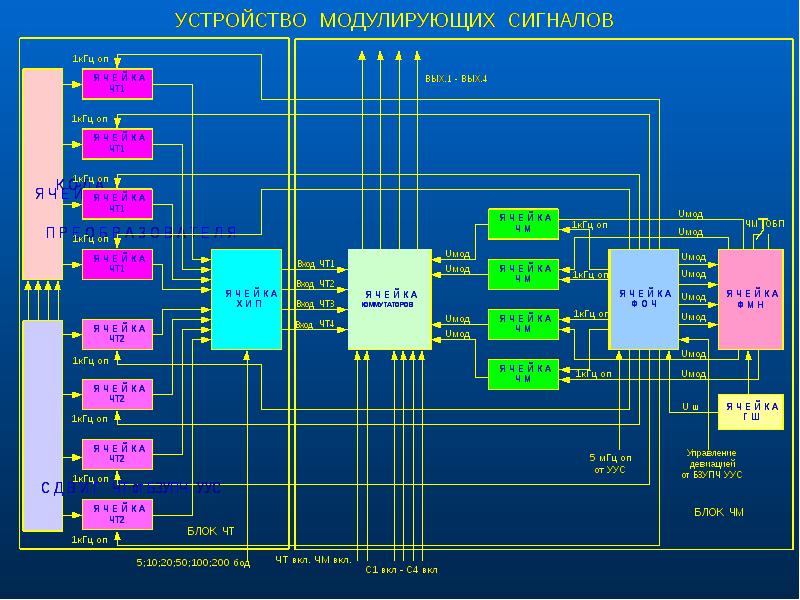

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

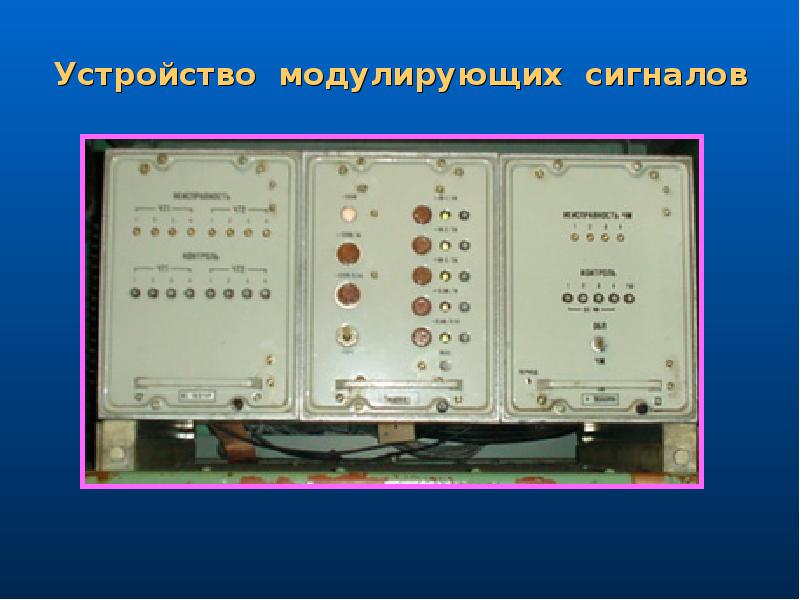

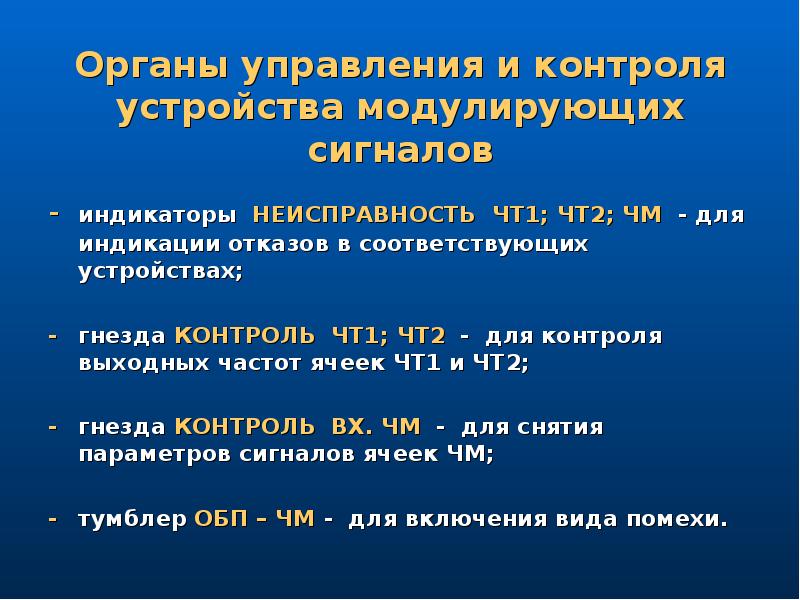

Органы управления и контроля устройства модулирующих сигналов - индикаторы НЕИСПРАВНОСТЬ ЧТ1; ЧТ2; ЧМ - для индикации отказов в соответствующих устройствах; - гнезда КОНТРОЛЬ ЧТ1; ЧТ2 - для контроля выходных частот ячеек ЧТ1 и ЧТ2; - гнезда КОНТРОЛЬ ВХ. ЧМ - для снятия параметров сигналов ячеек ЧМ; - тумблер ОБП – ЧМ - для включения вида помехи.

Слайд 14

Описание слайда:

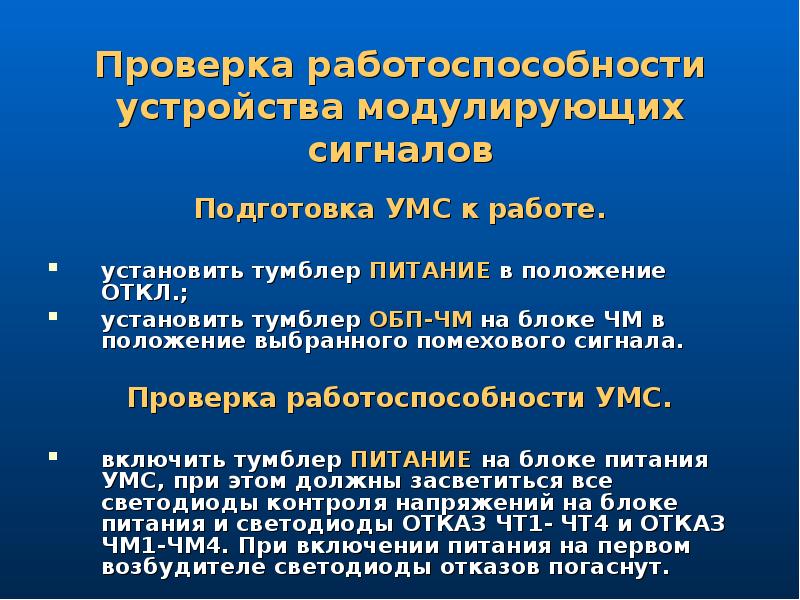

Проверка работоспособности устройства модулирующих сигналов Подготовка УМС к работе. установить тумблер ПИТАНИЕ в положение ОТКЛ.; установить тумблер ОБП‑ЧМ на блоке ЧМ в положение выбранного помехового сигнала. Проверка работоспособности УМС. включить тумблер ПИТАНИЕ на блоке питания УМС, при этом должны засветиться все светодиоды контроля напряжений на блоке питания и светодиоды ОТКАЗ ЧТ1- ЧТ4 и ОТКАЗ ЧМ1-ЧМ4. При включении питания на первом возбудителе светодиоды отказов погаснут.
