ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА ТЕМА № 10: « ПОДСИСТЕМА РАДИОРАЗВЕДКИ И АНАЛИЗА СТАНЦИИ ПОМЕХ» ЗАНЯТИЕ № 2: «АППАРАТУРА АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ ПЕЛЕНГА СТАНЦИИ ПОМЕХ КВ РАДИОСВЯЗИ» УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение, состав, основные технические данные, общее устройство и принцип работы автоматического пеленгатора Р-381Т1-3. 2. Органы управления и система контроля автоматического пеленгатора Р-381Т1-3.

Слайд 2

Описание слайда:

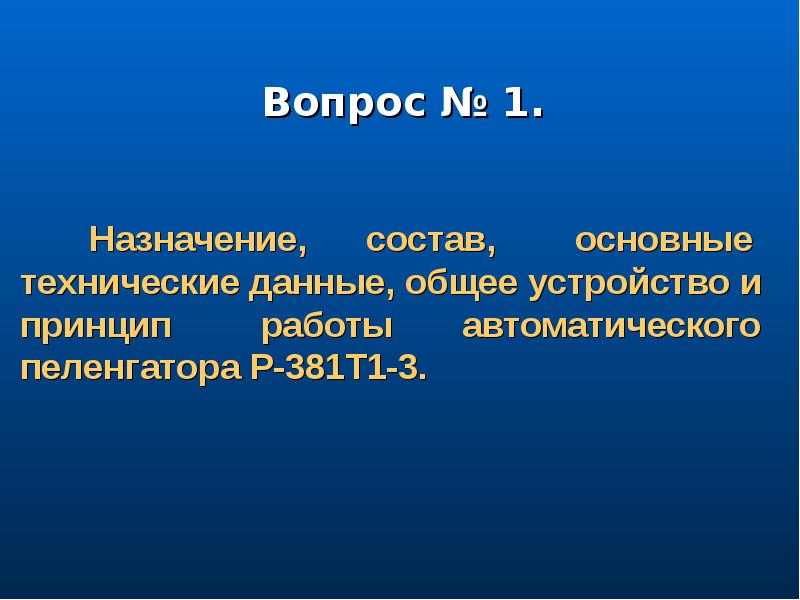

Вопрос № 1.

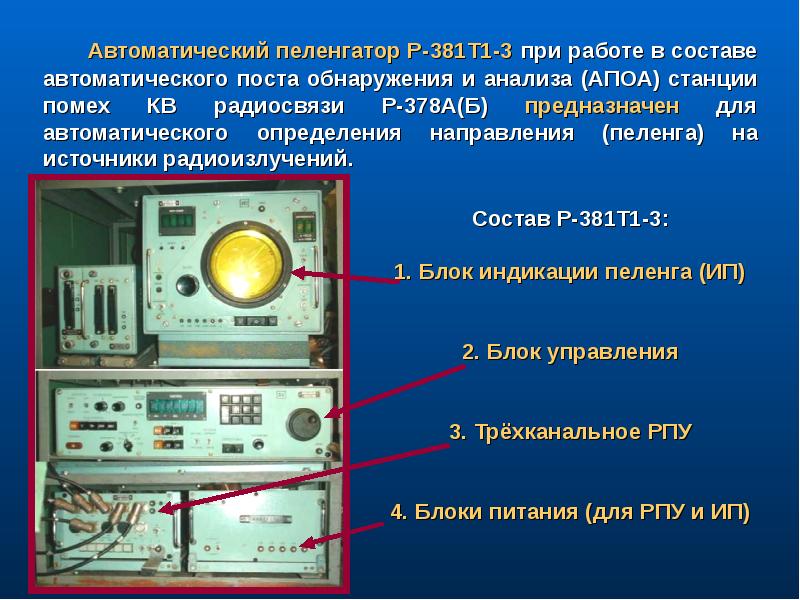

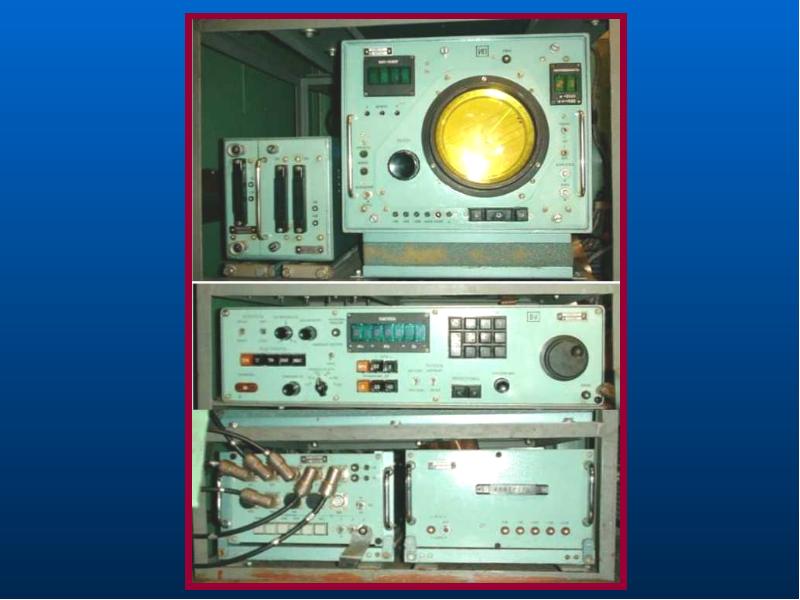

Слайд 3

Описание слайда:

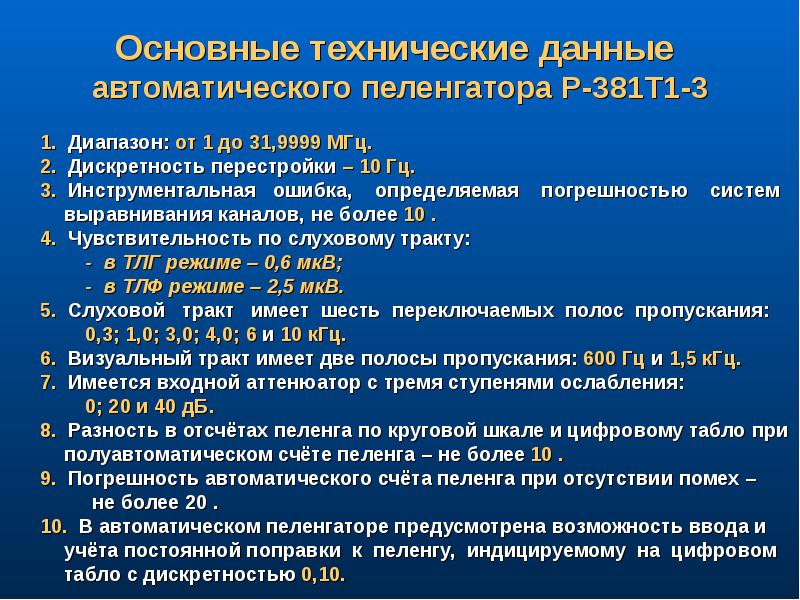

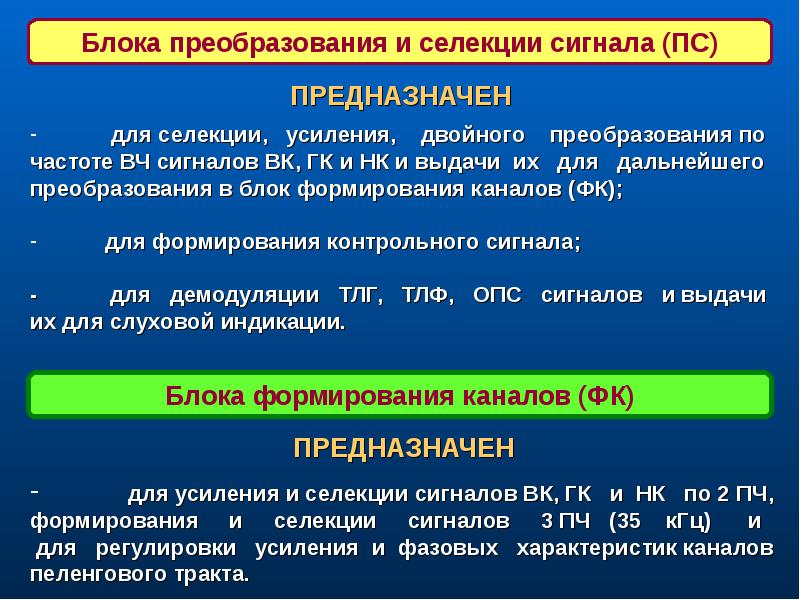

Слайд 4

Описание слайда:

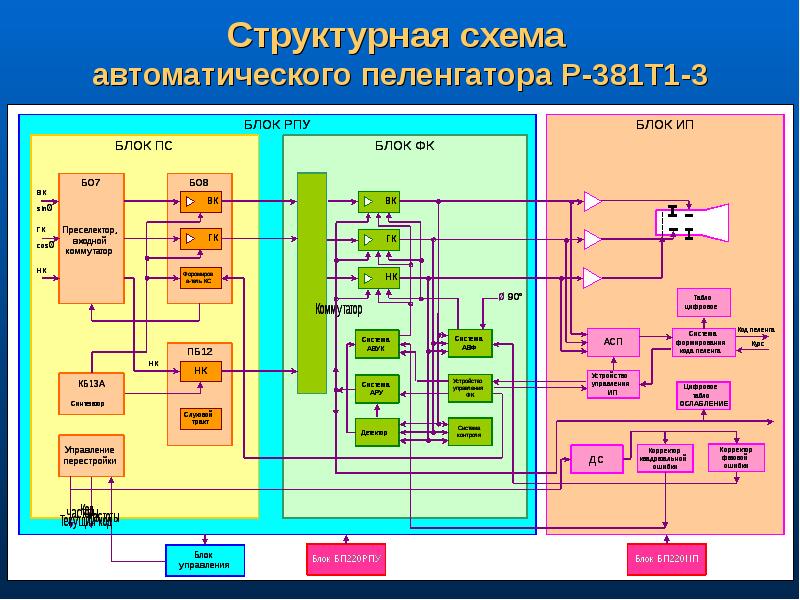

Слайд 5

Описание слайда:

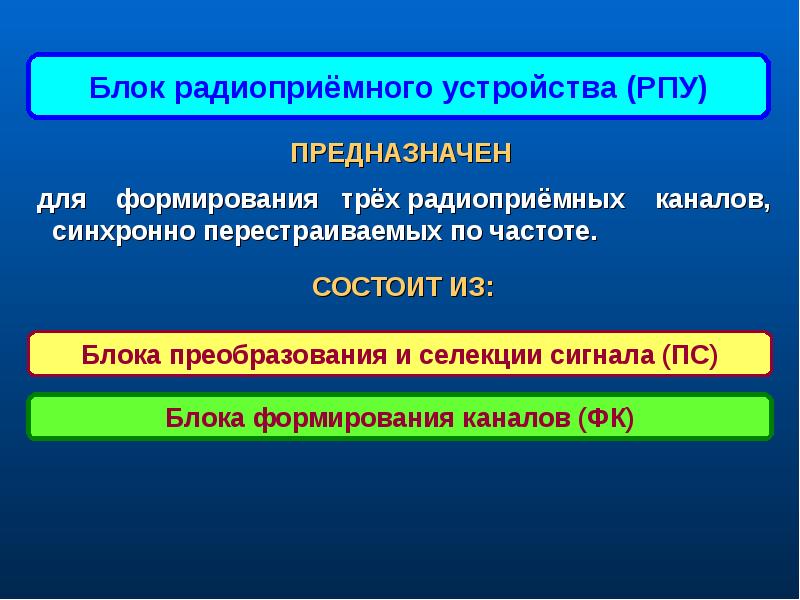

Слайд 6

Описание слайда:

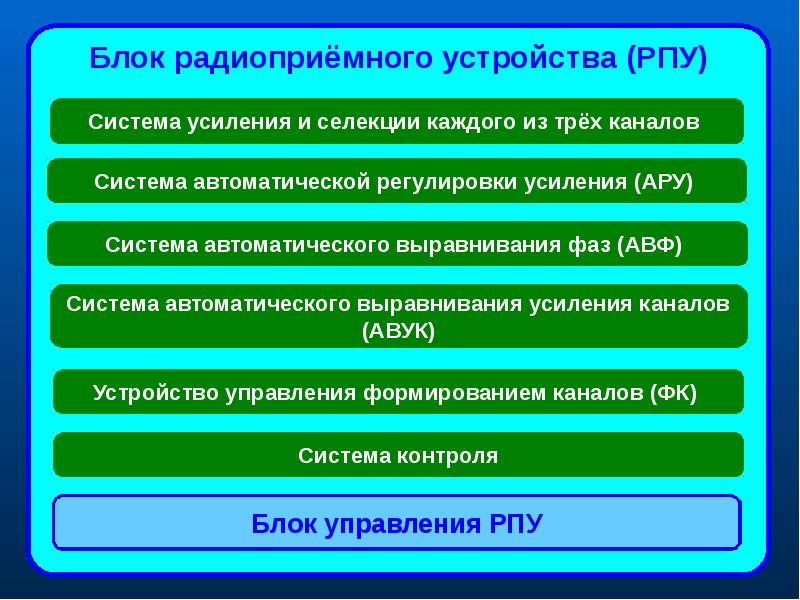

Слайд 7

Описание слайда:

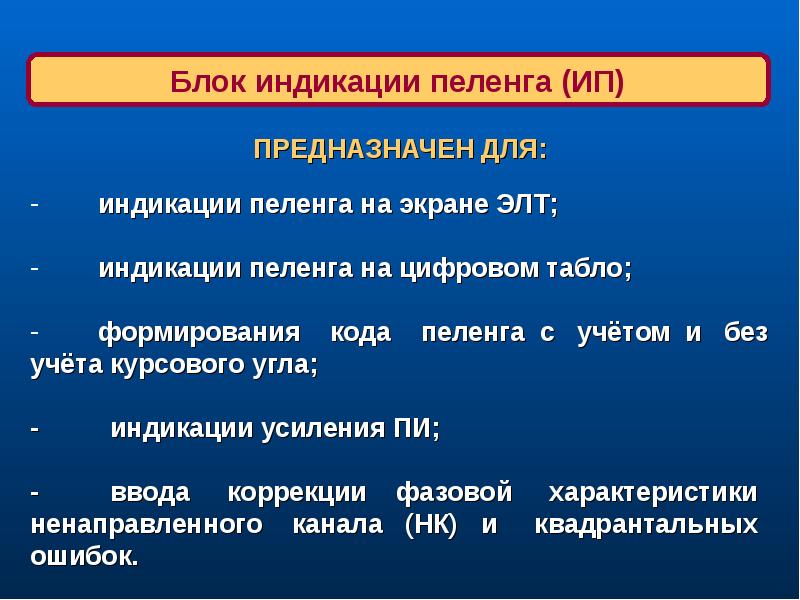

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

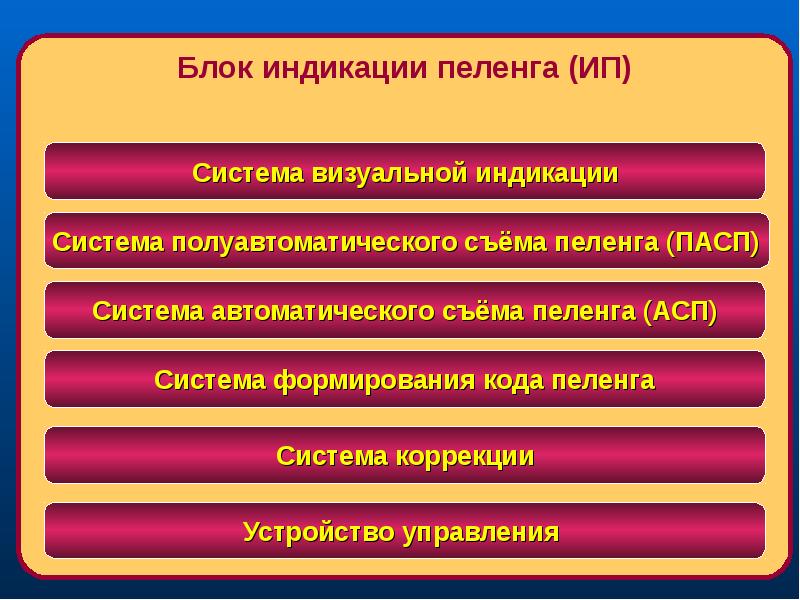

Слайд 13

Описание слайда:

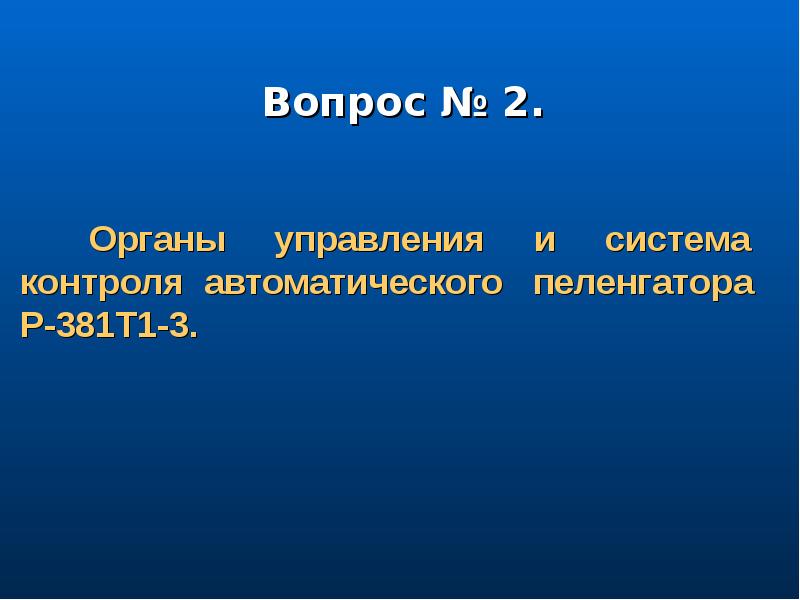

Вопрос № 2.

Слайд 14

Описание слайда:

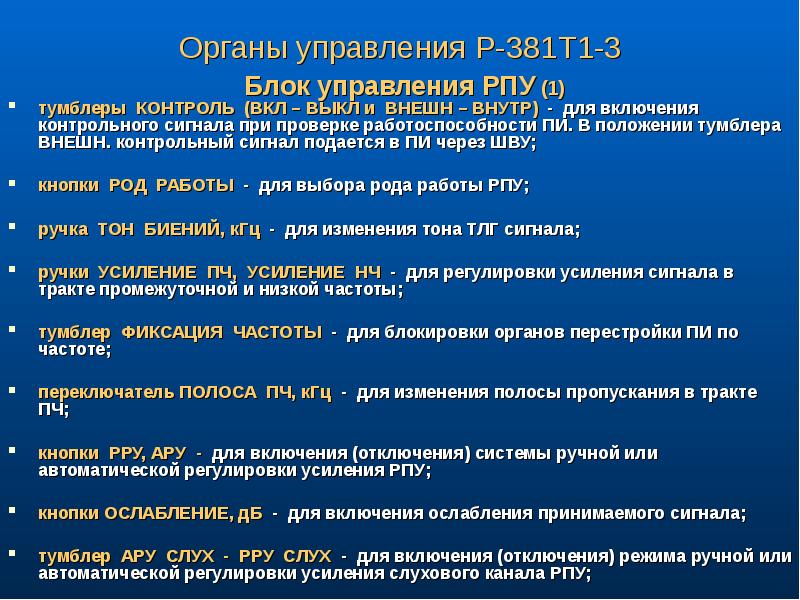

Органы управления Р-381Т1-3 Блок управления РПУ (1) тумблеры КОНТРОЛЬ (ВКЛ – ВЫКЛ и ВНЕШН – ВНУТР) - для включения контрольного сигнала при проверке работоспособности ПИ. В положении тумблера ВНЕШН. контрольный сигнал подается в ПИ через ШВУ; кнопки РОД РАБОТЫ - для выбора рода работы РПУ; ручка ТОН БИЕНИЙ, кГц - для изменения тона ТЛГ сигнала; ручки УСИЛЕНИЕ ПЧ, УСИЛЕНИЕ НЧ - для регулировки усиления сигнала в тракте промежуточной и низкой частоты; тумблер ФИКСАЦИЯ ЧАСТОТЫ - для блокировки органов перестройки ПИ по частоте; переключатель ПОЛОСА ПЧ, кГц - для изменения полосы пропускания в тракте ПЧ; кнопки РРУ, АРУ - для включения (отключения) системы ручной или автоматической регулировки усиления РПУ; кнопки ОСЛАБЛЕНИЕ, дБ - для включения ослабления принимаемого сигнала; тумблер АРУ СЛУХ - РРУ СЛУХ - для включения (отключения) режима ручной или автоматической регулировки усиления слухового канала РПУ;

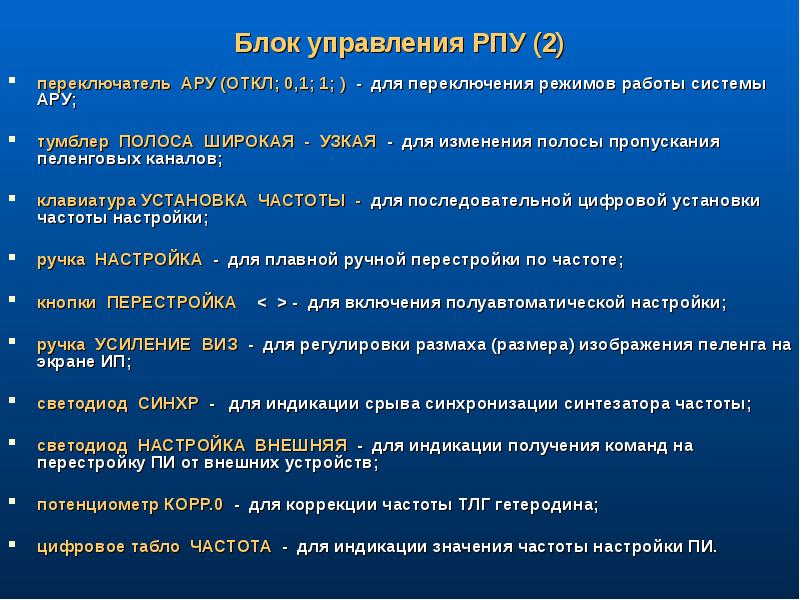

Слайд 15

Описание слайда:

Блок управления РПУ (2) переключатель АРУ (ОТКЛ; 0,1; 1; ) - для переключения режимов работы системы АРУ; тумблер ПОЛОСА ШИРОКАЯ - УЗКАЯ - для изменения полосы пропускания пеленговых каналов; клавиатура УСТАНОВКА ЧАСТОТЫ - для последовательной цифровой установки частоты настройки; ручка НАСТРОЙКА - для плавной ручной перестройки по частоте; кнопки ПЕРЕСТРОЙКА < > - для включения полуавтоматической настройки; ручка УСИЛЕНИЕ ВИЗ - для регулировки размаха (размера) изображения пеленга на экране ИП; светодиод СИНХР - для индикации срыва синхронизации синтезатора частоты; светодиод НАСТРОЙКА ВНЕШНЯЯ - для индикации получения команд на перестройку ПИ от внешних устройств; потенциометр КОРР.0 - для коррекции частоты ТЛГ гетеродина; цифровое табло ЧАСТОТА - для индикации значения частоты настройки ПИ.

Слайд 16

Описание слайда:

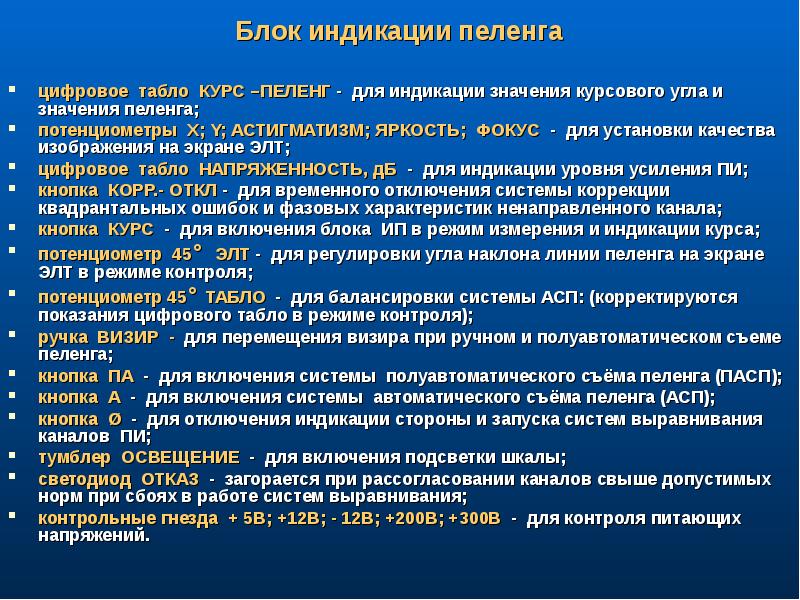

цифровое табло КУРС –ПЕЛЕНГ - для индикации значения курсового угла и значения пеленга; цифровое табло КУРС –ПЕЛЕНГ - для индикации значения курсового угла и значения пеленга; потенциометры Х; Y; АСТИГМАТИЗМ; ЯРКОСТЬ; ФОКУС - для установки качества изображения на экране ЭЛТ; цифровое табло НАПРЯЖЕННОСТЬ, дБ - для индикации уровня усиления ПИ; кнопка КОРР.- ОТКЛ - для временного отключения системы коррекции квадрантальных ошибок и фазовых характеристик ненаправленного канала; кнопка КУРС - для включения блока ИП в режим измерения и индикации курса; потенциометр 45° ЭЛТ - для регулировки угла наклона линии пеленга на экране ЭЛТ в режиме контроля; потенциометр 45° ТАБЛО - для балансировки системы АСП: (корректируются показания цифрового табло в режиме контроля); ручка ВИЗИР - для перемещения визира при ручном и полуавтоматическом съеме пеленга; кнопка ПА - для включения системы полуавтоматического съёма пеленга (ПАСП); кнопка А - для включения системы автоматического съёма пеленга (АСП); кнопка Ø - для отключения индикации стороны и запуска систем выравнивания каналов ПИ; тумблер ОСВЕЩЕНИЕ - для включения подсветки шкалы; светодиод ОТКАЗ - загорается при рассогласовании каналов свыше допустимых норм при сбоях в работе систем выравнивания; контрольные гнезда + 5В; +12В; - 12В; +200В; +300В - для контроля питающих напряжений.
