Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Общая характеристика радиостанции Р-353с. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

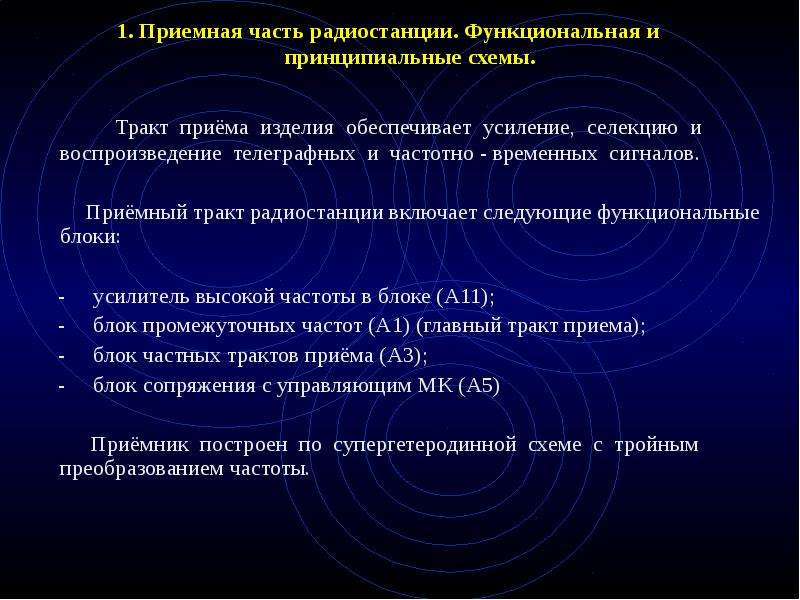

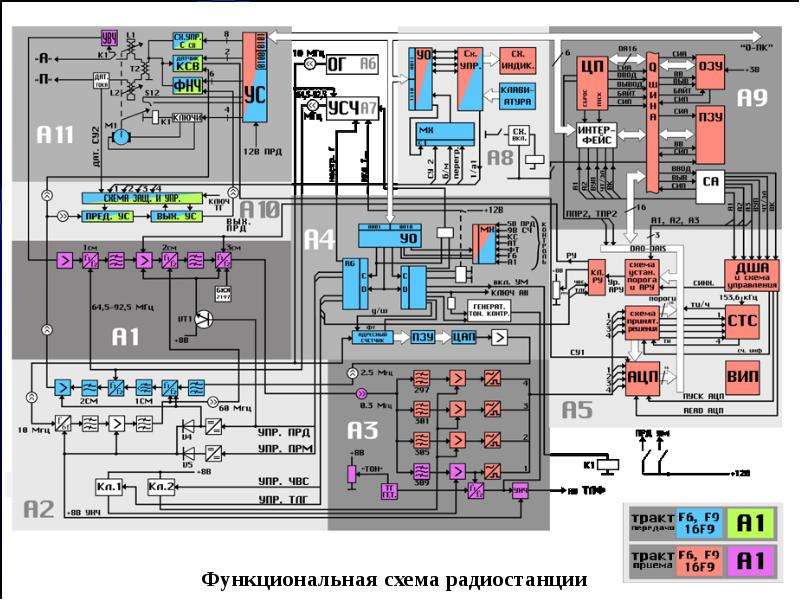

1. Приемная часть радиостанции. Функциональная и принципиальные схемы. Тракт приёма изделия обеспечивает усиление, селекцию и воспроизведение телеграфных и частотно - временных сигналов. Приёмный тракт радиостанции включает следующие функциональные блоки: - усилитель высокой частоты в блоке (А11); - блок промежуточных частот (А1) (главный тракт приема); - блок частных трактов приёма (А3); - блок сопряжения с управляющим МК (А5) Приёмник построен по супергетеродинной схеме с тройным преобразованием частоты.

Слайд 5

Описание слайда:

Порядок получения промежуточных частот Порядок получения промежуточных частот ƒ1пч = ƒсч – ƒпр – первая промежуточная частота, где ƒсч - частота, формируемая синтезатором частот ƒпр – частота принимаемого сигнала ƒ2пч = ƒ1пч – ƒ2Г - вторая промежуточная частота где ƒ1пч - первая промежуточная частота ƒ2Г – частота формируемая 2 гетеродином ƒ3пч = ƒ2пч – ƒ3Г - третья промежуточная частота где ƒ2пч - вторая промежуточная частота ƒ3Г – частота формируемая 3 гетеродином (2197 кГц)

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

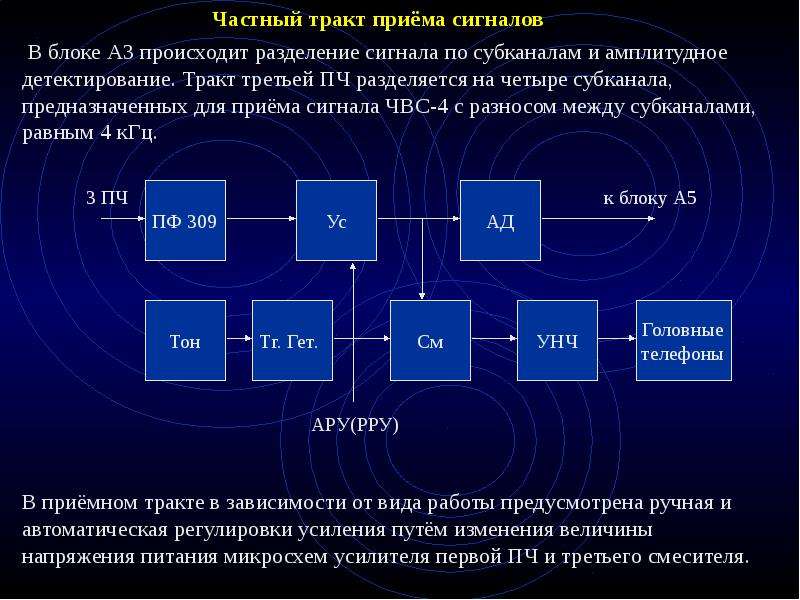

Частный тракт приёма сигналов Частный тракт приёма сигналов В блоке А3 происходит разделение сигнала по субканалам и амплитудное детектирование. Тракт третьей ПЧ разделяется на четыре субканала, предназначенных для приёма сигнала ЧВС-4 с разносом между субканалами, равным 4 кГц. В приёмном тракте в зависимости от вида работы предусмотрена ручная и автоматическая регулировки усиления путём изменения величины напряжения питания микросхем усилителя первой ПЧ и третьего смесителя.

Слайд 8

Описание слайда:

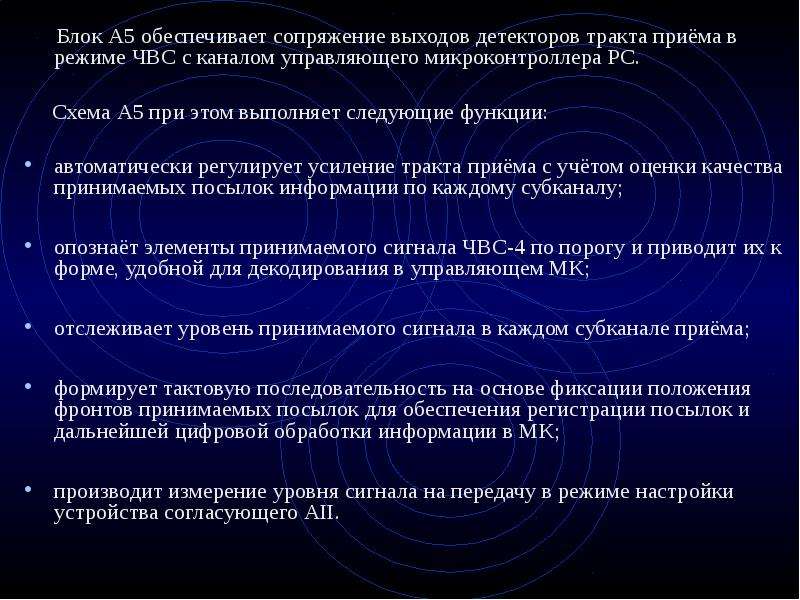

Блок А5 обеспечивает сопряжение выходов детекторов тракта приёма в режиме ЧВС с каналом управляющего микроконтроллера РС. Блок А5 обеспечивает сопряжение выходов детекторов тракта приёма в режиме ЧВС с каналом управляющего микроконтроллера РС. Схема А5 при этом выполняет следующие функции: автоматически регулирует усиление тракта приёма с учётом оценки качества принимаемых посылок информации по каждому субканалу; опознаёт элементы принимаемого сигнала ЧВС-4 по порогу и приводит их к форме, удобной для декодирования в управляющем МК; отслеживает уровень принимаемого сигнала в каждом субканале приёма; формирует тактовую последовательность на основе фиксации положения фронтов принимаемых посылок для обеспечения регистрации посылок и дальнейшей цифровой обработки информации в МК; производит измерение уровня сигнала на передачу в режиме настройки устройства согласующего АII.

Слайд 9

Описание слайда:

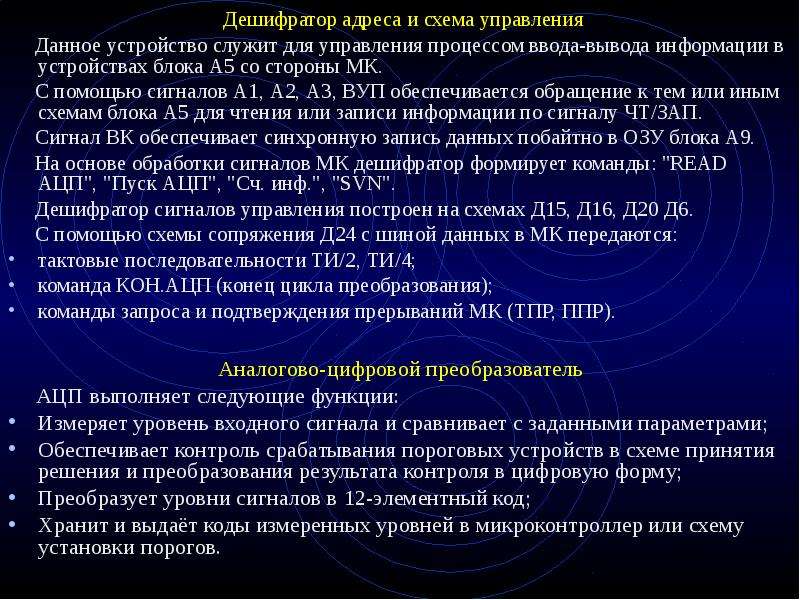

Дешифратор адреса и схема управления Дешифратор адреса и схема управления Данное устройство служит для управления процессом ввода-вывода информации в устройствах блока А5 со стороны МК. С помощью сигналов А1, А2, А3, ВУП обеспечивается обращение к тем или иным схемам блока А5 для чтения или записи информации по сигналу ЧТ/ЗАП. Сигнал ВК обеспечивает синхронную запись данных побайтно в ОЗУ блока А9. На основе обработки сигналов МК дешифратор формирует команды: "READ АЦП", "Пуск АЦП", "Сч. инф.", "SVN". Дешифратор сигналов управления построен на схемах Д15, Д16, Д20 Д6. С помощью схемы сопряжения Д24 с шиной данных в МК передаются: тактовые последовательности ТИ/2, ТИ/4; команда КОН.АЦП (конец цикла преобразования); команды запроса и подтверждения прерываний МК (ТПР, ППР). Аналогово-цифровой преобразователь АЦП выполняет следующие функции: Измеряет уровень входного сигнала и сравнивает с заданными параметрами; Обеспечивает контроль срабатывания пороговых устройств в схеме принятия решения и преобразования результата контроля в цифровую форму; Преобразует уровни сигналов в 12-элементный код; Хранит и выдаёт коды измеренных уровней в микроконтроллер или схему установки порогов.

Слайд 10

Описание слайда:

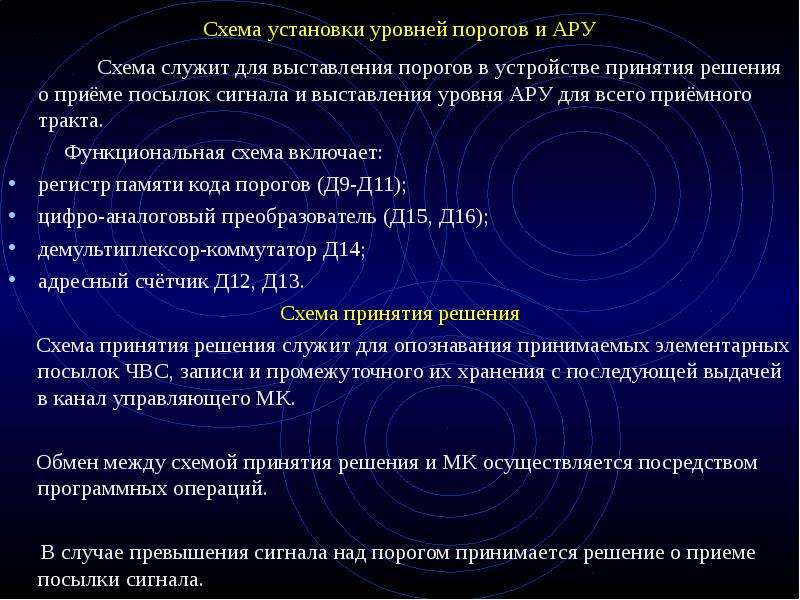

Схема установки уровней порогов и АРУ Схема служит для выставления порогов в устройстве принятия решения о приёме посылок сигнала и выставления уровня АРУ для всего приёмного тракта. Функциональная схема включает: регистр памяти кода порогов (Д9-Д11); цифро-аналоговый преобразователь (Д15, Д16); демультиплексор-коммутатор Д14; адресный счётчик Д12, Д13. Схема принятия решения Схема принятия решения служит для опознавания принимаемых элементарных посылок ЧВС, записи и промежуточного их хранения с последующей выдачей в канал управляющего МК. Обмен между схемой принятия решения и МК осуществляется посредством программных операций. В случае превышения сигнала над порогом принимается решение о приеме посылки сигнала.

Слайд 11

Описание слайда:

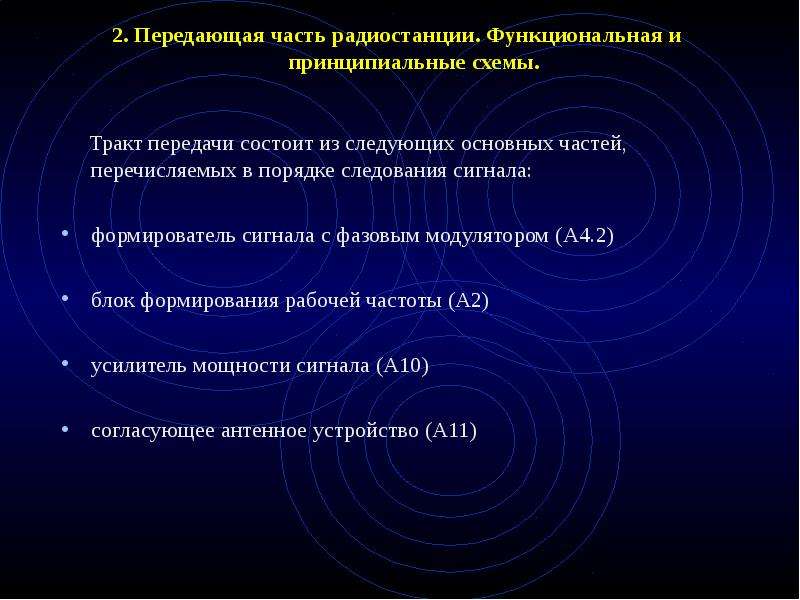

2. Передающая часть радиостанции. Функциональная и принципиальные схемы. Тракт передачи состоит из следующих основных частей, перечисляемых в порядке следования сигнала: формирователь сигнала с фазовым модулятором (А4.2) блок формирования рабочей частоты (А2) усилитель мощности сигнала (А10) согласующее антенное устройство (А11)

Слайд 12

Описание слайда:

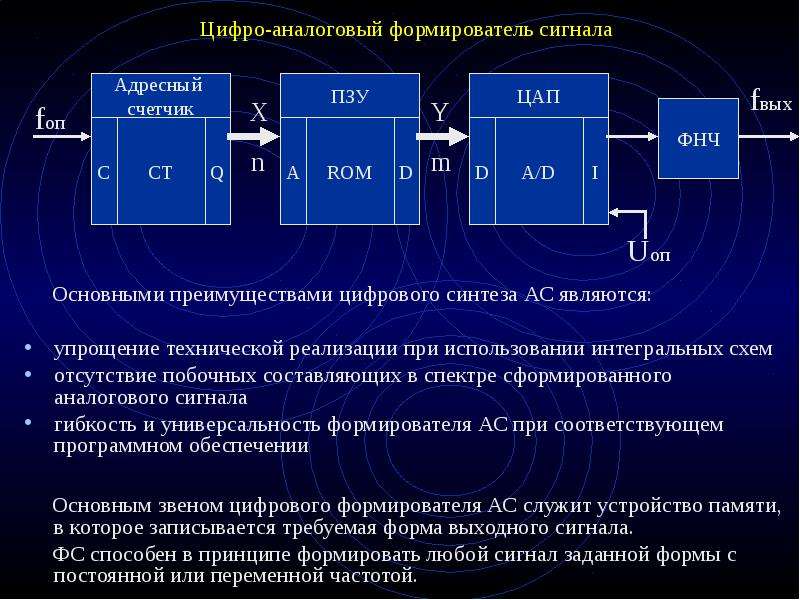

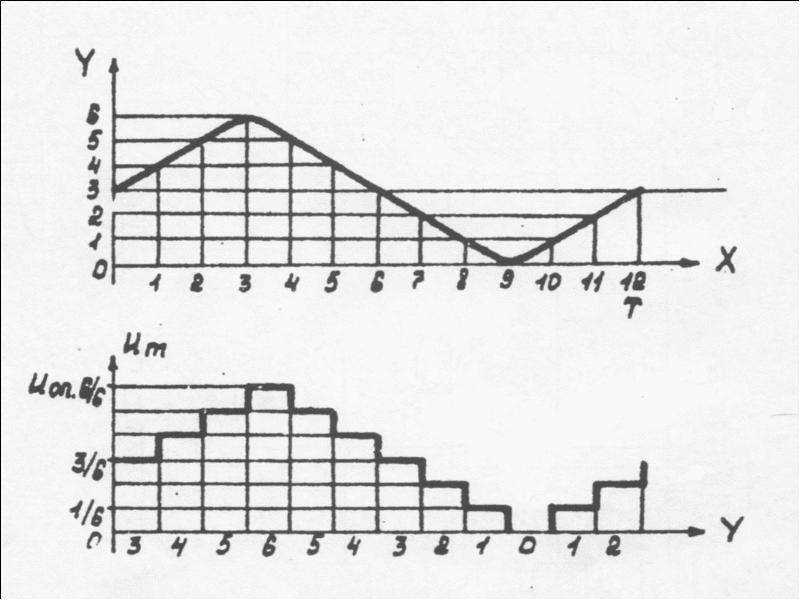

Цифро-аналоговый формирователь сигнала Основными преимуществами цифрового синтеза АС являются: упрощение технической реализации при использовании интегральных схем отсутствие побочных составляющих в спектре сформированного аналогового сигнала гибкость и универсальность формирователя АС при соответствующем программном обеспечении Основным звеном цифрового формирователя АС служит устройство памяти, в которое записывается требуемая форма выходного сигнала. ФС способен в принципе формировать любой сигнал заданной формы с постоянной или переменной частотой.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

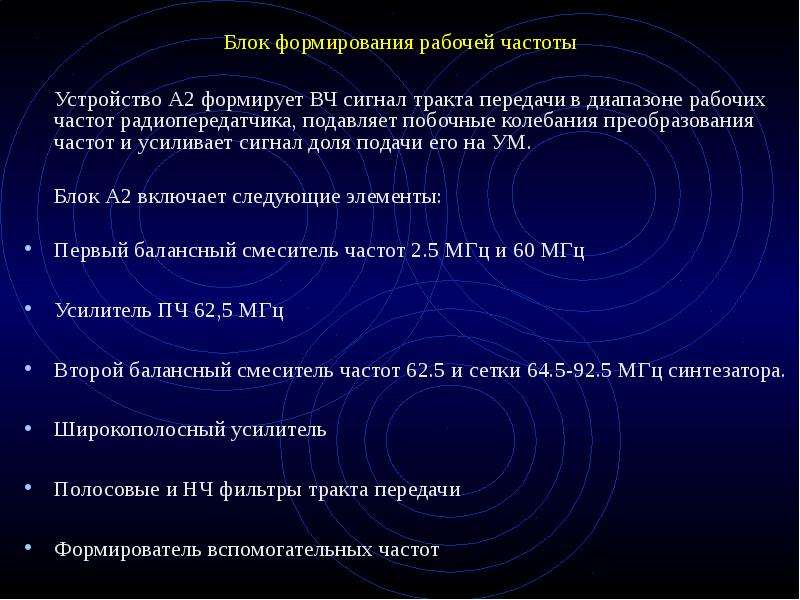

Блок формирования рабочей частоты Устройство А2 формирует ВЧ сигнал тракта передачи в диапазоне рабочих частот радиопередатчика, подавляет побочные колебания преобразования частот и усиливает сигнал доля подачи его на УМ. Блок А2 включает следующие элементы: Первый балансный смеситель частот 2.5 МГц и 60 МГц Усилитель ПЧ 62,5 МГц Второй балансный смеситель частот 62.5 и сетки 64.5-92.5 МГц синтезатора. Широкополосный усилитель Полосовые и НЧ фильтры тракта передачи Формирователь вспомогательных частот

Слайд 15

Описание слайда:

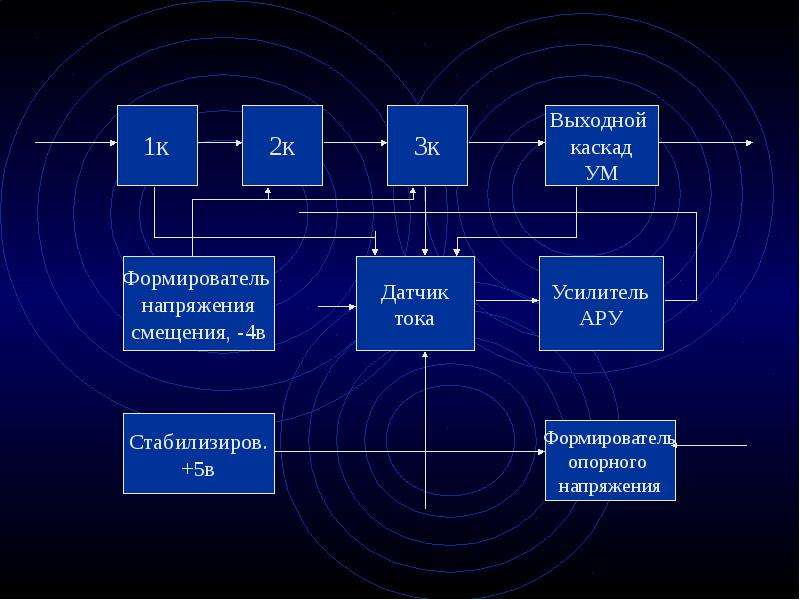

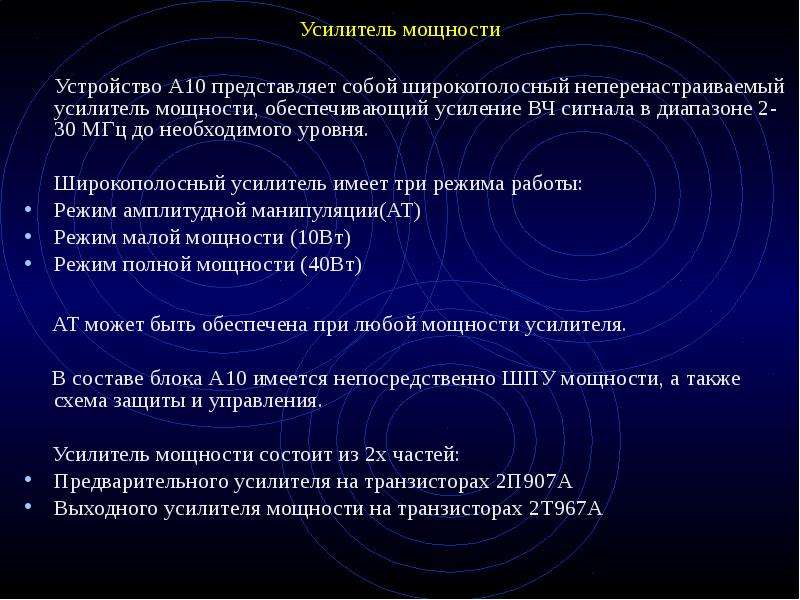

Усилитель мощности Устройство А10 представляет собой широкополосный неперенастраиваемый усилитель мощности, обеспечивающий усиление ВЧ сигнала в диапазоне 2-30 МГц до необходимого уровня. Широкополосный усилитель имеет три режима работы: Режим амплитудной манипуляции(АТ) Режим малой мощности (10Вт) Режим полной мощности (40Вт) АТ может быть обеспечена при любой мощности усилителя. В составе блока А10 имеется непосредственно ШПУ мощности, а также схема защиты и управления. Усилитель мощности состоит из 2х частей: Предварительного усилителя на транзисторах 2П907А Выходного усилителя мощности на транзисторах 2Т967А

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

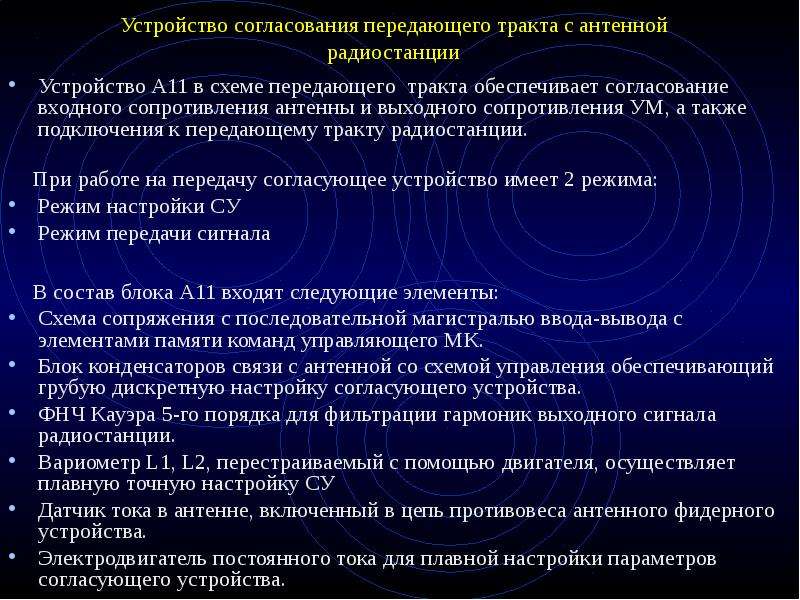

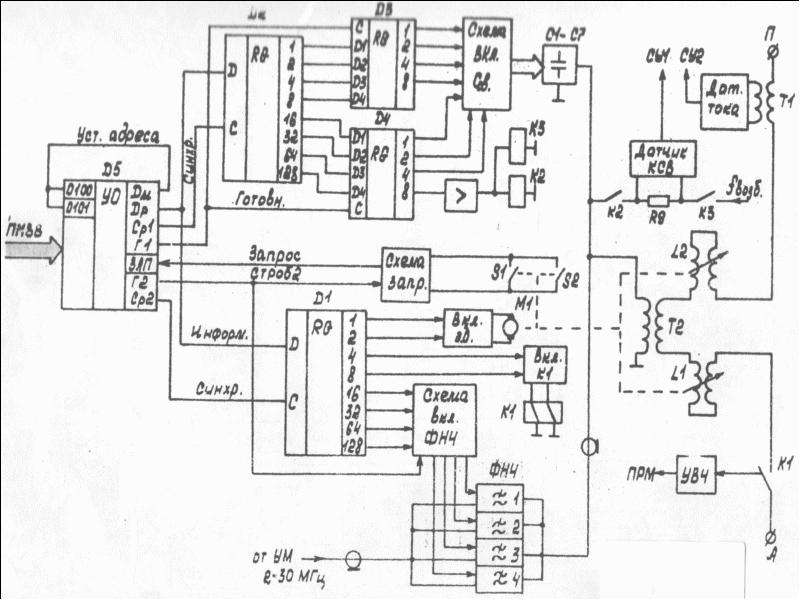

Устройство согласования передающего тракта с антенной радиостанции Устройство А11 в схеме передающего тракта обеспечивает согласование входного сопротивления антенны и выходного сопротивления УМ, а также подключения к передающему тракту радиостанции. При работе на передачу согласующее устройство имеет 2 режима: Режим настройки СУ Режим передачи сигнала В состав блока А11 входят следующие элементы: Схема сопряжения с последовательной магистралью ввода-вывода с элементами памяти команд управляющего МК. Блок конденсаторов связи с антенной со схемой управления обеспечивающий грубую дискретную настройку согласующего устройства. ФНЧ Кауэра 5-го порядка для фильтрации гармоник выходного сигнала радиостанции. Вариометр L1, L2, перестраиваемый с помощью двигателя, осуществляет плавную точную настройку СУ Датчик тока в антенне, включенный в цепь противовеса антенного фидерного устройства. Электродвигатель постоянного тока для плавной настройки параметров согласующего устройства.
