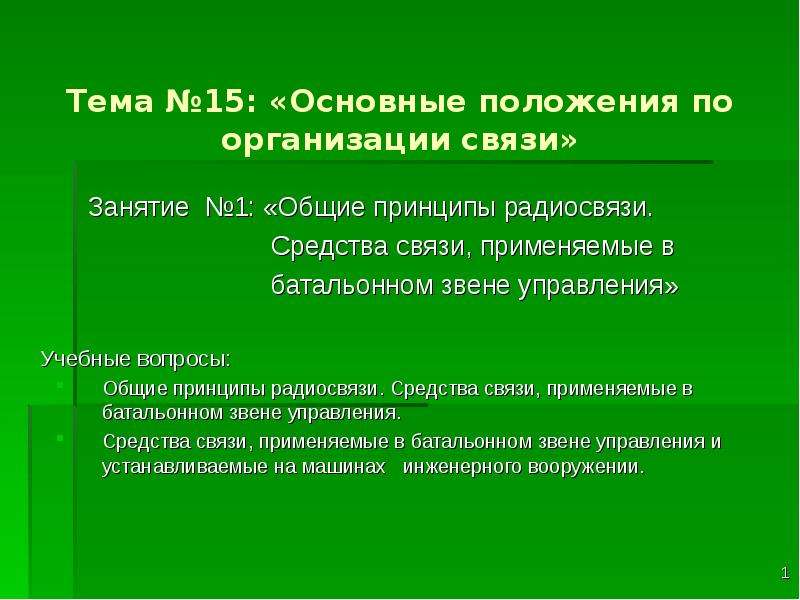

Тема №15: «Основные положения по организации связи» Занятие №1: «Общие принципы радиосвязи. Средства связи, применяемые в батальонном звене управления» Учебные вопросы: Общие принципы радиосвязи. Средства связи, применяемые в батальонном звене управления. Средства связи, применяемые в батальонном звене управления и устанавливаемые на машинах инженерного вооружении.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

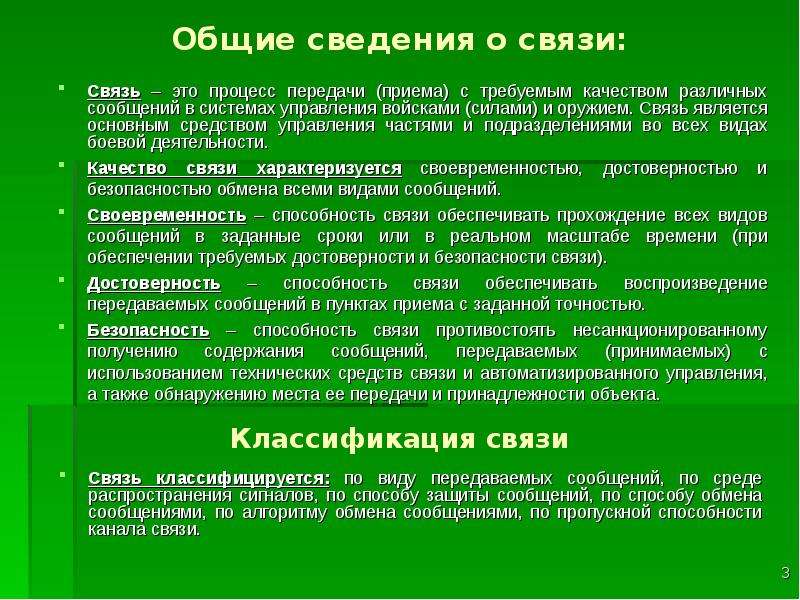

Общие сведения о связи:

Слайд 4

Описание слайда:

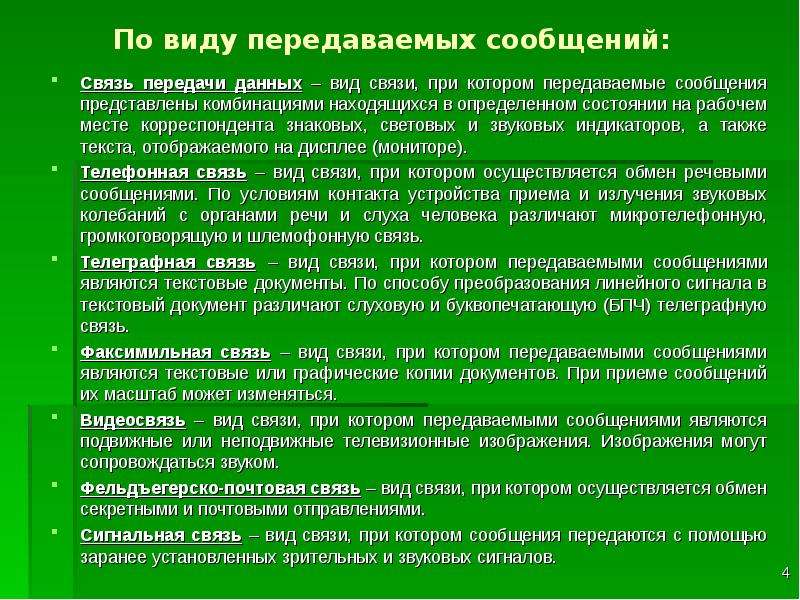

По виду передаваемых сообщений:

Слайд 5

Описание слайда:

По среде распространения сигналов:

Слайд 6

Описание слайда:

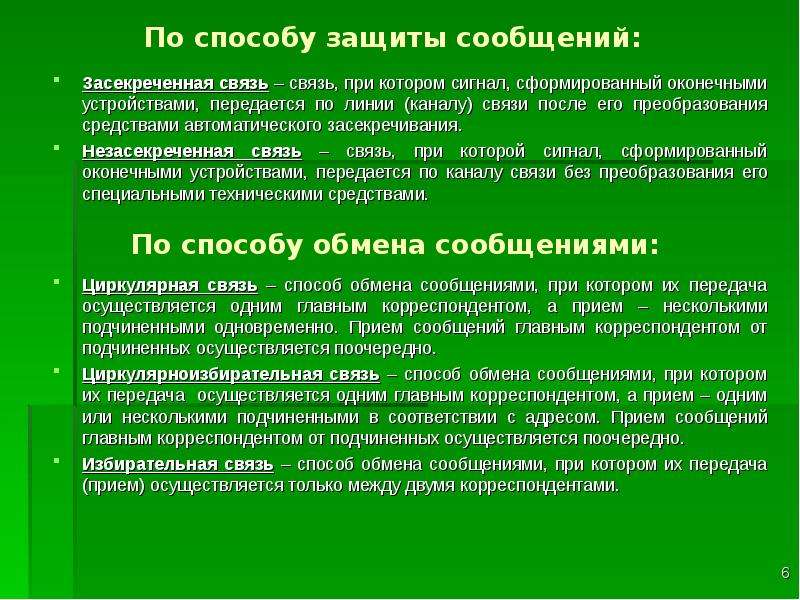

По способу защиты сообщений:

Слайд 7

Описание слайда:

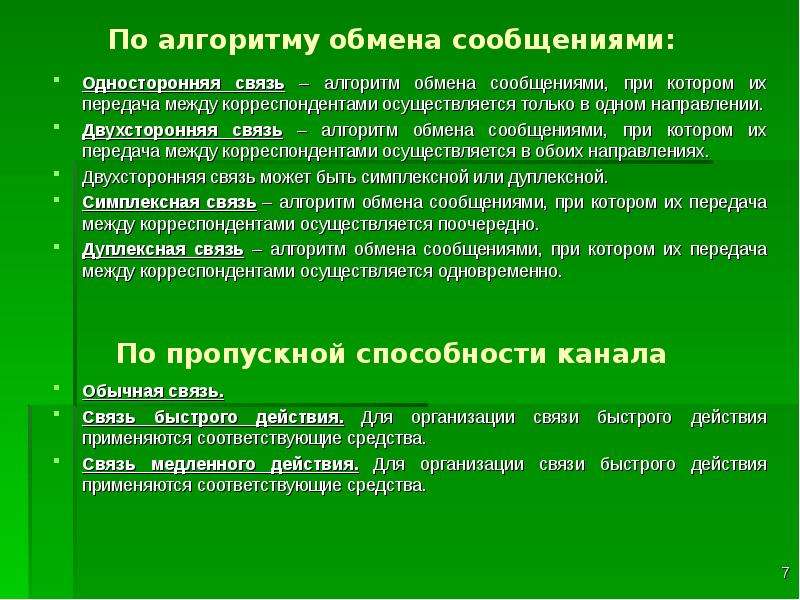

По алгоритму обмена сообщениями:

Слайд 8

Описание слайда:

Основные характеристики средств радиосвязи

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

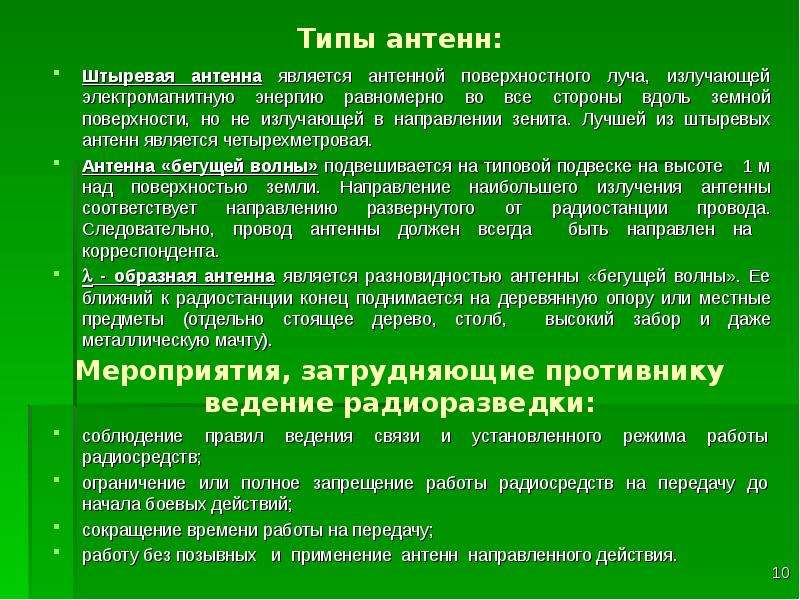

Слайд 11

Описание слайда:

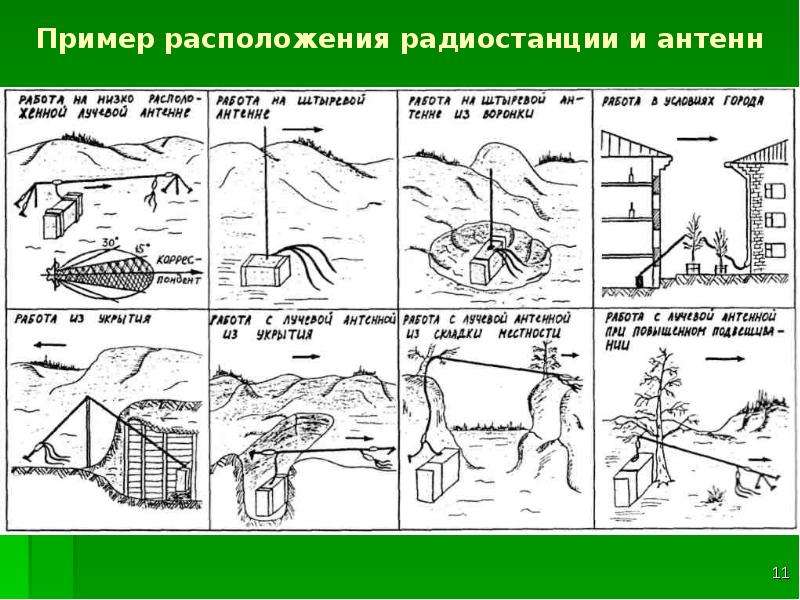

Слайд 12

Описание слайда:

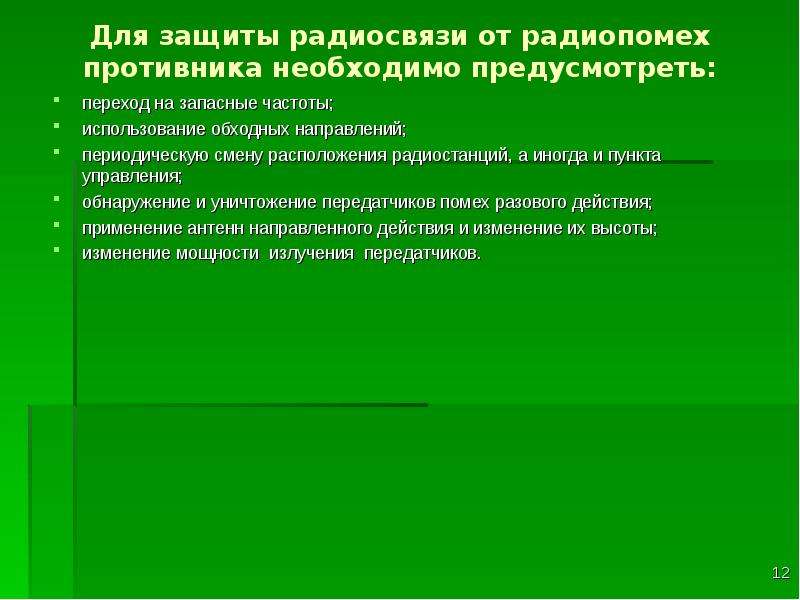

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

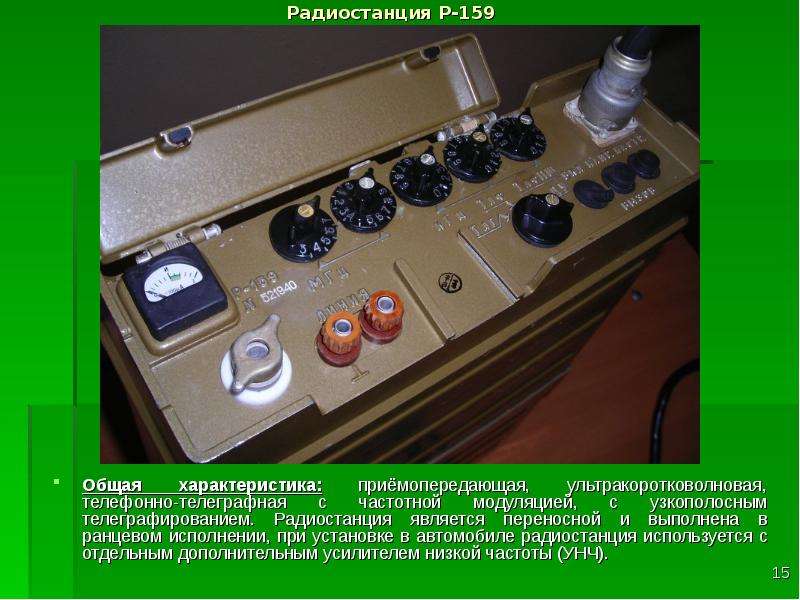

Радиостанция Р-159 Назначение: для обеспечения беспоисковой и бесподстроечной связи в радиосетях и радионаправлениях. Кроме того радиостанция может быть использована: в подвижных объектах для связи по колонне; в качестве дежурного радиоприёмника в радиосетях и радионаправлениях с более мощными передатчиками.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

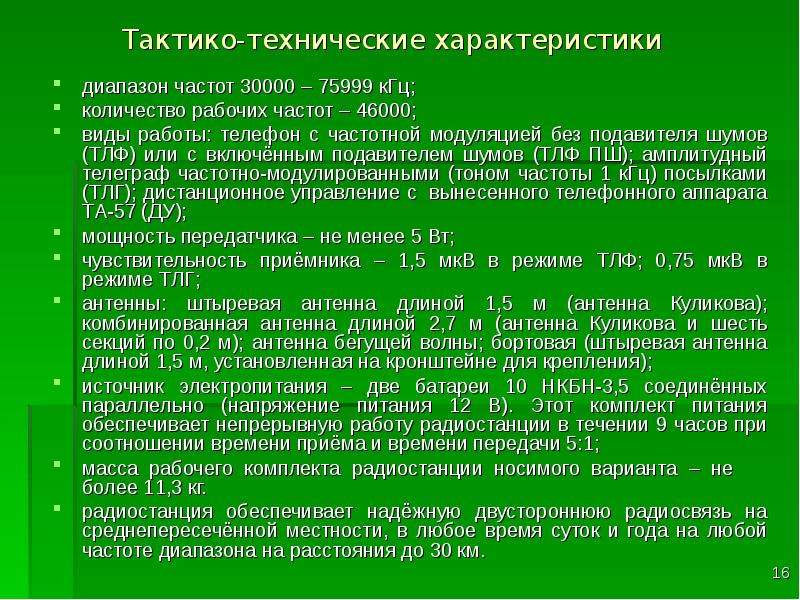

Тактико-технические характеристики диапазон частот 30000 – 75999 кГц; количество рабочих частот – 46000; виды работы: телефон с частотной модуляцией без подавителя шумов (ТЛФ) или с включённым подавителем шумов (ТЛФ ПШ); амплитудный телеграф частотно-модулированными (тоном частоты 1 кГц) посылками (ТЛГ); дистанционное управление с вынесенного телефонного аппарата ТА-57 (ДУ); мощность передатчика – не менее 5 Вт; чувствительность приёмника – 1,5 мкВ в режиме ТЛФ; 0,75 мкВ в режиме ТЛГ; антенны: штыревая антенна длиной 1,5 м (антенна Куликова); комбинированная антенна длиной 2,7 м (антенна Куликова и шесть секций по 0,2 м); антенна бегущей волны; бортовая (штыревая антенна длиной 1,5 м, установленная на кронштейне для крепления); источник электропитания – две батареи 10 НКБН-3,5 соединённых параллельно (напряжение питания 12 В). Этот комплект питания обеспечивает непрерывную работу радиостанции в течении 9 часов при соотношении времени приёма и времени передачи 5:1; масса рабочего комплекта радиостанции носимого варианта – не более 11,3 кг. радиостанция обеспечивает надёжную двустороннюю радиосвязь на среднепересечённой местности, в любое время суток и года на любой частоте диапазона на расстояния до 30 км.

Слайд 17

Описание слайда:

Устройство радиостанции Р-159 пять ручек установки частоты – для установки заданной рабочей частоты; переключатель режимов работы; кнопка «НАПР.-ВЫЗОВ» - для проверки напряжения аккумуляторных батарей и посылки тонального вызова корреспонденту; клеммы «ЛИНИЯ» - подключения переносной лампы, телеграфного ключа или линии дистанционного управления; антенное гнездо – для подключения антенны; тумблер включения питания; кнопка «НАСТР.» - для включения настройки антенны.

Слайд 18

Описание слайда:

Состав комплекта радиостанции Р-159

Слайд 19

Описание слайда:

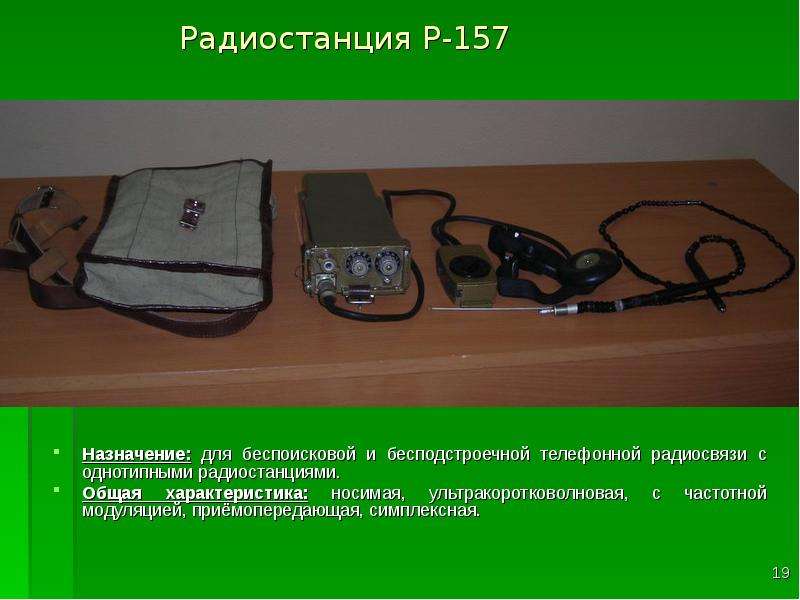

Радиостанция Р-157 Назначение: для беспоисковой и бесподстроечной телефонной радиосвязи с однотипными радиостанциями. Общая характеристика: носимая, ультракоротковолновая, с частотной модуляцией, приёмопередающая, симплексная.

Слайд 20

Описание слайда:

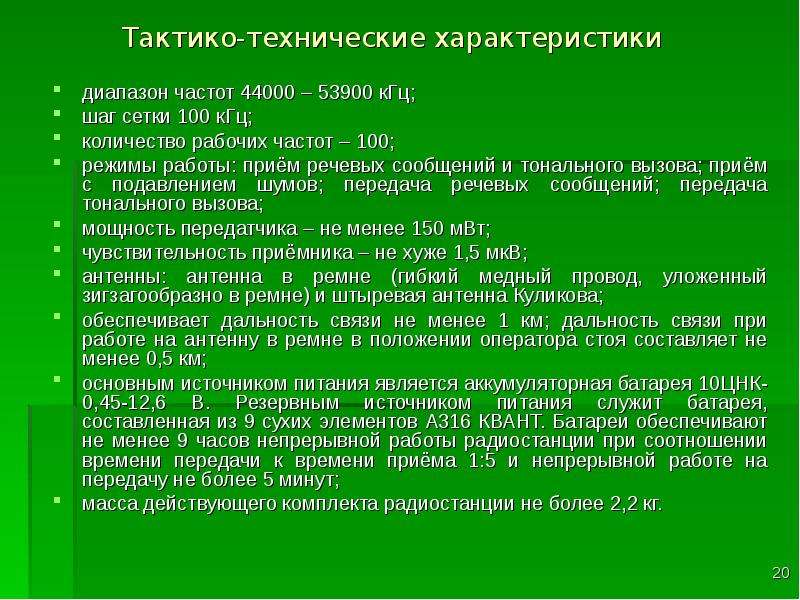

Тактико-технические характеристики диапазон частот 44000 – 53900 кГц; шаг сетки 100 кГц; количество рабочих частот – 100; режимы работы: приём речевых сообщений и тонального вызова; приём с подавлением шумов; передача речевых сообщений; передача тонального вызова; мощность передатчика – не менее 150 мВт; чувствительность приёмника – не хуже 1,5 мкВ; антенны: антенна в ремне (гибкий медный провод, уложенный зигзагообразно в ремне) и штыревая антенна Куликова; обеспечивает дальность связи не менее 1 км; дальность связи при работе на антенну в ремне в положении оператора стоя составляет не менее 0,5 км; основным источником питания является аккумуляторная батарея 10ЦНК-0,45-12,6 В. Резервным источником питания служит батарея, составленная из 9 сухих элементов А316 КВАНТ. Батареи обеспечивают не менее 9 часов непрерывной работы радиостанции при соотношении времени передачи к времени приёма 1:5 и непрерывной работе на передачу не более 5 минут; масса действующего комплекта радиостанции не более 2,2 кг.

Слайд 21

Описание слайда:

Устройство радиостанции Р-157 две ручки с лимбами для установки рабочей частоты приёмопередатчика: левая – для установки мегагерц, правая для установки сотен килогерц; антенное гнездо – для подключения антенны; на манипуляторе: индикаторная лампа разряда батареи – для сигнализации о разряде аккумуляторной батареи; переключатель вида работ; клавиша включения передатчика; клавиша включения генератора тонального вызова.

Слайд 22

Описание слайда:

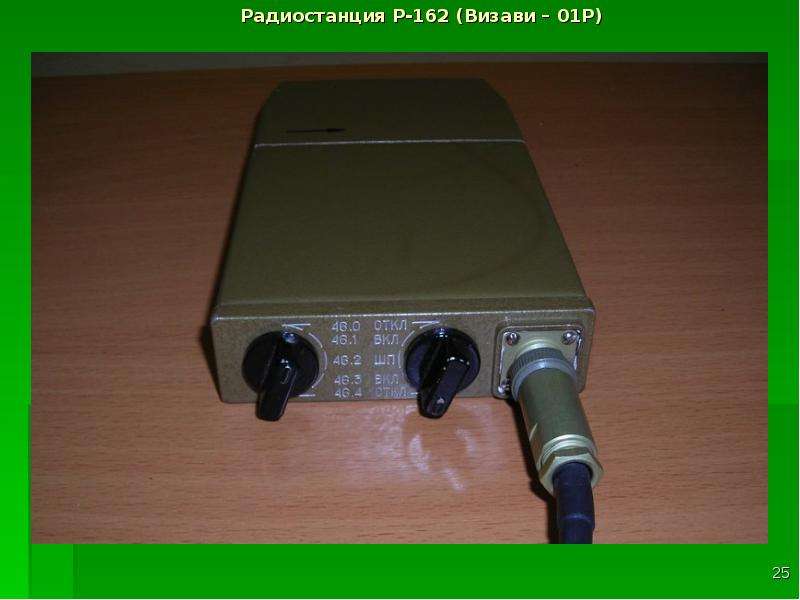

Радиостанция Р-162 (Визави – 01Р)

Слайд 23

Описание слайда:

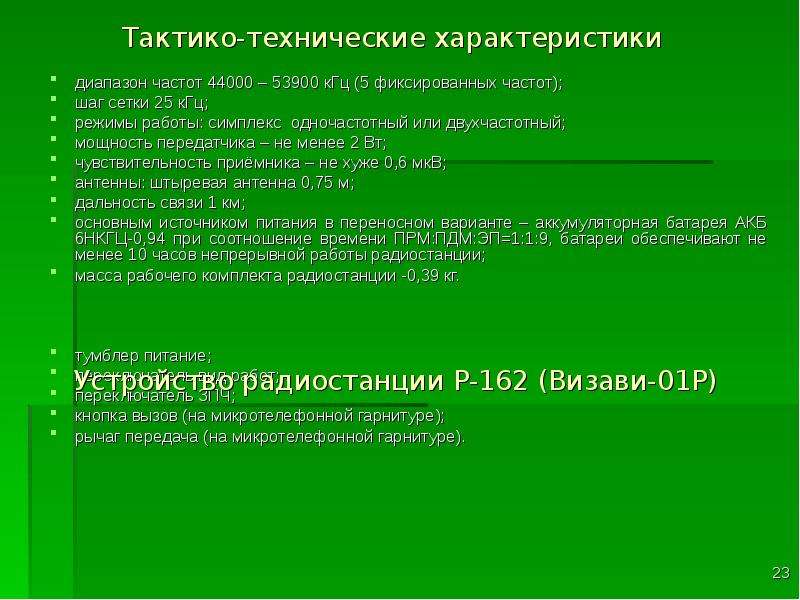

Тактико-технические характеристики диапазон частот 44000 – 53900 кГц (5 фиксированных частот); шаг сетки 25 кГц; режимы работы: симплекс одночастотный или двухчастотный; мощность передатчика – не менее 2 Вт; чувствительность приёмника – не хуже 0,6 мкВ; антенны: штыревая антенна 0,75 м; дальность связи 1 км; основным источником питания в переносном варианте – аккумуляторная батарея АКБ 6НКГЦ-0,94 при соотношение времени ПРМ:ПДМ:ЭП=1:1:9, батареи обеспечивают не менее 10 часов непрерывной работы радиостанции; масса рабочего комплекта радиостанции -0,39 кг. тумблер питание; переключатель вид работ; переключатель ЗПЧ; кнопка вызов (на микротелефонной гарнитуре); рычаг передача (на микротелефонной гарнитуре).

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

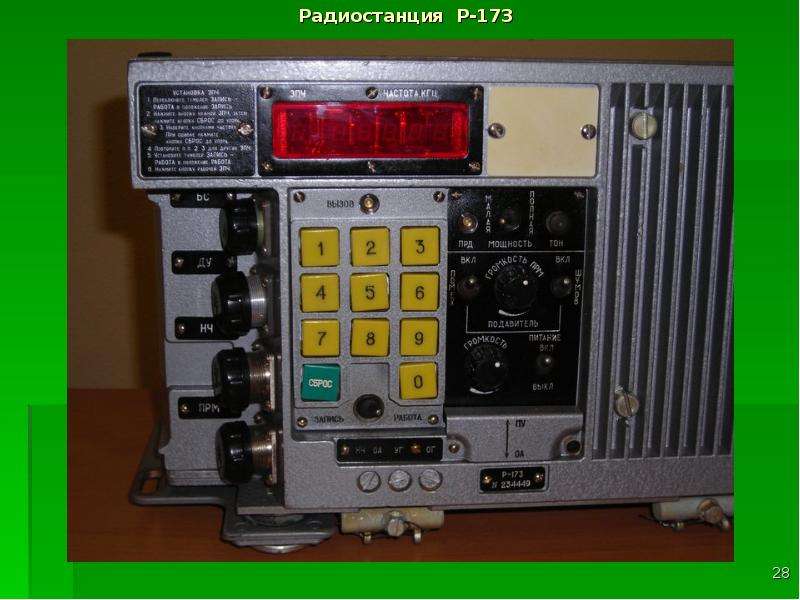

Радиостанция Р-173 Назначение: радиостанция Р-173 предназначена для обеспечения двухсторонней телефонной радиосвязи между подвижными объектами при движении и на стоянке.

Слайд 27

Описание слайда:

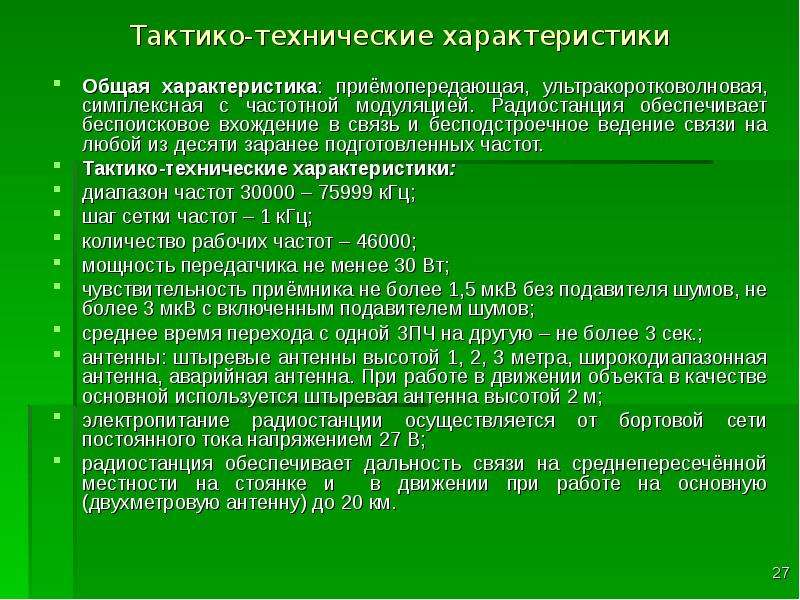

Тактико-технические характеристики Общая характеристика: приёмопередающая, ультракоротковолновая, симплексная с частотной модуляцией. Радиостанция обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи на любой из десяти заранее подготовленных частот. Тактико-технические характеристики: диапазон частот 30000 – 75999 кГц; шаг сетки частот – 1 кГц; количество рабочих частот – 46000; мощность передатчика не менее 30 Вт; чувствительность приёмника не более 1,5 мкВ без подавителя шумов, не более 3 мкВ с включенным подавителем шумов; среднее время перехода с одной ЗПЧ на другую – не более 3 сек.; антенны: штыревые антенны высотой 1, 2, 3 метра, широкодиапазонная антенна, аварийная антенна. При работе в движении объекта в качестве основной используется штыревая антенна высотой 2 м; электропитание радиостанции осуществляется от бортовой сети постоянного тока напряжением 27 В; радиостанция обеспечивает дальность связи на среднепересечённой местности на стоянке и в движении при работе на основную (двухметровую антенну) до 20 км.

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

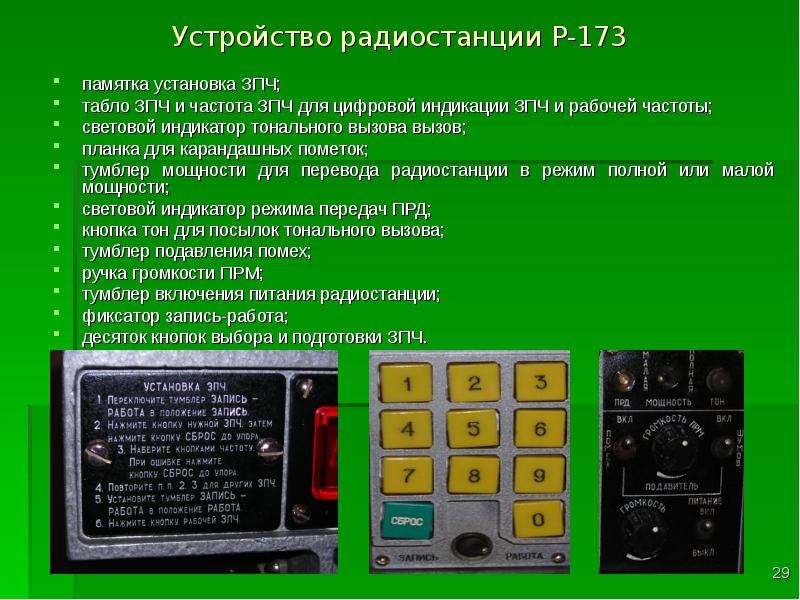

Слайд 30

Описание слайда:

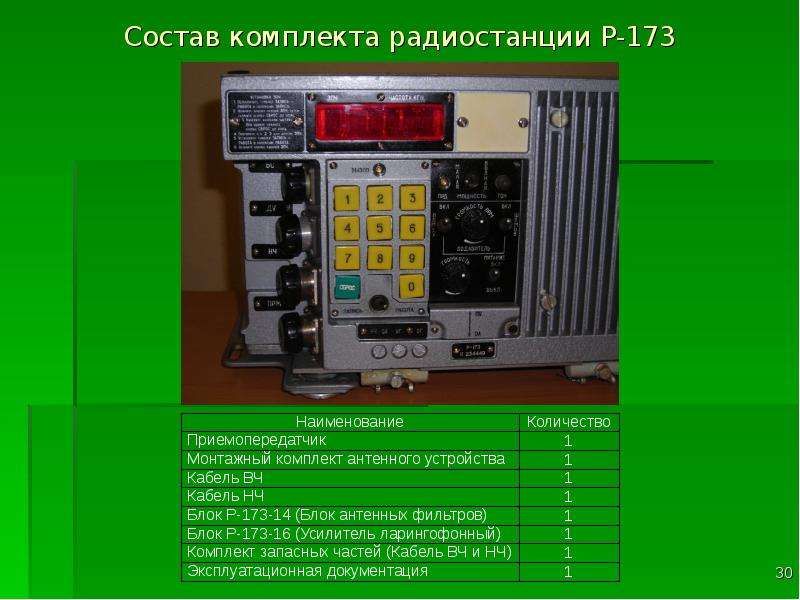

Слайд 31

Описание слайда:

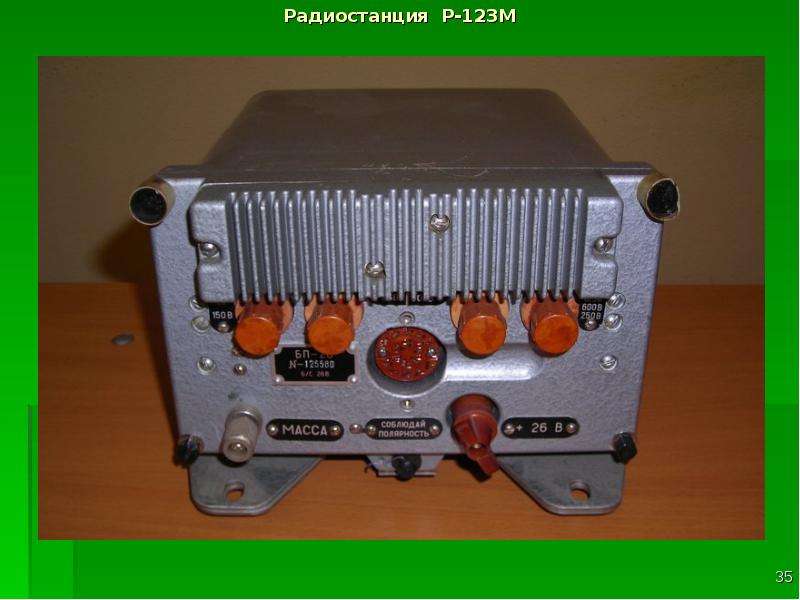

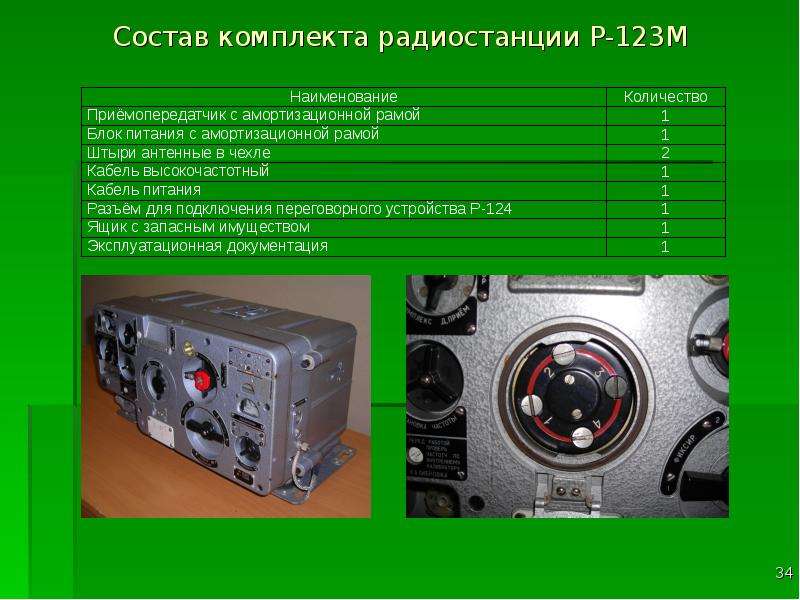

Радиостанция Р-123М Назначение: Радиостанция Р-123М предназначена для радиосвязи между подвижными объектами. Общая характеристика: приёмопередающая, телефонная, ультракоротковолновая с частотной модуляцией, обеспечивает следующие режимы работы: дежурный приём и радиотелефонную связь симплексом.

Слайд 32

Описание слайда:

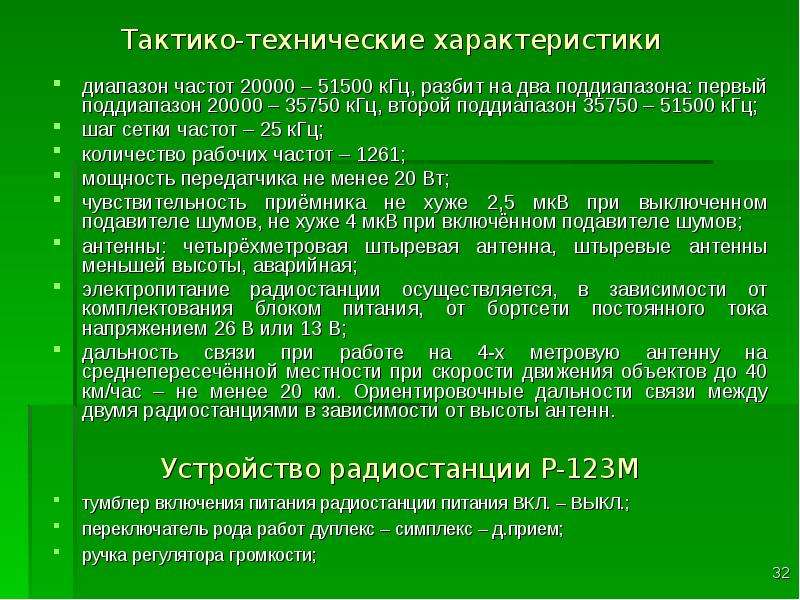

Тактико-технические характеристики диапазон частот 20000 – 51500 кГц, разбит на два поддиапазона: первый поддиапазон 20000 – 35750 кГц, второй поддиапазон 35750 – 51500 кГц; шаг сетки частот – 25 кГц; количество рабочих частот – 1261; мощность передатчика не менее 20 Вт; чувствительность приёмника не хуже 2,5 мкВ при выключенном подавителе шумов, не хуже 4 мкВ при включённом подавителе шумов; антенны: четырёхметровая штыревая антенна, штыревые антенны меньшей высоты, аварийная; электропитание радиостанции осуществляется, в зависимости от комплектования блоком питания, от бортсети постоянного тока напряжением 26 В или 13 В; дальность связи при работе на 4-х метровую антенну на среднепересечённой местности при скорости движения объектов до 40 км/час – не менее 20 км. Ориентировочные дальности связи между двумя радиостанциями в зависимости от высоты антенн.

Слайд 33

Описание слайда:

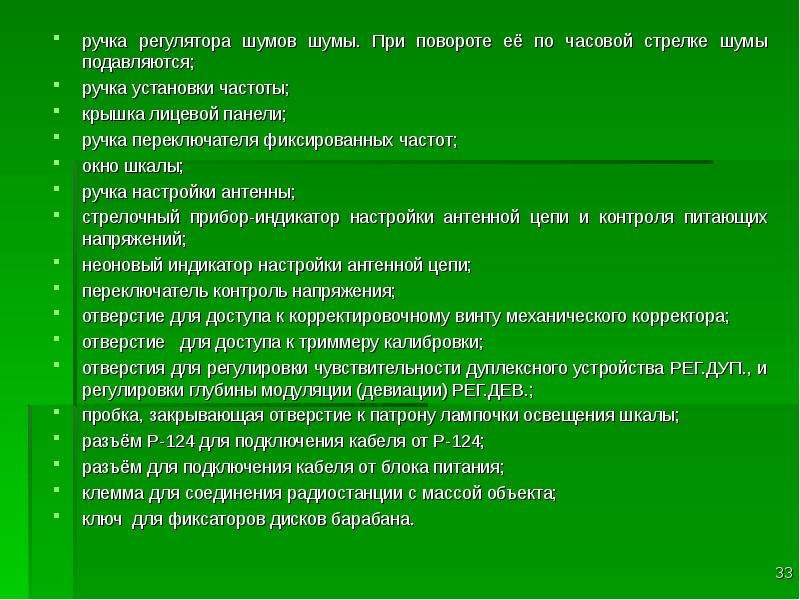

ручка регулятора шумов шумы. При повороте её по часовой стрелке шумы подавляются; ручка регулятора шумов шумы. При повороте её по часовой стрелке шумы подавляются; ручка установки частоты; крышка лицевой панели; ручка переключателя фиксированных частот; окно шкалы; ручка настройки антенны; стрелочный прибор-индикатор настройки антенной цепи и контроля питающих напряжений; неоновый индикатор настройки антенной цепи; переключатель контроль напряжения; отверстие для доступа к корректировочному винту механического корректора; отверстие для доступа к триммеру калибровки; отверстия для регулировки чувствительности дуплексного устройства РЕГ.ДУП., и регулировки глубины модуляции (девиации) РЕГ.ДЕВ.; пробка, закрывающая отверстие к патрону лампочки освещения шкалы; разъём Р-124 для подключения кабеля от Р-124; разъём для подключения кабеля от блока питания; клемма для соединения радиостанции с массой объекта; ключ для фиксаторов дисков барабана.
